ACC-MC-ATRIAL
Das Samsara KI-Multikamera 2-Tage-Testkit unterstützt schnelle, nicht-invasive Installationen von Samsara Multikamera- und 360VIS-Hardware. Verwenden Sie diese Anleitung, um Kameras und Monitor-Hardware für Flottentests ohne dauerhafte Verkabelung vorübergehend zu installieren.

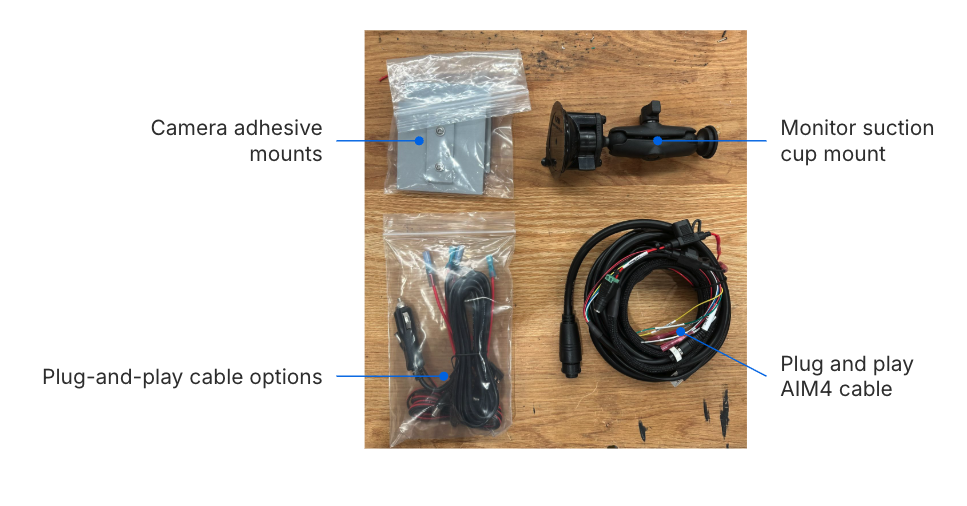

Das Samsara KI-Multikamera-Testkit enthält alle notwendigen Komponenten, um eine vorübergehende, nicht-invasive Installation der Samsara KI-Multikamera- und 360VIS-Systeme durchzuführen. Jedes Element im Kit ist für eine einfache Einrichtung konzipiert, was es ideal für Testimplementierungen ohne dauerhafte Verkabelung macht.
-
Plug-and-Play AIM4-Kabel: Kernverbindungskabel für Kamerastromversorgung und Videoübertragung.
-
Netzkabeloptionen: Beinhaltet sowohl einen Zigarettenanzünderadapter als auch einen Sicherungstipp-Adapter mit DC-Hohlstecker, der eine flexible temporäre Stromversorgung ermöglicht.
-
Monitor-Saugnapfhalterung: Verstellbare Saugnapfhalterung zur Befestigung des Monitors an der Windschutzscheibe oder dem Armaturenbrett ohne Hardware-Werkzeuge.
-
Klebehalterungen für Kameras: Enthält VHB-Klebepads zur Befestigung von Seiten- und Rückkameras an der Fahrzeugaußenseite.
-
Halterung für Rückkamera: Eine verstärkte Halterung für schwerere Rückkameras wie die HW-MC31.

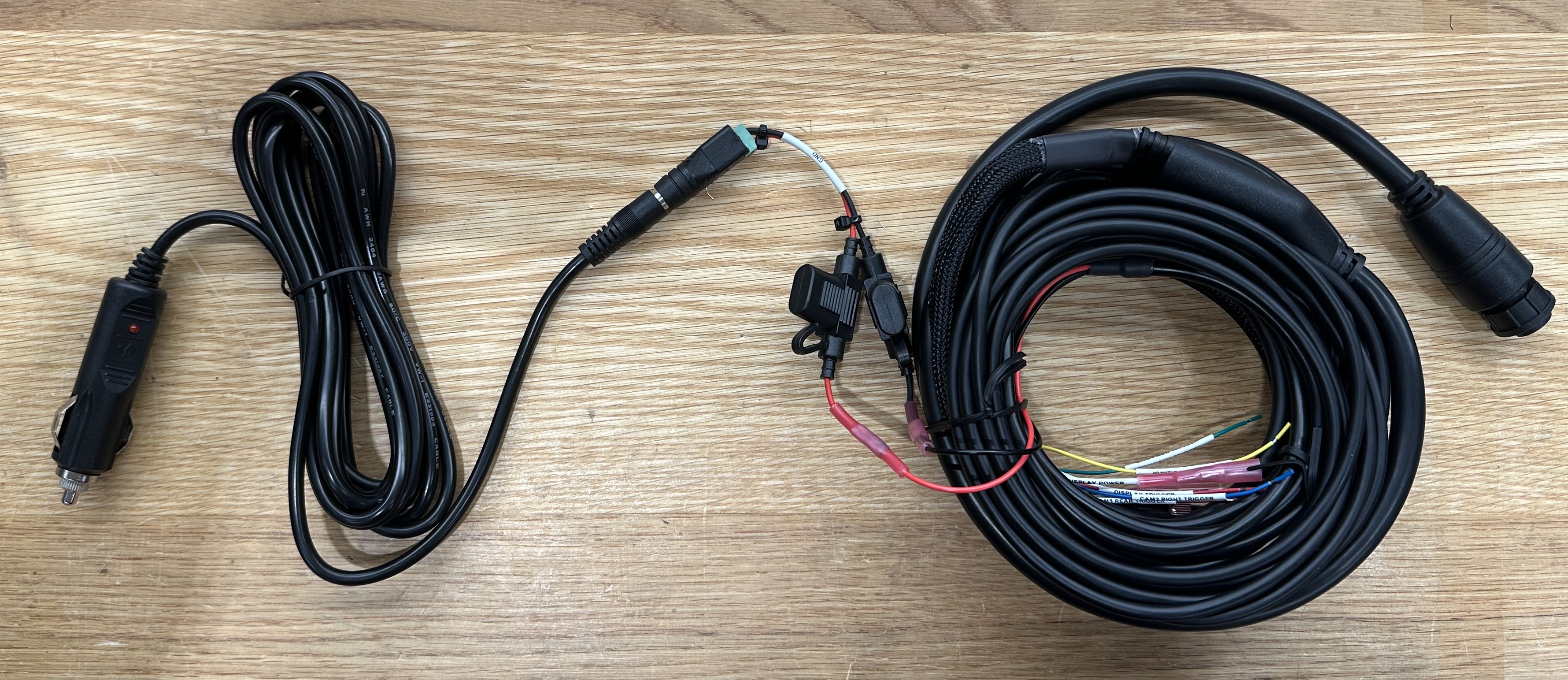

Verwenden Sie diese Methode für eine schnelle, nicht permanente Stromversorgung. Beachten Sie, dass die Stromversorgung nur aktiv ist, während das Fahrzeug läuft.
-
Stecken Sie den DC-Hohlstecker in das AIM4-Kabel.
-
Stecken Sie den Zigarettenanzünderadapter in die Steckdose des Fahrzeugs.
Anmerkung
Diese Methode unterstützt keinen Videoabruf, während das Fahrzeug ausgeschaltet ist. Der Parkmodus ist nicht verfügbar.

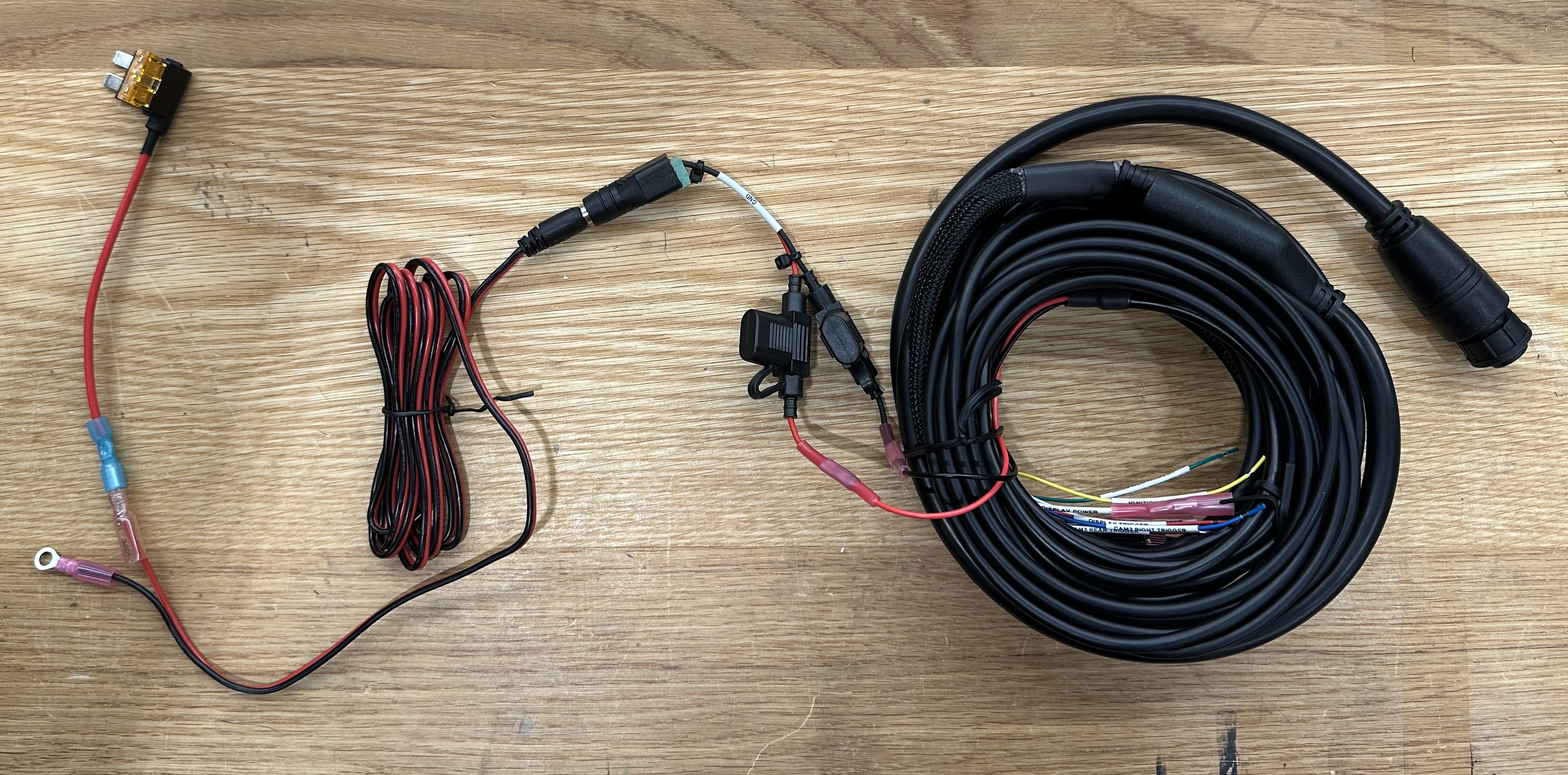

Verwenden Sie das Sicherungsadapterkabel, um das AIM4-System mit einer immer aktiven Sicherung im Fahrzeug zu verbinden.
-
Führen Sie das Sicherungsadapterkabel zum Sicherungskasten des Fahrzeugs.
-
Befestigen Sie den Ringanschluss an einer geerdeten Schraube oder einem Bolzen.
-
Verwenden Sie das Fahrzeughandbuch, um eine immer aktive Batteriesicherung zu identifizieren.
-
Entfernen Sie die Originalsicherung und stecken Sie sie in den unteren Steckplatz des Sicherungsadapters.
-
Stecken Sie den Sicherungsadapter in den ursprünglichen Sicherungsstandort.
-
Verbinden Sie das AIM4-Kabel mit dem Hohlstecker.
Verwenden Sie diese Methode, um Seitenkameras vorübergehend mit VHB-Klebepads zu montieren.
Anmerkung
VHB sollte bei Temperaturen über 60ºF (15,5ºC) aufgetragen werden. Einmal gesetzt, bleibt der Kleber bis -40ºC sicher.
-
Entfernen Sie die Gummiboden-Tülle von der HW-MC21-Kamera.
-

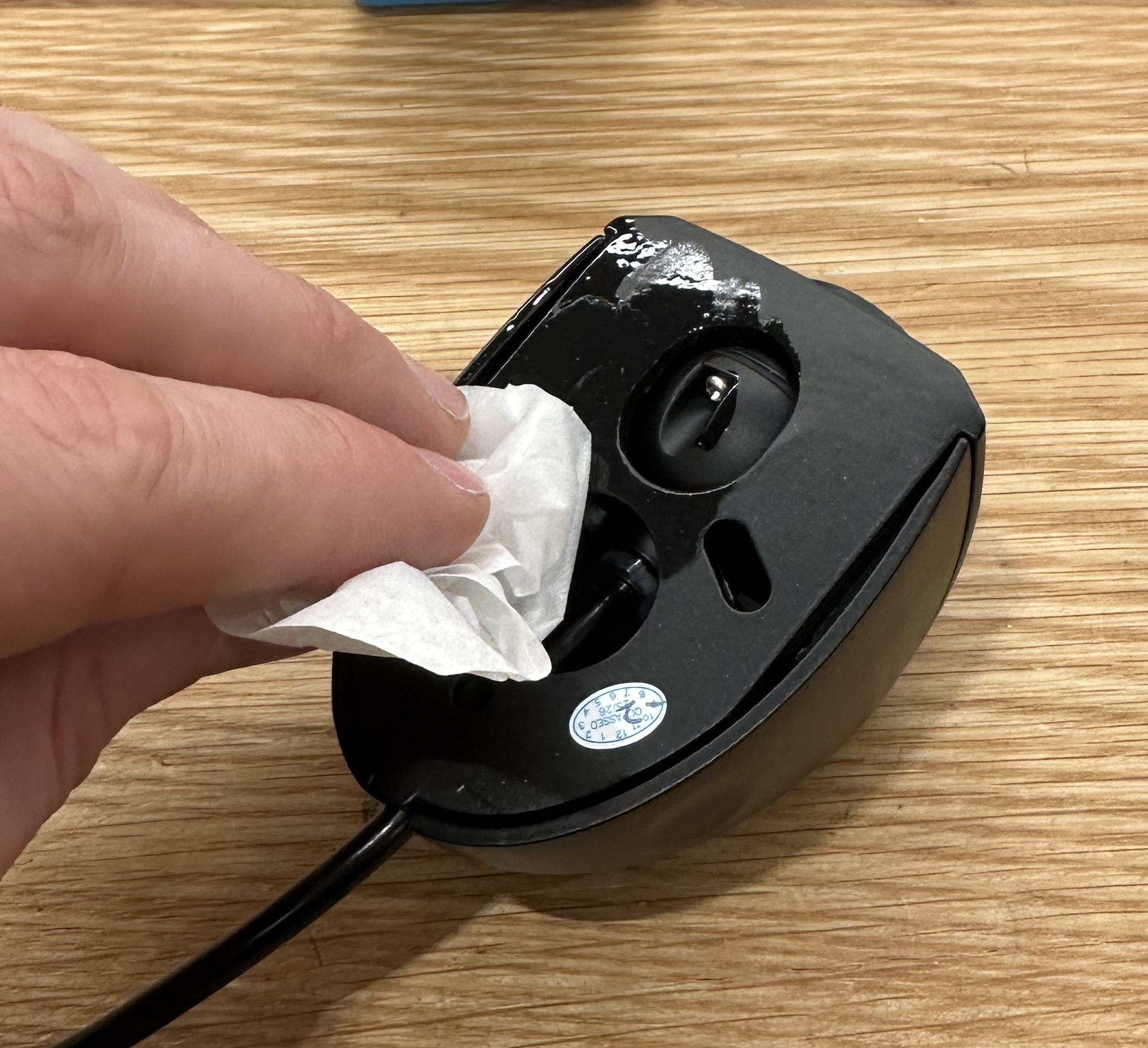

Reinigen Sie die Halterungsoberfläche mit Isopropylalkohol.
-

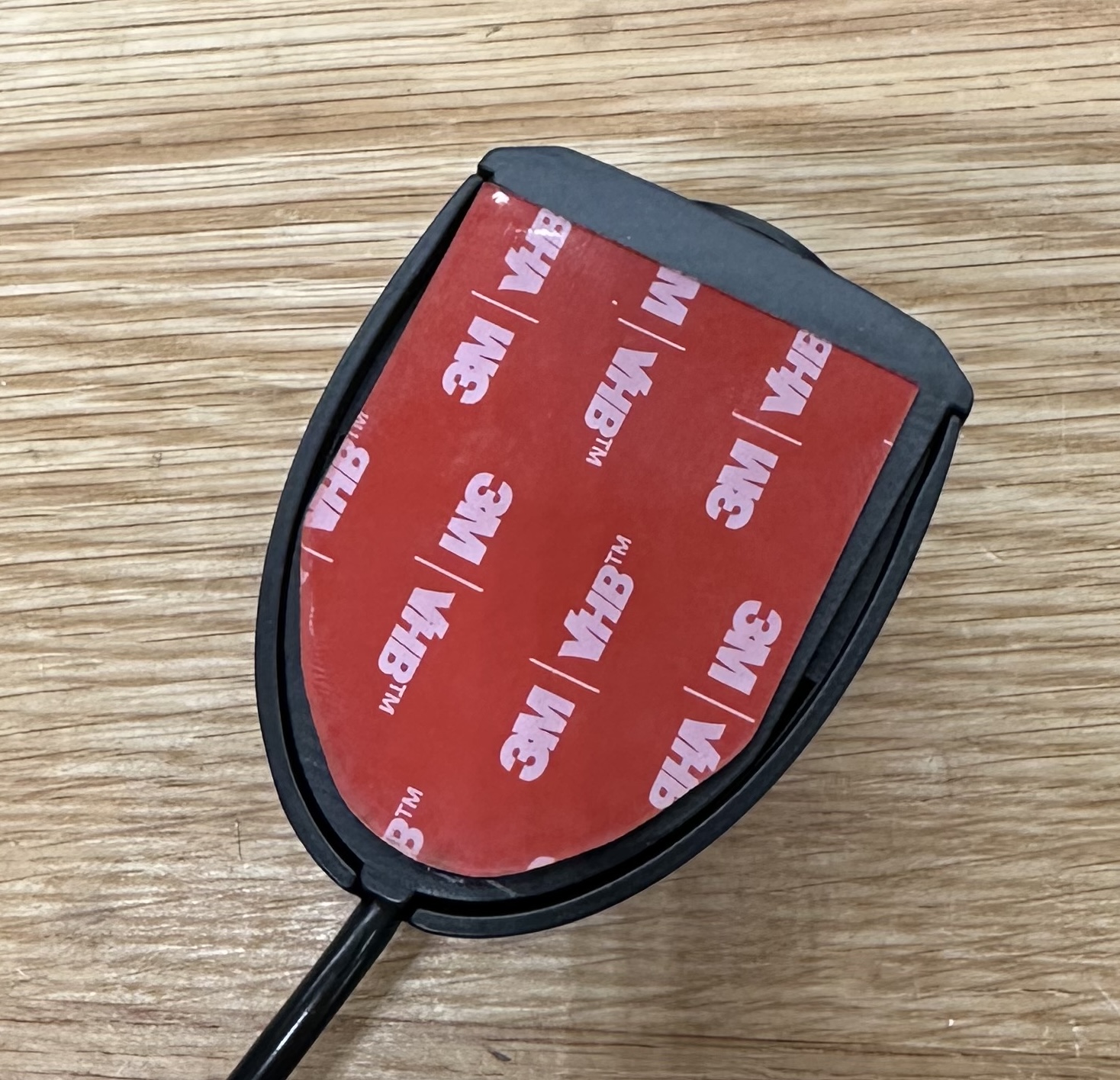

Tragen Sie das VHB-Pad auf die Halterung auf und drücken Sie fest.
-
Reinigen Sie die Fahrzeugoberfläche mit Isopropylalkohol.
-
Entfernen Sie die Klebefolie und drücken Sie die Halterung mindestens 30 Sekunden lang auf die Oberfläche.
-
Richten Sie die Kamera aus und führen Sie das Kabel in das Fahrzeug.
Verwenden Sie diesen Vorgang, um schwerere Rückfahrkameras wie die HW-MC31 zu installieren.
Anmerkung
VHB sollte bei Temperaturen über 60ºF (15,5ºC) aufgetragen werden. Einmal gesetzt, bleibt der Kleber bis -40ºC sicher.
-

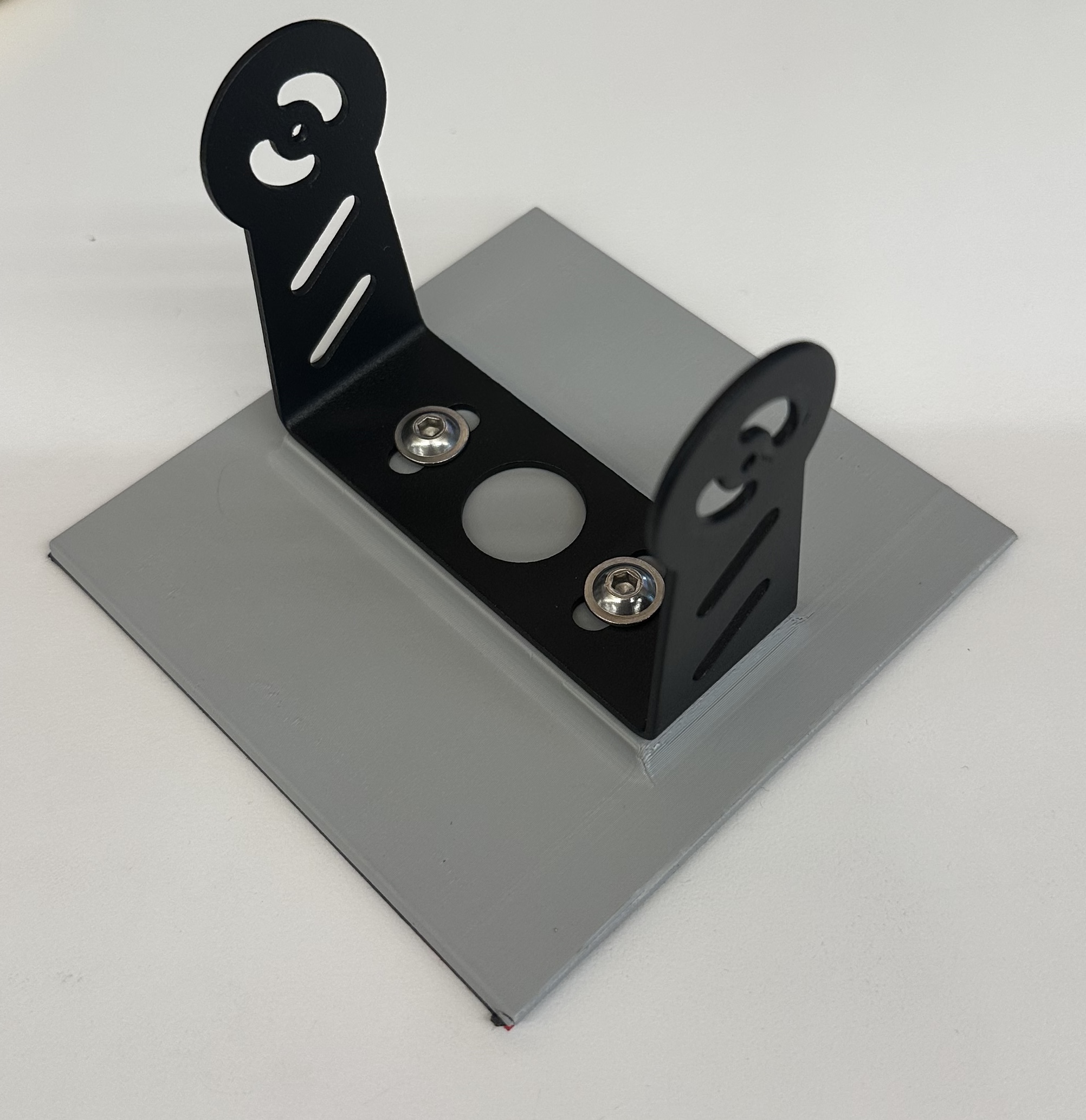

Entfernen Sie die Knopfschrauben von der Klebehalterung.
-
Befestigen Sie die MC31-Halterung mit den mitgelieferten Schrauben.
-
Reinigen Sie die Fahrzeugoberfläche mit Isopropylalkohol.
-
Bringen Sie die Klebehalterung auf der Oberfläche an und drücken Sie sie 30 Sekunden lang.
-
Befestigen Sie die Rückfahrkamera mit den Schrauben aus der MC31-Box an der Halterung.
-
Richten Sie die Kamera aus und führen Sie das Kabel in das Fahrzeug.
Verwenden Sie diese Methode, um den Monitor vorübergehend mit der mitgelieferten Saugnapfbasis zu montieren.
-

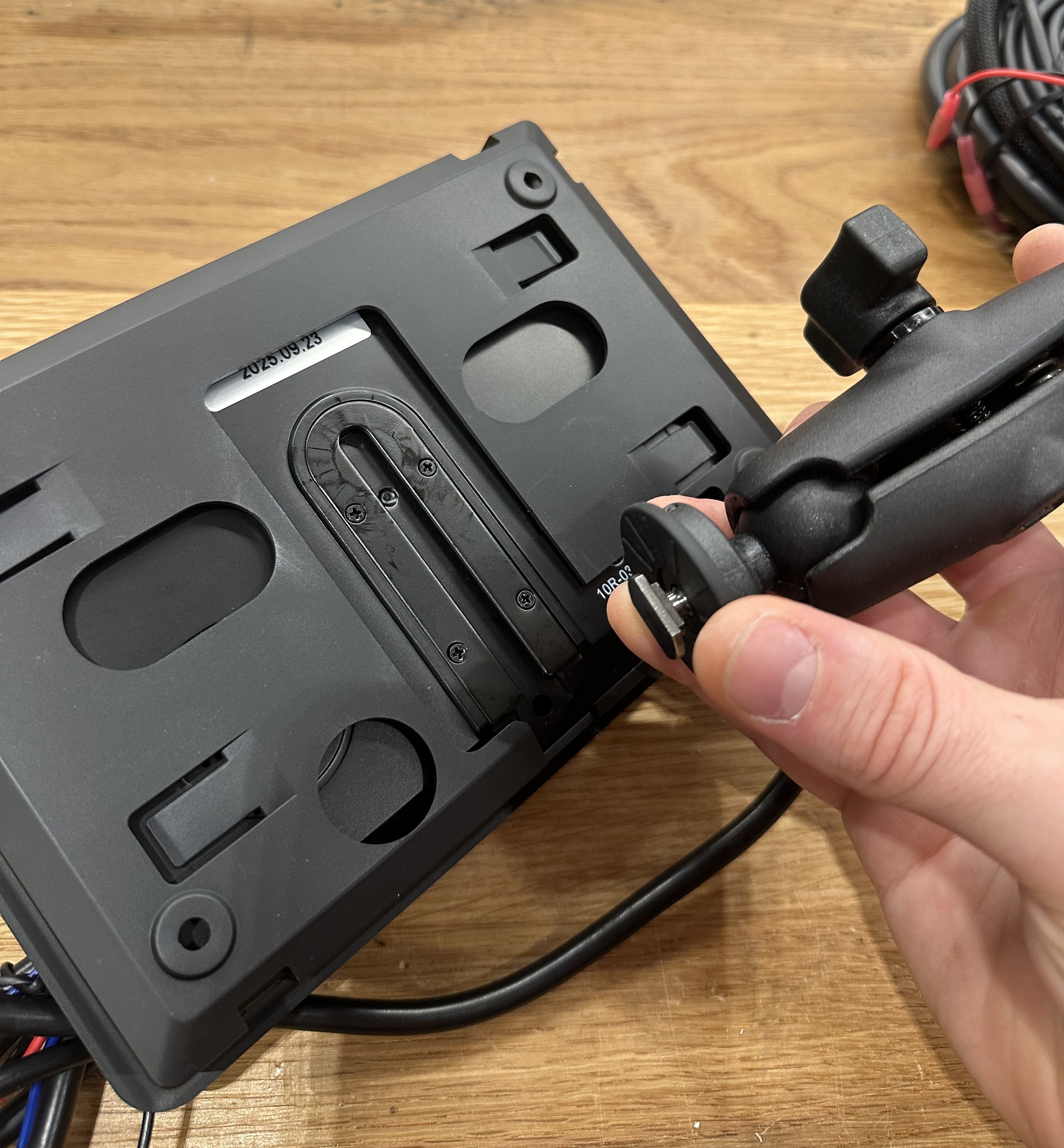

Lösen und entfernen Sie die T-Mutter, die vormontiert auf der Kugelhalterung ist. Das Kit enthält eine zweite, lose T-Mutter; installieren Sie diese lose T-Mutter anstelle der vormontierten.
-
Schieben Sie die T-Mutter in die Schiene auf der Rückseite des Monitors.
-
Ziehen Sie die Kugelhalterung fest an.
-
Reinigen Sie die Oberfläche, auf der der Saugnapf angebracht wird.
-
Stellen Sie den Saugnapf auf die "Aus"-Position.
-
Drücken Sie den Saugnapf fest auf die Oberfläche.
-
Schalten Sie den Saugnapf in die "Ein"-Position.
-
Passen Sie den Monitorarm auf Ihren bevorzugten Winkel an.
Diese Installationsanleitung enthält typische Informationen, die für Produkte spezifisch sind, die zum Zeitpunkt ihrer Veröffentlichung hergestellt wurden. Der Inhalt dieses Leitfadens stellt keine Garantie dar und dient nur als Referenz. Konsultieren Sie die geltenden lokalen Gesetze und Verordnungen, um etwaige Installationsbeschränkungen zu ermitteln. Es liegt in der Verantwortung des Installateurs, alle geltenden Gesetze und Vorschriften bei der Installation dieser Hardware einzuhalten.
Versuchen Sie nicht, dieses Produkt zu reparieren, Ersatzteile von Drittanbietern mit diesem Produkt zu verwenden oder dieses Produkt anderweitig zu modifizieren, es sei denn, dies erfolgt gemäß den Produktanleitungen oder wie anderweitig von Samsara angewiesen. Das Versäumnis, dies zu tun, kann zu Sachschäden führen, körperliche Verletzungen verursachen oder Ihre Produktgarantie ungültig machen.
Jede Installation, die nicht in Übereinstimmung mit den Anweisungen in der Installationsanleitung oder in der Dokumentation erfolgt, oder jede Verwendung dieses Produkts, die von der jeweiligen IP-Einstufung oder den empfohlenen Betriebsanweisungen abweicht, kann zu unerwarteten Ausfallzeiten, Systemausfällen, Körperverletzungen oder Sachschäden, einschließlich Wasserschäden, führen. Die Nichteinhaltung dieser Anweisungen kann zu schweren Verletzungen oder zum Tod führen.
Diese Hardware und die zugehörige Software sind möglicherweise nicht mit Produkten und/oder Dienstleistungen von Drittanbietern kompatibel und können unter Umständen den Betrieb solcher Produkte/Dienstleistungen beeinträchtigen oder Garantien für diese Produkte/Dienstleistungen erlöschen lassen.
Installieren oder justieren Sie keine Hardware während des Fahrens oder des Betriebs des Fahrzeugs. Installieren Sie diese Hardware nicht an einem Standort, der die Sicht des Fahrers oder die Bedienung der Fahrzeugsteuerungen beeinträchtigen könnte. Installieren Sie diese Hardware nicht auf oder in der Nähe von Airbag-Paneelen oder innerhalb des Arbeitsbereichs eines Airbags. Installieren Sie keine Hardware, während das Fahrzeug ungesichert ist. Installieren Sie keine Hardware, während das Fahrzeug eingeschaltet ist, es sei denn, die Installationsanleitung weist Sie an, das Fahrzeug einzuschalten.
Bitte achten Sie immer auf Ihre Umgebung und fahren Sie sicher, halten Sie sich an alle Verkehrsregeln und beachten Sie jederzeit die Straßen- und Fahrbedingungen. Verlassen Sie sich nicht darauf, dass das Produkt den Fahrer vor Sicherheitsgefahren warnt oder Kollisionen verhindert. Die Hardware und die dazugehörige Software funktionieren je nach Straßenbedingungen, anderen Fahrzeugen, Wetter und anderen Faktoren möglicherweise nicht wie vorgesehen.
Bei Nichtbeachtung der Montageanweisungen besteht die Gefahr von Verletzungen oder Sachschäden durch herabfallende Gegenstände. Wenn Sie die Hardware an einer Gebäudewand montieren, überprüfen Sie die Verkabelung oder die Rohrleitungen, bevor Sie Löcher bohren.
