HW-MC-AIM4
Der KI-Multikamera-Hub (HW-MC-AIM4) ist eine umfassende Kamerasichtbarkeitslösung, die Risiken rund um das Fahrzeug erkennt, Fahrer sofort benachrichtigt und die Lösung von Vorfällen beschleunigt. Er verfügt über vier unabhängige Kameraeingänge mit optionalem Audio sowie Monitorunterstützung und ist damit eine ideale Lösung für vielfältige Anwendungen und Anwendungsfälle.
Befolgen Sie die untenstehenden Schritte, um eine erfolgreiche Installation abzuschließen.
|
Menge |
Beschreibung |
|---|---|
|
1 |
KI-Multikamera-Hub |
|
1 |
KI-Multikamera-Kabel |
|
2 |
Lange Kabelbinder zur Gerätebefestigung |
|
4 |
Selbstbohrende Schrauben (7-mm-Kopf) zur Montage |
|
Weitere erforderliche Werkzeuge und Materialien |
|
|
|
-
Bereiten Sie das Fahrzeug vor und aktivieren Sie Ihren KI-Multikamera-Hub.
-
Stellen Sie sicher, dass Ihr Fahrzeug-Gateway (VG) installiert und aktiviert ist, und aktivieren Sie den KI-Multikamera-Hub.
Folgen Sie den geführten Anweisungen in der Samsara Fleet-App, um die Aktivierung abzuschließen, oder rufen Sie cloud.samsara.com/activate oder die Ihrer Organisation zugewiesene regionale Samsara-Cloud-URL auf (z. B. cloud.ca.samsara.com/activate oder cloud.eu.samsara.com/activate).
-
Trennen Sie die Fahrzeugbatterie vom Bordnetz, bevor Sie mit der Installation fortfahren.
-
-
(Optional) Setzen Sie die Micro-SD-Karte ein.
Anmerkung
Die Micro-SD-Karte ist für den normalen Betrieb nicht erforderlich, da der KI-Multikamera-Hub bereits über einen integrierten, dauerhaften Speicher für Videomaterial verfügt. Das Hinzufügen einer Micro-SD-Karte kann die Speicherkapazität in bestimmten Anwendungsfällen verbessern, wie zum Beispiel:
-
Längerer Betrieb ohne Netzwerkverbindung (zum Beispiel Fahrzeuge, die über längere Zeiträume außerhalb der Abdeckung sind)
-
Bereitstellung eines erweiterten lokalen Puffers, bevor das Videomaterial mit der Cloud synchronisiert wird
-
Bereitstellung von längerem Videomaterial auf dem Gerät für Flotten mit Mindestanforderungen an die Aufzeichnungsdauer
-
Öffnen Sie die SD-Kartenabdeckung des Geräts mit einem Torx-T8-Schraubendreher und setzen Sie die Micro-SD-Karte ein.
-
Achten Sie darauf, die Schrauben nicht zu verlieren.
-
Installieren Sie die Abdeckung des SD-Kartenfachs mit den Originalschrauben wieder.
-
Ziehen Sie die Schrauben beim Wiedereinsetzen der SD-Kartenabdeckung mit einem Drehmoment von 3,5 in-lb / 4 kgf-cm an, damit der O-Ring ordnungsgemäß sitzt.
Anmerkung
Wird die Micro-SD-Karte nicht erkannt oder kann sie nicht formatiert werden, prüfen Sie, ob es sich um ein unterstütztes Modell handelt. Vermeiden Sie die Verwendung von Karten für den Endverbrauchermarkt, die nicht für kontinuierliche Schreibvorgänge oder Umgebungen mit extremen Temperaturen ausgelegt sind.
-
-
Weisen Sie Kamerarollen zu und überprüfen Sie die Konfiguration der Auslöserkabel.
Weitere Informationen finden Sie unter Kamerarollen für den KI-Multikamera-Hub einrichten.
-
Montieren Sie den KI-Multikamera-Hub sicher im Fahrzeug.
-
Wählen Sie einen Installationsstandort für den KI-Multikamera-Hub, beispielsweise unter einem Sitz oder hinter dem Armaturenbrett, fern von Licht, heißen Oberflächen oder Wärmequellen und Wasser.
Anmerkung
Der KI-Multikamera-Hub ist ein wasserfestes Gerät. Es kann bei Bedarf außerhalb der abgedichteten Fahrerkabine des Fahrzeugs installiert werden, obwohl Samsara empfiehlt, es von Quellen mit direktem Hochdruck-Wasserstrahl oder Bereichen, die aggressiven Chemikalien ausgesetzt sind, fernzuhalten.
Warnung
Die Installation des KI-Multikamera-Hubs in der Nähe heißer Oberflächen oder Wärmequellen kann zu Überhitzung führen und die Gerätefunktion vorübergehend beeinträchtigen.
-
Um das Risiko des Wassereintritts zu begrenzen, installieren Sie das Gerät nach Möglichkeit mit nach unten gerichteten Anschlüssen.
-
Befestigen Sie das Gerät mit den bereitgestellten Schrauben oder Kabelbindern. Vermeiden Sie gekrümmte Oberflächen und richten Sie das Logo nach außen.
Stellen Sie sicher, dass genügend Platz für den Zugang zu den Anschlüssen bleibt.
Wenn Sie Ihre eigenen Befestigungselemente zur Montage des Geräts verwenden möchten, verwenden Sie eine M4- oder #8-Schraube.
-
-
Verbinden Sie den 18-poligen Stecker des KI-Multikamera-Kabels mit dem KI-Multikamera-Hub.
-
Setzen Sie das 18-polige Kabel ein und verriegeln Sie es durch Drehen, bevor Sie Strom oder USB anschließen.
-

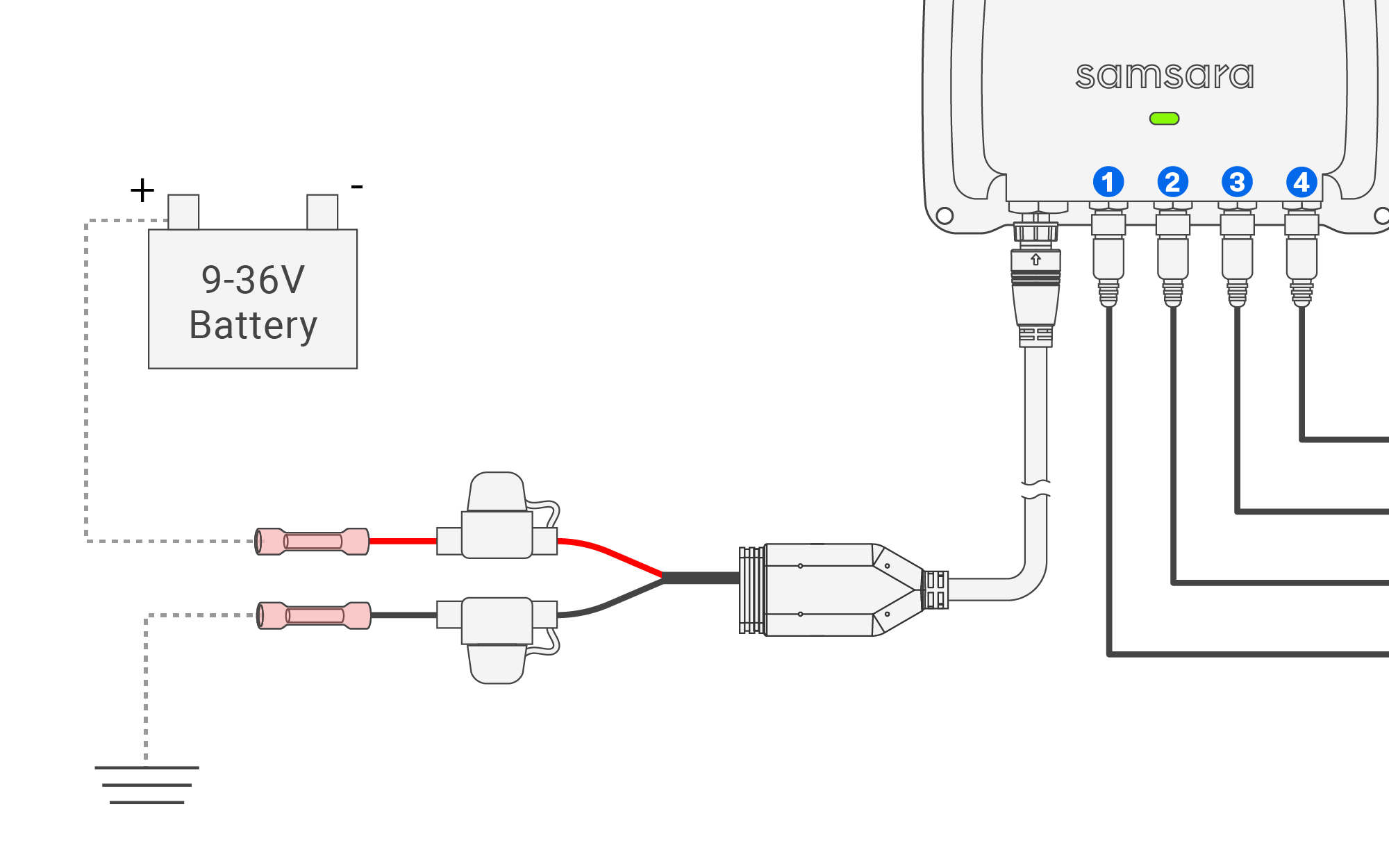

Verbinden Sie das mit „battery 9-36V“ beschriftete Stromkabel mit einer dauerhaft stromführenden Batteriestromquelle. Für ADR-Fahrzeuge, die Gefahrgut transportieren, führen Sie das Stromkabel hinter dem Hauptbatterieschalter. Verwenden Sie einen Sicherungsabgriff, einen Ringkabelschuh oder eine andere sichere Methode, um das Gerät mit Strom zu versorgen.
Warnung
Schließen Sie das Stromkabel des KI-Multikamera-Hubs nicht an einen Zündungs- oder Zubehörstromkreis an. Schließen Sie es nur an eine dauerhaft stromführende Batterie-Stromquelle (9–36 V) an. Der Anschluss an die Zündungs- oder Zubehörstromversorgung kann die Videoaufzeichnung nach dem Ausschalten der Fahrzeugzündung stoppen und Aufzeichnungsprobleme bei einer zugehörigen CM-Dashcam verursachen. Eine dauerhaft stromführende Stromversorgung ist auch für Features wie den Parkmodus und Videoabrufe erforderlich.
-
Verbinden Sie das Erdungskabel mit einem niederohmigen Massepunkt am Fahrzeugchassis.
Warnung
Vergewissern Sie sich, dass die 9–36-V-Stromversorgungs- und Chassismassekabel nicht vertauscht sind, bevor Sie fortfahren. Der KI-Multikamera-Hub und sein USB-Kabel nutzen dieselbe Masse. Wenn diese Anschlüsse vertauscht sind und Sie das USB-Kabel später an einen USB-Anschluss des Fahrzeug-Gateways anschließen, kann Masse in das Fahrzeug-Gateway zurückgespeist werden und den USB-Anschluss beschädigen oder deaktivieren.
-
Lassen Sie das USB-Kabel vorerst getrennt. Sie schließen es später in diesem Verfahren nach der Wiederherstellung der Stromversorgung des Fahrzeugs an.
-
-

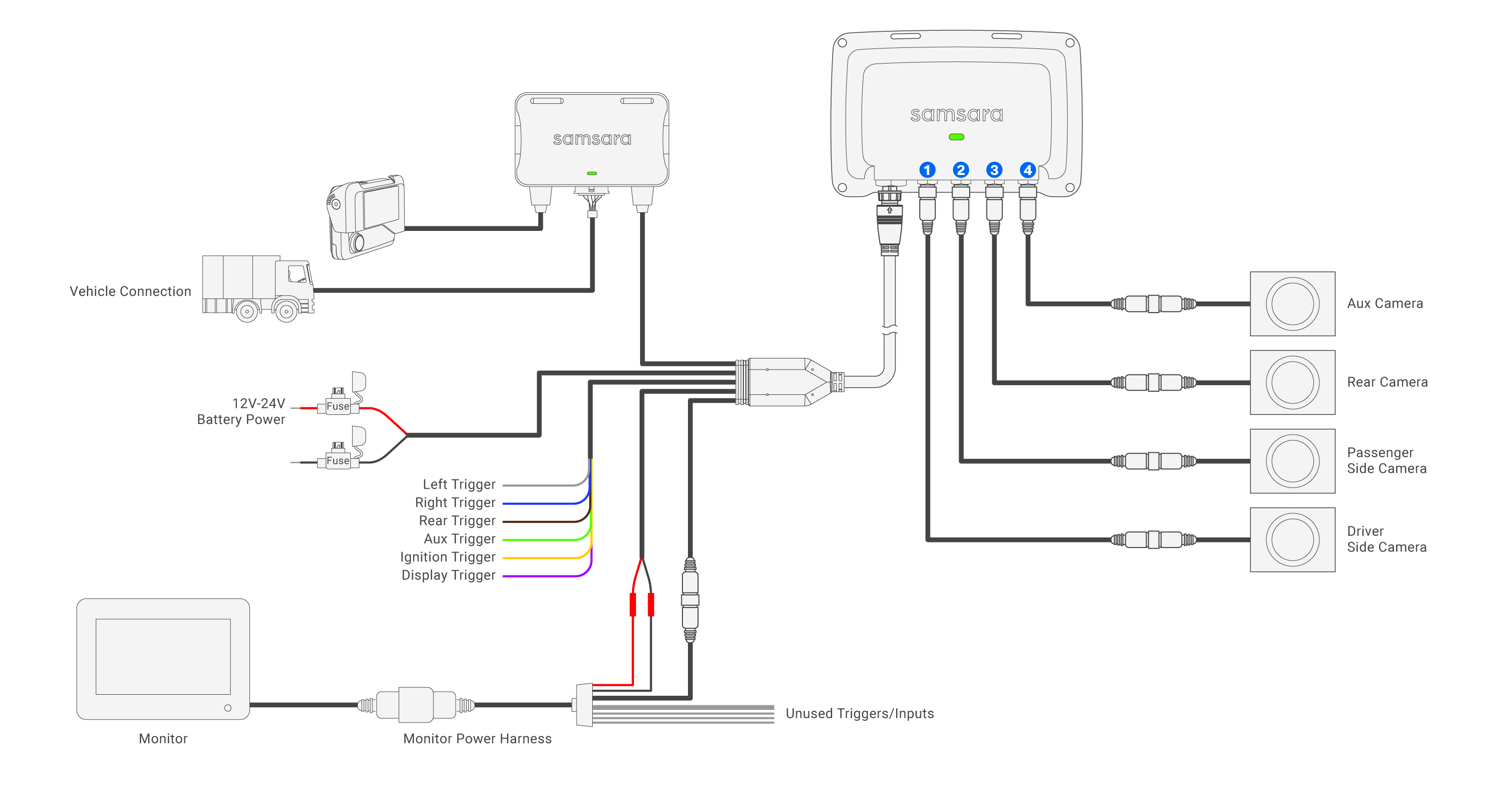

Schließen Sie Kameras und einen optionalen Monitor an.
-
Verbinden Sie jedes 4-polige GX12-Kamerakabel mit dem entsprechenden Anschluss.
-
Verbinden Sie die Strom- und Massekabel des Displayausgangs durch Crimpen mit den Strom- und Massekabeln Ihres Monitors und erhitzen Sie anschließend den Schrumpfschlauch an der Verbindungsstelle.
Der KI-Multikamera-Hub versorgt den Monitor mit Strom und schaltet ihn aus, wenn das Fahrzeug ausgeschaltet wird.
Anmerkung
Lassen Sie das Monitor-Auslöserkabel am KI-Multikamera-Kabel getrennt. Das Kabel hat keine Funktion, auch nicht mit einem Monitor eines Drittanbieters.
-
Schließen Sie das Kabel für den Displayausgang (Display Out) an den Bildeingang Ihres Monitors an.
-
-
Installieren und verdrahten Sie die Auslösersignale.
Um KI-Features zu aktivieren und die Monitoransichten basierend auf den Aktionen des Fahrers automatisch zu wechseln, muss der KI-Multikamera-Hub spezifische Auslösersignale vom Fahrzeug erkennen. Diese Signale zeigen dem System an, wann ein Blinklicht eingeschaltet, der Rückwärtsgang eingelegt oder die Zündung eingeschaltet ist, damit die Kameras im richtigen Moment aktiviert werden und unnötige Benachrichtigungen reduziert werden.
Wählen Sie eine der folgenden Optionen:
-
Wenn das Fahrzeug CAN-Bus-Auslösersignale unterstützt, überspringen Sie die nachstehenden Schritte für das physische Auslöserkabel und befolgen Sie stattdessen die Schritte zu Aktivieren Sie Auslösersignale über den CAN-Bus. Überprüfen Sie während der Installation die Signalverfügbarkeit, bevor Sie die physische Verkabelung überspringen.
-
Wenn das Fahrzeug keine CAN-Bus-Auslösersignale unterstützt oder für diese Installation keine CAN-Signale verfügbar sind, führen Sie die nachstehenden Schritte für das physische Auslöserkabel aus.
Anmerkung
Auslöser für Blinklicht und Rückwärtsfahrt (physische Kabel oder CAN) sind nicht erforderlich, damit sich der KI-Multikamera-Hub einschaltet oder aufzeichnet. Ohne diese Auslösersignale sind Fußgänger-Kollisionswarnung, Heckkollisionswarnung und Warnung vor Fahrzeugen im toten Winkel nicht verfügbar, und der Monitor im Fahrerhaus wechselt nicht basierend auf diesen Fahrzeugereignissen die Ansicht.
-
Identifizieren Sie die Auslöserkabel in Ihrem Fahrzeug.
Beispiele für Auslösersignale sind die Stromversorgung des Blinklichts für die linken und rechten Seitenkameras und die Stromversorgung des Rückfahrlichts für Rückfahrkameras.
Wichtig
KI-Benachrichtigungen werden nur aktiviert, wenn der zugehörige Auslöser aktiv ist. Schließen Sie die Kamera-Auslöserkabel nicht an Dauerstrom oder Zündungsstrom an, da dies den Fahrer mit unnötigen Benachrichtigungen überfluten könnte.
Die Farbe und der Standort der Auslöserkabel können je nach Fahrzeug variieren. Gültige Signale liegen im Bereich von 5 V bis 36 V. Verwenden Sie eine oder mehrere der folgenden Methoden, um sie zu lokalisieren:
-
Konsultieren Sie den Fahrzeughersteller.
-
Verwenden Sie das Schaltbild des Fahrzeugs.
-
Überprüfen Sie den Sicherungskasten oder den Stromverteilungskasten auf Signalzugang.
-
Verfolgen Sie die Verkabelung der Leuchten (zum Beispiel eines Blinklichts oder Rückfahrlichts), um die Signalquelle zu finden.
-
-

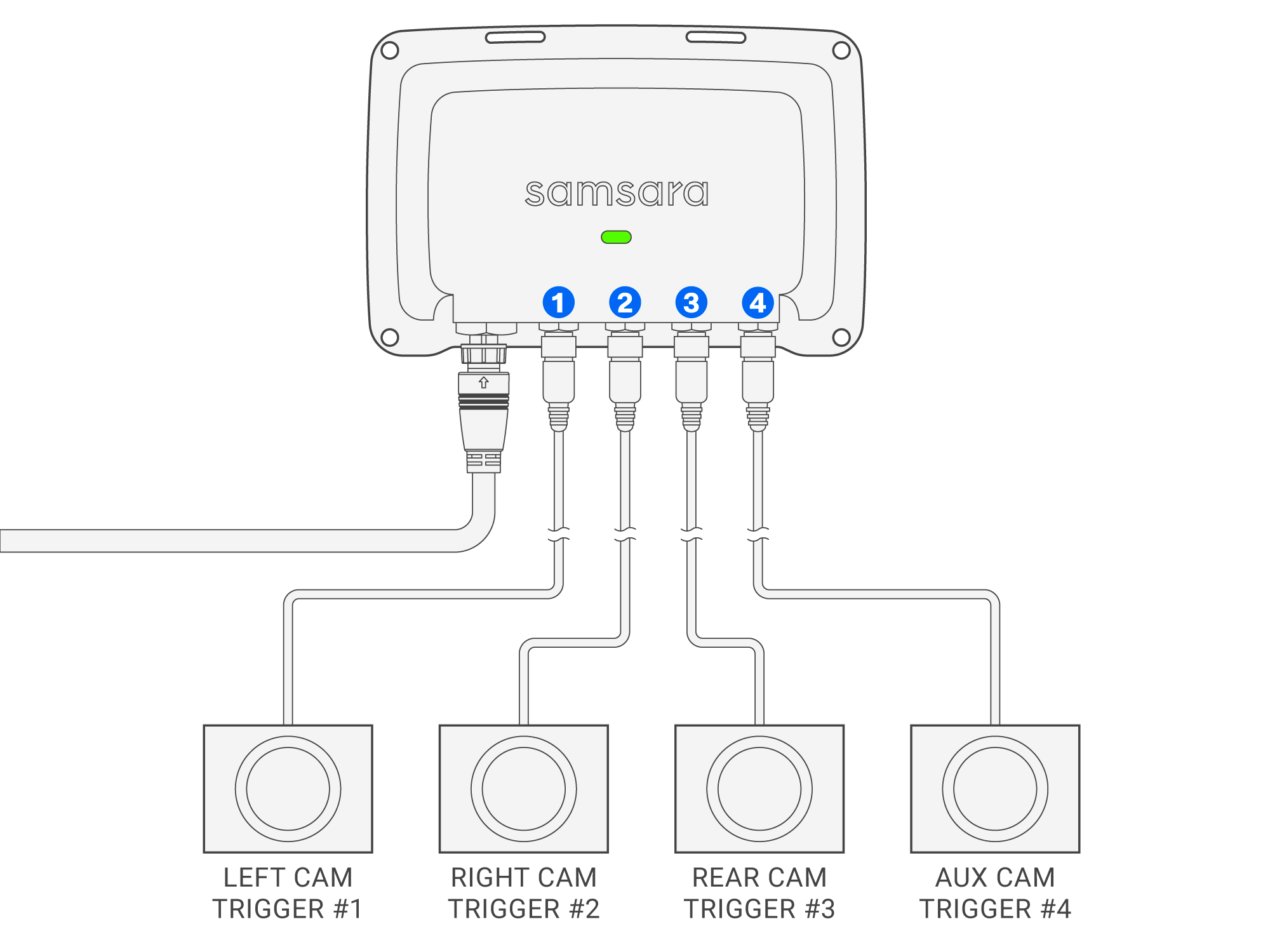

Ordnen Sie das Auslöserkabel dem richtigen Kameraanschluss zu.
-
Verbinden Sie die Auslöserkabel durch Spleißen mit den Signalleitungen des Fahrzeugs.
-
Durchtrennen Sie das ursprüngliche Kabel und verwenden Sie Stoßverbinder mit Schrumpfschlauchisolierung, um das Auslöserkabel des Geräts mit der Signalleitung des Fahrzeugs zu verbinden.
-
Sichern Sie die Spleißstelle mit Kabelbindern, um Belastungen zu vermeiden.
-
Fügen Sie eine Inline-Sicherung hinzu, wenn dies angebracht ist (insbesondere für Stromkreise ohne vorhandenen Schutz).
-
-
(Optional) Schließen Sie den Zündauslöser an.
Dies verkürzt die Startzeit des KI-Multikamera-Systems. Wenn der Zündauslöser nicht angeschlossen ist, wird die Kamera stattdessen über das Signal des VG (Fahrzeug-Gateway) eingeschaltet.
-
-
Schalten Sie den KI-Multikamera-Hub ein und verbinden Sie ihn mit dem Fahrzeug-Gateway.
-
Schließen Sie die Fahrzeugbatterie wieder an und schalten Sie das Fahrzeug ein.
Vergewissern Sie sich, dass die LED des KI-Multikamera-Hubs leuchtet, bevor Sie das USB-Kabel anschließen. Wenn die LED aus ist, überprüfen Sie die 9–36-V- und Chassismasseanschlüsse erneut, bevor Sie fortfahren.
-

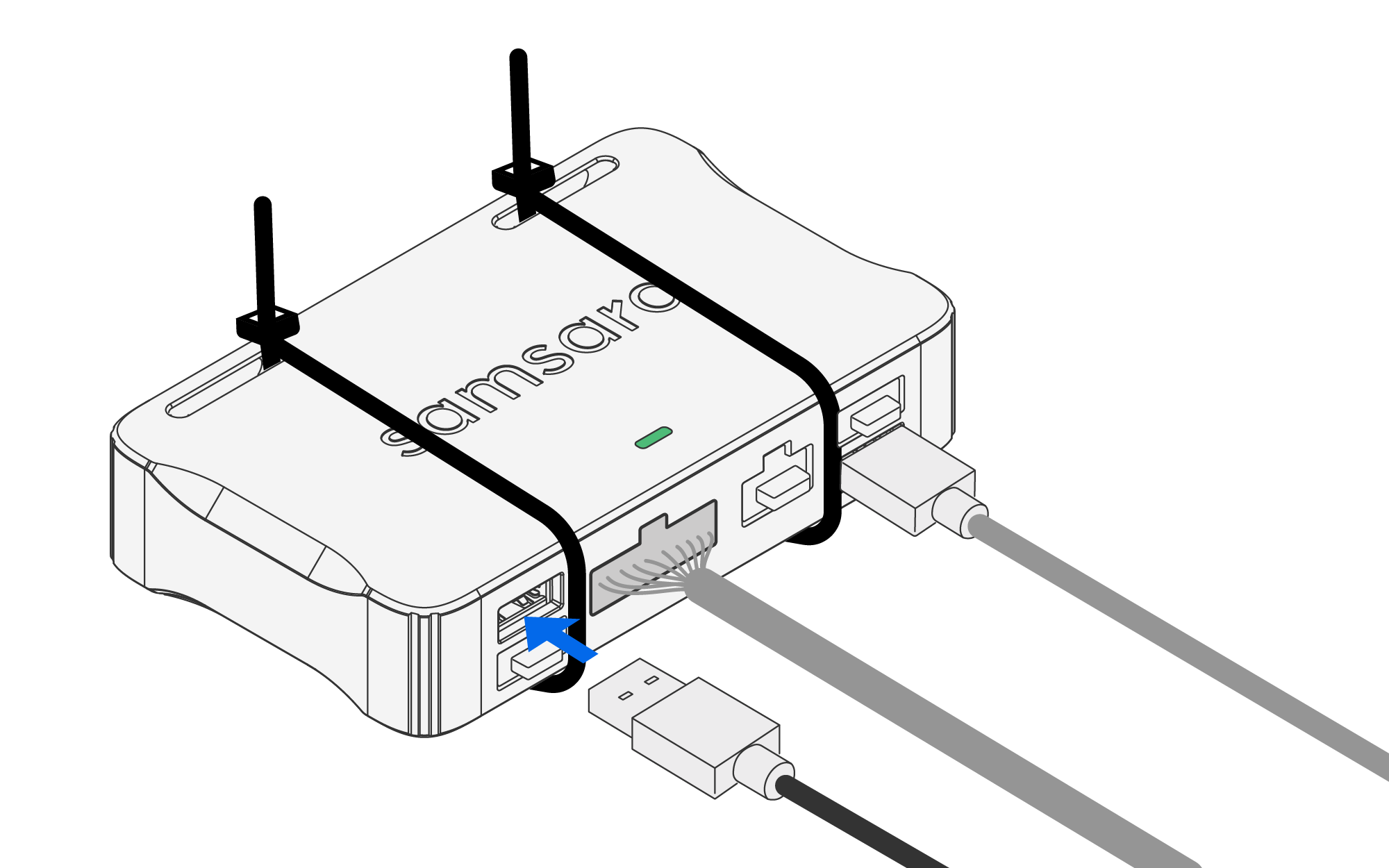

Stecken Sie das USB-Kabel in das Fahrzeug-Gateway.
Warnung
Verwenden Sie kein USB-Verlängerungskabel (wie z. B. CBL-CM-B3AU). Dieses Kabel kann verhindern, dass das Multi-Kamera-System ordnungsgemäß funktioniert.
-
Überprüfen Sie die LED des KI-Multikamera-Hubs:
-
Durchgehend grün: Eingeschaltet und Aufnahme läuft
-
Durchgehend rot: Eingeschaltet, aber keine Kameras erkannt
-
Blinkendes Rot: Neustart
-
Durchgehend gelb: Eingeschaltet, aber nicht mit einem VG verbunden
-
Blinkendes Gelb: Eingeschaltet, mit einem VG verbunden und mindestens eine Kamera erkannt, aber keine Aufnahme (auch wenn sich das Fahrzeug nicht auf einer Fahrt befindet)
-
-
-
(Optional) Schließen Sie die Installation in der Samsara Fleet-App ab.
-
Verwenden Sie das Tool „Bild aufnehmen“, um die Kameraverbindungen zu überprüfen.
-
Um die Erkennung gefährdeter Verkehrsteilnehmer (VRU) mit Blinklicht- und Rückfahrsignalen zu testen, aktivieren Sie die Blinklichter und überprüfen Sie die ausgelösten Ansichtswechsel auf dem Monitor in der Fahrerkabine.
-
Mithilfe von Rollen können Sie festlegen, wie KI-Multikamera-Systeme basierend auf ihrer Platzierung und ihrem Auslöseverhalten zugewiesen werden – bevor sie installiert werden. Diese Flexibilität ist besonders wertvoll in Einsatzbereichen wie dem Schultransport, wo die Abdeckung durch Innenkameras anders priorisiert wird als in Standard-Flottenkonfigurationen. Sie können einzelne Fahrzeuge konfigurieren oder Einstellungen auf Gruppen von bis zu 20 Fahrzeugen gleichzeitig anwenden, direkt über das Samsara-Dashboard. Dies gewährleistet eine konsistente Einrichtung und optimiert die Vorinstallationsplanung.
Wichtig
Diese Konfiguration muss fertig sein, bevor die Kameras physisch installiert werden.
-
Samsara-Standard: Werkseitig voreingestellte Standardrollen.
-
Organisationsspezifischer Standard: Angepasste Voreinstellungen für Ihre Flottenart.
-
Fahrzeugspezifische Einstellungen: Individuell angepasste Rollen pro Fahrzeug.
-
Gehen Sie zur Seite Übersicht im Samsara-Dashboard.
-
Wählen Sie das Fahrzeug aus, das Sie konfigurieren möchten.
-
Klicken Sie oben rechts auf Einstellungen.
-
Scrollen Sie, um den Abschnitt Multi-Kamera-Installationskonfiguration zu finden.
-
Weisen Sie die Kamerarollen basierend auf den geplanten Kamerapositionen und Auslöseranschlüssen neu zu.
Wählen Sie zwischen Samsara-Standardeinstellungen, organisationsspezifischen Standardeinstellungen (zum Beispiel für Innenkameras im Schultransport vom Kindergarten bis zum Ende der Sekundarstufe) oder vollständig angepassten Rollen.
-
Wählen Sie das Symbol Einstellungen (
) unten in Ihrem Menü Flotte aus.
-
Wählen Sie unter Geräte die Option Konfiguration > Kameras aus und klicken Sie dann auf Einzelne Fahrzeuge bearbeiten.
-
Wählen Sie die Fahrzeuge aus, die Sie bearbeiten möchten, und klicken Sie dann auf Einstellungen bearbeiten.
Anmerkung
Die VGs müssen im Fahrzeug installiert sein.
-
Scrollen Sie, um den Abschnitt Multi-Kamera-Installationskonfiguration zu finden.
-
Wählen Sie zwischen Samsara-Standardeinstellungen, organisationsspezifischen Standardeinstellungen (zum Beispiel für Innenkameras im Schultransport vom Kindergarten bis zum Ende der Sekundarstufe) oder vollständig angepassten Rollen.
Diese Installationsanleitung enthält typische Informationen, die für Produkte spezifisch sind, die zum Zeitpunkt ihrer Veröffentlichung hergestellt wurden. Der Inhalt dieses Leitfadens stellt keine Garantie dar und dient nur als Referenz. Konsultieren Sie die geltenden lokalen Gesetze und Verordnungen, um etwaige Installationsbeschränkungen zu ermitteln. Es liegt in der Verantwortung der installierenden Person, bei der Installation dieser Hardware alle geltenden Gesetze, Vorschriften und Datenschutzrechte in Ihrem Zuständigkeitsbereich einzuhalten.
Versuchen Sie nicht, dieses Produkt zu reparieren, Ersatzteile von Drittanbietern mit diesem Produkt zu verwenden oder dieses Produkt anderweitig zu modifizieren, es sei denn, dies erfolgt gemäß den Produktanleitungen oder wie anderweitig von Samsara angewiesen. Die Nichtbeachtung dieser Vorgaben kann zu Sachschäden oder körperlichen Verletzungen führen oder Ihre Produktgarantie ungültig machen.
Eine Installation, die nicht den Anweisungen in dieser Installationsanleitung oder der sonstigen Dokumentation entspricht, oder eine Verwendung außerhalb der durch die IP-Schutzart oder die empfohlenen Betriebsbedingungen vorgegebenen Grenzen kann zu unerwarteten Ausfällen, Systemversagen, körperlichen Verletzungen oder Sachschäden, einschließlich Wasserschäden, führen. Das Nichtbefolgen dieser Anweisungen kann zu schweren Verletzungen oder zum Tod führen.
Diese Hardware und die zugehörige Software sind möglicherweise nicht mit Produkten und/oder Dienstleistungen von Drittanbietern kompatibel und können unter Umständen den Betrieb solcher Produkte/Dienstleistungen beeinträchtigen oder Garantien für diese Produkte/Dienstleistungen erlöschen lassen.
Installieren oder justieren Sie keine Hardware während des Fahrens oder des Betriebs des Fahrzeugs. Installieren Sie diese Hardware nicht an einem Standort, der die Sicht des Fahrers oder die Bedienung der Fahrzeugsteuerungen beeinträchtigen könnte. Installieren Sie diese Hardware nicht auf oder in der Nähe von Airbag-Abdeckungen oder im Entfaltungsbereich eines Airbags. Installieren Sie keine Hardware, während das Fahrzeug ungesichert ist. Installieren Sie keine Hardware, während das Fahrzeug eingeschaltet ist, es sei denn, die Installationsanleitung weist Sie an, das Fahrzeug einzuschalten. Verwenden Sie die Hardware nicht, wenn die Dichtung beschädigt ist.
Installieren Sie diese Hardware nicht auf oder in der Nähe von brennbaren oder anderweitig gefährlichen Materialien. Diese Hardware kann platzen, wenn sie in der Nähe von entzündlichen oder anderen gefährlichen Materialien platziert wird, was ein Risiko von Feuer, Verbrennungen, Stromschlägen oder anderen schweren Verletzungen darstellt.
Dieses Produkt enthält Kondensatoren, die ein potenzielles Brand-, Explosions-, Stromschlag- oder Verbrennungsrisiko darstellen können. Berühren Sie keine Kondensatoren und kommen Sie nicht in die Nähe von Kondensatoren innerhalb dieser Hardware.
Achten Sie stets auf Ihre Umgebung und fahren Sie vorsichtig. Halten Sie alle Verkehrsregeln ein und achten Sie jederzeit auf die Straßen- und Fahrbedingungen. Verlassen Sie sich nicht darauf, dass das Produkt vor Gefahren warnt oder Kollisionen verhindert. Die Hardware und zugehörige Software funktionieren möglicherweise nicht wie vorgesehen – abhängig von Straßenverhältnissen, anderen Fahrzeugen, Witterung und weiteren Faktoren.
Halten Sie diese Hardware in einem Temperaturbereich von −20 °C bis 60 °C (−4 °F bis 140 °F). Das Versäumnis, diese Hardware im angegebenen Temperaturbereich zu halten, kann zu Sicherheitsrisiken führen.
Bei Nichtbeachtung der Montageanweisungen besteht die Gefahr von Verletzungen oder Sachschäden durch herabfallende Gegenstände. Wenn Sie die Hardware an einer Gebäudewand montieren, überprüfen Sie die Verkabelung oder die Rohrleitungen, bevor Sie Löcher bohren.
Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen. (2) Dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich solcher, die zu einem unerwünschten Betrieb führen können.
Dieses Gerät entspricht den RSS-Standards von ISED Canada für lizenzfreie Funkgeräte. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen. (2) Dieses Gerät muss jegliche Störungen akzeptieren, einschließlich solcher, die zu einem unerwünschten Betrieb des Geräts führen können.
|
|
Dieses Symbol auf dem Produkt bzw. den Begleitunterlagen bedeutet, dass gebrauchte Elektro- und Elektronikgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Zur ordnungsgemäßen Entsorgung, Rückgewinnung und Wiederverwertung bringen Sie dieses Produkt bitte zu einer ausgewiesenen Sammelstelle, wo es kostenlos angenommen wird. |
