Voorbeelden van toegangspunten voor contactloze CAN-lezers

Diagnosekabel: zware vrachtwagen

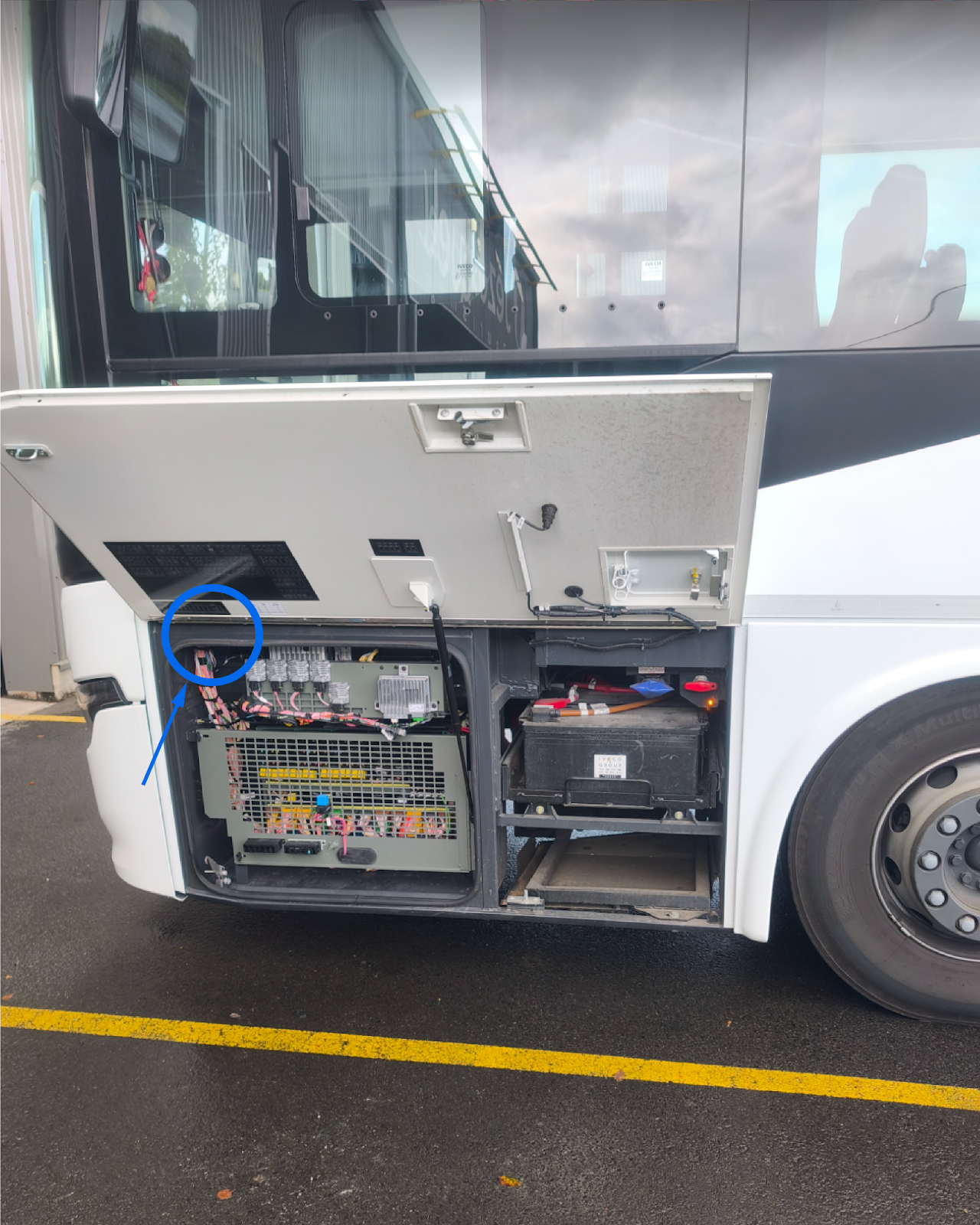

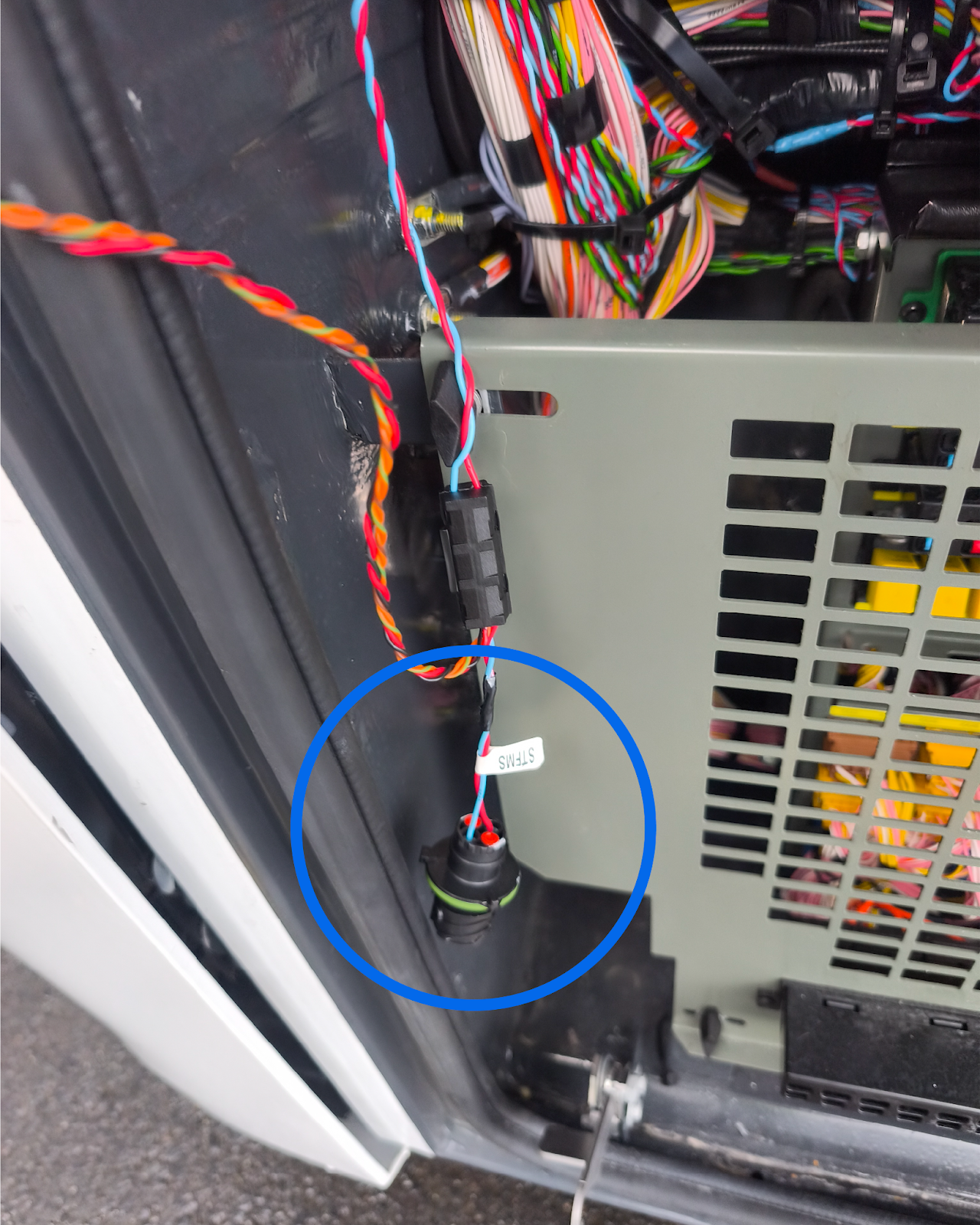

Locatie: FMS-connector bevindt zich onder het paneel aan de chauffeurzijde.

Getwist draadpaar: Blauw (CAN_H) en rood (CAN_L)

Diagnostische kabel: zware vrachtwagen (FMS heeft de voorkeur indien uitgerust en actief)

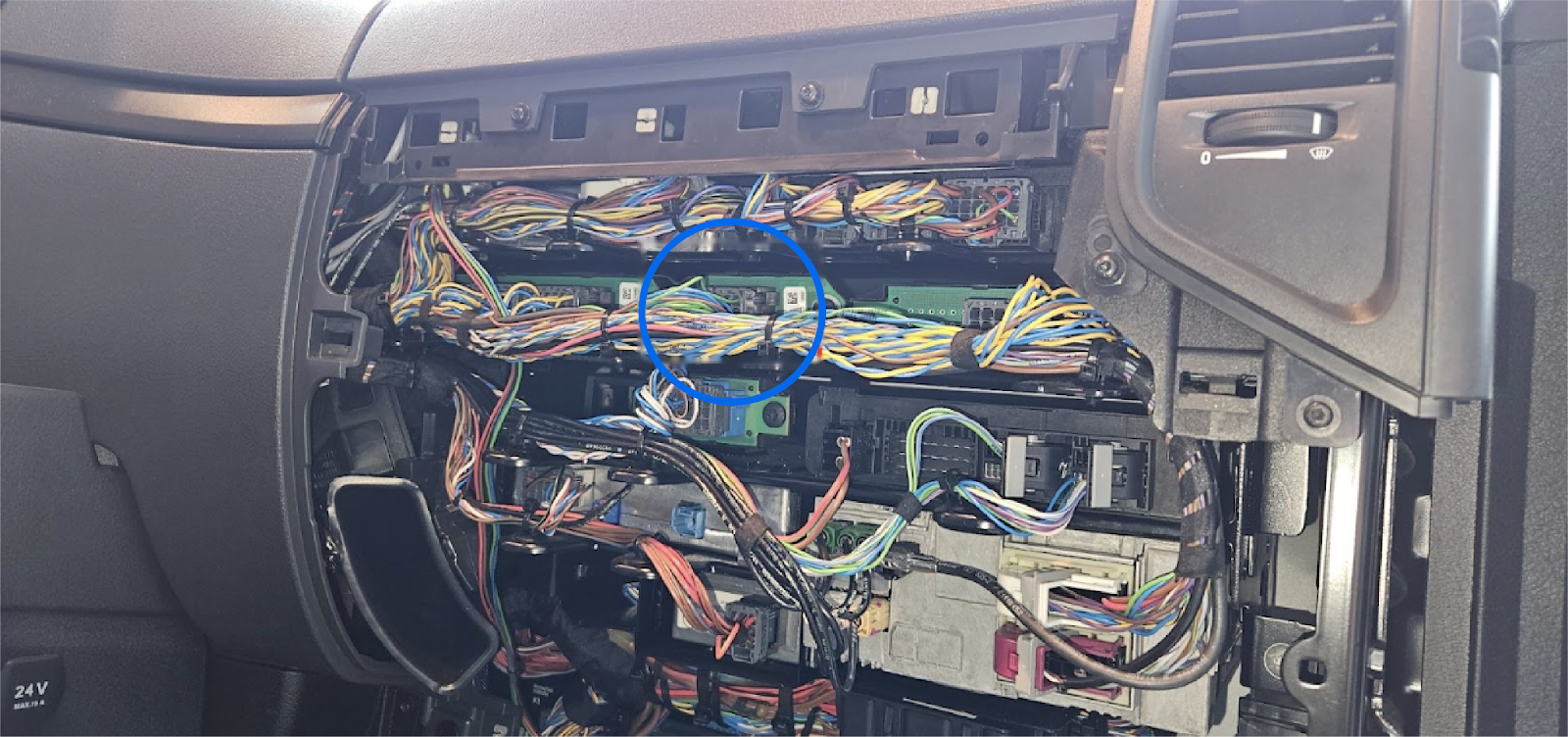

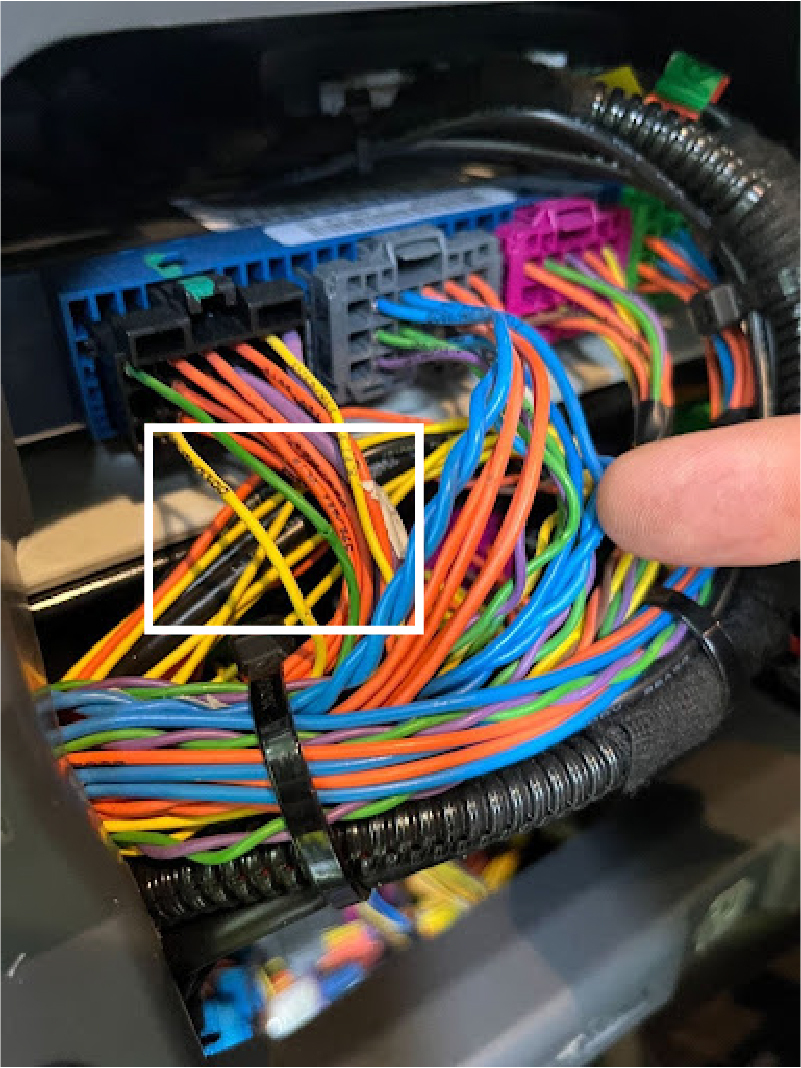

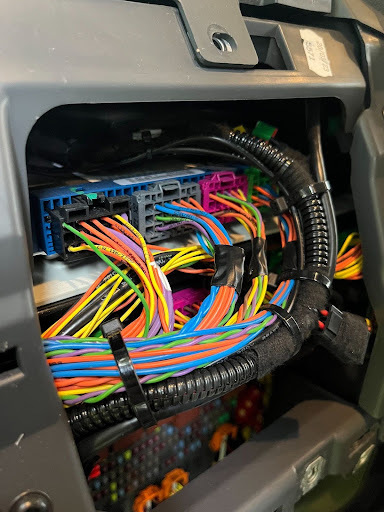

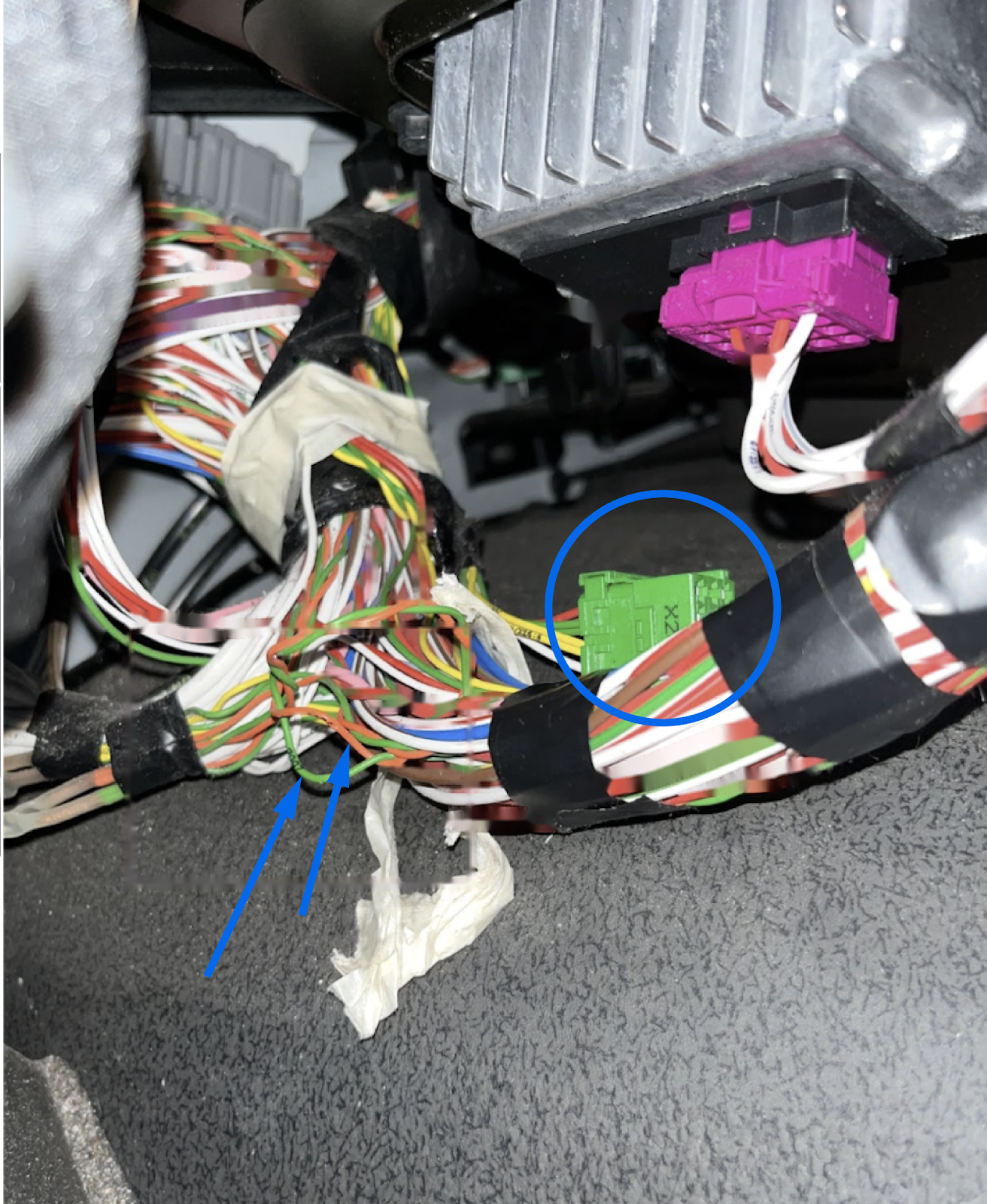

Locatie: Achter het handschoenenkastje aan de passagierszijde.

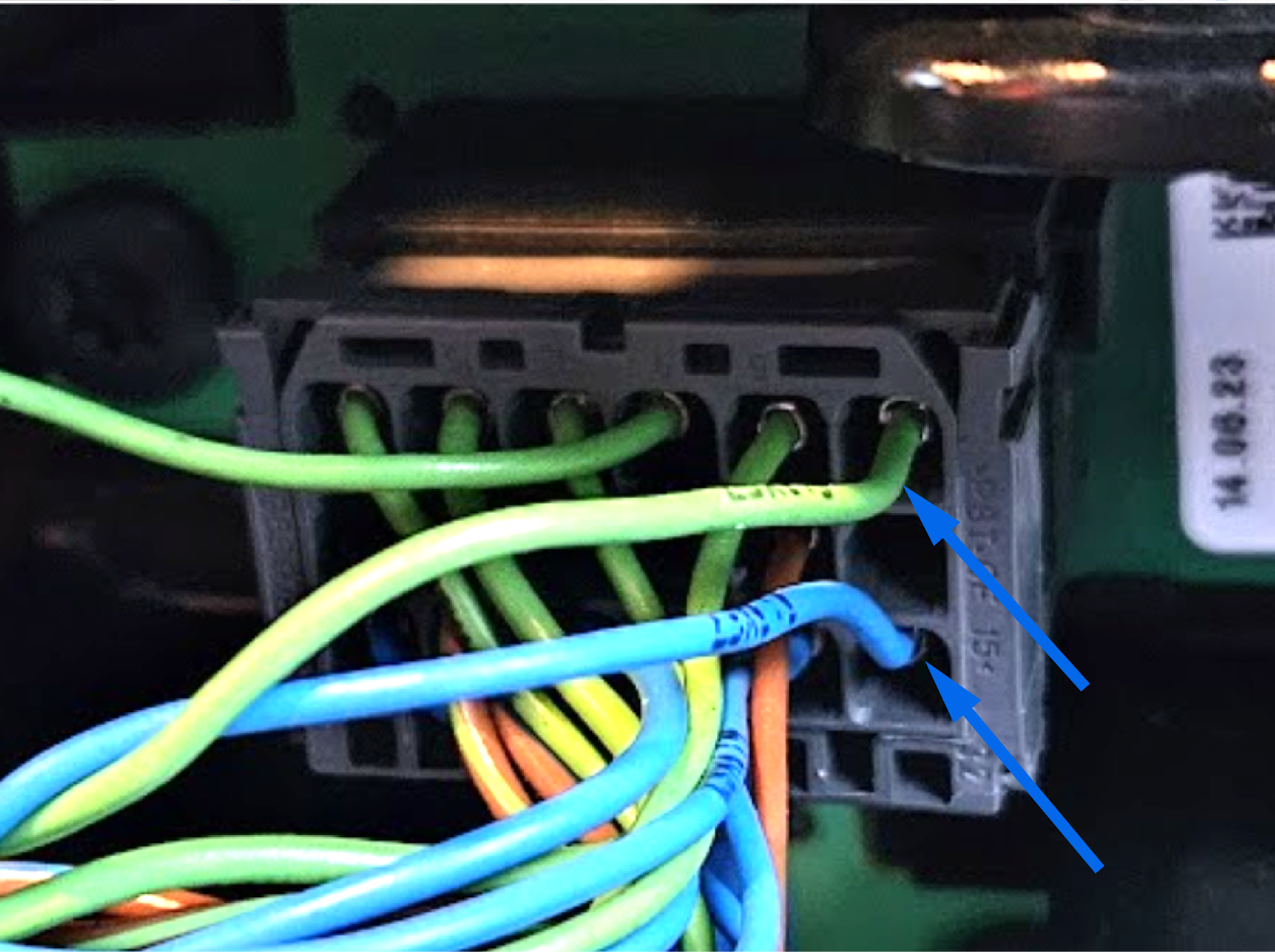

Getwist draadpaar: Blauw (CAN_H) en groen (CAN_L) op de grijze connector

Diagnostische kabel: zware vrachtwagen of FMS (verifieer FMS-activering vóór gebruik)

Locatie: Achter het handschoenenkastje aan de passagierszijde.

Getwist draadpaar: Blauw (CAN_H) en groen (CAN_L) op de grijze connector

Diagnostische kabel: zware vrachtwagen

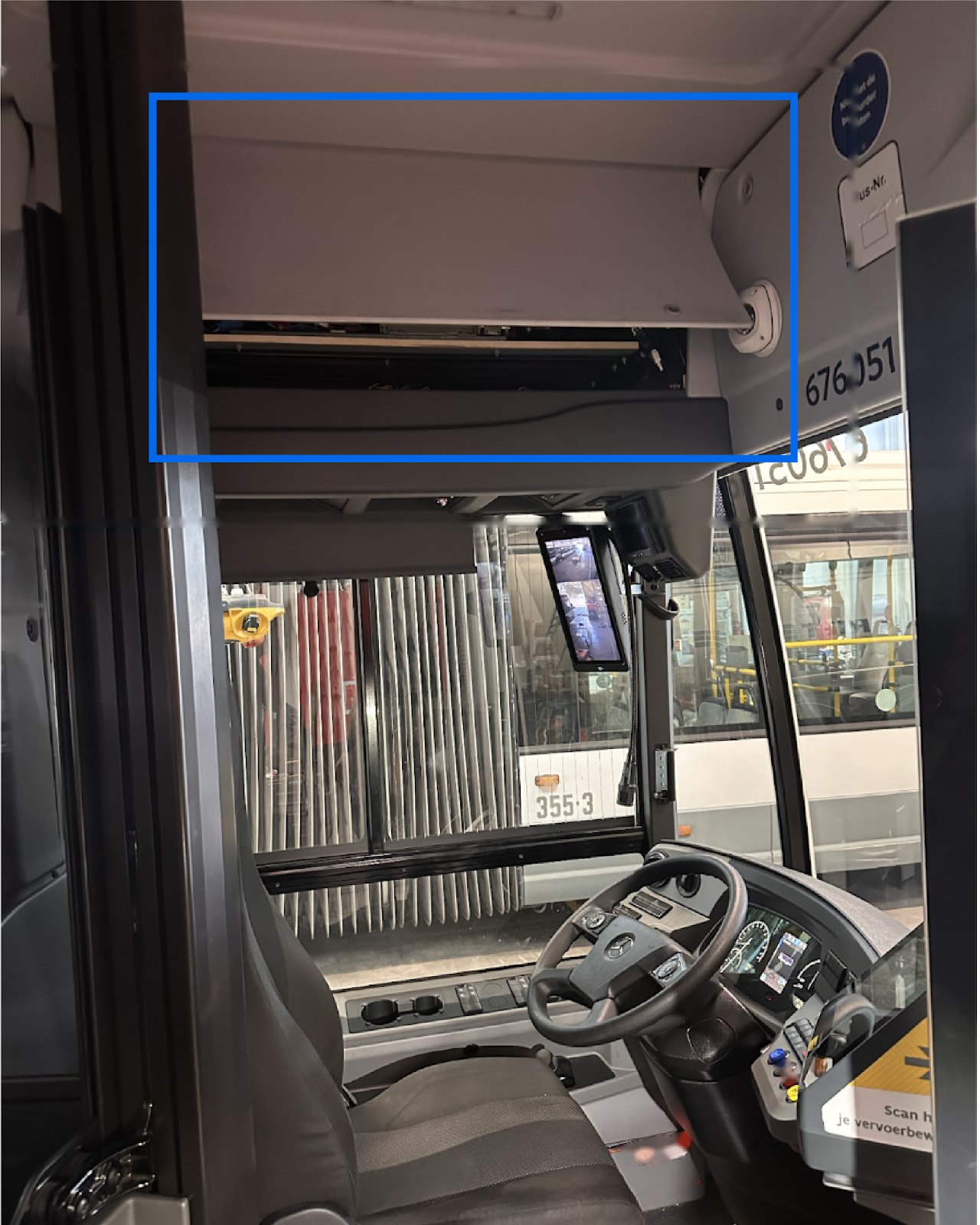

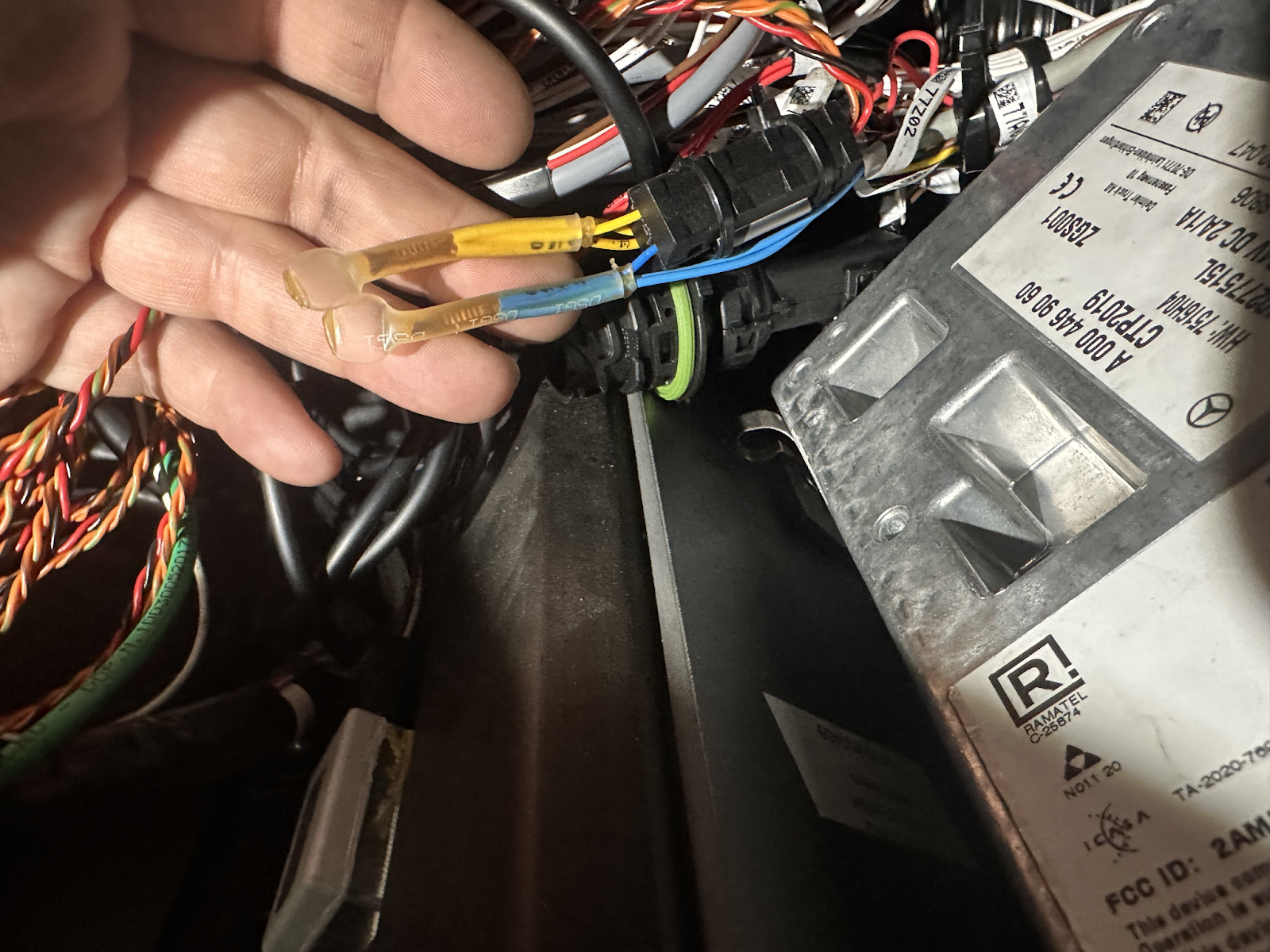

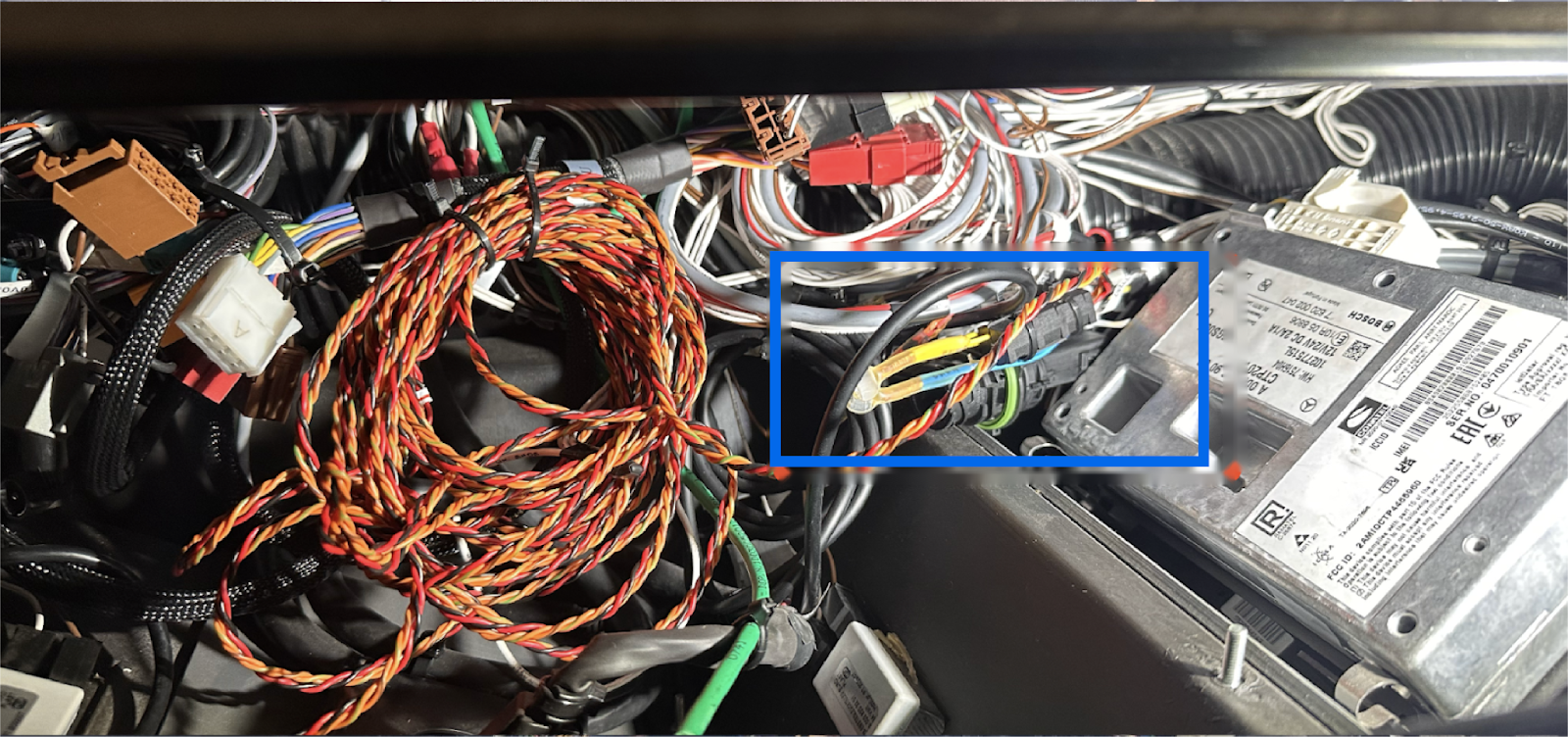

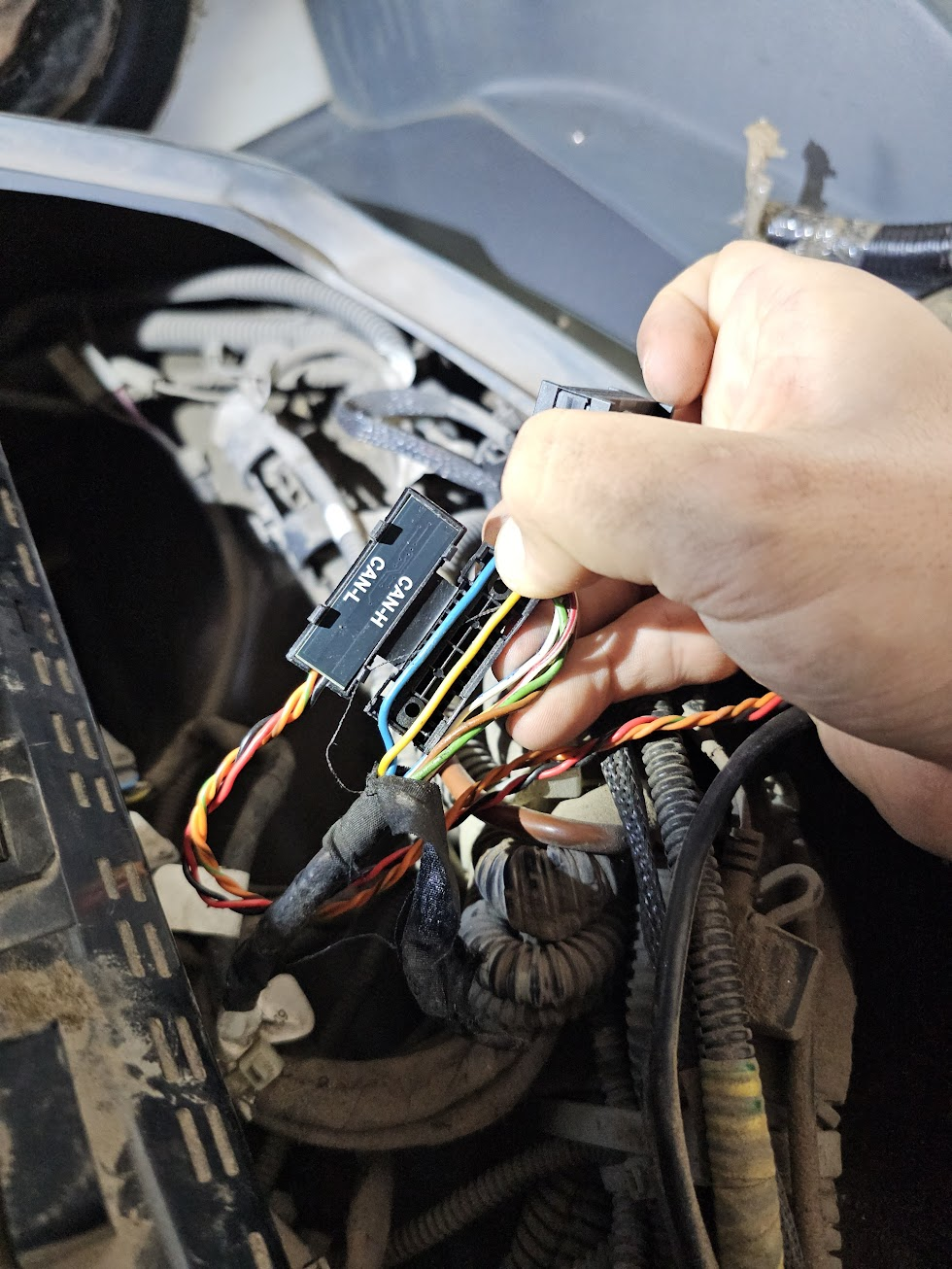

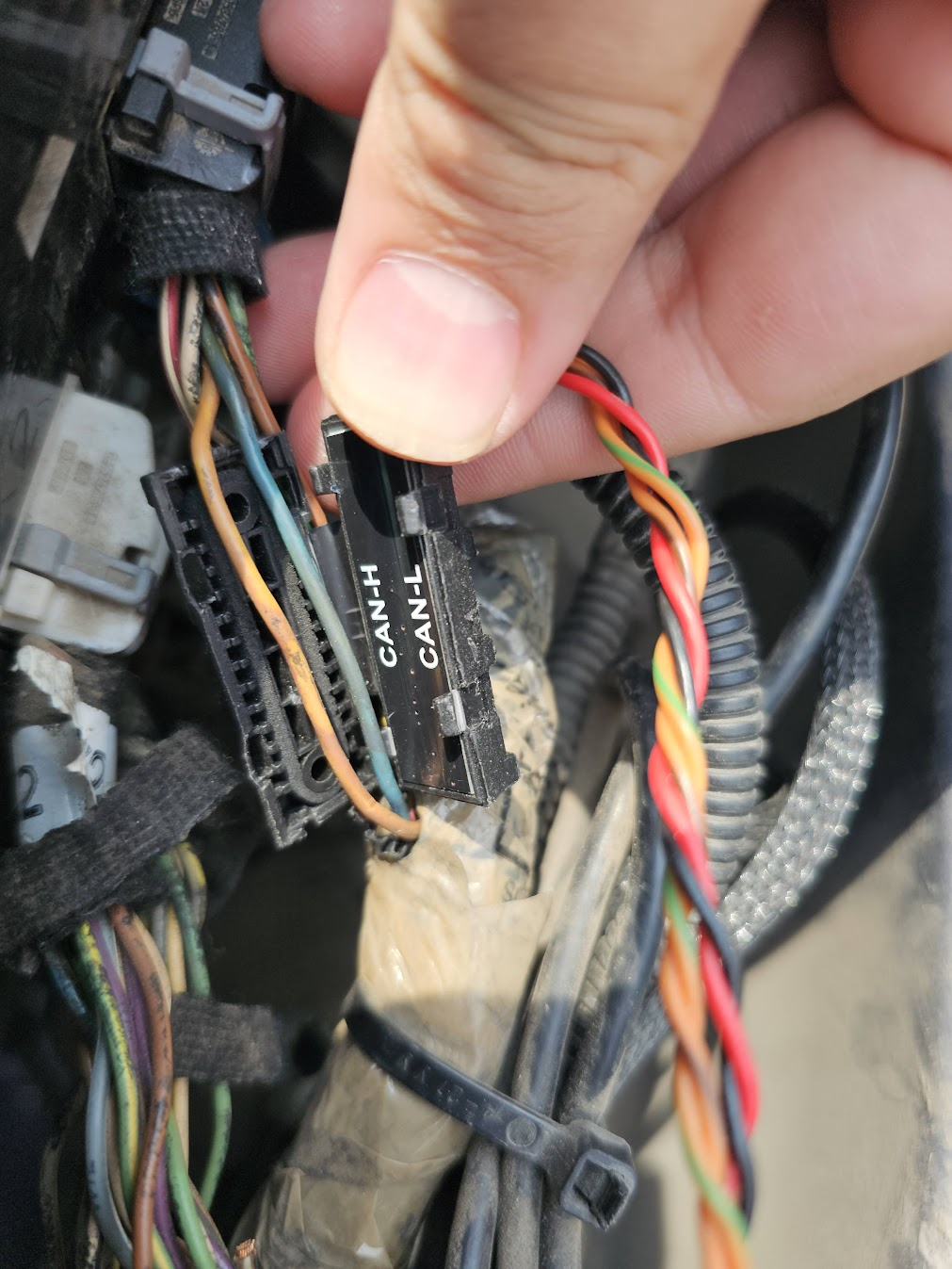

Locatie: Ronde bus-FMS-connector in de kast boven de chauffeur. Als de ruimte bij de connector beperkt is, volg dan de bedrading naar een gedeelte met voldoende vrije ruimte voordat u de Duckbill bevestigt.

Getwist draadpaar: Blauw (CAN_H) en geel (CAN_L)

Diagnostische kabel: OBD of CPC (FMS heeft de voorkeur indien beschikbaar en actief; gebruik CBL-CFMS)

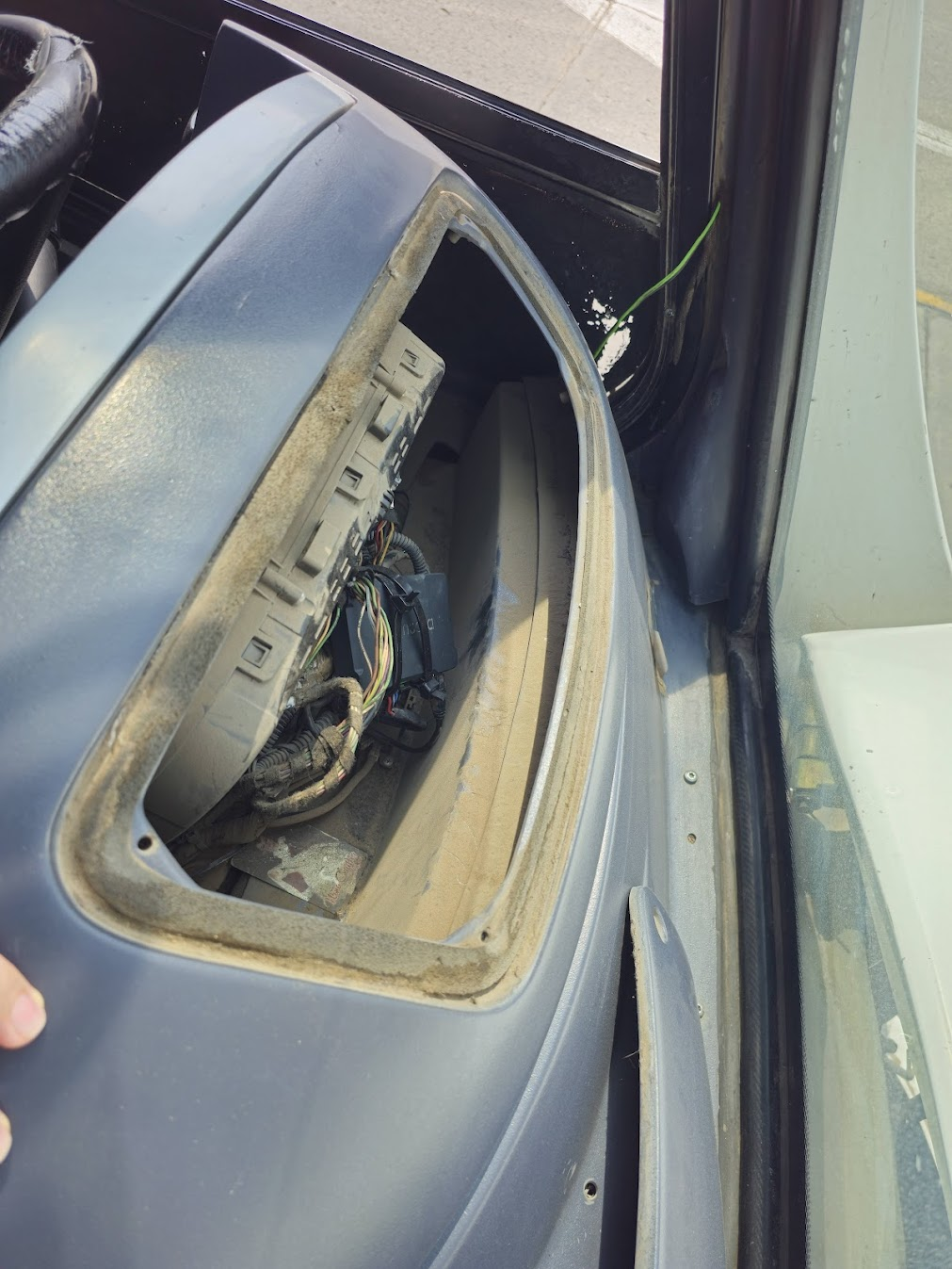

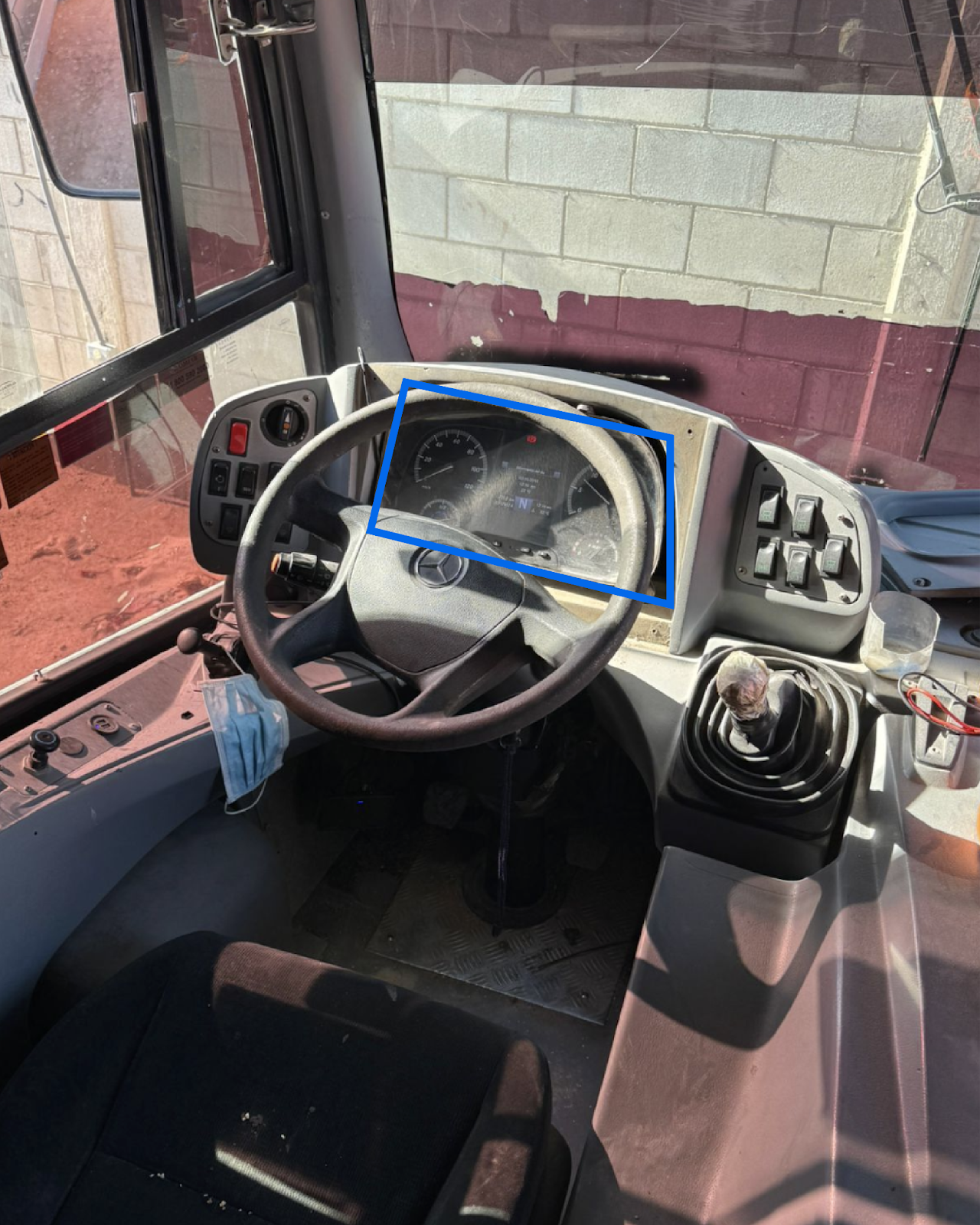

Locatie: Achter het stuurwielpaneel op de kabelboom die de IPC voedt.

Getwist draadpaar: Blauw (CAN_H) en geel (CAN_L)

Diagnostische kabel: zware vrachtwagen of FMS (verifieer FMS-activering)

Locatie: In de buurt van de FMS-connector.

Getwist draadpaar: Oranje (#7006) CAN_H en groen (#7007) CAN_L

Diagnostische kabel: OBDII

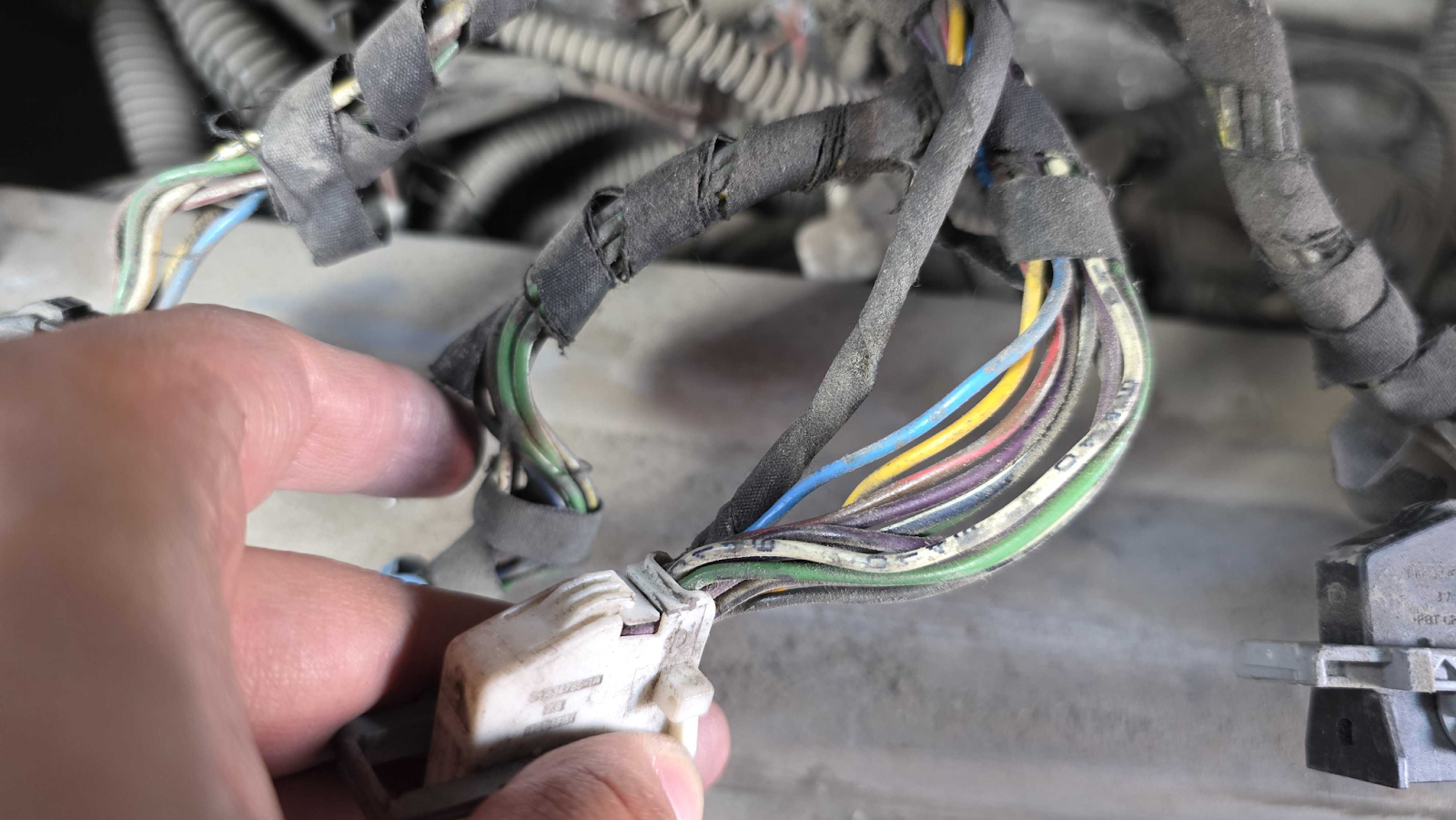

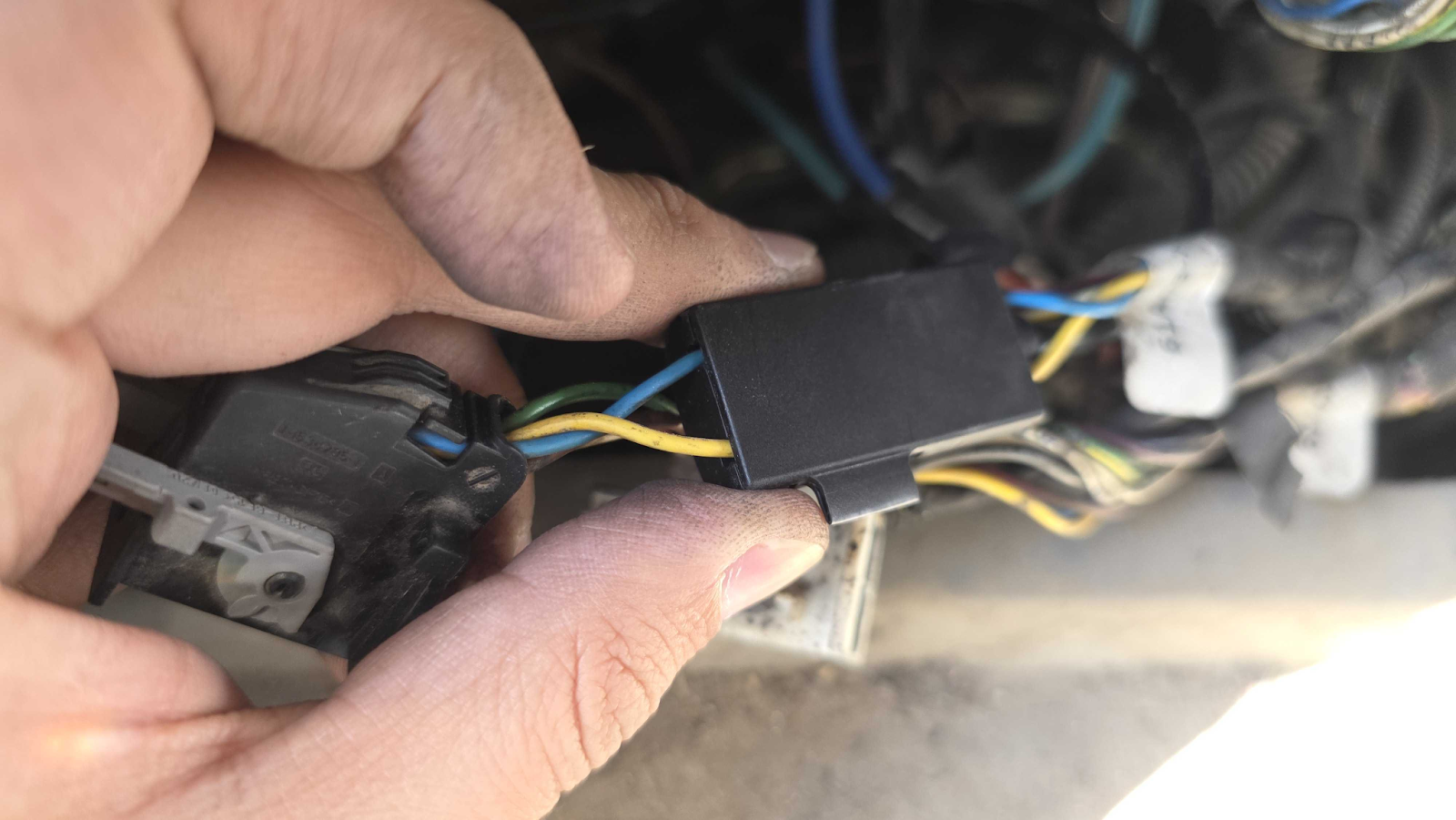

Locatie: Achter het dashboardpaneel van de chauffeur bij de witte connector.

Getwist draadpaar: Blauw (CAN_H) en geel (CAN_L)

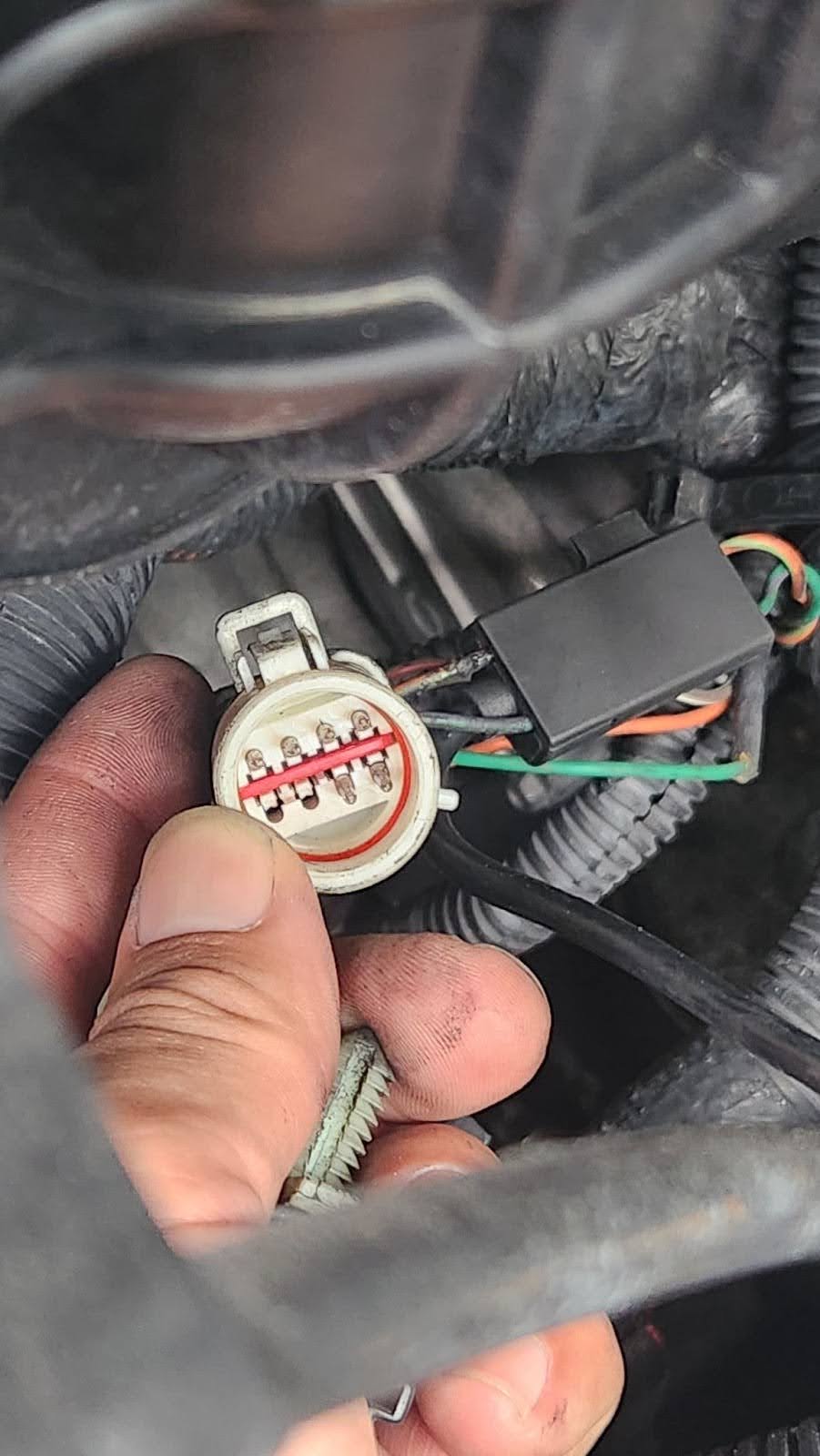

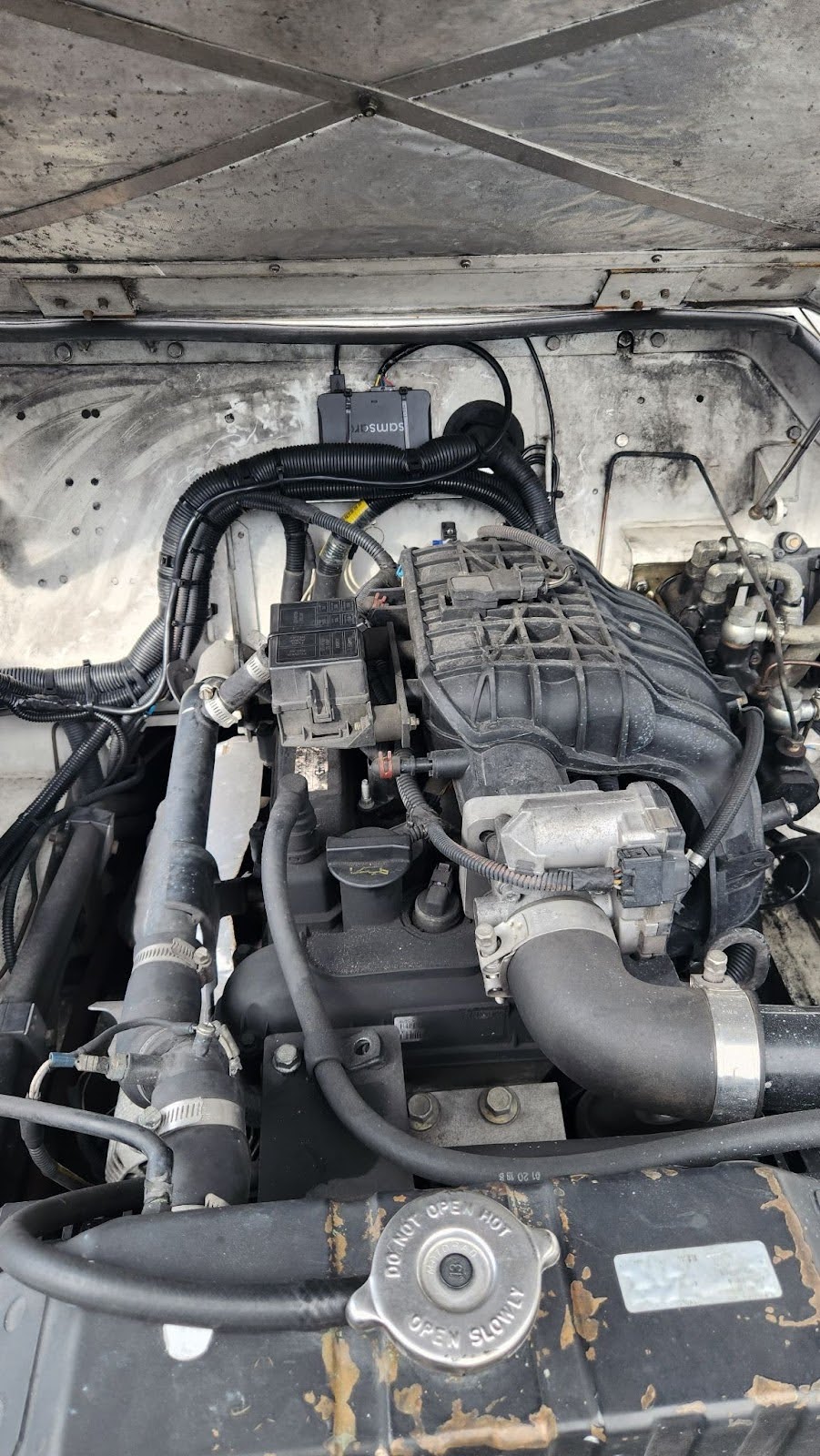

Locatie: Onder de motorkap bij een ronde witte 8-polige connector.

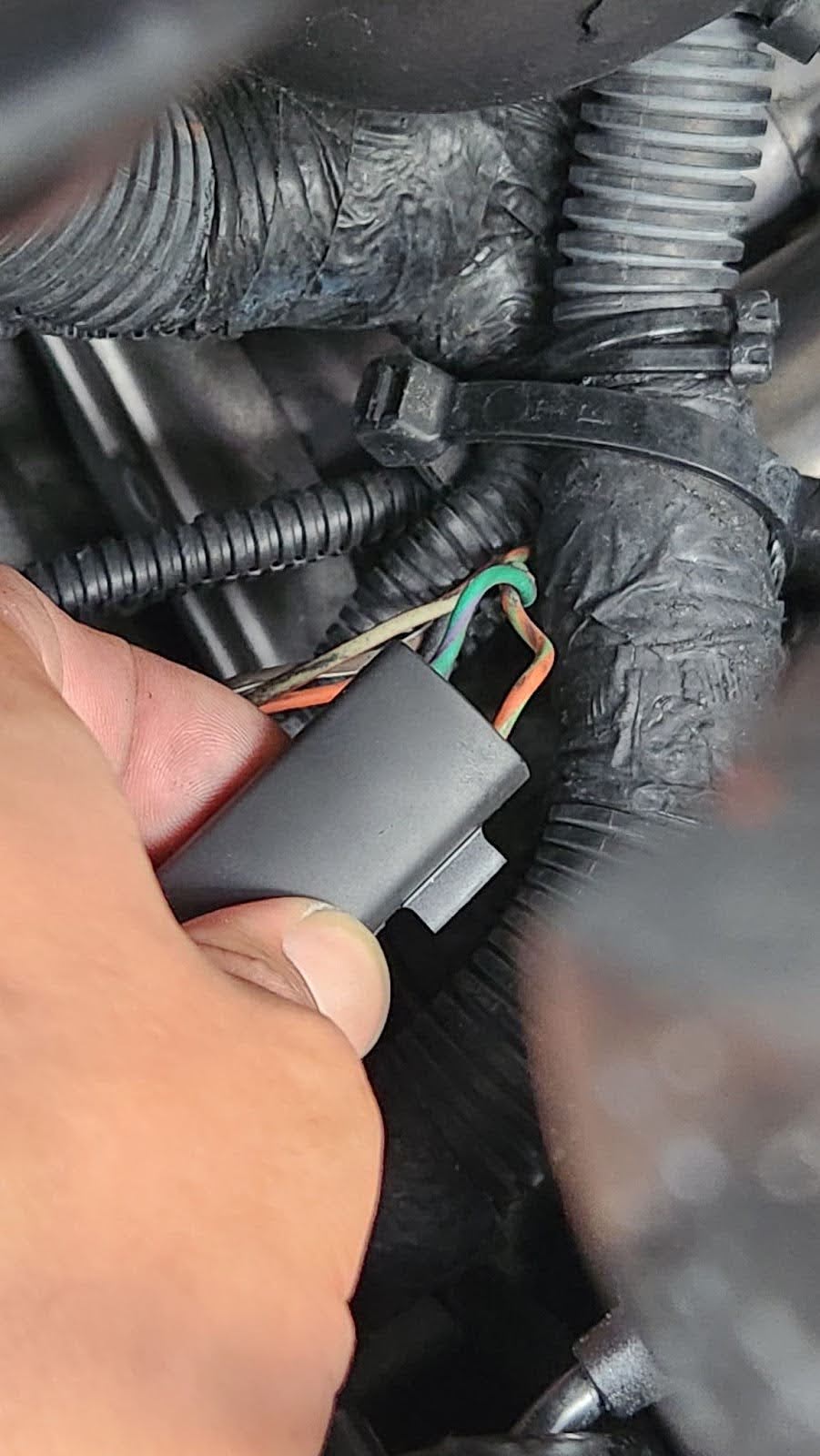

Getwist aderpaar: CAN-draden achter de 8-polige connector (controleer CAN_H en CAN_L vóór de bevestiging).

Installatieopmerking: Bevestig de Duckbill aan de CAN-draden achter de connector en zorg ervoor dat het getwiste aderpaar intact blijft en na de installatie correct is geleid.
