ACC-VG-ACCR voor VG54 en VG55
De contactloze CAN-lezer met eendenbekclip is een niet-invasief hardwareapparaat dat voertuigdiagnosegegevens vastlegt door passief te luisteren naar de Controller Area Network (CAN)-bus. In plaats van te knippen, te solderen of stekkers aan te sluiten, klemt het apparaat zich stevig om de getwiste paargeleiders voor CAN high en CAN low om signalen veilig en betrouwbaar uit te lezen. Deze aanpak maakt snellere installaties mogelijk, voorkomt risico’s voor voertuiggaranties en biedt flexibiliteit om gegevens uit aanvullende CAN-netwerken te benaderen.
Deze handleiding behandelt op hoofdlijnen de stappen voor het installeren van een contactloze CAN-lezer op ondersteunde voertuigtypen. Zij is bedoeld om installateurs te helpen de meest geschikte CAN-kabelbomen te vinden en te benaderen met niet-invasieve, garantieveilige contactloze methoden.
|

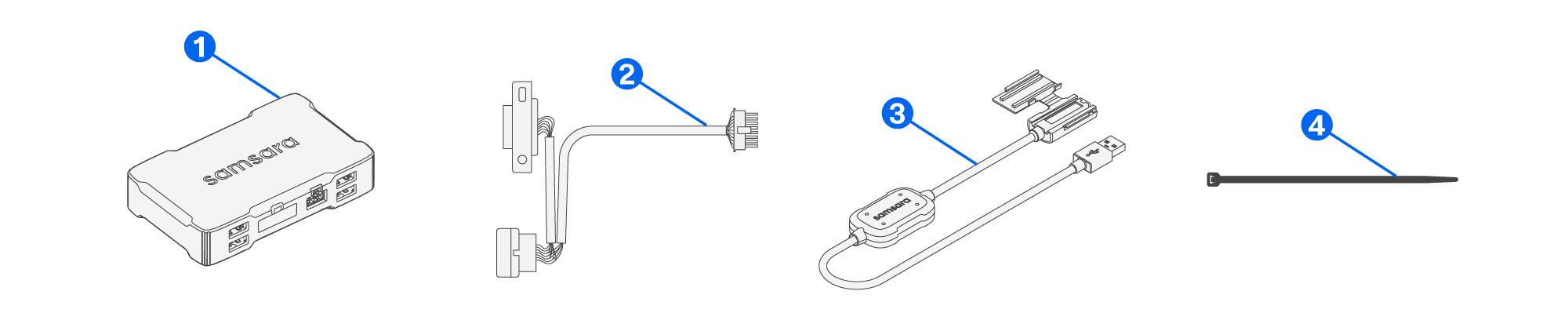

Afbeelding |
Aantal |
Beschrijving |
|---|---|---|
|
|
1 |
Voertuiggateway (VG54 of VG55) |
|
|
1 |
VG-kabel |
|
|
1 |
Samsara contactloos CAN-apparaat |
|
|
Indien nodig |
Kabelbinders |
|
Aanvullend gereedschap, niet meegeleverd |
||
|
1 |
Gereedschap voor het verwijderen van interieurbekleding |
|
|
1 |
Zaklamp |
|
|
1 |
Multimeter (optioneel, voor verificatie van CAN-draden) |
|
|
1 |
Smartphone met camera (voor documentatie) |
|
-
Installeer de voertuiggateway.
Gebruik de Cable Selection Tool om de beste voedingskabel voor de voertuiggateway te bepalen.
Diagnostische kabels hebben de voorkeur, maar uitsluitend-voedingskabels zijn acceptabel als dit wordt aanbevolen voor het merk, model en bouwjaar (MMY). Verifieer de installatie door te bevestigen dat de voertuiggateway is gekoppeld aan de juiste organisatie-ID in de Samsara-dashboard.
-
Bereid het voertuig voor.
Zet het contact uit en verwijder de sleutel. Laat de CAN-bus in de slaapstand gaan (meestal 5–10 minuten) of volg de uitschakelprocedure van de fabrikant.
-
Zoek een geschikt CAN-toegangspunt.
Identificeer een toegankelijke kabelboom waar de CAN-bus niet-invasief kan worden uitgelezen. Gebruikelijke locaties zijn onder het dashboard, achter het instrumentenpaneel of bij de body control module (BCM). Gebruik demontagegereedschap voor interieurdelen om bedrading bloot te leggen indien nodig. Voor meer informatie, zie Voorbeelden van toegangspunten voor contactloze CAN-lezers.
Test bij eerste installaties zo nodig meerdere toegangspunten om een schone, stabiele signaalopname te waarborgen.
-
Identificeer de CAN high- en CAN low-draden.

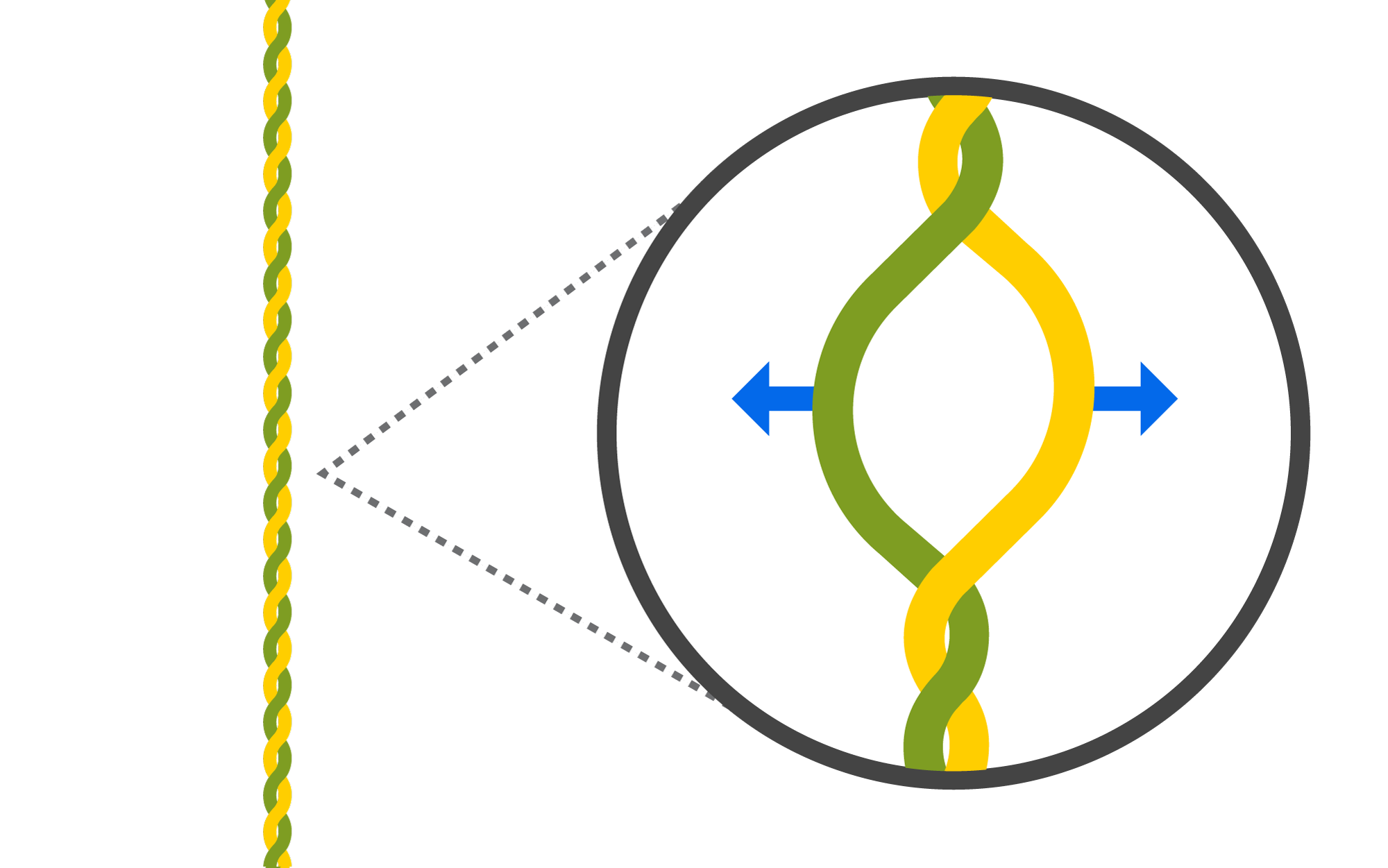

Zoek het getwiste paar draden dat CAN high en CAN low vertegenwoordigt. Deze hebben doorgaans complementaire kleurcodes (bijvoorbeeld wit-blauw, geel-groen of oranje-bruin).
Controleer zo nodig de signaalniveaus met een multimeter: 0 V stationair, ~2,5 V actief, met een differentiaal van circa 1 V tussen het paar.
Opmerking
Kleurcodes kunnen per OEM verschillen, vooral bij elektrische of speciale voertuigen. Raadpleeg de servicehandleiding van de OEM voor een nauwkeurige draadderkenning.
-
Installeer de contactloze CAN-lezer.

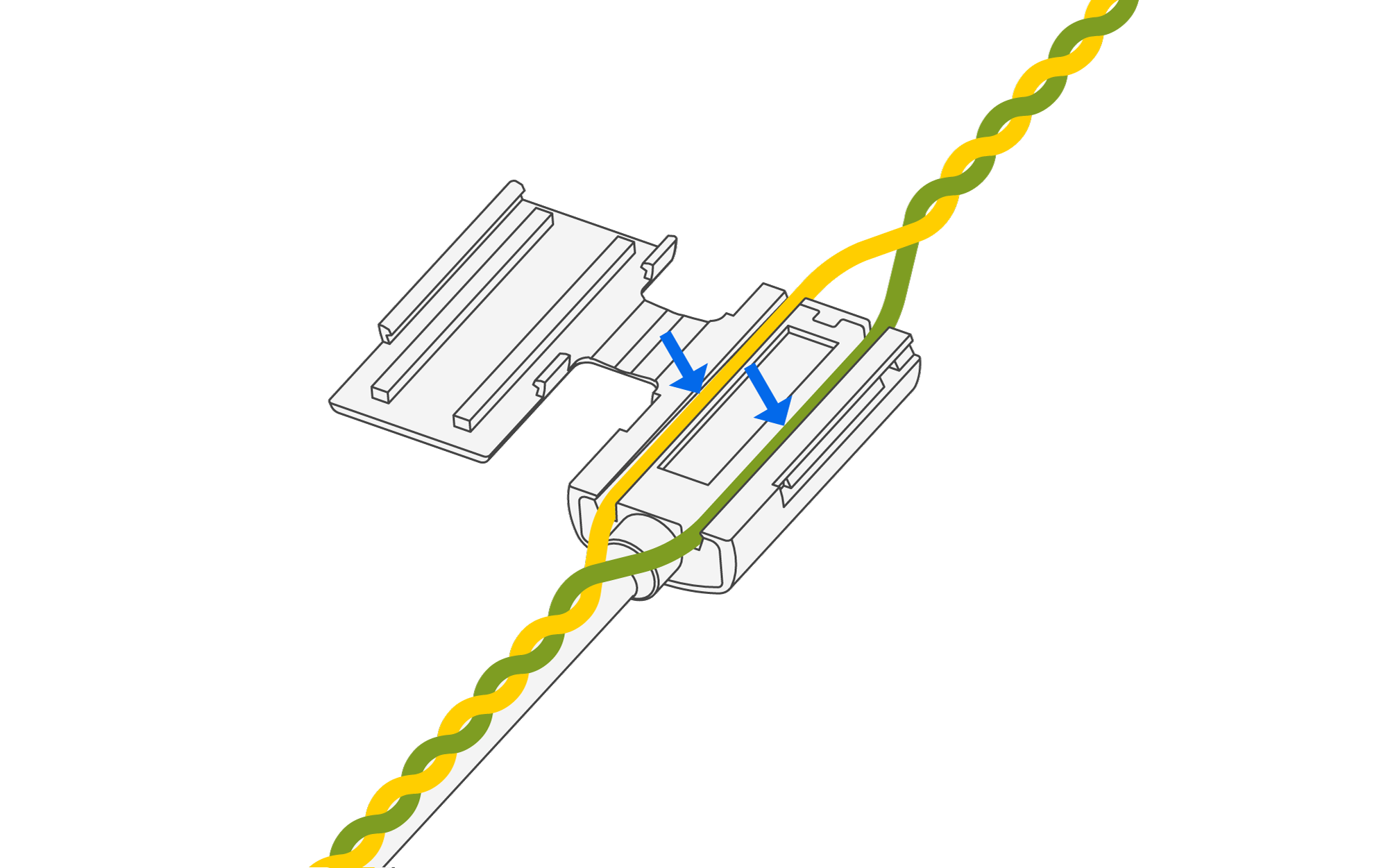

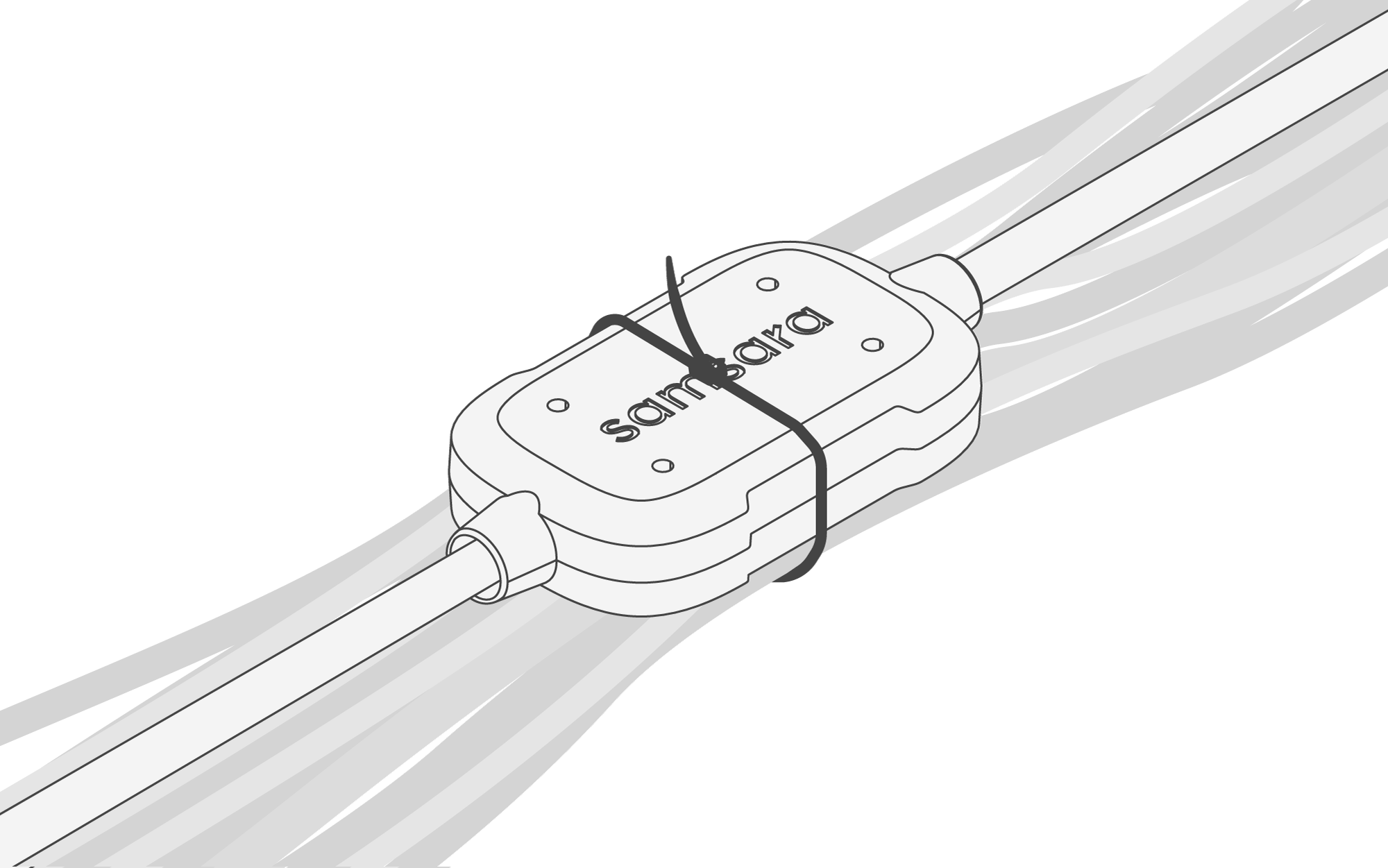

Klem de reader stevig over het geïdentificeerde getwiste aderpaar. Zorg voor stevig contact en een stabiele uitlijning van de reader over de draadisolatie.
-
Verifieer de installatie.
Het vinden van een getwist paar CAN-draden garandeert niet altijd een succesvolle gegevensvastlegging. Valideer de signaalkwaliteit voordat u de installatie voltooit.
-
Schakel het voertuig in en controleer of de LED van de voertuiggateway groen wordt, wat op een datastroom duidt.
-
Controleer de Samsara-dashboard om te bevestigen dat diagnosesignalen zoals verwacht worden weergegeven.
-
-
Voltooi de installatie.
-
Maak een duidelijke foto van de locatie van het CAN-aftakpunt voor documentatie.
-
Plaats eventuele verwijderde bekleding of panelen terug en registreer de installatiegegevens in de Samsara-dashboard of in de interne tracker.
-
Deze installatiehandleiding bevat typische informatie die specifiek is voor producten die zijn vervaardigd op het moment van publicatie. De inhoud van deze gids vormt geen garantie en is uitsluitend bedoeld ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om bij het installeren van deze hardware te voldoen aan alle toepasselijke wetten, verordeningen en privacyrechten in uw rechtsgebied.
Probeer dit product niet te repareren, gebruik geen vervangende onderdelen van derden met dit product en open of wijzig dit product op geen enkele andere manier, behalve in overeenstemming met de producthandleidingen of zoals anderszins geïnstrueerd door Samsara. Het nalaten hiervan kan leiden tot materiële schade, lichamelijk letsel veroorzaken of uw productgarantie ongeldig maken.
Elke installatie die niet in overeenstemming is met de instructies in de installatiehandleiding of anderszins in de Documentatie, of gebruik van dit product anders dan beschreven door de relevante IP-classificatie of aanbevolen bedrijfsomstandigheden, kan leiden tot onverwachte uitvaltijd, systeemstoringen, lichamelijk letsel of materiële schade, inclusief waterschade. Het niet opvolgen van deze aanwijzingen kan ernstig letsel of de dood tot gevolg hebben.
Deze hardware en eventuele bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden en kunnen de werking van dergelijke producten en/of diensten van derden verstoren of garanties daarvoor ongeldig maken.
Installeer of verstel geen hardware tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de chauffeur, de bediening van de voertuigbesturingen kan belemmeren, of op of in de buurt van airbagpanelen of binnen het werkbereik van een airbag.
Installeer deze hardware niet op of in de buurt van ontvlambare of anderszins gevaarlijke materialen. Deze hardware kan barsten als zij in de buurt van ontvlambare of andere gevaarlijke materialen wordt geplaatst, wat een risico op brand, verbranding, schok of ander ernstig letsel met zich meebrengt. Dit product bevat condensatoren, die een potentieel brand-, explosie-, elektrische schok- of verbrandingsgevaar kunnen vormen. Raak geen condensatoren aan binnen deze hardware.
Let alstublieft altijd goed op uw omgeving en rijd veilig; houd u aan alle verkeersregels en let te allen tijde op de weg- en rijomstandigheden. Vertrouw er niet op dat het product de chauffeur een waarschuwing geeft voor veiligheidsrisico’s of botsingen voorkomt. De hardware en bijbehorende software werken mogelijk niet zoals bedoeld, afhankelijk van de wegomstandigheden, andere voertuigen, het weer en andere factoren.
|
|
Dit symbool op de product(en) en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet met het gewone huisvuil mogen worden gemengd. Voor de juiste behandeling, terugwinning en recycling dient u dit product of deze producten naar de aangewezen inzamelpunten te brengen waar het gratis wordt geaccepteerd. |
