Samsara ondersteunt integratie met Carrier-koelcontainers van het type X4 en Vector 8xxx om toegang en controle van derden mogelijk te maken. Samsara kan op een Carrier-koelcontainers worden aangesloten met een officieel ondersteunde toegangsmodule van derden die ontworpen is door Carrier.
Controleer bij uw lokale Carrier-dealer voordat u uw apparatuur installeert of een Carrier Data Gateway (CDG) op de koelcontainer kan worden geïnstalleerd en of de CDG de nodige software-update heeft om de Samsara-integratie te ondersteunen. Samsara raadt aan om contact op te nemen met een plaatselijke dealer die de CDG kan installeren op de locatie waar uw apparatuur zich bevindt.
Nadat u de benodigde onderdelen heeft aangeschaft, laat u de CDG installeren door een door Carrier opgeleide technicus. Tijdens de installatie van de CDG voeren de technici van Carrier een software-upgrade uit naar de juiste minimumversie of hoger, afhankelijk van de generatie van de APX-controller (zie tabel) van de besturingseenheid van de koelcontainer en configureren ze de CDG-software om toegang te krijgen tot AG26. Neem bij installatie contact op met uw Carrier-dealer om te controleren of de APX-eenheid voorzien is van de F12 -zekering.
Belangrijk
Carrier heeft de verkoop van de Carrier Data Gateway (CDG) stopgezet. Als gevolg hiervan zijn de kabels CBL-AG-ARCR-X4 en CBL-AG-ARCR-VT voor gebruik met de CDG nu ook uit de handel.
Als u de CDG al hebt en de kabels toch wilt kopen, neem dan contact op met uw klantenservicemedewerker bij Samsara
Anders wordt aanbevolen om de OEM cloud-API (zie Integrate with Carrier Lynx) te gebruiken voor directe integratie met de koelcontainer. U kunt ook een A7WY- of APWR-kabel gebruiken in plaats van de Carrier-kabel.
Voor de integratie met de Carrier-koelcontainer moet u eerst de volgende onderdelen aanschaffen:
-
Samsara Gateway HW-AG26
-
Samsara-kabel voor uw model (zie onderstaande tabel)
-

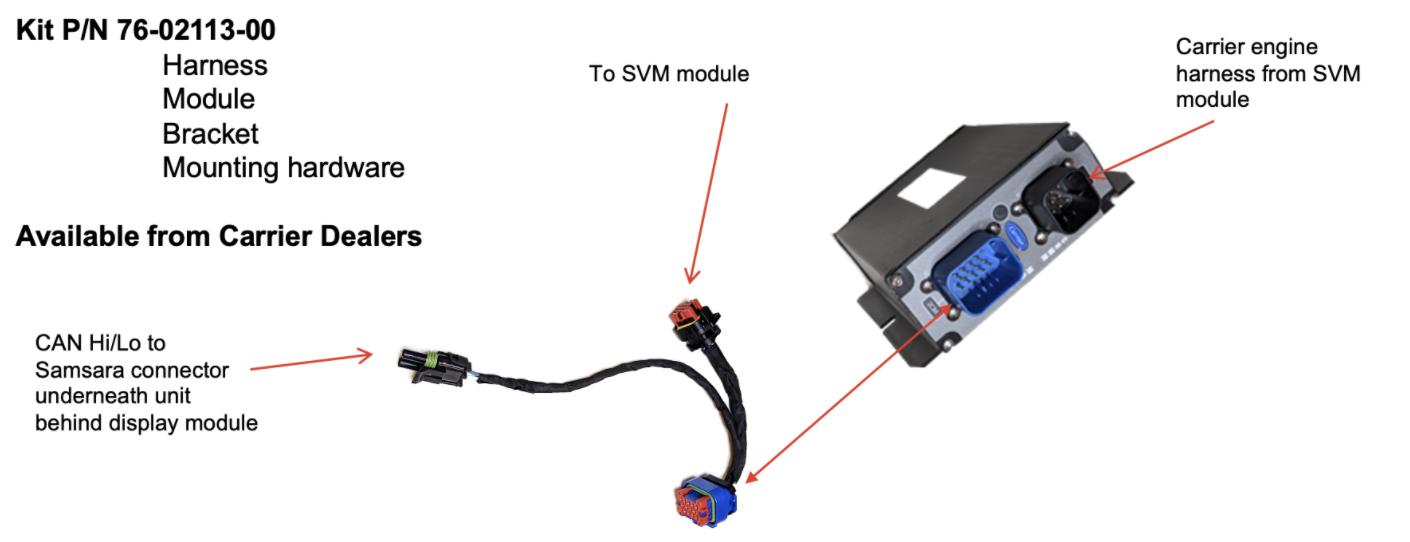

CDG-set die bestaat uit:
-
Y-split harnas
-
CDG
-
Montagebeugel
-
Montagemateriaal
-
Gebruik de onderstaande tabel of neem contact op met uw plaatselijke Carrier-dealer om de juiste installatieset te vinden voor het jaar en model.
|
Jaar |
Model |
Generatie Carrier-microcontroller |
Minimale APX SW |
Samsara-kabel |
Nummer Carrier Gateway-set |
|---|---|---|---|---|---|
|
2013- nov 2020 |
X4 |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-X4 |
76-02113-00 |
|
Nov 2020 - heden |
APX Gen 2 |
5.81.00 (standaard voor de meeste nieuwe koelcontainers) |
76-00972-03 |
||
|
2013- jul 2020 |
Vector 8xx-serie |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-VT |
76-02113-00 |
|
Jul 2020 - heden |
APX Gen 2 |
5.81.00 (standaard voor de meeste nieuwe koelcontainers) |
76-00972-03 |
Nadat de CDG-installatie is voltooid, kunt u de AG26 installeren. Gebruik het volgende proces en afbeeldingen om de AG26 op uw Carrier-koelcontainer te installeren:
|
|
|

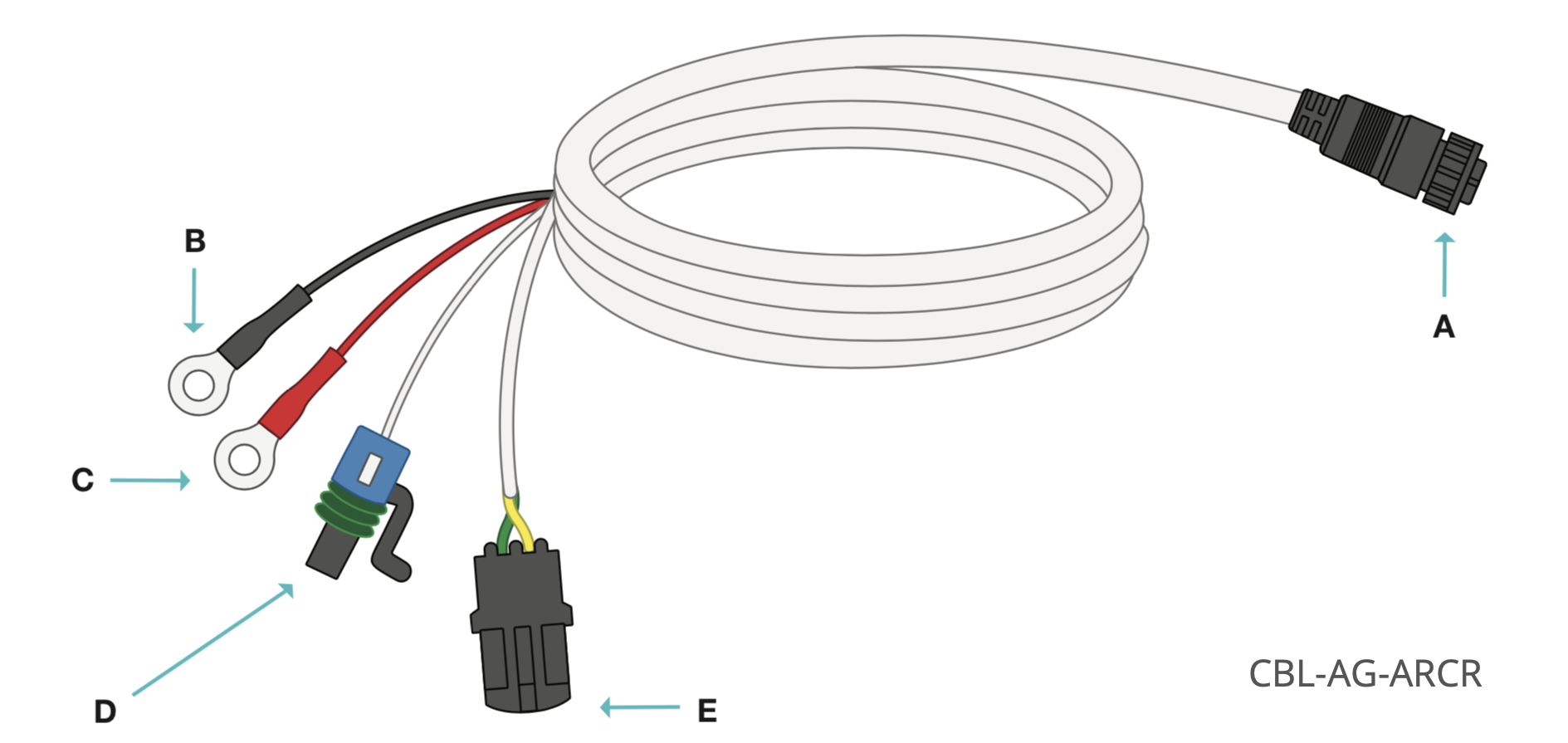

Figuur 1: AG26 kabel voor koelcontainer
|
|
|

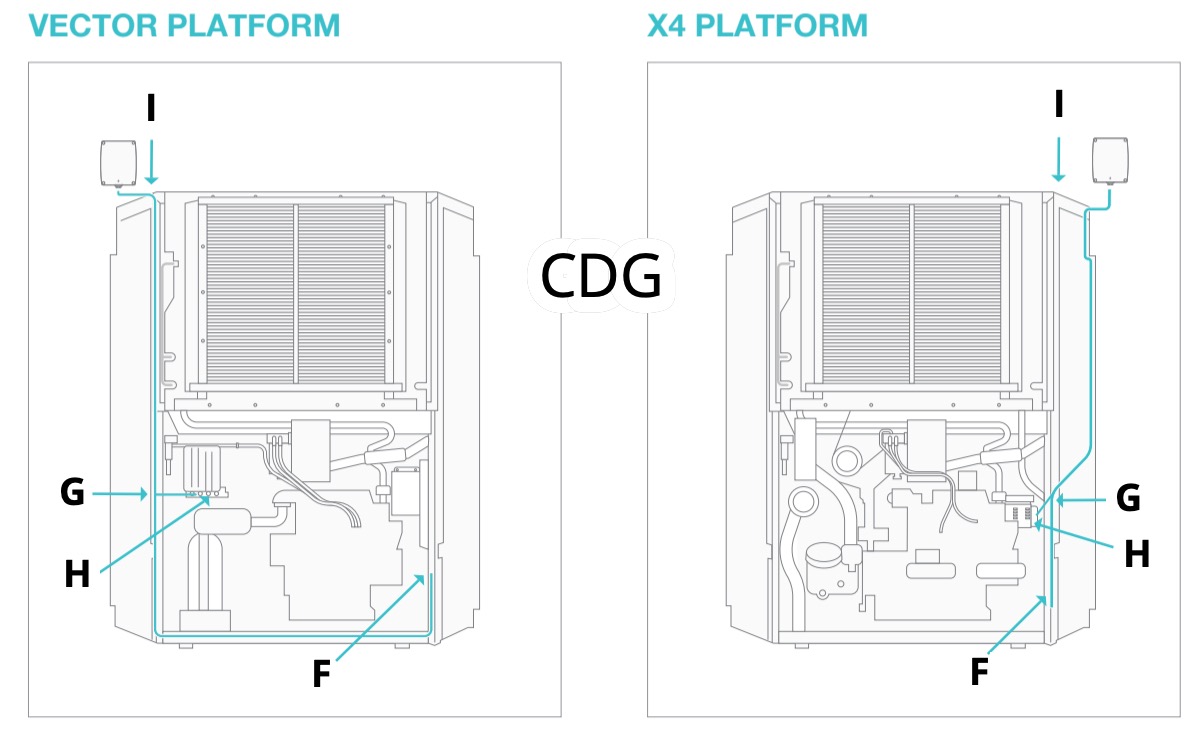

Figuur 2: Carrier Data Gateway (CDG)
-
Bevestig de twee ringklemmen, massa (B) en voeding (C) van de CLB-AG-ARCR-kabel aan de onderkant van de acculader van de koelcontainer.
De acculader bevindt zich linksonder in de koeleenheid. Deze twee aansluitingen halen stroom rechtstreeks uit de accu van de koeleenheid naar de AG26 voor een constante stroomvoorziening en om realtime tracking van aanhangwagens mogelijk te maken, zelfs wanneer de koeleenheid uit staat.
-
Sluit de CAN HiLo-connector (E) van de CBL-AG-ARCR-kabel aan op de CAN HiLo-connector op de CDG (F).
-
Sluit de SATPWR-connector (D) van de Samsara-kabel aan op de SATPWR-connector van de koelcontainer.
Op Vector 8xxx-modellen bevindt de SATPWR-connector zich onder of achter het APX-bedieningspaneel en de SVM. De CDG is verbonden met en bevindt zich naast de SVM. De SATPWR-connector van X4-modellen is een blanco kabeluiteinde dat deel uitmaakt van de koeleenheid. Er wordt 5 V aangegeven op een multimeter wanneer de koelcontainer is ingeschakeld.
-
Sluit de kabel (A) aan op de AG26 en draai om te vergrendelen.
De LED op de AG26 knippert oranje tijdens het aansluiten en wordt groen zodra hij is aangesloten. Als het lampje continu oranje brandt, controleer dan of u zich in een gebied met een goede mobiele ontvangst bevindt. Raadpleeg de handleiding voor probleemoplossing voor de Asset Gateway voor meer tips bij problemen.
