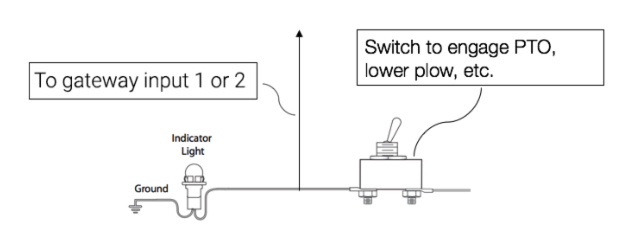

Elke voertuiggateway (VG) ondersteunt hulpingangen voor het aansluiten van extra apparaten. Met behulp van de CBL-VG-CAUX-kabel kunt u tot vijf extra lijnen rechtstreeks op de VG54 of VG55 aansluiten. Met deze opstelling kunt u meerdere accessoires in serie schakelen, zoals paniek- of privacyknoppen, terwijl er nog steeds hulpingangen zijn voor ongebruikte lijnen. Indien nodig kunt u ook deAux-ingangshub (ACC-AUX) installeren om tot acht extra ingangen aan te sluiten.
De CBL-VG-CAUX-kabel, compatibel met de VG54 en VG55 modellen, maakt gebruik van aux-ingangslinies 1 tot en met 5. Wanneer de aux-ingangshub (ACC-CAUX) wordt gebruikt, komen deze ingangen overeen met invoerlijnen 6 tot en met 13. De volgende tabel geeft de geschikte hardware voor elke aux-ingangslinie aan:

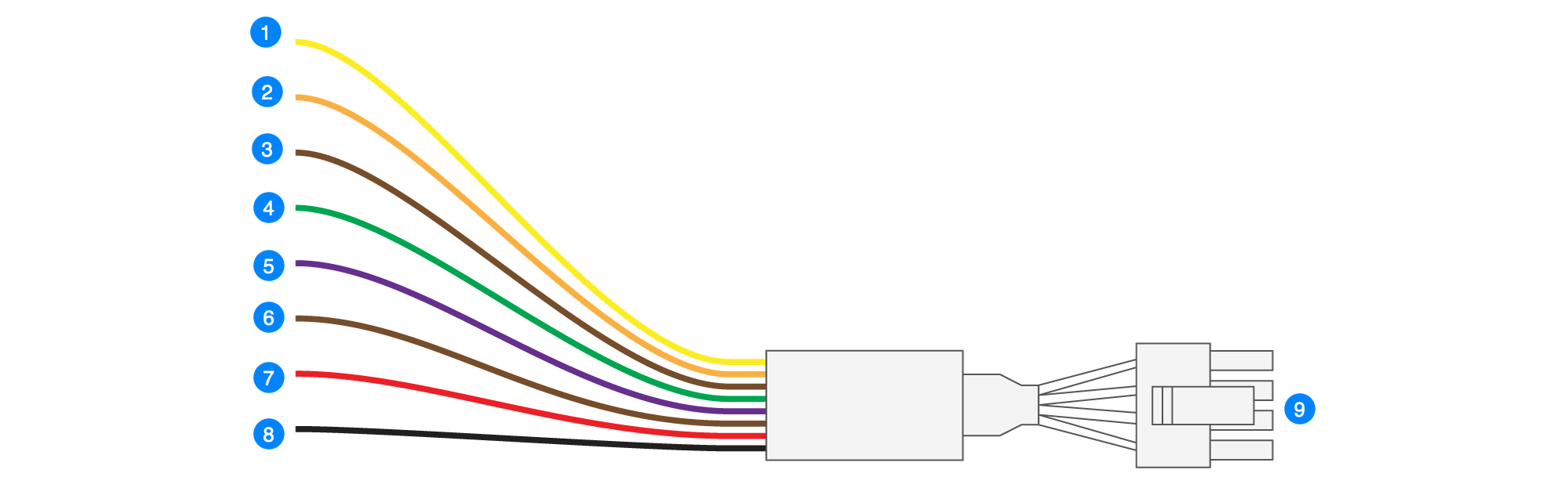

Draadkleur |
Beschrijving |
||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Geel |
||||||||||||||||||||||||||||||||||||||||||||||||
|
Sinaasappel |
||||||||||||||||||||||||||||||||||||||||||||||||
|
Bruin |
AUX Ingang 3 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
Groen |
AUX-ingang 4 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
Paars |
AUX-ingang 5 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
Blauw |
AUX Uitgang 1 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
Rood |
||||||||||||||||||||||||||||||||||||||||||||||||
|
Zwart |
Aarde |
|||||||||||||||||||||||||||||||||||||||||||||||
|
— |
Aansluiting voor hulpingangen |
|||||||||||||||||||||||||||||||||||||||||||||||
[a] Niet gebruiken als de Samsara paniekknop is geïnstalleerd. [b] Niet gebruiken als de Samsara privacyknop is geïnstalleerd. [c] De spanningsbron is de asset batterij, dus de spanning blijft constant, zelfs wanneer de motor van het voertuig uit staat. |

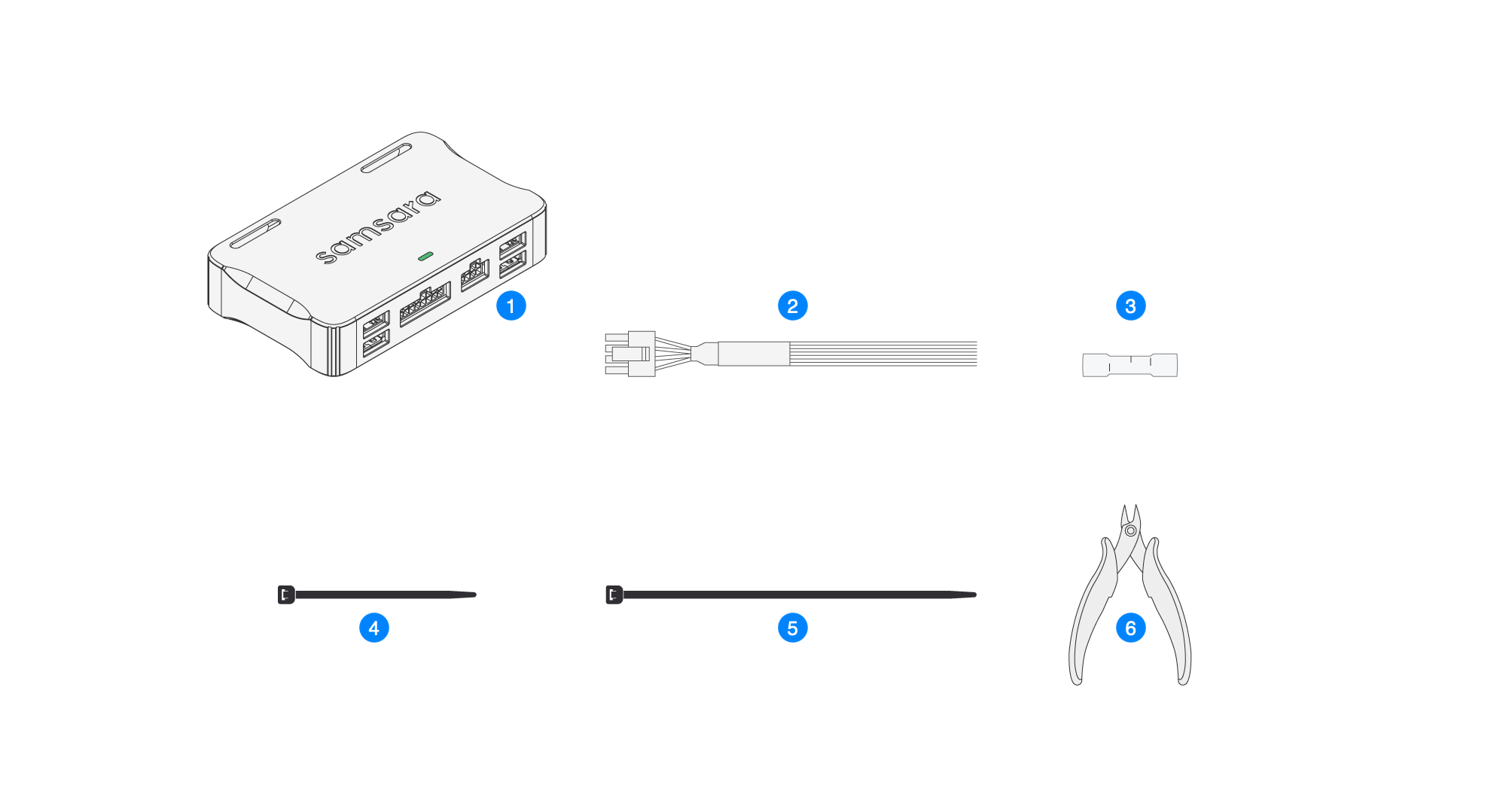

Wat je nodig zult hebben
Hoeveelheid |
Beschrijving |
|
---|---|---|
|
1 |
Voertuiggateway |
|
1 |
Accessoire hulpkabel |
|
8 |
Stootverbinder |
|
8 |
Korte en smalle kabelbinder (kabeltas) |
|
2 |
Lange en smalle kabelbinder (box van voertuiggateway) |
|
1 |
Tang met platte bek (niet meegeleverd) |
Om extra ingangen op uw VG aan te sluiten:
-

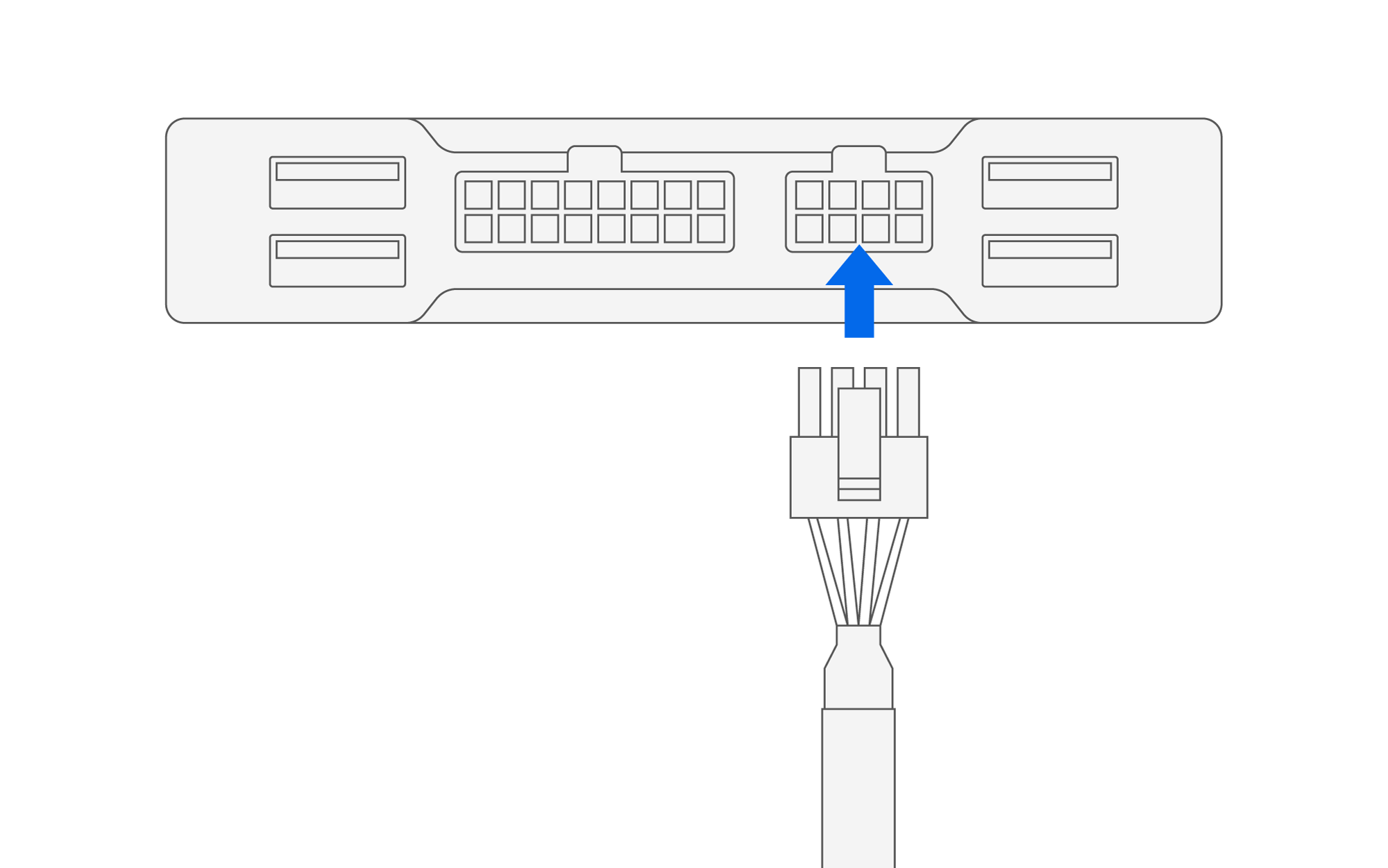

Sluit de Samsara-kabel aan op de 8-pins poort op de VG.
-
Identificeer de juiste draadkleur voor het aansluiten van uw apparatuur op de aux-ingang.
Voor meer informatie, zie Invoerkabeltoewijzing.
-

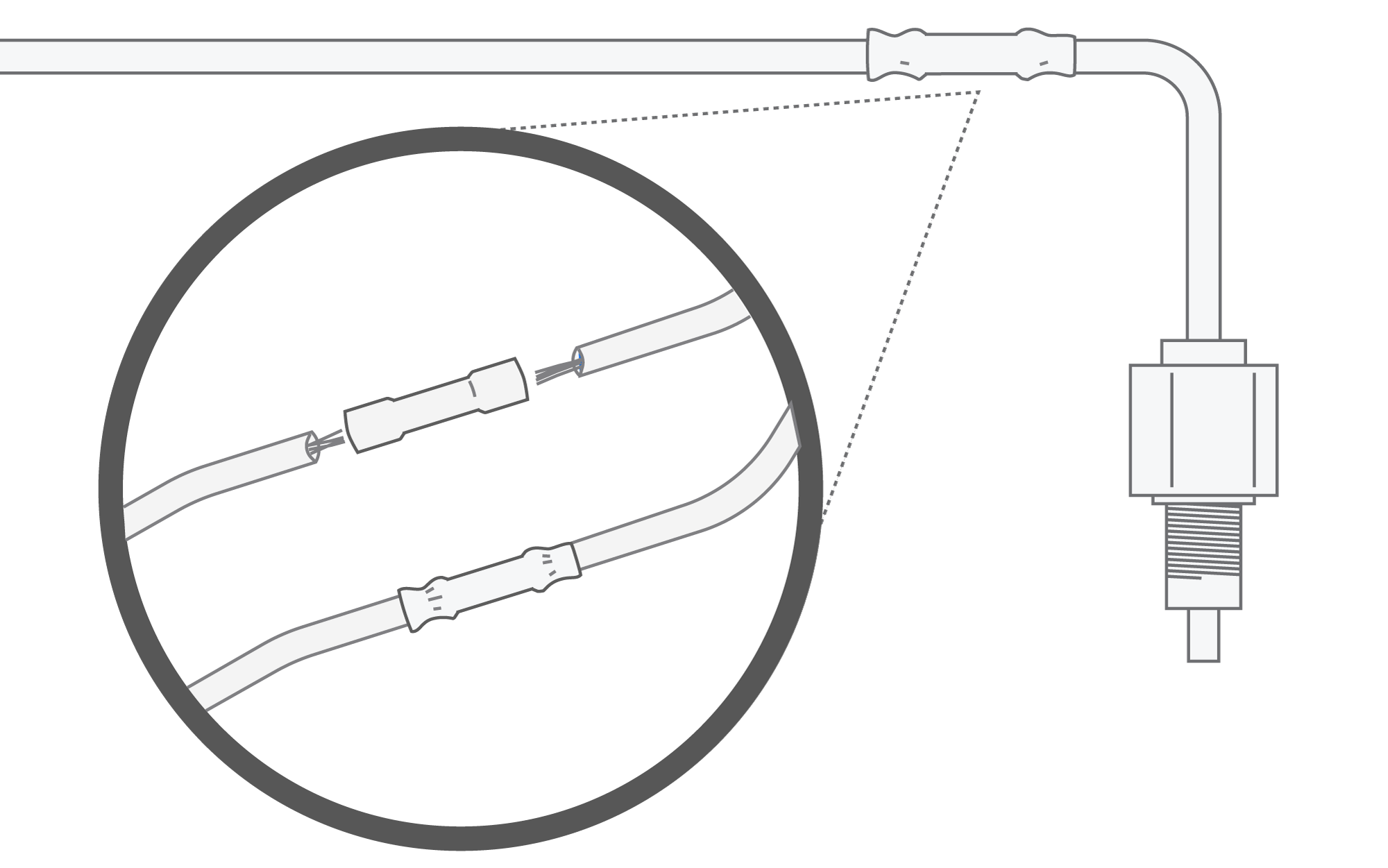

Gebruik een stootverbinding om AUX-draden aan te sluiten op sensoringangen die u wilt monitoren.
Gebruik koperdraad van maat 20 (aanbevolen).
-
Als er extra hulpingangen nodig zijn, sluit u de ingangen aan op de aux-ingangshub (ACC-AUX) en sluit u de hub aan op de USB-poort op de VG.
-
Controleer de spanning op de ingang met een voltmeter.
Wanneer de spanning 5 V overschrijdt, beschouwt de VG het apparaat als Aan. Een spanning onder 3,3 V wordt als Uit beschouwd. Als de spanning uit blijft, controleer dan opnieuw de pintoewijzingen en of de draden stevig zijn aangesloten.
-
Voltooi de installatie vanaf het Samsara-dashboard. Zie Een hulpingang configureren.
Nadat u uw hulpapparaten hebt geïnstalleerd, is de informatie vrijwel onmiddellijk beschikbaar in de Samsara-dashboard. Bekijk de Apparatuurrapport en Vlootoverzicht om te zien hoe en waar uw wagenpark de apparatuur gebruikt.
Deze installatiehandleiding bevat specifieke informatie voor producten die op het moment van publicatie werden vervaardigd. De inhoud van deze handleiding vormt geen garantie en dient alleen ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om te voldoen aan alle toepasselijke wetten en verordeningen bij het installeren van deze hardware.
Probeer dit product niet te repareren, gebruik geen vervangingsonderdelen van derden voor dit product en pas dit product niet op een andere manier aan, behalve in overeenstemming met de producthandleidingen of zoals anderszins aangegeven door Samsara. Het niet opvolgen van deze aanwijzingen kan leiden tot materiële schade, lichamelijk letsel of het vervallen van de garantie.
Elke installatie die niet in overeenstemming is met de instructies in de installatiehandleiding of anderszins in de Documentatie of gebruik van dit product anders dan beschreven door de relevante IP-classificatie of aanbevolen bedrijfsinstructies kan leiden tot onverwachte uitvaltijd, systeemstoringen, lichamelijk letsel of materiële schade, inclusief waterschade. Het niet opvolgen van deze aanwijzingen kan ernstig letsel of de dood tot gevolg hebben.
Deze hardware en eventuele bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden en kunnen de werking van dergelijke producten en/of diensten van derden verstoren of garanties voor dergelijke producten en/of diensten van derden ongeldig maken.
Installeer geen hardware terwijl het voertuig niet is gezekerd of terwijl het voertuig is ingeschakeld, tenzij de installatiehandleiding aangeeft dat u het voertuig moet inschakelen. Installeer of wijzig hardware niet tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de bestuurder of de bediening van het voertuig kan belemmeren, in de buurt van airbagpanelen of binnen het werkbereik van een airbag.
Installeer deze hardware niet op of in de buurt van ontvlambare of anderszins gevaarlijke materialen. Deze hardware kan exploderen als deze in de buurt van ontvlambare of andere gevaarlijke materialen wordt geplaatst, waardoor een risico op brand, brandwonden, schokken of ander ernstig letsel ontstaat. Dit product bevat condensatoren die brand, een explosie, een elektrische schok of brandwonden kunnen veroorzaken. Raak de condensatoren in deze hardware niet aan.
Let altijd op uw omgeving en rij veilig, houd u aan alle verkeersregels en neem de weg- en rijomstandigheden te allen tijde in acht. Vertrouw niet op het product om de bestuurder te waarschuwen voor veiligheidsgevaren of om botsingen te voorkomen. De hardware en bijbehorende software werken mogelijk niet zoals bedoeld, afhankelijk van de wegomstandigheden, andere voertuigen, het weer en andere factoren.
Bewaar deze hardware tussen -40 °C en 85 °C. Als u deze hardware niet binnen het gespecificeerde temperatuurbereik bewaart, kan dit veiligheidsrisico's opleveren.
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Dit apparaat voldoet aan de RSS-norm(en) van ISED Canada voor uitsluiting van de vergunningsvereiste. Het gebruik is onderworpen aan de volgende twee voorwaarden:
(1) dit apparaat mag geen interferentie veroorzaken en (2) dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.
Dit symbool op de product(en) en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet met het gewone huisvuil mogen worden gemengd. Voor de juiste behandeling, terugwinning en recycling dient u dit product of deze producten naar de aangewezen inzamelpunten te brengen waar het gratis wordt geaccepteerd. |
