Elke Vehicle Gateway (VG) wordt geleverd met extra ingangen die u kunt gebruiken om extra apparaten op uw apparatuur aan te sluiten. U kunt maximaal twee hulplijnen rechtstreeks op de VG34 aansluiten. Om extra hulppoorten toe te voegen, sluit u een Aux-ingangshub (ACC-AUX).
Nadat u hulpapparaten hebt geïnstalleerd, is de informatie vrijwel onmiddellijk beschikbaar in de Samsara-dashboard. Bekijk de Apparatuur rapport en jouw Samsara-dashboard Vlootoverzicht ( ) om te zien hoe en waar uw wagenpark de apparatuur gebruikt.
Voor elke aux-ingang die u wilt aansluiten:
-

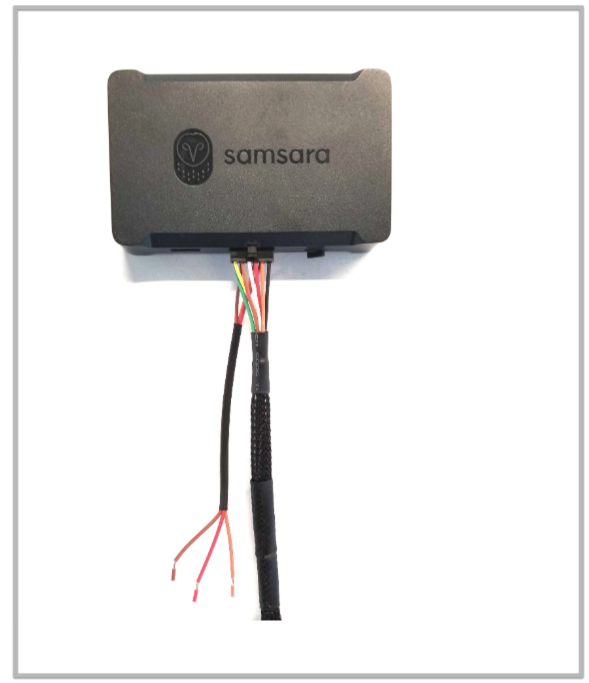

Verwijder de krimpkous van de varkensstaart zodat drie draden zichtbaar worden.
-
Lokaliseer de draden voor Ingang 1 en Ingang 2 met behulp van de volgende sleutel:
-
Ingang 1 = ROOD
-
Ingang 2 = ORANJE
-
Ongebruikte draad = BRUIN
Opmerking
Standaard OBD-kabelssleutel:
-
J1939: Ingang 1 (ROOD), Ingang 2 (ORANJE), Ongebruikte draad (BRUIN)
-
OBDII: Ingang 1 (GROEN), Ingang 2 (GEEL), Ongebruikte draad (BLAUW)
-
-

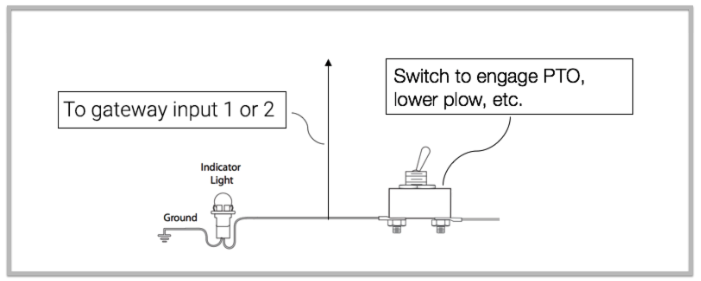

Sluit een van deze aan op het circuit van de door u gewenste apparatuur. Wij adviseren bedrading naar indicatielampjes, relais of schakelaars. Wij adviseren het gebruik van 20-gauge koperdraad.
-
Controleer de spanning op de ingang.
Een spanning onder 3,3V wordt als uit beschouwd. De spanning moet 5V overschrijden voordat de VG het apparaat als ingeschakeld beschouwt. Als de spanning uit blijft, controleer dan opnieuw de pin-toewijzingen en zorg ervoor dat de draden stevig zijn aangesloten.
-
Voltooi de installatie vanaf het Samsara-dashboard. Zie Een aux-ingang configureren.
