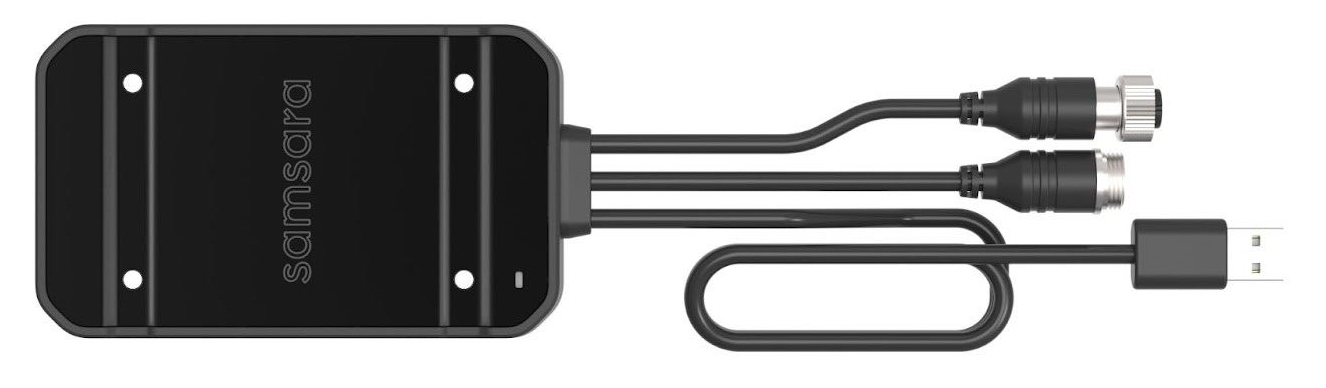

Met de HD Samsara Camera Connector kunt u uw huidige Samsara Dash Cam-configuratie uitbreiden en maximaal vier compatibele camera's van derden per voertuig aansluiten op uw Samsara-dashboard voertuig.

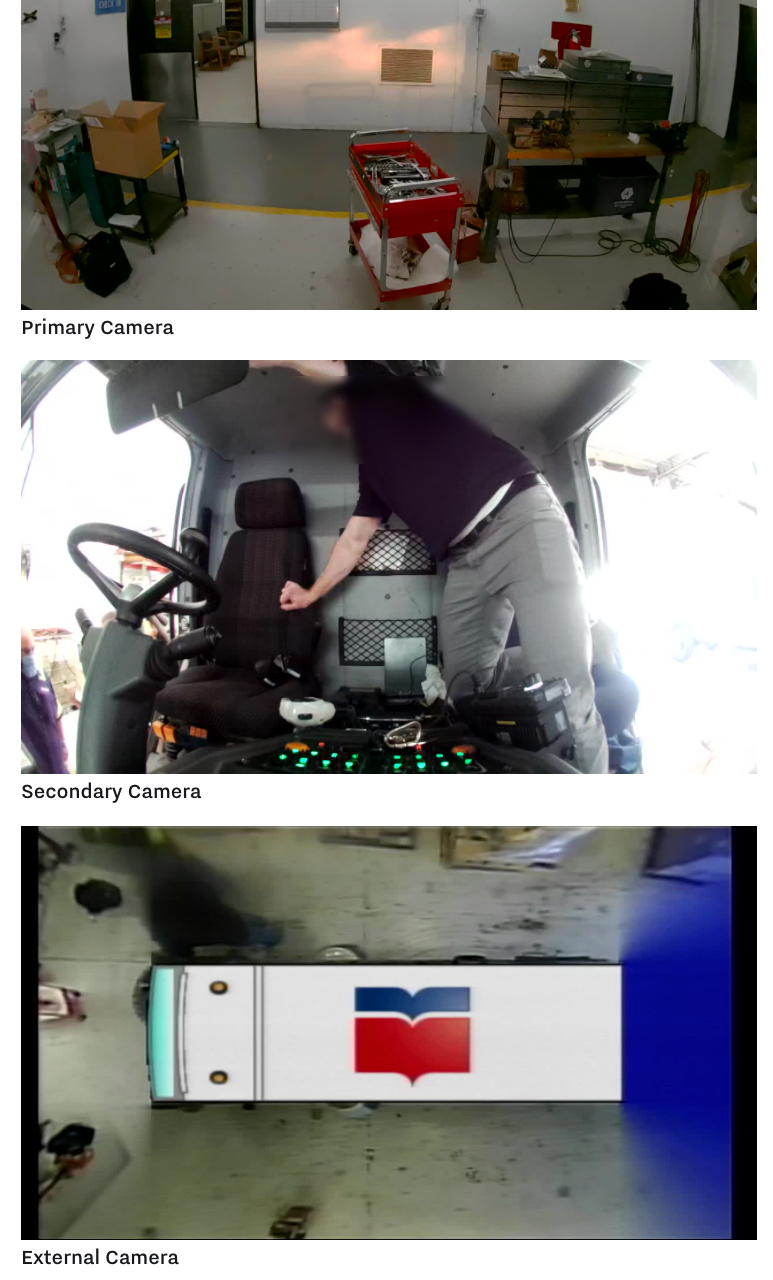

Voor een vergelijking van de functies van de Samsara Camera Connector en om te bekijken welke functies beschikbaar zijn via de connector, zie Samsara Camera Connector functie ondersteuning per dashcam model. Met de configuratie van de Samsara Dash Cam en Camera Connector omvatten de volgende detectietypen beelden van camera's van derden:
Opmerking
De detectie van beleidsovertredingen omvat geen beelden van camera's van derden.
De volgende tabel geeft een overzicht van de compatibele functies van derden. Als uw camera een verbindingstype of videosignaal heeft dat hier niet wordt vermeld, moet u een adapter aanschaffen bij een ondersteunde externe leverancier.
|
Onderdeel |
Opties |
|---|---|
|
Connectie type |
Video-ingang: Vrouwelijke GX12 (4-polig) Video uitgang: Mannelijke GX12 (4-polig) |
|
Videosignaal |
|
Raadpleeg de fabrikant voor de opties. De volgende tabel bevat compatibele apparatuur voor de Samsara Camera Connector-apparatuur. Deze lijst is geen volledige lijst. Controleer altijd de compatibiliteit van connectoren en signalen.
|
Categorie |
Fabrikant |
Model |
Beschrijving |
|---|---|---|---|
|
Camera's |
ACSS |
ACCAM-16J-HD |
Vogelperspectief achteruitrijcamera, AHD 1080p |
|
Camera's |
ACSS |
ACCAM-7j HD |
Zijkamera, AHD 1080p |
|
Camera's |
ACSS |
TTC-CV-RD019/ACCAM-7t HD |
Mini zijaanzicht camera |
|
Camera's |
ACSS |
ACCAM-5e HD |
Achteruitrijcamera, AHD 1080p |
|
Camera's |
Brigade |
VBV-790C |
Achteruitrijcamera |
|
Camera's |
Brigade |
VBV-300C |
Zijcamera |
|
Camera's |
[en] CKO |
[en] CW634 |
[en] Number Plate Camera |
|
Camera's |
[en] CKO |
[en] AHD-RCAM-1080-p |
[en] 1080P Heavy Duty Rear Camera |
|
Camera's |
[en] CKO |
[en] C-KO-CAM-410-HD |
[en] Side View Camera, 1080p WDR, With Audio |
|
Camera's |
[en] CKO |
[en] CKO-AI-AD28-150 |
[en] AI Pedestrian Detection Camera, 1080p |
|
Camera's |
Motor Max |
MM720SVAHD |
Zijcamera |
|
Camera's |
Voorraad |
CAM-313C-1 |
PV-achteruitrijcamera |
|
Camera's |
Voorraad |
IA-DVR-912 |
HD-camera met laag profiel |
|
Camera's |
Voorraad |
IA-DVR-920 |
HD-standaardcamera |
|
Camera's |
Voorraad |
CAM-313C-1 |
Achteruitrijcamera |
|
Camera's |
Voorraad |
CAM-313MS |
PV-zijcamera |
|
Camera's |
Voorraad |
DVR-921 - AHD |
Mini-domecamera |
|
Camera's |
Voorraad |
IA-DVR-1920-AHD |
HD-standaardcamera |
|
Camera's |
Voorraad |
IA-DVR-912-AHD (PC-1912-AHD) |
HD-camera met laag profiel |
|
Camera's |
Veiligheid achteraan |
RVS-770-AHD |
Achteruitrijcamera |
|
Camera's |
Veiligheid achteraan |
RVS-775-AHD |
|
|
Camera's |
Veiligheid achteraan |
RVS-775LAHD |
Zijcamera |
|
Camera's |
Veiligheid achteraan |
RVS-ARM |
|
|
Camera's |
Rosco |
STSC141CO Rev E |
Achteruitrijcamera |
|
Camera's |
Rosco |
STSC168 |
Voor camera |
|
Camera's |
Rosco |
STSC167 |
|
|
Camera's |
Rosco |
Camera- en monitorkit |
|
|
Camera's |
SV-625B |
Achteruitrijcamera |
|
|
Camera's |
Veiligheidsvisie |
SV-625B-KIT |
Camerakit |
|
Camera's |
Veiligheidsvisie |
SV-650FHD-KIT |
Camerakit |
|
Camera's |
Veiligheidsvisie |
SV-EXTCAM-1080B |
Camera |
|
Camera's |
Ubiknos |
XMR-CAM1080 |
HD-buitencamera |
|
Camera's |
Ubiknos |
XMRDOME1080 |
Mini Dome Binnencamera |
|
Monitoren |
ACSS |
ACMON-7 |
7-inch monitor |
|
Monitoren |
Brigade |
VBV-770M |
Brigademonitor |
|
Monitoren |
[en] CKO |
[en] AHD-MON-C13 |
[en] 7" AHD Dash Mount Monitor |
|
Monitoren |
[en] CKO |
[en] AHD-VPU-01 |
[en] Multiplexor, 4 Channel |
|
Monitoren |
Motor Max |
MM7091AHD |
7" AHD-dashmonitor |
|
Monitoren |
Voorraad |
IA-PM-1970S |
Monitor |
|
Monitoren |
Voorraad |
IA-PM-1980S |
7" touchscreen-quad |
|
Monitoren |
Veiligheid achteraan |
RVS-3710-DVR |
Monitor / DVR |
|
Monitoren |
Veiligheid achteraan |
RVS-6137Q-AHD |
7" TFT LCD-monitor |
|
Monitoren |
Rosco |
STSM250MO REV A |
7" LCD-monitor |
|
Monitoren |
Veiligheidsvisie |
SV-LED7-S |
7" HD-monitor |
|
Monitoren |
Veiligheidsvisie |
SV-LCD-56BA |
5,6-inch monitor |
|
Multiplexer |
Voorraad |
MUL.604 |
PV-multiplexer, 4 kanalen |
|
Multiplexer |
Voorraad |
MUL.802 |
PV-multiplexer, 2 kanalen |
|
Multiplexer |
Voorraad |
MUL.804 |
PV-multiplexer, 4 kanalen |
|
Multiplexer |
Veiligheid achteraan |
RVS-501N-4 |
AHD-splitmultiplexer |
|
Multiplexer |
Veiligheidsvisie |
SV-4CCB-AHD |
AHD-multiplexer |
|
Multiplexer |
Rosco |
STSS1000A |
Multiplexer, 4 kanalen |
|
Multiplexer |
Ubiknos |
XMR401NAHDS |
4-kanaals DVR |
|
DVR |
ACSS |
ACCM1B-HD AES |
4-kanaals 1080p AHD MDVR/Combiner |
|
DVR |
Voorraad |
IA-DVR-906T0-128 |
10-kanaals hybride HD-DVR |
|
DVR |
Voorraad |
PD-1900 |
Hybride DVR |
|
DVR |
MDR-504GW-1-G2-CMR |
4-kanaals mobiele digitale recorder |
Tip
Gebruik de volgende gedetailleerde workflow of de Installatiehandleiding (PDF).
Voordat u begint met de installatie van de HD Samsara Camera Connector, voert u de volgende taken uit:
-
Controleer of uw cameraapparatuur van derden compatibel is met de Samsara Camera Connector. Voor compatibele vereisten, zie Compatibele cameraopties van derden.
-

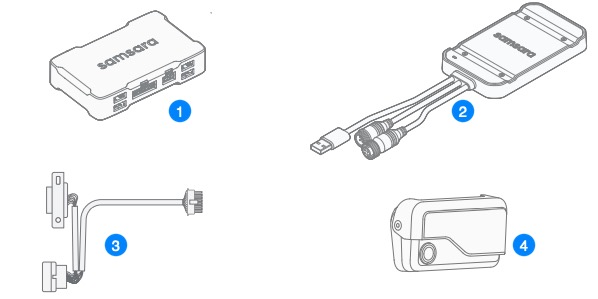

Verzamel de volgende uitrusting:
-
Installeer uw VG (zie Voertuiggateway (VG) installatiehandleidingen per kabel)
Een camera van derden aansluiten met behulp van de HD Samsara Camera Connector:
-
Verbind de USB van de HD Camera Connector met de VG.
Als de afstand tussen de AHD1 en de VG groter is dan 10ft/1m, kunt u een USB-verlengkabel (CBL-CM-B3AU) bestellen bij Samsara.
-
Gebruik de meegeleverde kabelbinders om de HD Camera Connector veilig te bevestigen met het logo naar buiten gericht.
De installatielocatie en -stijl variëren per voertuig, afhankelijk van de beschikbare ruimte.
-
Voltooi de montage:
-
Zonder display in de cabine: Monteer de HD-cameraconnector in de buurt van de VG, maar zorg ervoor dat beide units voldoende ventilatie hebben om de warmte af te voeren.
Waarschuwing

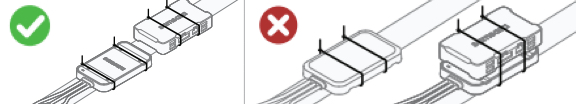

Stapel het apparaat niet op de VG, omdat dit de thermische dissipatie belemmert en ervoor zorgt dat het apparaat oververhit raakt.
Als uw installatie meerdere camera's en een multiplexer bevat, sluit u alle camera's aan op de multiplexer.
-
Met display in de cabine:
-
Leid de USB-kabel door de achterkant van de cabine.
-
Monteer indien mogelijk de HD-cameraconnector in de buurt van de monitor in de cabine om ervoor te zorgen dat de GX12-kabel voldoende lang is voor aansluiting. Er zijn geen verlengkabels nodig.
-
-
-
Sluit het camerasysteem aan op de HD Camera Connector mannelijke GX12-kabel.
-
Sluit de vrouwelijke GX12-kabel van de HD Camera Connector aan op de video-ingang van de monitor in de cabine.
-
Om te bevestigen dat de camera's correct zijn gepositioneerd, controleer eerst of de VG stroom heeft, de dashcam opneemt, en de camera's van derden stroom hebben.
-
Ga vervolgens verder met het Dashcam positionering testen.

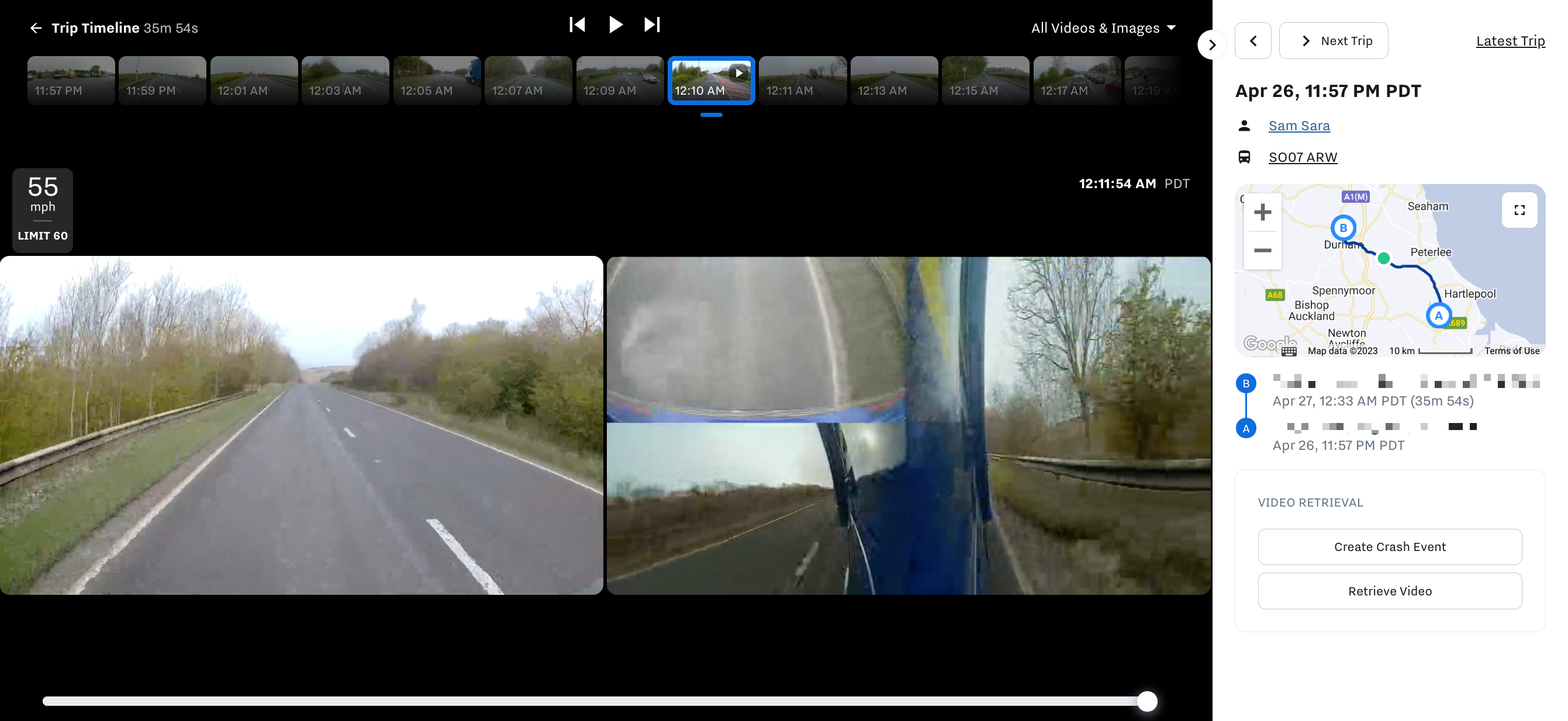

Met behulp van de Samsara Fleet app kunt u een foto maken om de installatie van de dashcam te verifiëren. Tijdens de verificatie kunt u ook de stream horizontaal of verticaal spiegelen om de beelden te simuleren die de beheerders vanaf het Samsara-dashboard zullen zien. Dit zal de positie tonen alsof u in het voertuig kijkt in plaats vanuit het gezichtspunt van de bestuurder van de cabine. De gespiegelde stream heeft geen invloed op de stream op het apparaat; als u een scherm in de cabine heeft aangesloten, zullen bestuurders het blijven bekijken vanuit hun gezichtspunt.
