Guide d’installation de la caméra fisheye pour la vue de dessus 360°

Rassemblez l’équipement et les outils suivants avant de commencer.

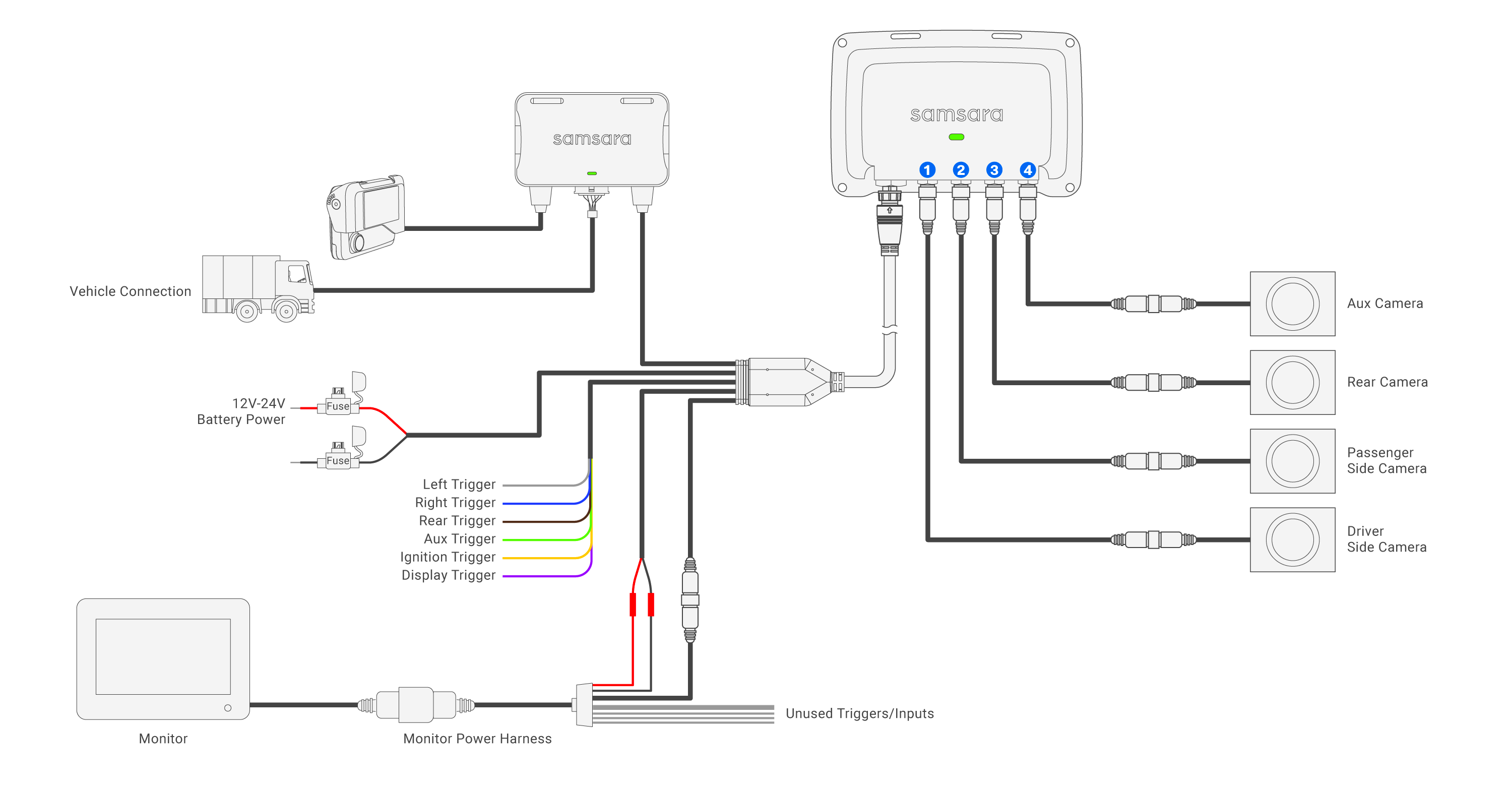

Commencez par suivre le Guide d’installation du concentrateur multicaméra IA, y compris l’installation du boîtier télématique de véhicule, de la caméra embarquée, du concentrateur et du fil de déclencheur, le cas échéant, avant d’installer les quatre caméras fisheye.

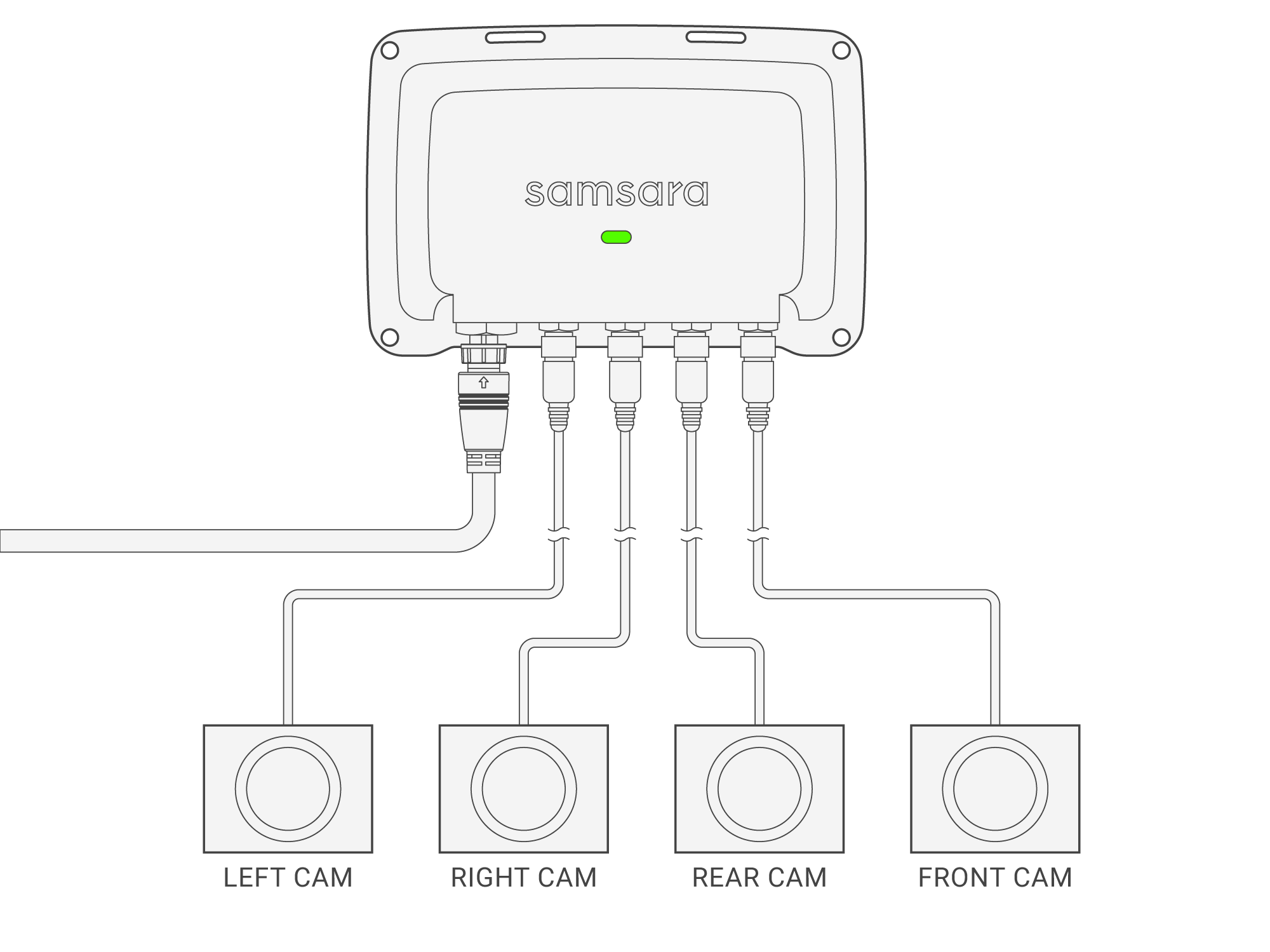

Lorsque vous connectez les câbles de caméra GX12 au concentrateur pour la vue de dessus 360°, utilisez les ports dans cet ordre, de gauche à droite : gauche, droite, arrière, avant. Vous ne pouvez pas modifier les rôles des caméras de la vue de dessus 360° dans les paramètres de l’appareil après leur attribution.

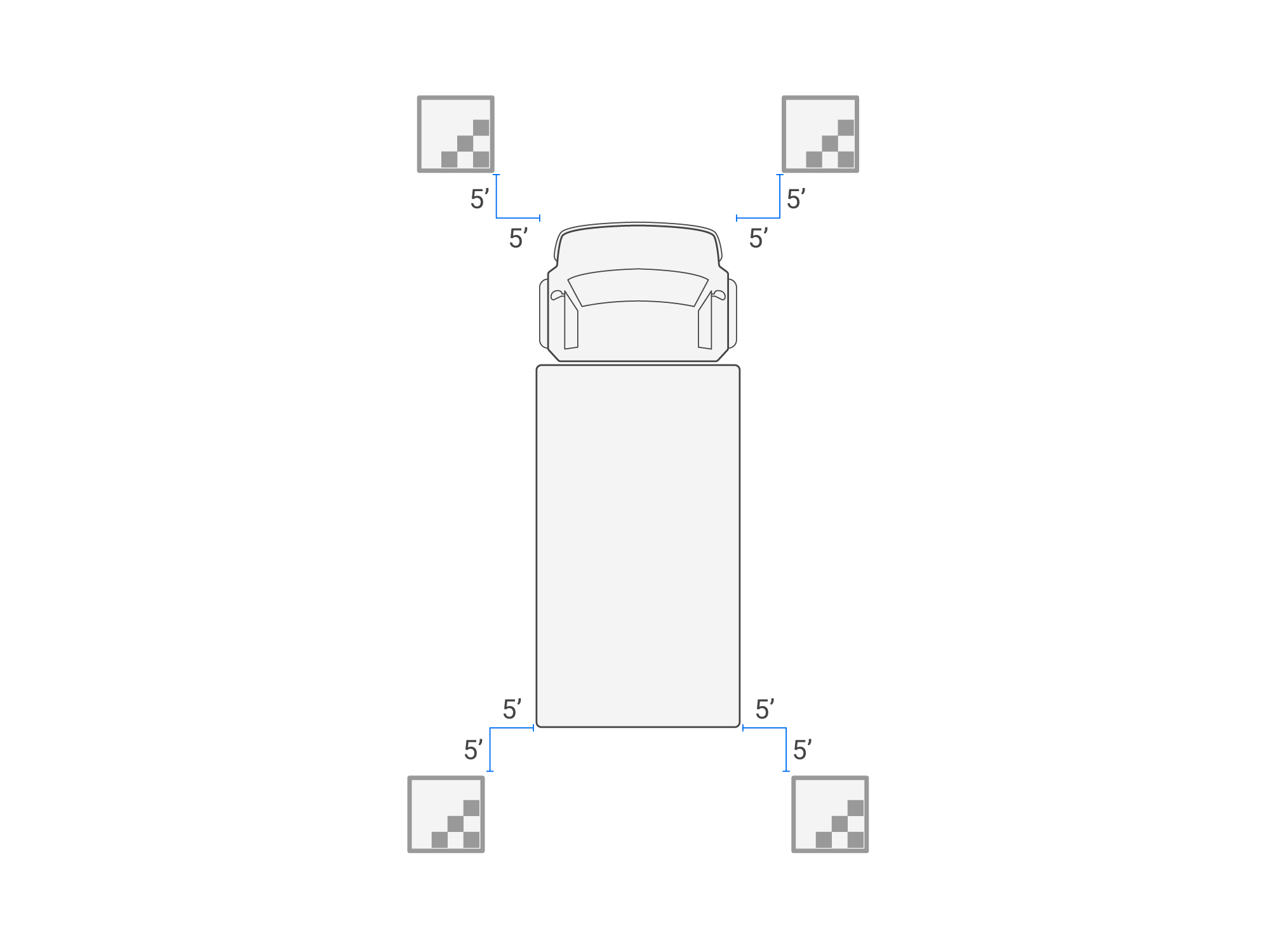

Placez les quatre tapis d’étalonnage à environ 1,5 m (5 pi) de chaque coin du véhicule d’installation. Vous pouvez ajuster la position des tapis selon les besoins, mais chaque caméra doit voir deux des quatre tapis sans obstruction avant l’étalonnage.

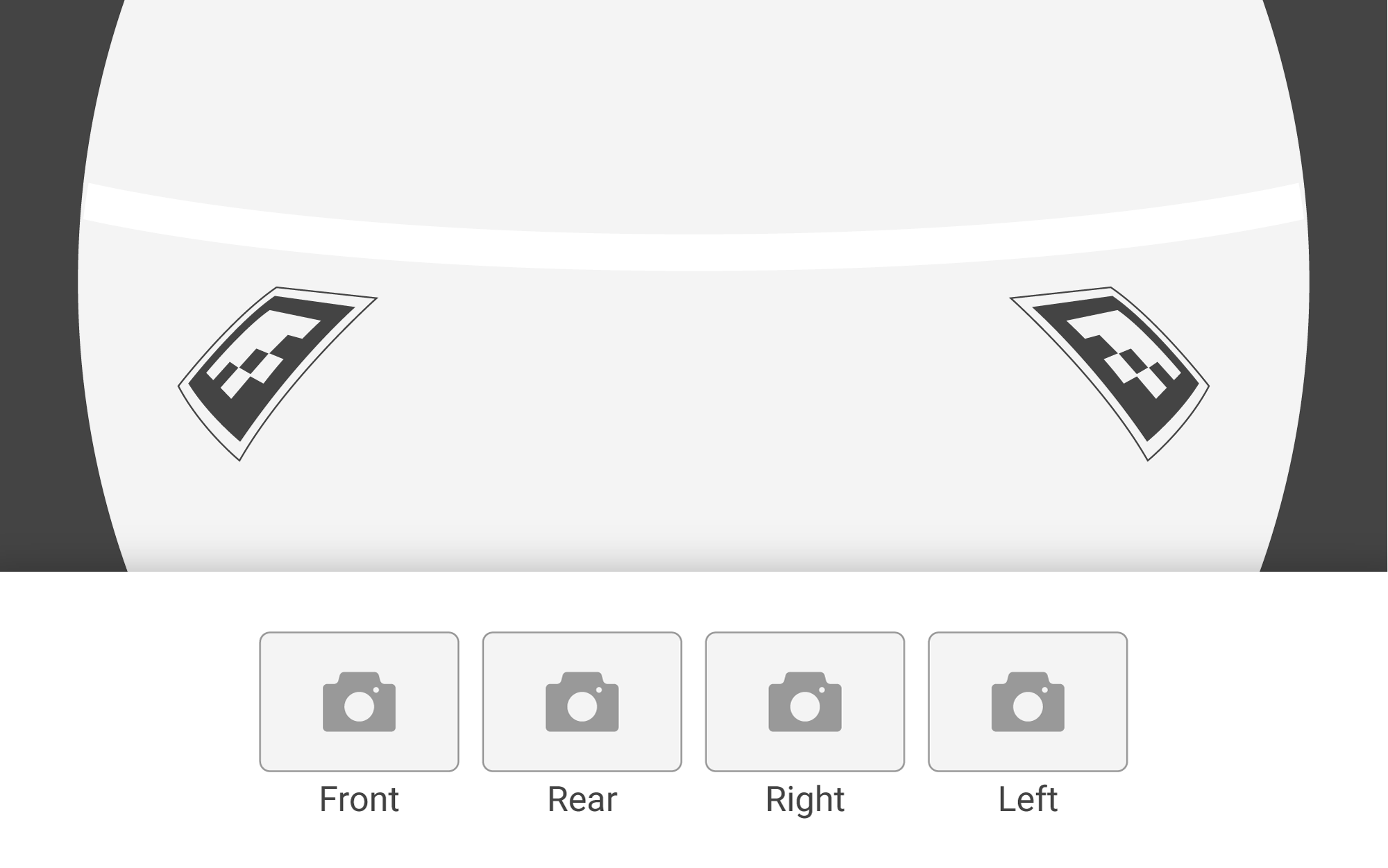

Configurez un écran de 10 pouces ou de 7 pouces pour visualiser les flux de vos caméras fisheye :

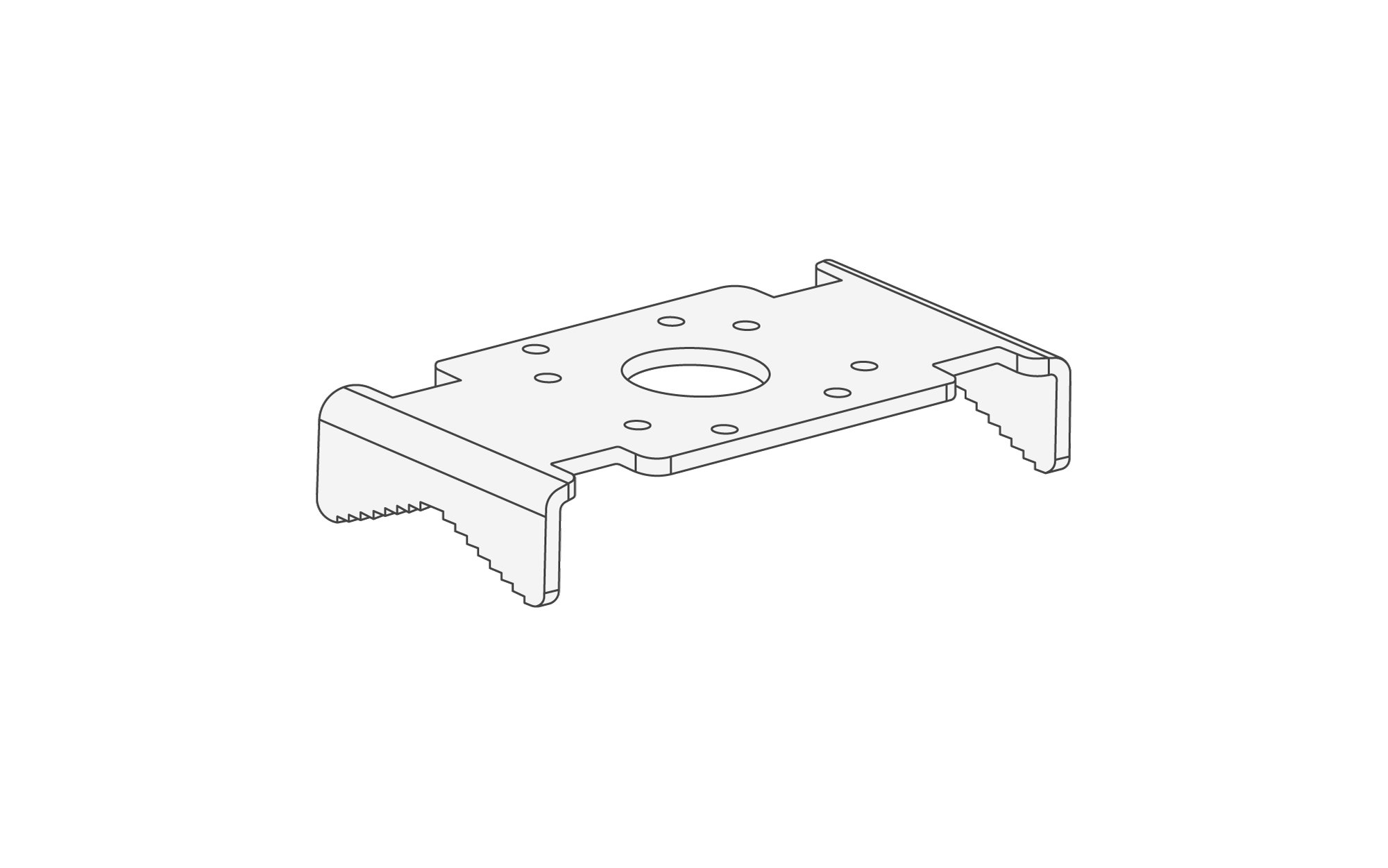

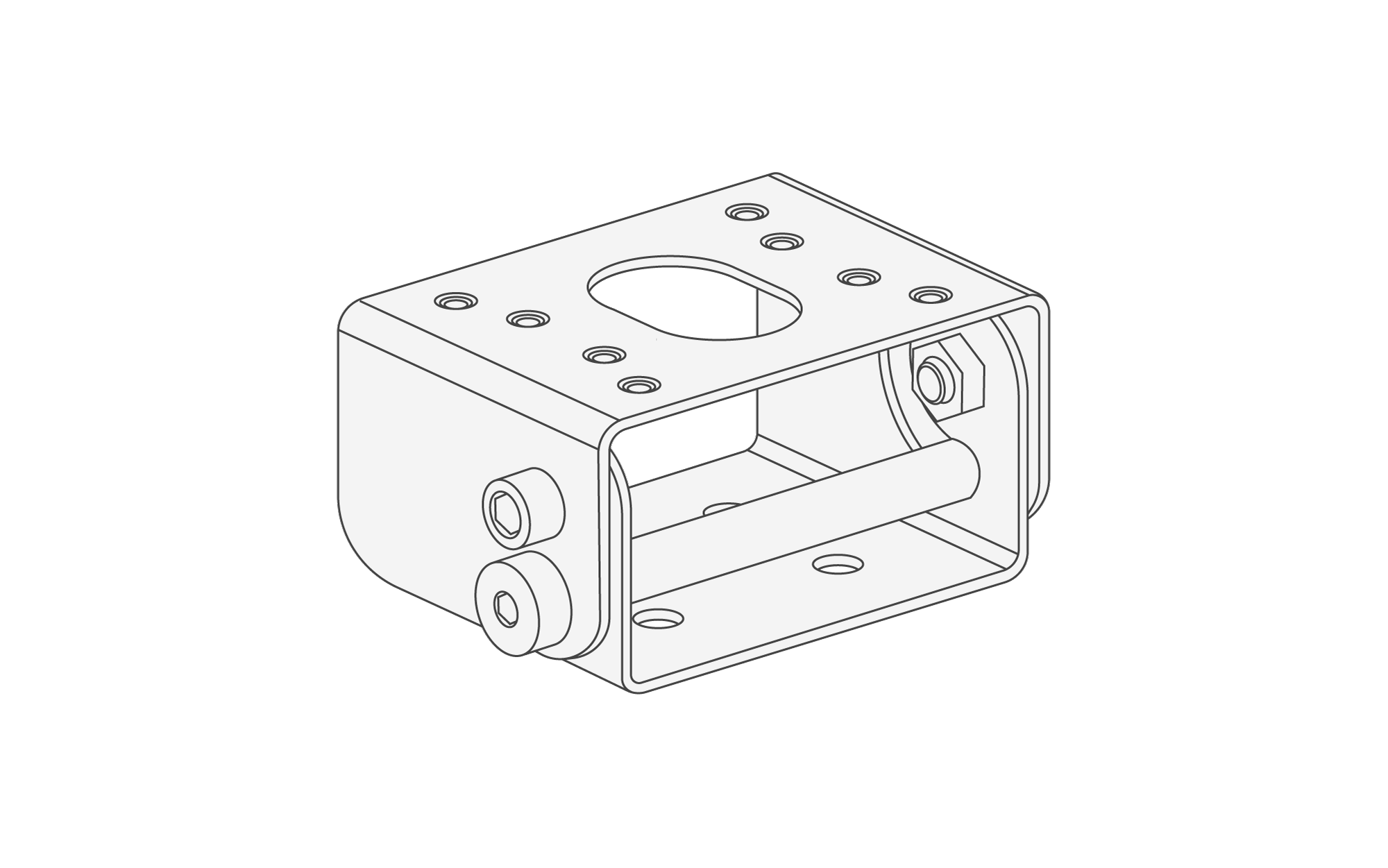

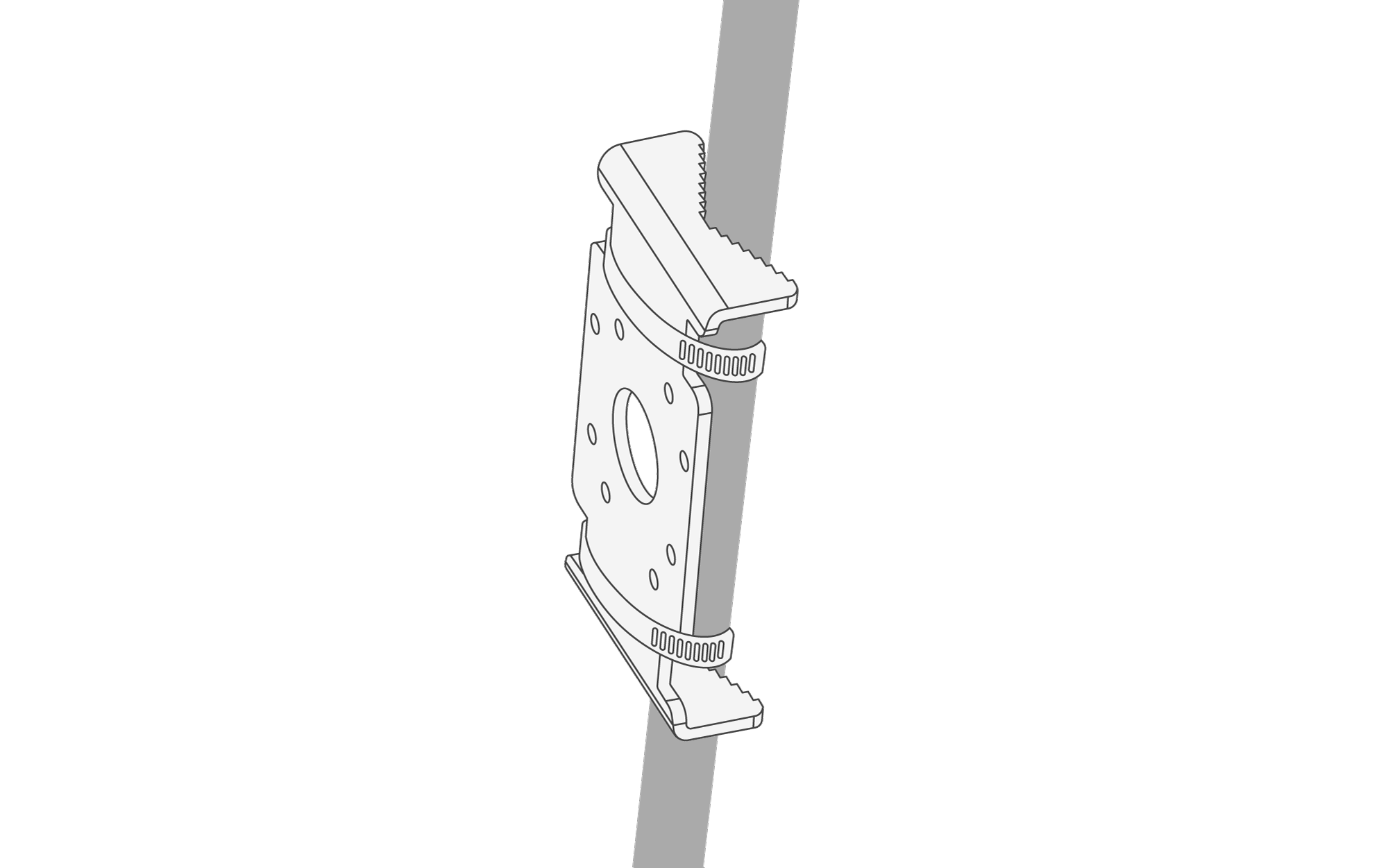

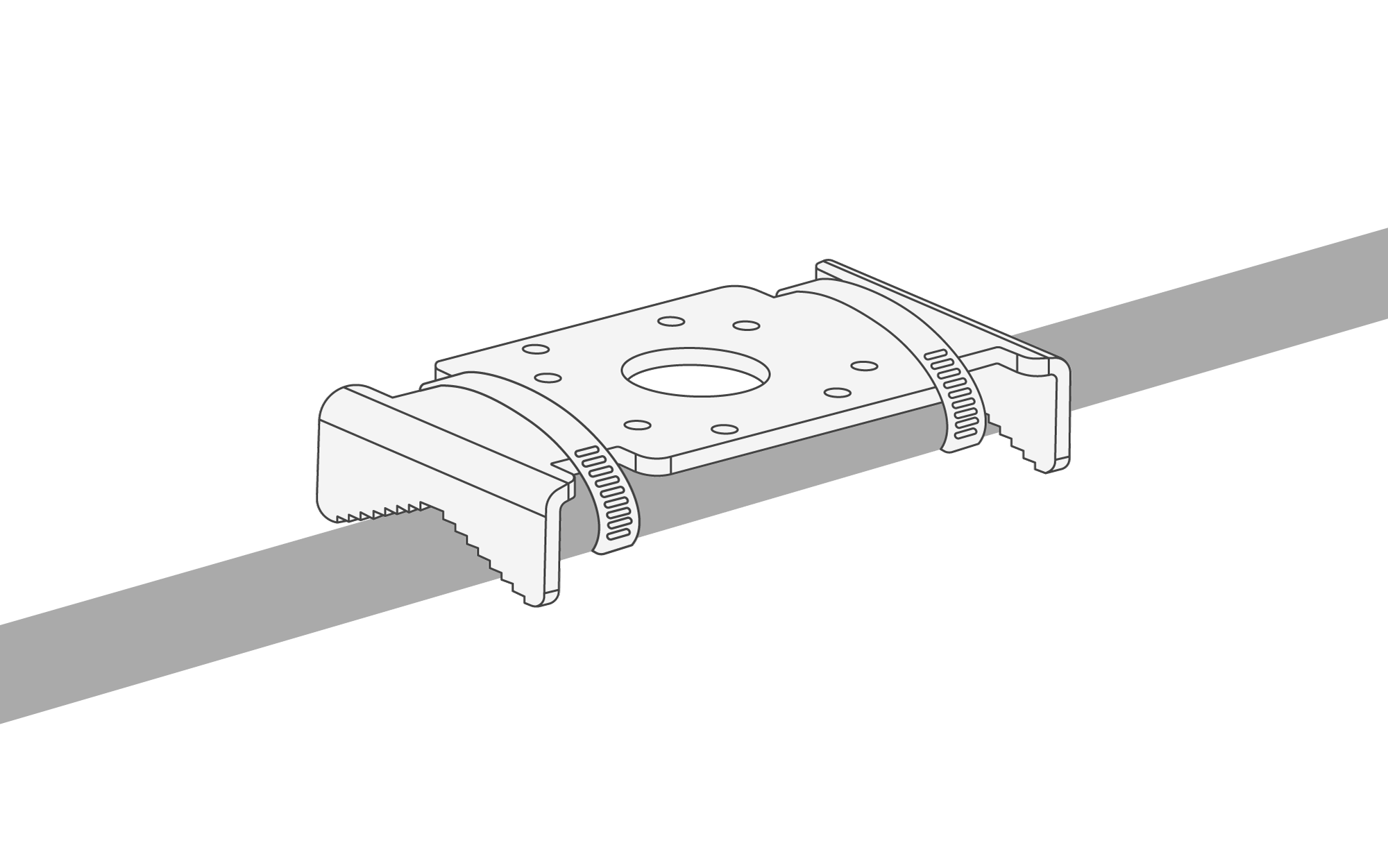

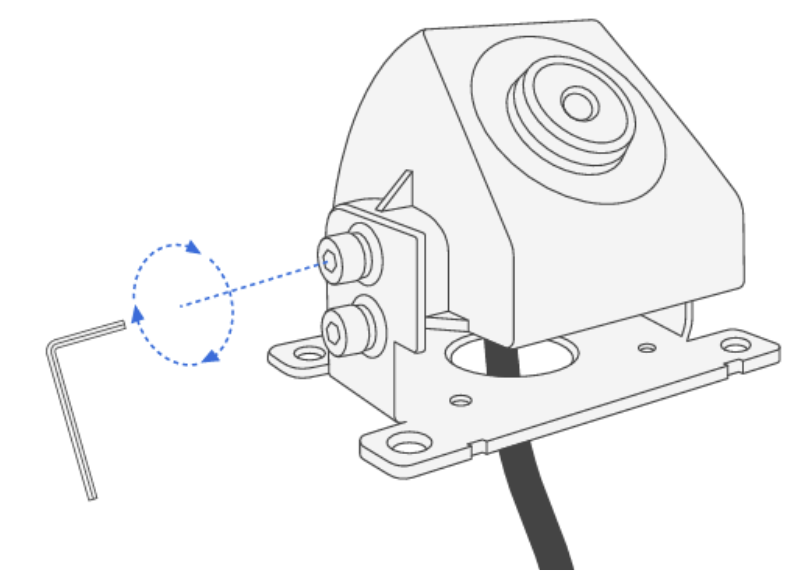

Une fois l’étalonnage initial réussi, montez définitivement chaque caméra à l’aide de l’une des méthodes décrites dans la section suivante. En règle générale, montez les caméras sur des surfaces verticales planes. Lorsque les contraintes de la carrosserie empêchent un montage direct, nous vous recommandons d’utiliser un support de fixation inclinable à 90° ou un support à collier de serrage (monté sur poteau).

Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre de référence uniquement. Consultez les lois et règlements locaux applicables pour déterminer les éventuelles restrictions d’installation. Il incombe à l’installateur de se conformer à toutes les lois, réglementations et obligations liées au respect de la vie privée en vigueur dans sa juridiction lors de l’installation de ce matériel.

N’essayez pas de réparer ce produit, d’utiliser des pièces de rechange tierces avec ce produit, de l’ouvrir ou de le modifier de quelque autre manière que ce soit, sauf conformément aux manuels du produit ou selon les instructions de Samsara. Le non-respect de cette consigne peut entraîner des dommages matériels, causer des blessures physiques ou annuler la garantie de votre produit.

Toute installation non conforme aux instructions du présent guide ou à la documentation, ou toute utilisation du produit en dehors des conditions décrites par l’indice de protection (IP) ou les conditions d’utilisation recommandées, peut entraîner une interruption de service, une défaillance du système, des blessures corporelles ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions pourrait entraîner des blessures graves ou la mort.

Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec leur fonctionnement ou annuler leurs garanties.

N’installez pas le matériel lorsque le véhicule n’est pas sécurisé ou lorsqu’il est allumé, sauf si le guide d’installation vous demande d’allumer le véhicule. N’installez pas et ne réglez pas le matériel pendant la conduite ou l’utilisation du véhicule. N’installez pas ce matériel à un emplacement susceptible de gêner la visibilité du conducteur, l’utilisation des commandes du véhicule, ou sur ou à proximité des panneaux d’airbag, ni dans la zone de déploiement d’un airbag.

N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou autrement dangereux. Ce matériel peut éclater s'il est placé à proximité de matériaux inflammables ou autres matériaux dangereux, créant un risque d'incendie, de brûlure, de choc ou d'autres blessures graves.

Ce produit comprend des condensateurs, qui peuvent présenter un risque potentiel d’incendie, d’explosion, de choc électrique ou de brûlure. Ne touchez à aucun condensateur à l’intérieur de ce matériel.

Soyez toujours attentif à votre environnement et conduisez prudemment. Respectez le Code de la route et adaptez votre conduite aux conditions. Ne vous fiez pas uniquement au produit pour détecter les dangers ou éviter les collisions. Le matériel et les logiciels associés peuvent ne pas fonctionner comme prévu en fonction des conditions routières, du trafic, de la météo et d’autres facteurs.

Le matériel peut subir des dommages causés par l’eau si le joint est endommagé. Ne l’utilisez pas si le joint semble endommagé.

Conservez ce matériel entre -31°F et 167°F (-45°C et 75°C). Le non-respect de la plage de température spécifiée pour ce matériel peut entraîner des risques pour la sécurité.

Le non-respect des instructions de fixation peut entraîner des risques de blessures physiques ou de dommages matériels dus à la chute d'objets. Si vous installez le matériel sur un mur, vérifiez l'absence de câblage ou de plomberie avant de percer des trous.

Consultez les réglementations locales en matière de logement et de sécurité avant de connecter le matériel à une prise ou à un système électrique existant. Il incombe à l’utilisateur de respecter toutes les réglementations et ordonnances locales applicables en matière de logement. Consultez un électricien avant de connecter le matériel à une prise ou à un système électrique existant. Une installation incorrecte peut présenter un risque d’électrocution, de choc électrique et d’autres blessures physiques.

Cet appareil est conforme à la partie 15 de la réglementation FCC. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences nuisibles, et (2) il doit accepter toute interférence reçue, y compris celles pouvant entraîner un fonctionnement indésirable.

Cet appareil est conforme aux normes RSS d’exemption de licence d’ISDE Canada. Son utilisation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d’interférences, et (2) il doit accepter toute interférence, y compris celles pouvant entraîner un fonctionnement indésirable de l’appareil.

Ce symbole présent sur le(s) produit(s) ou la documentation signifie que les équipements électriques et électroniques usagés ne doivent pas être jetés avec les déchets ménagers. Pour un traitement, une récupération et un recyclage appropriés, apportez ces produits dans un point de collecte agréé où ils seront acceptés gratuitement.
