Consultez les sections suivantes pour des exemples de points d'accès sur les véhicules et actifs motorisés qui prennent en charge la lecture CAN sans contact :
|
|
|
-
Câble de diagnostic : poids lourd
-

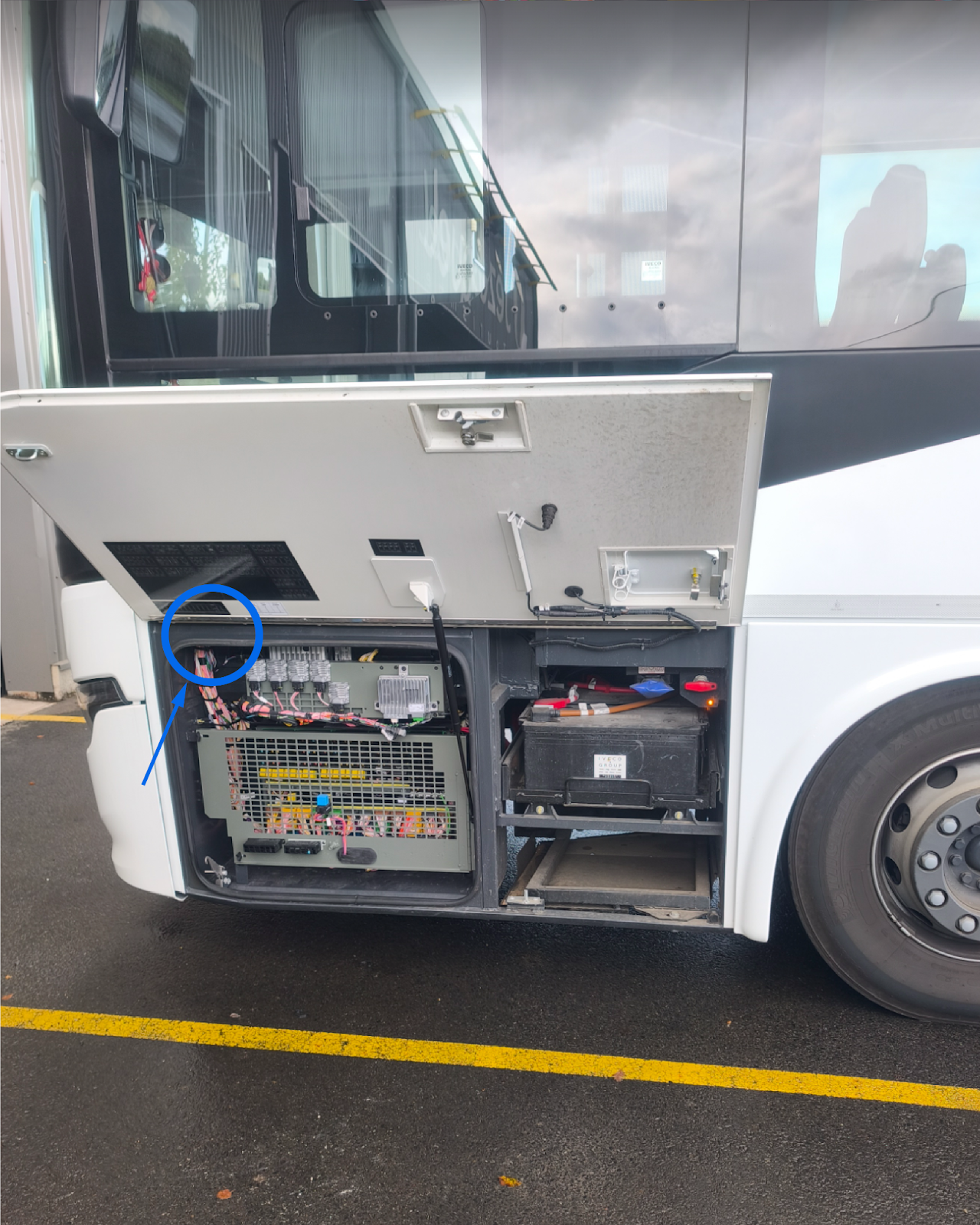

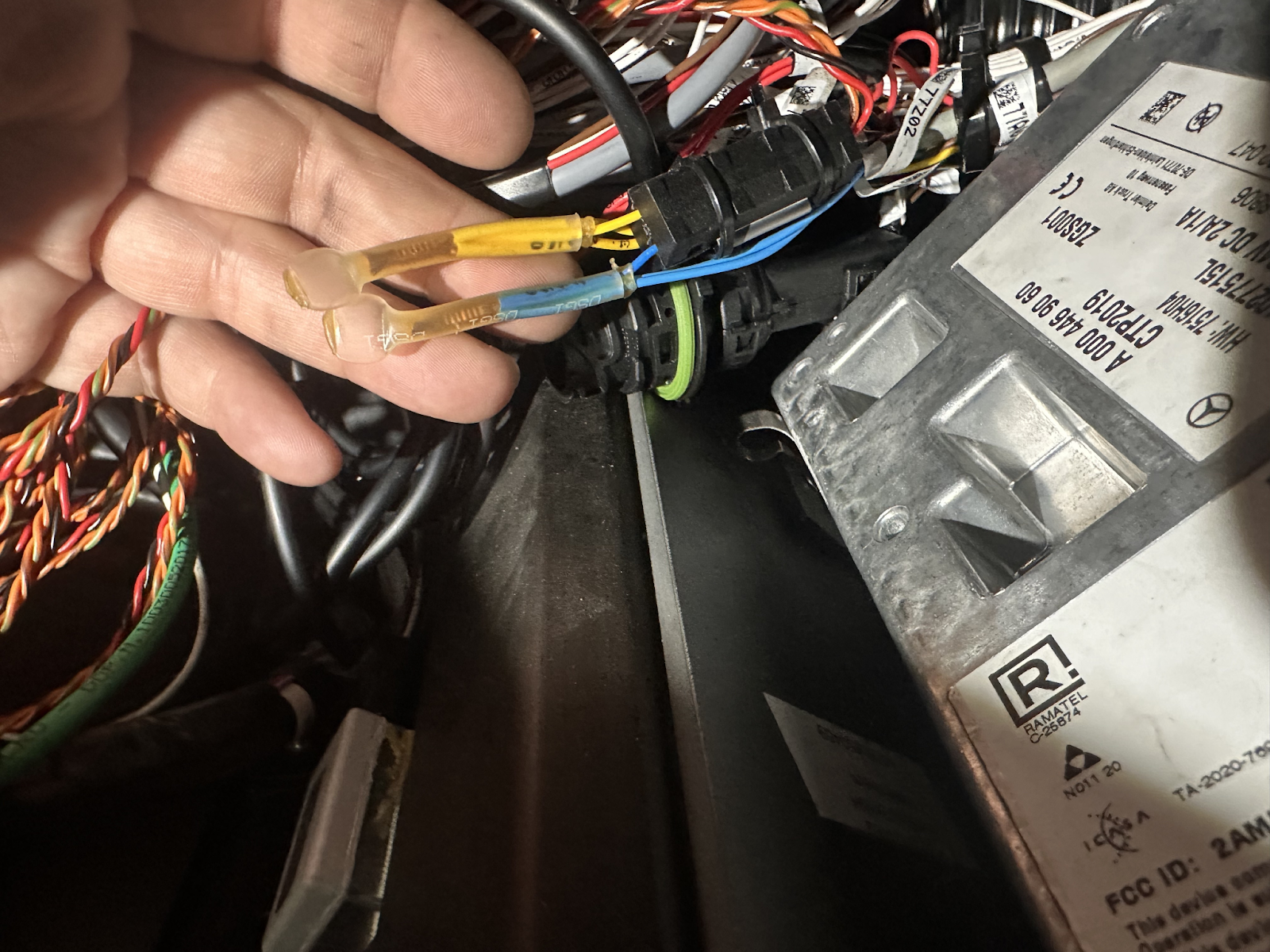

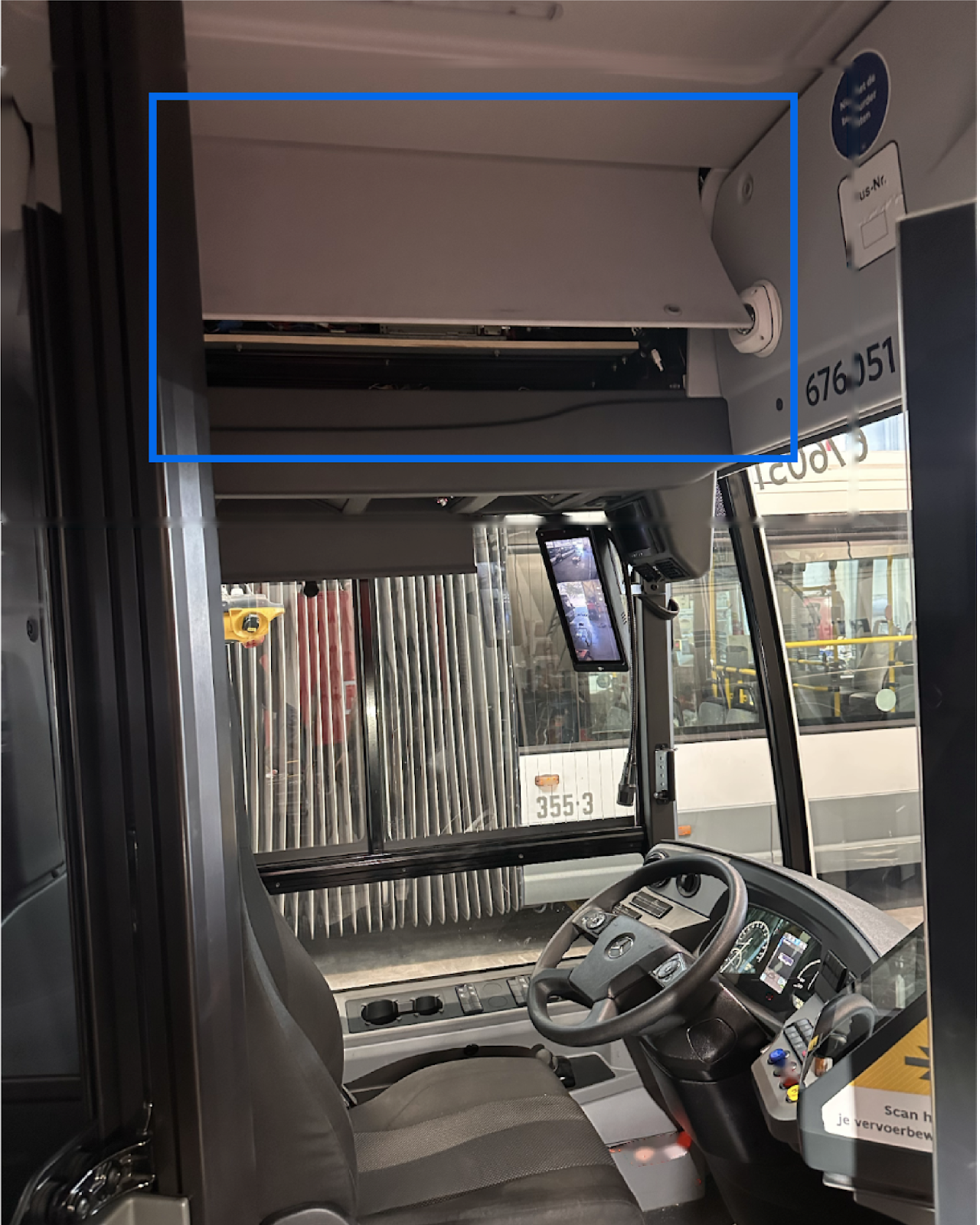

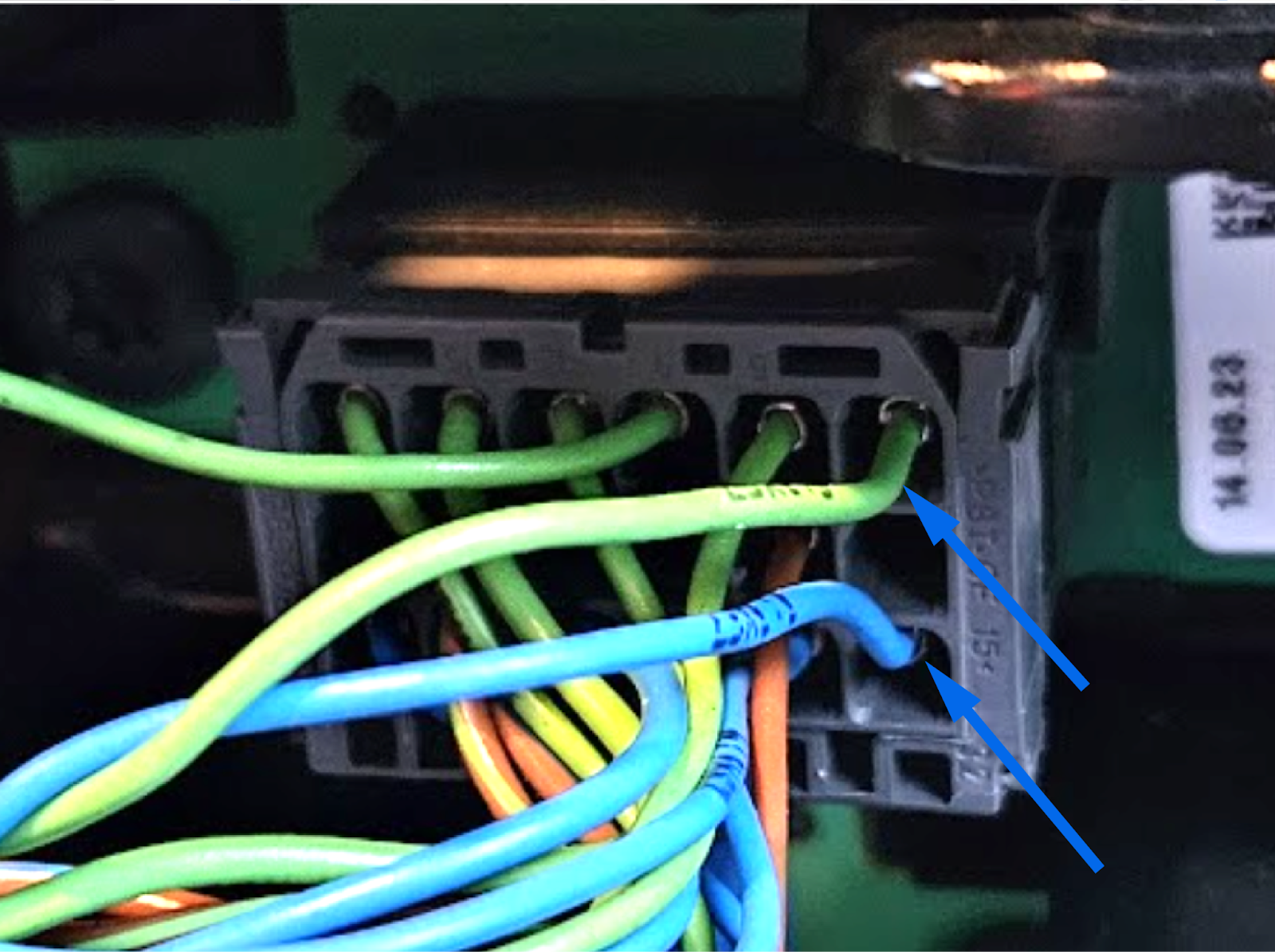

Emplacement : Connecteur FMS circulaire dans le compartiment au-dessus du conducteur. Si l'espace est limité au connecteur, suivez les fils jusqu'à une section avec un dégagement suffisant avant de fixer le Duckbill.
Note
Pas d'alimentation/masse disponible au connecteur FMS ; source séparément si nécessaire.
-
Paire de fils torsadés :
Bleu (CAN_H) et jaune (CAN_L)
|
|
|
|
|
|
Note

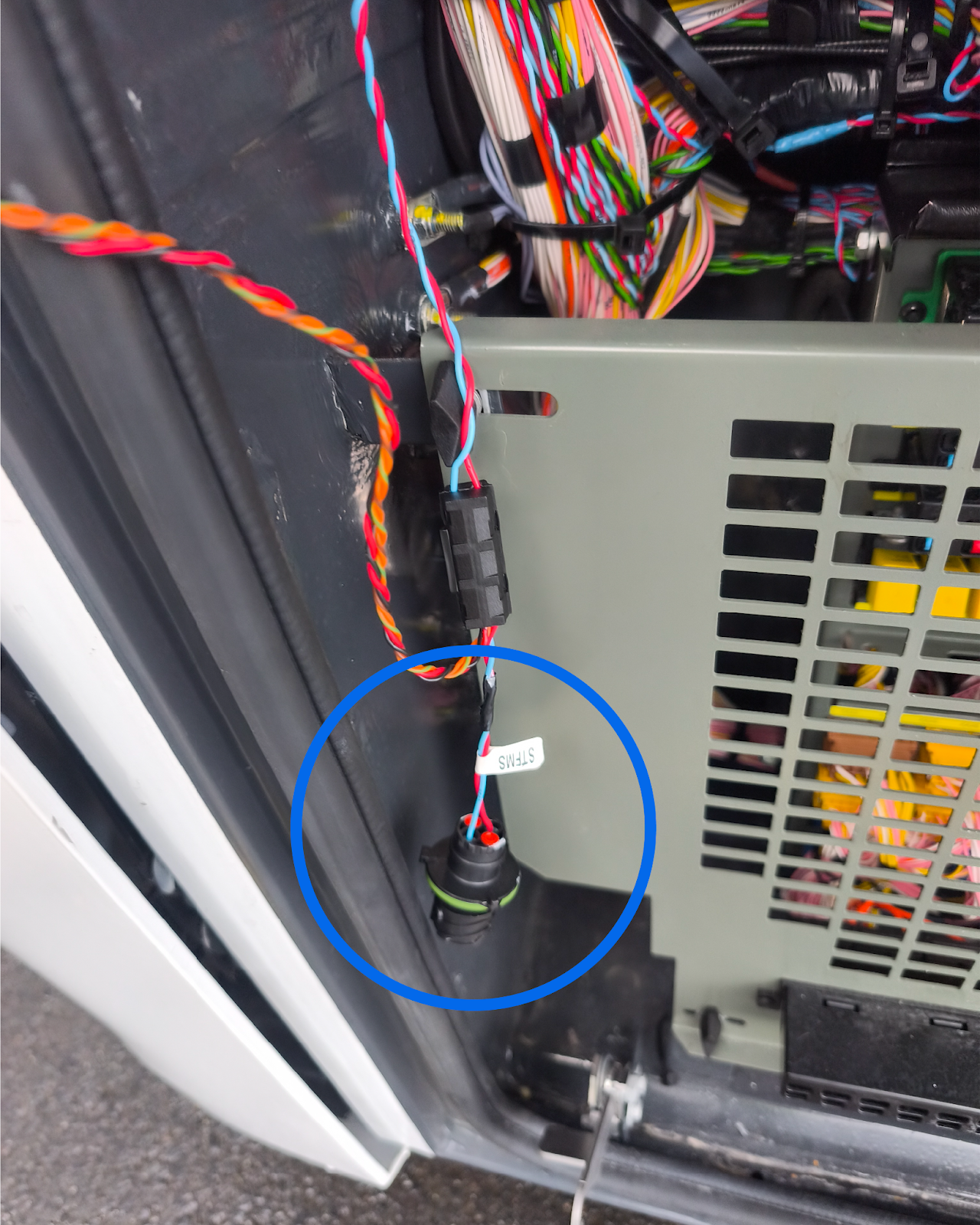

Certaines variantes disposent d’un port FMS sur le panneau le plus proche de l’entrée passager. Lorsque ce port FMS est disponible et actif, le câble CBL-CFMS est la méthode privilégiée. Un connecteur peut être présent mais inactif ; le concessionnaire peut facturer des frais par véhicule pour activer le FMS. Vérifiez l’activation auprès de votre concessionnaire Mercedes ou de Samsara avant de vous y fier.
-
Câble de diagnostic : OBD ou CPC (FMS préféré si disponible et actif ; utilisez CBL-CFMS)
-

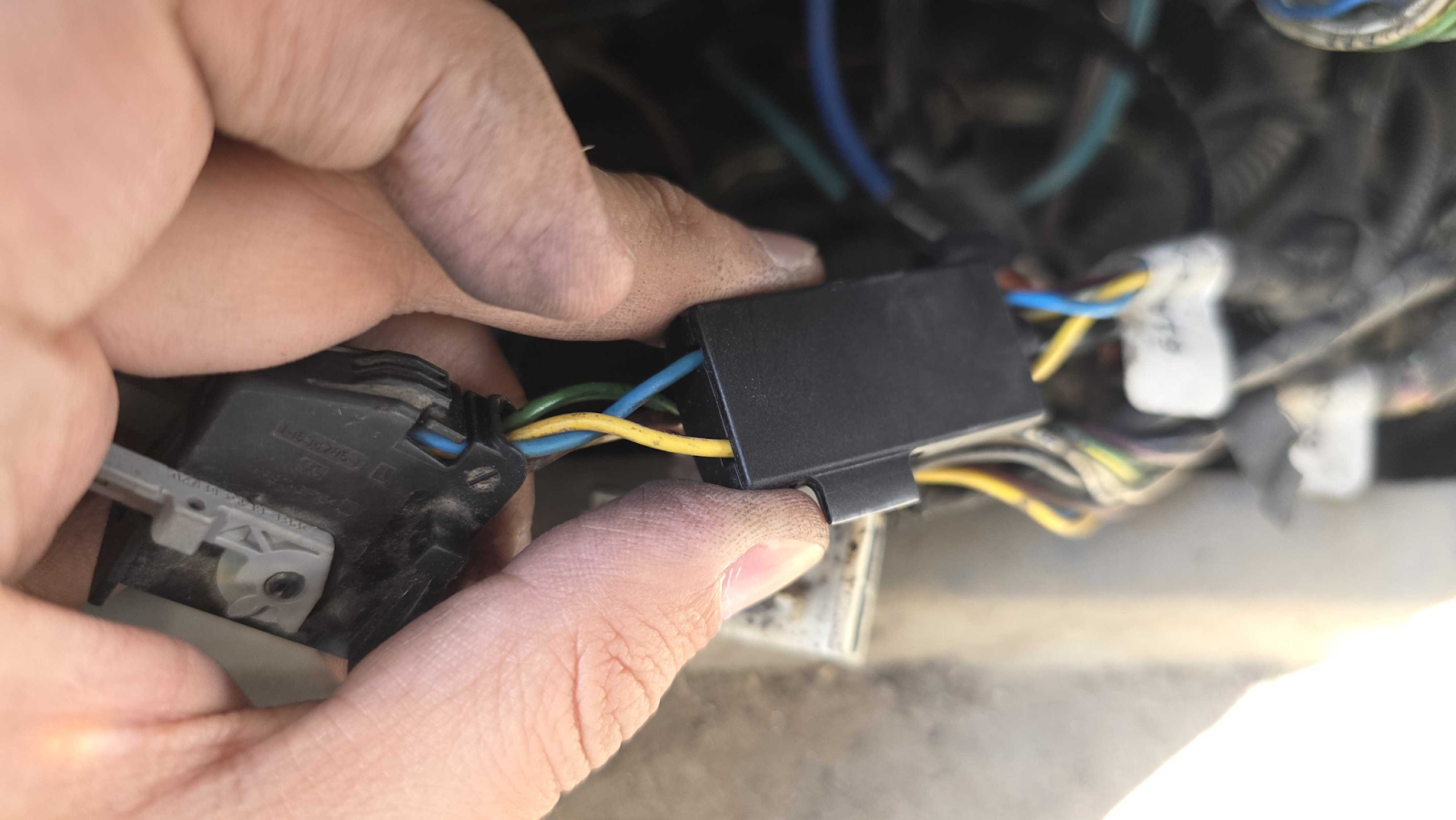

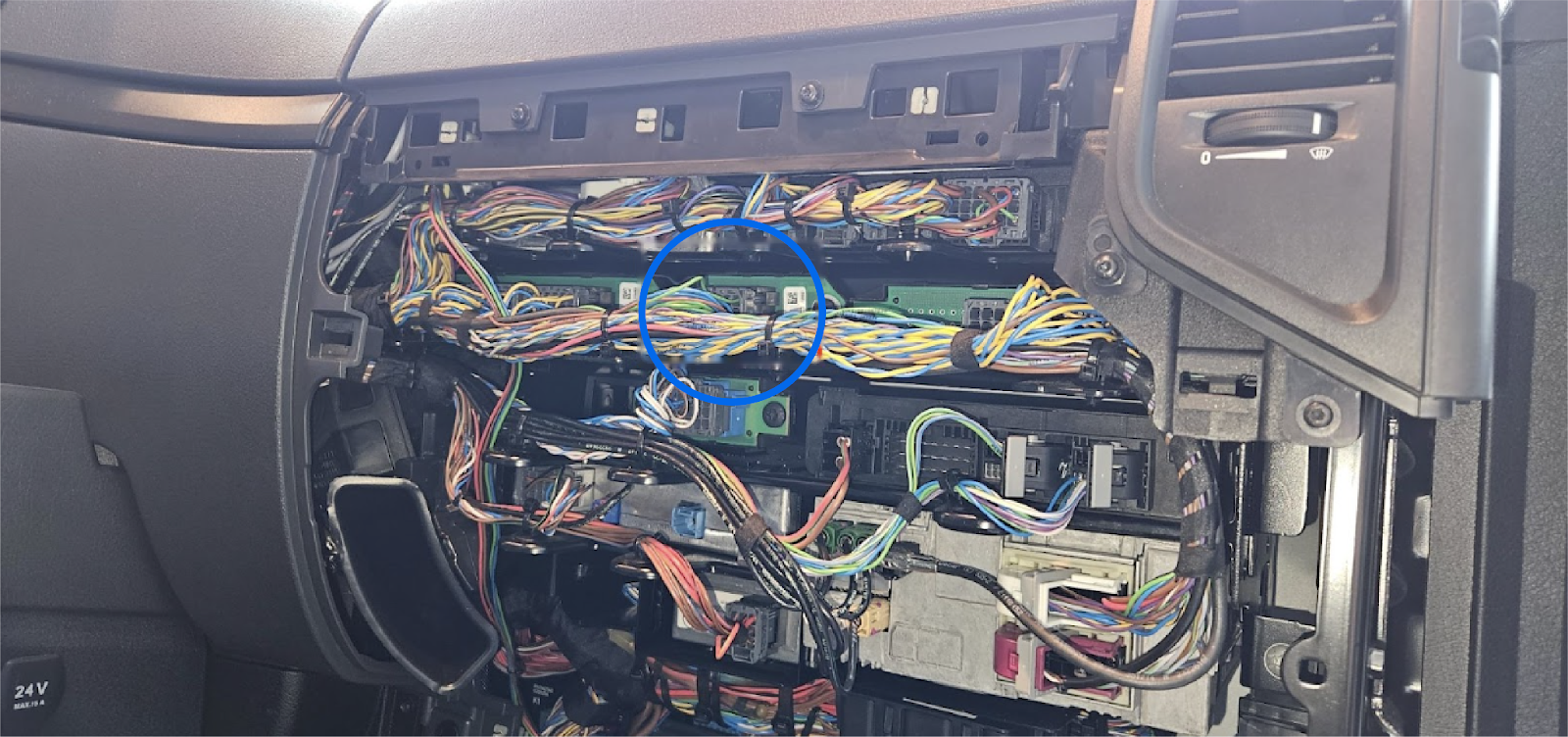

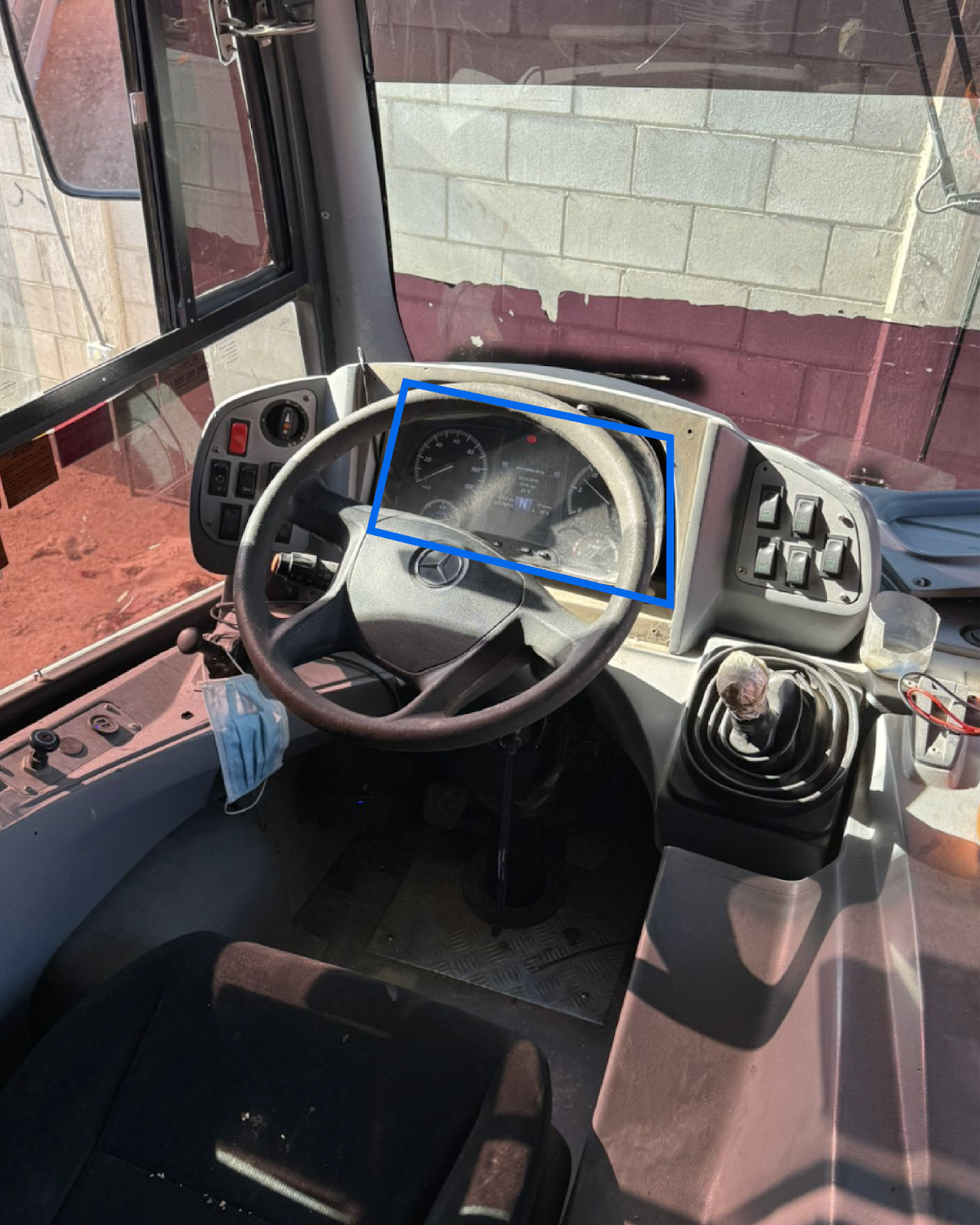

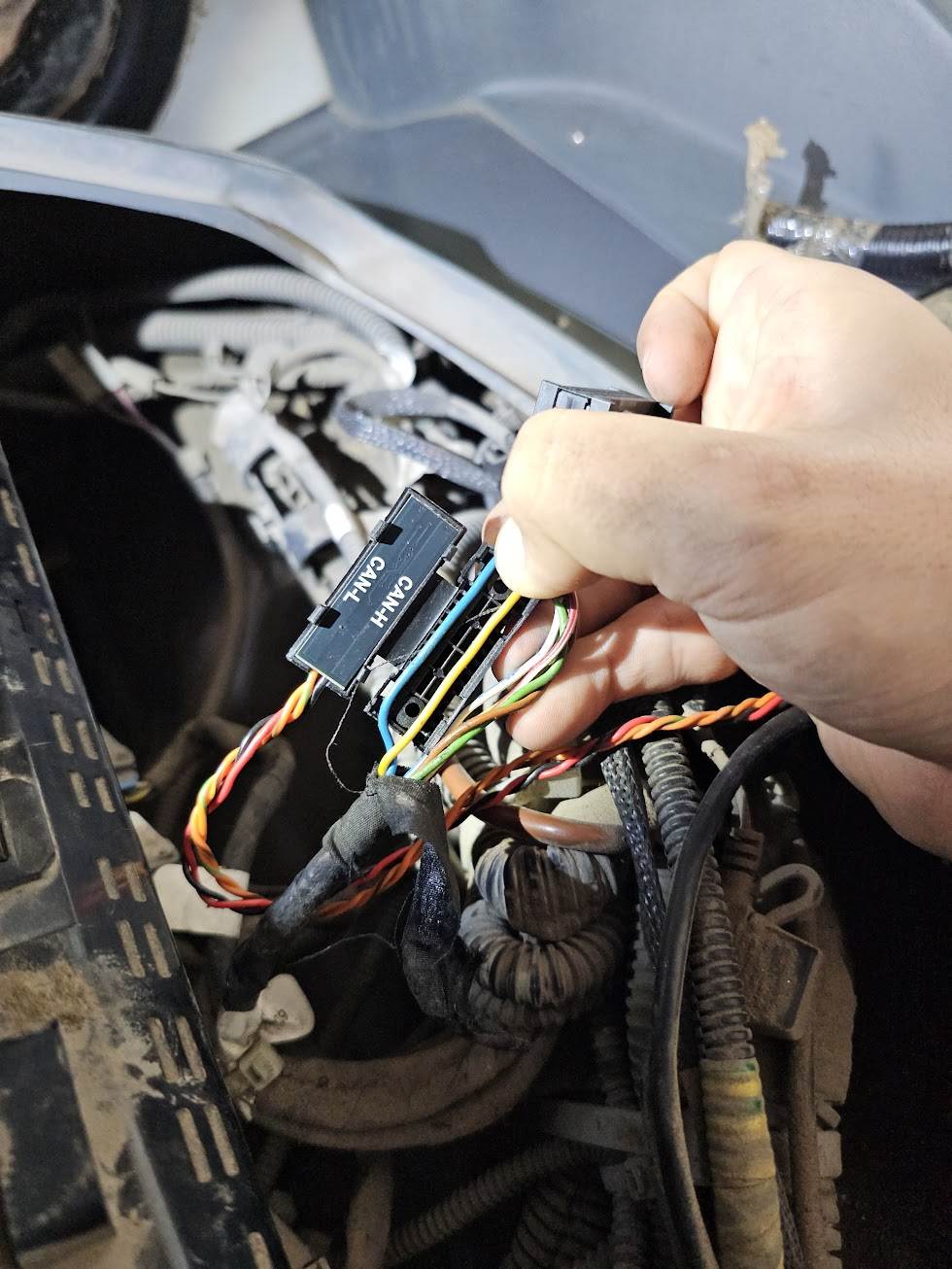

Emplacement : Derrière le panneau du volant sur le faisceau alimentant l'IPC.
-
Paire de fils torsadés : Bleu (CAN_H) et jaune (CAN_L)
|
|
|
-
Câble de diagnostic : poids lourd ou FMS (vérifiez l’activation du FMS avant utilisation)
Note
La disponibilité du connecteur FMS vert ne signifie pas que le FMS est actif. Vérifiez auprès de votre concessionnaire Renault local ou de Samsara si le FMS est activé pour votre véhicule.
-

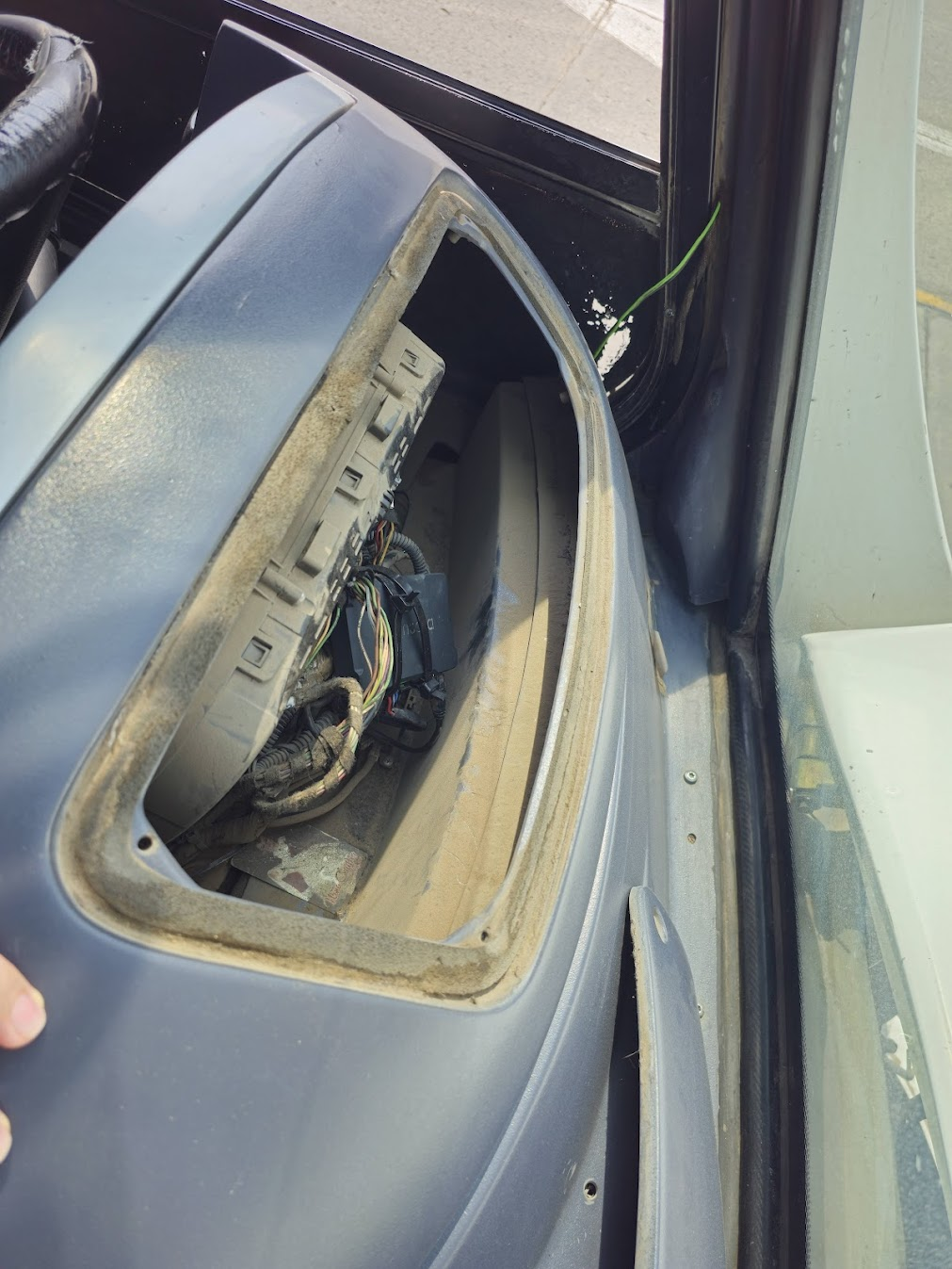

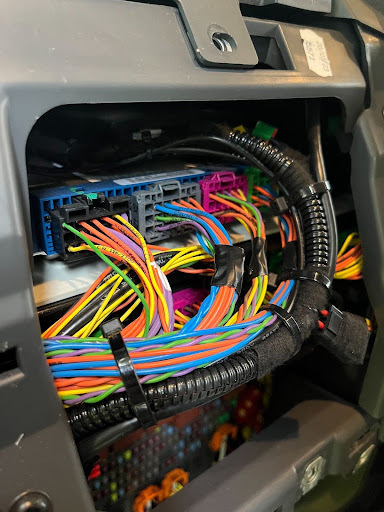

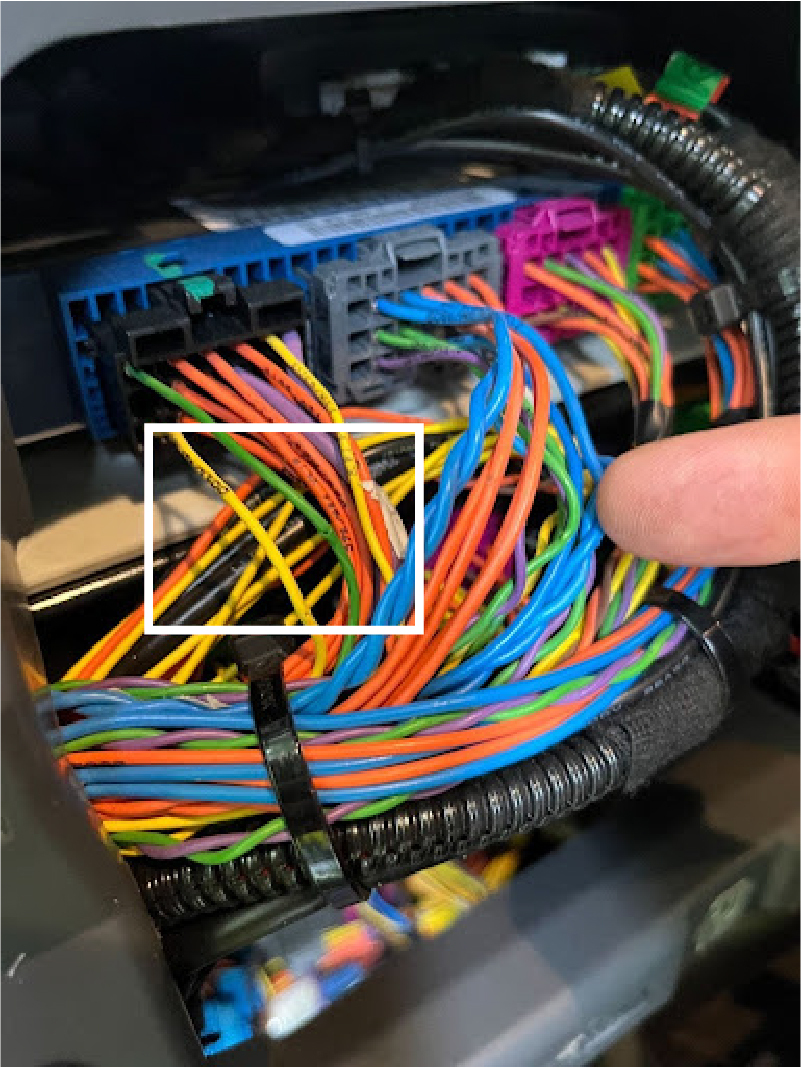

Emplacement : côté passager, ouvrez le tableau de bord. La connexion CAN se trouve sur le connecteur noir du contrôleur EBS.
-
Paire de fils torsadés :
jaune (CAN_H) et vert (CAN_L) sur le connecteur EBS noir
|
|
|
-
Câble de diagnostic : poids lourd ou FMS (vérifiez l’activation du FMS avant utilisation)
Note
La disponibilité du connecteur FMS vert ne signifie pas que le FMS est actif. Vérifiez auprès de votre concessionnaire Renault local ou de Samsara si le FMS est activé pour votre véhicule.
-
Emplacement : côté passager, ouvrez le tableau de bord. La connexion CAN se trouve sur le connecteur noir du contrôleur EBS.
-
Paire de fils torsadés :
|
|
|
-
Câble de diagnostic : poids lourd ou FMS (vérifiez l’activation du FMS avant utilisation)
Note
La disponibilité du connecteur FMS vert ne signifie pas que le FMS est actif. Vérifiez auprès de votre concessionnaire Volvo local ou de Samsara si le FMS est activé pour votre véhicule.
-

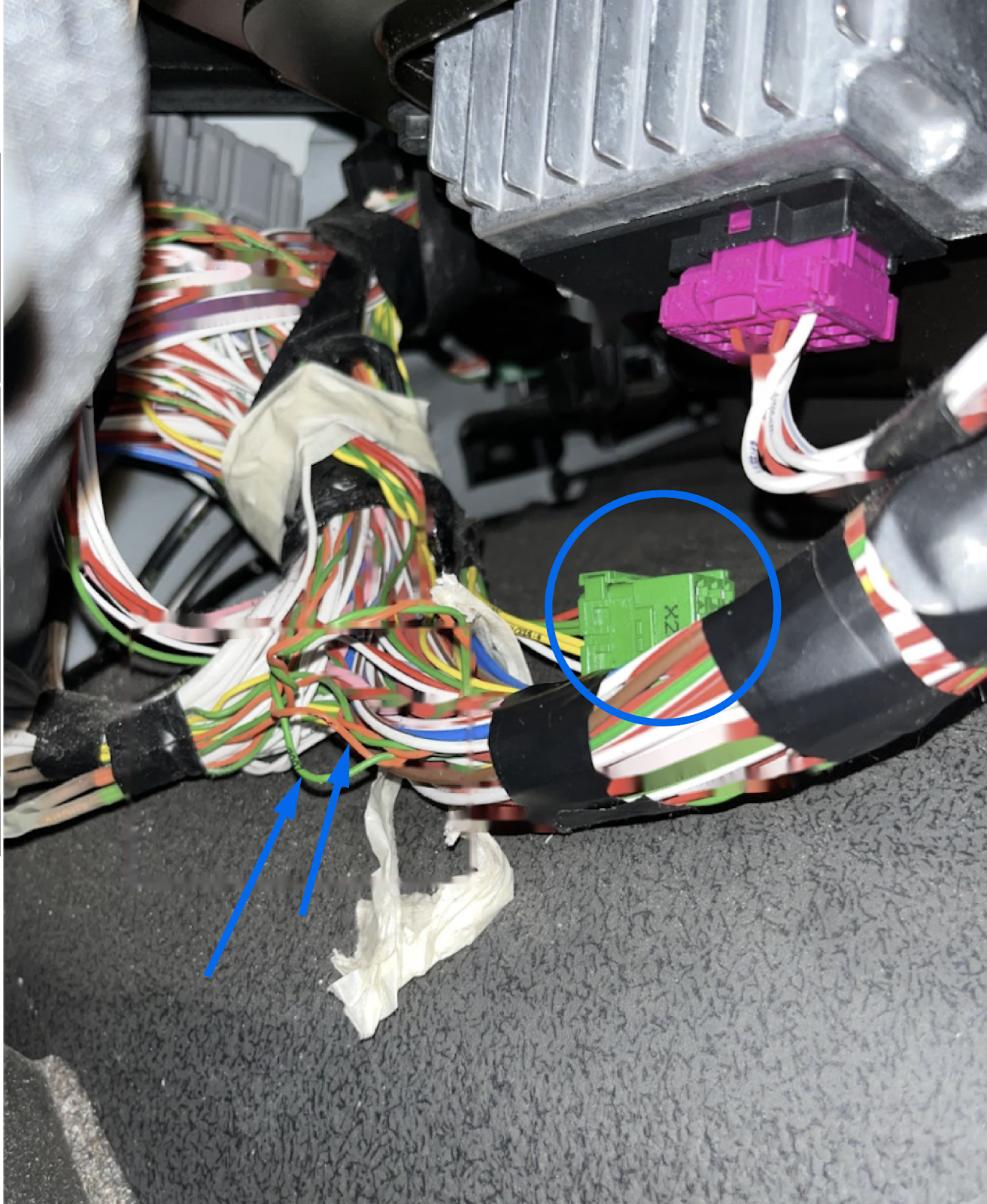

Emplacement : côté passager, ouvrez le tableau de bord. La connexion CAN se trouve sur le connecteur noir du contrôleur EBS.
-
Paire de fils torsadés :
|
|
|
-
Câble de diagnostic : poids lourd ou FMS (vérifiez l’activation du FMS avant utilisation)
Note
La disponibilité du connecteur FMS vert ne signifie pas que le FMS est actif. Vérifiez auprès de votre concessionnaire Volvo local ou de Samsara si le FMS est activé pour votre véhicule.
-
Emplacement : côté passager, ouvrez le tableau de bord. La connexion CAN se trouve sur le connecteur noir du contrôleur EBS.
-
Paire de fils torsadés :
|
|
|
|
|
-

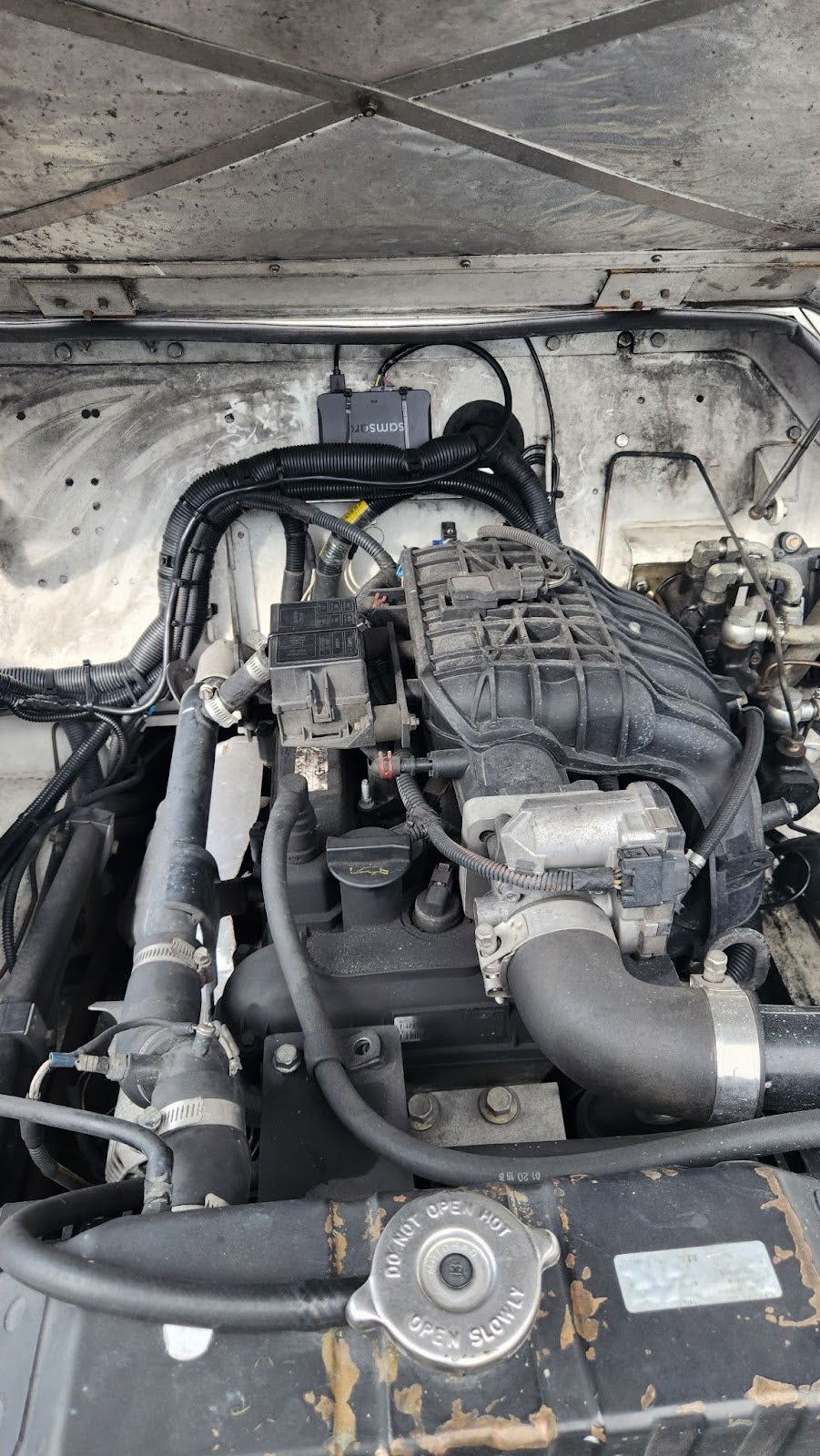

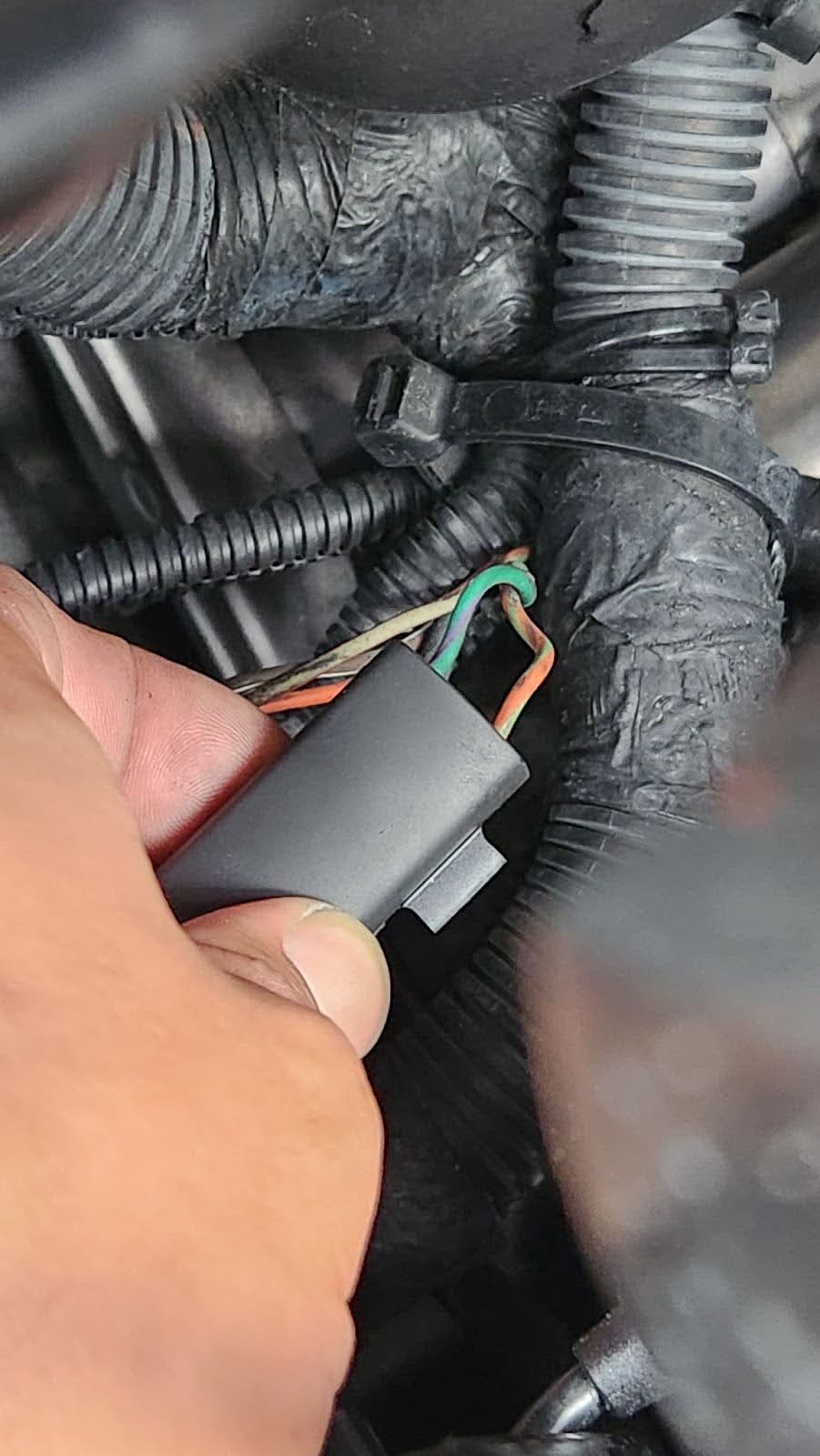

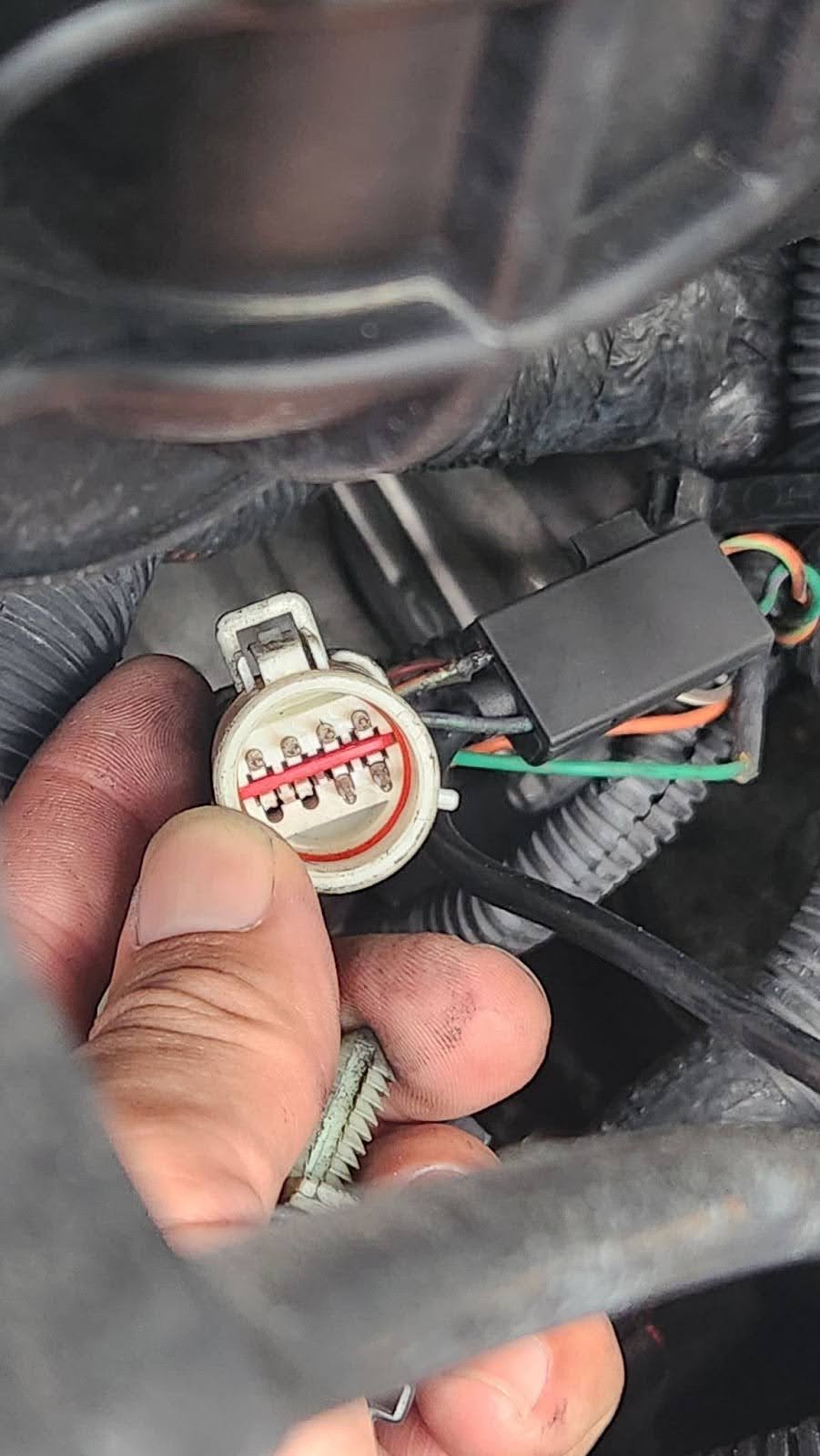

Emplacement : Sous le capot à un connecteur rond blanc à 8 broches.
-
Paire de fils torsadés :
Fils CAN situés derrière le connecteur à 8 broches (vérifiez CAN_H et CAN_L avant l'attachement).
-
Note d'installation : Attachez le Duckbill aux fils CAN derrière le connecteur, en veillant à ce que la paire torsadée reste intacte et correctement routée après l'installation.
