Guide d'installation du bouton de confidentialité

Si vous ne l'avez pas déjà fait, installez le boîtier télématique de véhicule (VG).

Voir Guides d'installation du boîtier télématique de véhicule (VG) par câble pour consulter le guide d'installation correspondant au câble de diagnostic VG de votre véhicule. Mettez en pause l'installation du VG lorsque vous atteignez l'étape relative au branchement des appareils accessoires et continuez avec les instructions.

Choisir un emplacement d'installation pour monter le bouton de confidentialité :

Nettoyez la surface de montage :

Essuyez la surface d'installation avec un chiffon sec et non pelucheux pour éliminer toute poussière et autres contaminants.

Montez l'appareil :

1. Retirez la doublure rouge de l'adhésif VHB en utilisant l'onglet de traction.

2. Appuyez fermement l'appareil sur l'emplacement d'installation prévu pendant au moins 30 secondes. Assurez-vous que l'adhésif est comprimé uniformément sur l'appareil.

Faites passer le câble du bouton de confidentialité vers le boîtier télématique de véhicule.

Glissez le câble sous le joint en verre du pare-brise, ou insérez-le dans le joint le long du montant A, en vous assurant que le placement n'interfère pas avec les systèmes de sécurité du véhicule, tels que les airbags.

Pour des performances optimales, évitez d'enrouler le câble autour du boîtier télématique de véhicule ou de le croiser avec le câble de diagnostic. Au lieu de cela, enroulez tout excédent de câble en une boucle lâche et fixez-le avec des clips de câble. Faites attention à ne pas plier ou tordre le câble pendant ce processus.

Connectez le bouton de confidentialité au boîtier télématique de véhicule.

Si vous avez déjà installé d'autres accessoires avec le même câble en Y (par exemple, un bouton d’alarme), connectez l'extrémité mâle du connecteur du bouton de confidentialité au connecteur femelle sur le câble en Y du bouton d’alarme. Sinon, connectez l'extrémité mâle du bouton de confidentialité directement au boîtier télématique de véhicule. Évitez de mettre de la tension sur le connecteur là où il se fixe au bouton de confidentialité.

Pour plus d'informations sur les entrées auxiliaires pour le boîtier télématique de véhicule, voir Connecter les entrées auxiliaires aux VG54 et VG55.

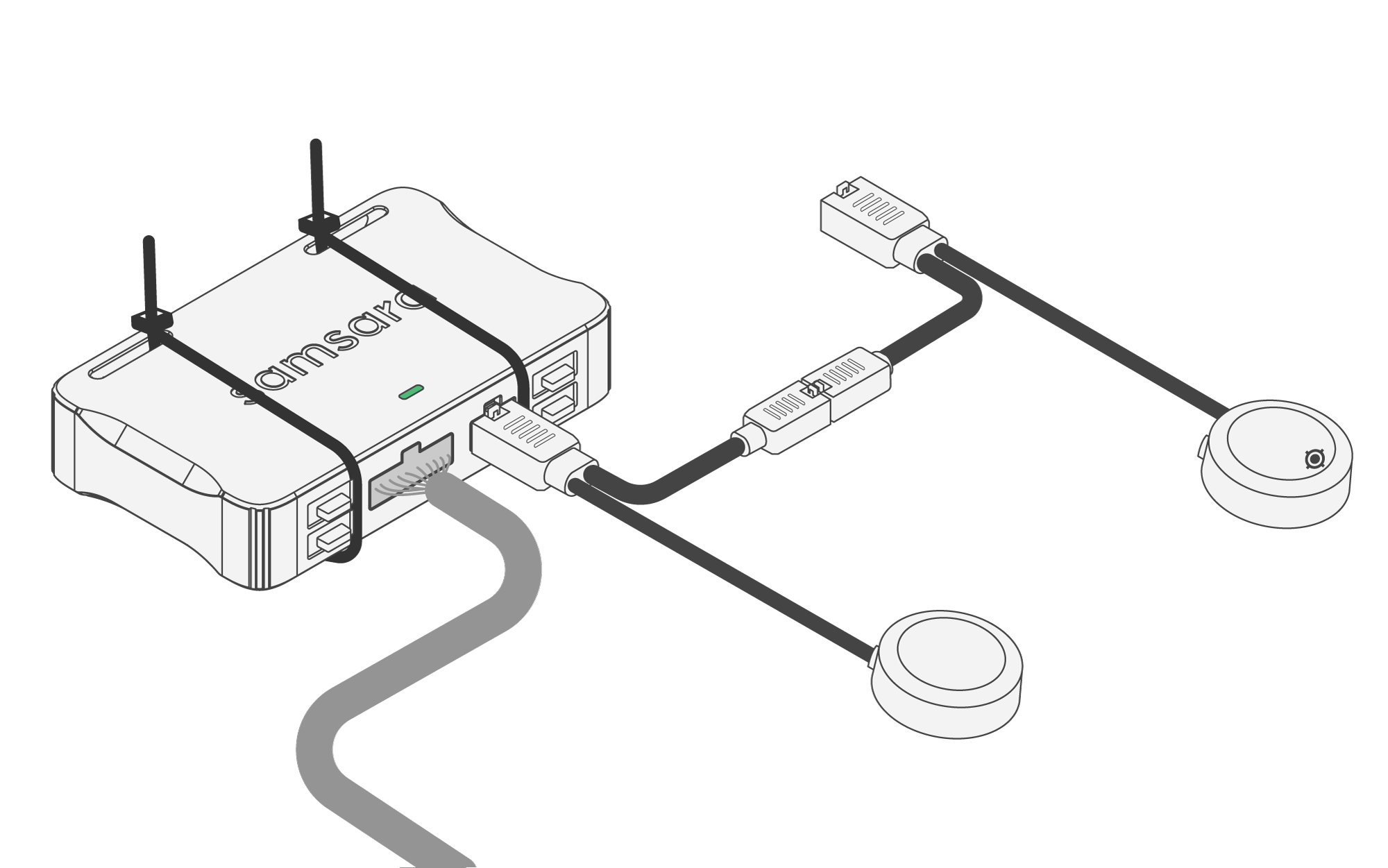

Figure 3. Boîtier télématique de véhicule avec bouton de confidentialité enchaîné au bouton d’alarme

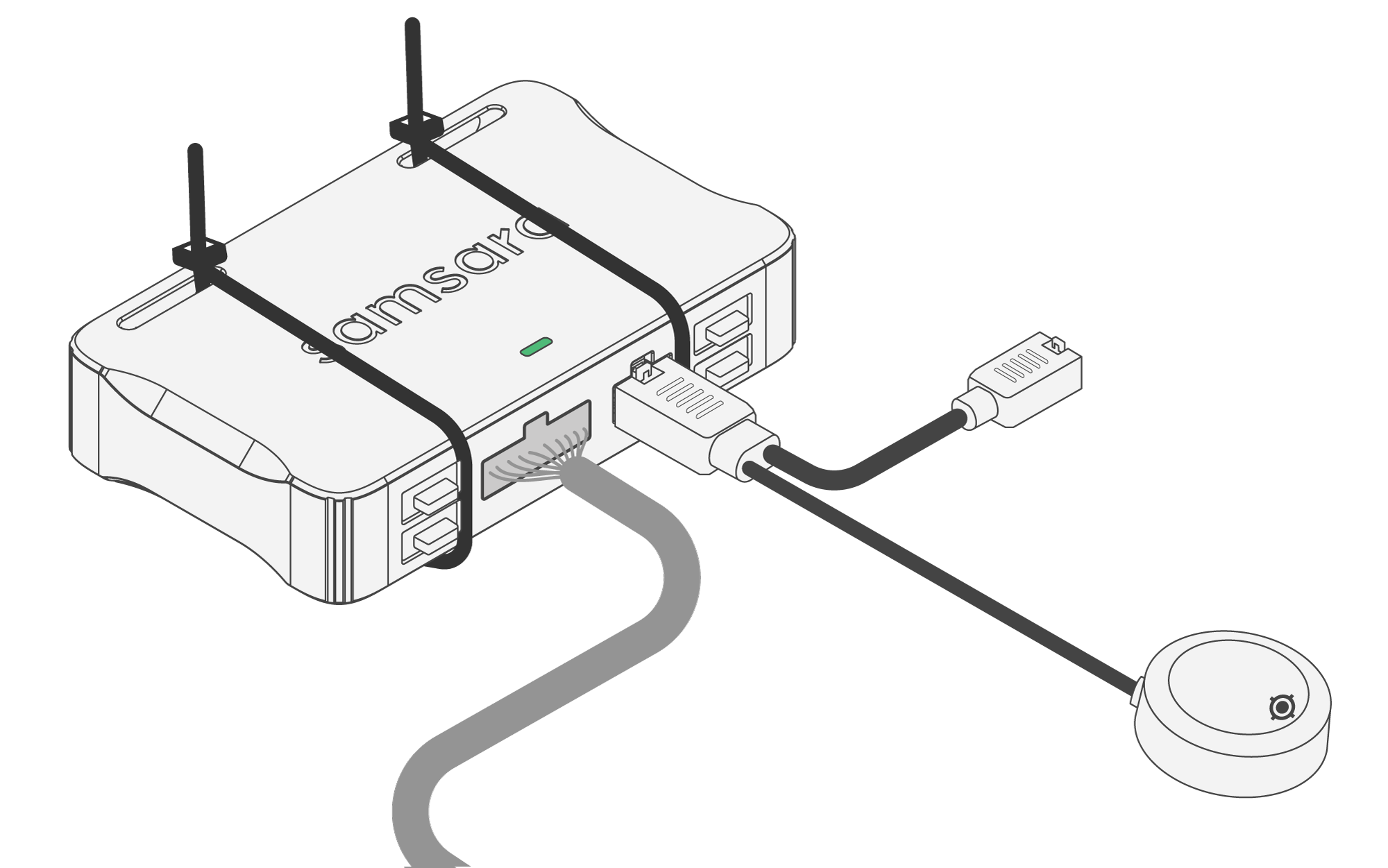

Figure 4. Boîtier télématique de véhicule avec bouton de confidentialité directement connecté

Sur le tableau de bord Samsara, configurez l'entrée auxiliaire pour le bouton de confidentialité :

Vous pouvez configurer le type d'entrée auxiliaire pour le bouton de confidentialité sur un seul boîtier télématique via le tableau de bord, ou configurer plusieurs boîtiers télématiques en même temps en utilisant un fichier CSV. Pour les mises à jour en bloc, voir Modifier les boîtiers télématiques en bloc.

Si nécessaire, revenez aux instructions d'installation du boîtier télématique de véhicule.

Après avoir installé un bouton de confidentialité, assurez-vous que les conducteurs sont familiers avec l'emplacement et le fonctionnement du bouton.

Il est recommandé de procéder à des révisions périodiques pour vérifier que le bouton reste dans une position pratique et n'a pas été obstrué ou oublié au fil du temps.
