HW-SAT11 et ACC-SAT-ACBL
La connectivité satellite offre une solution essentielle pour les clients dans des emplacements éloignés dépourvus de connectivité cellulaire et sert de sauvegarde fiable pour ceux nécessitant une connectivité à 100 %. Cela est rendu possible grâce à l'intégration d'un modem tiers, connecté au boîtier télématique de véhicule (VG) à l'aide du câble ACC-SAT-ACBL.
Ce guide fournit des instructions détaillées pour installer le produit et garantir des performances optimales.
|

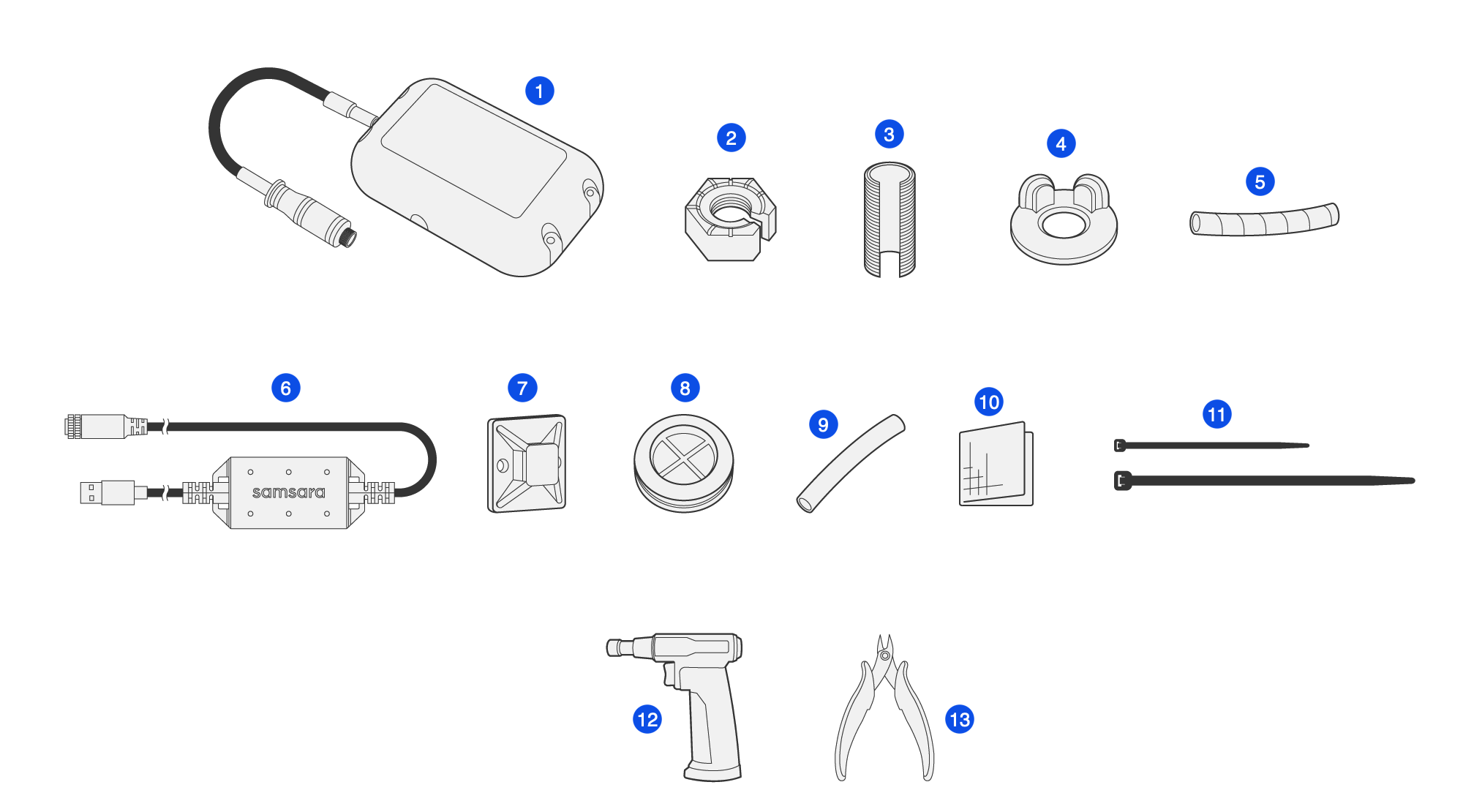

Élément |
Quantité |
Description |
|---|---|---|
|
Boîtier de modem satellite |
||
|
|
1 |
Modem satellite |
|
|
1 |
(Installation sur le toit, montage par le bas) Écrou fileté |
|
|
1 |
(Installation sur le toit, montage par le bas) Vis à fente |
|
|
1 |
(Installation sur le toit, montage par le bas) Passe-fil en caoutchouc |
|
|
1 |
(Installation sur le toit, montage par le bas) Gaine en spirale |
|
Sac d'accessoires pour câbles |
||
|
|
1 |
Câble adaptateur modem-boîtier télématique |
|
|
10 |
(Installation sur le toit) Clips de câble adhésifs |
|
|
1 |
(Pose sur le toit) Passe-fil |
|
|
1 |
(Tube thermorétractable) Installation sur le toit |
|
|
3 |
Lingettes alcoolisées |
|
|
10 4 |
Serre-câbles (petits) Serre-câbles (grands) |
|
Équipement supplémentaire qui pourrait être nécessaire mais qui n'est pas fourni |
||
|
|
1 |
Source de chaleur (briquet, pistolet à air chaud, etc.) |
|
|
1 |
Pinces coupantes affleurantes |
-
Commencez l'installation de votre VG selon le guide d'installation correspondant au câble de diagnostic VG de votre véhicule.
-
Mettez en pause l'installation du VG lorsque vous atteignez l'étape liée au branchement des périphériques accessoires.
-
Procédez à l'examen des Options d'emplacement pour modem satellite.
Le câble de l'adaptateur du modem mesure 19,7 pieds (6 m) de long, permettant une grande variété d'emplacements de montage.
Une installation correcte de votre modem satellite est essentielle pour garantir des performances optimales. Le modem nécessite une vue dégagée sur le ciel et doit être installé dans un emplacement sécurisé et soigneusement planifié. Suivez ces recommandations pour choisir l’emplacement de fixation du modem et pour acheminer son câble adaptateur.
Note
Ne fixez pas le modem au véhicule avant d’avoir acheminé son câble de connexion, afin de vous assurer que l’emplacement de montage est adapté à la longueur du câble.
Choisir un emplacement sur le toit qui respecte les recommandations suivantes, puis acheminez le câble de l'adaptateur modem :
-
Sélectionnez un emplacement plat, idéalement horizontal, sur le toit.
-

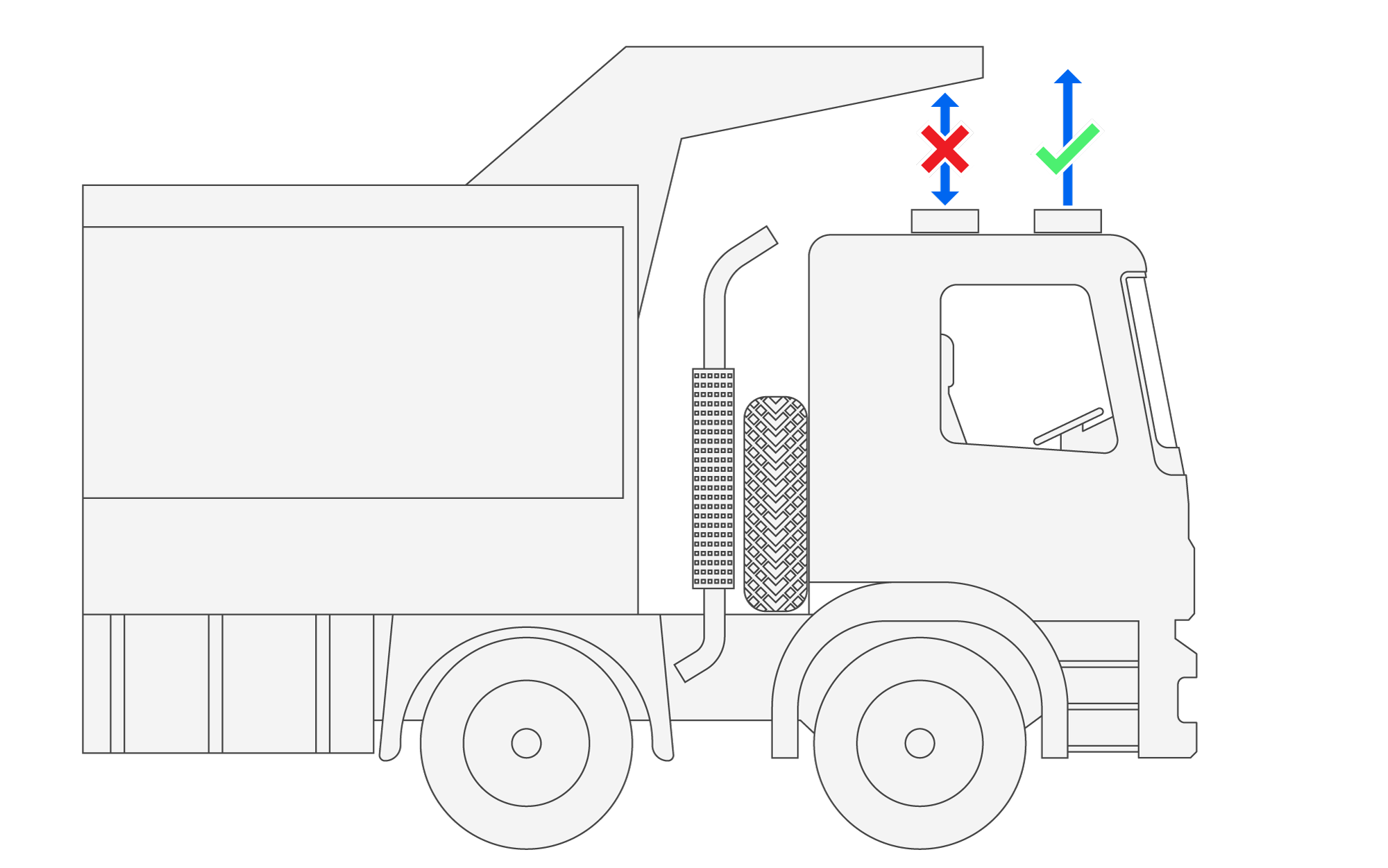

L’emplacement doit offrir une vue dégagée et sans obstruction sur le ciel, tout en minimisant la longueur du câble acheminé à l’extérieur.
-
Évitez les interférences provenant d'objets métalliques tels que les antennes, les porte-bagages ou d'autres accessoires montés sur le toit.

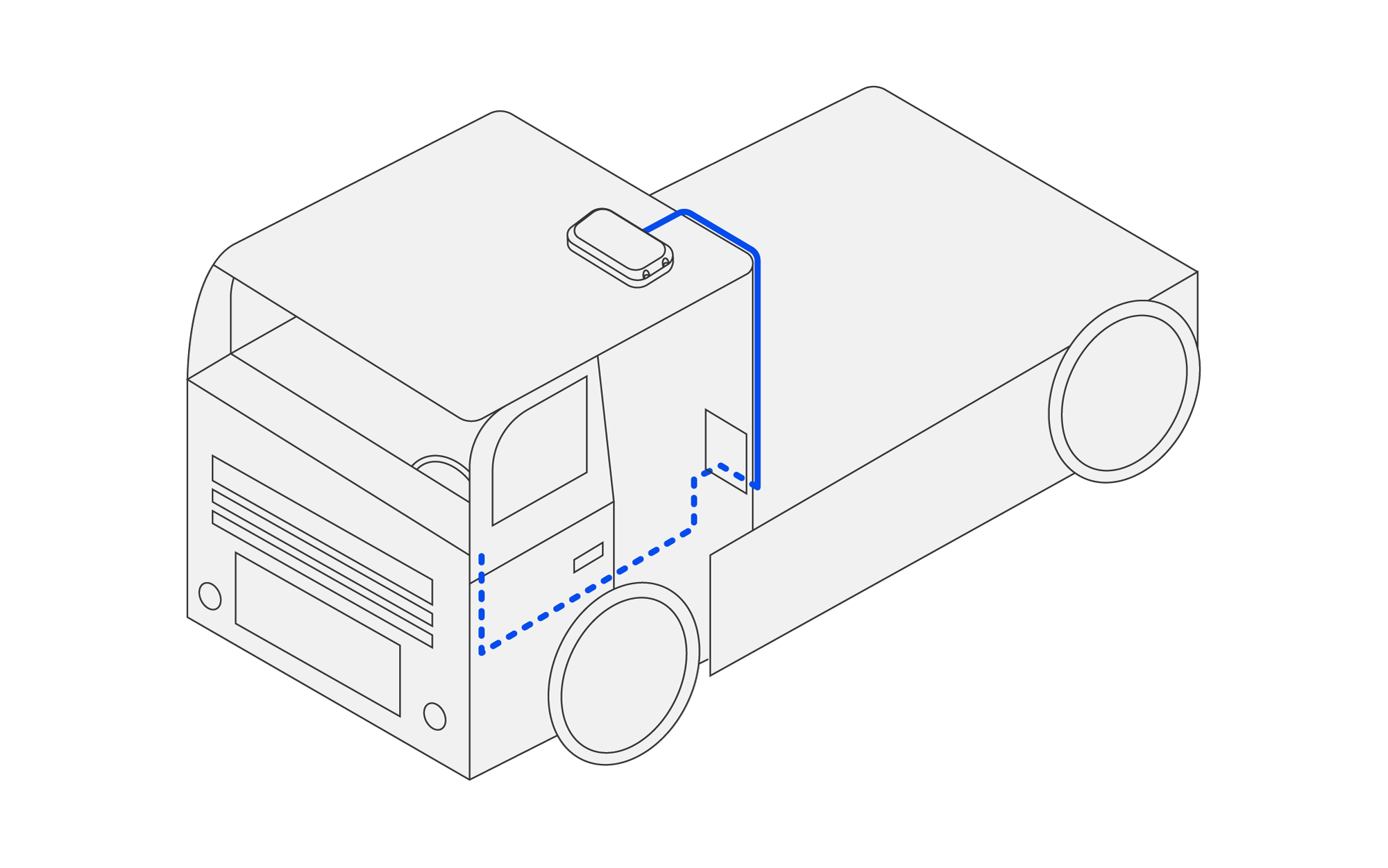

Un acheminement correct du câble est essentiel pour garantir une installation sécurisée et efficace du modem. Le câble adaptateur du modem doit sortir du véhicule et se connecter au boîtier télématique du véhicule (VG) sans interférence ni dommage. Acheminez le câble en suivant l’une des méthodes suivantes :
-

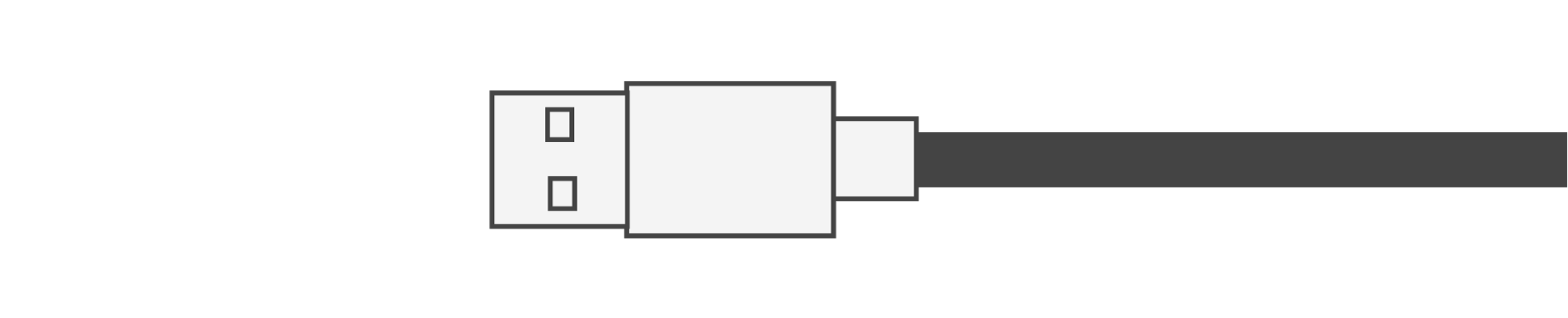

Positionnez l'extrémité USB du câble près du VG mais ne la branchez pas.
-
Acheminez l’extrémité du câble côté connecteur du modem vers l’ouverture prévue dans la carrosserie, en évitant les arêtes vives, les points de pincement, les airbags et tout autre élément susceptible d’endommager le câble.
-

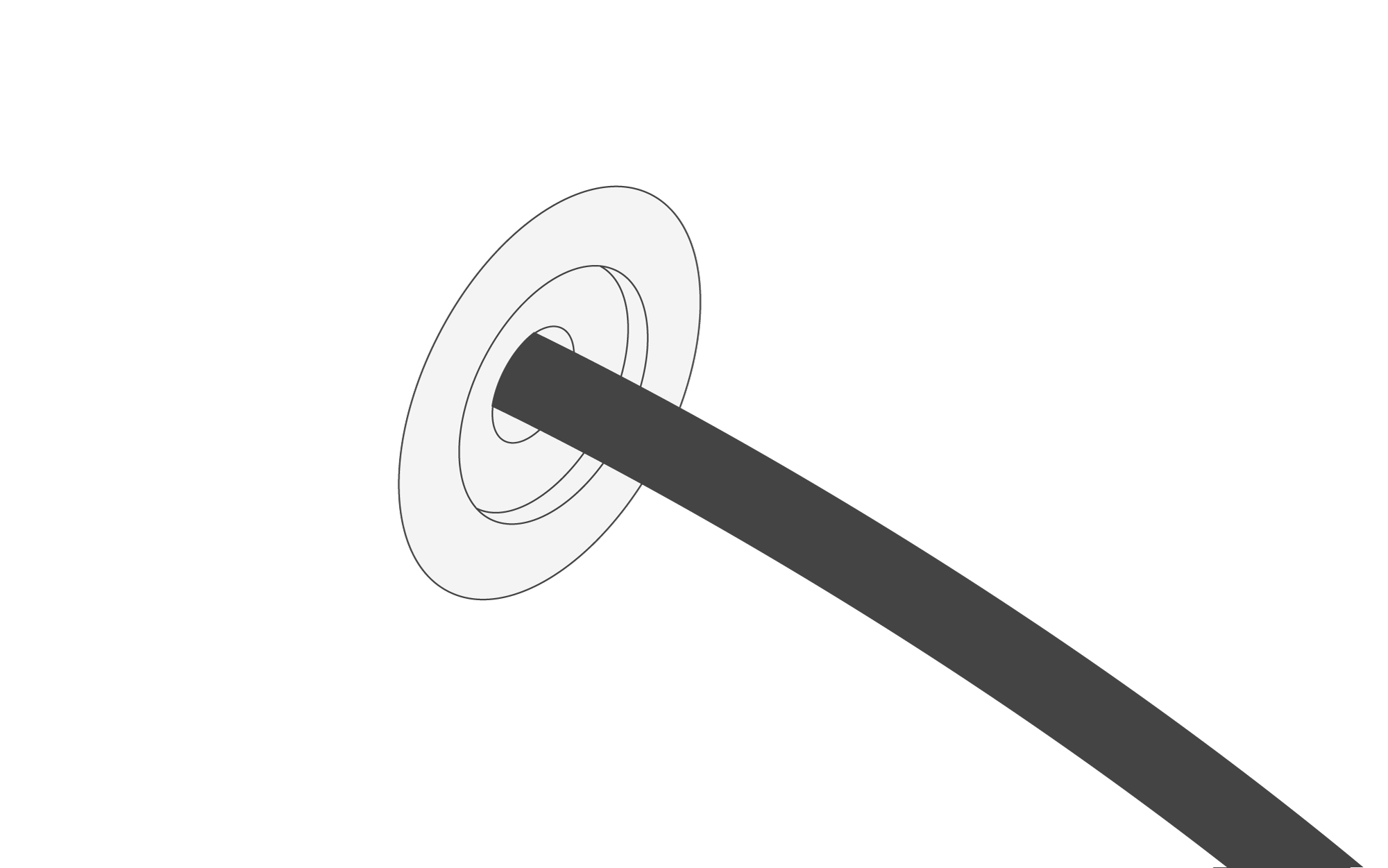

Faites passer le câble à travers l'ouverture du panneau en utilisant un passe-câble.
S'il n'existe pas d'ouverture, percez-en une en utilisant l'une des options suivantes :
-

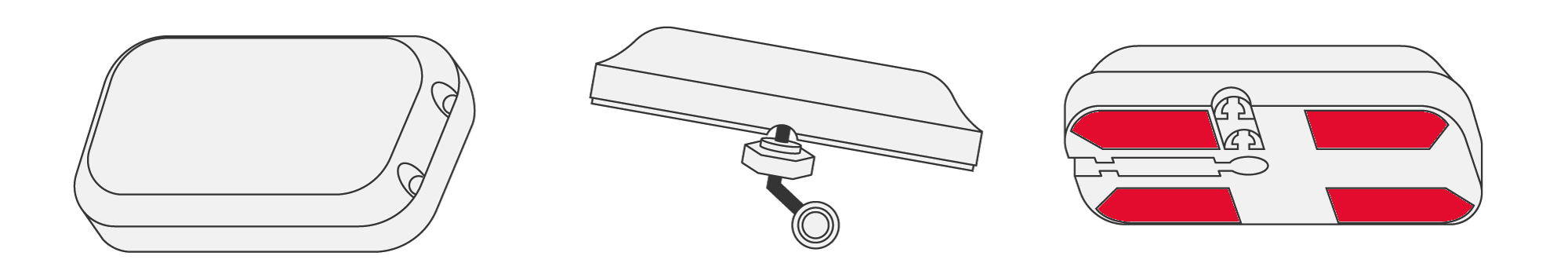

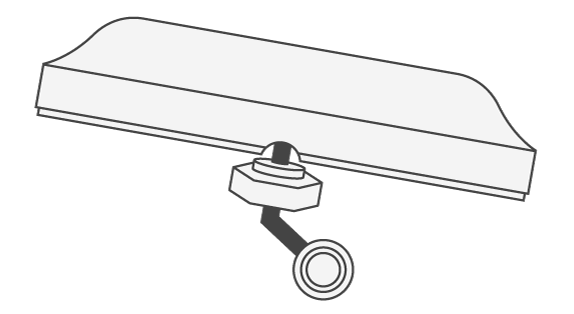

Montage inférieur : Pour faire passer le câble à travers le panneau directement sous le modem, percez un trou de 15 mm (5/8”) directement sous l'emplacement de montage du modem. Procédez à la fixation du modem.
-
Passe-câble fourni par Samsara : Pour faire passer le câble à travers une ouverture de panneau en utilisant le passe-câble fourni par Samsara, percez un trou de 23 mm (15/16”).
-
Passe-câble alternatif : Pour faire passer le câble à travers une ouverture de panneau en utilisant un passe-câble différent, percez un trou de taille appropriée pour le passe-câble choisi.
-
-

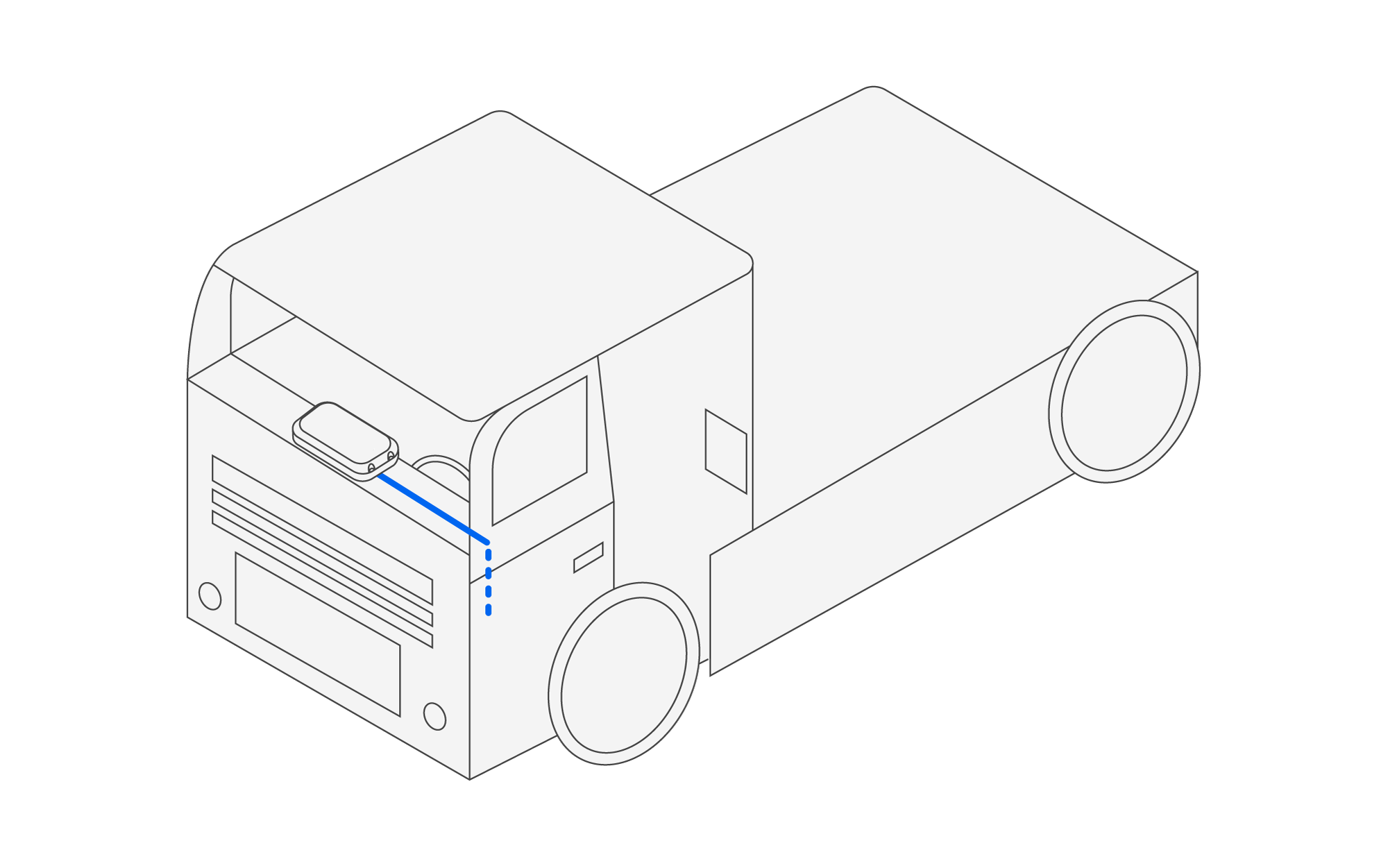

Acheminez le câble le long de l'extérieur du véhicule jusqu'à l'emplacement de montage du modem, en évitant les arêtes vives, les points de pincement et les zones exposées aux vents forts.
-
Fixez le câble avec les attaches de câble fournies et les supports adhésifs.
-
Nettoyez la surface de montage à l'aide des lingettes alcoolisées fournies. Assurez-vous qu'elle soit sèche avant d'appliquer les supports.
-
Positionnez les supports à une distance maximale de 15 mm (~6 pouces) les uns des autres. Appliquez une pression sur chaque support pendant au moins 20 secondes pour assurer une bonne adhérence.
-
Coupez tout excédent de matériau de collier de serrage après fixation.
-
-
Fixez solidement l'œillet à l'ouverture du panneau pour créer un joint adéquat.
-
Passez à Sécuriser et connecter le modem.
-
Positionnez l'extrémité USB du câble près du VG mais ne la branchez pas.
-
Acheminez l’extrémité du câble côté connecteur du modem vers l’ouverture de porte prévue, en évitant les arêtes vives, les points de pincement, les airbags et tout autre danger.
-
Faites passer le câble par l’ouverture de la porte et acheminez-le le long de l’extérieur du véhicule jusqu’à l’emplacement de montage du modem.
-
Fixez le câble avec les attaches de câble fournies et les supports adhésifs.
-
Nettoyez la surface de montage à l'aide des lingettes alcoolisées fournies. Assurez-vous qu'elle soit sèche avant d'appliquer les supports.
-
Positionnez les supports à une distance maximale de 15 mm (~6 pouces) les uns des autres. Appliquez une pression sur chaque support pendant au moins 20 secondes pour assurer une bonne adhérence.
-
Coupez tout excédent de matériau de collier de serrage après fixation.
-
-
Fixez le câble dans l'ouverture de la porte à l'aide d'un sceau (non fourni).
-
Passez à Sécuriser et connecter le modem.
-
Positionnez l'extrémité USB du câble près du VG mais ne la branchez pas.
-
Acheminez l’extrémité du câble côté connecteur du modem vers l’ouverture de fenêtre prévue, en évitant les arêtes vives, les points de pincement, les airbags et tout autre danger.
-
Faites passer le câble par l'ouverture de la fenêtre et le long de l'extérieur du véhicule jusqu'à l'emplacement de montage du modem.
-
Fixez le câble avec les attaches de câble fournies et les supports adhésifs.
-
Nettoyez la surface de montage à l'aide des lingettes alcoolisées fournies. Assurez-vous qu'elle soit sèche avant d'appliquer les supports.
-
Positionnez les supports à une distance maximale de 15 mm (~6 pouces) les uns des autres. Appliquez une pression sur chaque support pendant au moins 20 secondes pour assurer une bonne adhérence.
-
Coupez tout excédent de matériau de collier de serrage après fixation.
-
-

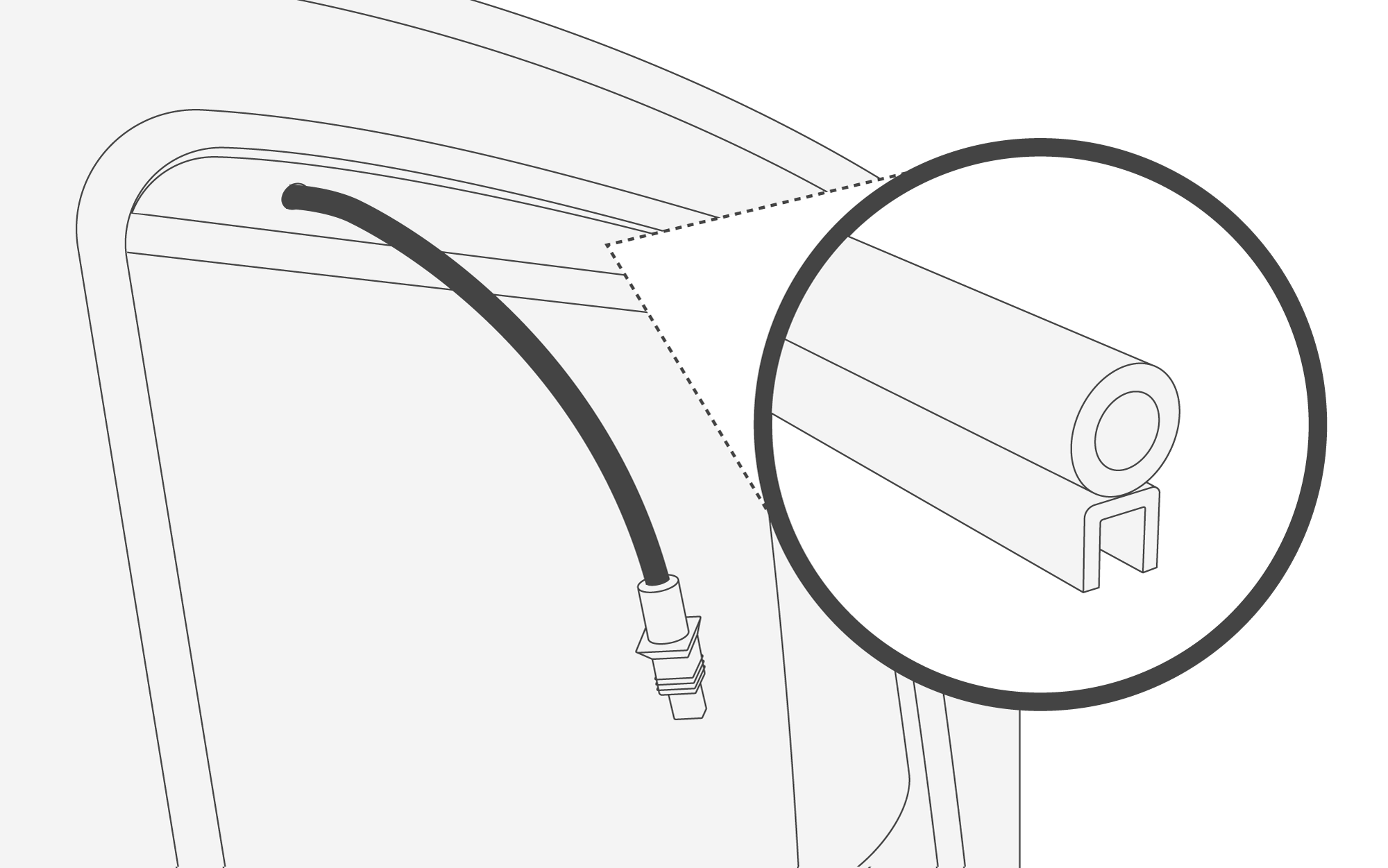

Fixez le câble dans l'ouverture de la fenêtre en utilisant un joint approprié (non fourni).
-
Passez à Sécuriser et connecter le modem.
Si le montage sur le toit est inapproprié ou si des problèmes de performance surviennent, choisir un emplacement sur le tableau de bord qui respecte les recommandations suivantes :
-
Sélectionnez une zone horizontale sur le tableau de bord avec une vue dégagée sur le ciel.
-
Assurez-vous que l'emplacement ne bloque pas les évents ou les airbags, n'interfère pas avec les commandes du véhicule, ou n'obstrue pas la vue du conducteur.
-
Cet emplacement convient à la plupart des cas d'utilisation et minimise l'exposition aux facteurs environnementaux.
Avertissement
Le montage sur le tableau de bord dans des environnements chauds ou ensoleillés peut affecter négativement la longévité de l'appareil en raison de températures très élevées.
Après avoir choisi un emplacement approprié sur le tableau de bord, acheminez le câble adaptateur du modem :
-
Positionnez l'extrémité USB du câble près du VG mais ne la branchez pas.
-
Assurez-vous qu'une longueur suffisante est allouée pour l'installation et la position du modem satellite.
-
Acheminez l’extrémité du câble adaptateur modem-boîtier télématique, côté connecteur du modem, vers l’emplacement prévu pour le montage du modem, en évitant les arêtes vives, les points de pincement, les airbags et tout autre élément pouvant endommager le câble.
-
Passez à Sécuriser et connecter le modem.
Cette procédure décrit comment connecter et monter un modem de manière sécurisée à l'intérieur d'un véhicule. Une installation correcte garantit une connectivité satellite fiable et minimise le risque de dommages au modem ou aux composants du véhicule.
Avant de commencer, assurez-vous d'avoir tous les outils nécessaires, y compris le modem, le câble adaptateur modem-boîtier télématique, la gaine thermorétractable et une source de chaleur (briquet, chalumeau ou pistolet à air chaud). Travaillez avec précaution pour éviter d'endommager le câble ou le véhicule pendant l'installation.
-
Préparez le modem.

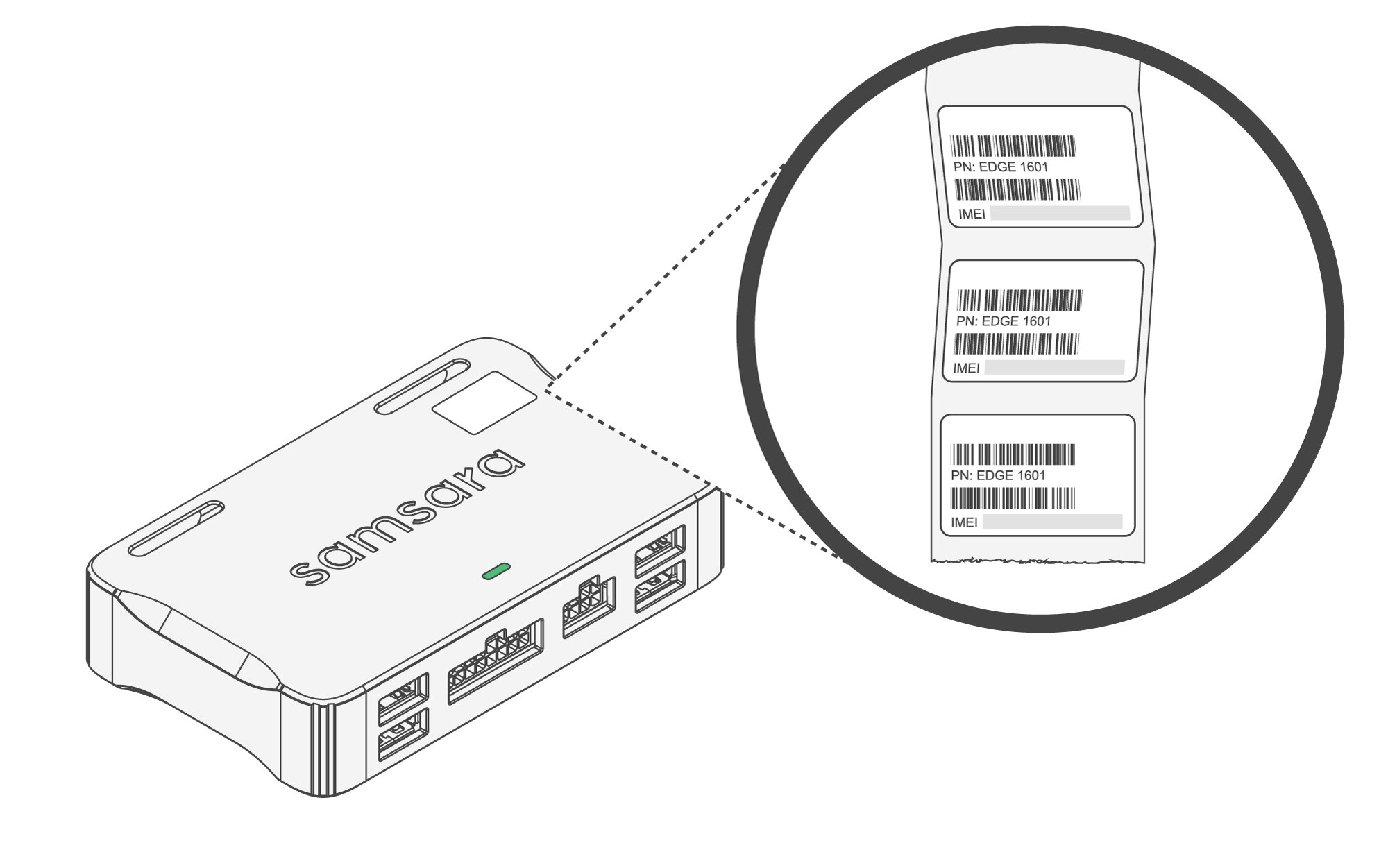

Retirez les étiquettes de numéro de série à l'arrière du modem. Fixez une étiquette au boîtier télématique de véhicule (VG) pour une identification facile à l'avenir.
-
Suivez les instructions du dépliant d'installation imprimé et utilisez le matériel fourni dans l'emballage du modem pour monter solidement le modem en utilisant l'une des méthodes suivantes :
-
Connectez le câble de l'adaptateur au modem :
-

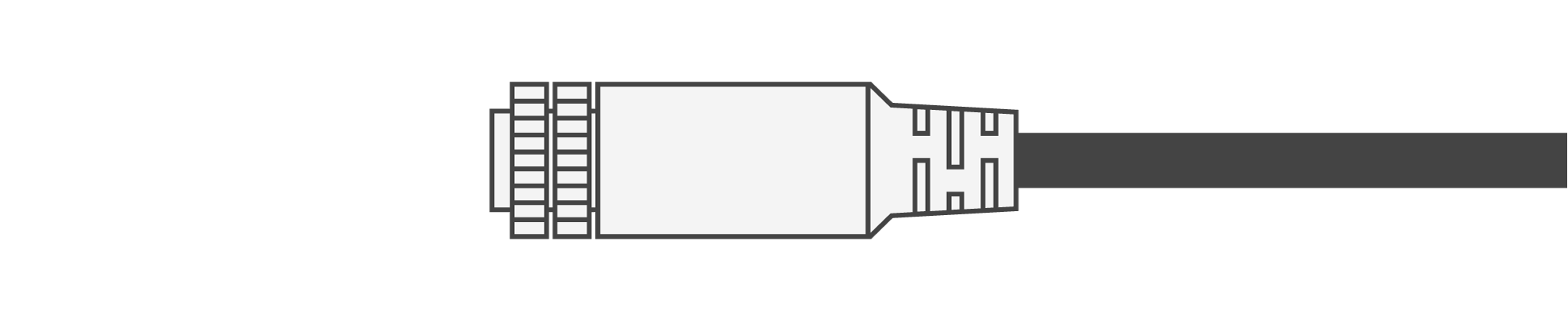

Alignez le connecteur du câble avec le port du modem et connectez-les solidement.
-
Fixez le câble en fonction de l'emplacement de montage de votre modem, qu'il soit interne ou externe :
-
Montage interne : Serrez la connexion à la main (serrage à la main). Évitez d'utiliser une clé ou d'autres outils, car cela pourrait endommager le connecteur.
-
Montage externe :
-
Si la connexion entre le modem et le câble se trouve à l'extérieur du véhicule.
-

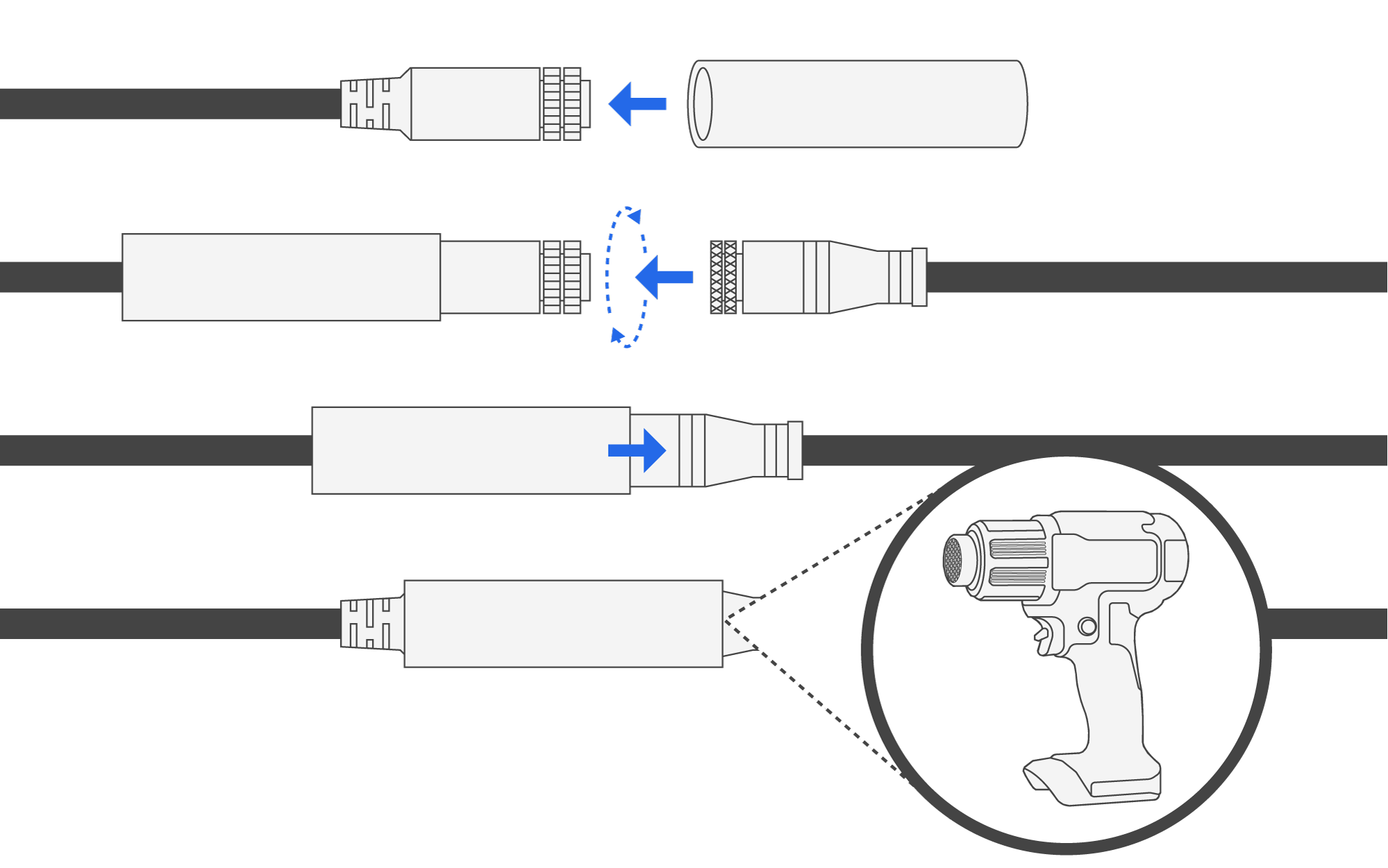

Faites glisser le tube thermorétractable inclus sur le connecteur du câble de l'adaptateur de manière à ce qu'il se trouve derrière le connecteur.
-
Serrez la connexion à la main (serrage à la main). Évitez d'utiliser une clé ou d'autres outils, car cela pourrait endommager le connecteur.
-
Faites glisser le tube thermorétractable sur le connecteur accouplé de manière à ce qu'il soit centré.
-
Utilisez une source de chaleur, comme un briquet, un chalumeau à main ou un pistolet thermique, pour chauffer soigneusement le tube sur toute sa longueur. Assurez-vous que le tube rétrécit uniformément et forme un joint étanche.
Attention
Soyez prudent lorsque vous utilisez la source de chaleur pour éviter les blessures ou la surchauffe du câble. Appliquez la chaleur de manière uniforme et évitez de vous concentrer trop longtemps sur un seul point afin de prévenir tout dommage à la gaine extérieure du câble.
-
-
-
-
Fixez tout câble lâche ou excédentaire pour éviter qu'il ne devienne un danger.
-
Faites passer le câble de manière soignée le long des panneaux intérieurs du véhicule ou d'autres points fixes.
-
Utilisez des colliers de serrage ou des pinces pour fixer le câble solidement en place.
-
-
Connectez le modem au VG et confirmez la connectivité satellite :
Si nécessaire, reportez-vous aux instructions de configuration VG pour le dépannage ou les étapes de configuration supplémentaires.
-
Branchez l'extrémité USB du câble adaptateur dans le VG.
-
Démarrez le véhicule et attendez que la connectivité satellite apparaisse sur le tableau de bord Samsara. Ce processus ne devrait pas prendre plus de 5 minutes.
-
-
Si vous installez ce produit avec un bouton d’alarme Samsara, consultez les instructions d'installation pour l'accessoire.
-
Remplacez tous les panneaux de véhicule qui ont été retirés pendant le processus d'installation. Assurez-vous que tous les panneaux sont correctement alignés et solidement fixés.
-
Éliminez correctement tous les emballages et déchets pour maintenir un environnement de travail propre et sûr.
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre indicatif uniquement. Consultez les lois et ordonnances locales en vigueur pour déterminer les éventuelles restrictions d'installation. Il est de la responsabilité de l'installateur de se conformer à toutes les lois et ordonnances applicables lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou aux instructions de Samsara. Le non-respect de ces instructions peut entraîner des dommages matériels, des blessures physiques ou l'annulation de la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les instructions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services tiers.
N'installez pas de matériel lorsque le véhicule n'est pas sécurisé ou lorsqu'il est en marche, sauf si le guide d'installation vous demande de démarrer le véhicule. N'installez pas ou ne réglez pas le matériel pendant que vous conduisez ou que le véhicule est en fonctionnement. N'installez pas ce matériel à un endroit qui pourrait gêner la visibilité du conducteur ou le fonctionnement des commandes du véhicule, à proximité des panneaux d'airbag ou dans le rayon d'action d'un airbag.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou dangereux. Ce matériel peut éclater s'il est placé à proximité de ce type de matériaux, ce qui crée un risque d'incendie, de brûlure, d'électrocution ou d'autres blessures graves. Ce produit contient des condensateurs qui peuvent présenter un risque d'incendie, d'explosion, d'électrocution ou de brûlure. Ne touchez pas les condensateurs de ce matériel.
Le matériel peut subir des dommages causés par l'eau si le joint est endommagé. Ne l'utilisez pas si le joint semble endommagé.
Le non-respect des instructions de montage peut entraîner un risque de blessure physique ou de dommages matériels dus à la chute d'objets. Si vous montez le matériel sur un mur de bâtiment, vérifiez la présence de câblage ou de plomberie avant de percer des trous.
Veuillez conserver ce matériel entre -40°C et 85°C. Ne pas maintenir ce matériel dans la plage de température spécifiée peut entraîner des risques pour la sécurité.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles susceptibles de provoquer un fonctionnement indésirable.
Cet appareil est conforme aux CNR de l'ISDE Canada applicables aux appareils exempts de licence. Son fonctionnement est soumis aux deux conditions suivantes :
(1) Cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil doit accepter toutes les interférences, y compris celles susceptibles d'entraîner un fonctionnement indésirable de l'appareil.
|
|
