HW-SP11
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre indicatif uniquement. Consultez les lois et ordonnances locales en vigueur pour déterminer les éventuelles restrictions d'installation. Il est de la responsabilité de l'installateur de se conformer à toutes les lois et ordonnances applicables lors de l'installation de ce matériel.
|

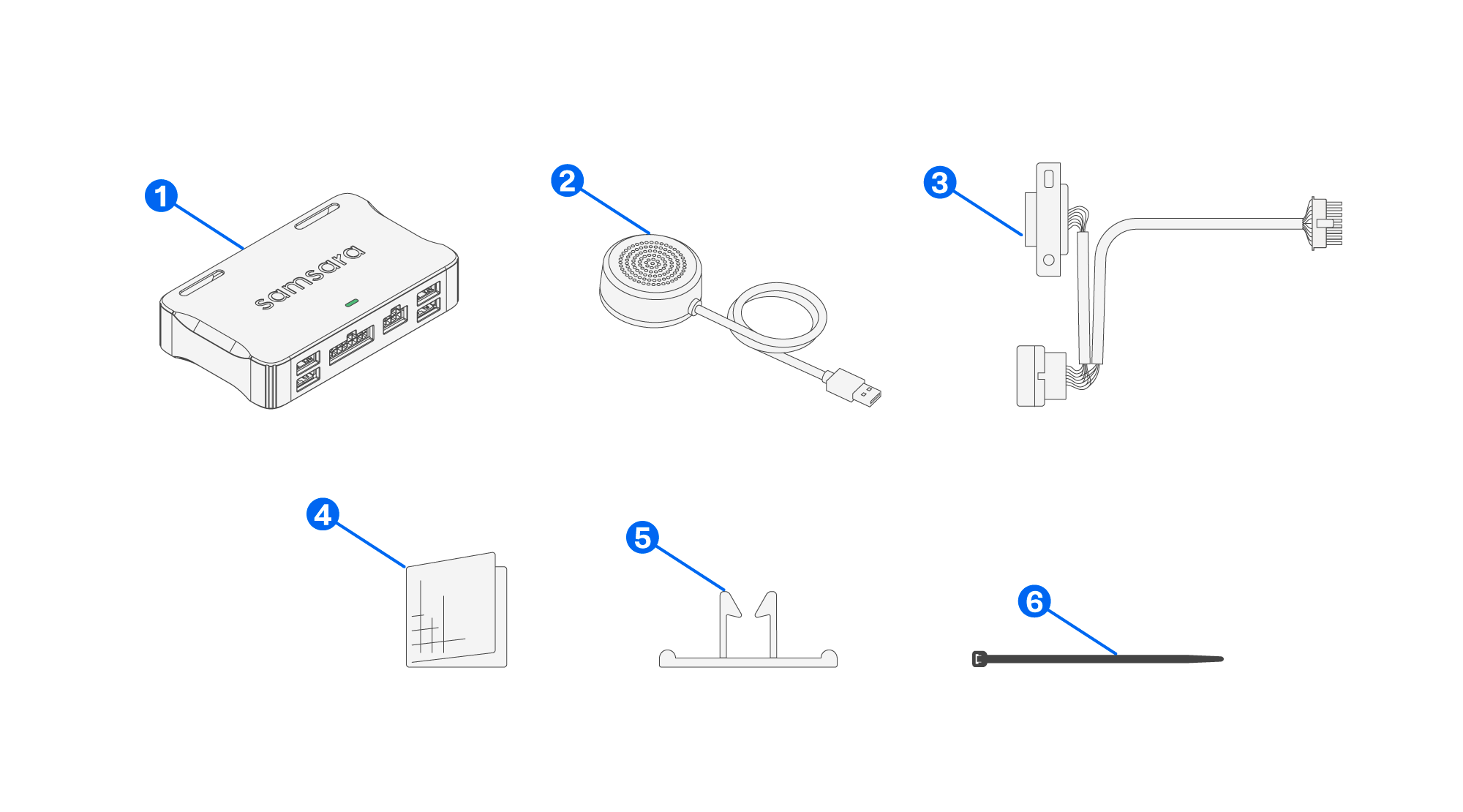

Élément |
Quantité |
Description |
|---|---|---|
|
|
1 |
Boîtier télématique de véhicule (VG) (vendu séparément) |
|
|
1 |
Haut-parleur en cabine |
|
|
1 |
Câble de diagnostic (vendu séparément, peut varier selon le type de véhicule) |
|
|
1 |
Lingette alcoolisée à 70 % |
|
|
4 |
Clips de câble |
|
|
2 |
Colliers de serrage |
Suivez ces étapes pour installer le haut-parleur en cabine dans votre véhicule.
-
Rassemblez votre équipement et vos composants :
Rassemblez tous les éléments nécessaires indiqués dans le graphique de référence, ainsi que les outils requis.
-
Installez le boîtier télématique de véhicule :
-
Si un boîtier télématique de véhicule est déjà installé, passez à l’étape suivante.
-
Si un boîtier télématique de véhicule n'est pas encore installé, installez-le en utilisant le guide d'installation approprié pour le câble de diagnostic du boîtier télématique de votre véhicule : Guides d'installation du boîtier télématique de véhicule (VG) par câble
Interrompez l'installation lorsque vous atteignez l'étape concernant la connexion des appareils accessoires, puis continuez avec les instructions ci-dessous.
-
-
Identifiez un emplacement d'installation pour le haut-parleur :
-
Choisissez une surface plane et non poreuse, telle que du plastique rigide, du verre ou du métal. Évitez les surfaces en tissu.
-
N'installez pas le haut-parleur au-dessus des airbags ou d'autres dispositifs de sécurité.
-
L'emplacement recommandé est dans le coin supérieur du pare-brise, près du montant A, du côté conducteur.
-
Assurez-vous que le haut-parleur n'est pas étouffé et qu'il n'entrave pas les mouvements du conducteur.
-
Assurez-vous que l’emplacement d’installation permet un acheminement propre des câbles vers le boîtier télématique de véhicule, en tenant compte de la longueur du câble d’environ 10 pieds (3 mètres).
-
-
Nettoyez la surface de montage :
-
Si l'installation se fait sur du verre ou du métal : utilisez une lingette imbibée d'alcool à 70 % pour nettoyer la surface, enlever la poussière et les contaminants, et laissez-la sécher complètement.
-
Si l'installation se fait sur du plastique : utilisez un chiffon sec et non pelucheux pour enlever la poussière et les contaminants.
-
-
Montez l'appareil :
-
Retirez la doublure rouge de l'adhésif VHB en utilisant l'onglet.
-
Appuyez fermement sur le haut-parleur à l'emplacement de l'installation pendant au moins 30 secondes, en veillant à ce que la compression soit homogène.
-
-

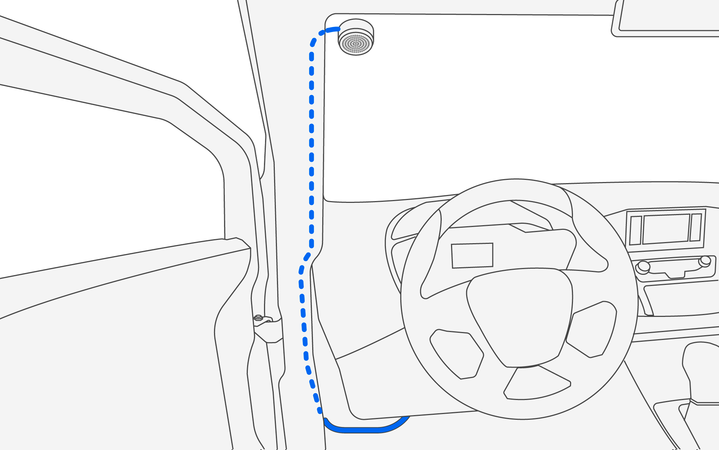

Itinéraire du câble USB du haut-parleur en cabine vers le boîtier télématique de véhicule :
-
Fixez le câble à l'aide des clips de câble et des attaches autobloquantes fournies.
-
Insérez le câble sous le joint du pare-brise ou le long du joint du montant A, en évitant toute interférence avec les systèmes de sécurité tels que les airbags.
-
-

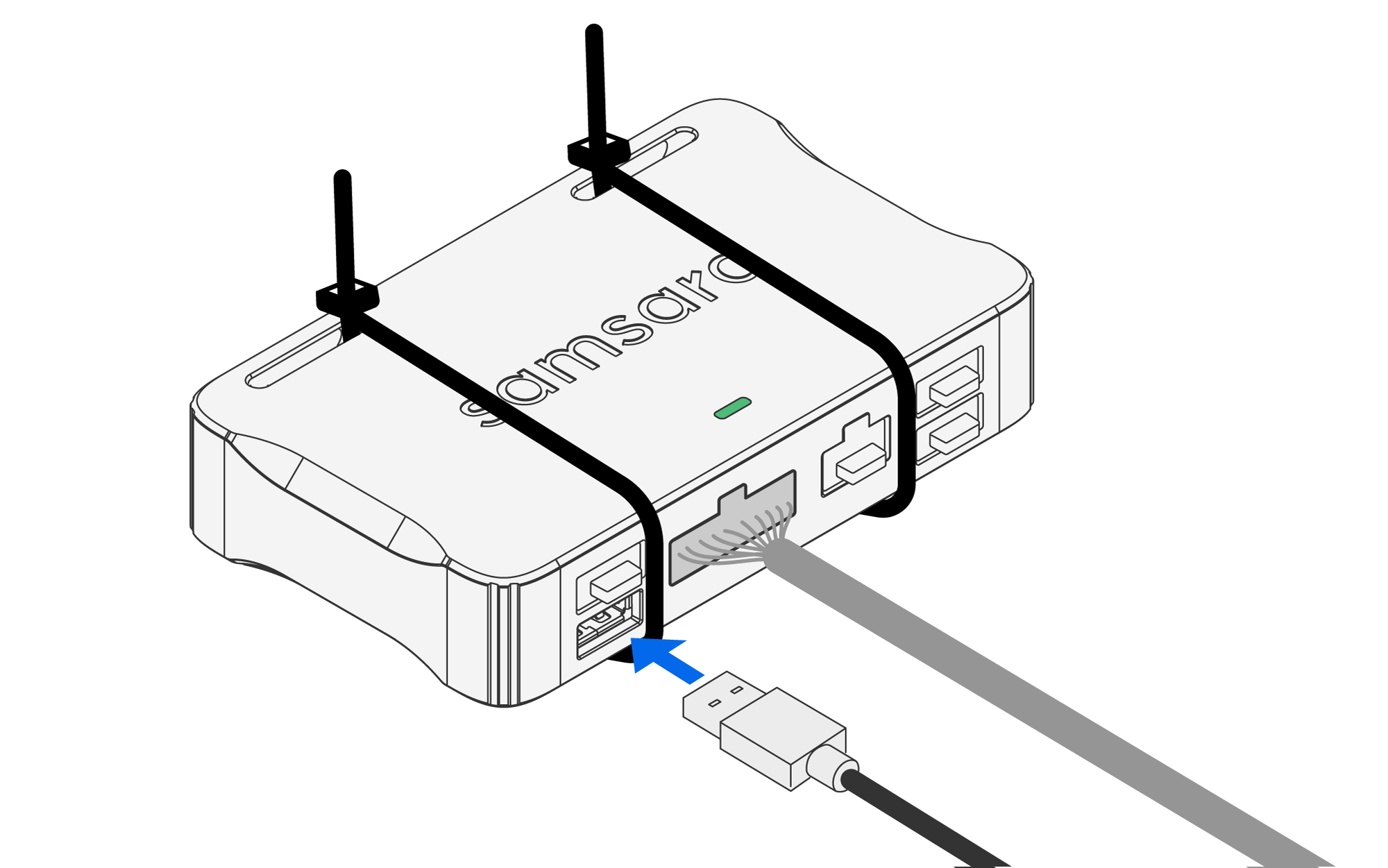

Branchez le haut-parleur en cabine sur le boîtier télématique de véhicule :
-
Insérez le câble USB dans n'importe quel port USB disponible sur le boîtier télématique de véhicule.
-
Évitez d’enrouler le câble autour du boîtier télématique de véhicule ou de croiser le câble de diagnostic.
-
-
Examinez et configurez les alertes en cabine pour l'accompagnement vocal.
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre indicatif uniquement. Consultez les lois et ordonnances locales en vigueur pour déterminer les éventuelles restrictions d'installation. Il est de la responsabilité de l'installateur de se conformer à toutes les lois, ordonnances et droits relatifs à la vie privée applicables dans votre juridiction lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit, de l'ouvrir ou de le modifier de quelque manière que ce soit, sauf conformément aux manuels du produit ou aux instructions de Samsara. Le non-respect de ces instructions peut entraîner des dommages matériels, des blessures physiques ou l'annulation de la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les conditions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services tiers.
N'installez pas ou ne réglez pas le matériel pendant que vous conduisez ou utilisez le véhicule. N'installez pas ce matériel dans un endroit qui pourrait gêner la visibilité du conducteur, le fonctionnement des commandes du véhicule, ou sur ou à proximité des panneaux d'airbag ou dans le rayon d'action d'un airbag.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou dangereux. Ce matériel peut éclater s'il est placé à proximité de ce type de matériaux, ce qui crée un risque d'incendie, de brûlure, d'électrocution ou d'autres blessures graves. Ce produit contient des condensateurs qui peuvent présenter un risque d'incendie, d'explosion, d'électrocution ou de brûlure. Ne touchez pas les condensateurs de ce matériel.
Prêtez toujours attention à ce qui vous entoure et conduisez prudemment, respectez le code de la route et les conditions de conduite à tout moment. Ne comptez pas sur le produit pour alerter le conducteur des risques de sécurité ou pour éviter les collisions. L'état de la route, des autres véhicules, des conditions météorologiques et d'autres facteurs peuvent entraver le fonctionnement du matériel et du logiciel associé.
|
|
Ce symbole sur le(s) produit(s) et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés aux déchets ménagers. Pour un traitement, une récupération et un recyclage adéquats, veuillez apporter le ou les produits aux points de collecte désignés où ils seront acceptés gratuitement. |
