Le graphique d'état vous aide à obtenir des informations sur les sources d'alimentation pour vos actifs, tels que les remorques ou l'équipement. Si vous rencontrez des problèmes d'alimentation avec les actifs, le graphique d'état vous permet de dépanner, d'identifier et de surveiller les problèmes de connexion électrique, ainsi que de centraliser la maintenance et de résoudre les problèmes à grande échelle. Avec le graphique d'état, vous pouvez également accéder aux données historiques pour voir quand et où les pannes électriques se sont produites, et pour voir quels systèmes étaient en panne pour les entités de boîtier télématique alimentées.

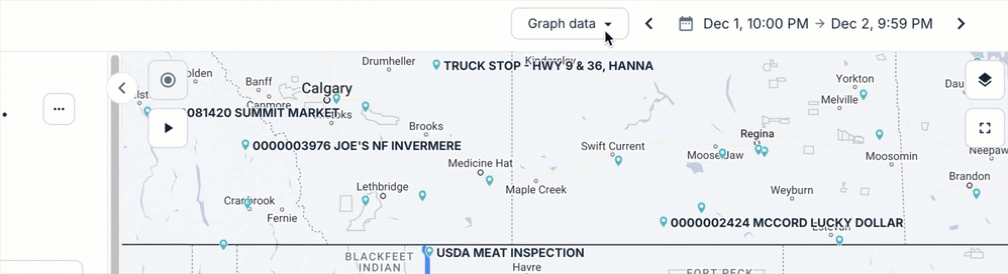

Le graphique d'état est visible sur la carte de détail de l'actif (Aperçu ( ) > Actifs) de tout actif avec un AG alimenté attaché à celui-ci via le menu déroulant des Graphiques dans le coin supérieur droit.
Le nom du graphique dépend du type de configuration de l'actif dans le tableau de bord Samsara:
-
Remorque : La sélection des Graphiques est l'État de la remorque.
-
Équipement : La sélection des Graphiques est l'État de l'équipement.
-
Non catégorisé : La sélection des Graphiques est l'État de l'actif.

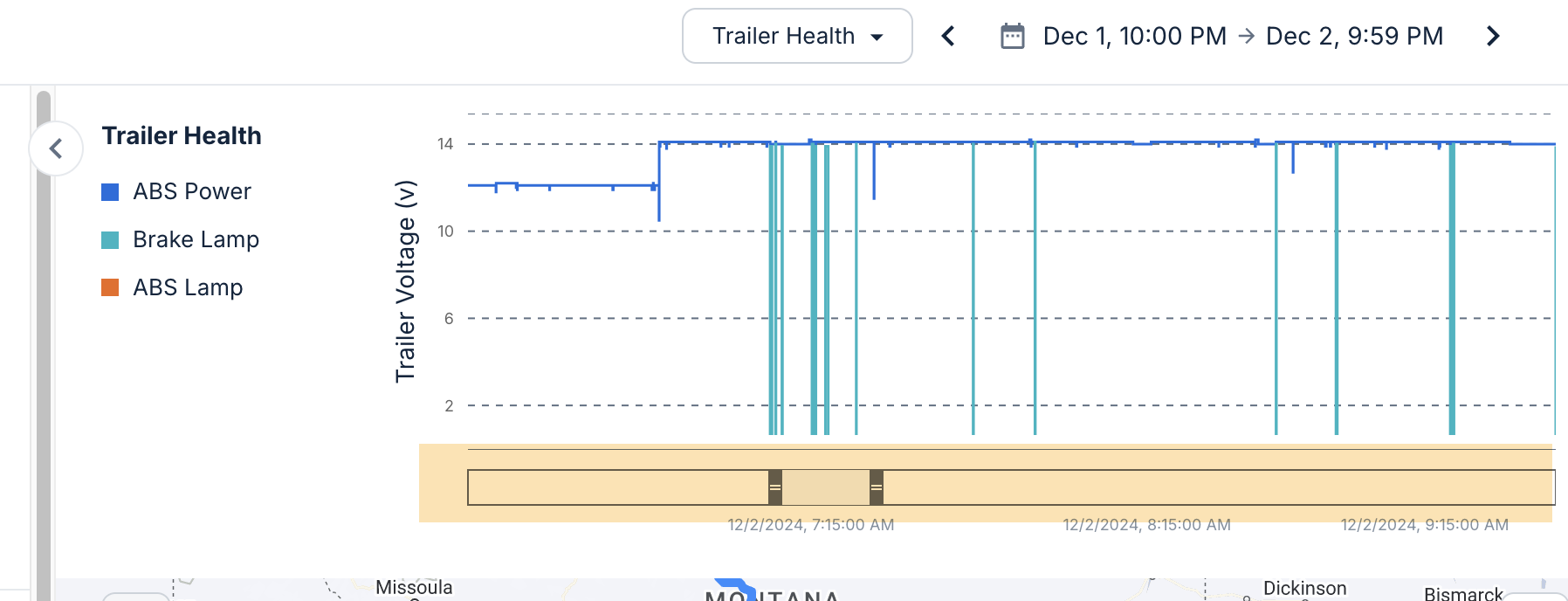

Les graphiques fournissent des données historiques sur l'alimentation électrique des boîtiers télématiques alimentés. Le sélecteur de date peut être utilisé pour consulter l'historique passé. Utilisez la barre sous le graphique pour sélectionner une période encore plus courte pour plus de détails :

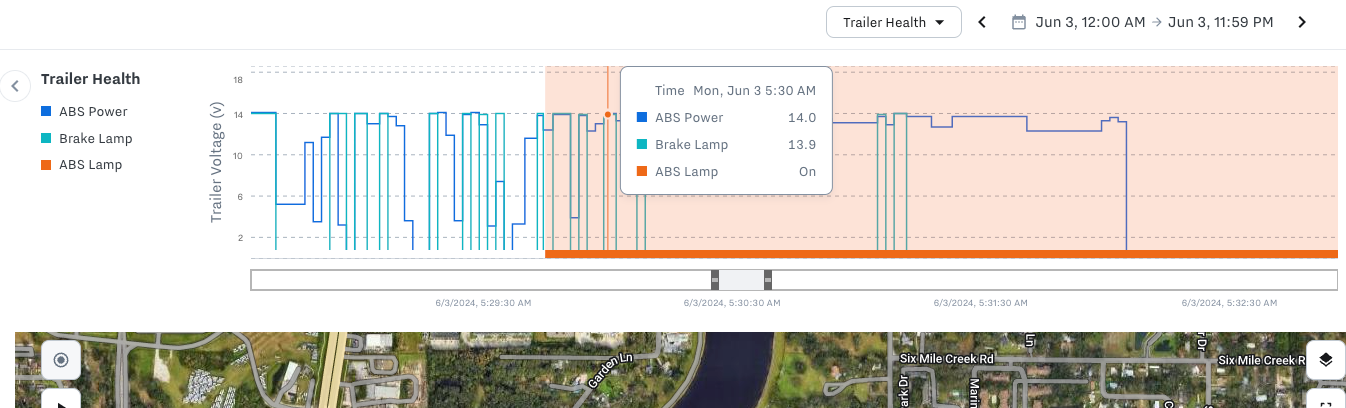

Les témoins ABS sont disponibles pour les actifs aux États-Unis, au Canada et au Mexique. Pour les unités AG52 et AG53 équipées du code BPLC qui sont capables de rapporter des événements ABS, le graphique d'état de la remorque s'affiche lorsque le voyant ABS d'une remorque est allumé. Ces données sont conservées historiquement et peuvent être consultées au besoin.
Les graphiques affichent des étiquettes qui indiquent la source d'alimentation. Les étiquettes varient en fonction du type de câble et de boîtier télématique installé avec l'unité.
Le tableau suivant décrit les définitions des champs de graphique sur le tableau de bord en fonction des configurations correspondantes :
|
Étiquette de graphique |
Description |
Type d'actif + Type de câble |
|---|---|---|
|
Alimentation ABS |
L’alimentation principale est activée ou désactivée |
|
|
Étiquette de frein |
L’alimentation secondaire est activée ou désactivée |
|
|
Voyant ABS |
Le voyant ABS est activé ou désactivé |
|
|
Feux de jour |
L’alimentation secondaire est activée ou désactivée |
Câble BPWR (AG46P, AG26, AG52, AG53) |
|
Alimentation principale |
L’alimentation principale est activée ou désactivée |
|
|
Alimentation secondaire |
L’alimentation secondaire est activée ou désactivée |
Il existe deux types d'affichages graphiques selon le type de boîtier télématique d'actifs alimentant votre actif.

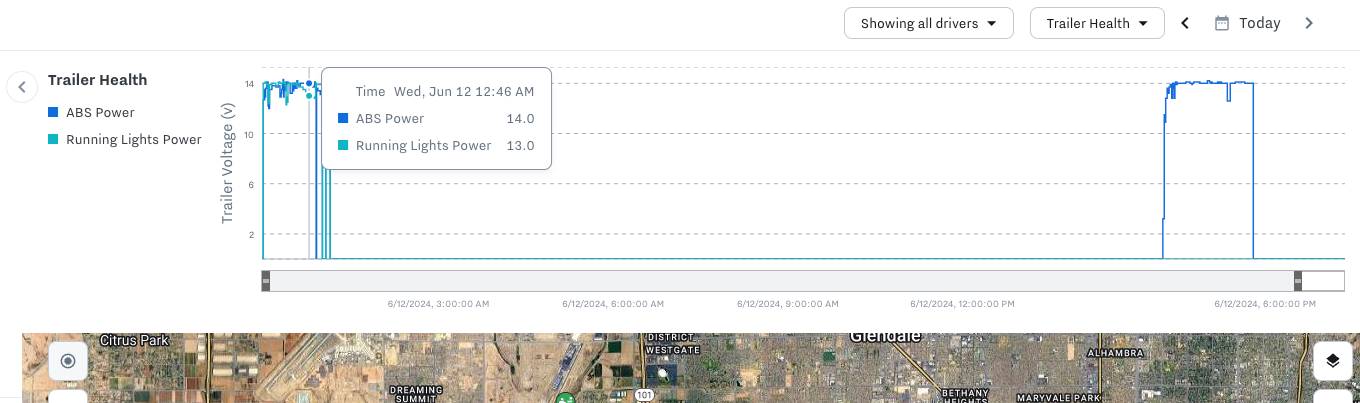

Pour les unités AG52 et AG53, les graphiques affichent deux lignes distinctes de différentes couleurs : une pour l'alimentation principale, telle que l'alimentation ABS, et une pour l'alimentation secondaire, telle que l'alimentation des feux de jour. Si vous survolez les lignes, la tension exacte est affichée pour chaque source d'alimentation. Lorsqu'une ligne n'est pas visible, cela indique que la tension est inférieure à 0.

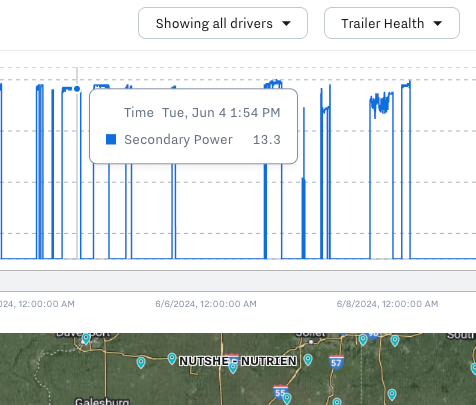

Pour les unités AG26 et AG46p, le graphique affiche une seule ligne lorsque l'alimentation est reçue soit de l'alimentation principale, soit de l'alimentation secondaire. Le graphique montre la tension d'alimentation utilisée par le système. En survolant la ligne du graphique, la source d'alimentation est visible sous forme d'Alimentation principale, Alimentation secondaire, ou Alimentation principale et secondaire. Si Alimentation principale et secondaire est affichée, le système indique la tension la plus élevée des deux.
Si seule l'alimentation secondaire est affichée, cela indique un problème avec la connexion de l'alimentation principale.
