[a] Uniquement sur la caméra embarquée double objectif avec IA |
|||||||||||||||||||||||||||||||||||||||||||||||||
-
Avant que tu commences:
-

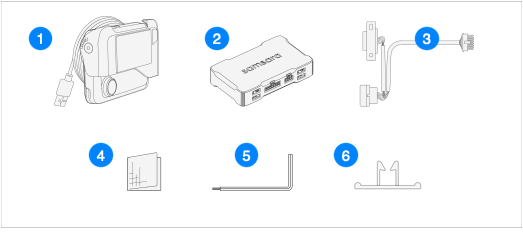

Rassemblez le matériel et les outils :
-
Si vous disposez d'une caméra embarquée déjà installée, retirez votre équipement existant ou suivez nos étapes recommandées pour Supprimer une caméra embarquée installée.
-
Assurez-vous que votre boîtier télématique du véhicule (VG) est installée et activé, et activez votre caméra embarquée. Visitez https://cloud.samsara.com/activate ou suivez les instructions guidées dans l’application Samsara Fleet pour terminer l'activation.
-
-
Identifiez un emplacement de montage. Pour une visibilité optimale :
-
Choisissez un emplacement avec du verre transparent, en évitant les zones avec un revêtement noir ou des motifs de points.
-
Placez l'appareil sous le rétroviseur, dans le champ de balayage des essuie-glaces. Reportez-vous aux conseils de montage spécifiques pour États-Unis et le Royaume-Uni.
-
Si vous utilisez les fonctionnalités de détection d’événement par IA, suivez les Recommandations sur la position des caméras embarquées et meilleures pratiques de détection par IA.
-
Assurez-vous qu'il y a un espace suffisant pour l'accès à la clé Allen des deux côtés de l'appareil.
-
-
Nettoyez soigneusement la surface de montage du pare-brise et toutes les zones où vous prévoyez d'installer un serre-câble.
-
Pour préparer la surface de montage du pare-brise et toutes les zones destinées à l'installation du serre-câble, utilisez la lingette imbibée d'alcool fournie pour éliminer tout résidu de nettoyant résiduel. Si un nettoyage plus approfondi est nécessaire, utilisez un chiffon non pelucheux avec de l'alcool à une concentration de 70 % ou plus.
-
Pour garantir que la caméra embarquée adhère solidement à votre pare-brise :
-
Assurez-vous que la surface est complètement sèche. Laissez tous les résidus d’alcool s’évaporer complètement avant l’installation et éliminez toute condensation. Essuyer le pare-brise avec un chiffon propre et non pelucheux peut accélérer le séchage.
-
Installez la caméra embarquée uniquement lorsque les températures sont supérieures à 50°F (10°C). Dans des conditions plus froides, utilisez le dégivreur de pare-brise du véhicule ou un pistolet thermique pour aider l'adhésif à adhérer efficacement pour une installation sécurisée.
-
-
(Facultatif) Pour un pare-brise incliné, installez le support de fenêtre incliné ACC-CM-BSHIM (non inclus) sur la caméra.
-

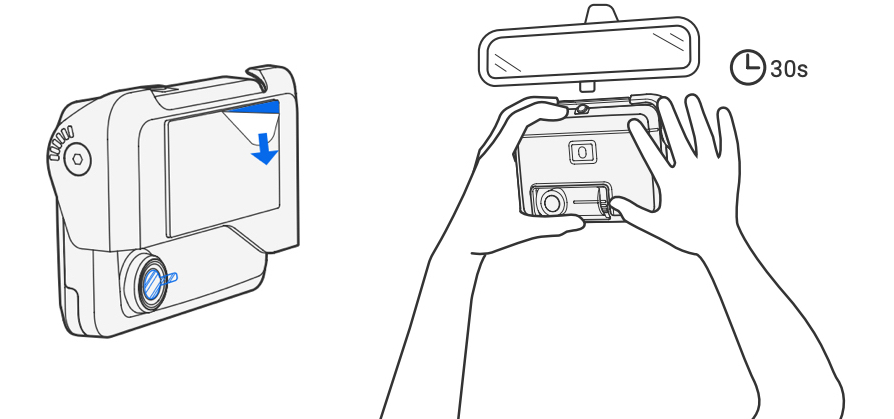

Collez la caméra embarquée sur le pare-brise. Retirez la doublure adhésive et appuyez fermement la caméra contre le pare-brise pendant au moins 30 secondes.
Note
Appliquez une pression rapidement et en un seul mouvement. L'adhésif est à usage unique et une fois collé, la caméra embarquée ne peut pas être repositionnée. Pour acheter un support de remplacement, commandez le SKU ACC-CM-BMNT sur la boutique en ligne ou contactez votre responsable de compte ou votre responsable de la réussite client.
-
Inspectez l'installation de l'extérieur du véhicule pour une bonne adhérence. Une surface plus claire indique une zone où l'adhésif n'a pas complètement adhéré au pare-brise.
Astuce

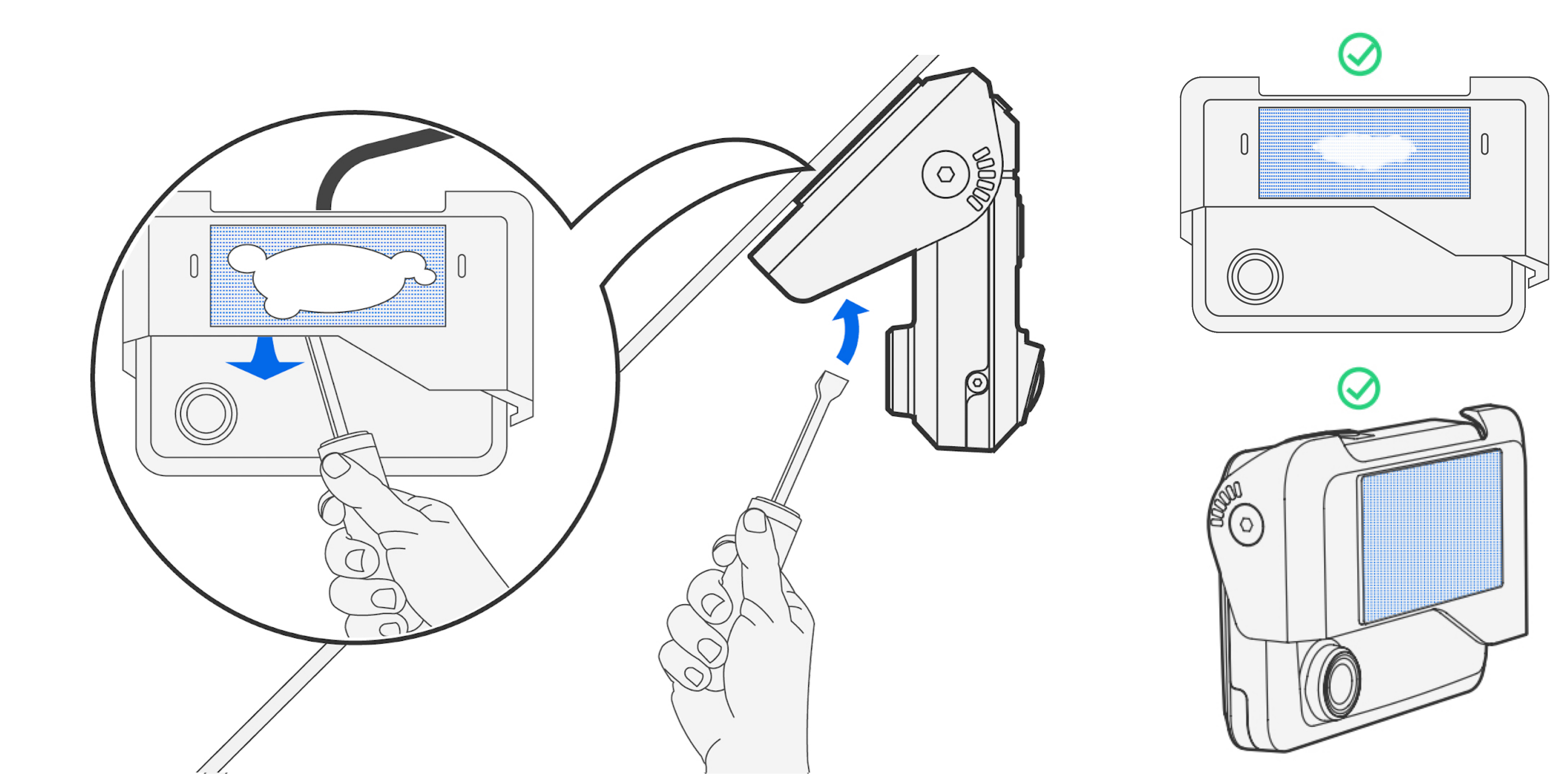

Pour éliminer les bulles, utilisez un tournevis à tête plate ou un petit levier au centre de l'arrière du support pour faire sortir les bulles.
-
Préparez et positionnez le(s) objectif(s) de la caméra.
-

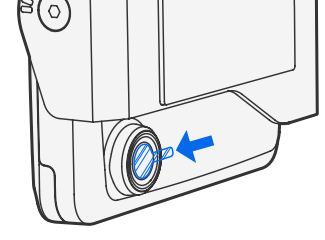

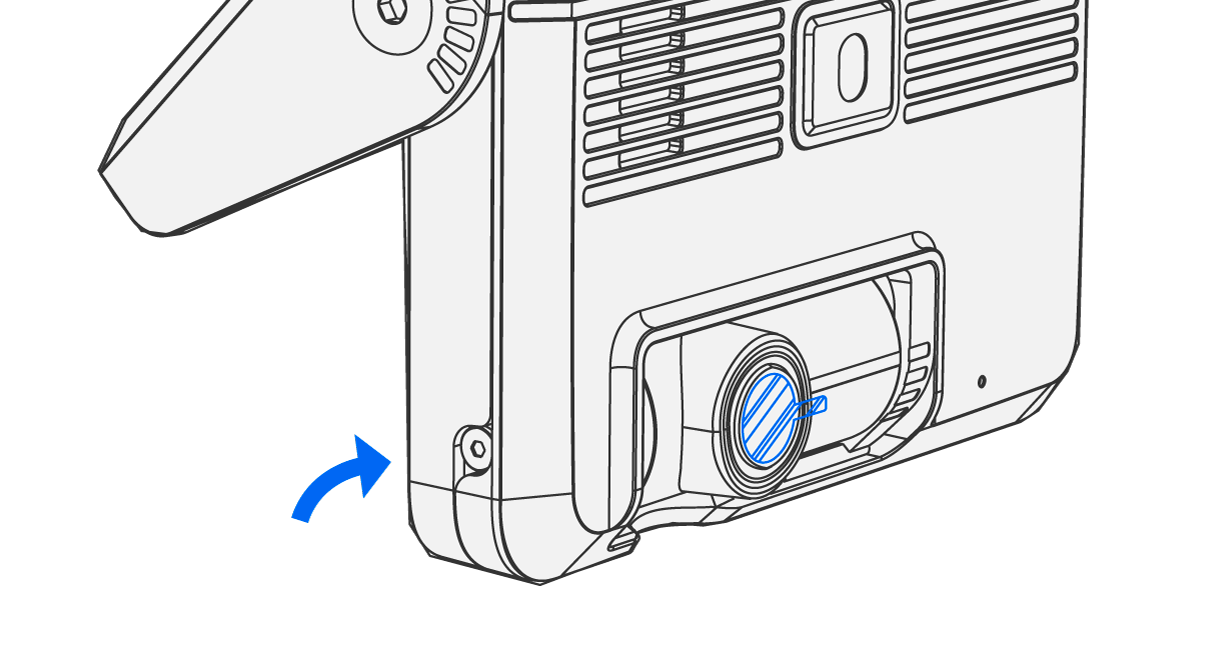

Retirez le film protecteur de l'objectif orienté vers l'intérieur (modèle CM34 uniquement) et de l'objectif de la caméra orienté vers la route.
-

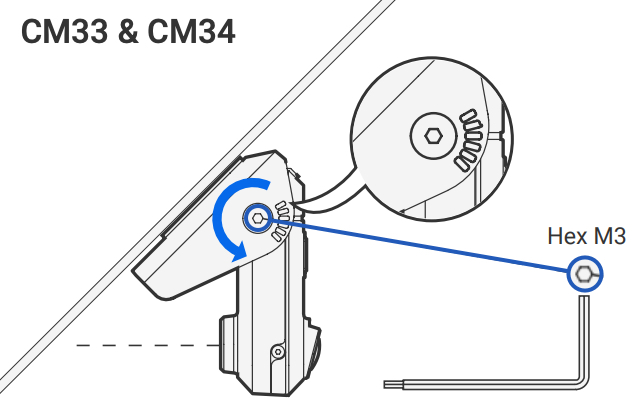

Utilisez la plus grande extrémité (taille hexagonale M3) de la clé Allen pour desserrer les deux vis de montage avant de procéder au réglage. Faites pivoter le boîtier de la caméra pour qu'il soit parfaitement vertical, puis serrez légèrement les vis. Ne serrez pas complètement avant d'avoir confirmé le positionnement de la caméra plus tard dans ce flux de travail.
-
( CM34 uniquement) Utilisez la plus petite extrémité (taille hexagonale M2) de la clé Allen pour desserrer la vis de la caméra orientée vers l'intérieur. Inclinez l'objectif vers le centre de la cabine, puis serrez légèrement la vis. Ne serrez pas complètement avant d'avoir confirmé le positionnement de la caméra plus tard dans ce flux de travail.
-
-
Connectez la caméra embarquée.
-

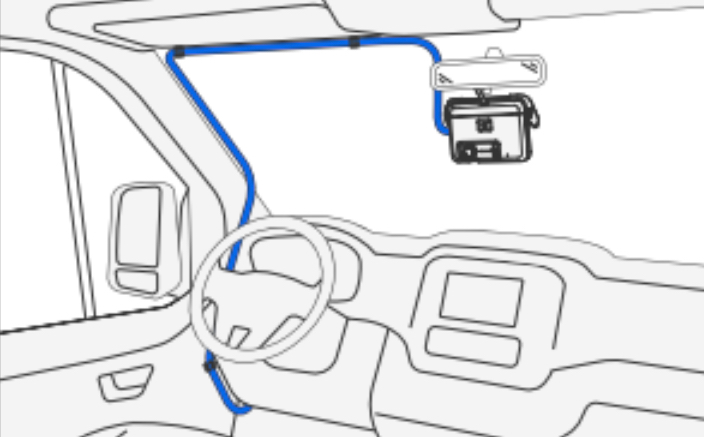

Faites passer le câble sur le dessus du pare-brise.
Fixez à l'aide de serre-câbles ou placez le câble sous le joint de verre autour du pare-brise.
-
Branchez la caméra sur le port USB de la passerelle du véhicule.
Pour de meilleurs résultats, n'enroulez pas le câble autour de la passerelle du véhicule et ne le faites pas passer à travers le câble de diagnostic.
-
-
Terminez l'installation.
-
Allumez le véhicule.
-

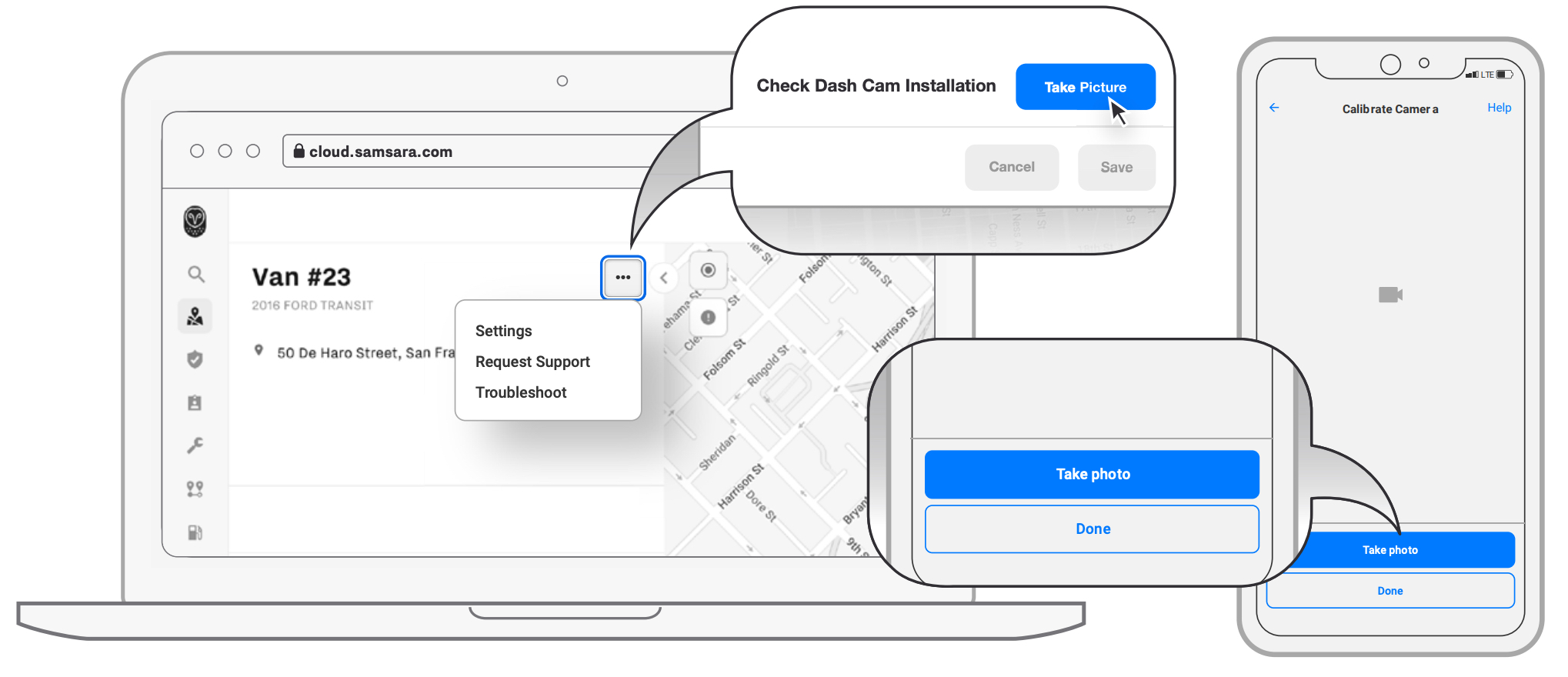

Vérifiez l'installation :
-
tableau de bord Samsara: Consultez Tester le positionnement de la caméra embarquée
-
application Samsara Fleet: Consultez Rationaliser l’installation du matériel avec l’application Samsara Fleet

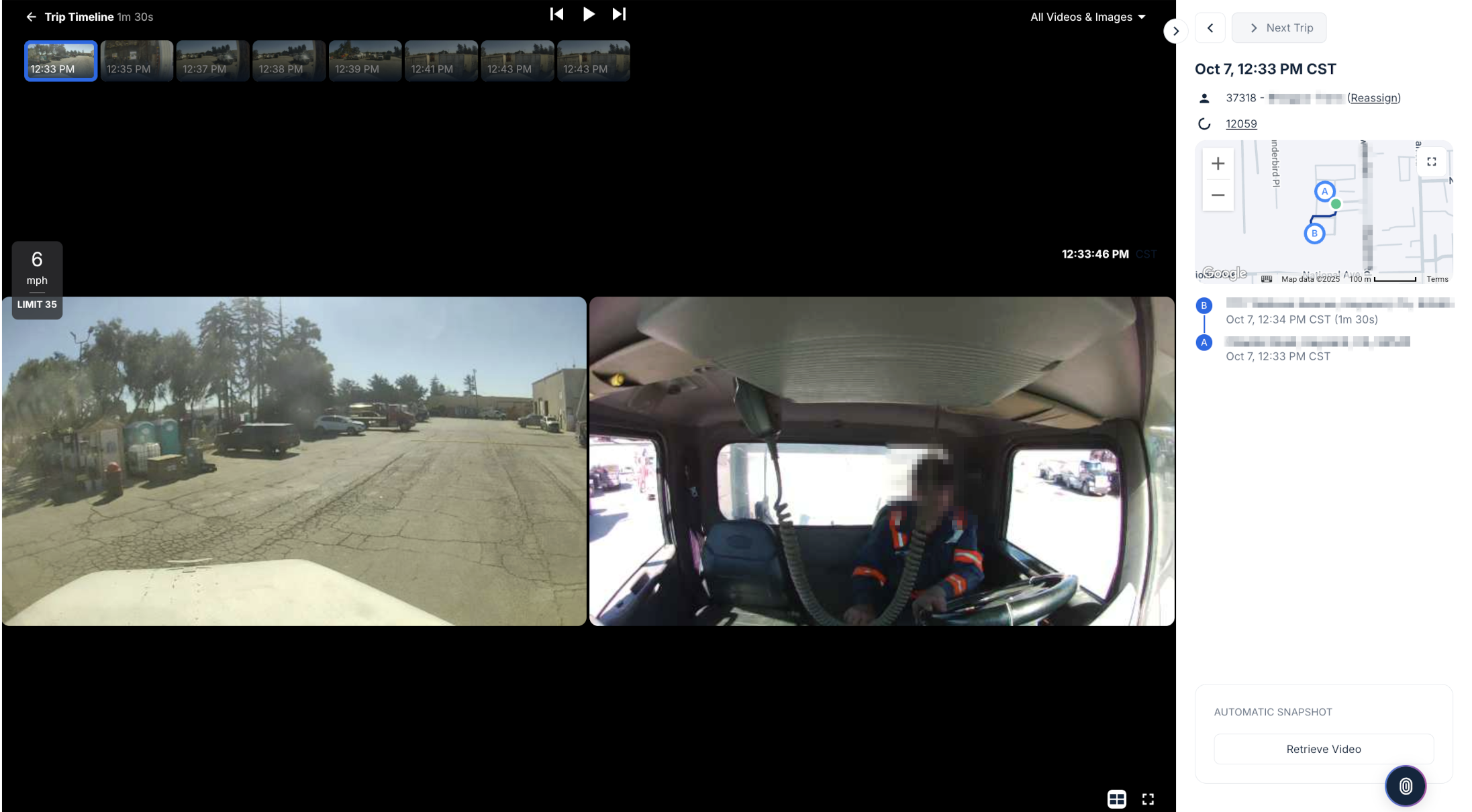

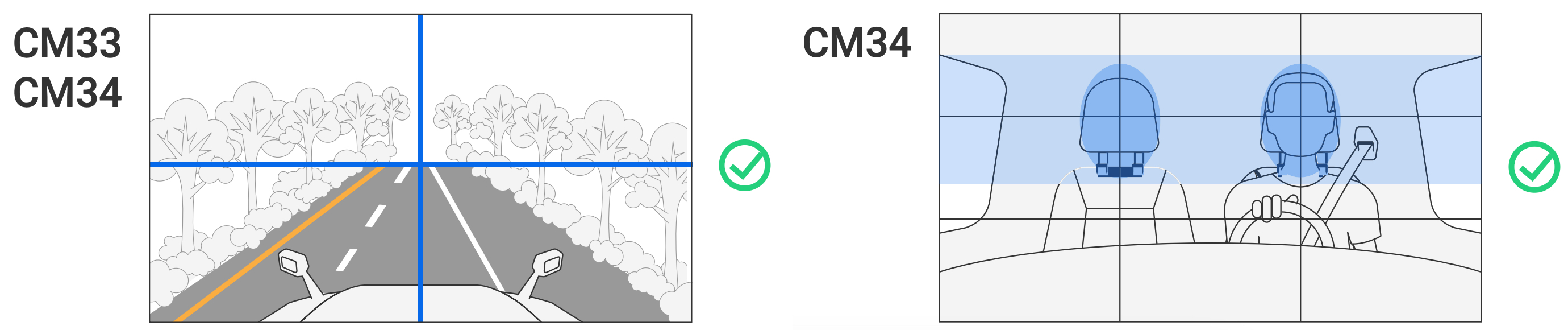

Si tous les points d'intérêt ne sont pas capturés (voir l'exemple suivant), utilisez la clé Allen fournie pour desserrer la caméra avant de la réajuster. Une fois tous les points d'intérêt capturés, utilisez les clés Allen pour serrer les deux vis de verrouillage du support et, le cas échéant, la vis de verrouillage de la caméra intérieure. Ne pas trop serrer.
Note

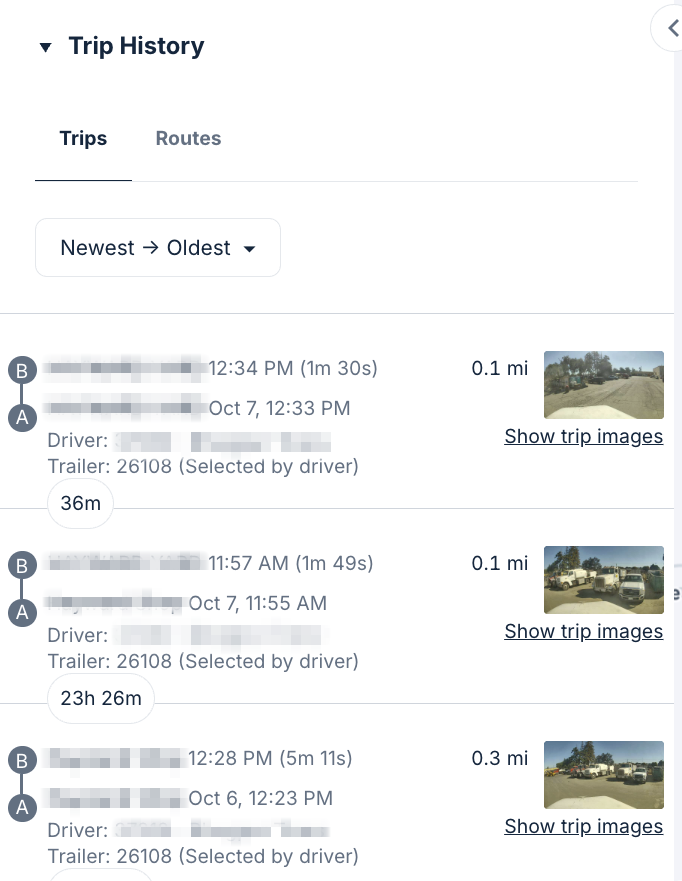

Vous devrez peut-être faire un court trajet pour que la caméra commence à enregistrer. Un trajet est enregistré lorsque le véhicule atteint 8 km/h.
-
-

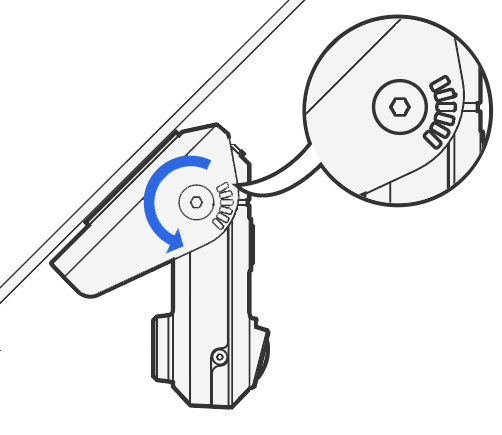

(Facultatif) Pour installer la caméra embarquée sur plusieurs véhicules identiques dans la même position, utilisez les lignes d'incrément comme référence. Alignez la ligne d'incrémentation sur le support avec la ligne d'alignement sur la caméra embarquée pour reproduire son angle. Pour le CM34, alignez la ligne d'incrément sur l'objectif orienté vers le conducteur pour reproduire l'angle orienté vers le conducteur.
Vous avez d'autres questions ? Rapport sur un problème.
-
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est uniquement à titre de référence. Consultez les lois et ordonnances locales applicables pour déterminer les restrictions d'installation. Il est de la responsabilité de l'installateur de se conformer à toutes les lois, ordonnances et droits à la vie privée applicables dans votre juridiction lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit ou de modifier ce produit de toute autre manière, sauf conformément aux manuels du produit ou selon les instructions de Samsara. Ne pas le faire peut causer des dommages matériels, entraîner des blessures physiques ou annuler la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation ou toute utilisation de ce produit autre que celle décrite par l'indice IP pertinent ou les conditions de fonctionnement recommandées peut entraîner un temps d'arrêt inattendu, une panne du système, des blessures physiques ou des dommages matériels. y compris les dégâts des eaux. Le non-respect de ces instructions pourrait entraîner des blessures graves, voire la mort.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec le fonctionnement ou annuler les garanties de ces produits et/ou services tiers.
N'installez pas et n'ajustez pas le matériel pendant que vous conduisez ou utilisez le véhicule. N'installez pas ce matériel dans un endroit qui pourrait interférer avec la visibilité du conducteur, le fonctionnement des commandes du véhicule, ou sur ou à proximité des panneaux d'airbag ou dans la plage de fonctionnement d'un airbag.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou autrement dangereux. Ce matériel peut éclater s'il est placé à proximité de matières inflammables ou d'autres matières dangereuses, créant un risque d'incendie, de brûlure, d'électrocution ou d'autres blessures graves.
Ce produit comprend des condensateurs qui peuvent présenter un risque potentiel d'incendie, d'explosion, de choc électrique ou de brûlure. Ne touchez aucun condensateur à l’intérieur de ce matériel.
Veuillez toujours faire attention à votre environnement et conduire prudemment, respecter tous les codes de la route et observer les conditions routières et de conduite à tout moment. Ne comptez pas sur le produit pour alerter le conducteur des risques pour la sécurité ou pour prévenir les collisions. Le matériel et les logiciels associés peuvent ne pas fonctionner comme prévu en fonction des conditions routières, des autres véhicules, de la météo et d'autres facteurs.
Cet appareil est conforme à la partie 15 des règles FCC. L’exploitation est soumise aux deux conditions suivantes : (1) Cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toute interférence reçue, y compris les interférences susceptibles de provoquer un fonctionnement indésirable.
Cet appareil est conforme aux normes RSS sans licence d'ISDE Canada. L’exploitation est soumise aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil doit accepter toute interférence, y compris les interférences susceptibles de provoquer un fonctionnement indésirable de l'appareil.
|
|
Ce symbole présent sur le(s) produit(s) et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés avec les déchets ménagers généraux. Pour un traitement, une récupération et un recyclage appropriés, veuillez apporter ce(s) produit(s) aux points de collecte désignés où ils seront acceptés gratuitement. |
