Les AG52 et AG53 sont compatibles avec la plupart des modèles Thermo King. Pour confirmer la compatibilité, consultez le Guide de référence de compatibilité. Pour tous les types d'installation, vous aurez besoin du câble CBL-AG-BRTK (Guide d'installation).
Utilisez les instructions suivantes pour terminer l'installation :
Note
Cette intégration matérielle peut entraîner des coûts supplémentaires de la part de Thermo King. Contactez votre représentant Thermo King pour plus de détails.
Pour installer votre AG52 ou AG53 dans un conteneur réfrigéré Thermo King équipé d'une iBox, procédez comme suit :
-
Activez l’appareil dans votre tableau de bord si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara ou rendez-vous sur https://cloud.samsara.com/activate. Vous pouvez également cliquer sur le lien figurant dans l’e-mail de confirmation d’envoi de la commande.
-

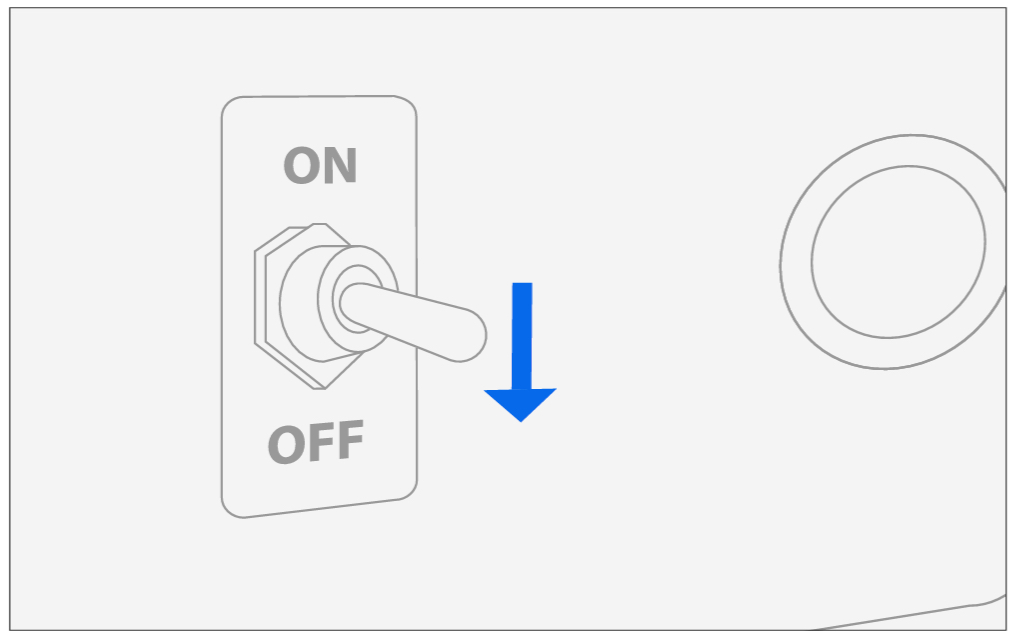

Coupez l'alimentation du conteneur réfrigéré.
-

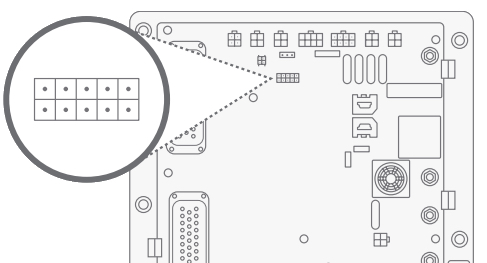

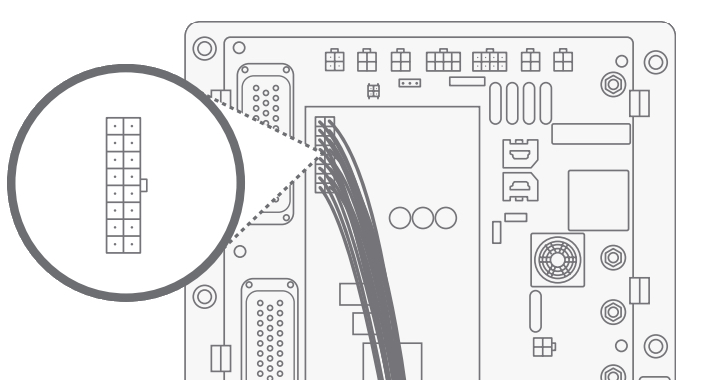

Pour les modèles antérieurs à 2017 sans BlueBox, connectez l'iBox REB au connecteur J98 à 10 broches de la carte de contrôle.
-
Connectez le faisceau de câbles de l'iBox à l'iBox.
-

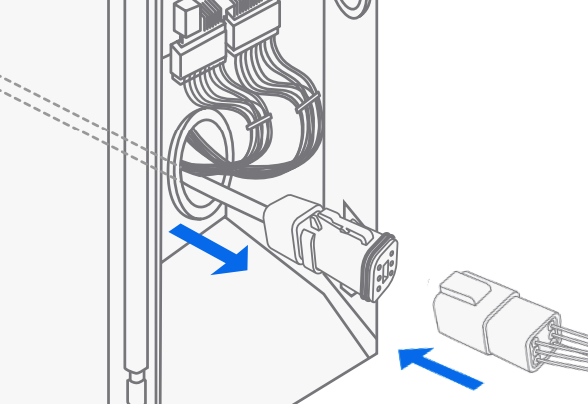

Ouvrez le boîtier de commande électronique Thermo King (déverrouillez si nécessaire). Acheminez l'extrémité réfrigéré du câble dans le boîtier de commande à travers le passe-fil arrière, puis connectez le câble au faisceau de l'iBox à l'aide du connecteur deutsch à 6 broches.
-
Sélectionnez l'emplacement de montage souhaité. Évitez les emplacements soumis à des températures extrêmes qui pourraient endommager l'appareil ou le câble.
Les emplacements typiques sont au plafond du conteneur réfrigéré (en évitant le ventilateur de refroidissement) ou à l'extérieur de la remorque.
-

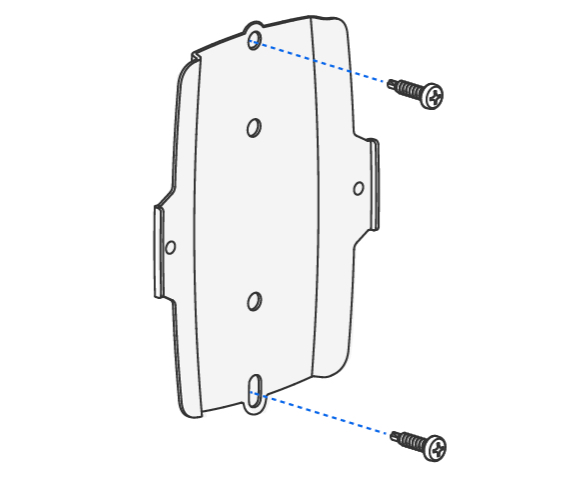

Fixez le support de montage à la surface de montage en utilisant l'une des méthodes suivantes :
Attention

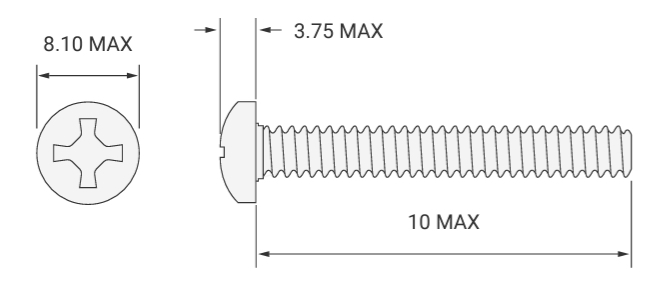

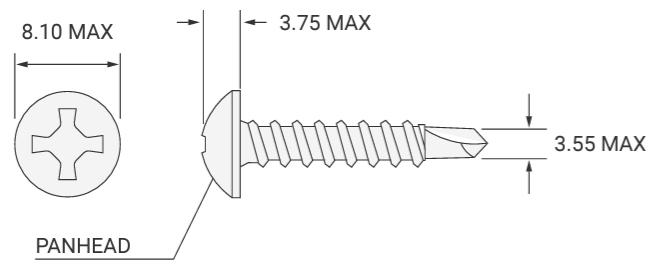

Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
-
Vis autoperceuses : Utilisez les vis autoperceuses n°6 fournies.
-

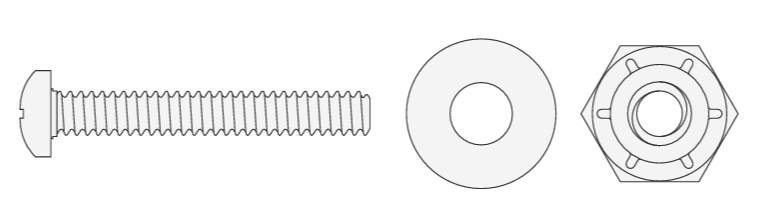

Vis mécaniques : Percez des trous traversants pour le support de montage et fixez-le à l'aide des vis mécaniques 6-32, des rondelles et des contre-écrous fournis.
-
-

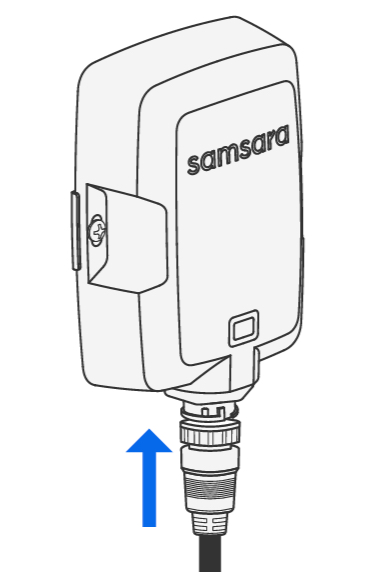

Branchez le câble sur l'AG et tournez-le pour verrouiller.
-

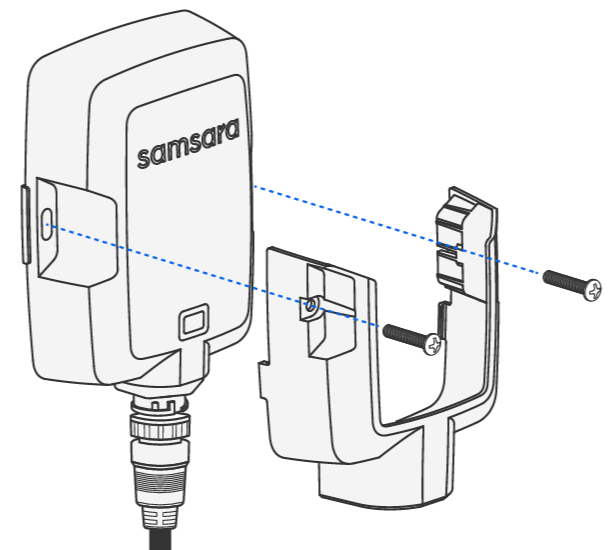

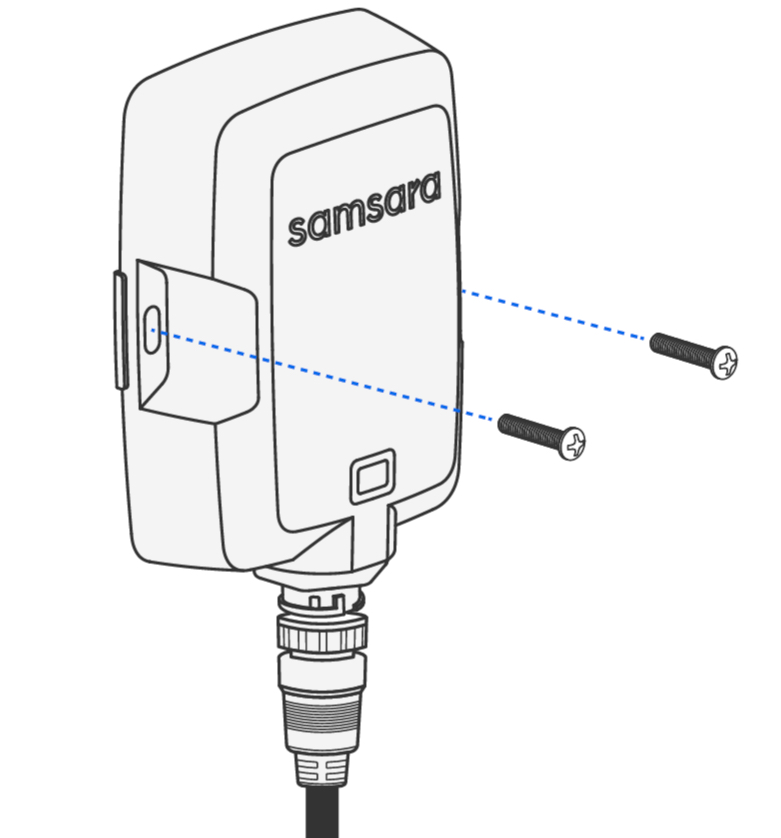

Montez l'AG sur le support en suivant les instructions du tableau suivant. Les instructions varient en fonction de votre scénario d'installation (emplacement standard ou dangereux).
Attention
Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
Instructions de montage sur emplacement standard
Instructions de montage pour emplacements dangereux
Montez l'AG directement sur le support.
Tout d'abord, fixez le couvercle à l'AG, puis montez l'AG sur le support.
-
Référencez Statuts et actions des LED AG et effectuez l'action qui correspond au comportement observé de la LED.
-
Travaillez avec votre revendeur Thermo King local pour configurer l'IHM du réfrigérateur pour l'accès de tiers et la commande à distance dans le menu d'accès surveillé.
-

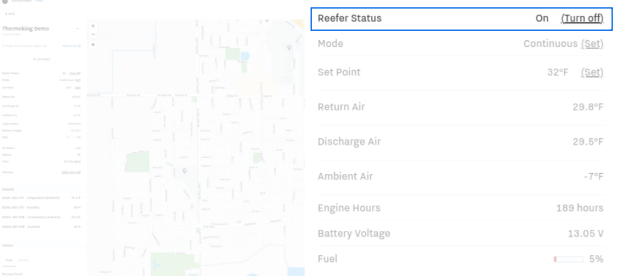

Pour confirmer l'installation, mettez le conteneur réfrigéré sous tension et attendez 2 minutes. Ensuite, à partir de votre tableau de bord Samsara, mettez le conteneur réfrigéré hors tension (pour plus d'informations, voir Intégration du conteneur réfrigéré).
Avant que Samsara puisse communiquer avec votre conteneur réfrigéré, vous devez configurer votre BlueBox à distance en mode iBox. Pour ce faire, travaillez avec votre revendeur Thermo King local ou fournissez à l'assistance Thermo King le numéro de série (SN) et l'IMEI de votre BlueBox à l'adresse trackingsupport@thermoking.com.
Pour installer votre AG52 ou AG53 dans un conteneur réfrigéré Thermo King équipé d'une BlueBox, procédez comme suit :
-
Activez l’appareil dans votre tableau de bord si vous ne l’avez pas déjà fait.
Connectez-vous au tableau de bord Samsara ou rendez-vous sur https://cloud.samsara.com/activate. Vous pouvez également cliquer sur le lien figurant dans l’e-mail de confirmation d’envoi de la commande.
-
Coupez l'alimentation du conteneur réfrigéré.
-
Ouvrez le boîtier de commande électronique Thermo King (déverrouillez si nécessaire). Acheminez l'extrémité réfrigéré du câble dans le boîtier de commande à travers le passe-fil arrière, puis connectez le câble au faisceau de l'iBox à l'aide du connecteur deutsch à 6 broches.
-
Sélectionnez l'emplacement de montage souhaité. Évitez les emplacements soumis à des températures extrêmes qui pourraient endommager l'appareil ou le câble.
Les emplacements typiques sont au plafond du conteneur réfrigéré (en évitant le ventilateur de refroidissement) ou à l'extérieur de la remorque.
-
Fixez le support de montage à la surface de montage en utilisant l'une des méthodes suivantes :
Attention
Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
-
Vis autoperceuses : Utilisez les vis autoperceuses n°6 fournies.
-
Vis mécaniques : Percez des trous traversants pour le support de montage et fixez-le à l'aide des vis mécaniques 6-32, des rondelles et des contre-écrous fournis.
-
-
Branchez le câble sur l'AG et tournez-le pour verrouiller.
-
Montez l'AG sur le support en suivant les instructions du tableau suivant. Les instructions varient en fonction de votre scénario d'installation (emplacement standard ou dangereux).
Attention
Pour éviter d'endommager les pattes de montage, serrez les vis à un couple maximum de 1,4 Nm (12,4 lbf-in). Si vous utilisez vos propres vis, assurez-vous qu'elles ne sont pas plus grandes que la taille spécifiée ci-dessous.
Instructions de montage sur emplacement standard
Instructions de montage pour emplacements dangereux
Montez l'AG directement sur le support.
Tout d'abord, fixez le couvercle à l'AG, puis montez l'AG sur le support.
-
Référencez Statuts et actions des LED AG et effectuez l'action qui correspond au comportement observé de la LED.
-
Travaillez avec votre revendeur Thermo King local pour configurer l'IHM du réfrigérateur pour l'accès de tiers et la commande à distance dans le menu d'accès surveillé.
-
Pour confirmer l'installation, mettez le conteneur réfrigéré sous tension et attendez 2 minutes. Ensuite, à partir de votre tableau de bord Samsara, mettez le conteneur réfrigéré hors tension (pour plus d'informations, voir Intégration du conteneur réfrigéré).
Les tableaux suivants résument les voyants que vous pouvez observer lors de l'installation initiale. Localisez votre modèle AG et effectuez l'action qui correspond au comportement observé de la LED.
