Note
Le connecteur de caméra Samsara est uniquement disponible au Royaume-Uni, aux États-Unis et au Canada.
Le connecteur de caméra standard Samsara vous permet d'étendre votre configuration actuelle de caméra embarquée Samsara pour connecter jusqu'à quatre caméras tierces compatibles par véhicule à votre tableau de bord Samsara.

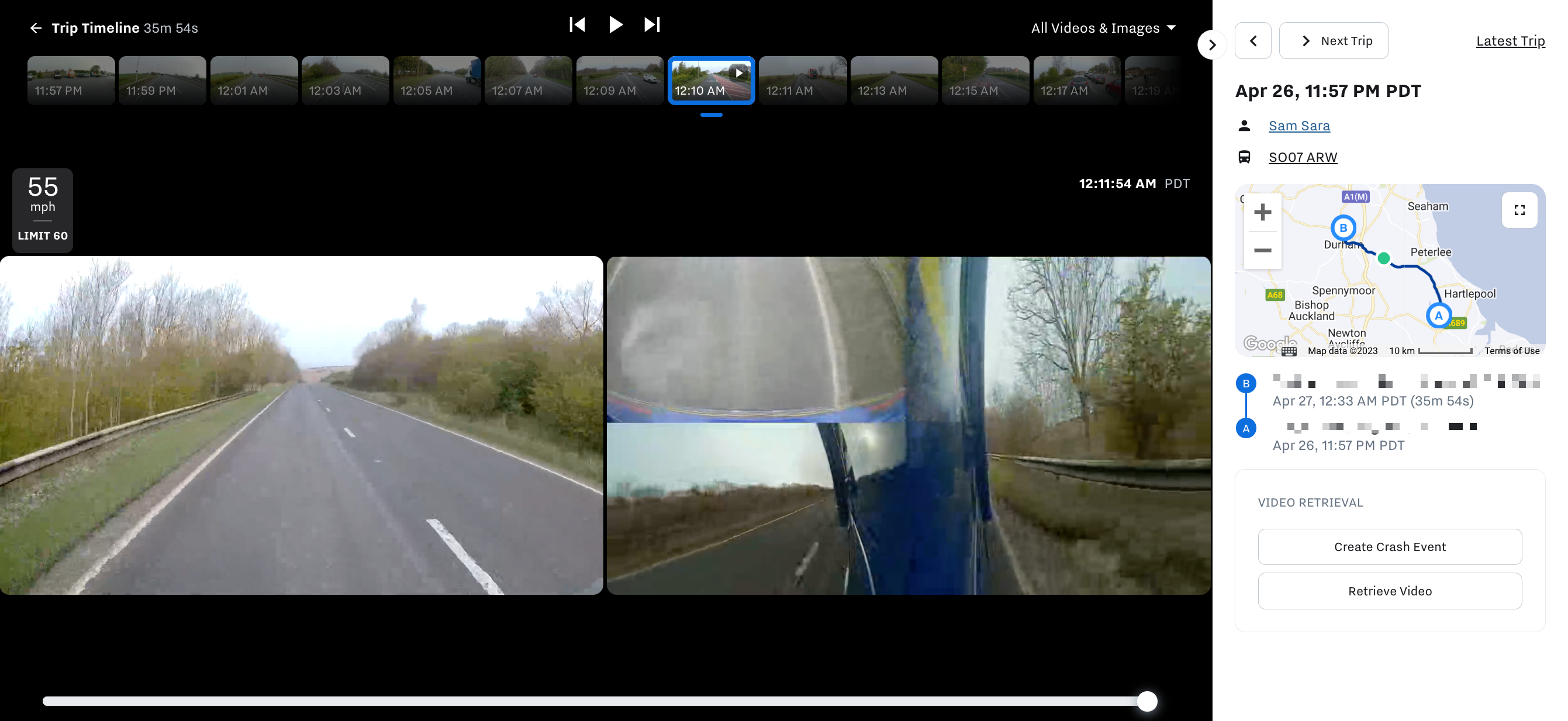

Pour une comparaison des fonctionnalités du connecteur de caméra Samsara et pour afficher les fonctionnalités disponibles à l'aide du connecteur, voir Assistance de la fonctionnalité du connecteur de caméra Samsara par modèle de caméra embarquée. En utilisant la configuration de la caméra embarquée et du connecteur de caméra, les types de détection suivants incluront des images provenant de caméras tierces :
-
Le VG a détecté des événements graves (telles qu’un freinage brusque et un accident)
Note
Violation de politique les méthodes de détection n'incluent pas les images provenant de caméras tierces et sont limitées à des capacités spécifiques de surveillance de la sécurité du conducteur.
Les caméras tierces compatibles doivent avoir :
|
Type de fonctionnalité compatible |
Fonctionnalité tierce requise |
|---|---|
|
Type de connexion |
|
|
Signal vidéo |
CVBS (NSTC ou PAL) |
Le tableau suivant définit l'équipement compatible avec le connecteur de caméra Samsara standard :
|
Catégorie |
Fabricant |
N° de pièce |
Description |
|---|---|---|---|
|
Caméras de recul |
Brigade |
N / A |
DVS |
|
Camecho |
CM00-K008396 |
Camecho Display |
|
|
Camecho |
CM00-R0030A1 |
Caméra Camecho |
|
|
Pro-Vision |
CAM-313C-1 |
Caméra de recul PV |
|
|
ZD.323.1.4 |
Caméras PV et Capteur |
||
|
Pro-Vision |
DVR-910 |
Caméra de feux de gabarit HD 2"/2,5" |
|
|
Pro-Vision |
DVR-912 |
Caméra HD à profil bas |
|
|
Pro-Vision |
DVR-916 |
Caméra standard HD |
|
|
Pro-Vision |
DVR-918 |
Caméra encastrée HD |
|
|
Pro-Vision |
ZD.323.1.4 |
Caméras PV et Capteur |
|
|
Moniteurs |
ECCO |
EC7003-K |
Moniteur ECCO |
|
Pro-Vision |
PM-1970s |
Moniteur standard 7 |
|
|
Pro-Vision |
PM-1980s |
Quadruple écran tactile 7 |
|
|
Pro-Vision |
PM-1990s |
Quadruple écran tactile 10.1 |
|
|
Pro-Vision |
ZD-M-302 |
Capteur PV |
|
|
Multiplexeur |
MUL.802 MUL.804 |
Multiplexeur PV |
|
|
Caméra latérale |
Pro-Vision |
CAM-313MS |
Caméra latérale PV |
|
Pro-Vision |
DVR-920 |
Caméra latérale HD |
|
|
DVR |
JOINLGO |
N / A |
Caméra JOINLGO, écran, DVR |
|
Pro-Vision |
PD-1902 |
DVR à état solide 8 canaux, 1080p, peut être intégré |
Astuce
Utilisez le flux de travail détaillé suivant ou la Guide d'installation (PDF).
Effectuez le flux de travail approprié pour installer votre connecteur de caméra standard Samsara. Pendant l'installation, notez les exigences de montage suivantes :
-

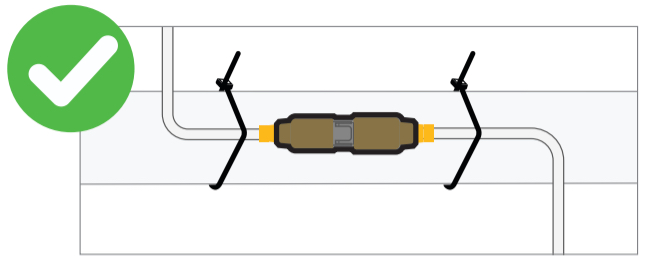

Montez toutes les connexions vidéo de manière sécurisée au véhicule.
-

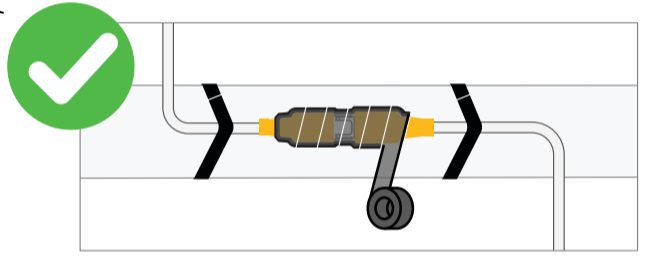

Fixez tous les connecteurs vidéo à l'aide de gaine thermorétractable ou de ruban isolant.
-

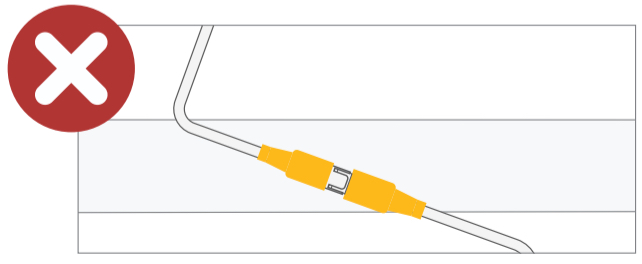

Le non-respect de la sécurisation des connecteurs peut entraîner une mauvaise qualité vidéo.
|
|
|
|
|
|
|
|

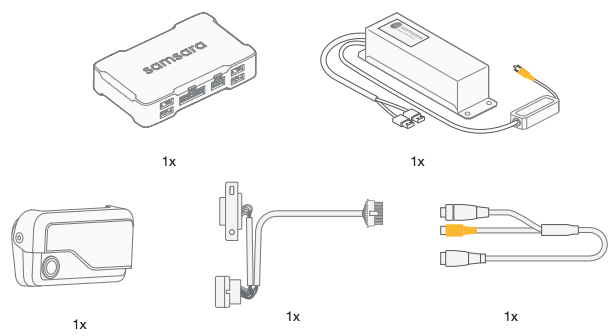

Pour connecter une caméra tierce à l'aide du connecteur de caméra standard Samsara, vous aurez besoin des matériaux suivants :
Avant de commencer l'installation du connecteur de caméra standard Samsara, effectuez les tâches suivantes :
-
Vérifiez que votre équipement de caméra tierce est compatible avec le connecteur de caméra standard Samsara. Pour les exigences de compatibilité, voir Exigences pour la caméra tierce.
-

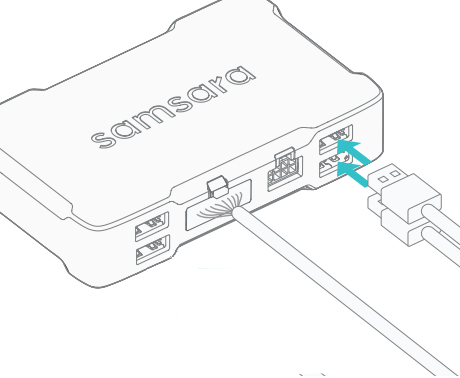

Connectez les deux prises USB de l'ACC-CM-ANLG à deux ports USB supplémentaires sur le VG54-NA.
-

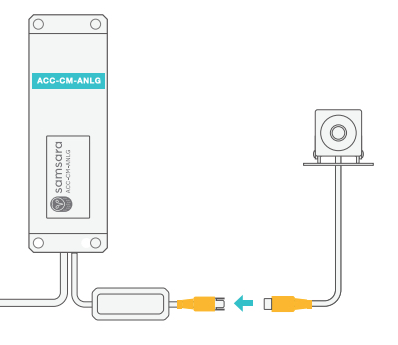

Connectez l'isolateur inclus à la broche RCA jaune provenant de l'ACC-CM-ANLG.
-
Montez solidement le VG54-NA et l'ACC-CM-ANLG en utilisant les fixations fournies, les colliers de serrage et l'adhésif. L'emplacement et le style d'installation varient selon le véhicule en fonction de l'espace disponible.
Note
Une fixation sécurisée du VG est nécessaire pour que la détection d'événements graves basée sur l'accéléromètre fonctionne.
-
Si l'installation utilise une connexion RCA, connectez l'isolateur directement au câble de la caméra tierce.
-
Si l'installation utilise une connexion GX12 ou dispose d'un capteur en cabine, connectez l'isolateur au câble en Y inclus, aux connexions GX12 comme illustré ci-dessous.
-

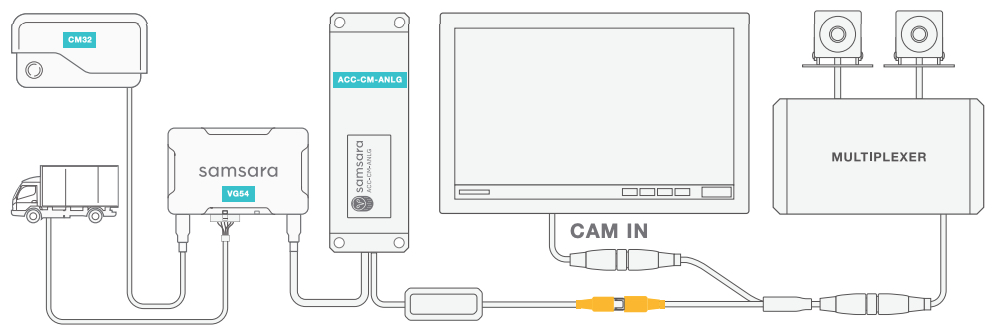

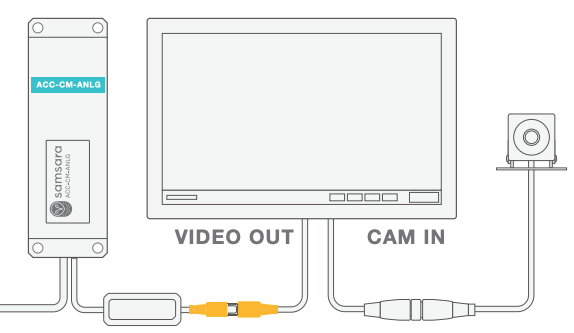

Si l'installation inclut plusieurs caméras et un multiplexeur, connectez toutes les caméras au multiplexeur, puis connectez l'isolateur à
sortie vidéosur le multiplexeur. -
Vérifiez la connectivité entre les composants et que le tableau de bord Samsara reconnaît la caméra.
Si après vérification des connexions, la caméra indique Aucun Signal, cela peut indiquer un problème avec la caméra tierce. Contactez votre fournisseur de caméra tierce pour obtenir de l'aide.
-
Pour compléter la configuration du connecteur de caméra, passez à Activer la fonctionnalité du connecteur de caméra standard.
