Configurer un contrôleur Rexroth

Assurez-vous d'avoir le bon câble de télématique Rexroth.

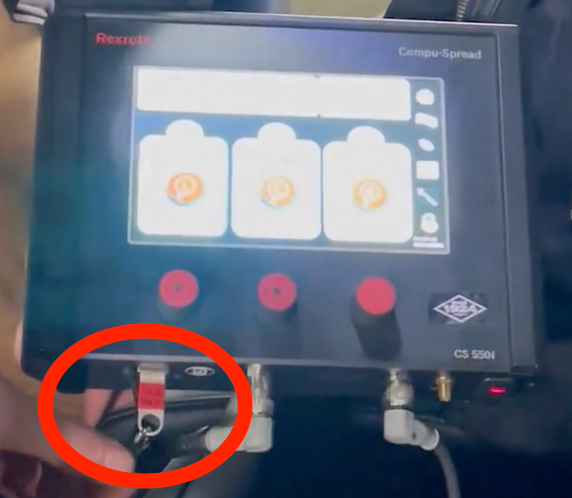

Le câble GPS Rexroth se branche sur le port AUX en bas à gauche de l'unité d'affichage. S'il n'y a pas de câble à cet endroit, vous devrez contacter votre revendeur Rexroth pour acheter soit :

Connectez le câble du répartiteur Samsara au câble GPS Rexroth.

Chaque modèle de câble nécessite un adaptateur série mâle-mâle spécifique. Vous pouvez identifier l'adaptateur correct grâce au numéro de série du câble, qui est imprimé sur une étiquette en ruban blanc près du point où le câble Rexroth se connecte au port ACC du contrôleur de l'épandeur.

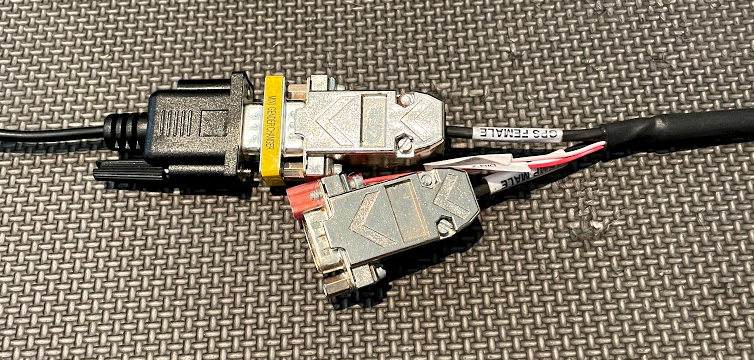

• Numéro de série du câble R987400008 : Utilisez un adaptateur nul (adaptateur série mâle-mâle orange) et connectez-le au côté femelle du câble télématique Rexroth. L'autre côté du câble Samsara se branche dans le boîtier télématique de véhicule Samsara.

• Numéro de série du câble R987376776 : Utilisez un adaptateur droit (adaptateur série mâle-mâle jaune) et connectez-le au côté femelle du câble télématique Rexroth. L'adaptateur n'est pas inclus avec le câble RS232 Samsara et doit être acheté séparément. L'autre côté du câble Samsara se branche dans le boîtier télématique de véhicule Samsara.

Configurez le contrôleur.

1. Utilisez la clé de configuration USB pour ouvrir le menu de configuration Rexroth.

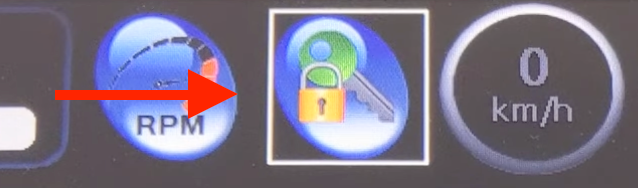

2. Appuyez sur le symbole du cadenas pour entrer en mode programmation.

3. Accédez au menu via l’icône en forme de roue dentée dans le coin supérieur droit de l’écran.

4. Vérifiez les paramètres de configuration.

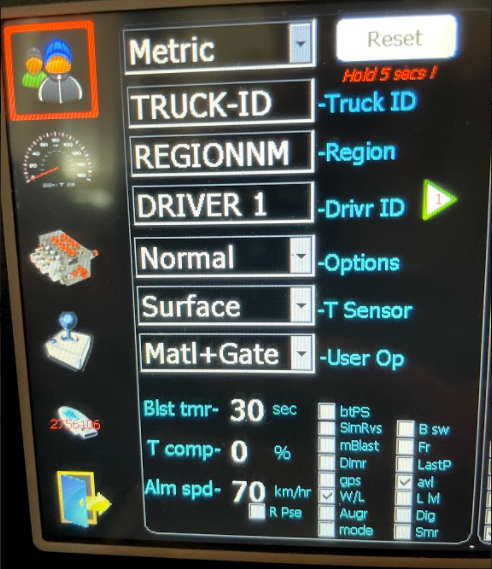

   • Sélectionnez avl pour activer l'interface de localisation de véhicule actif.

   • Effacez le GPS, si activé.

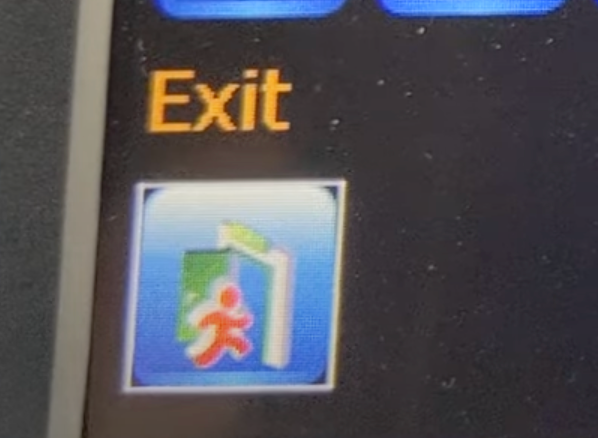

5. Quittez le mode programme pour enregistrer les modifications.

6. Redémarrez le contrôleur Rexroth CS.

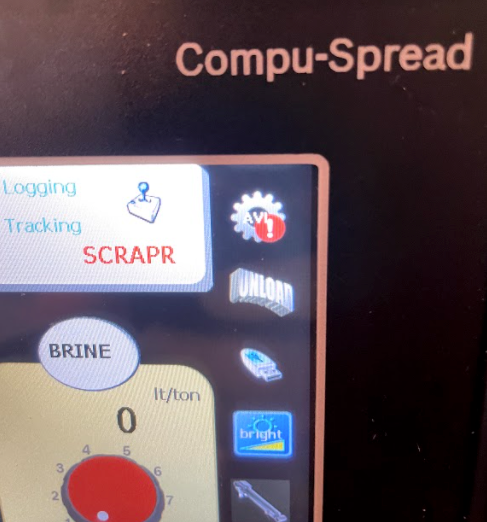

   Le symbole AVL devrait apparaître au-dessus de la vitesse sur l'écran de démarrage.

   Si le symbole AVL n'est pas actif sur l'écran de démarrage, assurez-vous que le câble Samsara RS-232 est correctement connecté au câble GPS Rexroth avec l'adaptateur approprié.

Vérifiez que Samsara reçoit les données de l'épandeur.

1. Allumez le véhicule et tournez le cadran du contrôleur de l'épandeur à n'importe quel montant.

2. Depuis la page Aperçu sur votre tableau de bord Samsara, recherchez et sélectionnez ensuite le véhicule dans la liste que vous souhaitez tester.

3. Dans le menu déroulant des Graphiques, sélectionnez Épandeur et assurez-vous que le sélecteur de date est réglé pour afficher les données pour Aujourd'hui.

4. Vérifiez que le graphique affiche les données matérielles rapportées par votre contrôleur d'épandeur.

Assurez-vous d'avoir le bon câble de télématique Rexroth.

Le câble GPS Rexroth se branche sur le port AUX en bas à gauche de l'unité d'affichage. S'il n'y a pas de câble à cet endroit, vous devrez contacter votre revendeur Rexroth pour acheter soit :

Connectez le câble du répartiteur Samsara au câble GPS Rexroth.

Chaque modèle de câble nécessite un adaptateur série mâle-mâle spécifique. Vous pouvez identifier l'adaptateur correct grâce au numéro de série du câble, qui est imprimé sur une étiquette en ruban blanc près du point où le câble Rexroth se connecte au port ACC du contrôleur de l'épandeur.

• Numéro de série du câble R987400008 : Utilisez un adaptateur nul (adaptateur série mâle-mâle orange) et connectez-le au côté femelle du câble télématique Rexroth. L'autre côté du câble Samsara se branche dans le boîtier télématique de véhicule Samsara.

• Numéro de série du câble R987376776 : Utilisez un adaptateur droit (adaptateur série mâle-mâle jaune) et connectez-le au côté femelle du câble télématique Rexroth. L'adaptateur n'est pas inclus avec le câble RS232 Samsara et doit être acheté séparément. L'autre côté du câble Samsara se branche dans le boîtier télématique de véhicule Samsara.

Configurez le contrôleur.

1. Utilisez la clé de configuration USB pour ouvrir le menu de configuration Rexroth.

2. Appuyez sur le symbole du cadenas pour entrer en mode programmation.

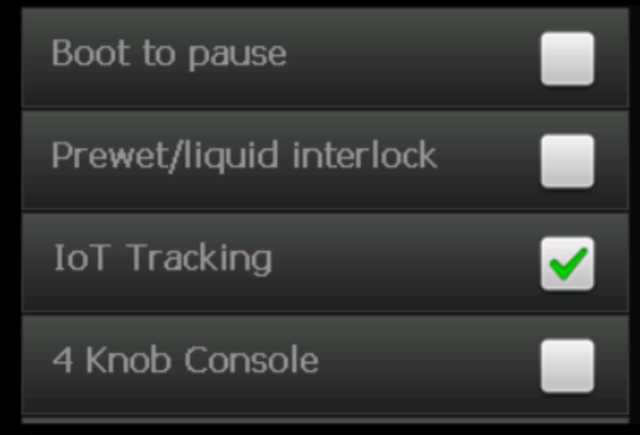

3. Assurez-vous que le suivi IoT est activé dans les paramètres du contrôleur Rexroth.

4. Quittez le mode programme pour enregistrer les modifications.

5. Redémarrez le contrôleur Rexroth CS.

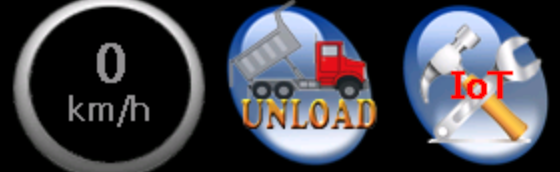

   Le symbole IoT doit apparaître au-dessus de la vitesse sur l'écran de démarrage.

   Si le symbole IoT n'est pas actif sur l'écran de démarrage, assurez-vous que le câble Samsara RS-232 est correctement connecté au câble GPS Rexroth avec l'adaptateur approprié.

Vérifiez que Samsara reçoit les données de l'épandeur.

1. Allumez le véhicule et tournez le cadran du contrôleur de l'épandeur à n'importe quel montant.

2. Depuis la page Aperçu sur votre tableau de bord Samsara, recherchez et sélectionnez ensuite le véhicule dans la liste que vous souhaitez tester.

3. Dans le menu déroulant des Graphiques, sélectionnez Épandeur et assurez-vous que le sélecteur de date est réglé pour afficher les données pour Aujourd'hui.

4. Vérifiez que le graphique affiche les données matérielles rapportées par votre contrôleur d'épandeur.
