Lorsque vous installez un AG26/46P sur un équipement ou une remorque, vous utilisez l'interface d'alimentation du véhicule tracteur ou remorqueur. Cela permet à l'AG26/46P de fonctionner en temps réel et de passer en mode économie de batterie lorsqu'il n'est pas connecté à l'alimentation de l'actif. L'AG26/46P peut être intégré à divers types de remorques, y compris les fourgons secs, les conteneurs réfrigérés, les citernes et les châssis. Examinez la Guides d'installation par type d'actif pour les boîtiers télématiques d'actif motorisé (AG) afin de vous assurer que vous obtenez le câble approprié pour votre configuration.
Pour les installations qui utilisent le câble connecteur compatible CAN, suivez les instructions d'installation PDF du Guides d'installation par type d'actif pour les boîtiers télématiques d'actif motorisé (AG). Pour les installations qui n'utilisent pas le câble connecteur compatible CAN, consultez les instructions d'installation suivantes pour votre type d'installation :
Pour installer l’AG26/46P sur une remorque :
-
Activez l’appareil dans le tableau de bord Samsara si vous ne l’avez pas déjà fait.
Se connecter au tableau de bord Samsara à l'URL du nuage Samsara régional attribuée à votre organisation (comme cloud.samsara.com, cloud.ca.samsara.com, ou cloud.eu.samsara.com), ou allez sur cloud.samsara.com/activate. Vous pouvez également suivre le lien dans votre courriel
Commande expédiée. -
Sélectionnez l’emplacement d’installation souhaité et nettoyez soigneusement la surface.
-
Fixez la plaque de support à l’aide de bandes adhésives. (Facultatif) Fixez avec 4 vis autotaraudeuses.
-
Fixez le boîtier télématique d'actifs sur une plaque de support à l’aide de 4 vis à bout plat.
-
Branchez le câble à 7 broches au boîtier et vissez l’écrou pour bloquer le câble.
-
Acheminez la longueur du câble jusqu’au connecteur à 7 broches et utilisez les colliers de serrage pour fixer le câble à la semi-remorque.
-
Reliez l’autre extrémité du câble au connecteur à 7 broches :
-

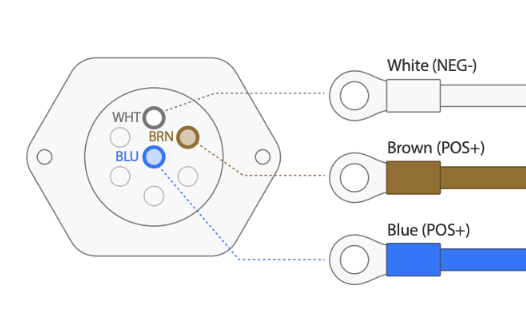

Connectez le fil blanc (terre) à la borne négative.
-
Connectez le fil marron (feux avant/arrière) à l'alimentation 12-30 VDC.
-
Connectez le fil bleu (ABS / alimentation constante) à l'alimentation 12-30 VDC.
-
-
Protégez les extrémités des câbles non utilisés.
-
Le voyant LED sur l'AG s'allume pendant 30 secondes si la connexion est réussie. Si le voyant ne s'allume pas, réinsérez le câble aux deux points de connexion et observez le voyant.
-
(AG26) Pour installer PressurePro, branchez le connecteur à 4 broches du câble à 7 voies sur le connecteur à 4 broches correspondant sur le boîtier télématique PressurePro.
-
Gérez la remorque à partir du tableau de bord Samsara.
Note
Si vous observez une erreur de câble lors de l'installation de l'AG avec l'application d'installation, déconnectez et reconnectez le câble à l'AG. Assurez-vous que le câble est correctement aligné avec le connecteur à 7 broches et solidement verrouillé sur le boîtier télématique d'actifs.
Lorsque vous installez un AG26/46P sur un actif alimenté, le faisceau de câbles de l'actif alimenté utilise l'interface d'alimentation de l'actif. Après une installation réussie et une connexion aux entrées auxiliaires de l'équipement (pour les heures de fonctionnement du moteur), le boîtier télématique d'actifs fournit des données en temps réel au tableau de bord Samsara. Si l'alimentation n'est pas disponible à partir de l'actif, le boîtier télématique d'actifs fonctionnera sur la batterie interne en mode économie d'énergie. Le boîtier télématique d'actifs peut fonctionner sur une batterie interne pendant jusqu'à trois mois.
Examinez la Guides d'installation par type d'actif pour les boîtiers télématiques d'actif motorisé (AG) afin de vous assurer que vous obtenez le câble approprié pour votre configuration.
Pour installer l’AG26/46P sur un actif alimenté :
-
Activez l’appareil dans le tableau de bord Samsara si vous ne l’avez pas déjà fait.
Se connecter au tableau de bord Samsara à l'URL du nuage Samsara régional attribuée à votre organisation (comme cloud.samsara.com, cloud.ca.samsara.com, ou cloud.eu.samsara.com), ou allez sur cloud.samsara.com/activate. Vous pouvez également suivre le lien dans votre courriel
Commande expédiée. -
Choisissez un emplacement pour l’installation en fonction du type d’actif et du cas d’utilisation.
-
Fixez la plaque de montage à l'aide de l'adhésif et des quatre vis autotaraudeuses fournies. Fixez le boîtier télématique d'actifs à la plaque de montage à l'aide des quatre vis à tête plate fournies.
-

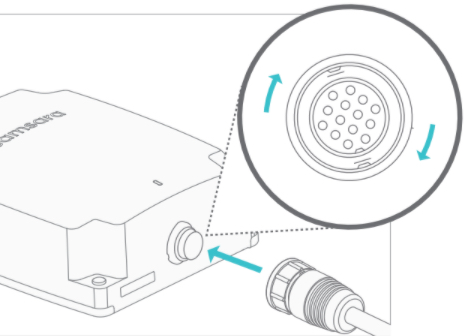

Branchez le câble sur l'AG et tournez-le pour verrouiller.
-
Connectez l'autre extrémité du câble à l'alimentation en utilisant l'une des options suivantes :
-
Utilisez les câbles CBL-AG-A9PIN, CBL-AG-ACT9 ou CBL-AG-ACT14. Connectez l'extrémité du câble au bus CAN relié à l'ECU.
-
Utilisez la connexion de câble CBL-AG-APWR pour tirer pleine puissance de la batterie de l'équipement lorsque l'équipement fonctionne. Ce câble passe à la batterie interne de l'AG26/46P lorsque le signal d'activation est désactivé.
Avertissement
N'apportez aucune modification au câble CBL-AG-APWR sauf si explicitement demandé par Samsara. Toute modification peut entraîner une alimentation continue du boîtier télématique d'actifs, ce qui peut décharger la batterie de l'actif.
-
Connectez le fil Power rouge à la source d'alimentation continue 12-30 Vcc (par exemple, une borne positive de batterie).
-
Connectez le fil Ground noir à la terre (par exemple une borne négative de la batterie).
-
Connectez le fil Ignition jaune à la source d'alimentation commutée ou à tout signal de 6-30 Vcc sur l'équipement. Si le fil jaune est trop court, rallongez-le à l'aide du fil accessoire.
Lorsque le contact est coupé, le relais empêche la batterie du véhicule de se décharger.
-
Configurer une entrée auxiliaire dans les paramètres du boîtier télématique pour suivre les heures de fonctionnement du moteur.
-
Si l’activation est réussie, la LED du boîtier télématique d'actif s’allume.
-
-
(Facultatif) Utilisez les colliers de serrage fournis pour vous assurer que le câble n’entrave pas l’activité.
-
Vérifiez que la connexion a réussi sur le tableau de bord Samsara (Aperçu > Actifs > Équipement).
Note
Si vous observez une erreur de câble lors de l'installation de l'AG avec l'application d'installation, déconnectez et reconnectez le câble à l'AG. Assurez-vous que le câble est correctement aligné avec le connecteur à 7 broches et solidement verrouillé sur le boîtier télématique d'actifs.
