Utilisez ce flux de travail pour installer le câble d'intégration ATIS (soit le câble ACC-AG-BATIS-MER Meritor, soit le câble ACC-AG-BATIS-HEN Hendrickson) sur une remorque équipée d'un boîtier télématique d'actifs (AG52 ou AG53).
|
Quantité |
Article |
|---|---|
|
1 |
Câble compatible avec ATIS |
|
1 |
Joint bout à bout, 12-14 AWG |
|
1 |
Joint bout à bout, 12=4-16 AWG |
|
2 |
Connecteur à épissure aboutée, 18-22 AWG |
|
1 |
Gaine thermorétractable, grande |
|
1 |
Gaine thermorétractable, petite |
|
1 |
Borne femelle à déconnexion rapide |
|
1 |
Séparateur de bornes |
|
8 |
Attaches de câble |
|
Quantité |
Article |
|---|---|
|
1 |
Pince à sertir |
|
1 |
Pince à dénuder |
|
1 |
Pistolet thermique ou chalumeau |
|
1 |
Pinces |
-
Si vous ne l'avez pas déjà fait, installez votre boîtier télématique d'actifs pour le suivi ABS à l'aide du câble CBL-AG-BPLC.
-

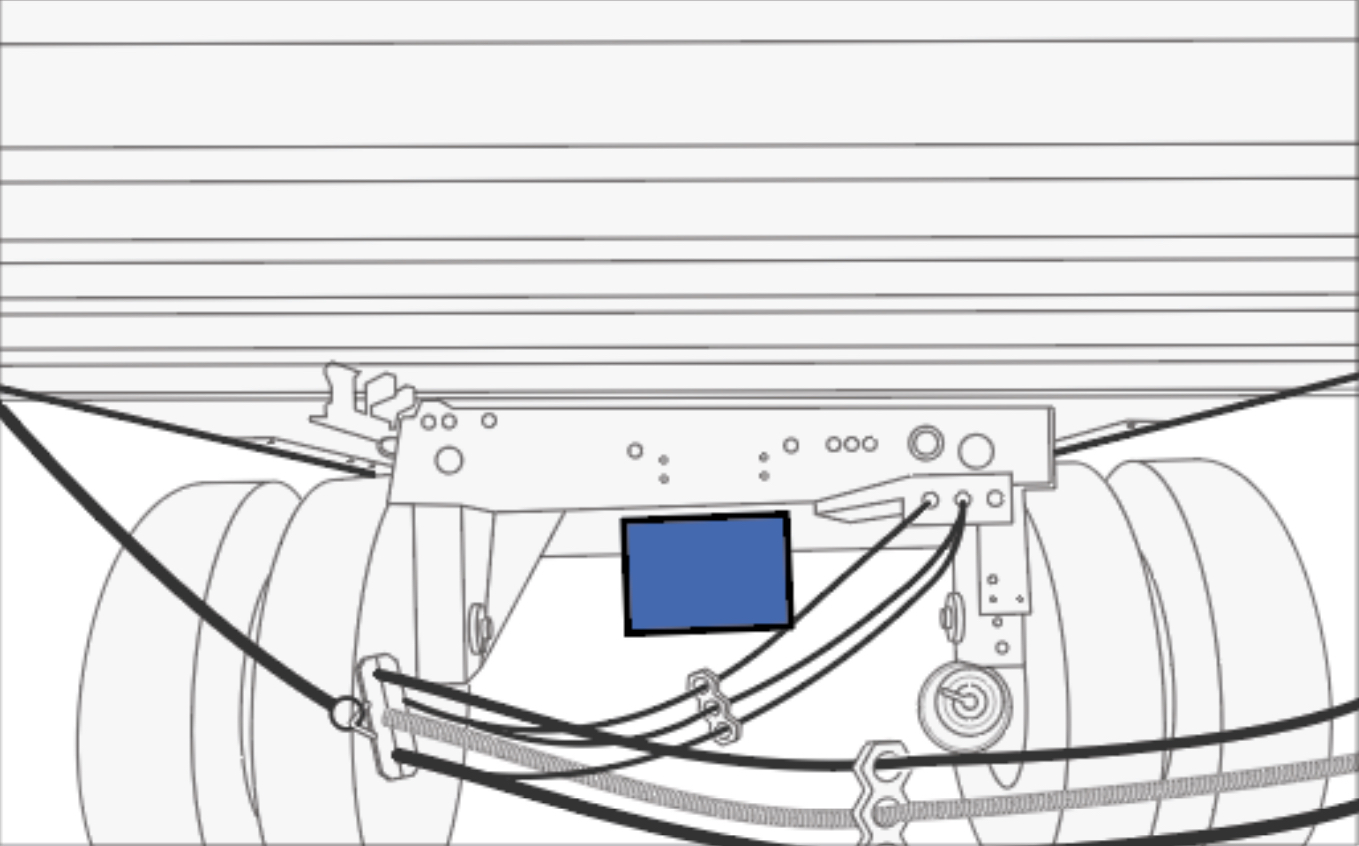

Localisez l’unité de commande ATIS sur la remorque.
En règle générale, l'unité de commande ATIS est située sur le bogie, soit devant, soit derrière les essieux.
-
Déterminez le type d'installation en suivant le faisceau de câbles sortant de l'unité de commande ATIS :
-

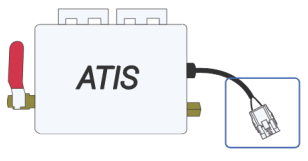

Si un connecteur Weather-Pack à 3 broches est installé sur le faisceau de câbles, effectuez une Installation du connecteur à 3 broches.
-
S'il n'y a pas de connecteur et que l'ATIS est un système Meritor ou PSI, ouvrez l'unité ATIS. Exécutez le flux de travail pour votre configuration :
-
S'il y a des bornes à déconnexion rapide, effectuez une Installation directe avec bornes de déconnexion.
-
S'il n'y a pas de bornes à déconnexion rapide, effectuez une Installation directe sans bornes de déconnexion
-
-
-
Débranchez le connecteur à 3 broches. Si nécessaire, retirez le verrou CPA (Connector Position Assurance - Assurance de la position du connecteur) ou la l'attache autobloquante pour débrancher le connecteur.
-

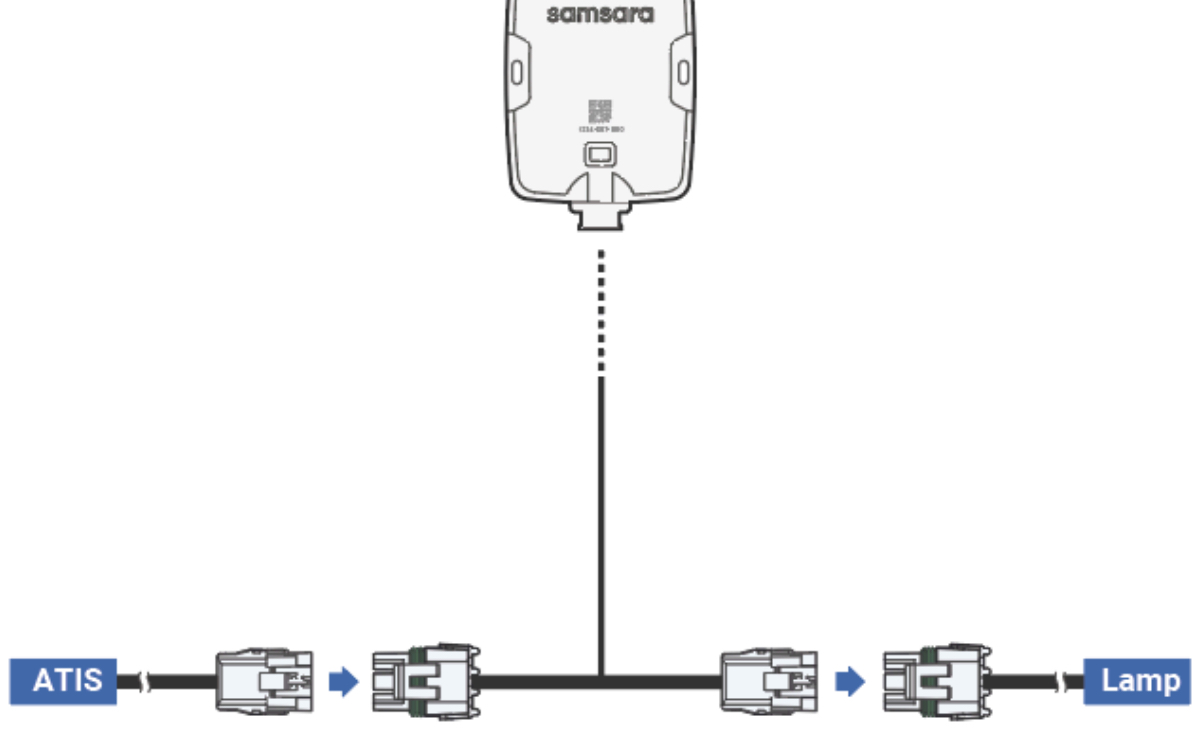

Connectez le câble ACC-AG-BATIS-HEN : branchez l'extrémité mâle du câble dans le connecteur ATIS. Branchez l'extrémité femelle du câble ACC-AG-BATIS-HEN sur le connecteur du voyant ATIS.
-
Coupez le capuchon d'extrémité de la branche d'entrée du câble de boîtier télématique d'actifs.
-
Faites passer le fil restant du câble ACC-AG-BATIS-HEN vers le boîtier télématique d'actifs installé, en évitant les coins pointus ou les pièces mobiles qui pourraient endommager le câble.
-
Dénudez avec précaution 2,5 cm (1 po) de la gaine du câble AG, en veillant à ne pas endommager les fils. Retirez et enlevez tout matériau de protection des fils à l'intérieur.
-
Dénudez 8 mm (5/16 po) du fil vert/blanc et faites glisser le petit tube thermorétractable sur le fil pour une utilisation ultérieure.
-

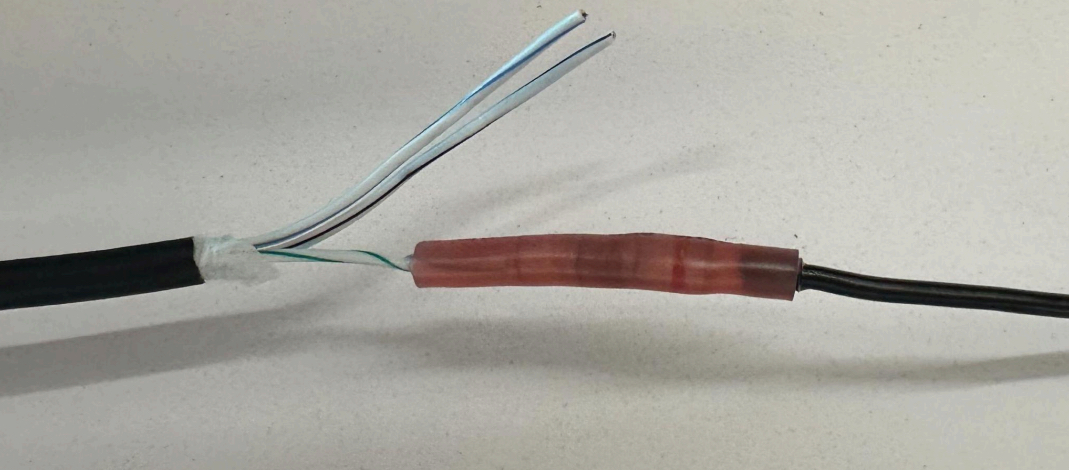

À l'aide du connecteur à épissure aboutée, connectez le fil noir du câble ATIS au fil vert/blanc de l'entrée du câble AG.
Certaines trousses pour câbles peuvent avoir une épissure asymétrique avec une ouverture plus mince conçue pour le fil de câble du boîtier télématique d'actifs et une ouverture plus large conçue pour le fil de câble ATIS.
-
Positionnez le tube thermorétractable sur la connexion et utilisez un pistolet à chaleur ou un chalumeau pour rétrécir soigneusement le tube thermorétractable jusqu'à ce que l'adhésif commence à s'écouler du tube rétractable.
-
Regroupez soigneusement tout fil d'entrée excédentaire à l'aide d'attaches de câble tous les 30 à 50 cm (12 à 18 po). Si vous fixez des attaches de câble à des tuyaux d'air ou à d'autres composants sensibles, veillez à ne pas trop les serrer.
-
Configurez l'entrée auxiliaire 1 sur le boîtier télématique d'actifs pour le voyant ATIS.
-
Validez que le voyant ATIS fonctionne correctement, en suivant les instructions du fabricant pour tester le voyant ATIS.
-
Pour surveiller l'activation des voyants ATIS, veuillez consulter [en] Trailer ATIS Visibility and Alerts.
-
Sur l'ACC-AG-BATIS-MER, coupez le fil d'entrée noir unique près du connecteur à 3 broches et retirez le connecteur à 3 broches car il ne sera pas nécessaire pour ce type d'installation.
-

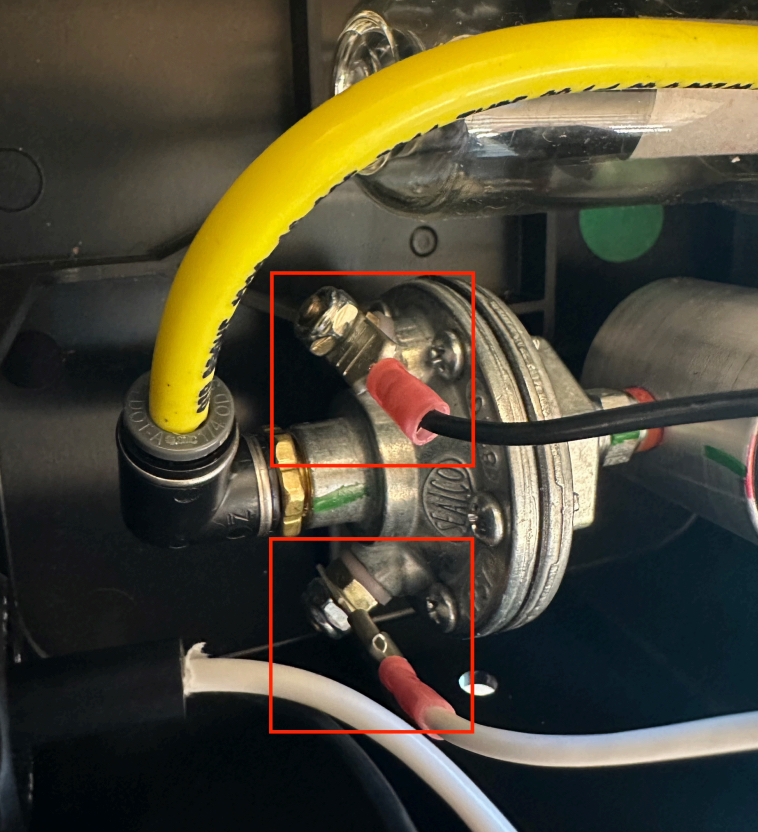

Déconnectez les deux fils de la borne de déconnexion rapide de l'interrupteur de détection de flux ATIS.
-
Faites passer le fil noir dans l'unité ATIS à l'aide de l'une des méthodes suivantes :
-
Évent à bec de canard : faites passer le fil à travers l'évent à bec de canard au bas du boîtier ATIS en pressant le bec.
-
Presse-étoupe: faites passer un fil supplémentaire à travers le presse-étoupe si votre trousse en possède un de plus grand diamètre ou si celui qui se trouve déjà sur le boîtier ATIS est suffisamment grand.
-
Nouveau trou: percez un nouveau trou dans le boîtier ATIS et fixez-y un passe-câble ou un presse-étoupe (non fourni). Faites passer le fil à travers le trou.
-
-

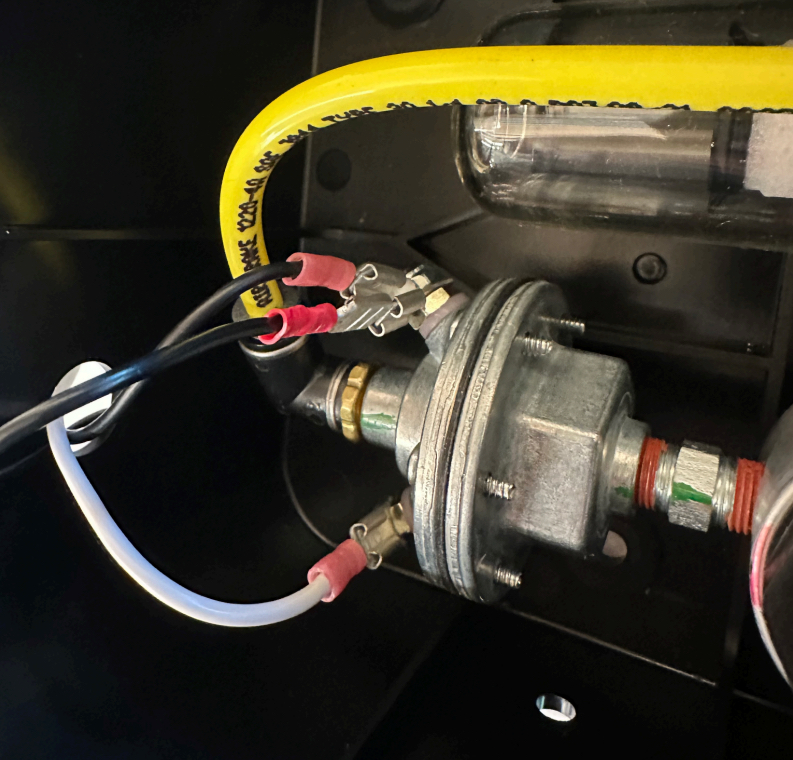

Connectez le voyant ATIS et le câble ACC-AG-BATIS-MER au séparateur de bornes sur l'interrupteur de détection de flux :
-
Installez le séparateur de bornes sur l'interrupteur de détection de flux.
-
Dénudez 8 mm (5/16 po) du fil noir du câble ACC-AG-BATIS-MER et sertissez la connexion rapide sur le fil. Connectez ce fil au séparateur de bornes.
-
Dénudez 8 mm (5/16 po) du fil noir du voyant ATIS et sertissez la déconnexion rapide sur le fil. Connectez ce fil au séparateur de bornes.
-
-
Faites passer le fil restant du câble ACC-AG-BATIS-MER vers le boîtier télématique d'actifs installé, en évitant les coins pointus ou les pièces mobiles qui pourraient endommager le câble.
-
Dénudez avec précaution 2,5 cm (1 po) de la gaine du câble AG, en veillant à ne pas endommager les fils. Retirez et enlevez tout matériau de protection des fils à l'intérieur.
-
Dénudez 8 mm (5/16 po) du fil vert/blanc et faites glisser le petit tube thermorétractable sur le fil pour une utilisation ultérieure.
-
À l'aide du connecteur à épissure aboutée, connectez le fil noir du câble ATIS au fil vert/blanc de l'entrée du câble AG.
Certaines trousses pour câbles peuvent avoir une épissure asymétrique avec une ouverture plus mince conçue pour le fil de câble du boîtier télématique d'actifs et une ouverture plus large conçue pour le fil de câble ATIS.
-
Positionnez le tube thermorétractable sur la connexion et utilisez un pistolet à chaleur ou un chalumeau pour rétrécir soigneusement le tube thermorétractable jusqu'à ce que l'adhésif commence à s'écouler du tube rétractable.
-
Regroupez soigneusement tout fil d'entrée excédentaire à l'aide d'attaches de câble tous les 30 à 50 cm (12 à 18 po). Si vous fixez des attaches de câble à des tuyaux d'air ou à d'autres composants sensibles, veillez à ne pas trop les serrer.
-
Configurez l'entrée auxiliaire 1 sur le boîtier télématique d'actifs pour le voyant ATIS.
-
Validez que le voyant ATIS fonctionne correctement, en suivant les instructions du fabricant pour tester le voyant ATIS.
-
Pour surveiller l'activation des voyants ATIS, veuillez consulter [en] Trailer ATIS Visibility and Alerts.
-
Sur le faisceau de câblage du voyant, choisissez un emplacement pratique pour couper le connecteur et dénuder 2,5 cm (1 po) de la gaine du câble pour exposer les conducteurs.
-
Dénudez 8 mm (5/16 po) d’isolant sur chaque conducteur.
-
Faites glisser le grand tube thermorétractable sur un côté du câble pour une utilisation ultérieure.
-
Utilisez le joint bout à bout isolée thermorétractable 14-16 AWG (moyen) pour reconnecter le conducteur d'alimentation 12V (généralement blanc).
-

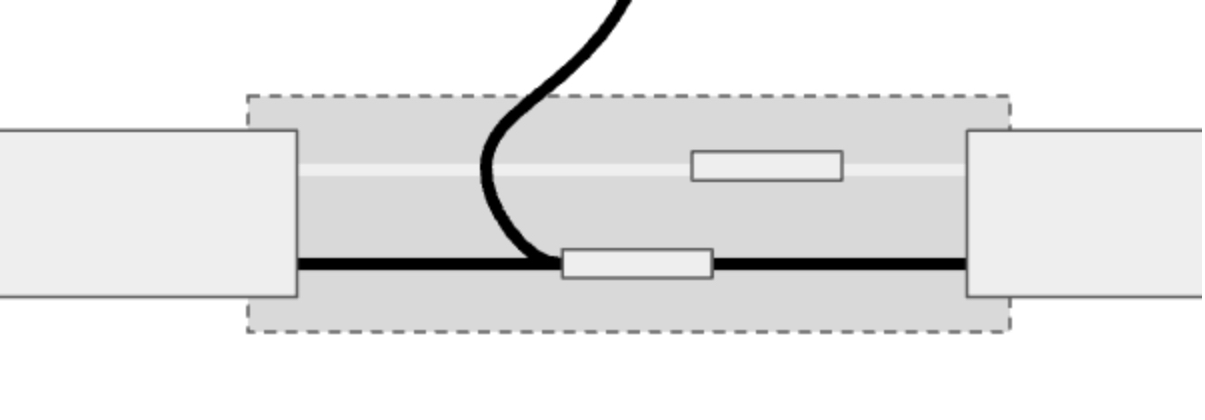

Torsadez ensemble le fil d'entrée noir du câble ACC-AG-BATIS-MER avec le fil noir du faisceau de câblage du voyant et insérez ces fils dans un côté du connecteur à épissure aboutée avec gaine thermorétractable 14-16 AWG. Sertissez les fils pour les fixer au connecteur à épissure aboutée.
-
Insérez le fil noir restant du faisceau de câbles du voyant dans l'autre extrémité du connecteur à épissure aboutée. Sertissez la connexion pour la fixer au connecteur à épissure aboutée.
-
Utilisez un pistolet thermique ou une torche pour rétrécir les deux joints bout à bout.
-
Lorsque les connecteurs à épissure aboutée ont refroidi, faites glisser le grand tube thermorétractable sur la connexion et utilisez un pistolet à chaleur ou un chalumeau pour rétrécir le tube.
-
Faites passer le fil restant du câble ACC-AG-BATIS-MER vers le boîtier télématique d'actifs installé, en évitant les coins pointus ou les pièces mobiles qui pourraient endommager le câble.
-
Dénudez avec précaution 2,5 cm (1 po) de la gaine du câble AG, en veillant à ne pas endommager les fils. Retirez et enlevez tout matériau de protection des fils à l'intérieur.
-
Dénudez 8 mm (5/16 po) du fil vert/blanc et faites glisser le petit tube thermorétractable sur le fil pour une utilisation ultérieure.
-
À l'aide du connecteur à épissure aboutée, connectez le fil noir du câble ATIS au fil vert/blanc de l'entrée du câble AG.
Certaines trousses pour câbles peuvent avoir une épissure asymétrique avec une ouverture plus mince conçue pour le fil de câble du boîtier télématique d'actifs et une ouverture plus large conçue pour le fil de câble ATIS.
-
Positionnez le tube thermorétractable sur la connexion et utilisez un pistolet à chaleur ou un chalumeau pour rétrécir soigneusement le tube thermorétractable jusqu'à ce que l'adhésif commence à s'écouler du tube rétractable.
-
Regroupez soigneusement tout fil d'entrée excédentaire à l'aide d'attaches de câble tous les 30 à 50 cm (12 à 18 po). Si vous fixez des attaches de câble à des tuyaux d'air ou à d'autres composants sensibles, veillez à ne pas trop les serrer.
-
Configurez l'entrée auxiliaire 1 sur le boîtier télématique d'actifs pour le voyant ATIS.
-
Validez que le voyant ATIS fonctionne correctement, en suivant les instructions du fabricant pour tester le voyant ATIS.
-
Pour surveiller l'activation des voyants ATIS, veuillez consulter [en] Trailer ATIS Visibility and Alerts.
Ce guide d'installation contient de l'information typique particulière aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et n'est donné que à titre indicatif.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange d'un tiers avec ce produit ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou aux instructions de Samsara. Le non-respect de cette consigne peut entraîner des dommages matériels, des blessures physiques ou l'annulation de la garantie de votre produit.
Toute installation non conforme aux instructions du guide d’installation ou à la documentation peut entraîner des blessures physiques ou des dommages matériels.
N'utilisez pas ce produit d'une manière autre que celle décrite dans l'indice IP correspondant ou dans les conditions d'utilisation recommandées. Des dommages ou des blessures pourraient en résulter.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec les produits et/ou services de tiers. Ce matériel et les logiciels associés peuvent interagir, s'interfacer ou s'intégrer avec des produits et/ou services tiers et peuvent ne pas être validés ou pris en charge par ces tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services tiers.
Le non-respect des directives de montage peut entraîner des risques de blessures physiques ou de dommages matériels dus à la chute d'objets.
Si vous montez le matériel sur un mur, vérifiez qu'il n'y a pas de câblage ou de plomberie avant de percer des trous.
