Boîtier télématique d'actifs (AG) - Câblage de remorque à 7 voies (avec 4 broches) - CBL-AG-ATPM

  • Mis à jour
  • Mis à jour
Avatar
Written by Charissa F.
  • Mis à jour
Nécessite l’une des licences suivantes :

CBL-AG-ATPM avec AG26, AG46P, ou AG53

Installez le boîtier télématique d'actifs (AG) sur une remorque et connectez-le au système d'alimentation à 7 voies de la remorque en utilisant le câble CBL-AG-ATPM. Cette configuration tire l'alimentation du véhicule tracteur lorsqu'il est connecté, permettant le suivi en temps réel tout en économisant la batterie lorsqu'il est déconnecté.

Astuce

Consultez la Guides d'installation par type d'actif pour les boîtiers télématiques d'actif motorisé (AG) pour vous assurer que vous disposez du câble approprié pour votre configuration.

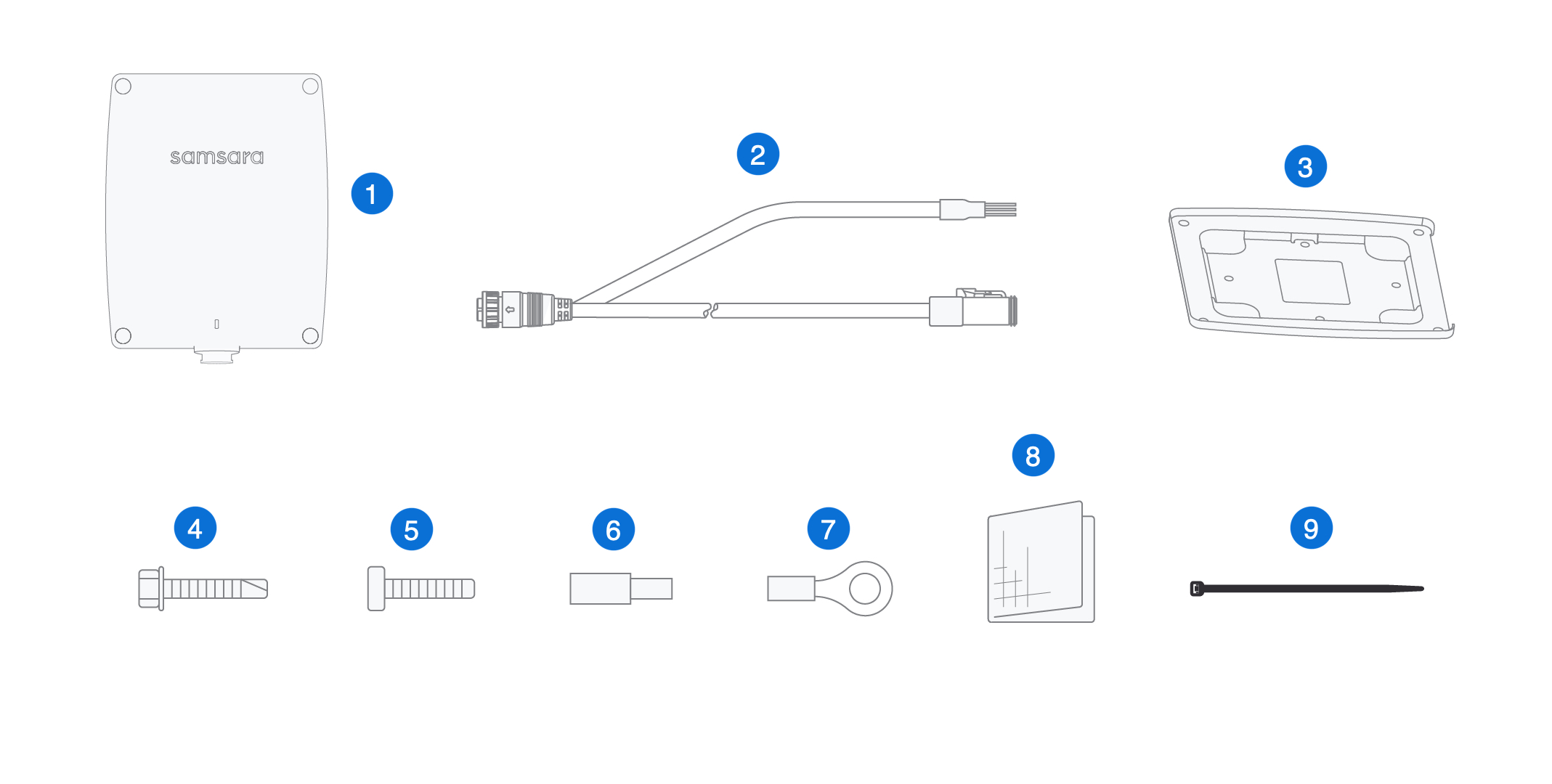

Matériel requis

Quantité

Description


1

Boîtier télématique d'actifs


1

Câble AG à 7 voies avec connecteur à 4 broches


1

(AG26, AG46P) Support de montage


4

Vis autotaraudeuses


4

Vis à tête plate


3

Connecteurs à balle


3

Connecteurs à anneau


1

Lingette de nettoyage


4

Attaches de câble

  1. Activez l’appareil dans le tableau de bord Samsara si vous ne l’avez pas déjà fait.

    Se connecter au tableau de bord Samsara à l'URL du nuage Samsara régional attribuée à votre organisation (comme cloud.samsara.com, cloud.ca.samsara.com, ou cloud.eu.samsara.com), ou allez sur cloud.samsara.com/activate. Vous pouvez également suivre le lien dans votre courriel Commande expédiée.

  2. Sélectionnez l’emplacement d’installation souhaité et nettoyez soigneusement la surface.

    Astuce

    Tenez compte des meilleures pratiques suivantes lors du choix d'un emplacement de montage pour l'AG :

    • Assurez-vous que l'appareil et les câbles ne risquent pas d'être endommagés par des pièces mobiles. Si possible, testez l'appareil à l'emplacement prévu pour le montage avant l'installation finale.

    • Vérifiez que le câble a un dégagement suffisant pour atteindre à la fois l'AG et la connexion électrique.

    • Pour une connectivité et une performance des plus fiables :

      • Montez l'AG aussi près que possible de l'edge de la remorque.

      • Assurez-vous qu'au moins un côté de l'AG soit dégagé—orienté vers le ciel ou le sol, par exemple.

      • Positionnez l'AG verticalement. Évitez de le monter avec l'arrière orienté directement vers le haut ou vers le bas, comme en position couchée sur le dos ou sur le devant.

    • Évitez d'installer l'appareil à l'intérieur de structures métalliques, comme à l'intérieur d'une remorque en métal. Cela peut interférer avec la connectivité cellulaire et GPS.

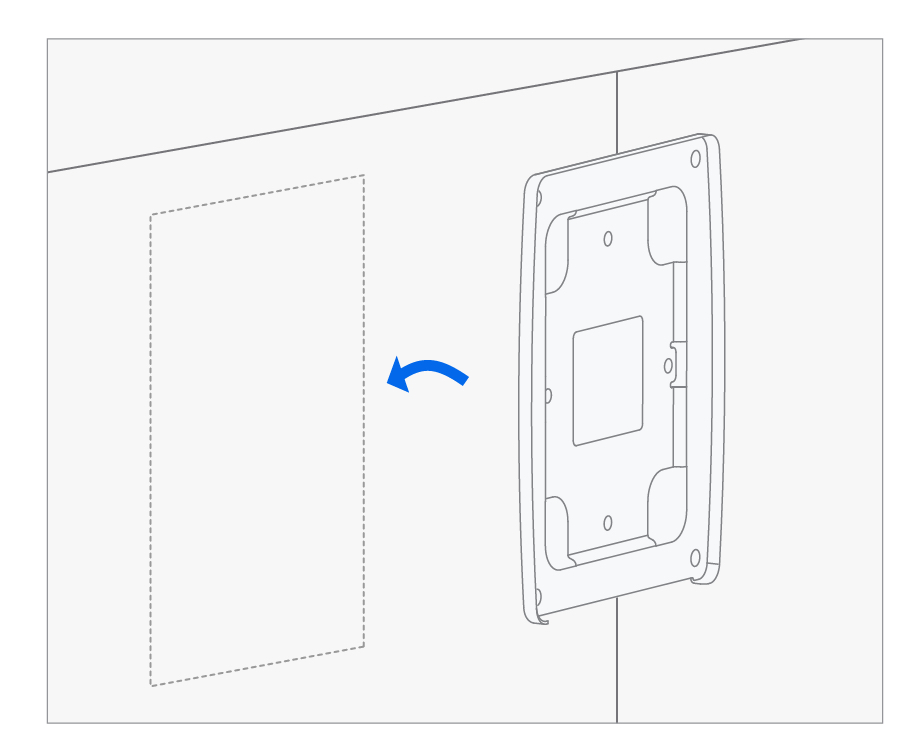

  3. Fixez la plaque de support à l’aide de bandes adhésives. (Facultatif) Fixez avec 4 vis autotaraudeuses.

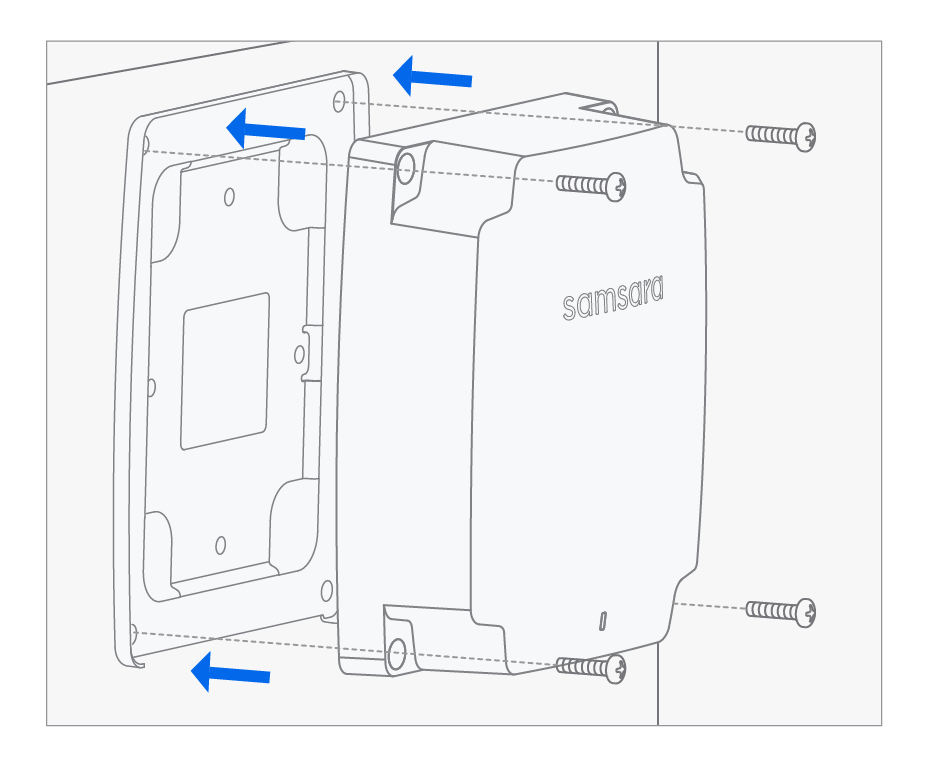

  4. Fixez le boîtier télématique d'actifs sur une plaque de support à l’aide de 4 vis à bout plat.

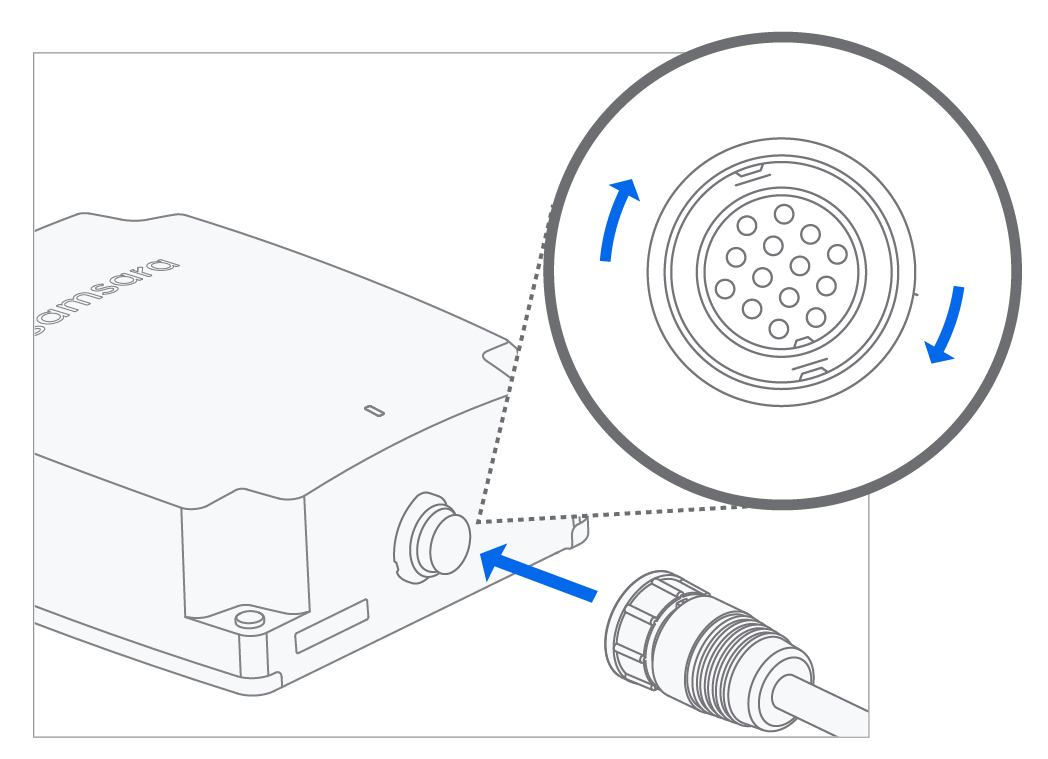

  5. Branchez le câble à 7 broches au boîtier et vissez l’écrou pour bloquer le câble.


  6. Acheminez la longueur du câble jusqu’au connecteur à 7 broches et utilisez les colliers de serrage pour fixer le câble à la semi-remorque.

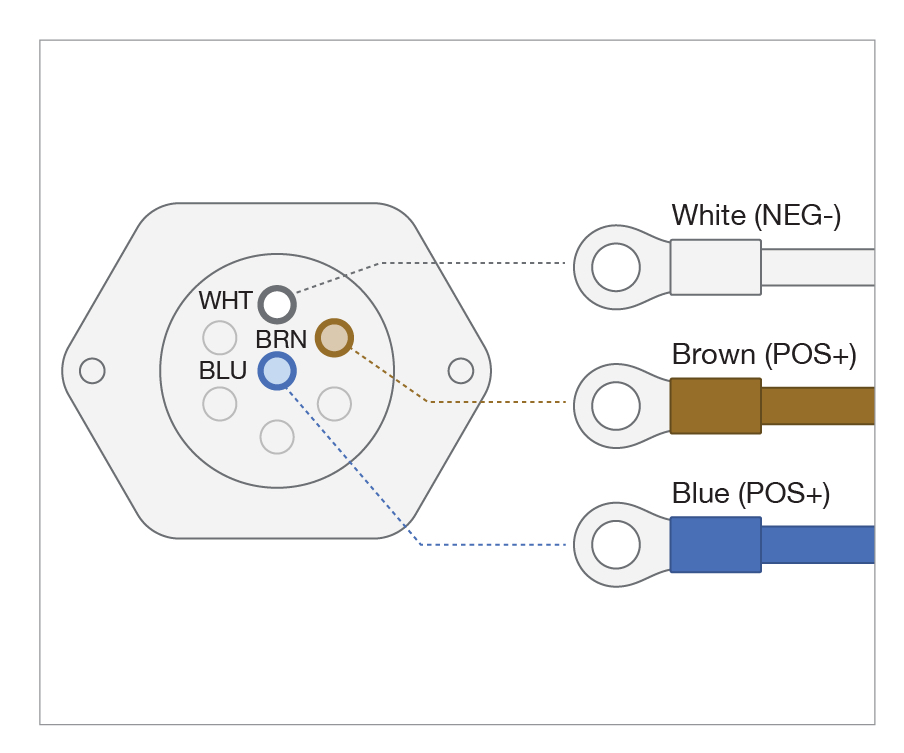

  7. Reliez l’autre extrémité du câble au connecteur à 7 broches :


    1. Connectez le fil blanc (terre) à la borne négative.

    2. Connectez le fil marron (feux avant/arrière) à l'alimentation 12-30 VDC.

    3. Connectez le fil bleu (ABS / alimentation constante) à l'alimentation 12-30 VDC.

  8. Protégez les extrémités des câbles non utilisés.

  9. Le voyant DEL sur l'AG s'allume pendant 30 secondes si la connexion est réussie.

    Note

    Si vous observez une erreur de câble lors de l'installation de l'AG avec l'application d'installation, déconnectez et reconnectez le câble à l'AG. Assurez-vous que le câble est correctement aligné avec le connecteur à 7 broches et solidement verrouillé sur le boîtier télématique d'actifs.

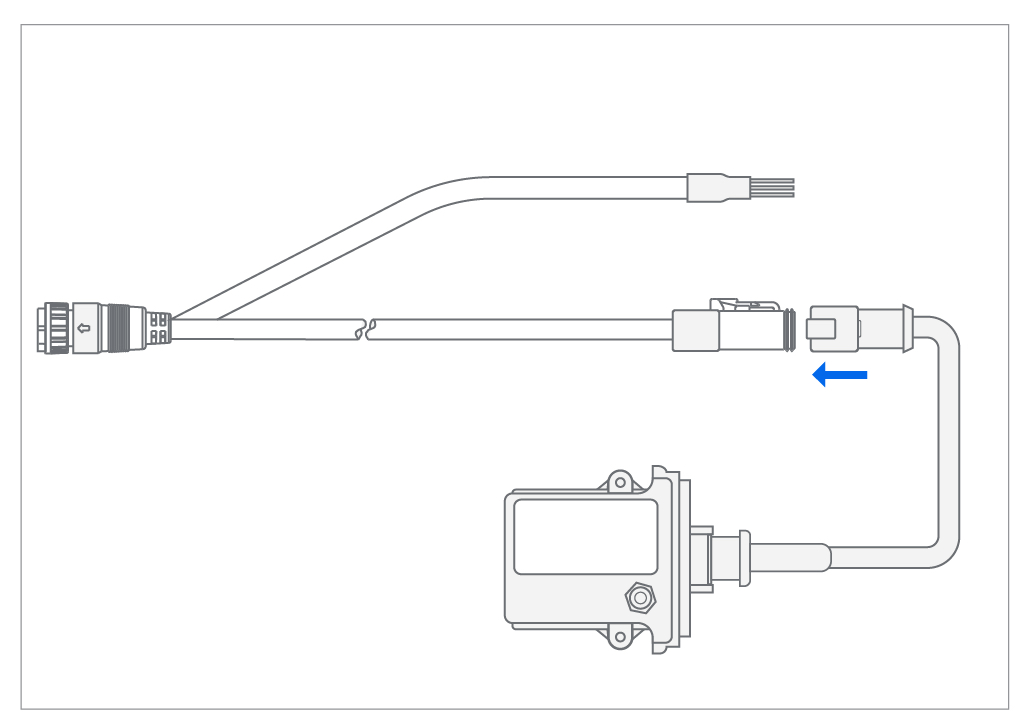

  10. (AG26/AG53) Pour l'intégration PressurePro, branchez le connecteur à 4 broches du câble à 7 voies sur le connecteur à 4 broches correspondant sur le boîtier télématique PressurePro.


  11. Gérez la remorque à partir du tableau de bord Samsara.
