Points d'accès pour lecteurs CAN sans contact

Câble de diagnostic : poids lourd

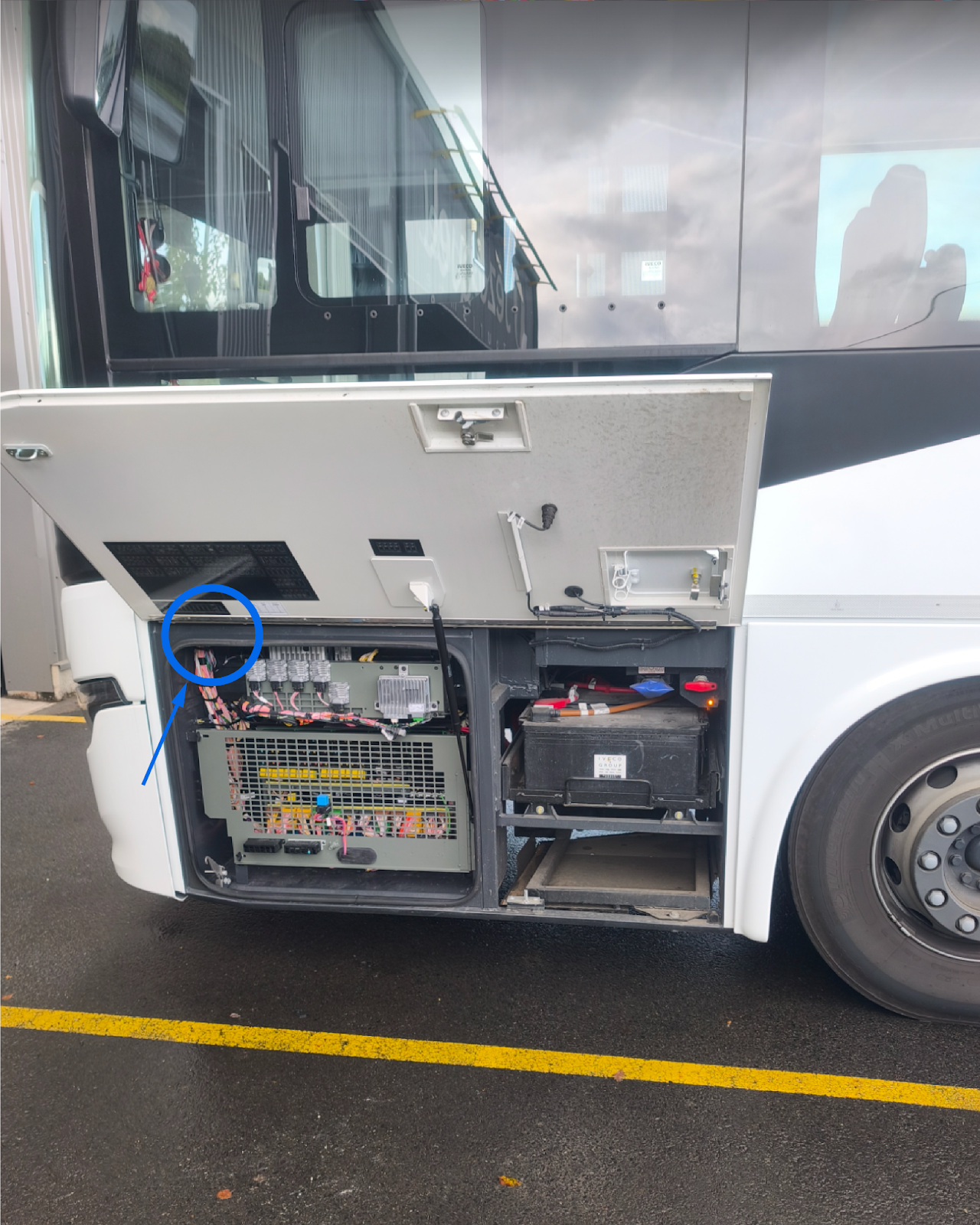

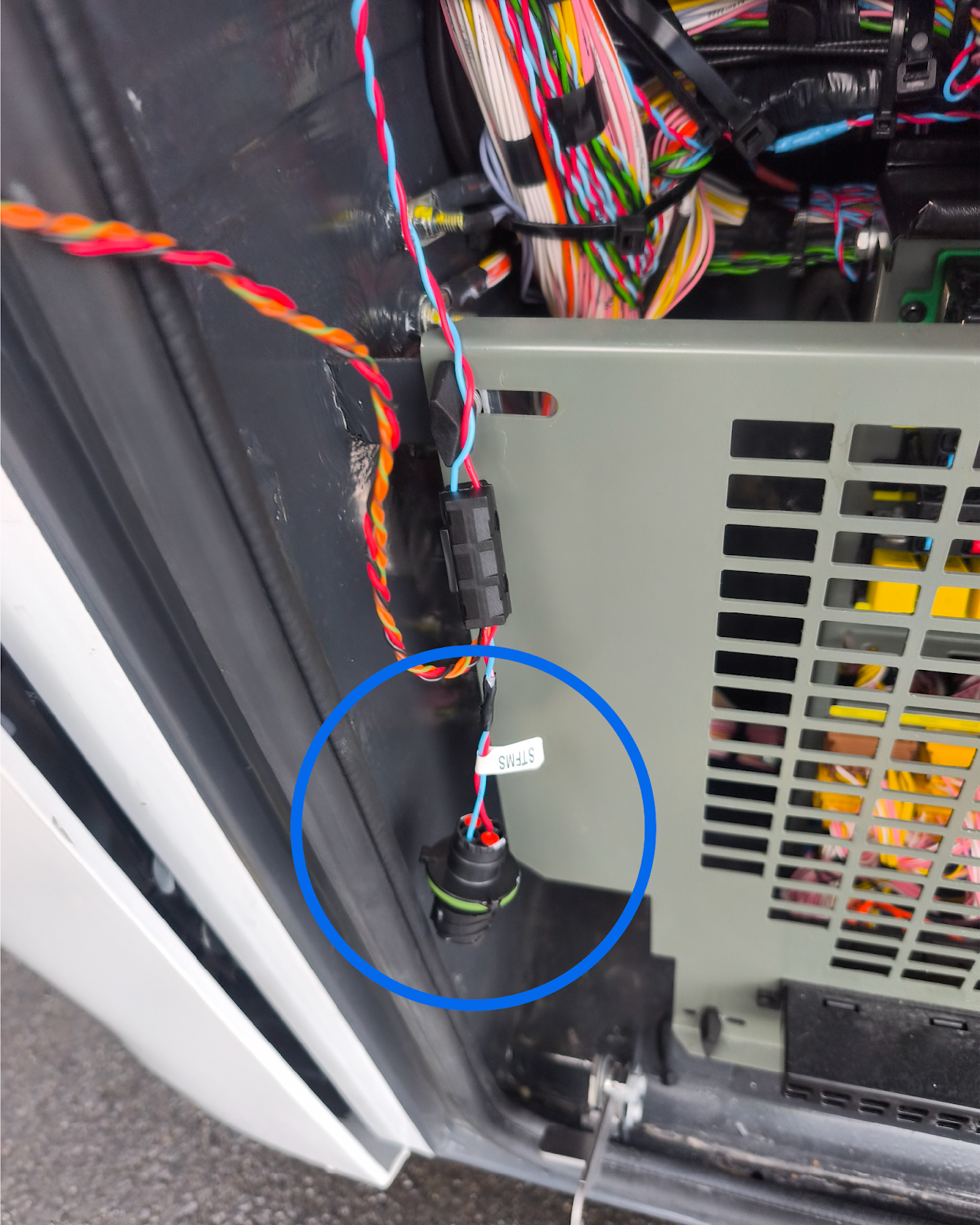

Emplacement : Le connecteur FMS est sous le panneau côté conducteur.

Paire de fils torsadés : Bleu (CAN_H) et rouge (CAN_L)

Câble de diagnostic : Poids lourd (FMS préféré si équipé et actif)

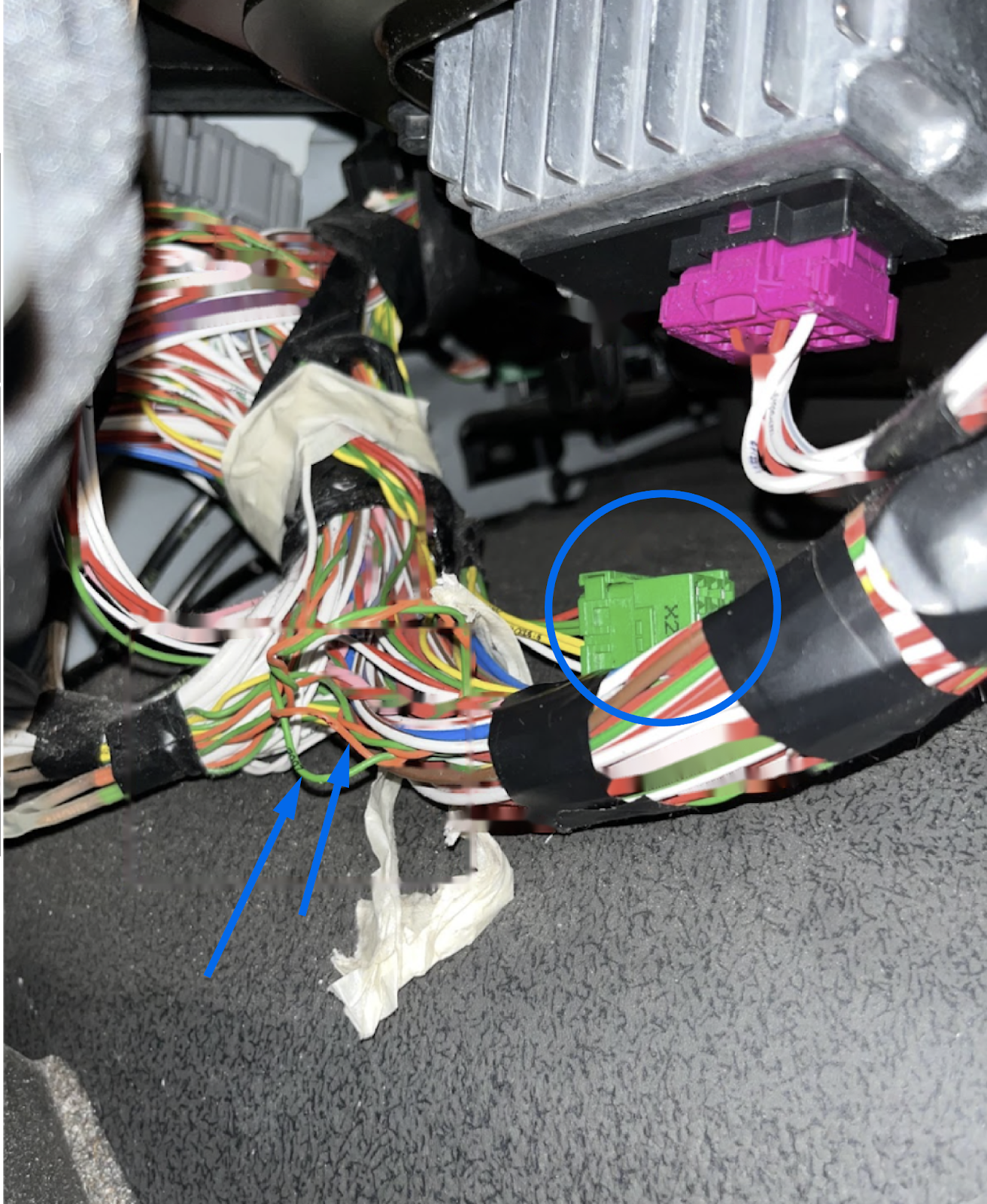

Emplacement : Derrière la boîte à gants côté passager.

Paire de fils torsadés : Bleu (CAN_H) et vert (CAN_L) sur le connecteur gris

Câble de diagnostic : Poids lourd ou FMS (vérifiez l'activation du FMS avant utilisation)

Emplacement : Derrière la boîte à gants côté passager.

Paire de fils torsadés : Bleu (CAN_H) et vert (CAN_L) sur le connecteur gris

Câble de diagnostic : Poids lourd

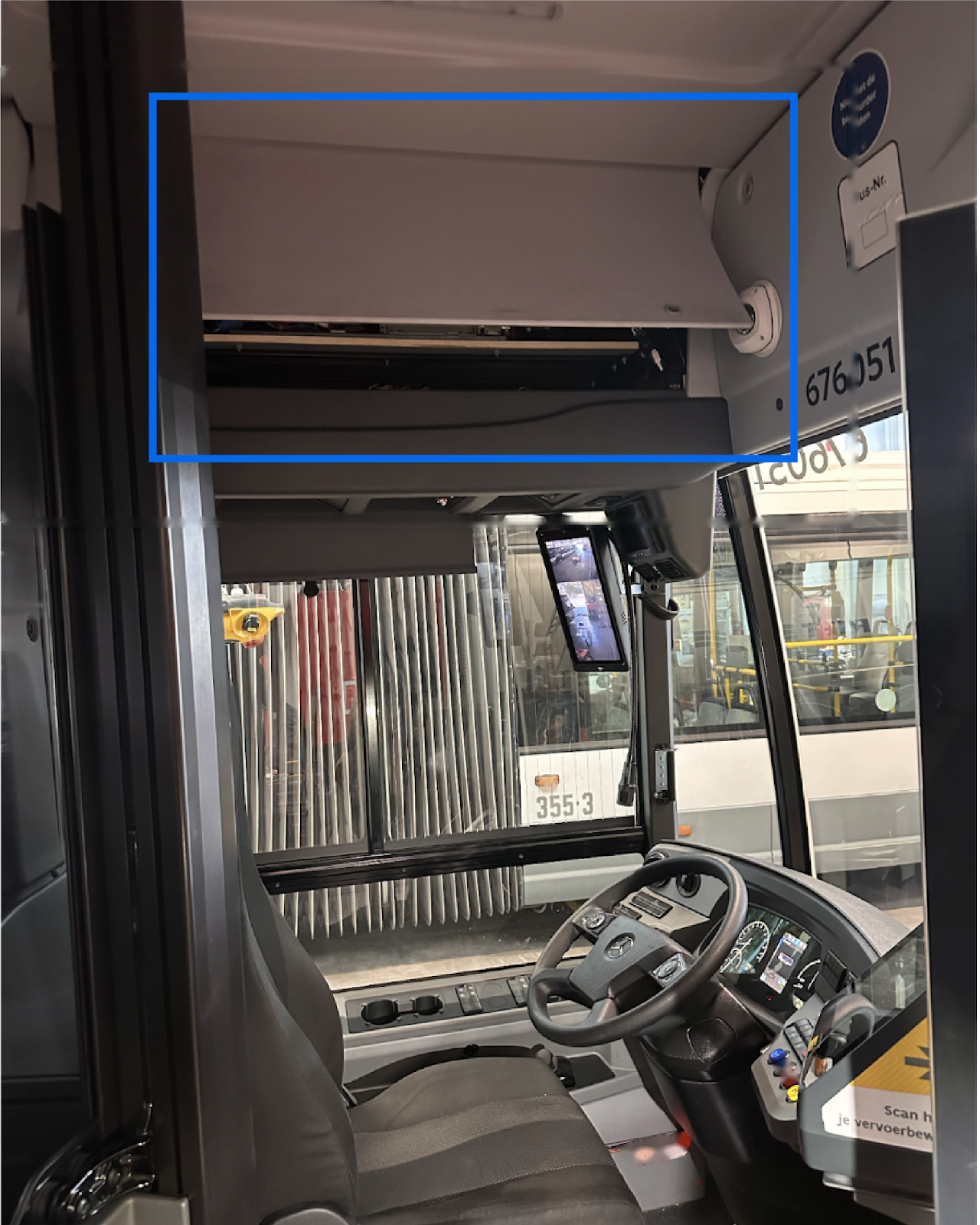

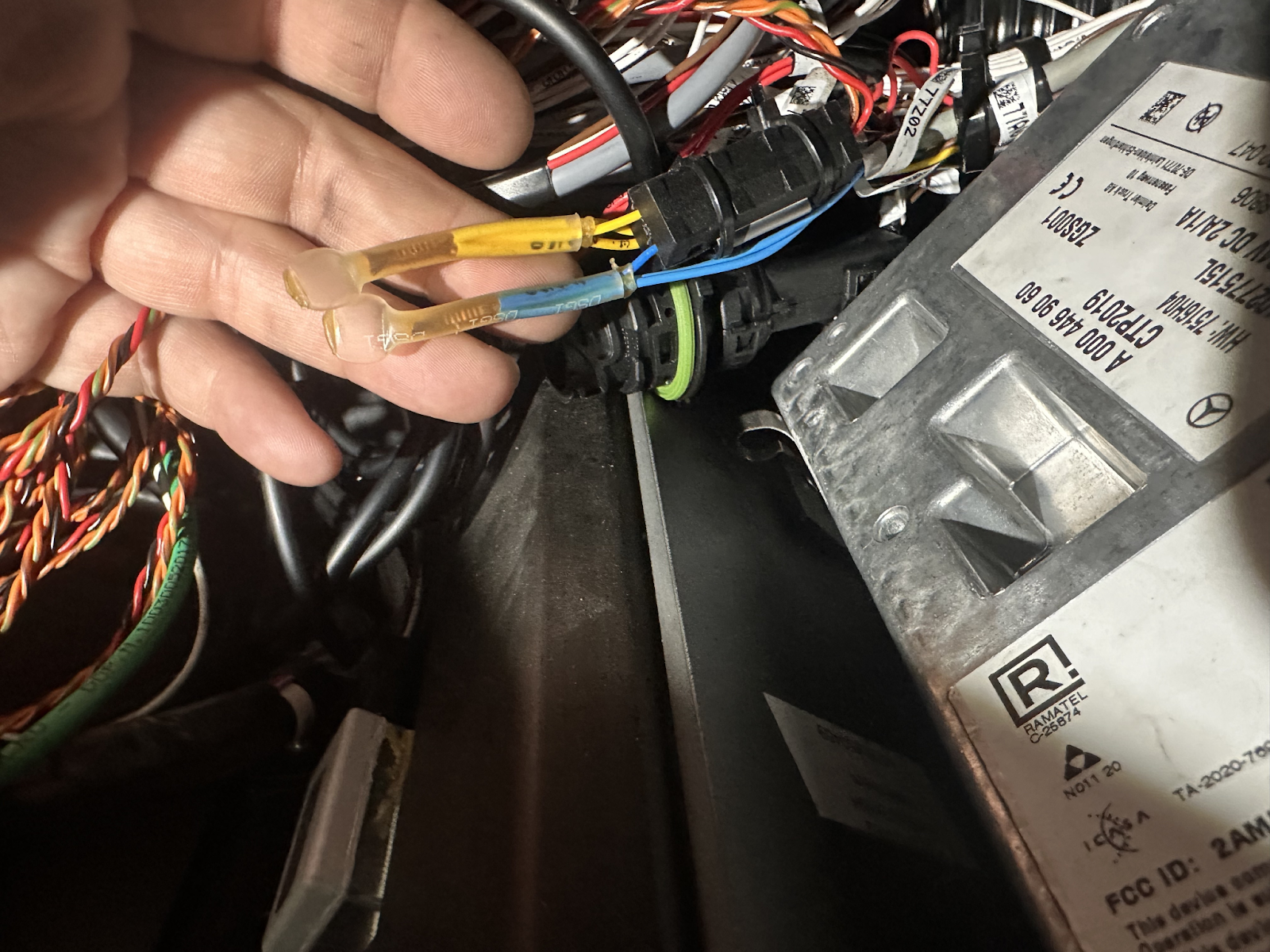

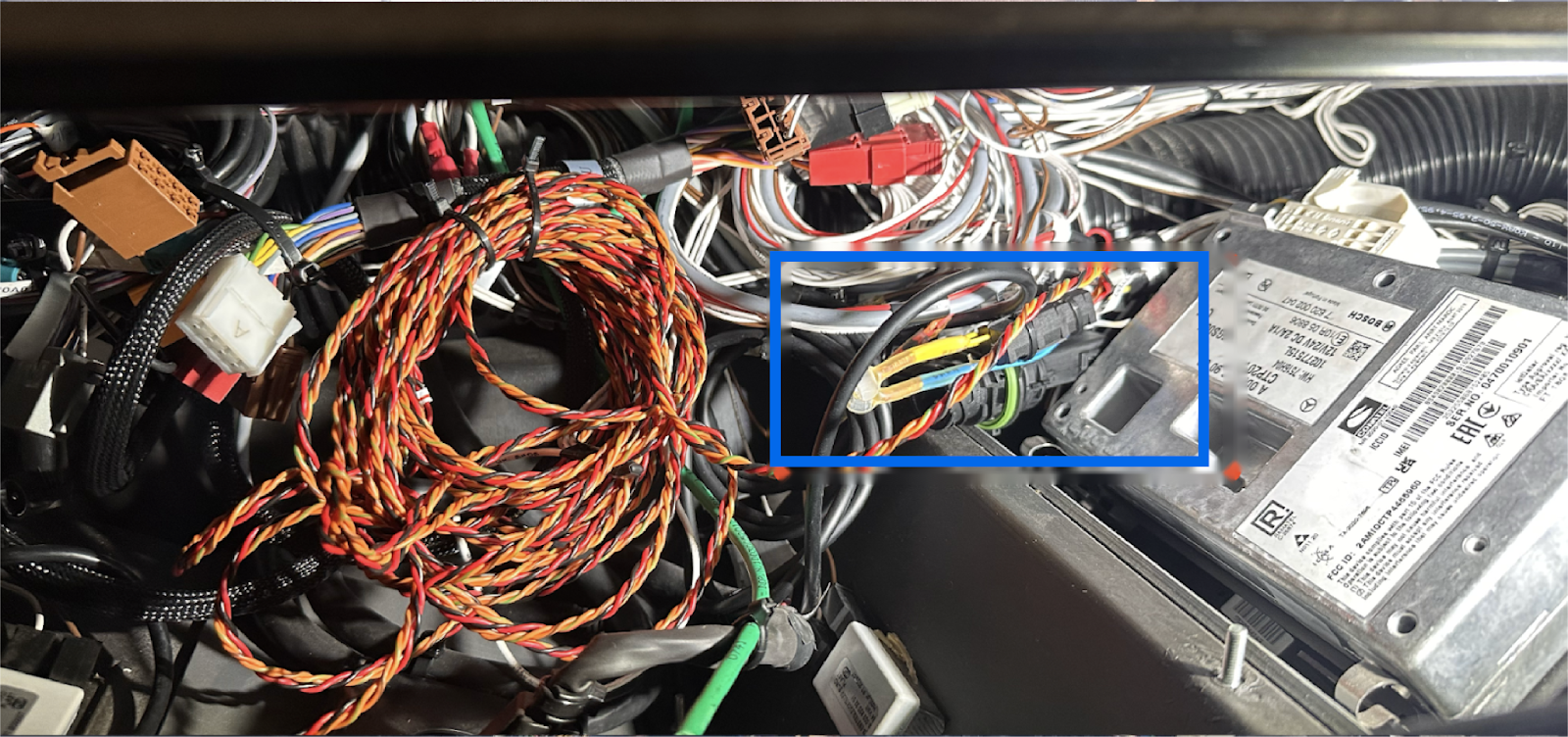

Emplacement : Connecteur FMS circulaire dans le compartiment au-dessus du conducteur. Si l'espace est limité au connecteur, suivez les fils jusqu'à une section avec un dégagement adéquat avant de fixer le Duckbill.

Paire de fils torsadés : Bleu (CAN_H) et jaune (CAN_L)

Câble de diagnostic : OBD ou CPC (FMS préféré si disponible et actif; utilisez CBL-CFMS)

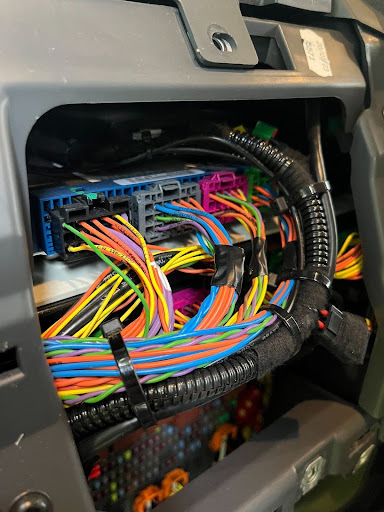

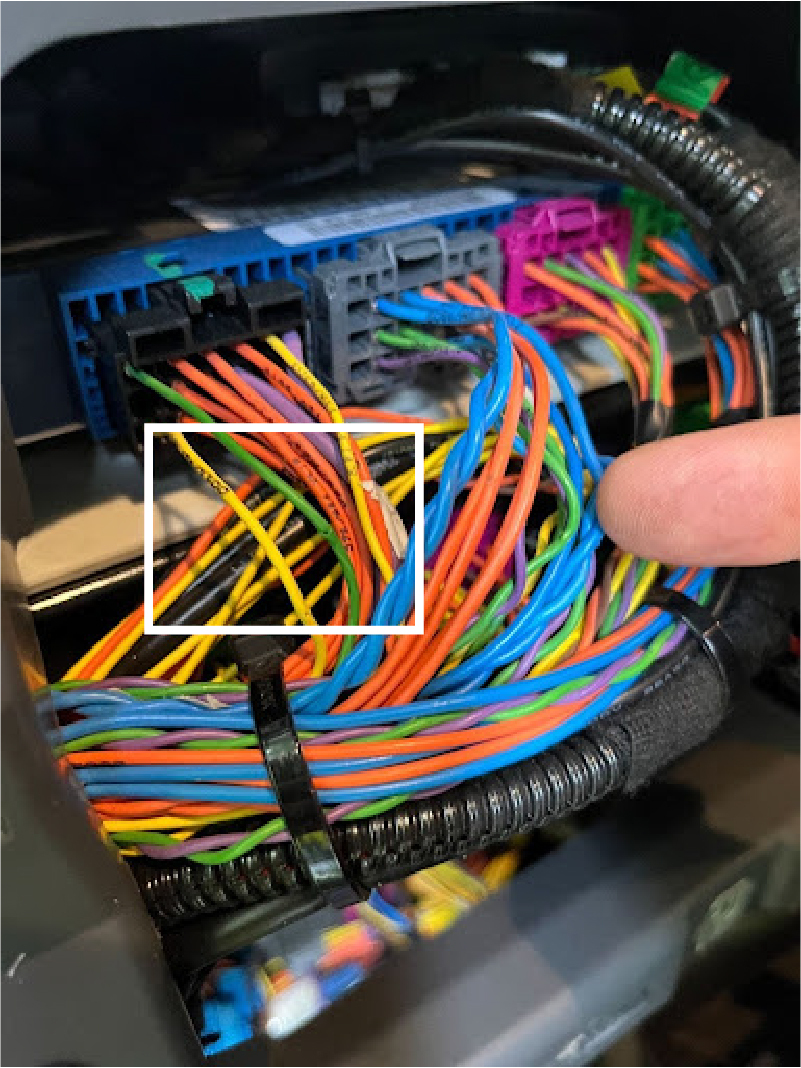

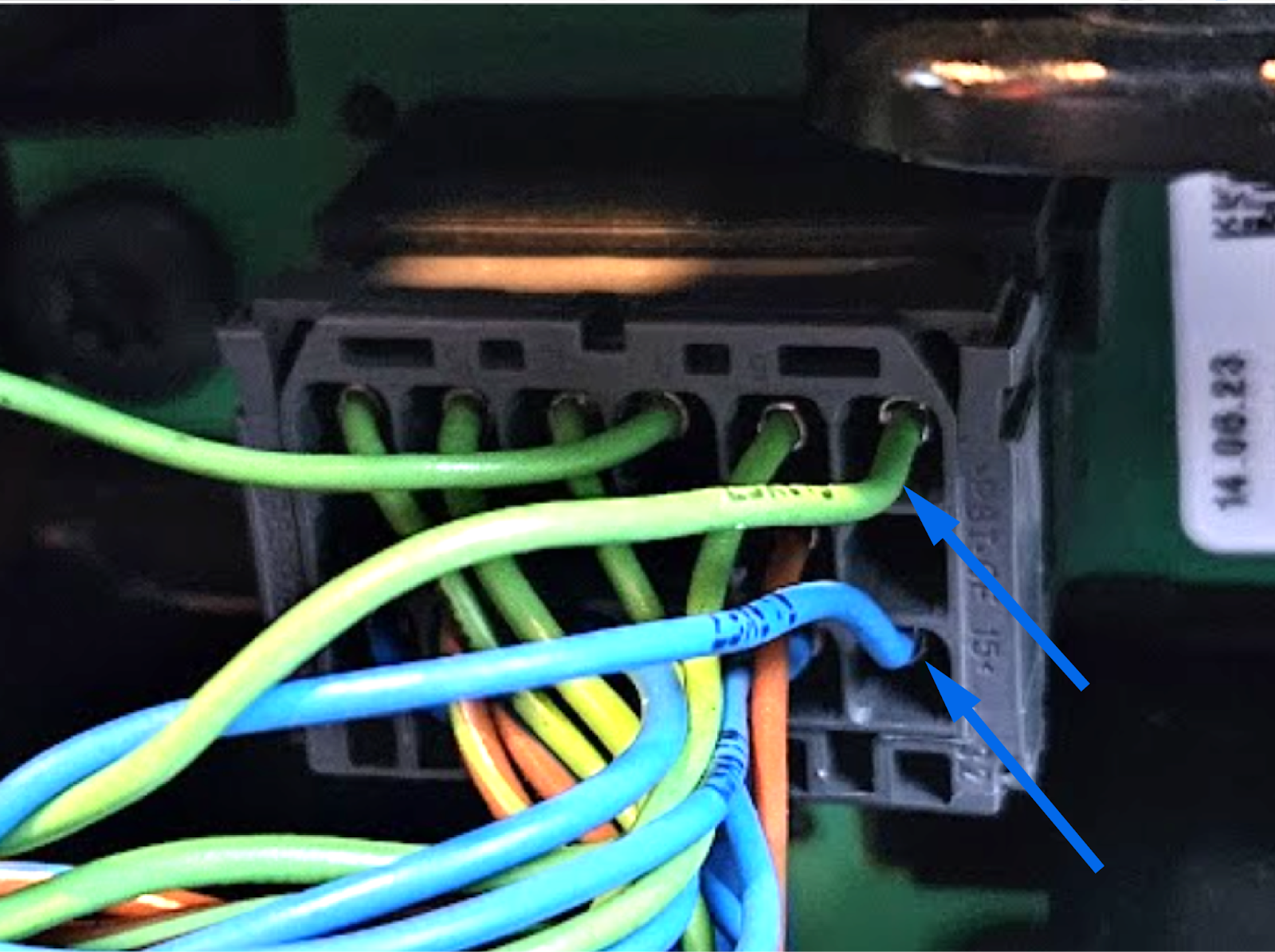

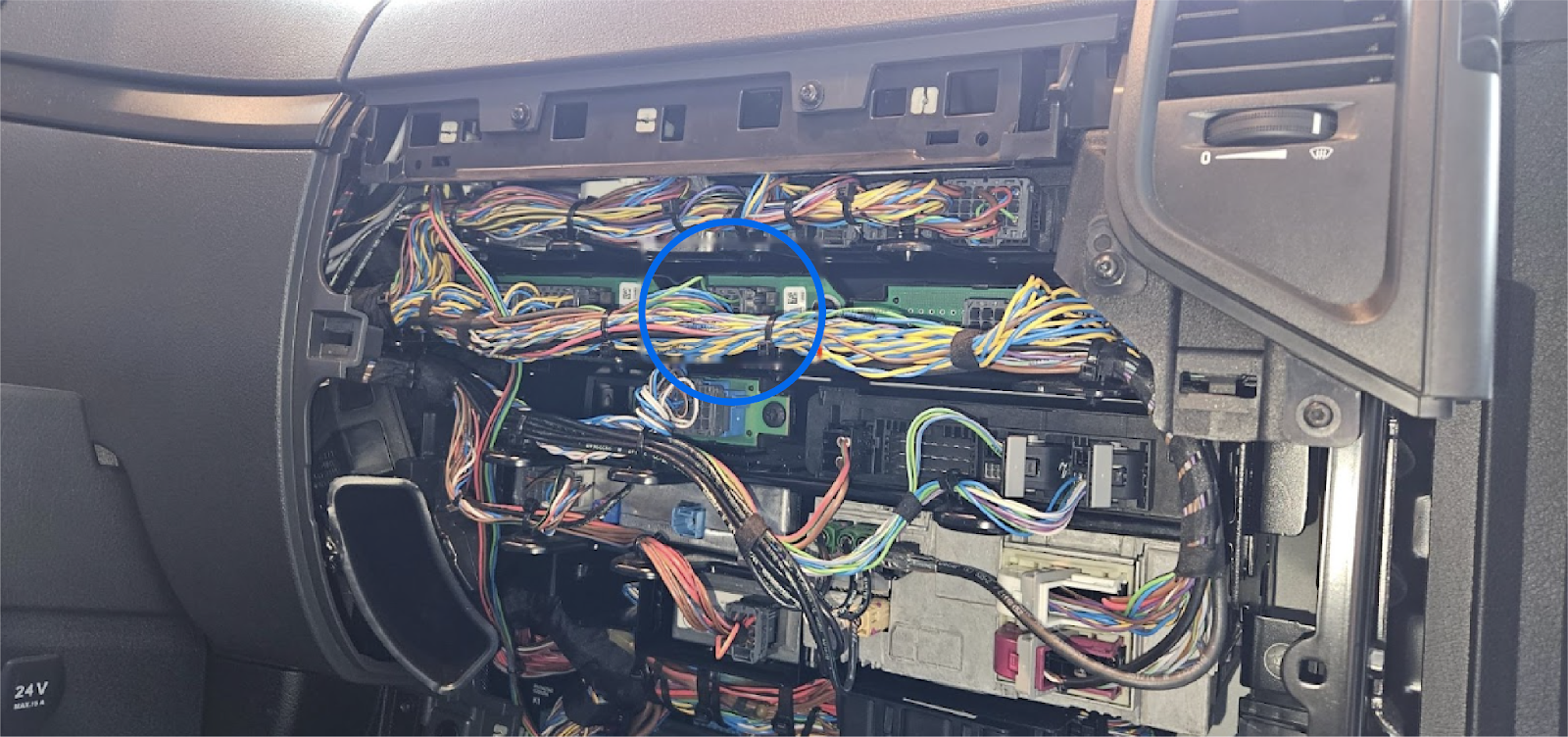

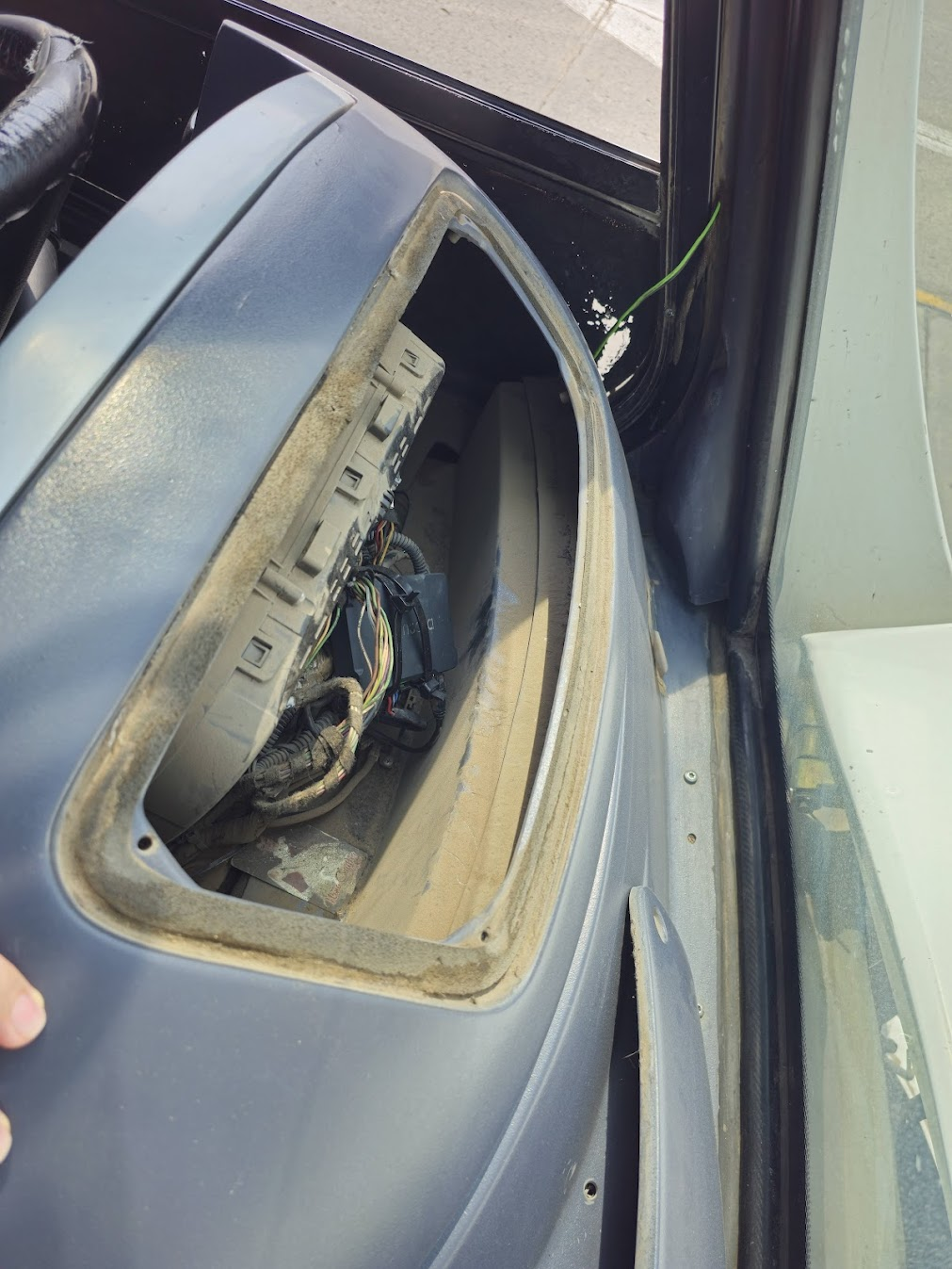

Emplacement : Derrière le panneau du volant sur le faisceau alimentant l'IPC.

Paire de fils torsadés : Bleu (CAN_H) et jaune (CAN_L)

Câble de diagnostic : Poids lourd ou FMS (vérifiez l'activation du FMS)

Emplacement : Près du connecteur FMS.

Paire de fils torsadés : Orange (#7006) CAN_H et vert (#7007) CAN_L

Câble de diagnostic : OBDII

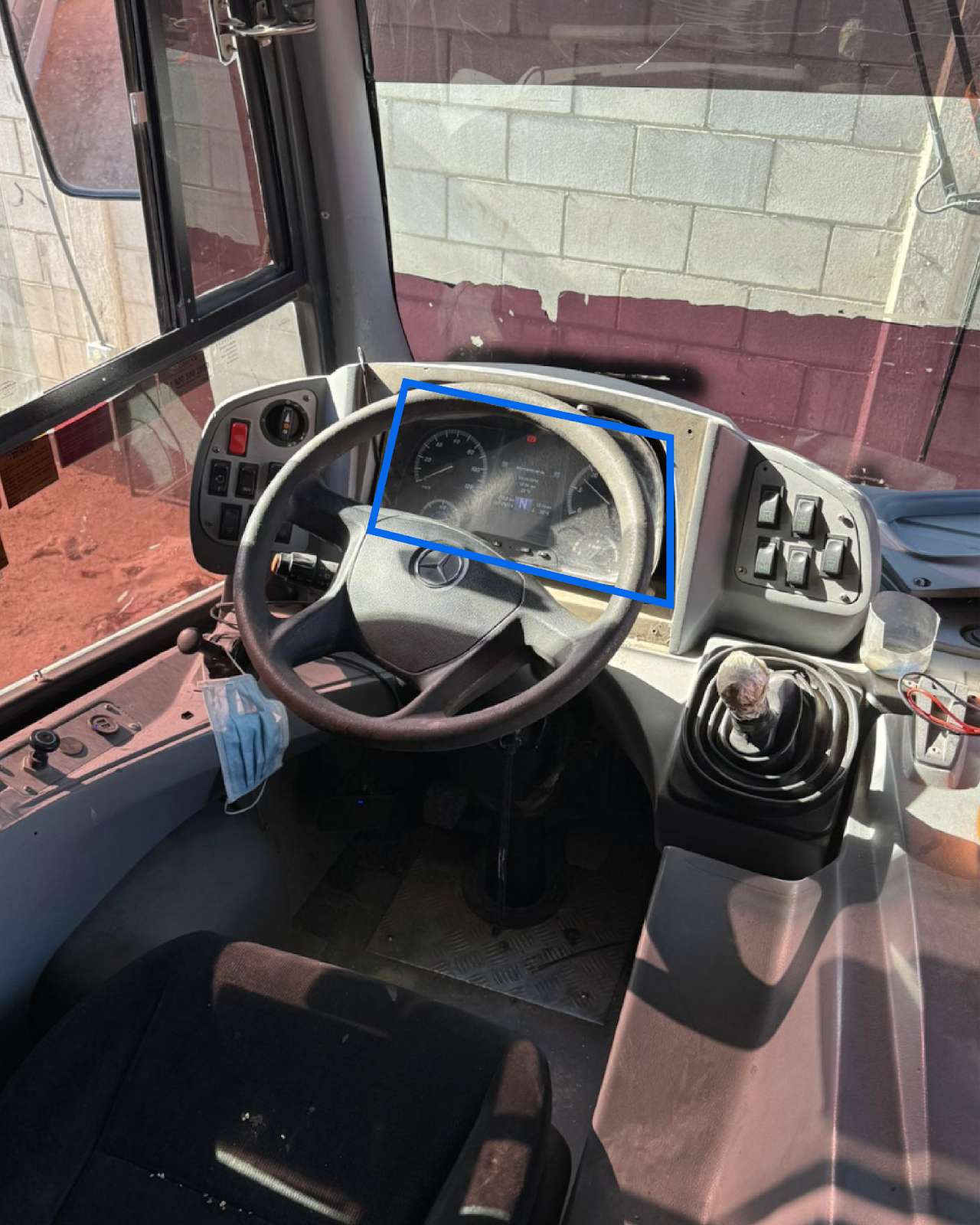

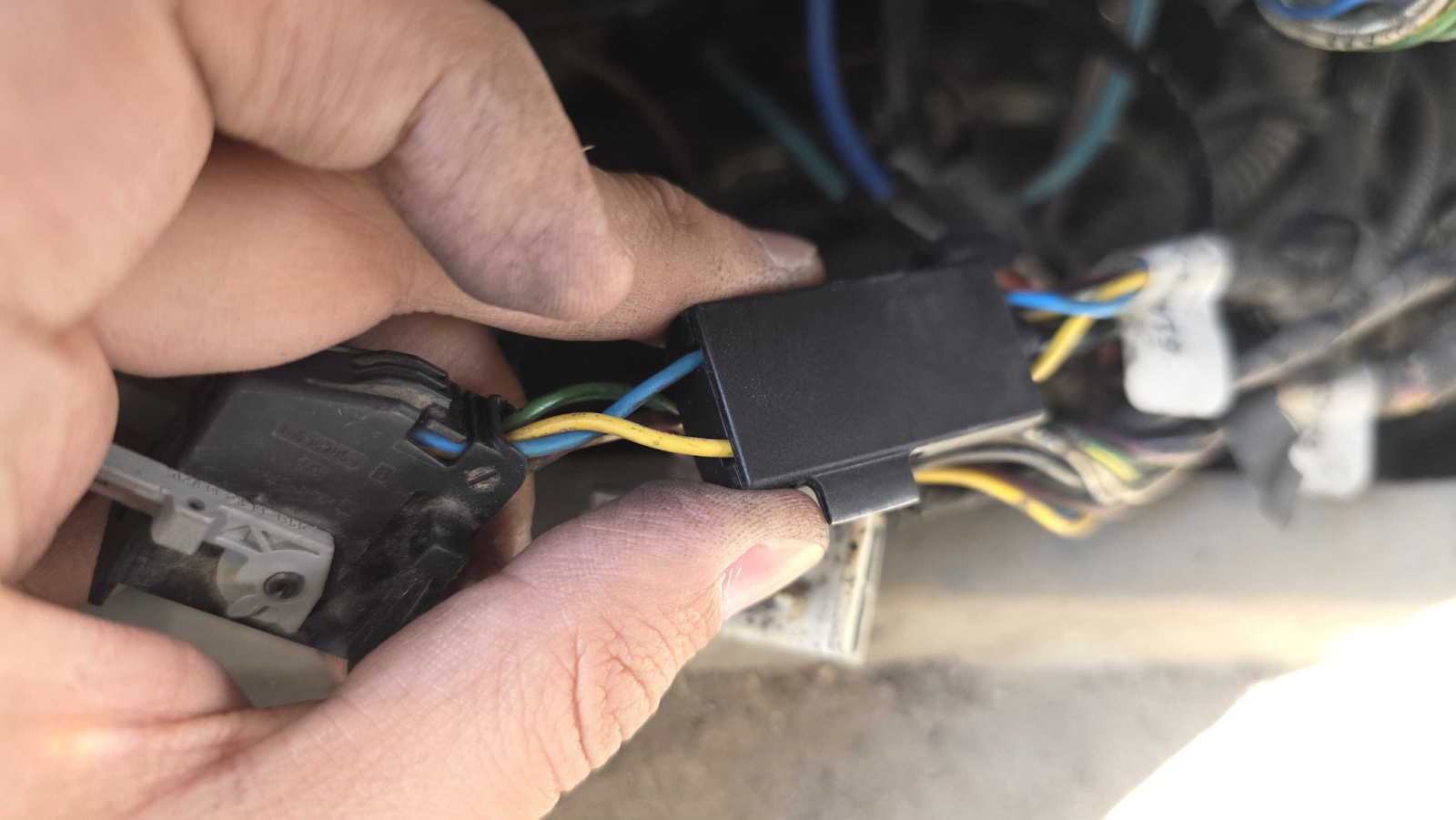

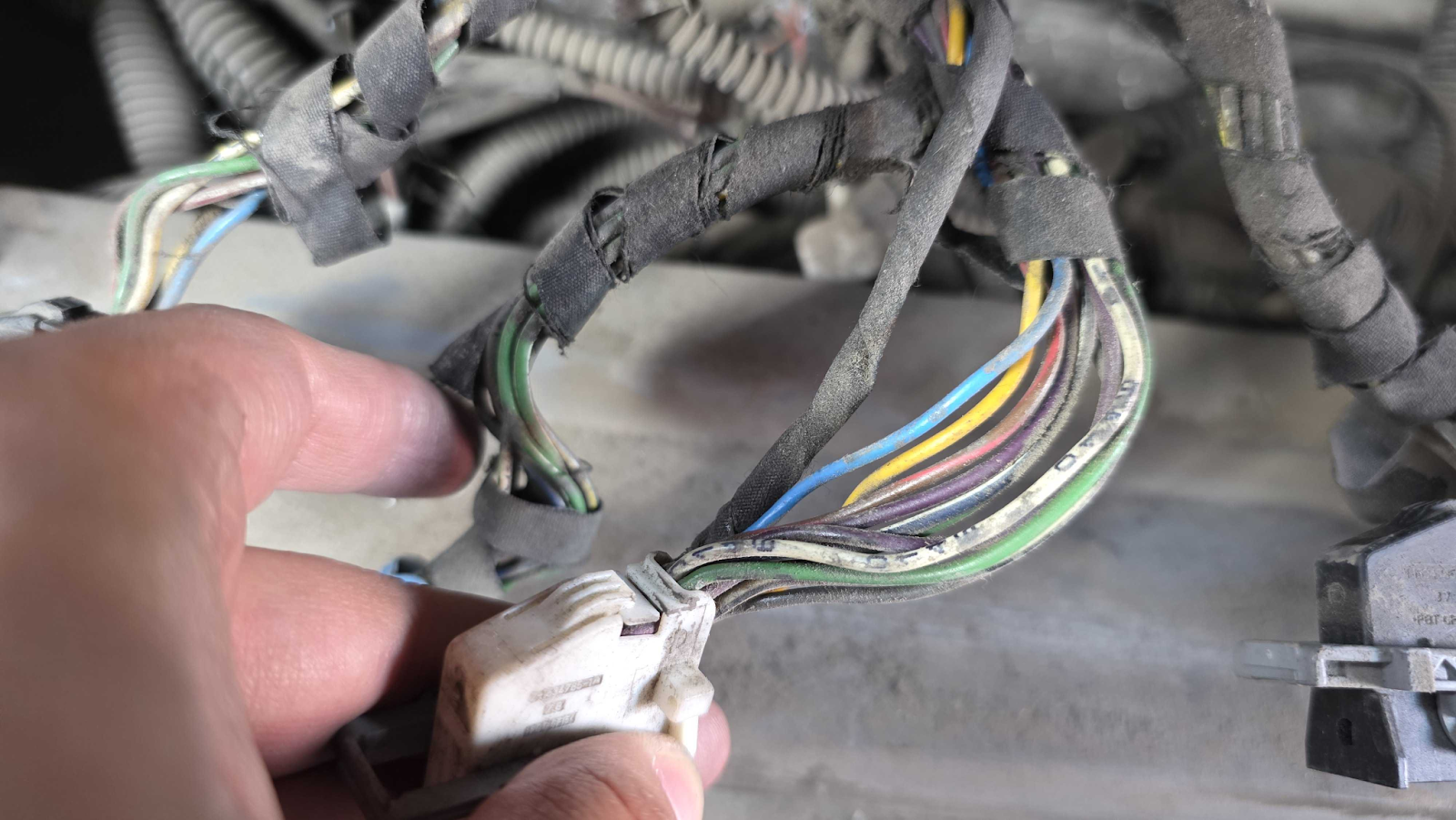

Emplacement : Derrière le panneau du tableau de bord du conducteur au connecteur blanc.

Paire de fils torsadés : Bleu (CAN_H) et jaune (CAN_L)

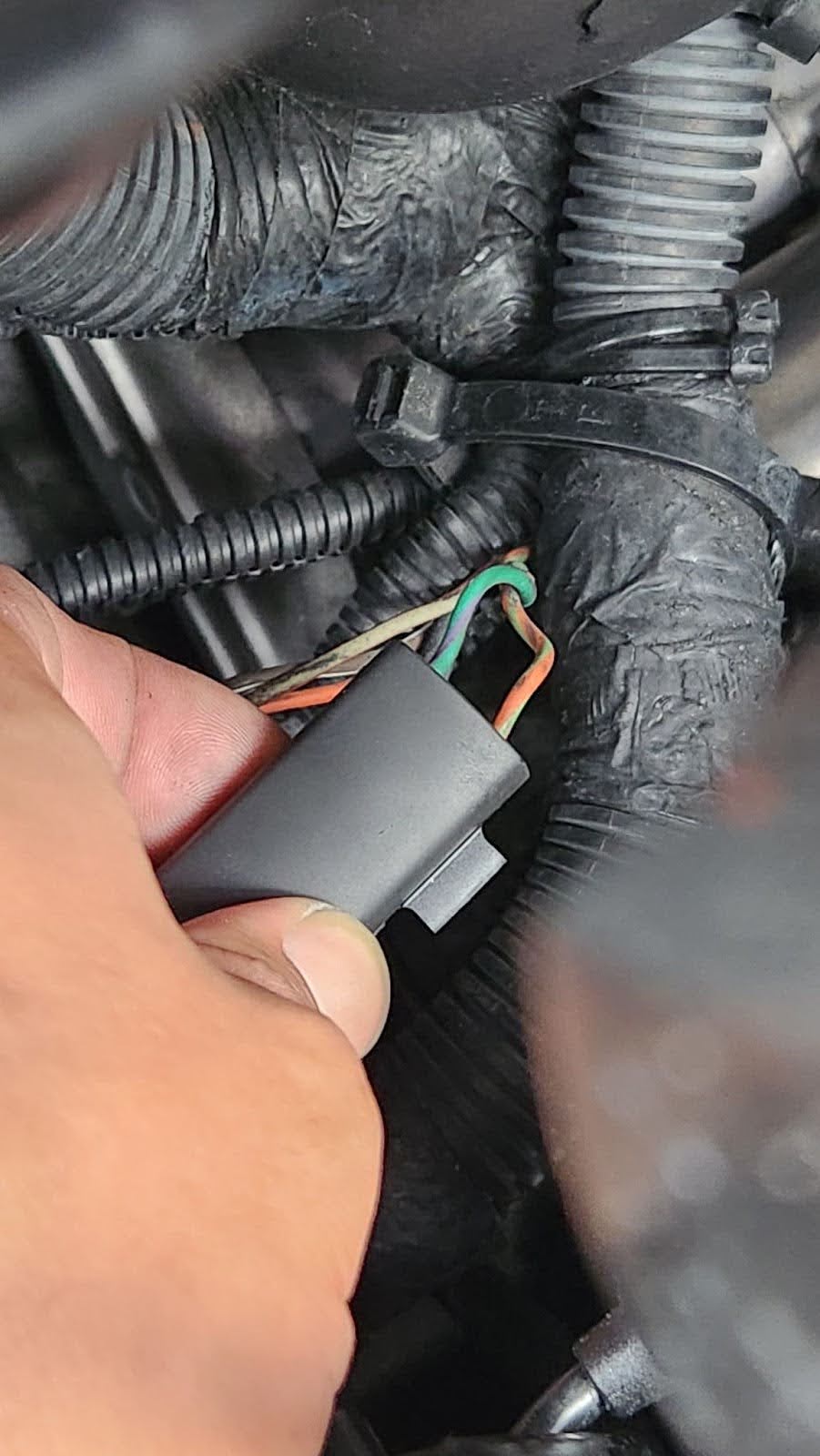

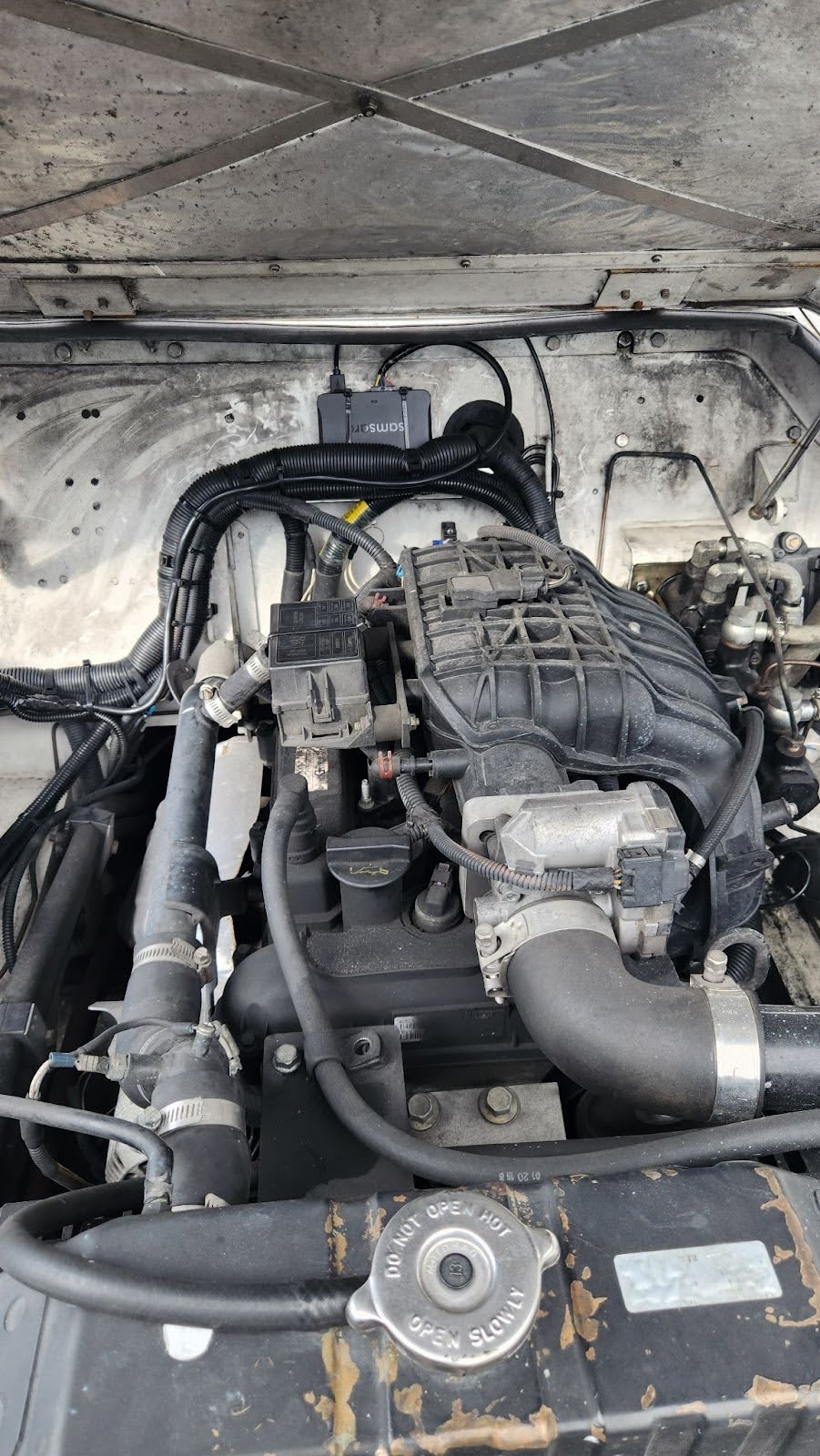

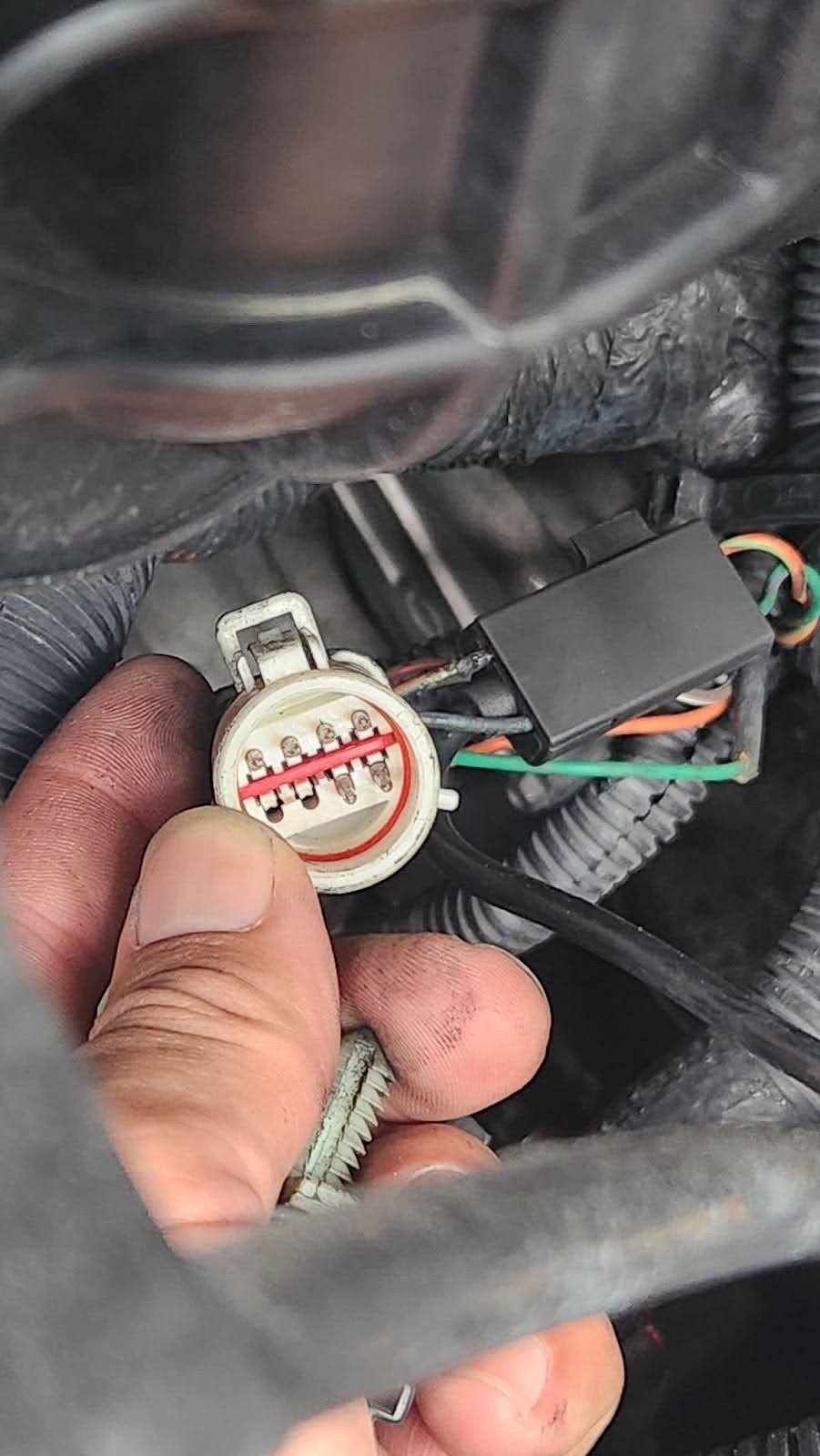

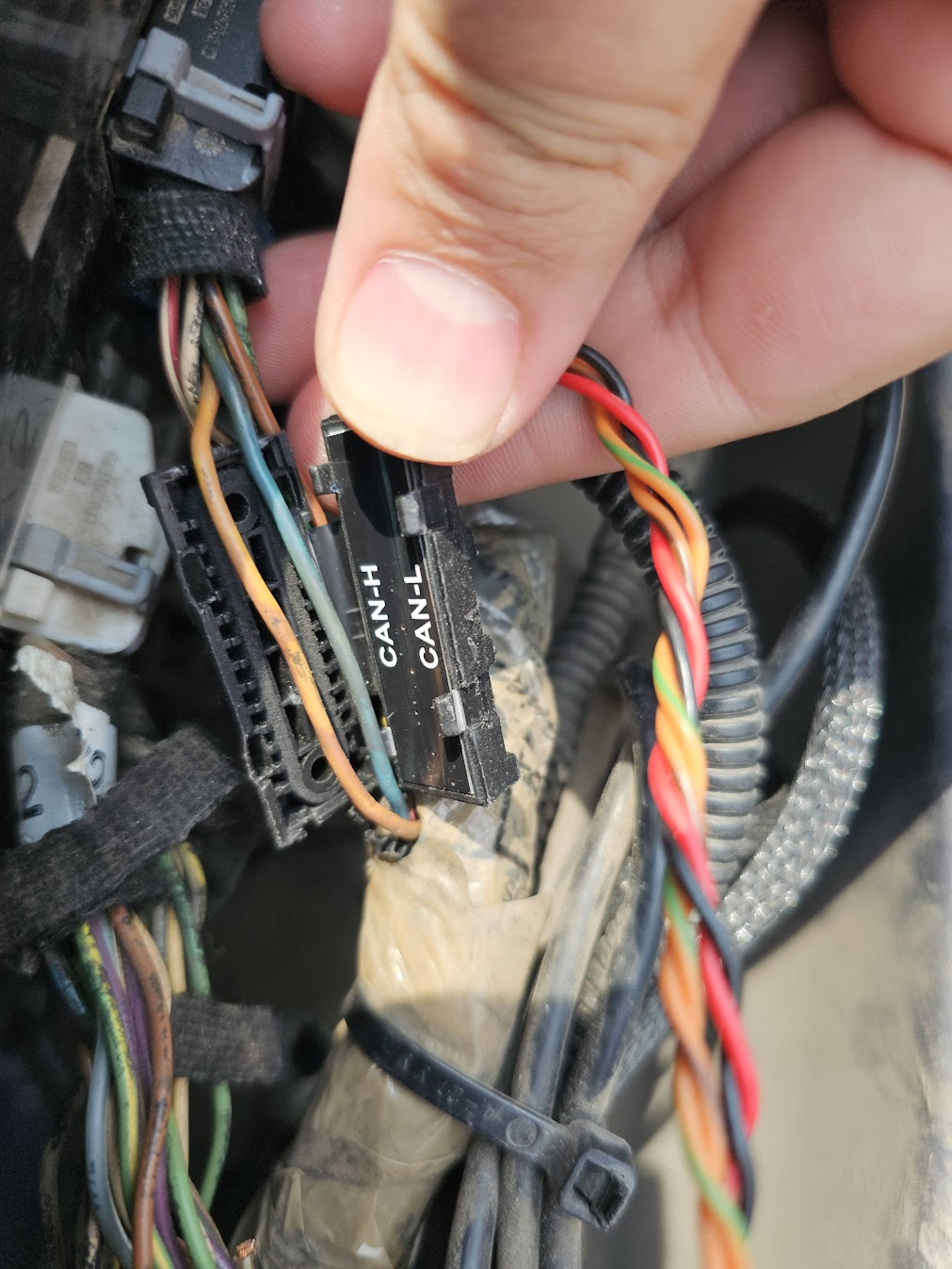

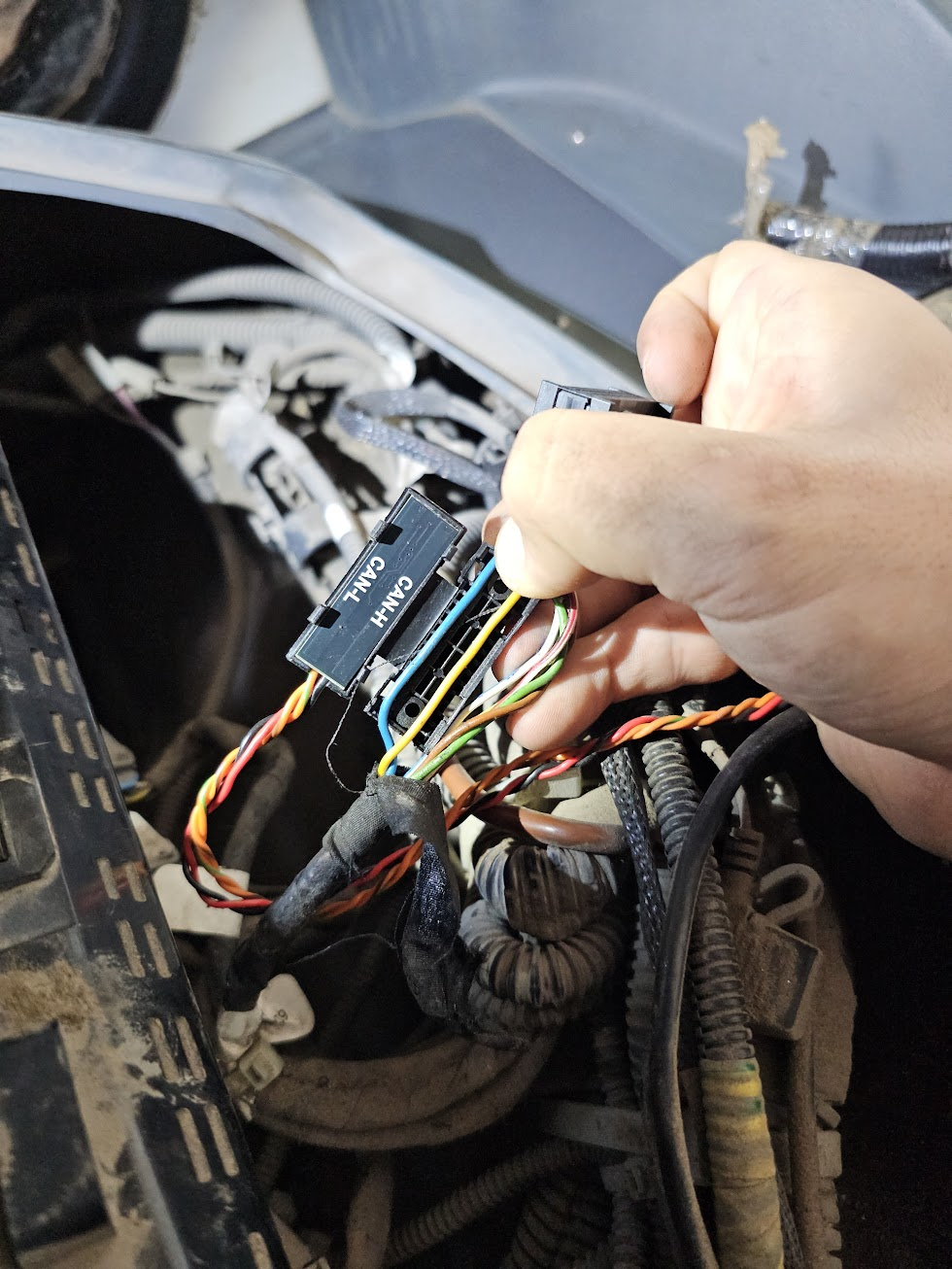

Emplacement : Sous le capot à un connecteur rond blanc à 8 broches.

Paire de fils torsadés : Fils CAN situés derrière le connecteur à 8 broches (vérifiez CAN_H et CAN_L avant l'attachement).

Note d'installation : Attachez le Duckbill aux fils CAN derrière le connecteur, en vous assurant que la paire torsadée reste intacte et correctement acheminée après l'installation.
