Samsara prend en charge les intégrations de conteneur réfrigéré Carrier modèle X4 et Vector 8xxx pour permettre un accès et un contrôle cohérents par des tiers de l'unité de conteneur réfrigéré. Samsara s'interface avec un transporteur de conteneur réfrigéré avec un module d'accès tiers officiellement pris en charge conçu par Carrier.
Avant d'installer votre équipement, vérifiez auprès de votre concessionnaire transporteur local qu'un boîtier télématique de données de transporteur (CDG) peut être installée sur le conteneur réfrigéré et que la CDG dispose de la mise à jour logicielle nécessaire pour prendre en charge l'intégration de Samsara. Samsara recommande de communiquer avec un revendeur local qui pourra installer le CDG à l'endroit où se trouve votre équipement.
Après avoir obtenu les pièces nécessaires, demandez à votre technicien formé par Carrier d'installer le CDG. Lors de l'installation du CDG, les techniciens Carrier mettent à jour le logiciel du CDG avec la version minimale correcte ou une version supérieure en fonction de la génération du contrôleur APX (voir tableau) sur l'unité de contrôle de la remorque du conteneur réfrigéré et configurent le logiciel du CDG pour l'accès à l'AG26. Contactez votre revendeur Carrier lors de l'installation pour vous assurer que le fusible F12 est installé sur l'unité APX.
Important
Carrier a interrompu les nouvelles ventes de Carrier Data Gateway (CDG). Par conséquent, les câbles CBL-AG-ARCR-X4 et CBL-AG-ARCR-VT destinés à être utilisés avec le CDG sont également maintenant en fin de vente.
Si vous avez déjà le CDG et que vous voulez quand même acheter les câbles, contactez votre représentant Samsara.
Sinon, il est recommandé d'utiliser l'API infonuagique OEM (voir Integrate with Carrier Lynx) pour l'intégration directe du conteneur réfrigéré. Vous pouvez également utiliser un câble A7WY ou APWR à la place du cable Carrier.
Pour l'intégrer à votre conteneur réfrigéré Carrier, procurez-vous d'abord les équipements et les pièces suivants :
-
Boîtier télématique Samsara HW-AG26
-
Câble Samsara pour votre modèle (voir tableau ci-dessous)
-

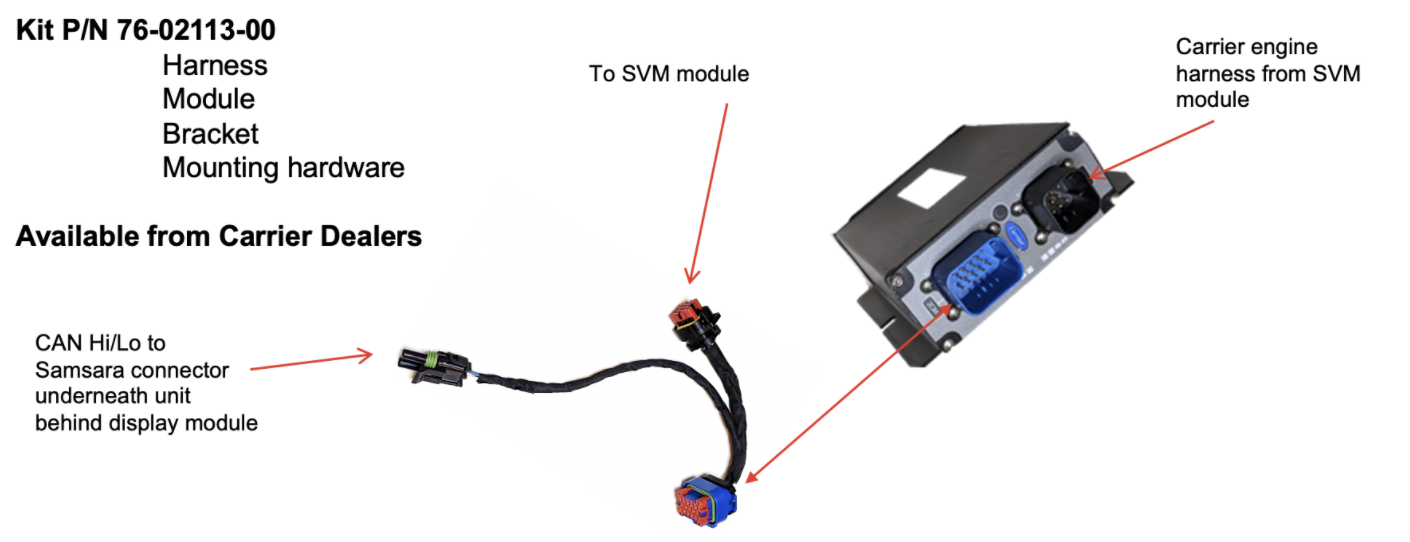

Kit CDG qui comprend :
-
Harnais divisé en Y
-
CDG
-
Support de montage
-
Matériel de montage
-
Utilisez le tableau ci-dessous ou contactez votre concessionnaire Carrier local pour identifier la trousse d'installation adapté à l'année et au modèle de votre conteneur Carrier.
|
Année |
Modèle |
Génération de microcontrôleurs Carrier |
Minimum APX SW |
Câble Samsara |
Trousse de Carrier Gateway |
|---|---|---|---|---|---|
|
2013- Nov 2020 |
X4 |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-X4 |
76-02113-00 |
|
Novembre 2020 - Présent |
APX Gen 2 |
5.81.00 (par défaut pour la plupart des nouveaux conteneurs réfrigérés) |
76-00972-03 |
||
|
2013-juillet 2020 |
Série Vector 8xx |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-VT |
76-02113-00 |
|
Juillet 2020 - Présent |
APX Gen 2 |
5.81.00 (par défaut pour la plupart des nouveaux conteneurs réfrigérés) |
76-00972-03 |
Une fois l'installation de CDG terminée, vous pouvez installer l'AG26. Utilisez la procédure et les images suivantes pour installer l'AG26 dans votre conteneur réfrigéré Carrier :
|
|
|

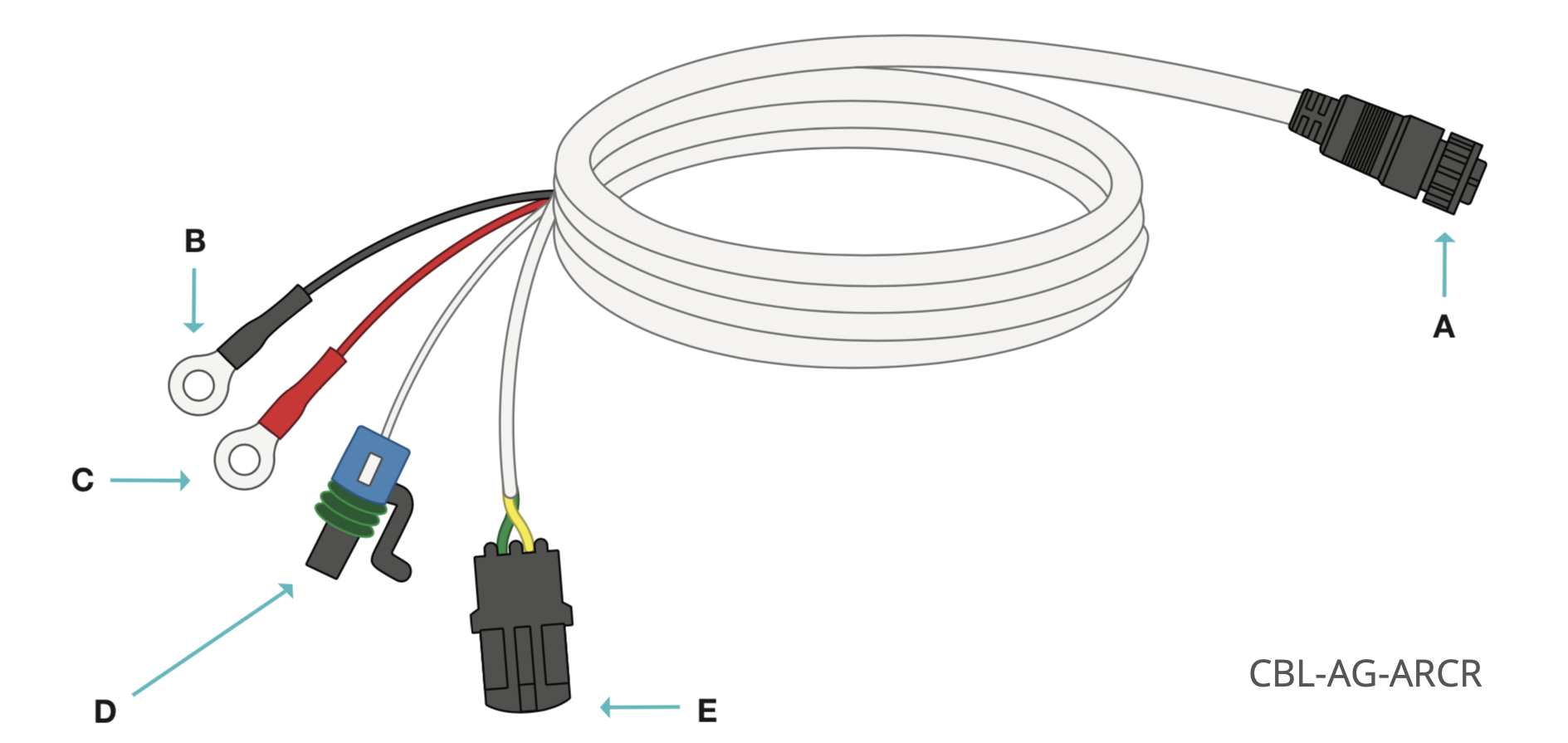

Figure 1 : Câble de conteneur réfrigéré AG26
|
|
|

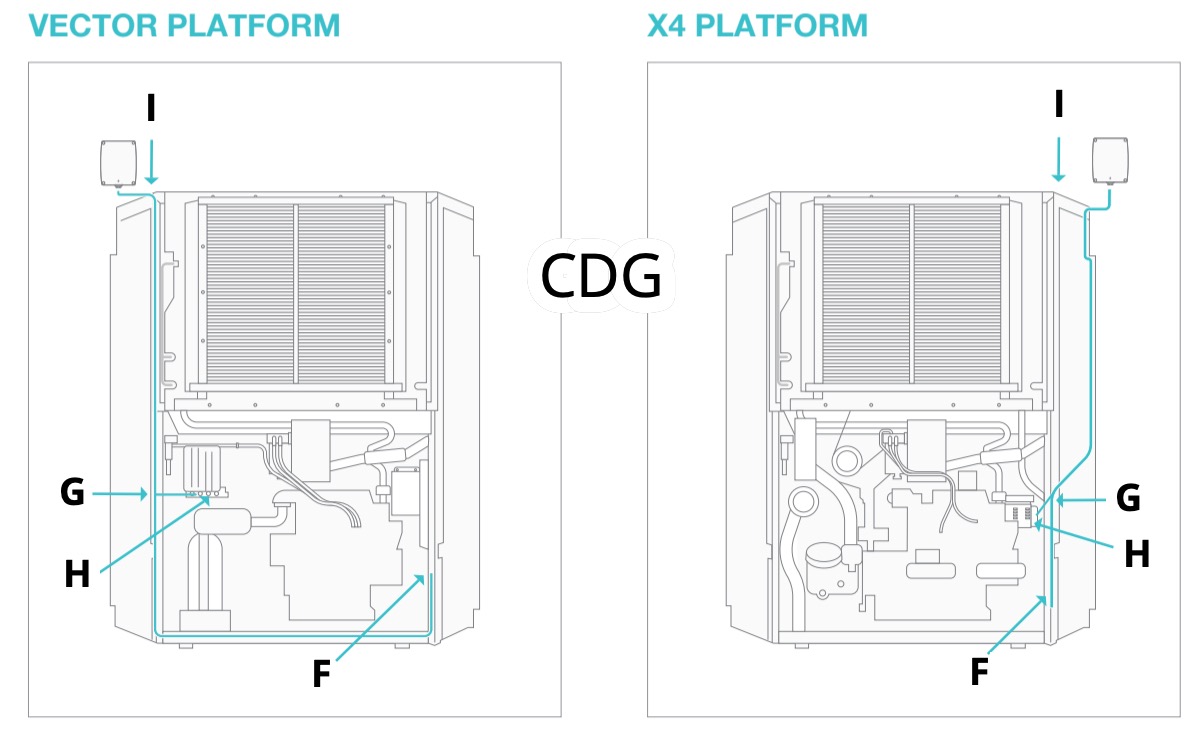

Figure 2 : Carrier Data Gateway (CDG)
-
Fixez les deux bornes annulaire, Ground (B) et Power (C) du câble CLB-AG-ARCR au bas du boîtier du chargeur de batterie de conteneur réfrigéré.
Le boîtier du chargeur est situé dans la partie inférieure gauche de l'unité frigorifique. Ces deux terminaux tirent l'énergie directement de la batterie de l'unité de réfrigération vers l'AG26 pour une alimentation électrique constante et pour permettre le suivi de la remorque en temps réel même lorsque l'unité de réfrigération est éteinte.
-
Fixez le connecteur CAN HiLo (E) du câble CBL-AG-ARCR au connecteur CAN HiLo du CDG (F).
-
Branchez le connecteur SATPWR (D) du câble Samsara sur le connecteur SATPWR du conteneur réfrigéré.
Sur les modèles Vector 8xxx, le connecteur du conteneur réfrigéré SATPWR est situé sous ou derrière le panneau de commande APX et la SVM. Le CDG est câblé à et à côté de la SVM. Le connecteur du conteneur réfrigéré SATPWR sur les modèles X4 est une extrémité de câble vierge qui fait partie de l'unité de réfrigération. et lit 5 V sur un multimètre lorsque le conteneur réfrigéré est allumé.
-
Connectez le câble de serrure (A) à l'AG26 et tourquez pour verrouiller.
La LED de l'AG26 clignote en orange lors de la connexion et devient verte fixe une fois connectée. Si la lumière devient orange solide, assurez-vous que vous êtes dans une zone avec un bon signal cellulaire. Pour obtenir d'autres conseils de dépannage, consultez le guide de dépannage du boîtier télématique d'actifs.
