Guía de instalación del botón de privacidad

Si aún no lo ha hecho, instale el terminal telemático vehicular (VG).

Consulte Guías de instalación de terminales telemáticos vehiculares (VG) por cable para revisar la guía de instalación que corresponde con el cable de diagnóstico VG de su vehículo. Pause la instalación de VG cuando llegue al paso relacionado con la conexión de dispositivos accesorios y siga las instrucciones.

Elija una ubicación de instalación para montar el botón de privacidad:

Limpie la superficie de montaje:

Limpie la superficie de instalación con un paño seco y sin pelusa para eliminar el polvo y otros contaminantes.

Monte el dispositivo:

1. Use la pestaña para retirar el revestimiento rojo del adhesivo VHB.

2. Presione firmemente el dispositivo en la ubicación de instalación prevista durante al menos 30 segundos. Asegúrese de que el adhesivo esté presionado uniformemente a lo largo del dispositivo.

Dirija el cable del botón de privacidad al terminal telemático vehicular.

Coloque el cable debajo del sello de vidrio del parabrisas o insértelo en el sello a lo largo del pilar A, asegurándose de que la colocación no interfiera con ningún sistema de seguridad del vehículo, como las bolsas de aire.

Para un rendimiento óptimo, evite enrollar el cable alrededor del terminal telemático vehicular o cruzarlo sobre el cable de diagnóstico. En su lugar, enrolle cualquier exceso de cable en un bucle suelto y asegúrelo con cinchos. Tenga cuidado de no doblar ni torcer el cable durante este proceso.

Conecte el botón de privacidad al terminal telemático vehicular.

Si ya ha instalado otros accesorios con el mismo cable en Y (como un botón de pánico), conecte el extremo macho del conector del botón de privacidad al conector hembra del cable en Y del botón de pánico. De lo contrario, conecte el extremo macho del botón de privacidad directamente al terminal telemático vehicular. Evite ejercer presión sobre el conector donde se une al botón de privacidad.

Para obtener más información sobre las entradas auxiliares para la terminal telemático vehicular, consulte Conectar entradas auxiliares a dispositivos VG54 y VG55.

Figura 3. Terminal telemático vehicular con botón de privacidad conectado en serie al botón de pánico

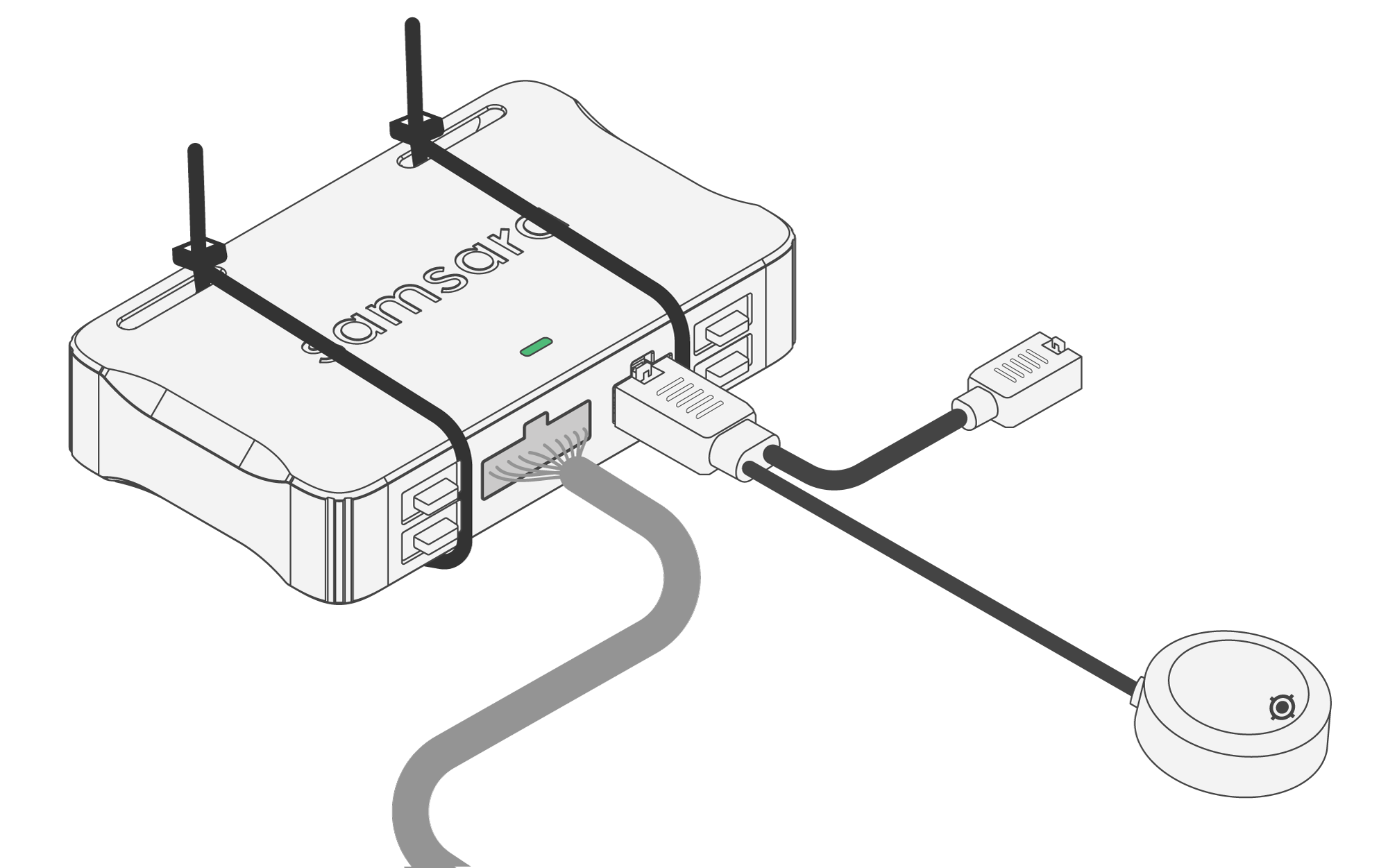

Figura 4. Terminal telemático vehicular con botón de privacidad conectado directamente

En el panel de Samsara, configure la entrada auxiliar para el botón de privacidad:

Puede configurar el tipo de entrada auxiliar para el botón de privacidad en un solo terminal telemático desde el panel, o configurar varios terminales telemáticos a la vez usando un archivo CSV. Para hacer actualizaciones en bloque, consulte Editar terminales telemáticos en bloque.

Si es necesario, consulte de nuevo las instrucciones de instalación del terminal telemático vehicular.

Después de instalar un botón de privacidad, asegúrese de que los conductores estén familiarizados con la ubicación y el funcionamiento del botón.

Se recomienda realizar revisiones periódicas para verificar que el botón permanezca en una posición adecuada y se haya obstruido u olvidado con el tiempo.
