HW-SAT11 y ACC-SAT-ACBL
La conectividad satelital proporciona una solución crítica para clientes en ubicaciones remotas que carecen de conectividad celular y sirve como respaldo confiable para aquellos que necesitan un 100 % de conectividad. Esto se logra mediante la integración de un módem de terceros conectado al terminal telemático vehicular (VG) utilizando el cable ACC-SAT-ACBL.
Esta guía ofrece instrucciones detalladas para instalar el producto y garantizar un rendimiento óptimo.
|
Elemento |
Cantidad |
Descripción |
|---|---|---|
|

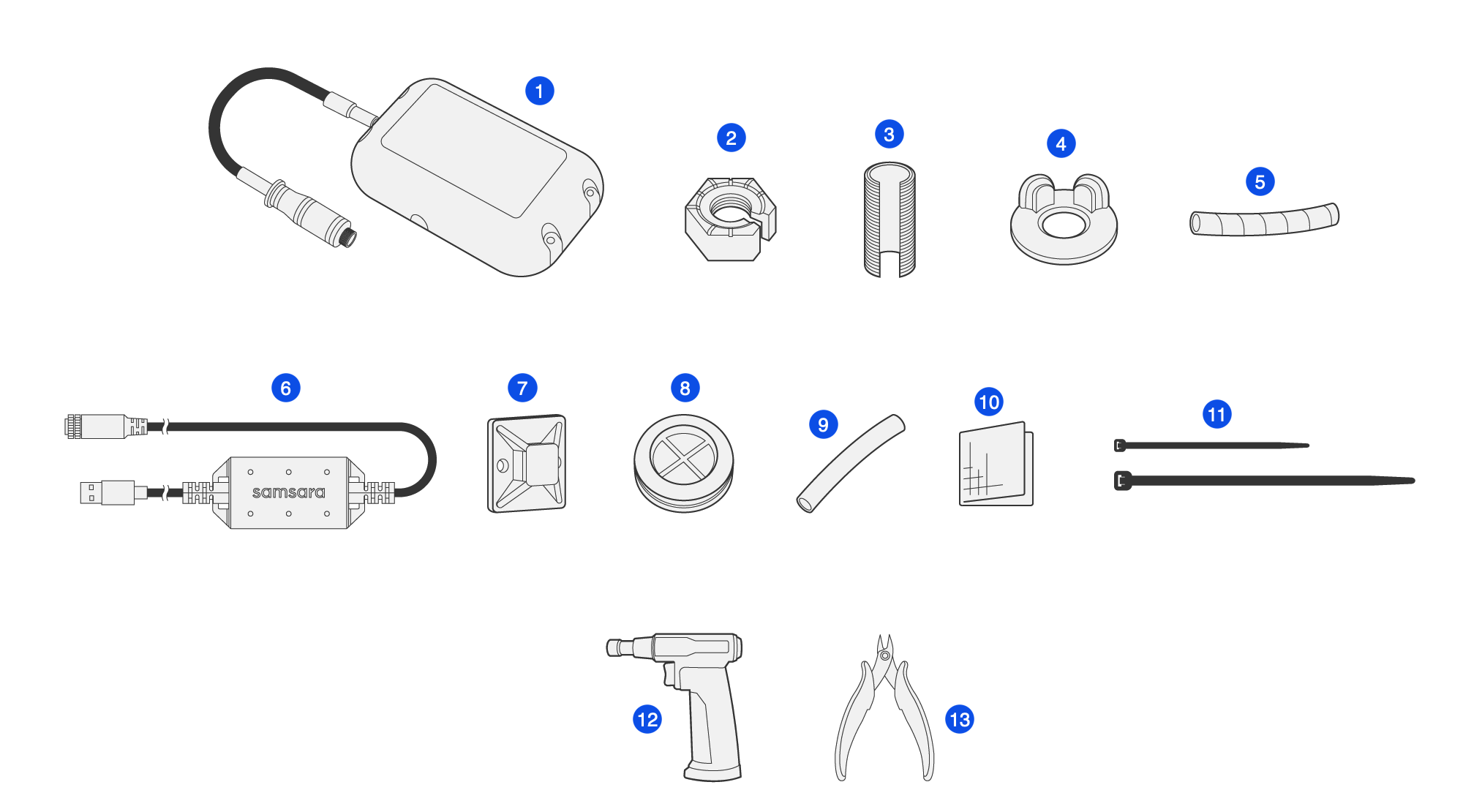

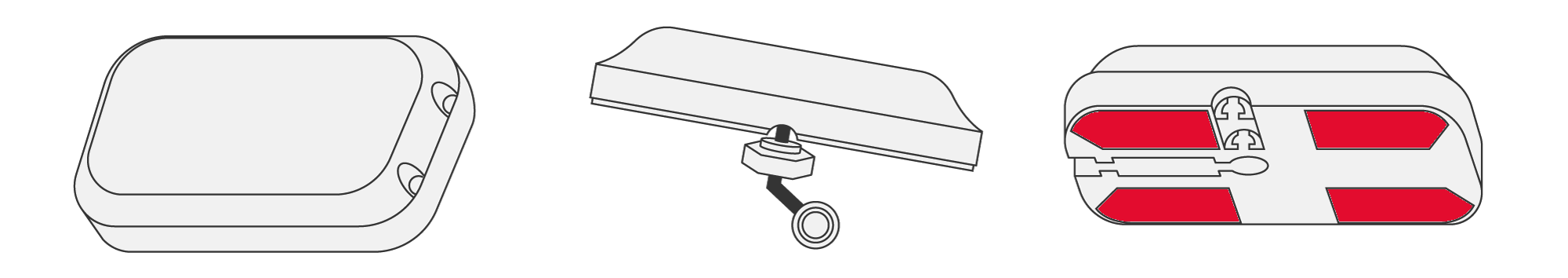

Caja de módem satelital |
||
|
|
1 |
Módem satelital |
|
|
1 |
(Instalación en techo, montaje inferior) Tuerca roscada |
|
|
1 |
(Instalación en techo, montaje inferior) Tornillo ranurado |
|
|
1 |
(Instalación en techo, montaje inferior) Pasacables de goma |
|
|
1 |
(Instalación en techo, montaje inferior) Funda en espiral |
|
Bolsa para accesorios de cables |
||
|
|
1 |
Cable adaptador de módem a terminal telemático |
|
|
10 |
Clips adhesivos para cables (instalación en techo) |
|
|
1 |
(Instalación en techo) Pasacables para agujero |
|
|
1 |
(Instalación en techo) Tubo termocontraíble |
|
|
3 |
Toallitas de alcohol |
|
|
10 4 |
Bridas para cables (pequeñas) Bridas para cables (grandes) |
|
Equipo adicional que podría ser necesario pero no se proporciona |
||
|
|
1 |
Fuente de calor (encendedor, pistola de calor, etc.) |
|
|
1 |
Cortadores al ras |
-
Comience la instalación de su VG según la guía de instalación que corresponde al cable de diagnóstico VG de su vehículo.
-
Pause la instalación de VG cuando llegue al paso relacionado con la conexión de dispositivos accesorios.
-
Proceda a revisar las Opciones de ubicación del módem satelital.
El cable del adaptador del módem tiene una longitud de 19.7 pies (6 m), lo que permite una amplia variedad de ubicaciones de montaje.
La instalación adecuada de su módem satelital es esencial para un rendimiento óptimo. El módem requiere una vista despejada del cielo y debe instalarse en una ubicación segura y bien planificada. Siga estas pautas para seleccionar la ubicación de montaje del módem y para la ruta del cable del adaptador.
Nota
No asegure el módem al vehículo hasta que el cable de conexión del módem esté en su ubicación final para garantizar que la ubicación de montaje sea adecuada para la longitud del cable.
Elija una ubicación en el techo que siga las siguientes recomendaciones, luego seleccione la posición del cable del adaptador del módem:
-

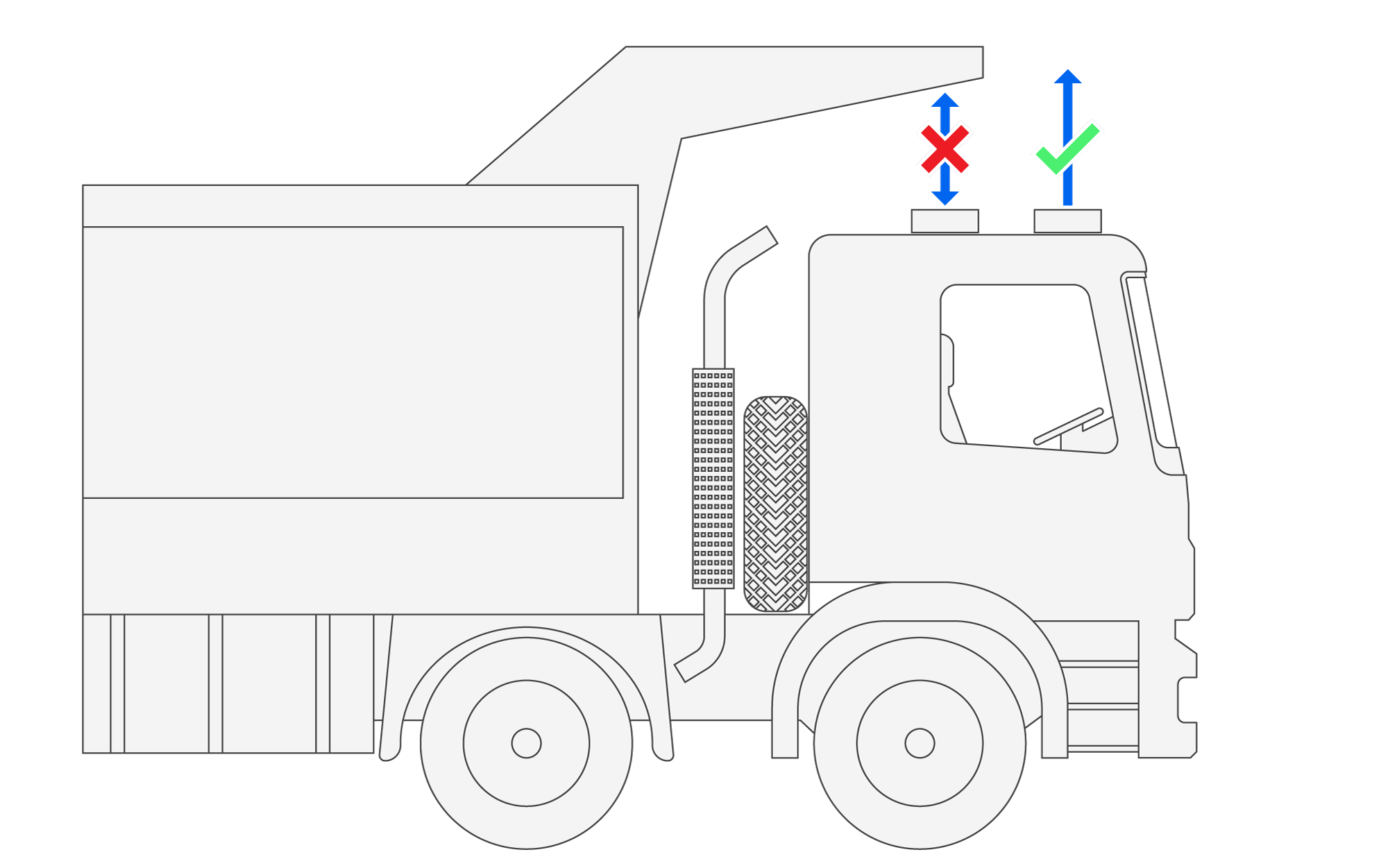

Seleccione una posición plana, idealmente horizontal, en el techo.
-
La ubicación debe tener una vista clara y sin obstrucciones del cielo y minimizar la longitud del cable posicionado en el exterior.
-
Evite la interferencia de objetos metálicos como antenas, estantes u otros accesorios montados en el techo.

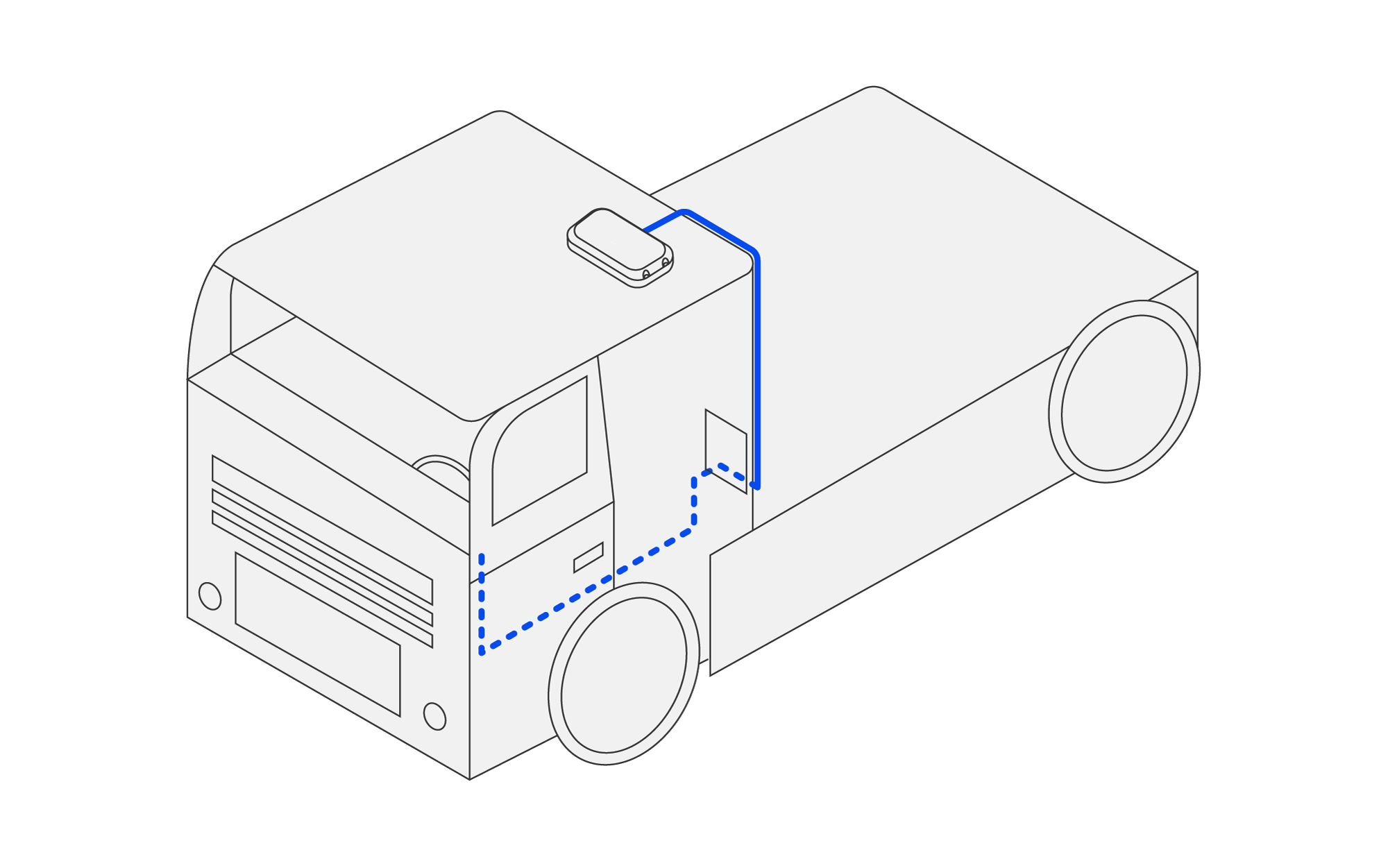

El enrutamiento adecuado de los cables es crucial para una instalación segura y eficiente del módem. El cable del adaptador del módem debe salir del vehículo y conectarse al terminal telemático vehicular (VG) sin interferencias ni daños. Dirija el cable según uno de los siguientes métodos:
-

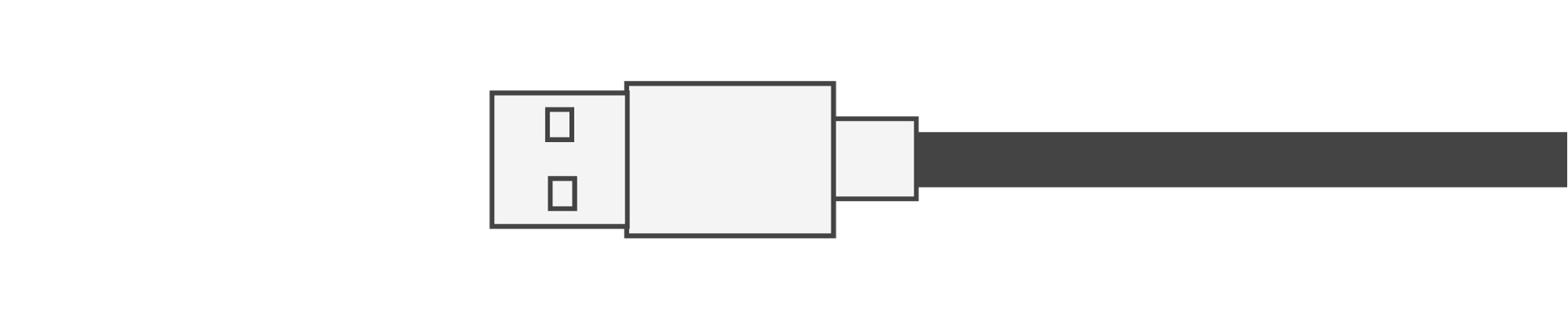

Coloque el extremo USB del cable cerca del VG, pero no lo conecte.
-
Dirija el extremo del conector del módem del cable hacia la apertura del panel prevista, evitando pasarlo cerca de bordes afilados, puntos de compresión, bolsas de aire y otros peligros que podrían dañar el cable.
-
Pase el cable a través de la abertura del panel usando el pasacables.
Si no existe una abertura, taladre una utilizando una de las siguientes opciones:
-

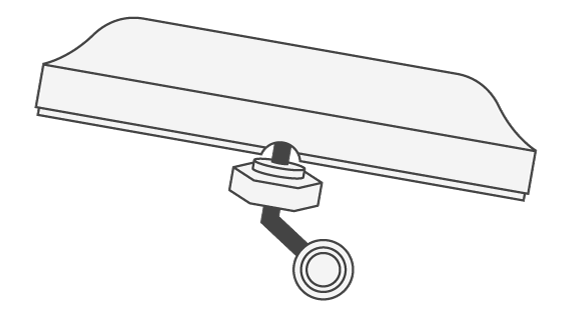

Montaje inferior: Para pasar el cable a través del panel directamente debajo del módem, taladre un agujero de 15 mm (5/8”) directamente debajo de la ubicación de montaje del módem. Proceda a fijar el módem.
-
Pasacables suministrado por Samsara: Para pasar el cable a través de una abertura en el panel utilizando el pasacables suministrado por Samsara, taladre un agujero de 23 mm (15/16”).
-
Alternativa de pasacables: Para pasar el cable a través de una abertura en el panel utilizando un pasacables diferente, taladre un agujero del tamaño correspondiente.
-
-

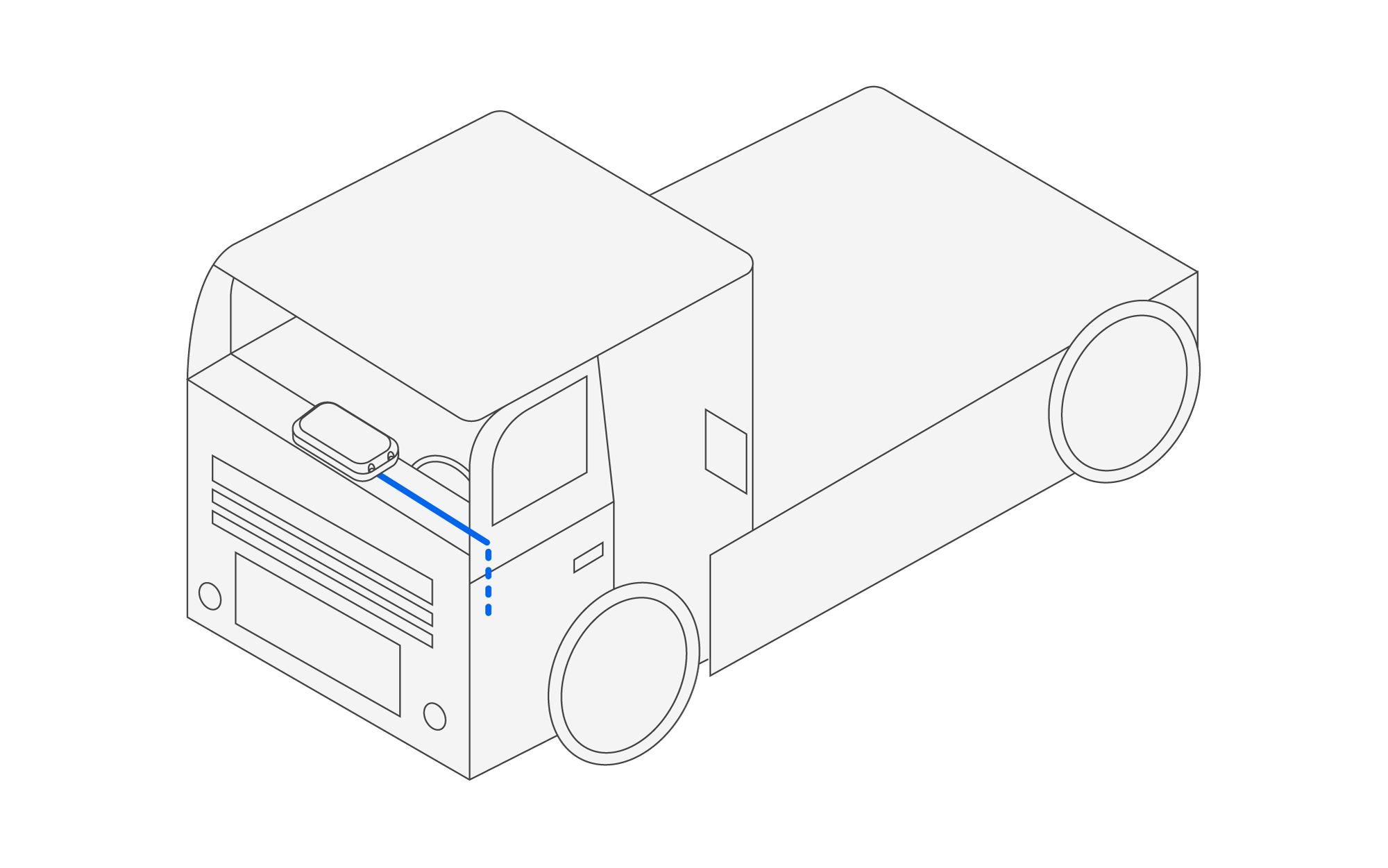

Dirija el cable a lo largo del exterior del vehículo hasta la ubicación de montaje del módem. Evite pasar el cable cerca de bordes afilados, puntos de compresión y áreas muy expuestas al viento.
-
Asegure el cable con las abrazaderas y los soportes adhesivos suministrados.
-
Limpie la superficie de montaje usando las toallitas de alcohol suministradas. Asegúrese de que esté seca antes de instalar los soportes.
-
Coloque los soportes a no más de 15 mm (~6”) de distancia. Aplique presión a cada soporte durante al menos 20 segundos para asegurar una buena adhesión.
-
Recorte cualquier material sobrante de las bridas después de asegurarlas.
-
-

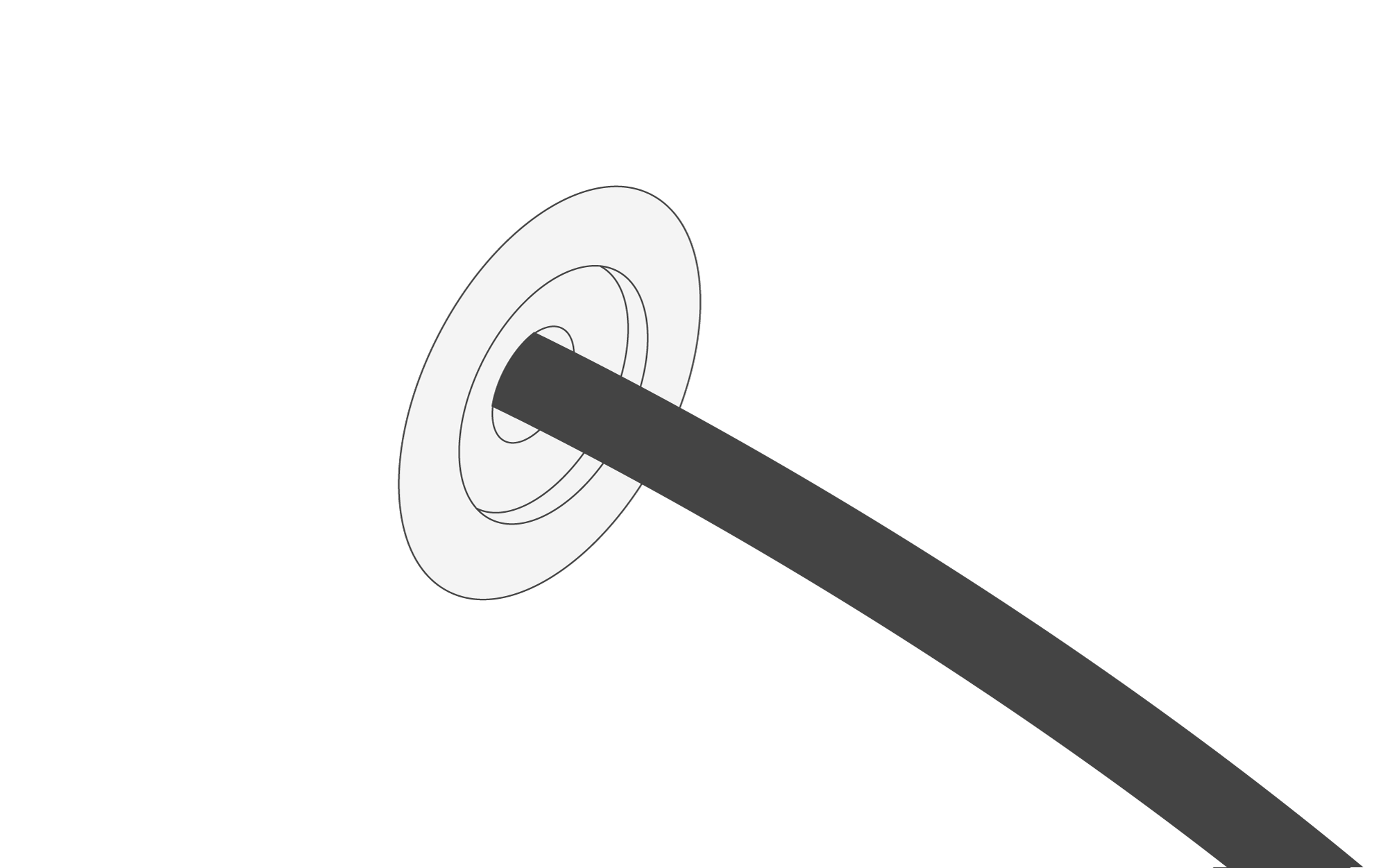

Fije el pasacables de manera segura a la abertura del panel para que selle de manera adecuada.
-
Proceda a Asegurar y conectar el módem.
-
Coloque el extremo USB del cable cerca del VG, pero no lo conecte.
-
Dirija el extremo del conector del módem del cable hacia la abertura de la puerta. Evite pasar el cable cerca de bordes afilados, puntos de compresión, bolsas de aire y otros peligros.
-
Pase el cable a través de la abertura de la puerta y páselo a lo largo del exterior del vehículo hasta la ubicación de montaje del módem.
-
Asegure el cable con las abrazaderas y los soportes adhesivos suministrados.
-
Limpie la superficie de montaje usando las toallitas de alcohol suministradas. Asegúrese de que esté seca antes de instalar los soportes.
-
Coloque los soportes a no más de 15 mm (~6”) de distancia. Aplique presión a cada soporte durante al menos 20 segundos para asegurar una buena adhesión.
-
Recorte cualquier material sobrante de las bridas después de asegurarlas.
-
-
Asegure el cable en la abertura de la puerta utilizando un sello adecuado (no incluido).
-
Proceda a Asegurar y conectar el módem.
-
Coloque el extremo USB del cable cerca del VG, pero no lo conecte.
-

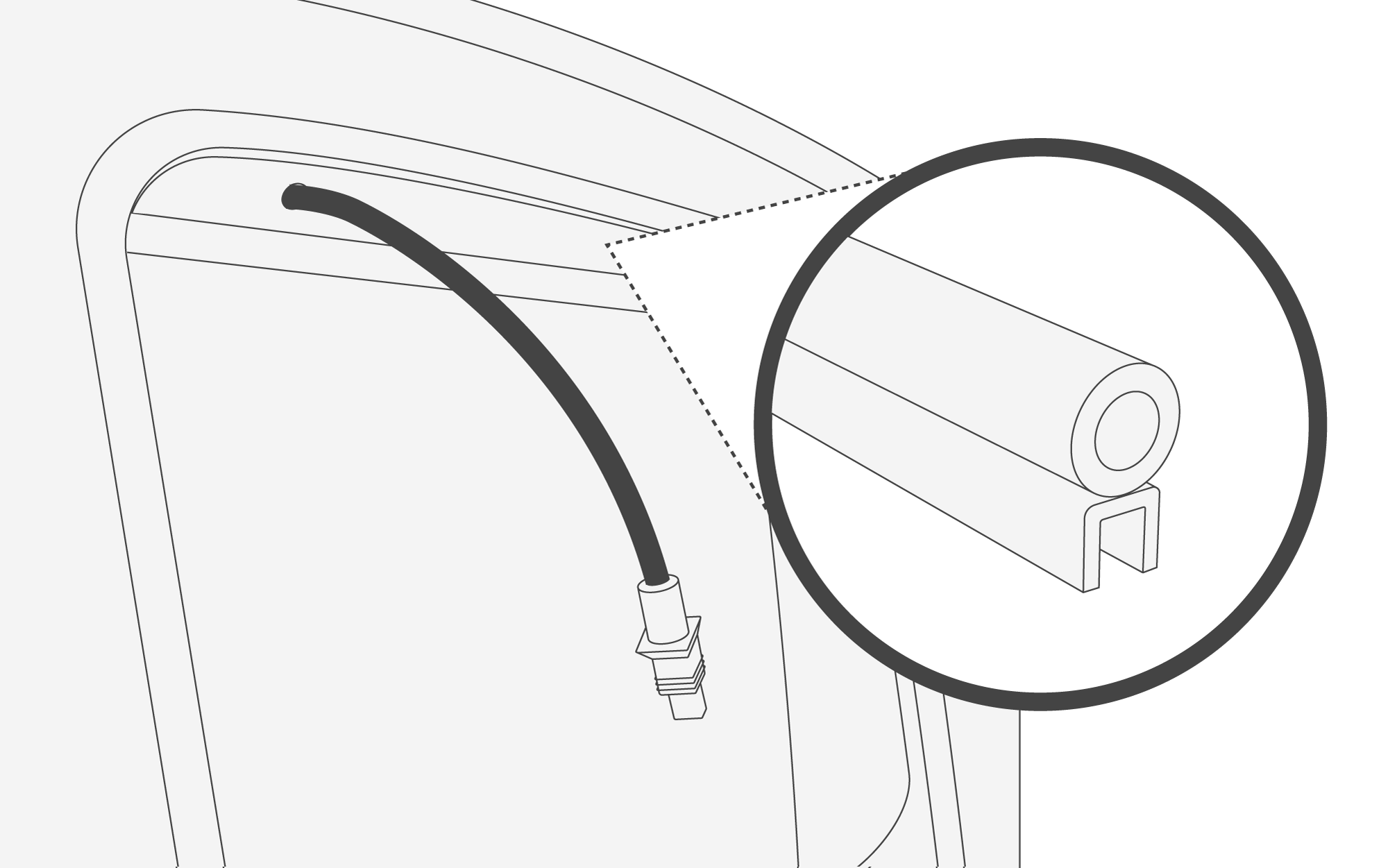

Dirija el extremo del conector del módem del cable hacia la abertura de la ventana. Evite pasar el cable cerca de bordes afilados, puntos de compresión, bolsas de aire y otros peligros.
-
Pase el cable a través de la abertura de la ventana y a lo largo del exterior del vehículo hasta la ubicación de montaje del módem.
-
Asegure el cable con las abrazaderas y los soportes adhesivos suministrados.
-
Limpie la superficie de montaje usando las toallitas de alcohol suministradas. Asegúrese de que esté seca antes de instalar los soportes.
-
Coloque los soportes a no más de 15 mm (~6”) de distancia. Aplique presión a cada soporte durante al menos 20 segundos para asegurar una buena adhesión.
-
Recorte cualquier material sobrante de las bridas después de asegurarlas.
-
-
Asegure el cable en la abertura de la ventana utilizando un sello adecuado (no incluido).
-
Proceda a Asegurar y conectar el módem.
Si la instalación en el techo no es adecuada o surgen incidencias de rendimiento, elija una ubicación en el tablero que observe las siguientes recomendaciones:
-
Seleccione un área horizontal en el tablero con una vista clara del cielo.
-
Asegúrese de que la ubicación no bloquee las rejillas de ventilación o las bolsas de aire, no interfiera con los controles del vehículo ni obstruya la vista del conductor.
-
Esta ubicación es adecuada para la mayoría de los casos de uso y minimiza la exposición a factores ambientales.
Aviso
El montaje en el tablero en ambientes calurosos o soleados puede disminuir la vida útil del dispositivo debido a las temperaturas muy altas.
Después de haber elegido una ubicación adecuada para el tablero, posicione el cable del adaptador del módem:
-
Coloque el extremo USB del cable cerca del VG, pero no lo conecte.
-
Asegúrese de que tener suficiente longitud para la instalación y la posición del módem satelital.
-
Dirija el extremo del conector del módem del cable adaptador de módem a terminal telemático hacia la ubicación prevista de montaje del módem. Evite pasar el cable cerca de bordes afilados, puntos de compresión, bolsas de aire y otros peligros que podrían dañar al cable.
-
Proceda a Asegurar y conectar el módem.
Este procedimiento describe cómo conectar y montar un módem de manera segura dentro de un vehículo. Una instalación adecuada garantiza una conectividad satelital confiable y minimiza el riesgo de daño al módem o a los componentes del vehículo.
Antes de comenzar, asegúrese de tener todas las herramientas necesarias, incluyendo el módem, el cable adaptador de módem a terminal telemático, el tubo termocontráctil y una fuente de calor (encendedor, soplete de mano o pistola de calor). Trabaje con cuidado para evitar dañar el cable o el vehículo durante la instalación.
-
Prepare el módem.

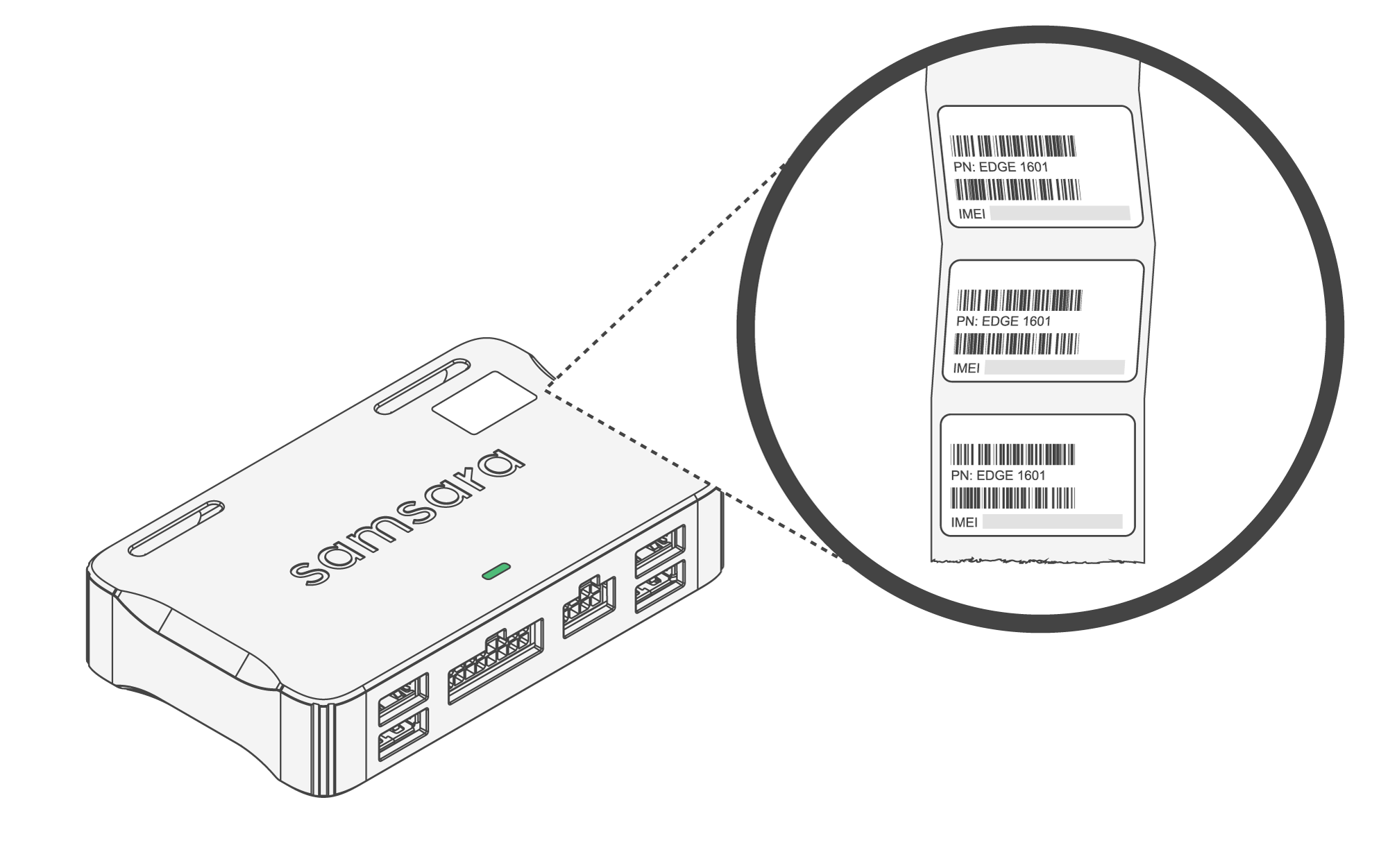

Retire las etiquetas de número de serie de la parte trasera del módem. Pegue una etiqueta en el terminal telemático vehicular (VG) para que sea más fácil identificarlo en el futuro.
-
Siga las instrucciones en el folleto de instalación impreso y use el hardware proporcionado en el empaque del módem para montarlo de manera segura utilizando uno de los siguientes métodos:
-
Conecte el cable del adaptador al módem:
-

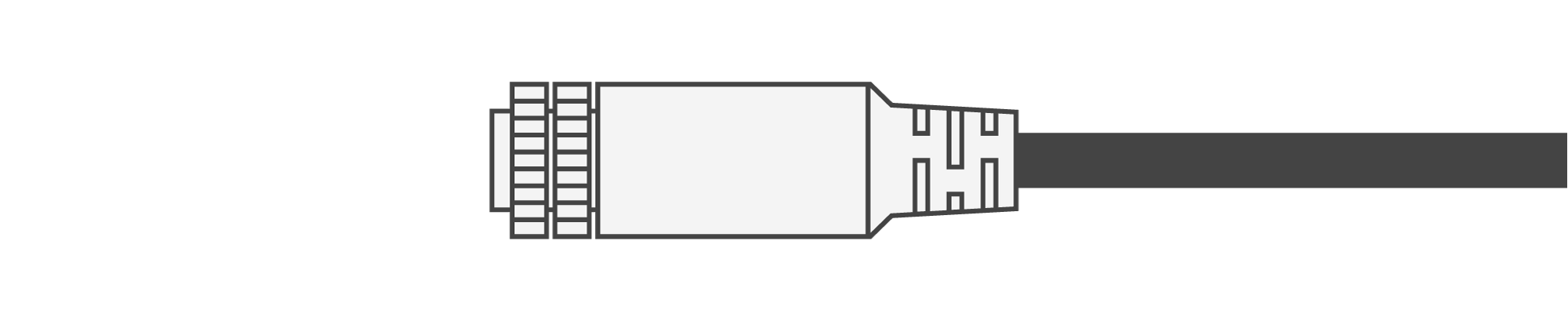

Alinee el conector del cable con el puerto del módem y conéctelos de modo que queden fijos.
-
Asegure el cable según la ubicación de montaje de su módem, ya sea interna o externa:
-
Montaje interno: Apriete la conexión a mano (ajuste con los dedos). Evite usar una llave u otras herramientas, ya que esto puede dañar el conector.
-
Montaje externo:
-
Si la conexión entre el módem y el cable está fuera del vehículo.
-

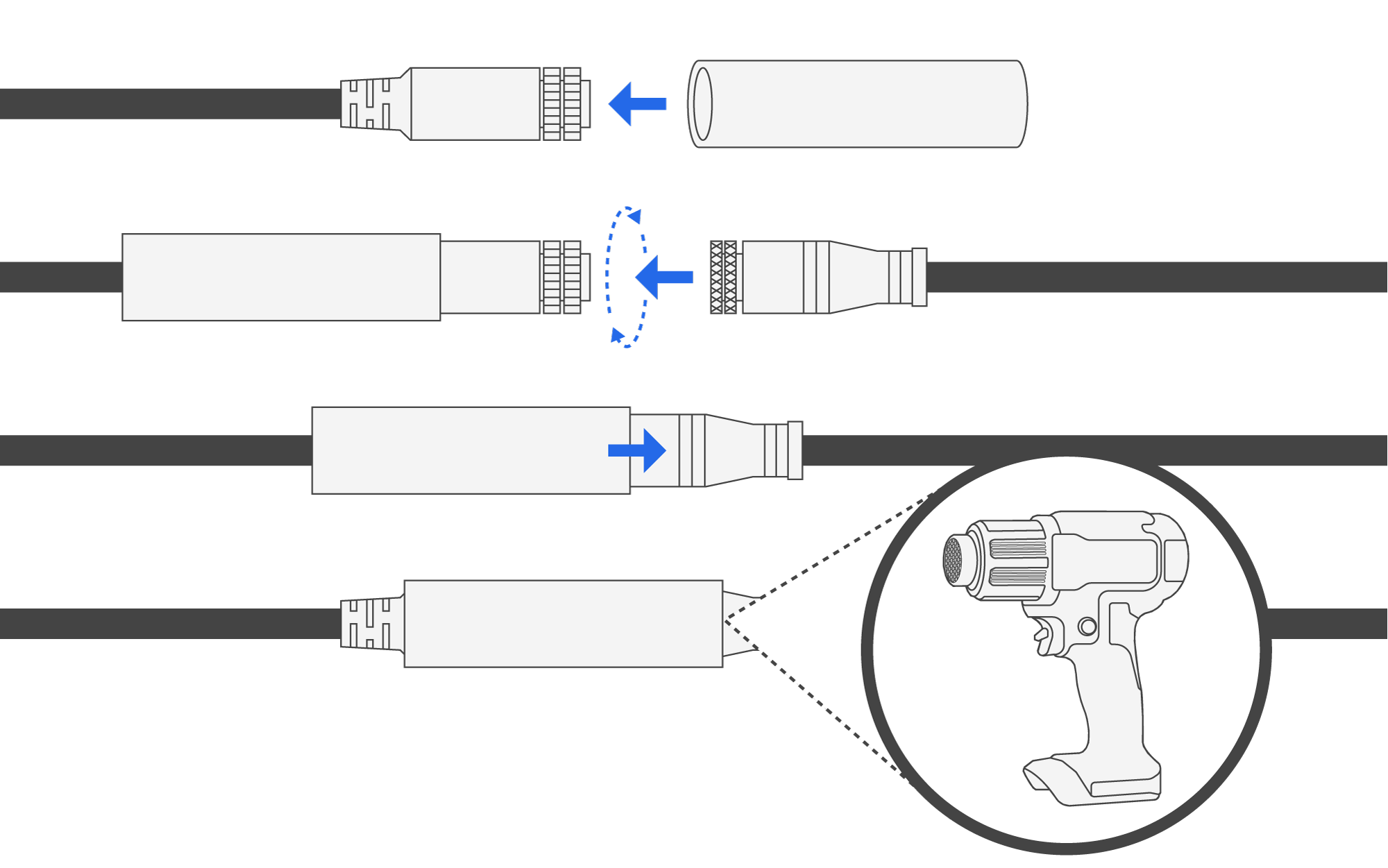

Deslice el tubo termocontraíble incluido sobre el conector del cable en el cable adaptador de manera que quede detrás del conector.
-
Ajuste la conexión a mano (apretado con los dedos). Evite usar una llave u otras herramientas, ya que esto puede dañar el conector.
-
Deslice el tubo termocontraíble sobre el conector acoplado de manera que quede centrado.
-
Utilice una fuente de calor, como un encendedor, soplete de mano o pistola de calor, para calentar cuidadosamente el tubo a lo largo de toda su longitud. Asegúrese de que el tubo se retraiga de manera uniforme y forme un sello hermético.
Atención
Tenga cuidado al usar la fuente de calor para evitar lesiones o sobrecalentar el cable. Aplique el calor de manera uniforme y evite concentrarse en un solo punto durante demasiado tiempo para prevenir daños en la cubierta exterior del cable.
-
-
-
-
Asegure cualquier cable suelto o sobrante para evitar que se convierta en un peligro.
-
Colocque el cable de manera ordenada a lo largo de los paneles interiores del vehículo u otros puntos fijos.
-
Utilice cinchos o abrazaderas para sujetar el cable de manera segura en su lugar.
-
-
Conecte el módem al terminal telemático vehicular y confirme la conectividad satelital.
Si es necesario, consulte las instrucciones de configuración del terminal telemático vehicular para solucionar problemas o revisar pasos de configuración adicionales.
-
Conecte el extremo USB del cable adaptador en el terminal telemático vehicular.
-
Encienda el vehículo y espera a que la conectividad satelital aparezca en el panel de Samsara. Este proceso no debería tomar más de 5 minutos.
-
-
Si instala este producto junto con un botón de pánico de Samsara, revise las instrucciones de instalación para el accesorio.
-
Reemplace cualquier panel del vehículo que se haya retirado durante el proceso de instalación. Asegúrese de que todos los paneles estén correctamente alineados y firmemente en su lugar.
-
Deseche todo el empaque y los desechos adecuadamente para mantener un ambiente de trabajo limpio y seguro.
Esta guía de instalación contiene información común específica de los productos fabricados en el momento de su publicación. El contenido de esta guía no constituye una garantía y solo sirve como referencia. Consulte las leyes y ordenanzas locales aplicables para determinar las restricciones de instalación. Es responsabilidad del instalador cumplir con todas las leyes y ordenanzas aplicables al instalar este hardware.
No intente reparar, utilizar piezas de repuesto de terceros ni modificar este producto de cualquier otra manera, excepto como se indica en los manuales del producto o según las instrucciones de Samsara. Si no sigue estas instrucciones, puede ocasionar daños a la propiedad, lesiones físicas o anular la garantía del producto.
Cualquier instalación que no vaya de acuerdo con las instrucciones de la guía de instalación o esté expresa en la documentación, o cualquier uso de este producto que no esté descrito por la clasificación IP correspondiente o las condiciones de funcionamiento recomendadas, puede provocar un periodo de inactividad inesperado, un fallo del sistema, lesiones físicas o daños a la propiedad, incluidos daños causados por el agua. El incumplimiento de estas instrucciones podría provocar lesiones graves o la muerte.
Es posible que este hardware y cualquier software relacionado no sean compatibles con los productos o servicios de terceros y que interfieran con las operaciones o anulen las garantías de dichos productos o servicios de terceros.
No instale el hardware mientras el vehículo no tenga el freno de mano o esté encendido a menos que la guía de instalación le indique que encienda el vehículo. No instale ni ajuste el hardware mientras conduce u opera el vehículo. No instale este hardware en un lugar que pueda interferir con la visibilidad del conductor o el funcionamiento de los controles del vehículo o cerca de los paneles de las bolsas de aire ni dentro del rango de funcionamiento de una bolsa de aire.
No instale este hardware sobre materiales inflamables o peligrosos ni cerca de ellos. Es posible que este hardware explote si se coloca cerca de materiales inflamables o de otros componentes peligrosos, lo que constituye riesgo de incendio, de recibir quemaduras, descargas eléctricas u otras lesiones graves. Este producto incluye condensadores, que podrían presentar riesgo potencial de incendio, explosión, descarga eléctrica o quemaduras. No toque ningún condensador dentro de este hardware.
El hardware puede sufrir daños por agua si el sello está dañado. No use el producto si el sello presenta daños.
No seguir las instrucciones de montaje puede crear un riesgo de lesiones físicas o daños materiales por la caída de objetos. Si monta el hardware en la pared de un edificio, antes de perforar cualquier agujero verifique que no haya cableado o plomería.
Mantenga este hardware entre -40 °F y 185 °F (-40 °C y 85 °C). No mantener este hardware en el rango de temperatura especificado puede conllevar riesgos de seguridad.
Este dispositivo cumple con la parte 15 de las Reglas de la Comisión Federal de Comunicaciones (FCC). El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan ocasionar un funcionamiento no deseado.
Este dispositivo cumple con los requisitos de la IFT. El funcionamiento está sujeto a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia que reciba, incluidas las interferencias que puedan ocasionar un funcionamiento no deseado. IFT: SASA0124-20011.
Este dispositivo cumple con los estándares RSS exentos de licencia del Ministerio de Innovación, Ciencia y Desarrollo Económico (ISED) de Canadá. La operación está sujeta a las dos condiciones siguientes:
(1) este dispositivo no puede causar interferencias, y (2) este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que pueda causar un funcionamiento no deseado del dispositivo.
|
|
Este símbolo en los productos o en los documentos que lo acompañan significa que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general. Para un tratamiento, recuperación y reciclaje adecuados, lleve los productos a los puntos de recolección designados donde se aceptarán de forma gratuita. |
