HW-SP11
Esta guía de instalación contiene información común específica de los productos fabricados en el momento de su publicación. El contenido de esta guía no constituye una garantía y solo sirve como referencia. Consulte las leyes y ordenanzas locales aplicables para determinar las restricciones de instalación. Es responsabilidad del instalador cumplir con todas las leyes y ordenanzas aplicables al instalar este hardware.
|
Elemento |
Cantidad |
Descripción |
|---|---|---|
|
|
1 |
Terminal telemático vehicular (VG) (se vende por separado) |
|
|
1 |
Altavoz en cabina |
|
|
1 |
Cable de diagnóstico (se vende por separado, puede variar según el tipo de vehículo) |
|
|
1 |
Toallita con alcohol al 70 % |
|
|
4 |
Pinzas para cables |
|
|
2 |
Bridas para cables |
Siga estos pasos para instalar el altavoz en la cabina de un vehículo.
-
Reúna el equipo y componentes:
Asegúrese de contar con todos los elementos necesarios que se muestran en el gráfico de referencia, junto con las herramientas necesarias.
-
Instale el terminal telemático vehicular:
-
Si ya está instalado, continúe con el siguiente paso.
-
Si aún no ha instalado un terminal telemático vehicular, instálelo utilizando la guía de instalación correspondiente al cable de diagnóstico de su vehículo: Guías de instalación de terminales telemáticos vehiculares (VG) por cable
Detenga la instalación al llegar al paso relacionado con la conexión de dispositivos accesorios y continúe con las instrucciones a continuación.
-
-
Identifique una ubicación de instalación para el altavoz:
-
Elija una superficie plana y no porosa, como plástico rígido, vidrio o metal. Evite las superficies de tela.
-
No instale el altavoz sobre bolsas de aire u otras funciones de seguridad.
-

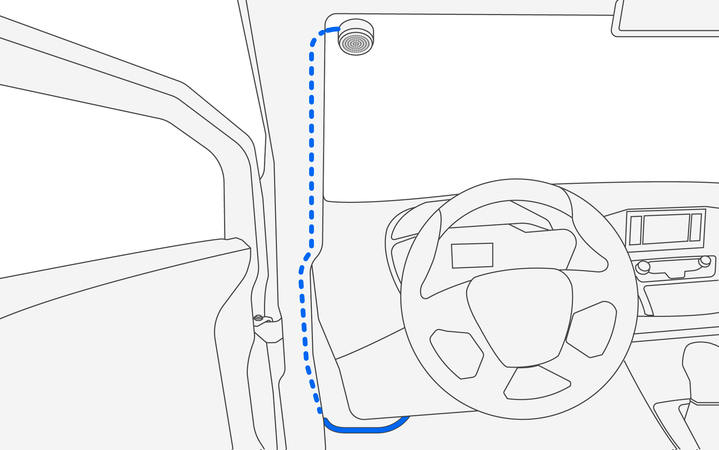

La ubicación recomendada es en la esquina superior del parabrisas, cerca del pilar A, en el lado del conductor.
-
Cerciórese de que el altavoz no esté cubierto y no interfiera con el movimiento del conductor.
-
Asegúrese de que la ubicación de la instalación permita dirigir el cable directamente hasta el terminal telemático vehicular, considerando la longitud del cable de ~10 pies (3 metros).
-
-
Limpie la superficie de montaje:
-
Si se monta sobre vidrio o metal: use una toallita con alcohol al 70 % para limpiar la superficie, eliminar el polvo y los contaminantes, y dejar que se seque por completo.
-
Si se monta en plástico: Utilice un paño seco y sin pelusa para eliminar el polvo y los contaminantes.
-
-
Monte el dispositivo:
-
Use la lengüeta para quitar la cubierta roja del adhesivo VHB.
-
Presione firmemente el altavoz en la ubicación de instalación durante al menos 30 segundos, de modo que la presión sea uniforme.
-
-
Dirija el cable USB altavoz en cabina al terminal telemático vehicular:
-
Asegure el cable con los los clips y cinchos para cables provistos.
-
Coloque el cable debajo del sello del vidrio del parabrisas o a lo largo del sello del pilar A, evitando interferencias con los sistemas de seguridad, como las bolsas de aire.
-
-
Enchufe el altavoz en cabina al terminal telemático vehicular:
-
Inserte el cable USB en cualquier puerto USB disponible en el terminal telemático vehicular.
-
Evite enrollar el cable alrededor del terminal telemático vehicular o cruzar el cable de diagnóstico.
-
-
Revise y configure las alertas en cabina para el asesoramiento por voz.
Esta guía de instalación contiene información común específica de los productos fabricados en el momento de su publicación. El contenido de esta guía no constituye una garantía y solo sirve como referencia. Consulte las leyes y ordenanzas locales aplicables para determinar las restricciones de instalación. Es responsabilidad del instalador cumplir con todas las leyes aplicables, ordenanzas y derechos de privacidad en su jurisdicción al instalar este hardware.
No intente reparar este producto, utilizar piezas de repuesto de terceros con este producto, ni modificar este producto de cualquier otra manera, excepto como se indica en los manuales del producto o según las instrucciones de Samsara. Si no sigue estas instrucciones, puede ocasionar daños materiales, lesiones físicas o anular la garantía del producto.
Cualquier instalación que no vaya de acuerdo con las instrucciones de la guía de instalación o esté expresa en la documentación, o cualquier uso de este producto que no esté descrito por la clasificación IP correspondiente o las condiciones de funcionamiento recomendadas, puede provocar un periodo de inactividad inesperado, un fallo del sistema, lesiones físicas o daños materiales, incluidos daños causados por el agua. El incumplimiento de estas instrucciones podría provocar lesiones graves o la muerte.
Es posible que este hardware y cualquier software relacionado no sean compatibles con los productos o servicios de terceros y que interfieran con las operaciones o anulen las garantías de dichos productos o servicios de terceros.
No instale ni ajuste el hardware mientras conduce u opera el vehículo. No instale este hardware en una ubicación que pueda interferir con la visibilidad del conductor, el funcionamiento de los controles del vehículo, sobre o cerca de los paneles de las bolsas de aire o dentro del rango de funcionamiento de una bolsa de aire.
No instale este hardware sobre materiales inflamables o peligrosos ni cerca de ellos. Es posible que este hardware explote si se coloca cerca de materiales inflamables o de otros componentes peligrosos, lo que constituye riesgo de incendio, de recibir quemaduras, descargas eléctricas u otras lesiones graves. Este producto incluye condensadores, que podrían presentar riesgo potencial de incendio, explosión, descarga eléctrica o quemaduras. No toque ningún condensador dentro de este hardware.
Siempre preste atención a su entorno y conduzca de manera segura, cumpla con todas las leyes de tránsito y observe la carretera y las condiciones de conducción en todo momento. No confíe en que el producto alertará al conductor de los peligros de seguridad ni en que evitará colisiones. Es posible que el hardware y el software asociado no funcionen según lo previsto en función de las condiciones de la carretera, otros vehículos, el clima y otros factores.
|
|
Este símbolo en los productos o en los documentos que lo acompañan significa que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general. Para un tratamiento, recuperación y reciclaje adecuados, lleve los productos a los puntos de recolección designados donde se aceptarán de forma gratuita. |
