El gráfico de estado le ayuda a obtener información sobre las fuentes de alimentación de sus activos, como remolques o equipos. Si tiene problemas de alimentación con los activos, el gráfico de estado le permite solucionar problemas, identificar y hacer seguimiento de problemas de conexión de la alimentación, así como optimizar el mantenimiento y resolver problemas a gran escala. Con el gráfico de estado también puede acceder a datos históricos para ver cuándo y dónde ocurrieron fallos eléctricos, y para ver qué sistemas estuvieron inactivos en las entidades de terminal telemático para activos motorizados de la serie AG.
El gráfico de estado es visible sobre el mapa de detalles del activo (Vista general ( ) > Activos) de cualquier activo con un AG alimentado en el menú desplegable de Datos estadísticos en la esquina superior derecha.
El nombre del gráfico depende del tipo de configuración del activo en el panel de Samsara:
-
Remolque: La selección de Datos estadísticos es el Estado del remolque.
-
Equipo: La selección de Datos estadísticos es el Estado del equipo.
-
Sin categorizar: La selección de Datos estadísticos es el Estado del activo.
Los gráficos proporcionan datos históricos de suministro de energía de los terminales telemáticos para activos motorizados. Se puede usar el selector de fecha para ver el historial. Use la barra debajo del gráfico para seleccionar un marco de tiempo aún más pequeño para obtener detalles adicionales.

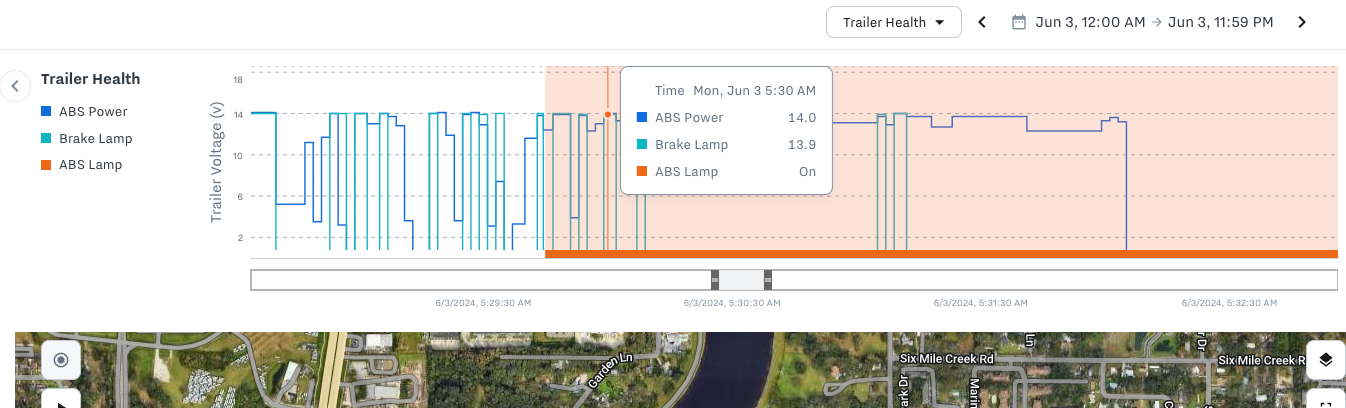

Los indicadores de ABS están disponibles para activos en EE. UU., Canadá y México. Para las unidades AG52 y AG53 equipadas con código BPLC que son capaces de informar incidentes de ABS, el gráfico de estado del remolque muestra cuando la luz de ABS de un remolque se enciende. Estos datos se mantienen históricamente y se pueden consultar según sea necesario.
Los gráficos muestran etiquetas que indican la fuente de alimentación. Las etiquetas varían según el tipo de cable y terminal telemático que se instala con la unidad.
La siguiente tabla describe las definiciones de los campos del gráfico en el panel de control según las configuraciones correspondientes:
Etiqueta del gráfico |
Descripción |
Tipo de activo + tipo de cable |
---|---|---|
Alimentación del ABS |
La alimentación primaria está encendida o apagada. |
|
Etiqueta de freno |
La alimentación secundaria está encendida o apagada. |
|
Luz de ABS |
La luz de ABS está encendida o apagada. |
|
Luces de circulación diurna |
La alimentación secundaria está encendida o apagada. |
Cable BPWR (AG46P, AG26, AG52, AG53) |
Alimentación primaria |
La alimentación primaria está encendida o apagada. |
|
Alimentación secundaria |
La alimentación secundaria está encendida o apagada. |
Hay dos tipos de visualizaciones de gráficos en función del tipo de terminal telemático que esté alimentado por su activo.

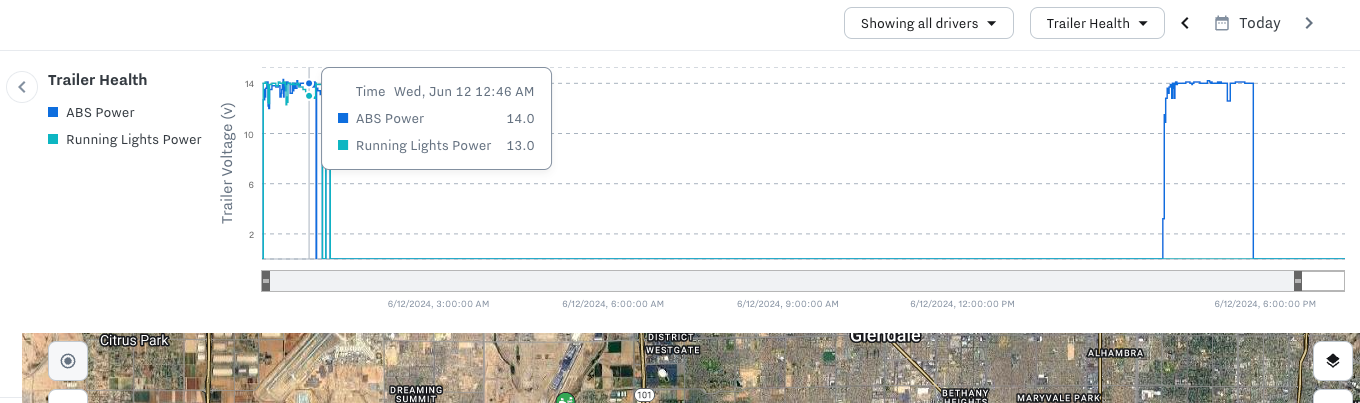

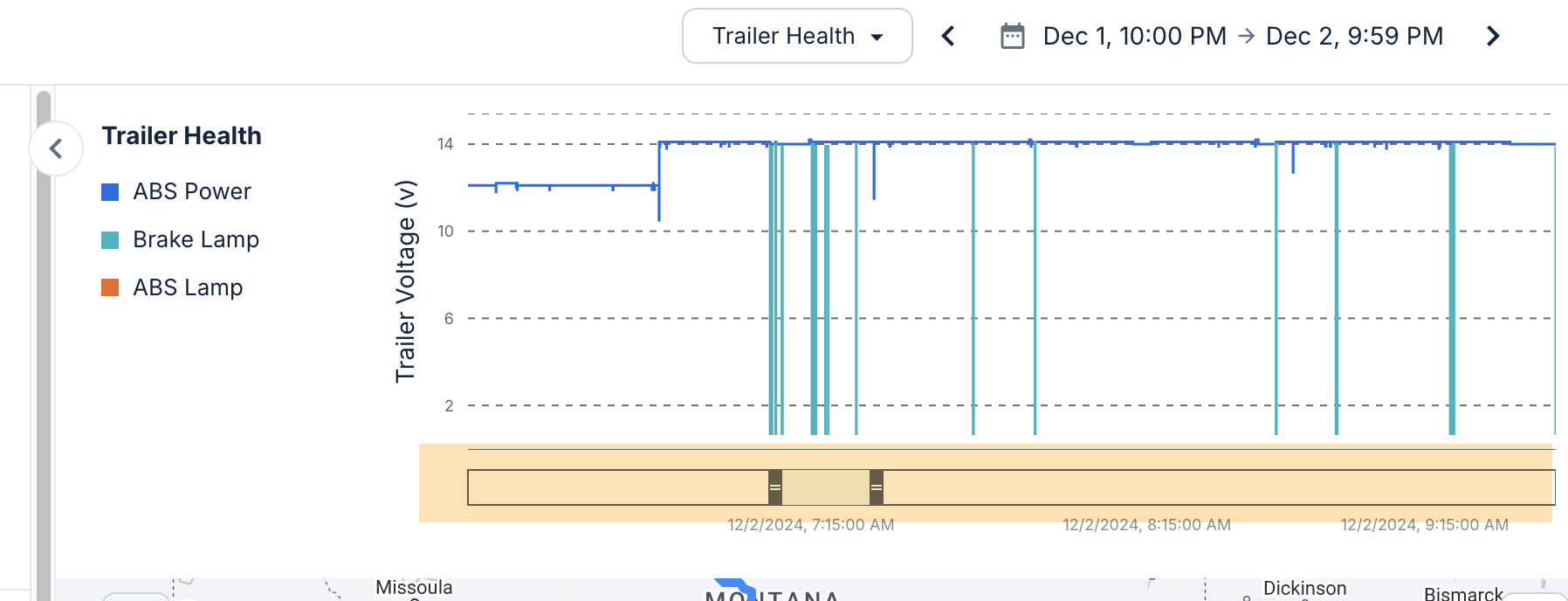

Para las unidades AG52 y AG53, los gráficos muestran dos líneas separadas en diferentes colores: una para la alimentación primaria, como la alimentación del sistema de ABS, y otra para la alimentación secundaria, como la de las luces de circulación diurna. Si se desplaza sobre las líneas, se muestra el voltaje exacto para cada fuente de alimentación. Cuando una línea no es visible, indica que el voltaje está por debajo de 0.

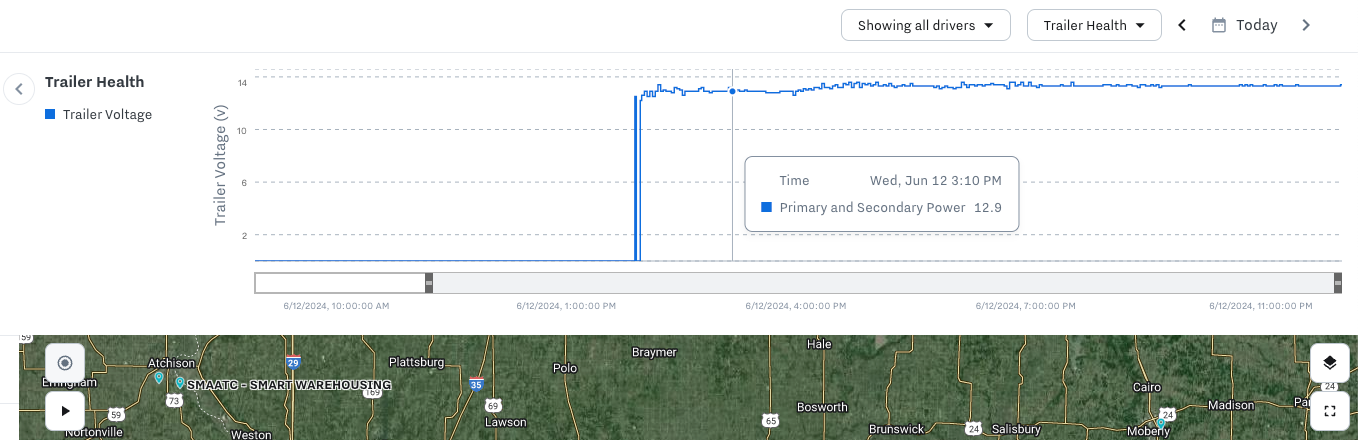

Para las unidades AG26 y AG46p, el gráfico muestra una línea cuando se recibe energía de la alimentación primaria o de la alimentación secundaria. El gráfico muestra el voltaje de suministro que está utilizando el sistema. Al desplazarse sobre la línea del gráfico, la fuente de energía es visible como Alimentación primaria, Alimentación secundaria, o Alimentación primaria y secundaria. Si se muestra Alimentación primaria y secundaria, el sistema indica el voltaje más alto de los dos.

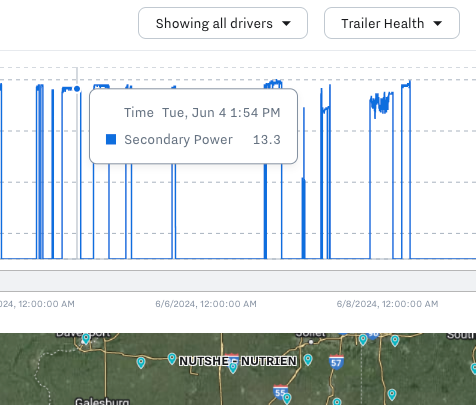

Si solo se muestra la alimentación secundaria, esto indica un problema con la conexión de la alimentación primaria.
