Para vehículos que operan en el estado de California: Siga estos pasos para conectar el cable divisor en Y.
Nota
En ciertos casos, las normas en el Estado de California pueden prohibir la instalación de un cable divisor en Y si implica reubicar el conector de diagnóstico del vehículo. Use las siguientes instrucciones para conectar el arnés sin reubicar el conector de diagnóstico.
-
Si su cable vino con soportes adaptadores, conecte el soporte de montaje compatible al núcleo del conector de diagnóstico de repuesto. Consulte Soportes de montaje para el conector de diagnóstico de repuesto para confirmar el soporte correspondiente para su vehículo.
-

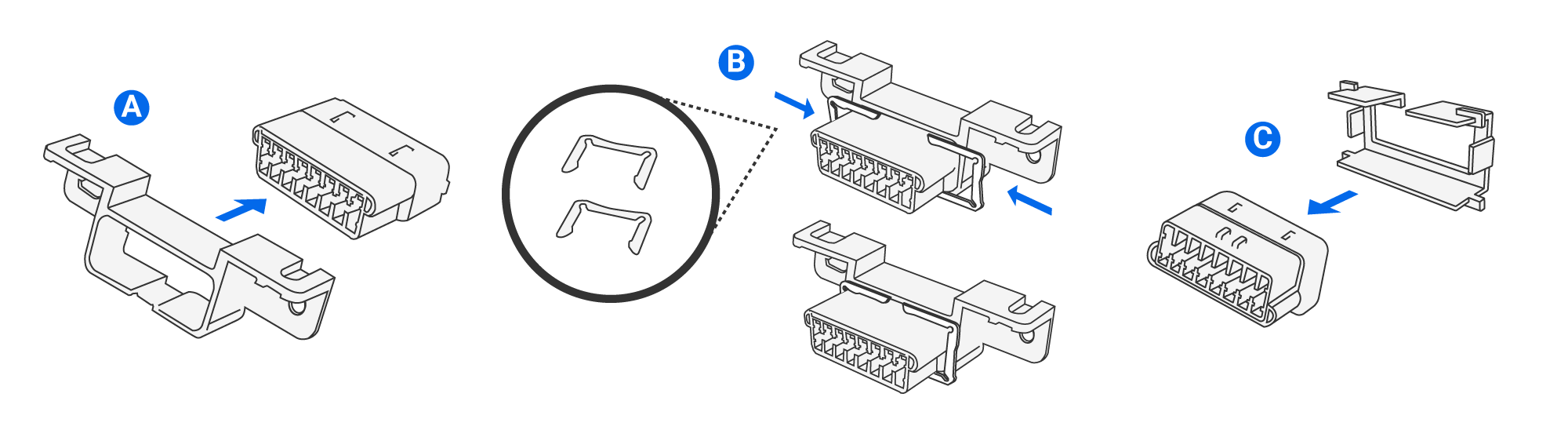

Para los soportes #1-2 y #4-8, deslice el núcleo del conector en el soporte de montaje desde la parte posterior como se muestra.
-
A continuación, asegure el soporte de montaje en su lugar con los seguros de metal que se proporcionan. Los seguros de metal se acoplarán cuando se instalen correctamente.
-
Para el soporte n.º 3, deslice el núcleo del conector en el soporte de montaje desde la parte delantera, tal y como se muestra. Las pestañas laterales del soporte encajarán de forma segura en el conector cuando se instalen correctamente.
-
-
Con el motor apagado, busque el puerto de diagnóstico del vehículo, generalmente ubicado en o cerca del panel de protección del lado del conductor.

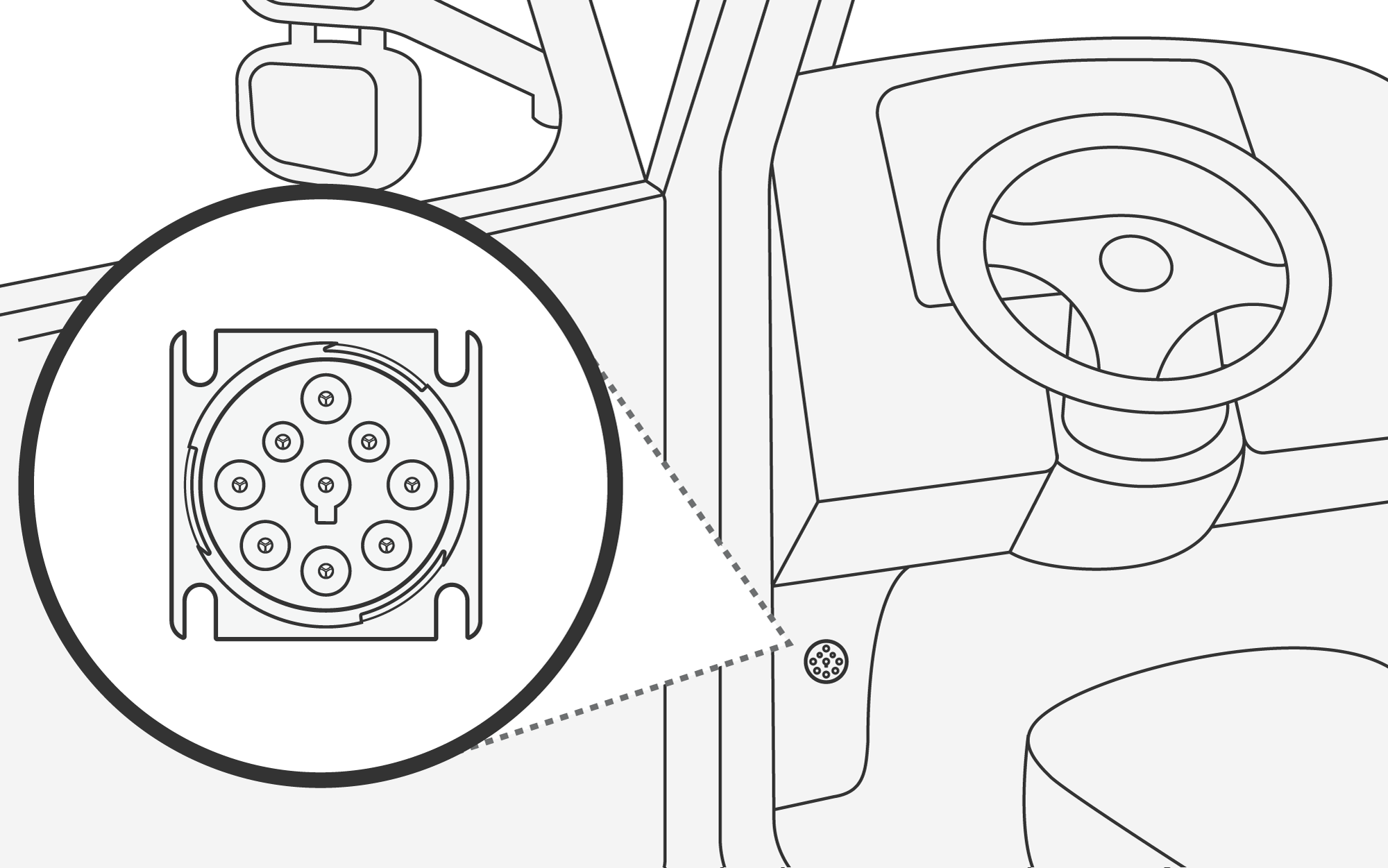

La ubicación y el tipo de puerto varían según el vehículo. La siguiente imagen muestra un puerto J1939 solo con fines de referencia. Utilice el puerto de diagnóstico que coincida con su cable divisor Y.
-

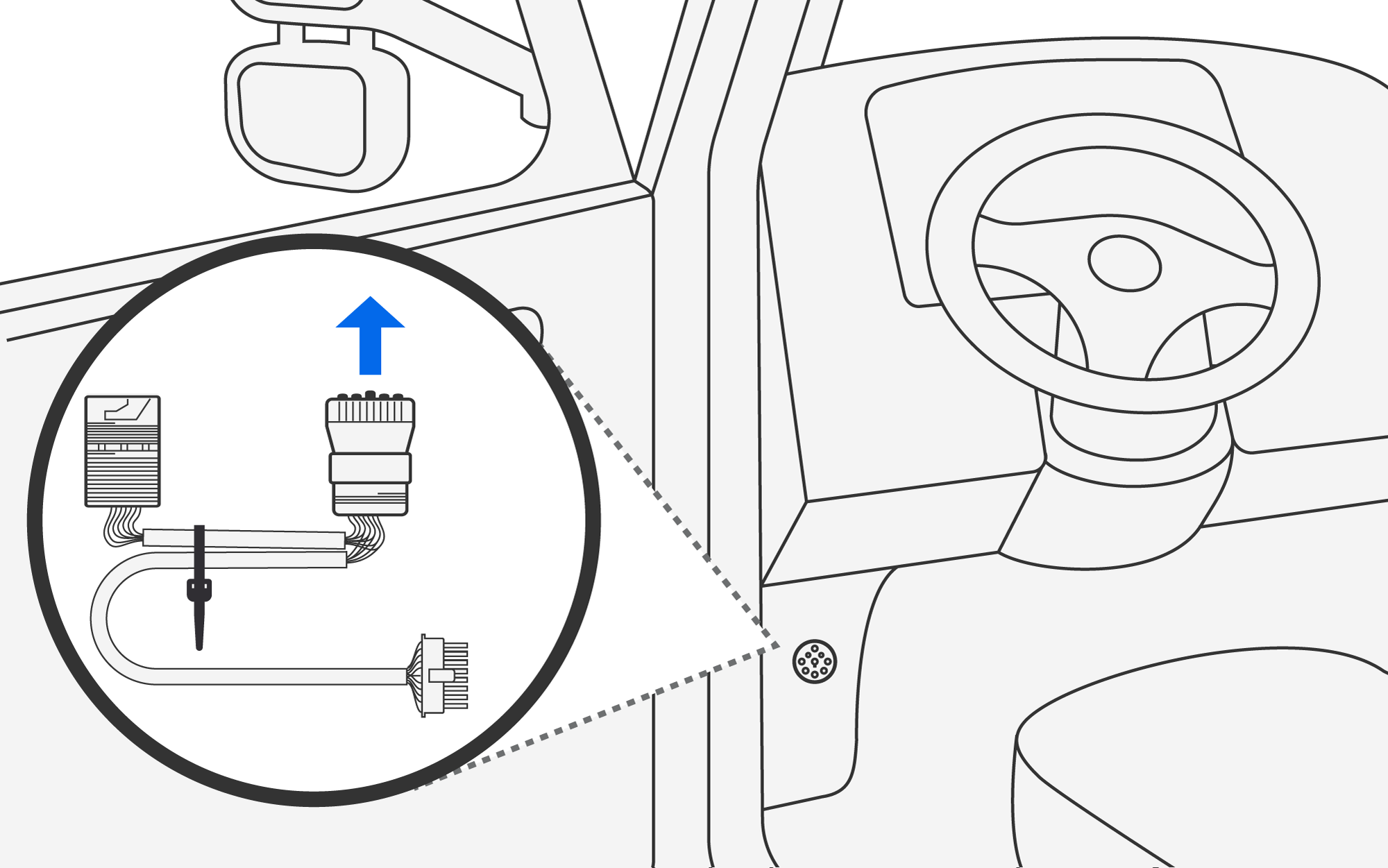

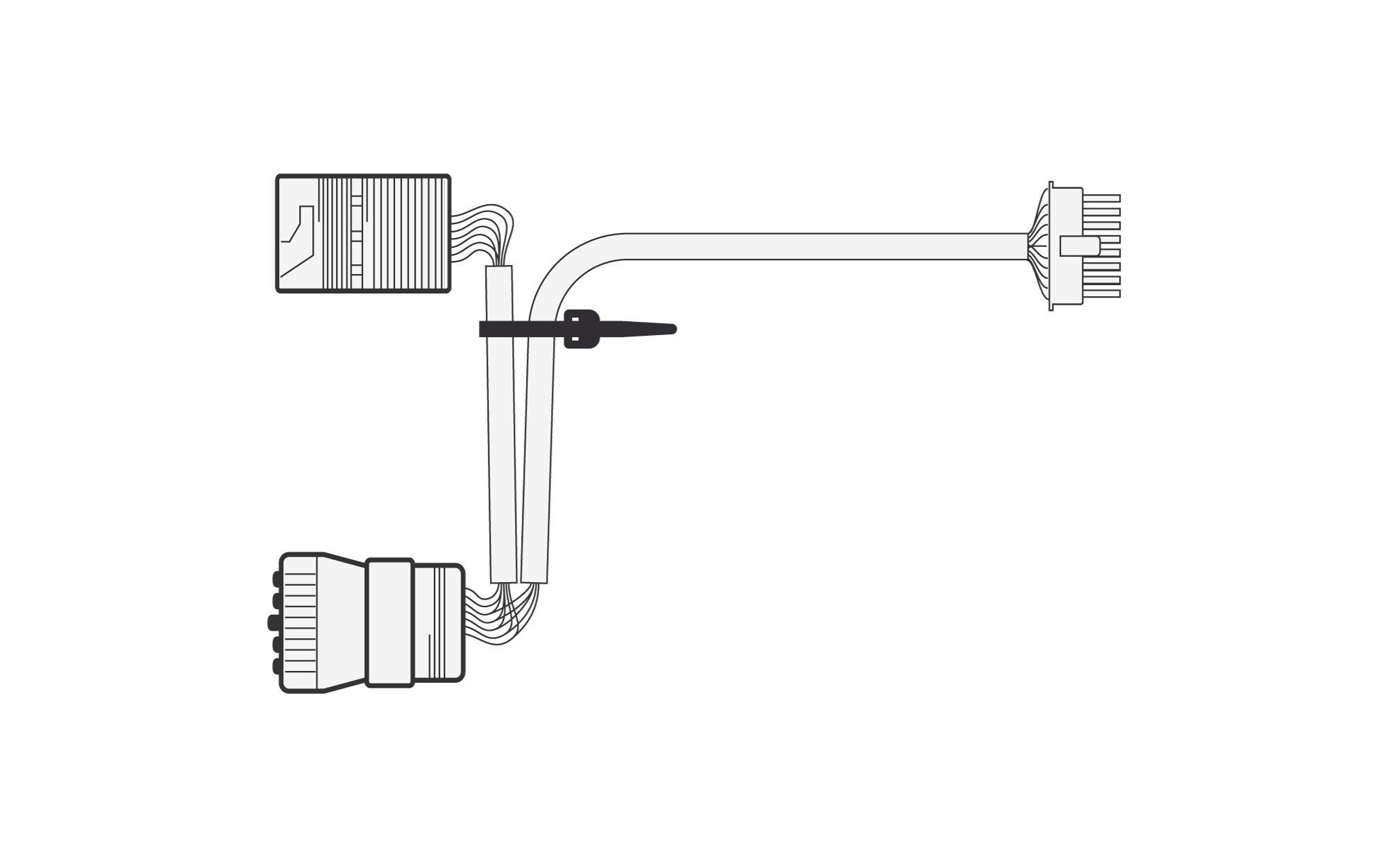

Utilice una brida para cables pequeña y estrecha de la bolsa de cables para sujetar el cable más corto (que tiene el conector de diagnóstico de repuesto) al cable principal. Coloque la brida para cables cerca del conector de diagnóstico de repuesto para una fijación segura.
El conector de diagnóstico de repuesto no se utiliza para este tipo de instalación. Sin embargo, recomendamos mantener el soporte en el conector de diagnóstico de repuesto para permitir flexibilidad en configuraciones futuras.
-
Conecte el conector de diagnóstico principal del cable Samsara al puerto de diagnóstico del vehículo.
-
Regrese a la guía de instalación para continuar conectando el cable Samsara al VG.

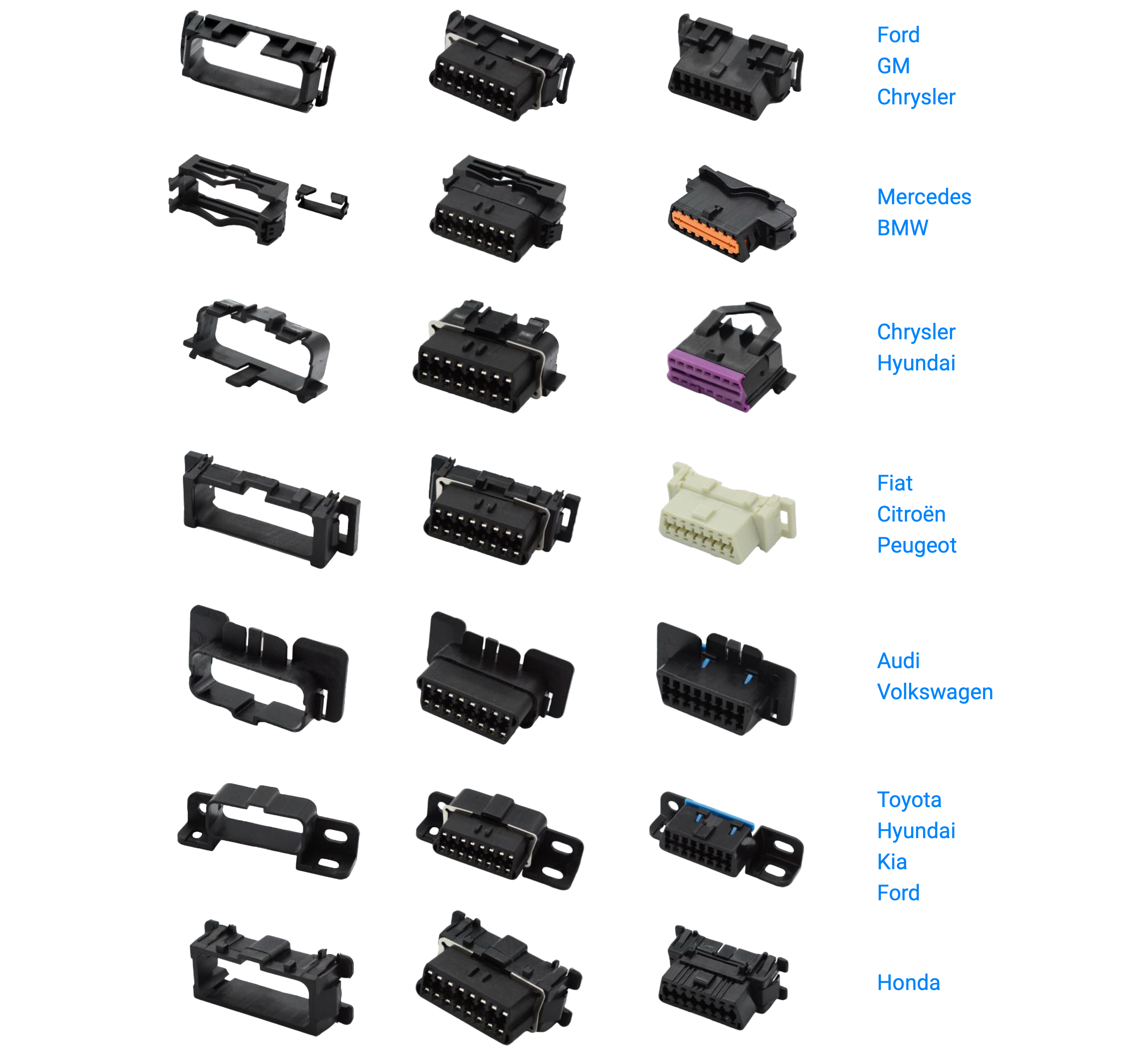

Dependiendo del tipo de vehículo, el puerto de diagnóstico incorporado (OBD) de repuesto del cable Samsara debe estar conectado con un soporte de montaje. Consulte la siguiente tabla para confirmar que el soporte de montaje es el correcto para su tipo de vehículo. De izquierda a derecha, la imagen muestra el soporte de montaje independiente, cómo se ve con el núcleo ensamblado y el par con el que se conecta.
