[a] Solo en cámaras de tablero bidireccionales con IA |
|||||||||||||||||||||||||||||||||||||||||||||||||
-
Antes de que empiece:
-

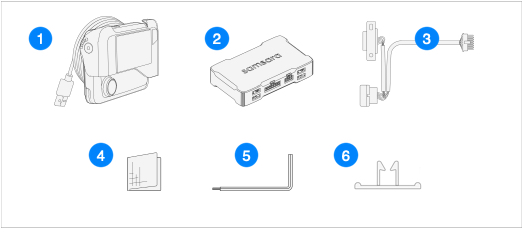

Reúna el equipo y las herramientas:
-
Si tiene una cámara de tablero previamente instalada, retire el equipo existente o siga los pasos recomendados para Retirar una cámara de tablero instalada.
-
Asegure que su terminal telemático vehicular (VG) está instalado y activado, y active su cámara de tablero. Visite https://cloud.samsara.com/activate o siga las instrucciones guiadas en la aplicación Samsara Fleet para realizar la activación.
-
-
Identifique una ubicación de montaje. Para una visibilidad óptima:
-
Elija una ubicación con vidrio transparente y evite las áreas con revestimiento negro o patrones de puntos.
-
Coloque el dispositivo debajo del espejo retrovisor, dentro del barrido del limpiaparabrisas. Consulte los consejos de montaje específicos para EE. UU. y Reino Unido.
-
Si utiliza funciones de detección de incidentes por IA, siga las Recomendaciones de posición de cámaras de tablero y mejores prácticas de detección por IA.
-
Asegúrese de que haya espacio suficiente para el acceso a la llave Allen en ambos lados del dispositivo.
-
-
Limpie a fondo la superficie de montaje del parabrisas y cualquier área donde planee instalar un clip para cables.
-
Para preparar la superficie de montaje del parabrisas y cualquier área destinada a la instalación del clip de cable, utilice la toallita con alcohol proporcionada para eliminar cualquier residuo del limpiador. Si necesita limpiar más la superficie, utilice un paño sin pelusa con alcohol con una concentración del 70 % o superior.
-
Para garantizar que la cámara de tablero se adhiera de forma segura al vidrio:
-
Asegúrese de que la superficie esté completamente seca. Deje que todos los residuos de alcohol se evaporen por completo antes de la instalación y elimine la condensación. Limpie el parabrisas con un paño limpio y sin pelusa puede acelerar el secado.
-
Instale la cámara de tablero solo cuando las temperaturas sean superiores a 50 °F (10 °C). En condiciones más frías, utilice el desempañador del parabrisas del vehículo o una pistola de calor para ayudar a que el adhesivo sea eficaz para una instalación segura.
-
-
(Opcional) Para un parabrisas en ángulo, instale el soporte de ventana en ángulo ACC-CM-BSHIM (no incluido) en la cámara.
-

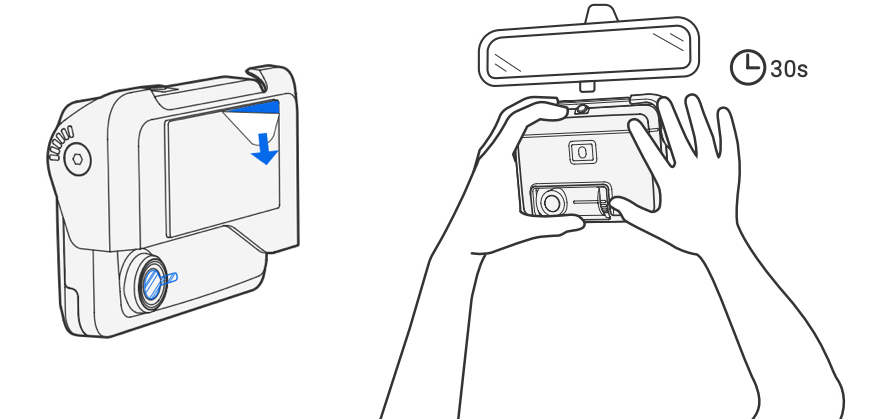

Adhiera la cámara del tablero al parabrisas. Retire el revestimiento adhesivo y presione firmemente la cámara contra el parabrisas durante al menos 30 segundos.
Nota
Aplique presión rápidamente y en un solo movimiento. El adhesivo es de un solo uso y, una vez adherido, la cámara del tablero no se puede reposicionar. Para comprar un soporte de reemplazo, solicite el SKU ACC-CM-BMNT en la tienda web o comuníquese con su responsable de cuentas.
-

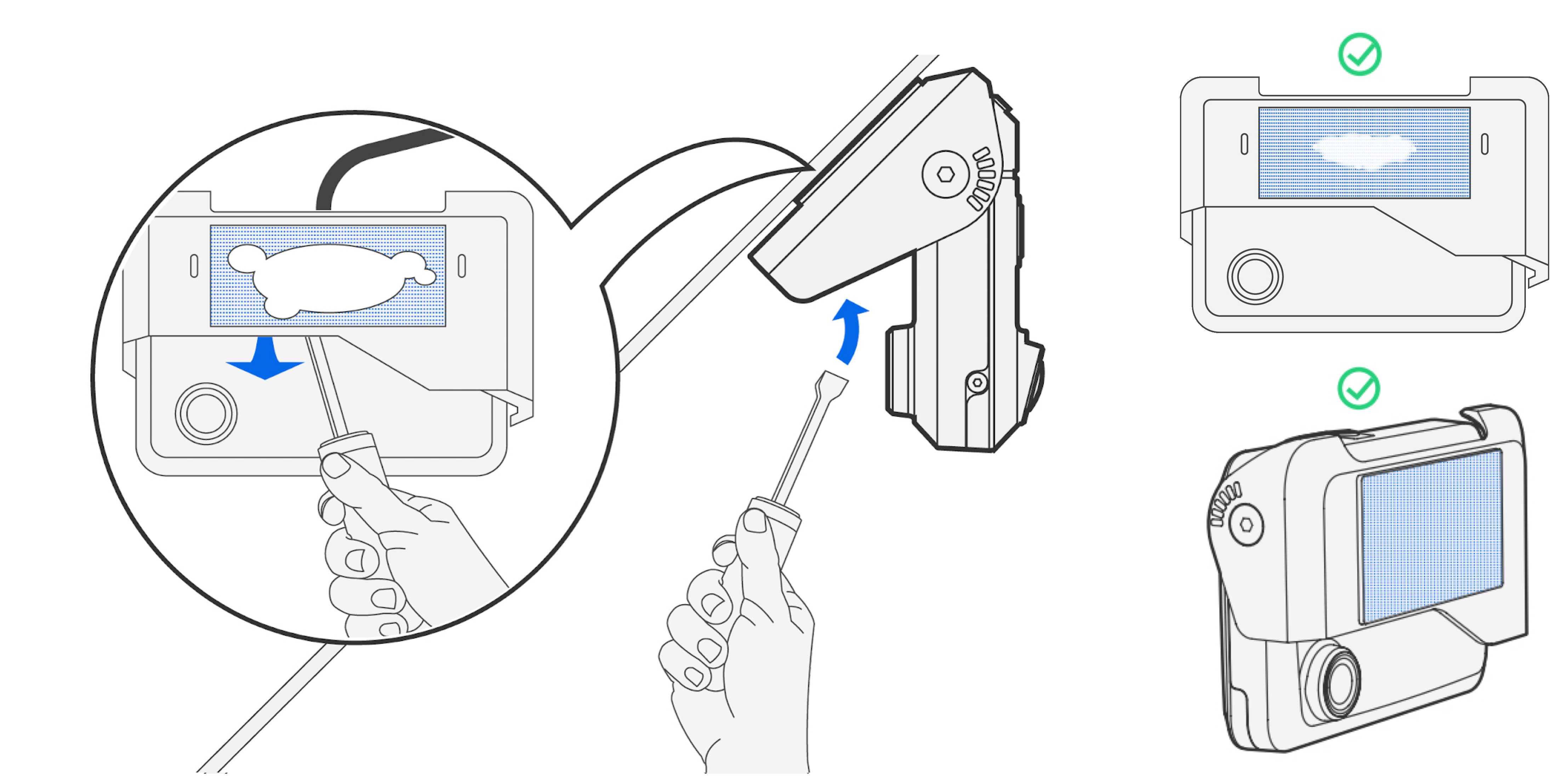

Inspeccione la instalación desde el exterior del vehículo para verificar que la adhesión sea adecuada. Asegúrese de que el perímetro del VHB esté completamente adherido al parabrisas. Una superficie más clara indica el área donde el adhesivo no se ha pegado por completo al parabrisas.
Sugerencia
Para eliminar las burbujas a lo largo del perímetro, use un destornillador de cabeza plana o una pequeña herramienta de palanca para presionarlas suavemente desde el centro del lado posterior del soporte. Es aceptable que un área pequeña con burbujas atrapadas.
-
Prepare y coloque las lentes de la cámara.
-

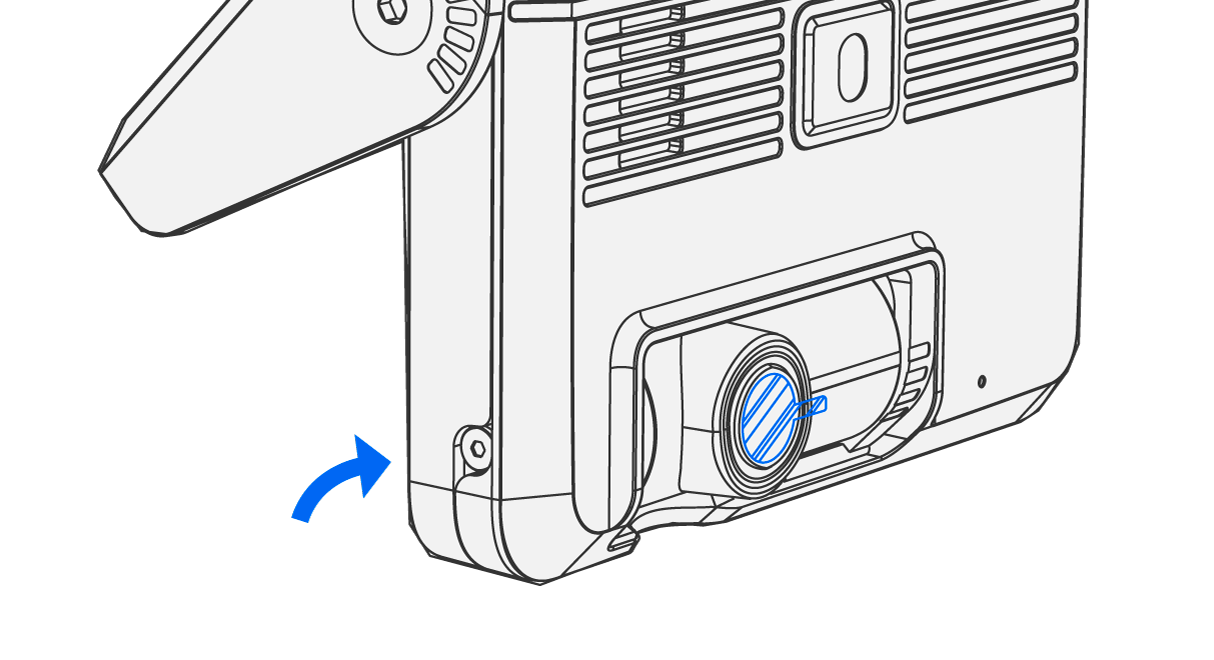

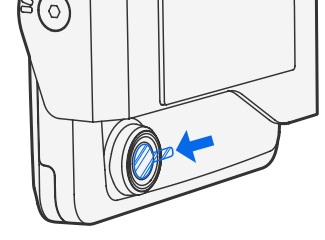

Retire la película protectora de la lente de la cámara orientada hacia la carretera.
-
(Modelo CM34 únicamente) Retire la película protectora de la lente de la cámara orientada hacia el interior.
-

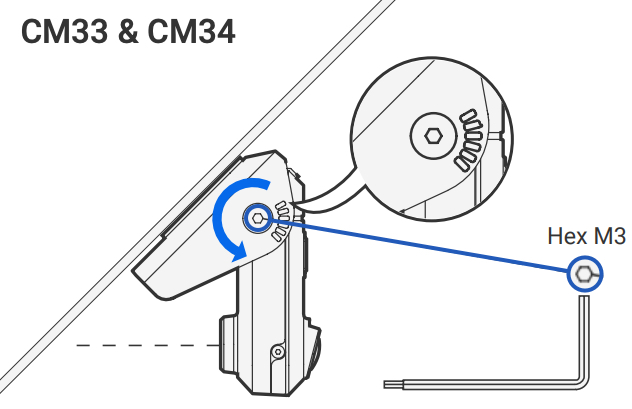

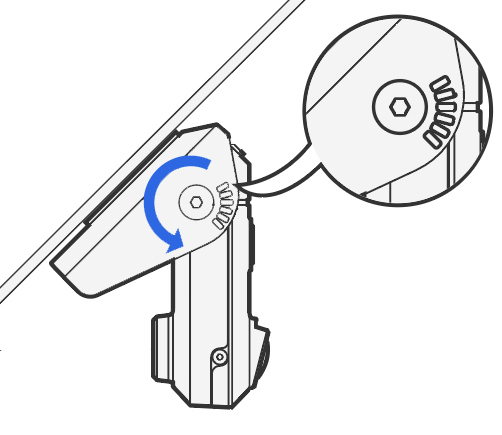

Utilice el extremo más grande (tamaño hexagonal M3) de la llave Allen para aflojar ambos tornillos de montaje antes de realizar el ajuste. Gire el cuerpo de la cámara para que cuelgue perfectamente vertical y luego apriete ligeramente los tornillos. No apriete del todo hasta confirmar la posición de la cámara más adelante en este flujo de trabajo.
-

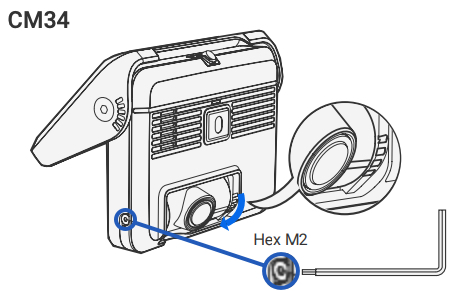

(CM34 únicamente) Utilice el extremo más pequeño (tamaño hexagonal M2) de la llave Allen para aflojar el tornillo de la cámara orientada hacia el interior. Incline la lente hacia el centro de la cabina y luego apriete ligeramente el tornillo. No apriete del todo hasta confirmar la posición de la cámara más adelante en este flujo de trabajo.
-
-
Conecte la cámara de tablero.
-

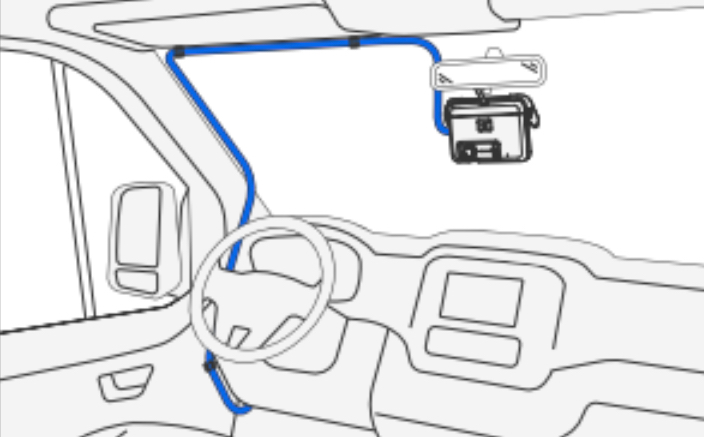

Pase el cable por la parte superior del parabrisas.
Asegure el cable con clips para cables o colóquelo debajo del sello de vidrio del parabrisas, asegurándose de que la ubicación no interfiera con ningún sistema de seguridad del vehículo, como las bolsas de aire.
-
Conecte la cámara al puerto USB del terminal telemático vehicular.
Para obtener los mejores resultados, no enrolle el cable alrededor del terminal telemático vehicular ni lo pase por el cable de diagnóstico.
-
-
Complete la instalación.
-
Encienda el vehículo.
-

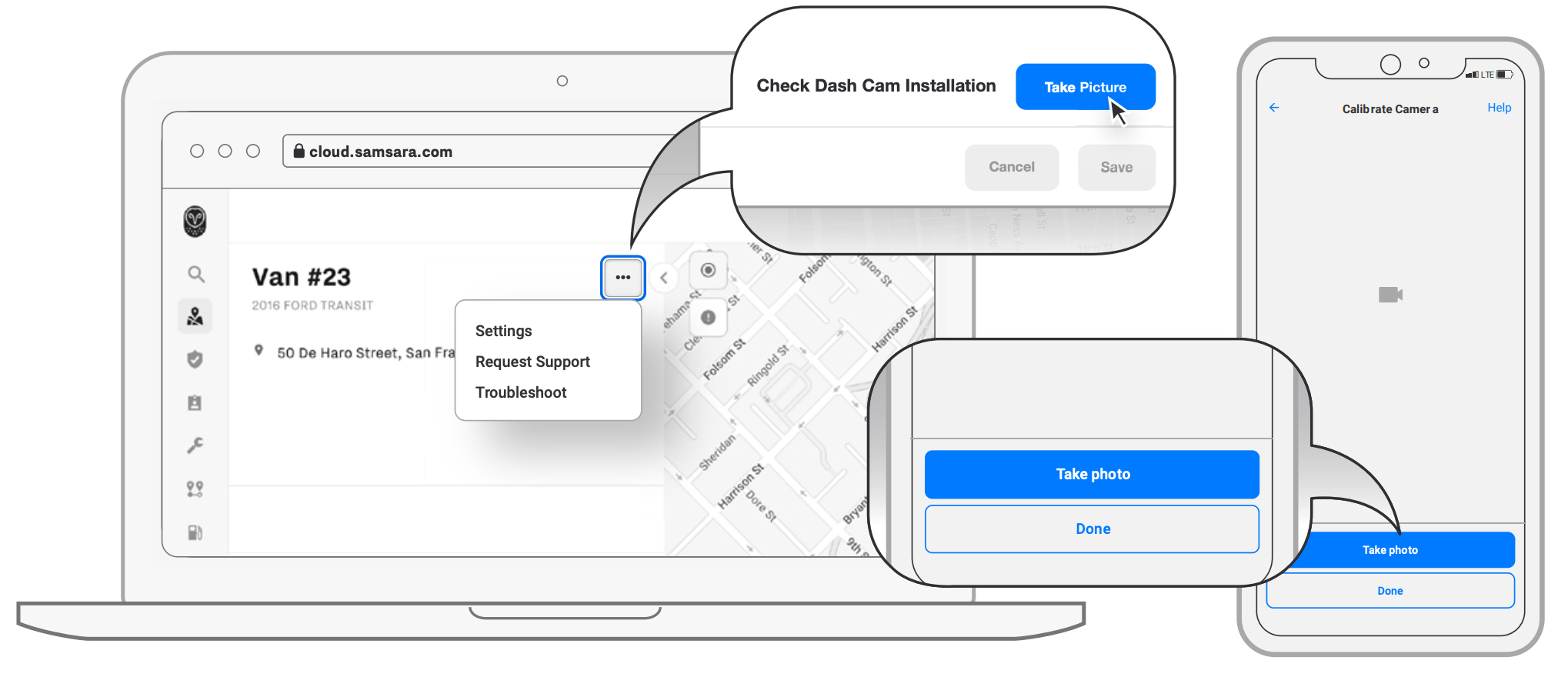

Verifique la instalación:
-
panel de Samsara: Consulte Probar la posición de la cámara de tablero
-
aplicación Samsara Fleet: Consulte Optimizar la instalación de hardware con la aplicación Samsara Fleet

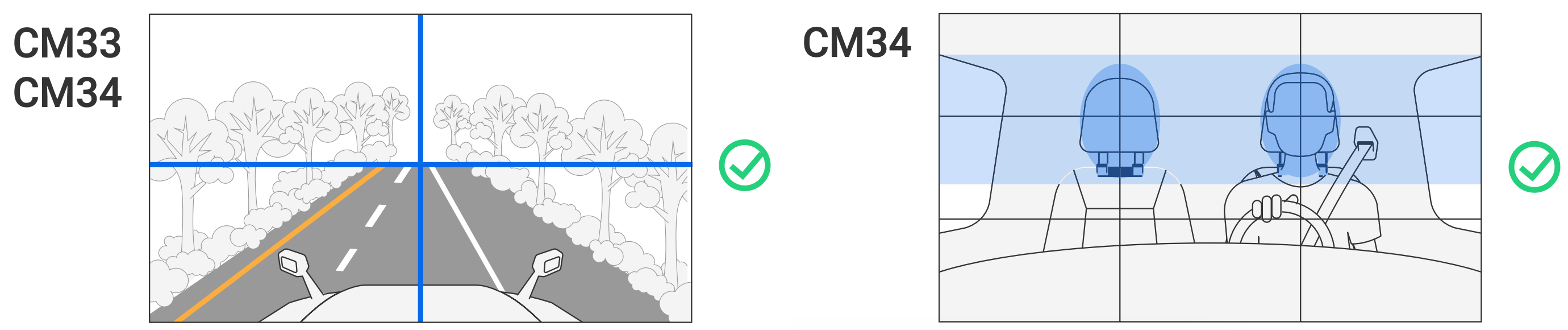

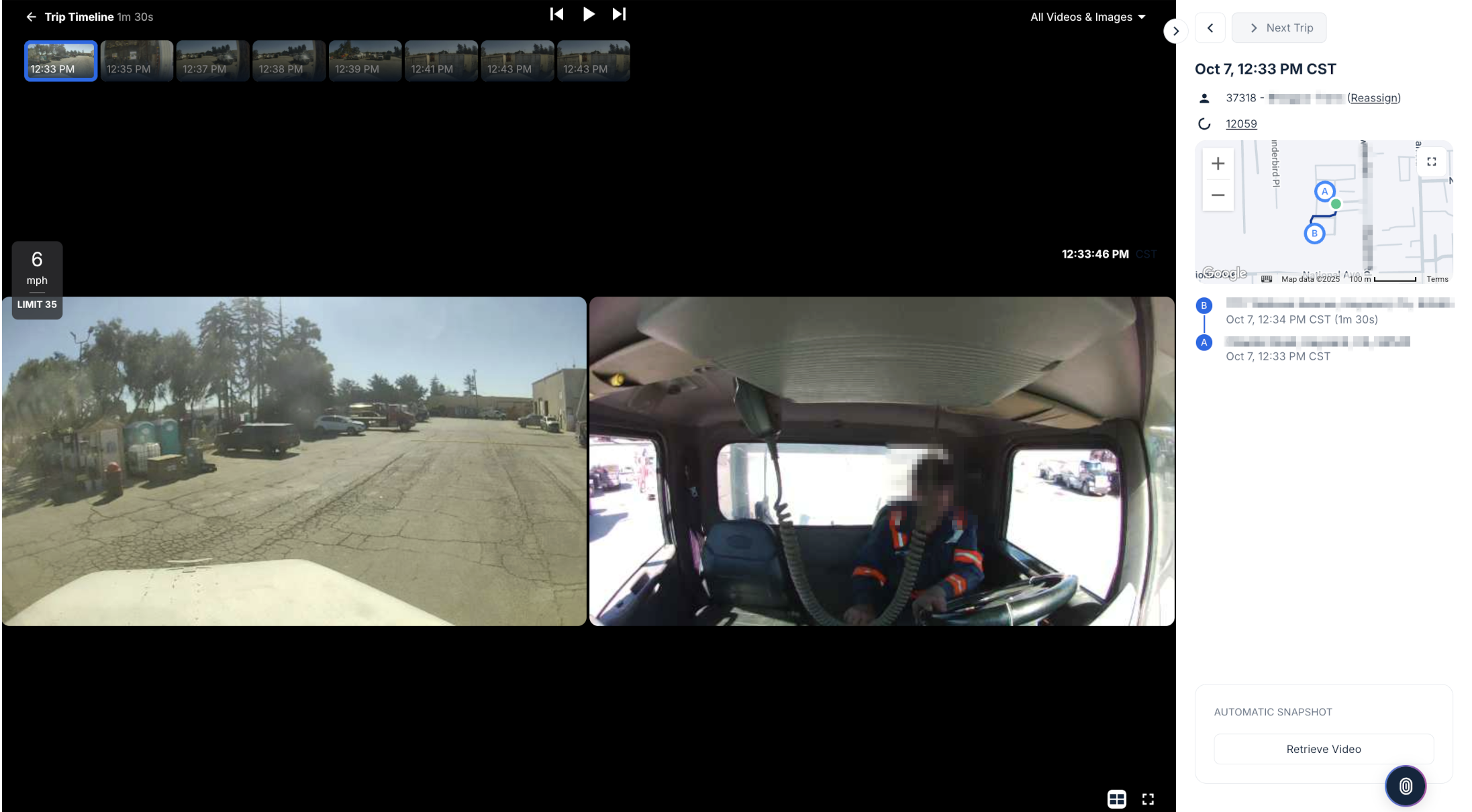

Si no se capturan todos los puntos de interés (vea el siguiente ejemplo), utilice la llave Allen que se proporciona para aflojar la cámara antes de volver a ajustarla. Después de capturar todos los puntos de interés, utilice las llaves Allen para apretar ambos tornillos de bloqueo del montaje y, si corresponde, el tornillo de bloqueo de la cámara interna. No apriete demasiado.
Nota
Es posible que necesite realizar un trayecto corto para que la cámara comience a grabar. Se registra un trayecto cuando el vehículo alcanza las 5 mph (8 km/h).
-
-
(Opcional) Para instalar la cámara del tablero en varios vehículos idénticos en la misma posición, use las líneas de incremento como referencia. Alinee la línea de incremento en el soporte con la línea de alineación en la cámara del tablero para replicar su ángulo. Para el CM34, alinee la línea de incremento en la lente orientada al conductor para replicar el ángulo de orientación del conductor.
¿Tiene más preguntas? Informar de un problema.
-
Esta guía de instalación contiene información típica específica de los productos fabricados en el momento de su publicación. El contenido de esta guía no constituye una garantía y es sólo de referencia. Consulte la legislación y la normativa local aplicable para determinar las restricciones de instalación, en caso de que las haya. Es responsabilidad del instalador cumplir con todas las leyes, ordenanzas y derechos de privacidad aplicables en su jurisdicción al instalar este hardware.
No intente reparar este producto, utilizar piezas de repuesto de terceros con este producto ni modificarlo de otro modo, excepto de acuerdo con los manuales del producto o según las instrucciones de Samsara. No hacerlo puede causar daños a la propiedad, provocar lesiones físicas o anular la garantía del producto.
Cualquier instalación que no esté de acuerdo con las instrucciones de la guía de instalación o de otro modo en la Documentación o el uso de este producto que no sea el descrito por la clasificación IP relevante o las condiciones de operación recomendadas puede resultar en tiempo de inactividad inesperado, falla del sistema, lesiones físicas o daños a la propiedad. incluyendo daños por agua. No seguir estas instrucciones podría provocar lesiones graves o la muerte.
Este hardware y cualquier software asociado pueden no ser compatibles con productos y/o servicios de terceros y pueden interferir con las operaciones o anular las garantías de dichos productos y/o servicios de terceros.
No instale ni ajuste herrajes mientras conduce u opera el vehículo. No instale este hardware en una ubicación que pueda interferir con la visibilidad del conductor, el funcionamiento de los controles del vehículo, ni sobre o cerca de paneles de bolsas de aire o dentro del rango de funcionamiento de una bolsa de aire.
No instale este hardware sobre o cerca de materiales inflamables o peligrosos. Este hardware puede explotar si se coloca cerca de materiales inflamables u otros materiales peligrosos, creando un riesgo de incendio, quemaduras, descargas eléctricas u otras lesiones graves.
Este producto incluye condensadores, que pueden presentar un riesgo potencial de incendio, explosión, descarga eléctrica o quemaduras. No toque ningún condensador dentro de este hardware.
Preste siempre atención a su entorno y conduzca con seguridad, cumpla con todas las leyes de tránsito y observe la carretera y las condiciones de conducción en todo momento. No confíe en el producto para alertar al conductor sobre riesgos de seguridad o para evitar choques. Es posible que el hardware y el software asociado no funcionen según lo previsto dependiendo de las condiciones de la carretera, otros vehículos, el clima y otros factores.
Este dispositivo cumple con la parte 15 de las normas de la FCC. La operación está sujeta a las dos condiciones siguientes: (1) Este dispositivo no puede causar interferencias dañinas y (2) este dispositivo debe aceptar cualquier interferencia recibida, incluidas las interferencias que puedan causar un funcionamiento no deseado.
Este dispositivo cumple con los estándares RSS exentos de licencia de ISED Canadá. La operación está sujeta a las dos condiciones siguientes: (1) este dispositivo no puede causar interferencias y (2) este dispositivo debe aceptar cualquier interferencia, incluida la interferencia que pueda causar un funcionamiento no deseado del dispositivo.
|
|
Este símbolo en los productos y/o documentos adjuntos significa que los productos eléctricos y electrónicos usados no deben mezclarse con la basura doméstica general. Para un tratamiento, recuperación y reciclaje adecuados, lleve este producto a los puntos de recolección designados donde será aceptado sin cargo. |
