Configurar un controlador Rexroth

Asegúrese de tener el cable de telemática Rexroth correcto.

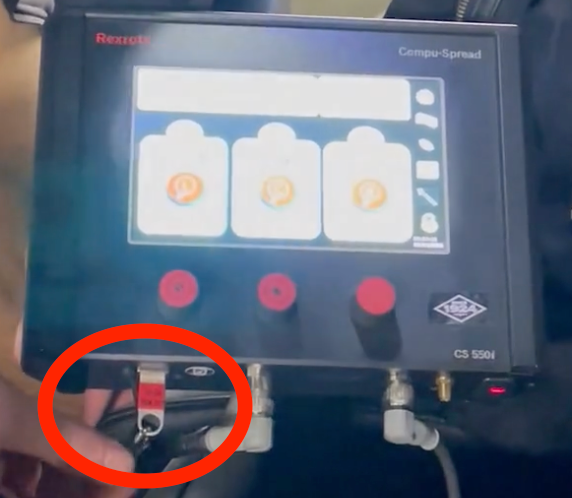

El cable GPS de Rexroth se conecta al puerto auxiliar en la parte inferior izquierda de la unidad de visualización. Si no hay un cable allí, necesitará contactar a su distribuidor de Rexroth para comprar cualquiera de los siguientes:

Conecte el cable del esparcidor Samsara al cable GPS de Rexroth.

Cada modelo de cable necesita un adaptador de serie macho a macho específico. Puede identificar el adaptador correcto por el número de serie del cable, que está impreso en una etiqueta de cinta blanca cerca del punto donde el cable Rexroth se conecta al puerto ACC del controlador del esparcidor.

• Número de serie del cable R987400008: Use un adaptador nulo (adaptador serial macho a macho de color naranja) y conéctelo al lado hembra del cable de telemática Rexroth. El otro lado del cable Samsara se conecta al terminal telemático vehicular Samsara.

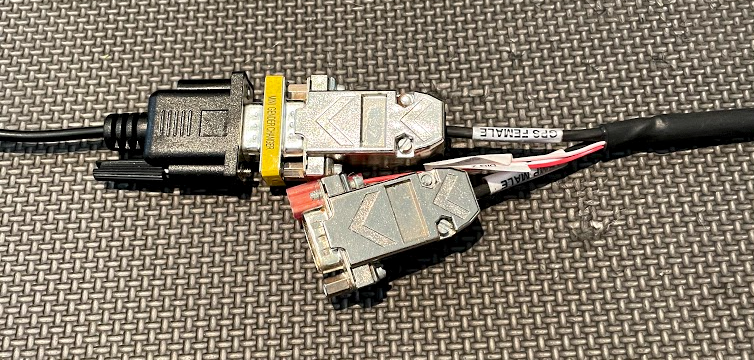

• Número de serie del cable R987376776: Use un adaptador directo (adaptador serial macho a macho amarillo) y conéctelo al lado hembra del cable de telemática Rexroth. El adaptador no está incluido con el cable RS232 de Samsara y debe comprarse por separado. El otro lado del cable de Samsara se conecta al terminal telemático vehicular de Samsara.

Configure el controlador.

1. Utilice la llave de configuración USB para abrir el menú de configuración de Rexroth.

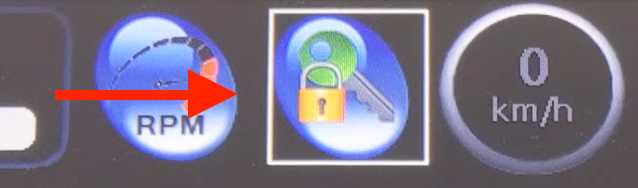

2. Presione el símbolo del candado para entrar en modo de programación.

3. Accede al menú a través del ícono de engranaje en la esquina superior derecha de la pantalla.

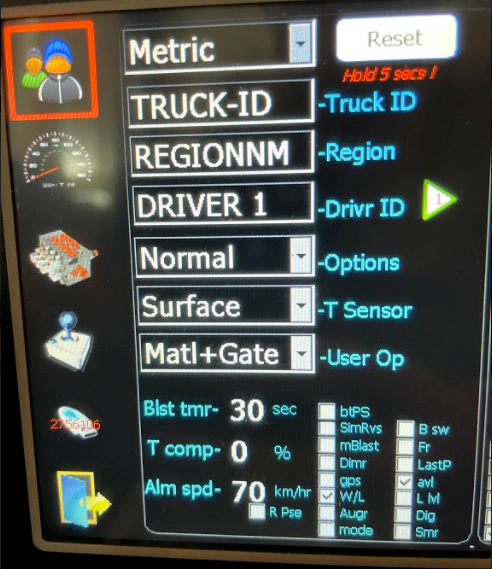

4. Verifique la configuración.

   • Seleccione avl para habilitar la interfaz de ubicación activa de vehículos.

   • Borre GPS, si está habilitado.

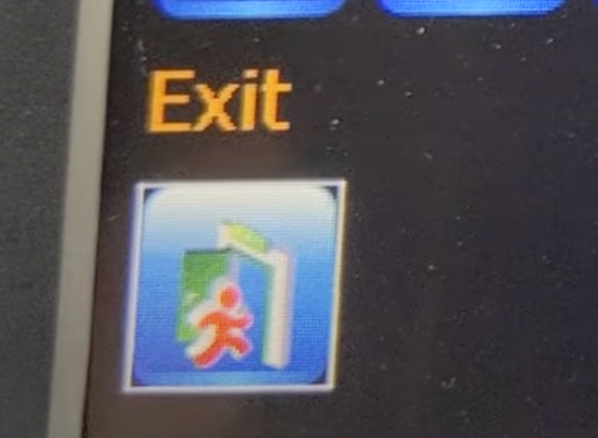

5. Salga del modo de programación para guardar los cambios.

6. Reinicie el controlador CS de Rexroth.

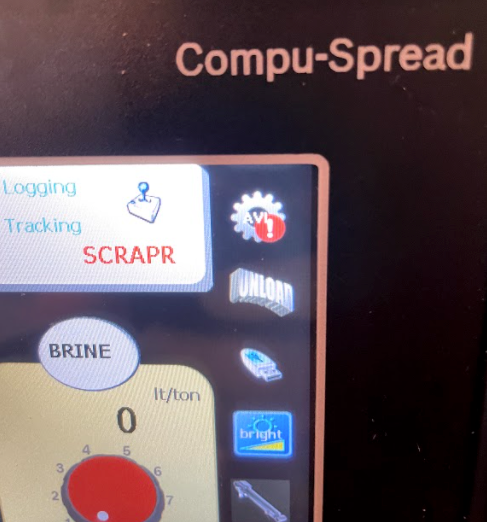

   El símbolo AVL debe aparecer sobre el engrane en la pantalla de inicio.

   Si el símbolo AVL no está activo en la pantalla de inicio, asegúrese de que el cable Samsara RS-232 esté bien conectado al cable GPS de Rexroth con el adaptador correcto.

Verifique que Samsara esté recibiendo los datos del esparcidor.

1. Encienda el vehículo y gira el dial del controlador del esparcidor a cualquier cantidad.

2. Desde la página de Vista general en su panel de Samsara, busque y luego seleccione el vehículo en la lista que desea probar.

3. Desde el menú desplegable de Datos estadísticos, seleccione Esparcidor y asegúrese de que el selector de fecha esté configurado para mostrar datos de Hoy.

4. Verifique que el gráfico muestre los datos de material informados por su controlador de esparcidor.

Asegúrese de tener el cable de telemática Rexroth correcto.

El cable GPS de Rexroth se conecta al puerto auxiliar en la parte inferior izquierda de la unidad de visualización. Si no hay un cable allí, necesitará contactar a su distribuidor de Rexroth para comprar cualquiera de los siguientes:

Conecte el cable del esparcidor Samsara al cable GPS de Rexroth.

Cada modelo de cable necesita un adaptador de serie macho a macho específico. Puede identificar el adaptador correcto por el número de serie del cable, que está impreso en una etiqueta de cinta blanca cerca del punto donde el cable Rexroth se conecta al puerto ACC del controlador del esparcidor.

• Número de serie del cable R987400008: Use un adaptador nulo (adaptador serial macho a macho de color naranja) y conéctelo al lado hembra del cable de telemática Rexroth. El otro lado del cable Samsara se conecta al terminal telemático vehicular Samsara.

• Número de serie del cable R987376776: Use un adaptador directo (adaptador serial macho a macho amarillo) y conéctelo al lado hembra del cable de telemática Rexroth. El adaptador no está incluido con el cable RS232 de Samsara y debe comprarse por separado. El otro lado del cable de Samsara se conecta al terminal telemático vehicular de Samsara.

Configure el controlador.

1. Utilice la llave de configuración USB para abrir el menú de configuración de Rexroth.

2. Presione el símbolo del candado para entrar en modo de programación.

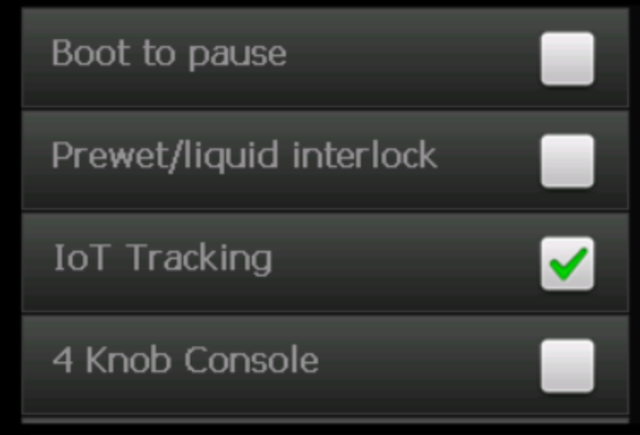

3. Asegúrese de que el Seguimiento de IoT esté habilitado en la configuración del controlador Rexroth.

4. Salga del modo de programación para guardar los cambios.

5. Reinicie el controlador CS de Rexroth.

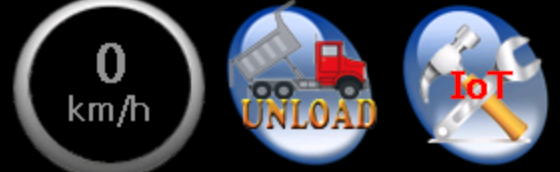

   El símbolo de IoT debe aparecer sobre la marcha en la pantalla de inicio.

   Si el símbolo de IoT no está activo en la pantalla de inicio, asegúrese de que el cable Samsara RS-232 esté bien conectado al cable GPS de Rexroth con el adaptador correcto.

Verifique que Samsara esté recibiendo los datos del esparcidor.

1. Encienda el vehículo y gira el dial del controlador del esparcidor a cualquier cantidad.

2. Desde la página de Vista general en su panel de Samsara, busque y luego seleccione el vehículo en la lista que desea probar.

3. Desde el menú desplegable de Datos estadísticos, seleccione Esparcidor y asegúrese de que el selector de fecha esté configurado para mostrar datos de Hoy.

4. Verifique que el gráfico muestre los datos de material informados por su controlador de esparcidor.
