Installationsanleitung für Fischaugenkameras zur Vogelperspektive

Stellen Sie die folgenden Geräte und Werkzeuge zusammen, bevor Sie beginnen.

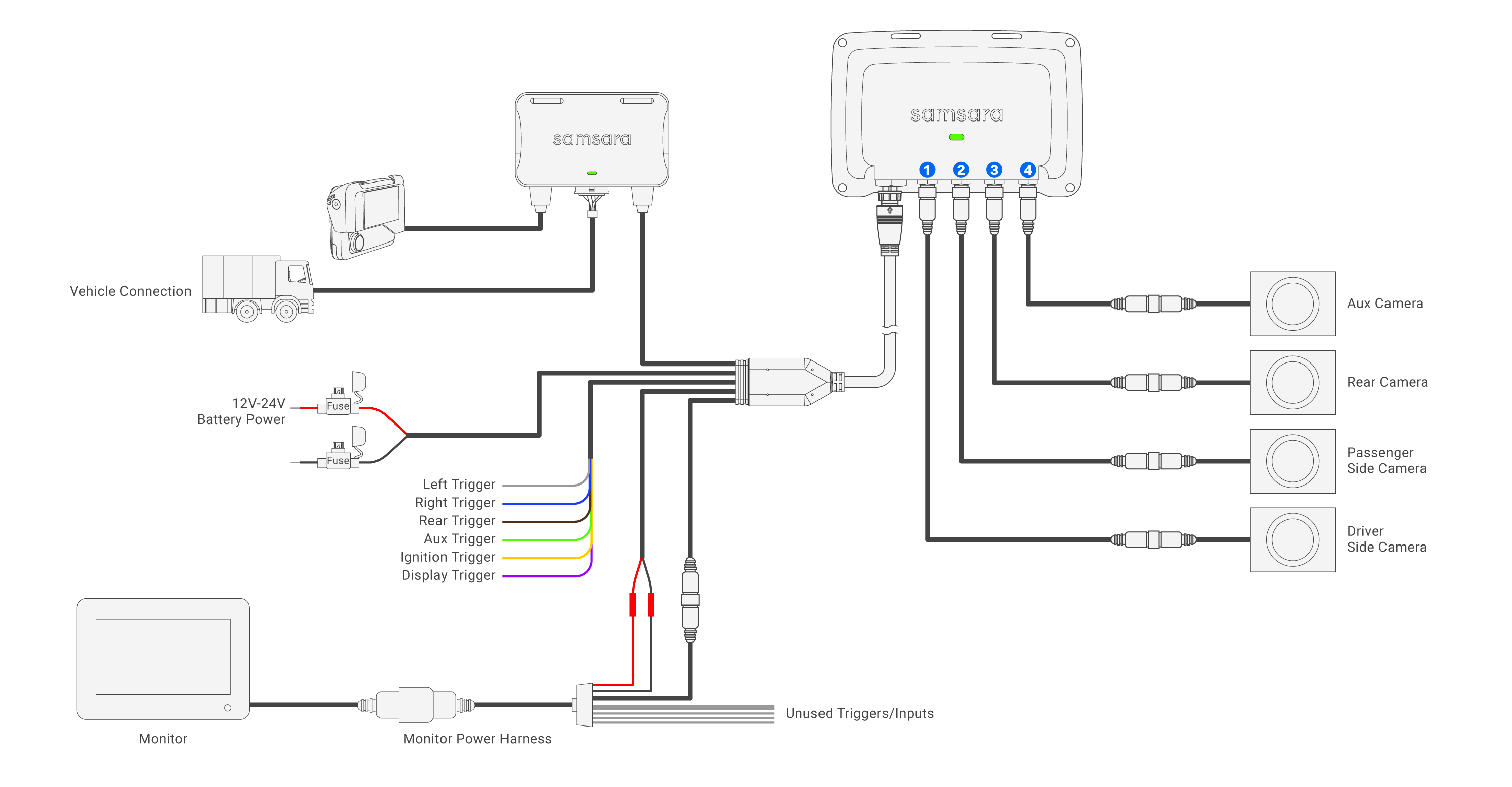

Führen Sie zunächst die Installationsanleitung für den KI-Multikamera-Hub vollständig aus, einschließlich der Installation des Fahrzeug-Gateways, der Dashcam, des Hubs und gegebenenfalls des Auslöserkabels, bevor Sie die vier Fischaugenkameras installieren.

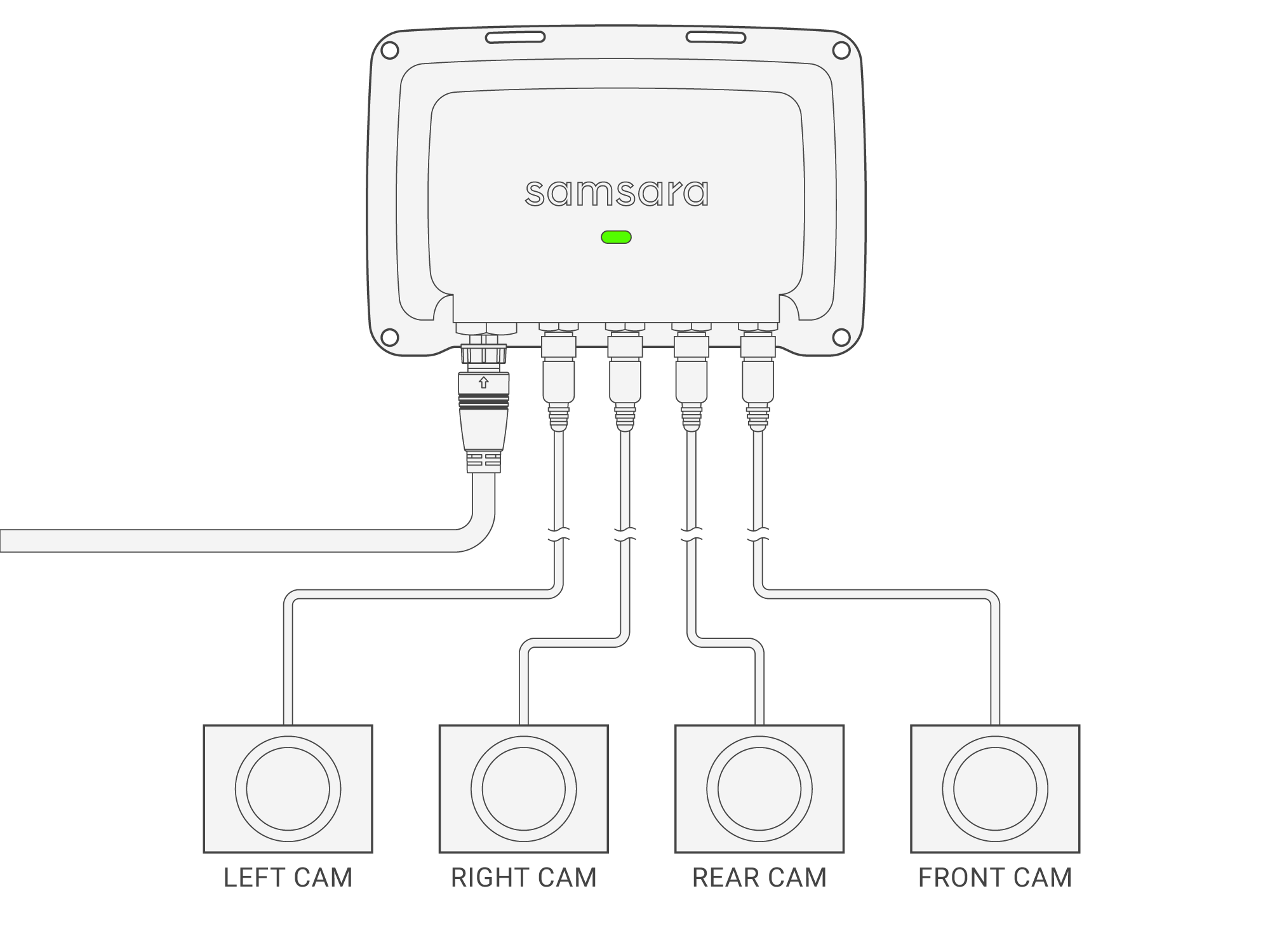

Wenn Sie GX12-Kamerakabel für die Vogelperspektive mit dem Hub verbinden, verwenden Sie die Anschlüsse in dieser Reihenfolge von links nach rechts: links, rechts, hinten, vorne. Nachdem Sie die Kamerarollen zugewiesen haben, können Sie diese in den Geräteeinstellungen nicht mehr ändern.

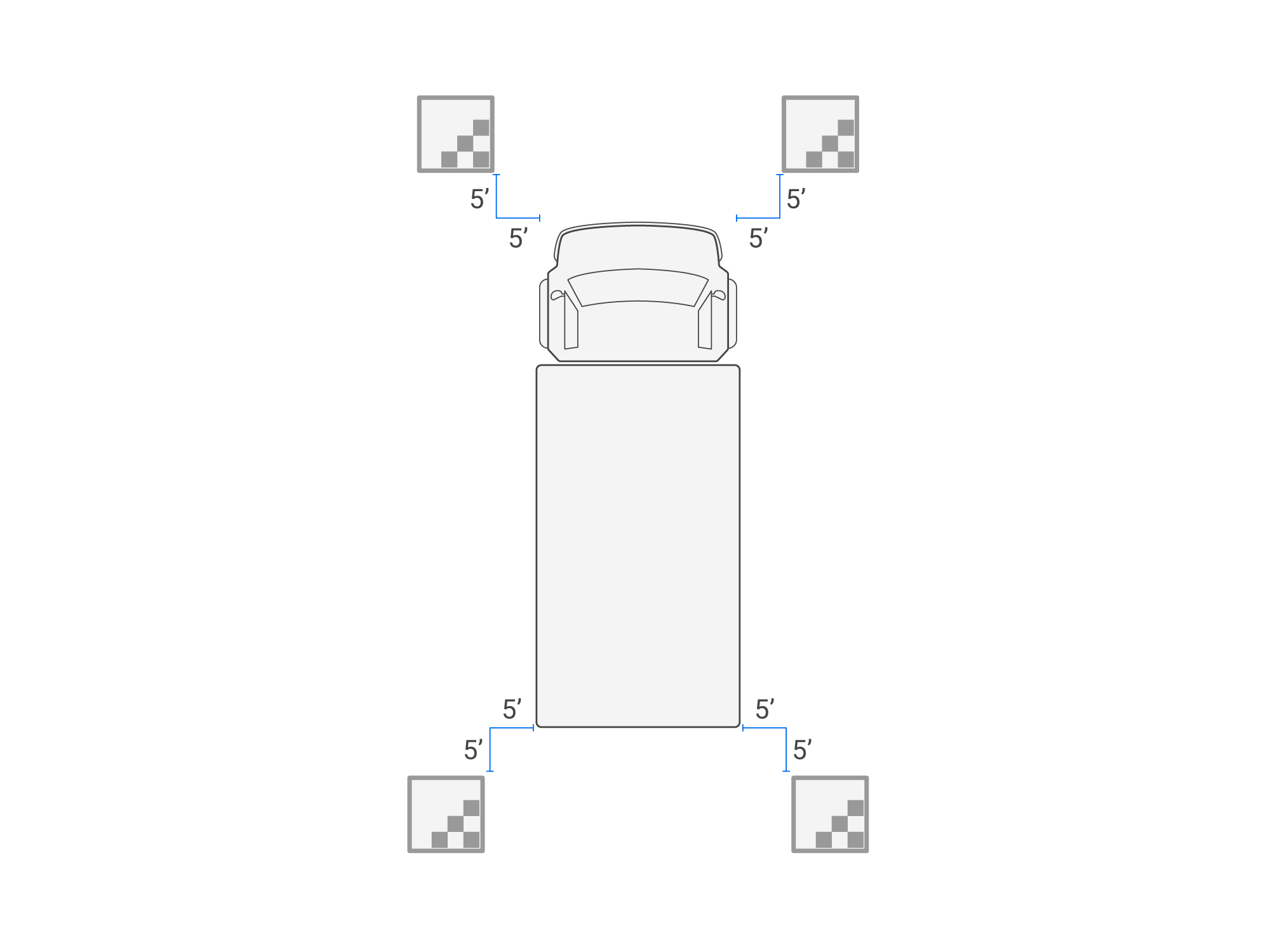

Platzieren Sie die vier Kalibrierungsmatten ungefähr 1,5 m (5 ft) von jeder Ecke des Installationsfahrzeugs entfernt. Sie können die Position der Matten bei Bedarf anpassen. Vor der Kalibrierung muss jedoch jede Kamera zwei der vier Matten ohne Sichtbehinderungen erkennen können.

Richten Sie entweder einen 10-Zoll- oder einen 7-Zoll-Monitor ein, um die Feeds Ihrer Fischaugenkameras anzuzeigen:

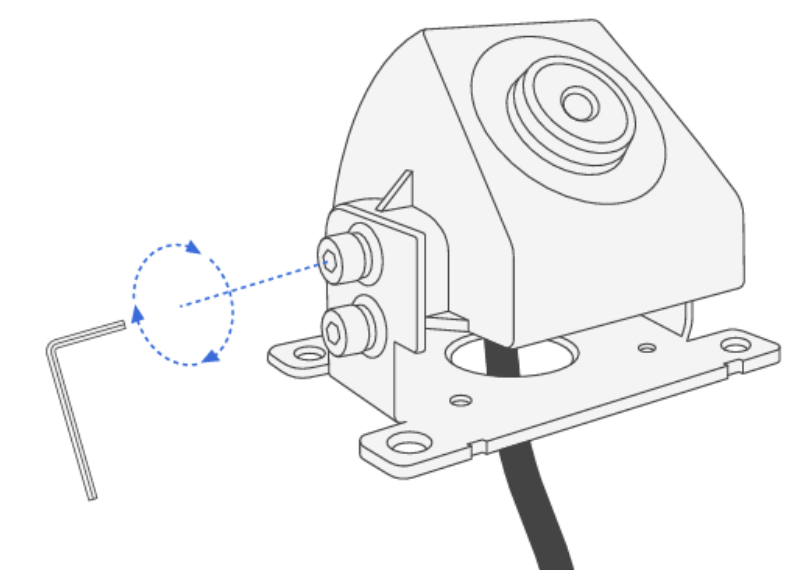

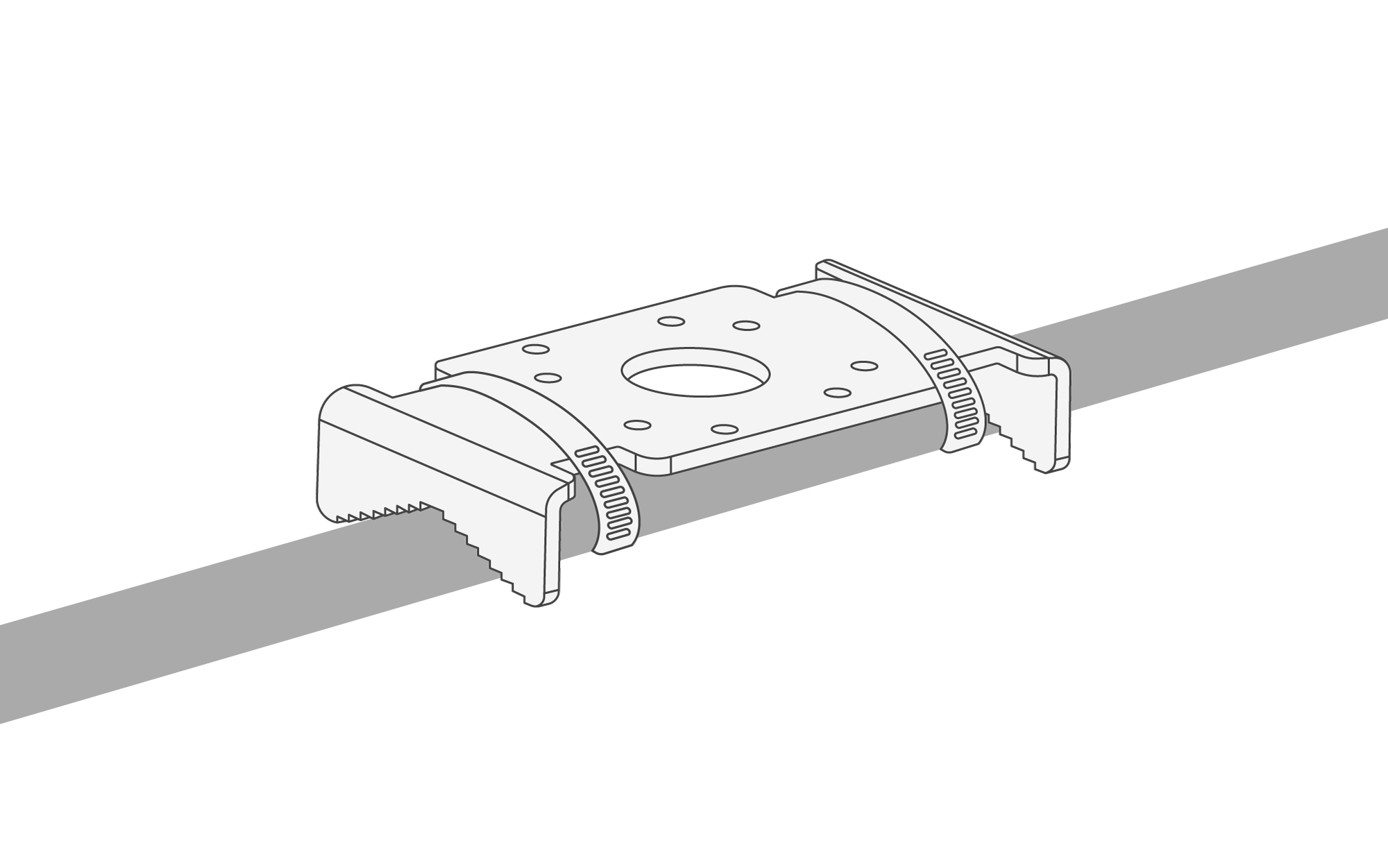

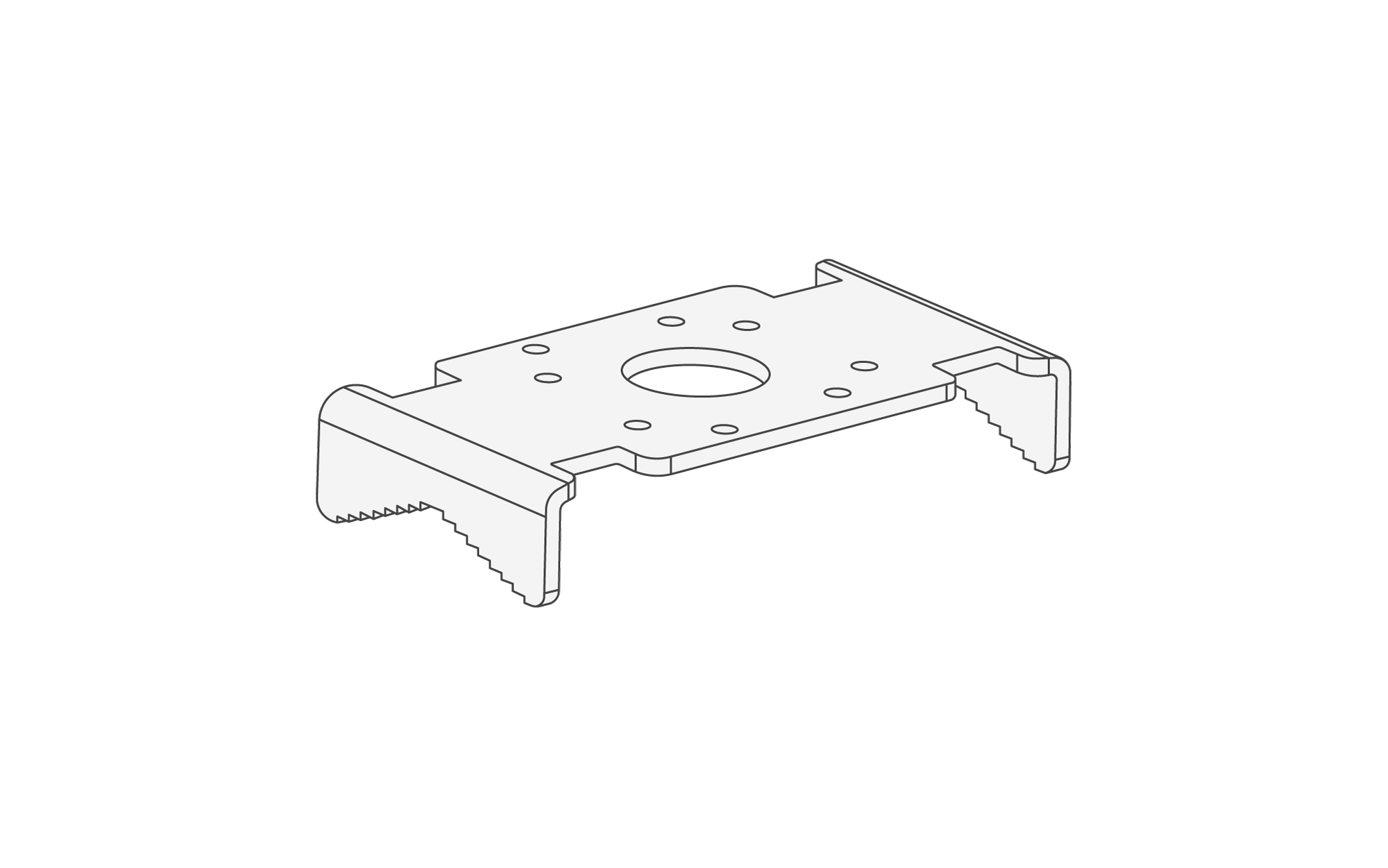

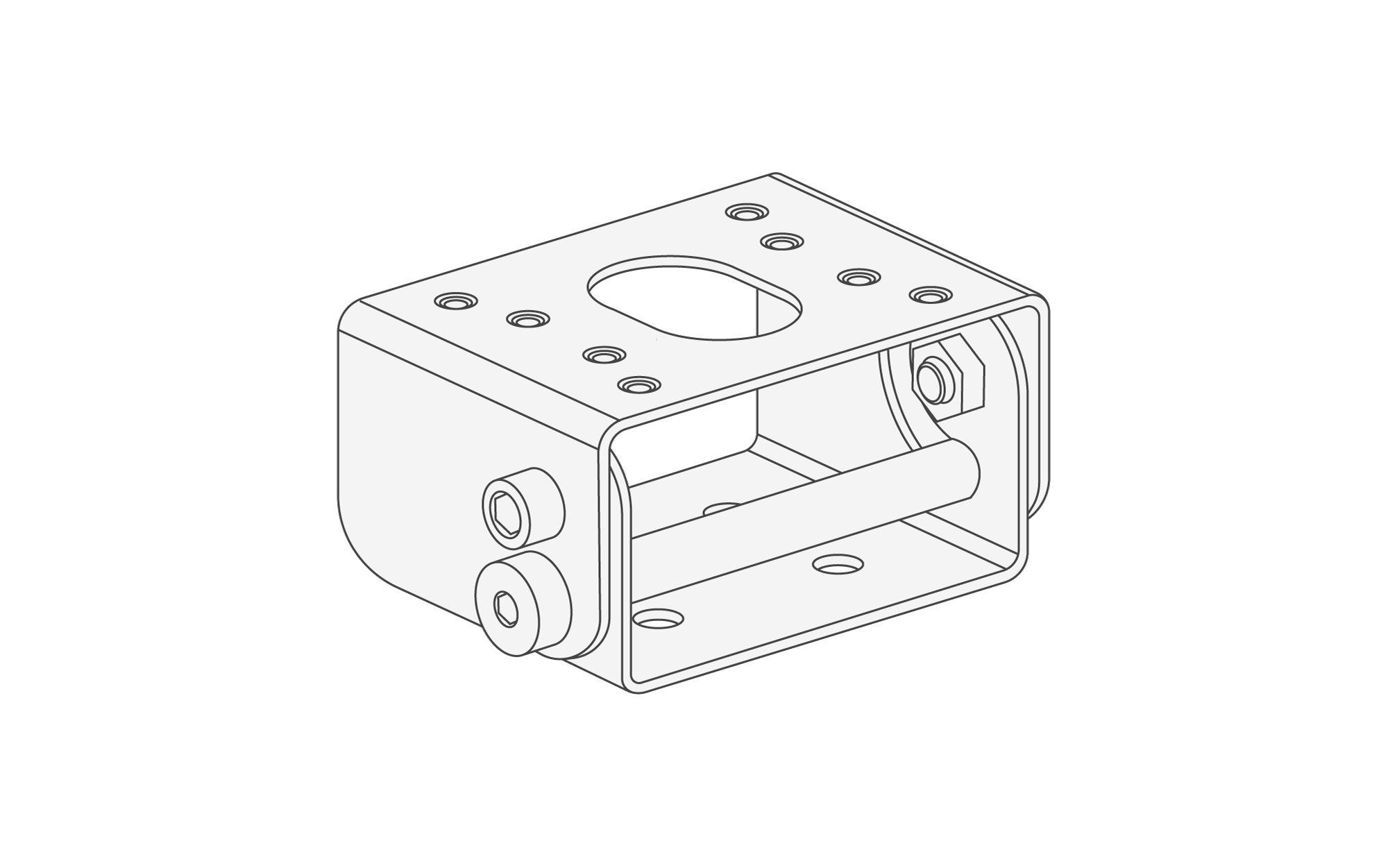

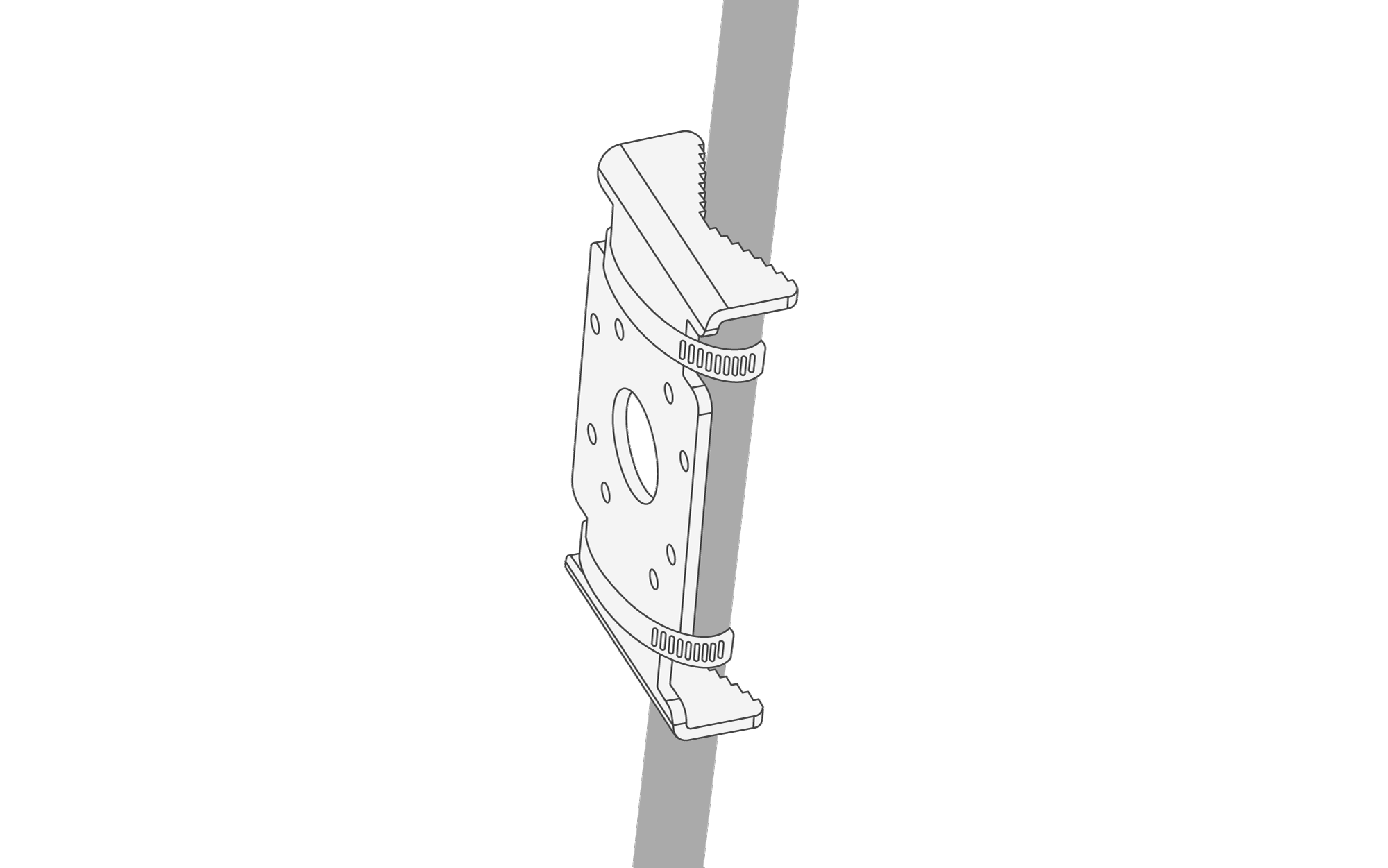

Nachdem die Erstkalibrierung erfolgreich war, montieren Sie jede Kamera dauerhaft mit einer der im folgenden Abschnitt beschriebenen Methoden. Montieren Sie Kameras grundsätzlich auf ebenen, vertikalen Flächen. Wenn die baulichen Gegebenheiten eine direkte Montage verhindern, empfehlen wir die Verwendung einer 90°-Neigungs-Halterung oder einer Schellenhalterung (Mastmontage).

Diese Installationsanleitung enthält typische Informationen, die für Produkte spezifisch sind, die zum Zeitpunkt ihrer Veröffentlichung hergestellt wurden. Der Inhalt dieses Leitfadens stellt keine Garantie dar und dient nur als Referenz. Konsultieren Sie die geltenden lokalen Gesetze und Verordnungen, um etwaige Installationsbeschränkungen zu ermitteln. Es liegt in der Verantwortung der installierenden Person, bei der Installation dieser Hardware alle geltenden Gesetze, Vorschriften und Datenschutzrechte in Ihrem Zuständigkeitsbereich einzuhalten.

Versuchen Sie nicht, dieses Produkt zu reparieren, Ersatzteile von Drittanbietern mit diesem Produkt zu verwenden, dieses Produkt zu öffnen oder anderweitig zu modifizieren, es sei denn, dies erfolgt gemäß den Produktanleitungen oder wie anderweitig von Samsara angewiesen. Das Versäumnis, dies zu tun, kann zu Sachschäden führen, körperliche Verletzungen verursachen oder Ihre Produktgarantie ungültig machen.

Eine Installation, die nicht den Anweisungen in dieser Installationsanleitung oder der sonstigen Dokumentation entspricht, oder eine Verwendung dieses Produkts außerhalb der angegebenen IP-Schutzart oder der empfohlenen Betriebsbedingungen kann zu unerwarteten Ausfallzeiten, Systemfehlern, Verletzungen oder Sachschäden einschließlich Wasserschäden führen. Das Nichtbefolgen dieser Anweisungen kann zu schweren Verletzungen oder zum Tod führen.

Diese Hardware und die zugehörige Software sind möglicherweise nicht mit Produkten und/oder Dienstleistungen von Drittanbietern kompatibel und können den Betrieb solcher Produkte und/oder Dienstleistungen beeinträchtigen oder Garantien für solche Produkte und/oder Dienstleistungen von Drittanbietern erlöschen lassen.

Installieren Sie keine Hardware, während das Fahrzeug ungesichert oder eingeschaltet ist, es sei denn, die Installationsanleitung weist Sie an, das Fahrzeug einzuschalten. Installieren oder justieren Sie keine Hardware während des Fahrens oder des Betriebs des Fahrzeugs. Installieren Sie diese Hardware nicht an einem Standort, der die Sicht des Fahrers oder die Bedienung der Fahrzeugsteuerungen beeinträchtigen könnte, und auch nicht auf oder in der Nähe von Airbag-Paneelen oder innerhalb des Entfaltungsbereichs eines Airbags.

Installieren Sie diese Hardware nicht auf oder in der Nähe von brennbaren oder anderweitig gefährlichen Materialien. Diese Hardware kann platzen, wenn sie in der Nähe von entzündlichen oder anderen gefährlichen Materialien platziert wird, was ein Risiko von Feuer, Verbrennungen, Stromschlägen oder anderen schweren Verletzungen darstellt.

Dieses Produkt enthält Kondensatoren, die ein potenzielles Brand-, Explosions-, Stromschlag- oder Verbrennungsrisiko darstellen können. Berühren Sie keine Kondensatoren innerhalb dieser Hardware.

Achten Sie stets auf Ihre Umgebung und fahren Sie vorsichtig. Halten Sie alle Verkehrsregeln ein und passen Sie Ihre Fahrweise stets den Gegebenheiten an. Verlassen Sie sich nicht darauf, dass das Produkt vor Gefahren warnt oder Kollisionen verhindert. Die Hardware und zugehörige Software funktionieren möglicherweise nicht wie vorgesehen – abhängig von Straßenverhältnissen, anderen Fahrzeugen, Witterung und weiteren Faktoren.

Die Hardware kann Wasserschäden erleiden, wenn die Dichtung beschädigt ist. Verwenden Sie sie nicht, wenn die Dichtung beschädigt erscheint.

Halten Sie diese Hardware zwischen -31°F und 167°F (-45°C und 75°C). Das Versäumnis, diese Hardware im angegebenen Temperaturbereich zu halten, kann zu Sicherheitsrisiken führen.

Bei Nichtbeachtung der Montageanweisungen besteht die Gefahr von Verletzungen oder Sachschäden durch herabfallende Gegenstände. Wenn Sie die Hardware an einer Gebäudewand montieren, überprüfen Sie die Verkabelung oder die Rohrleitungen, bevor Sie Löcher bohren.

Konsultieren Sie die örtlichen Bauvorschriften und Sicherheitsbestimmungen, bevor Sie die Hardware an eine Steckdose oder ein bestehendes elektrisches System anschließen. Der Benutzer ist dafür verantwortlich, alle geltenden Bauvorschriften und Bestimmungen einzuhalten. Konsultieren Sie einen Elektriker, bevor Sie die Hardware an eine Steckdose oder ein bestehendes elektrisches System anschließen. Eine unsachgemäße Installation kann ein Risiko für Stromschlag, elektrischen Schlag und andere körperliche Verletzungen darstellen.

Dieses Gerät erfüllt Teil 15 der FCC-Vorschriften. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Störungen verursachen. (2) Dieses Gerät muss jegliche empfangene Störung akzeptieren, einschließlich solcher, die zu einem unerwünschten Betrieb führen können.

Dieses Gerät entspricht den lizenzfreien RSS-Standards von ISED Canada. Der Betrieb unterliegt folgenden zwei Bedingungen: (1) Dieses Gerät darf keine Störungen verursachen und (2) dieses Gerät muss jegliche Störungen akzeptieren, einschließlich Störungen, die einen unerwünschten Betrieb des Geräts verursachen können.

Dieses Symbol auf dem Produkt bzw. den Begleitunterlagen bedeutet, dass gebrauchte Elektro- und Elektronikgeräte nicht mit dem normalen Hausmüll entsorgt werden dürfen. Zur ordnungsgemäßen Entsorgung, Rückgewinnung und Wiederverwertung bringen Sie dieses Produkt bitte zu einer ausgewiesenen Sammelstelle, wo es kostenlos angenommen wird.
