Siehe die folgenden Abschnitte für Beispiele von Zugangspunkten an Fahrzeugen und betriebenen Assets, die das kontaktlose CAN-Lesen unterstützen:
|
|
|
-
Diagnosekabel: Lkw
-

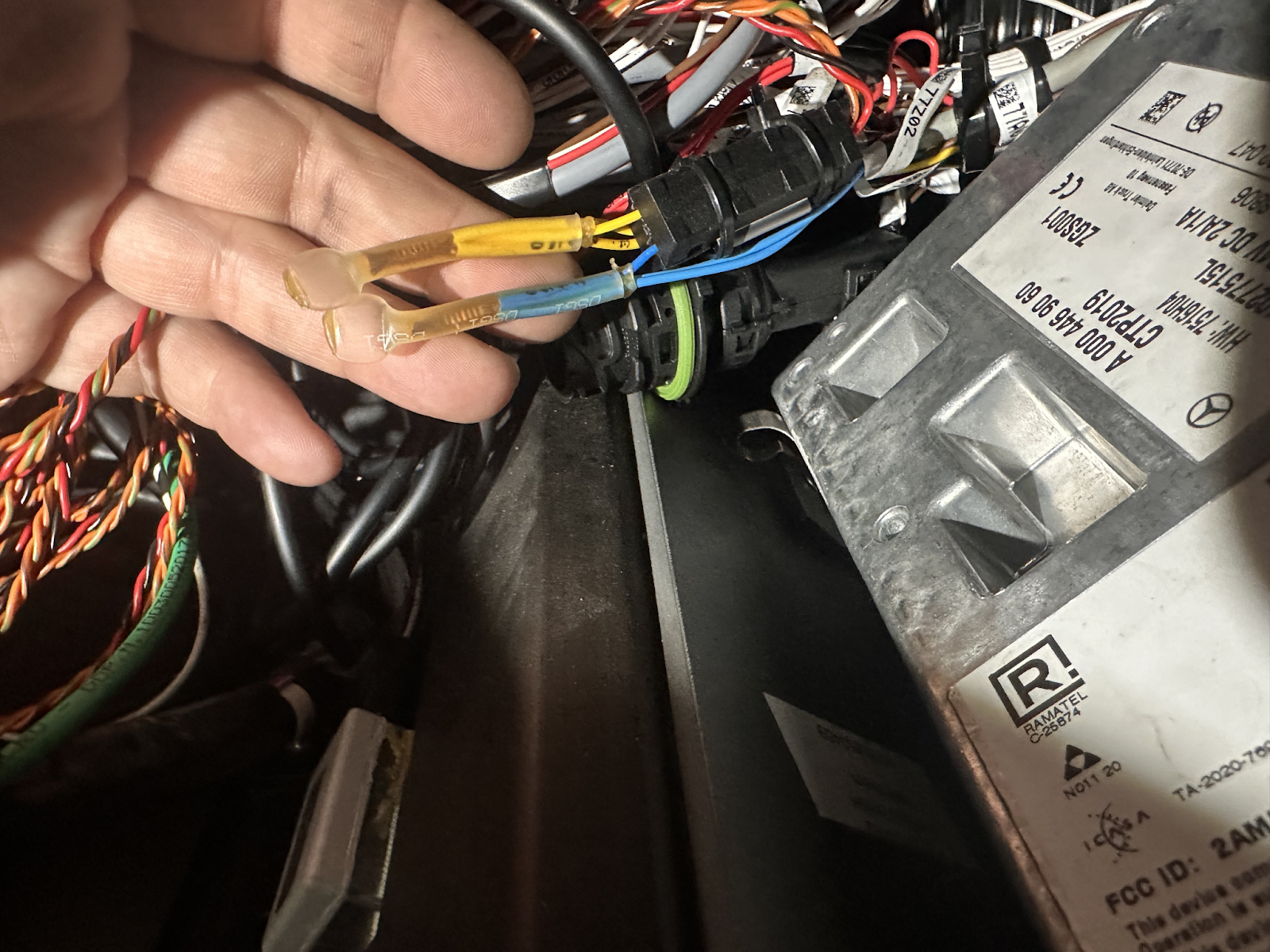

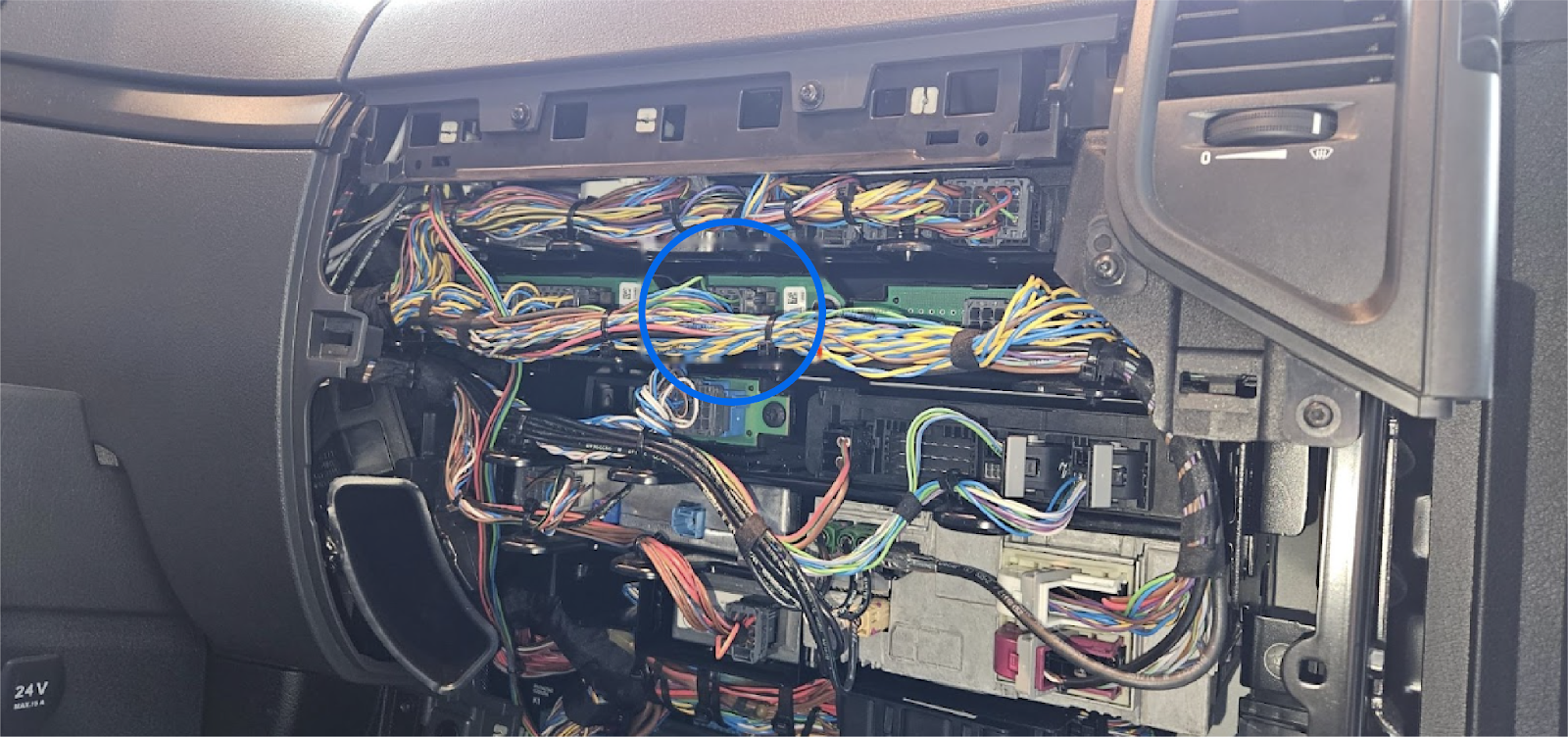

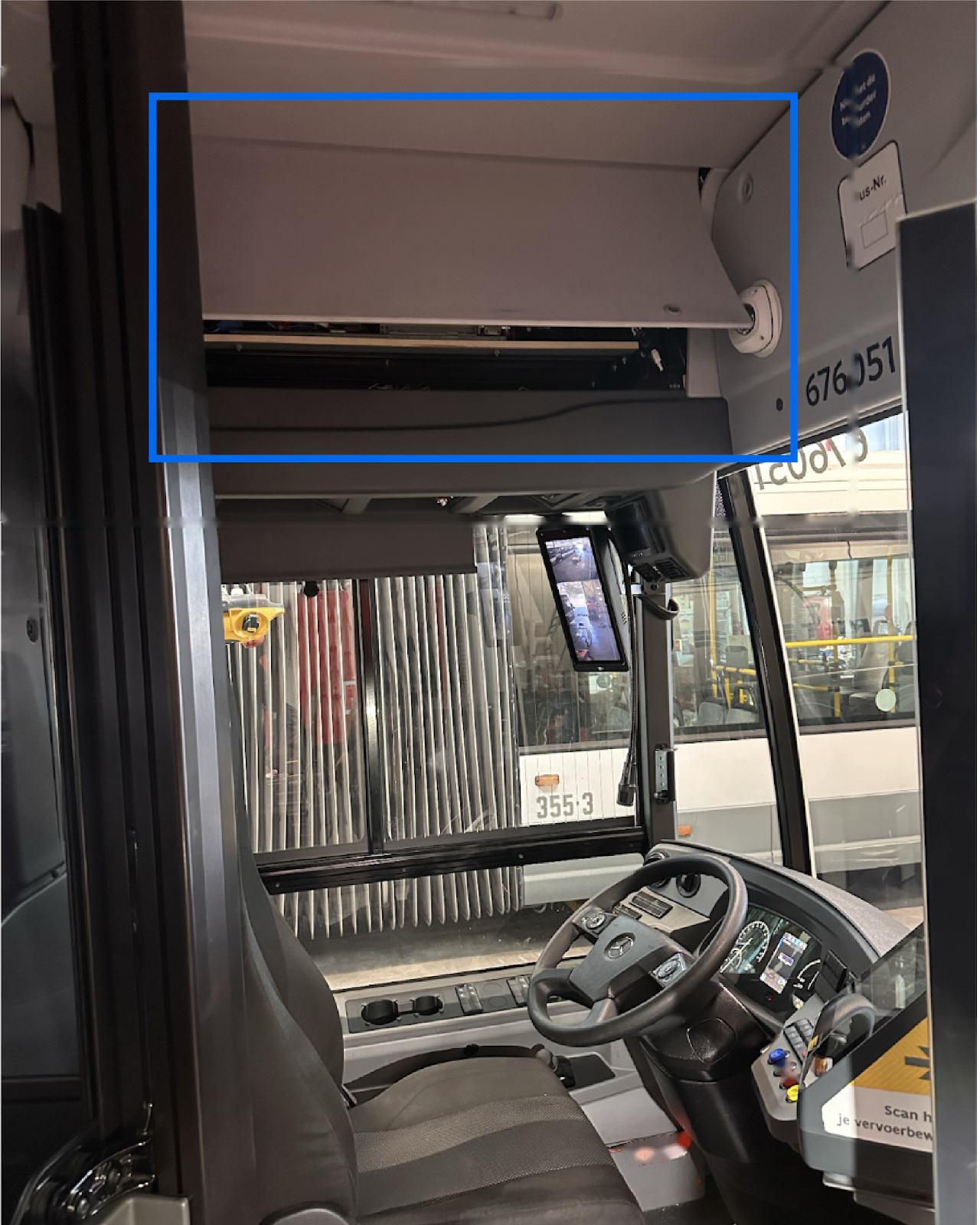

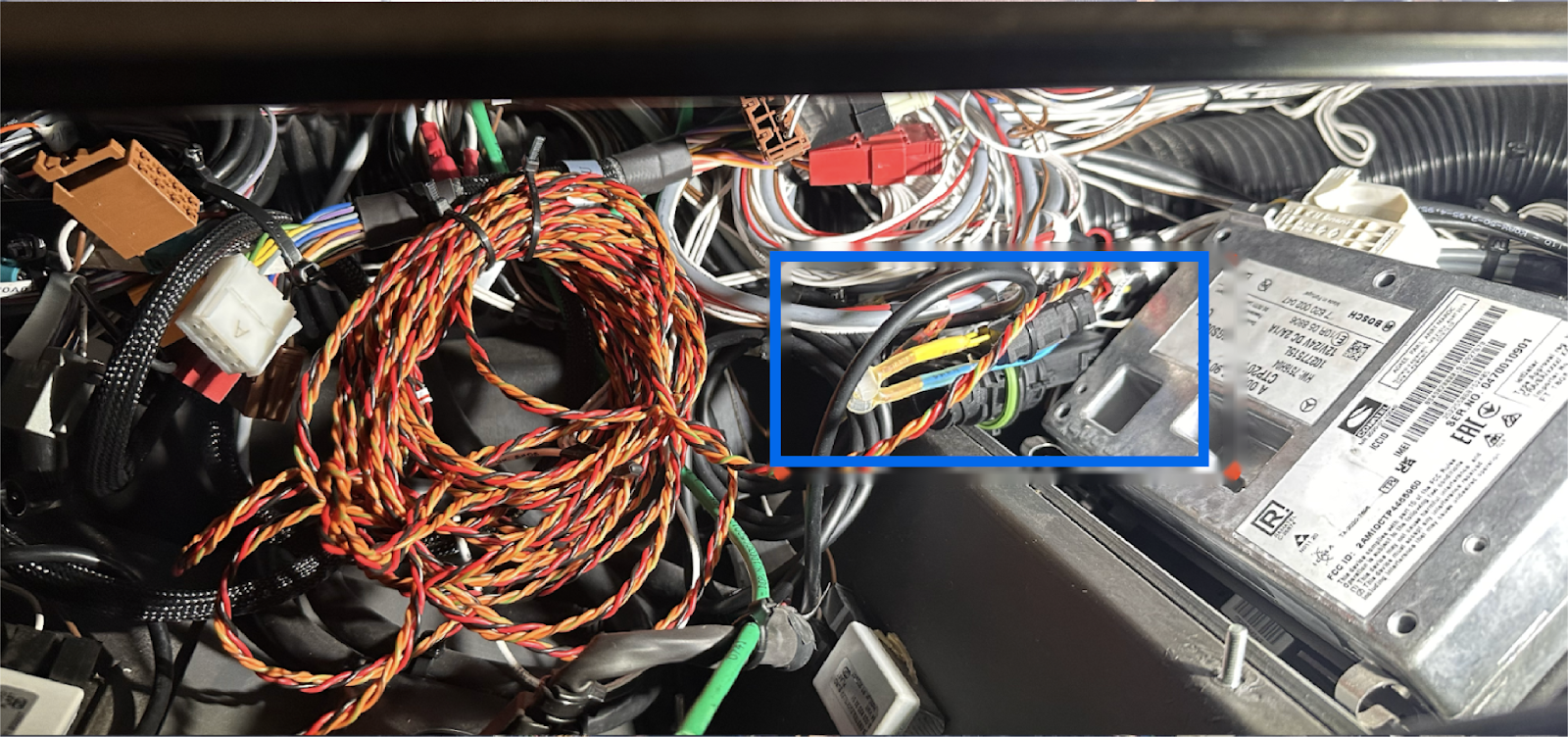

Standort: Runder Bus-FMS-Steckverbinder im Schrank über dem Fahrer. Wenn der Platz am Stecker begrenzt ist, folgen Sie den Drähten zu einem Abschnitt mit ausreichendem Freiraum, bevor Sie den Duckbill anbringen.
Anmerkung
Keine Strom-/Erdung am FMS-Steckverbinder verfügbar; bei Bedarf separat beziehen.
-
Verdrilltes Drahtpaar:
Blau (CAN_H) und Gelb (CAN_L)
|
|
|
|
|
|
Anmerkung
Einige Varianten verfügen über einen FMS-Anschluss auf der Verkleidung, die dem Beifahrereinstieg am nächsten liegt. Wenn dieses FMS verfügbar und aktiv ist, ist CBL-CFMS die bevorzugte Methode. Ein Anschluss kann vorhanden, aber inaktiv sein; der Händler kann für die Aktivierung von FMS eine Gebühr pro Fahrzeug berechnen. Überprüfen Sie die Aktivierung bei Ihrem Mercedes-Händler oder bei Samsara, bevor Sie sich darauf verlassen.
-
Diagnosekabel: OBD oder CPC (FMS bevorzugt, wenn verfügbar und aktiv; verwenden Sie CBL-CFMS)
-

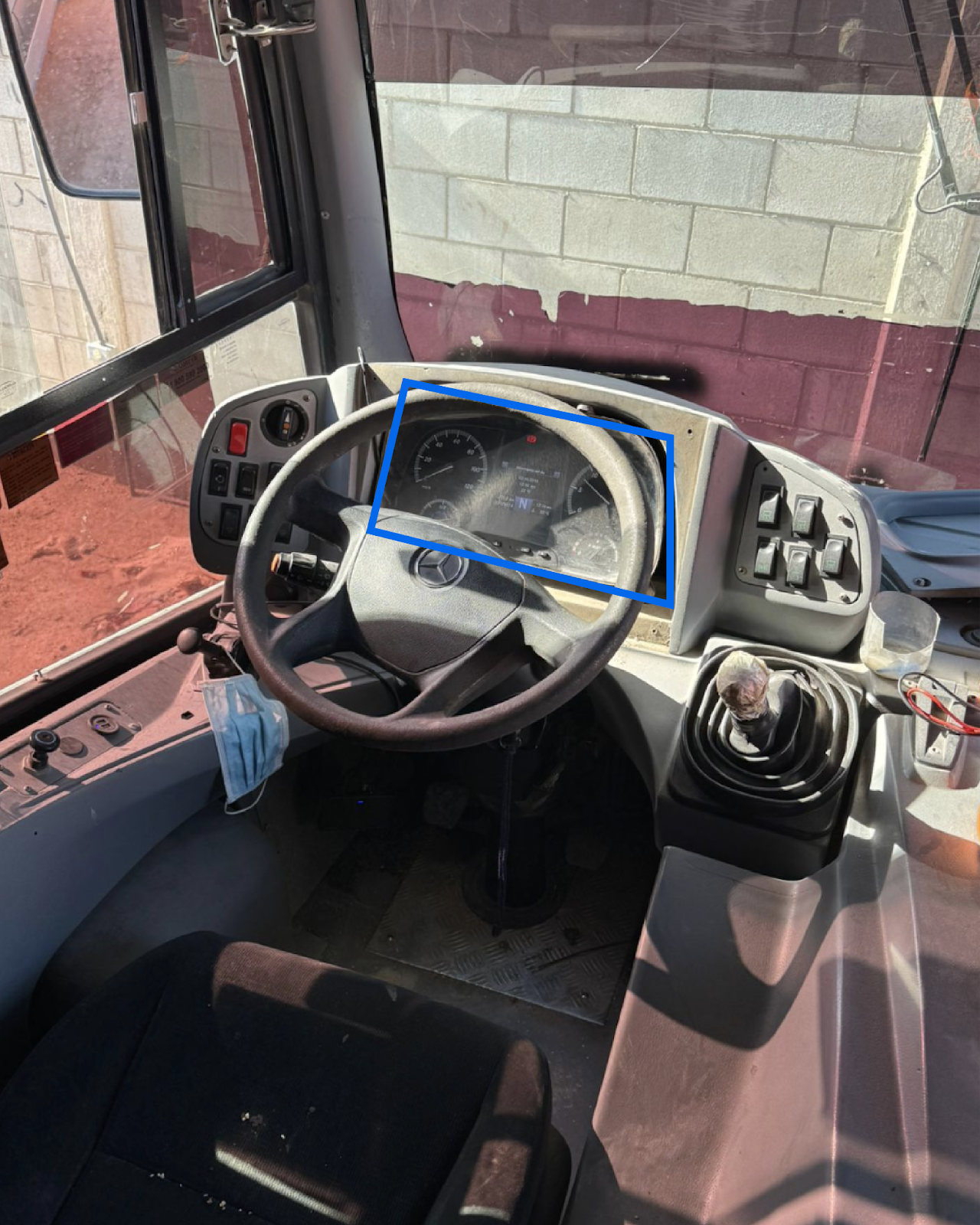

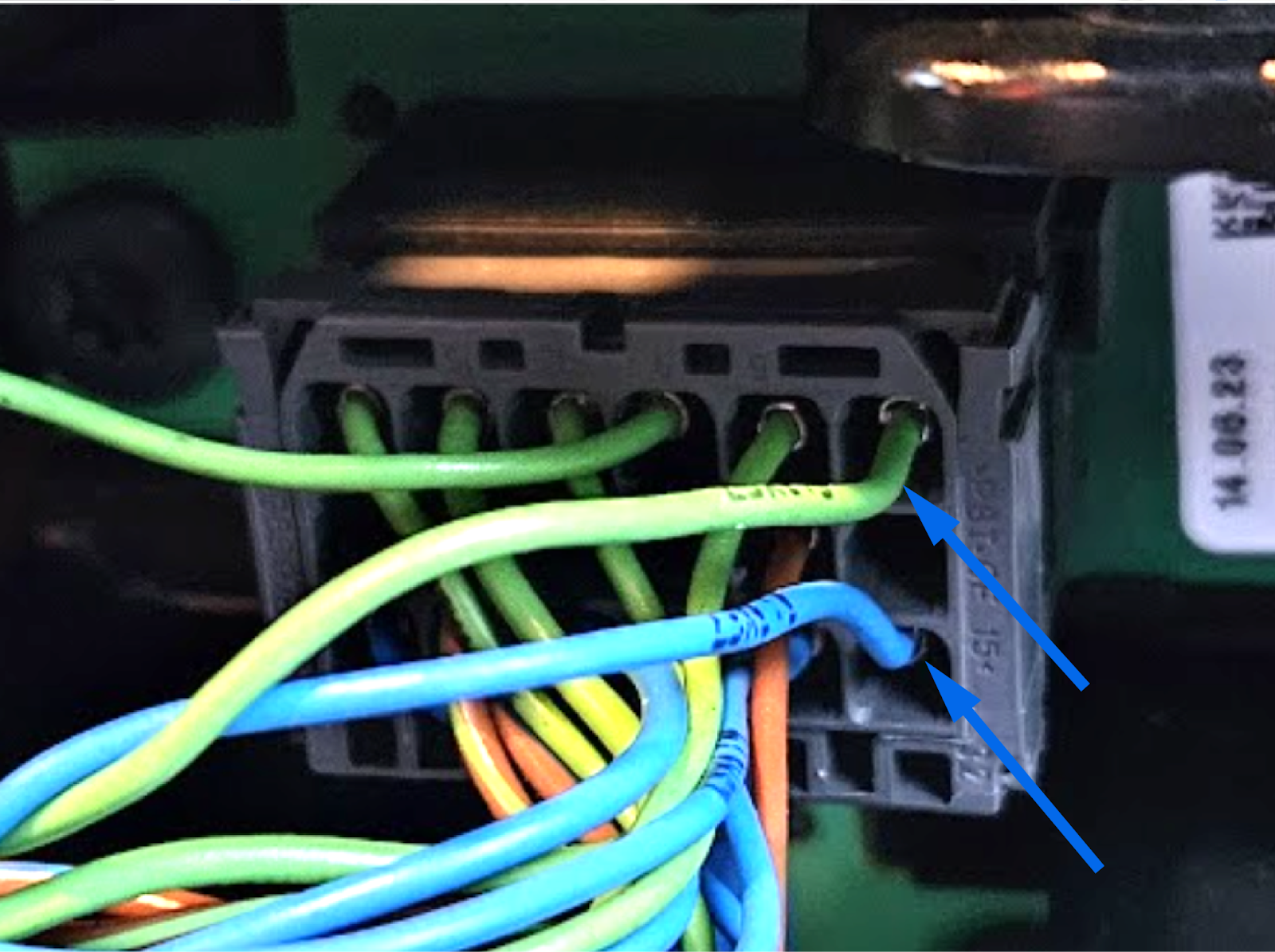

Standort: Hinter dem Lenkradpanel am Kabelbaum, der das IPC speist.
-

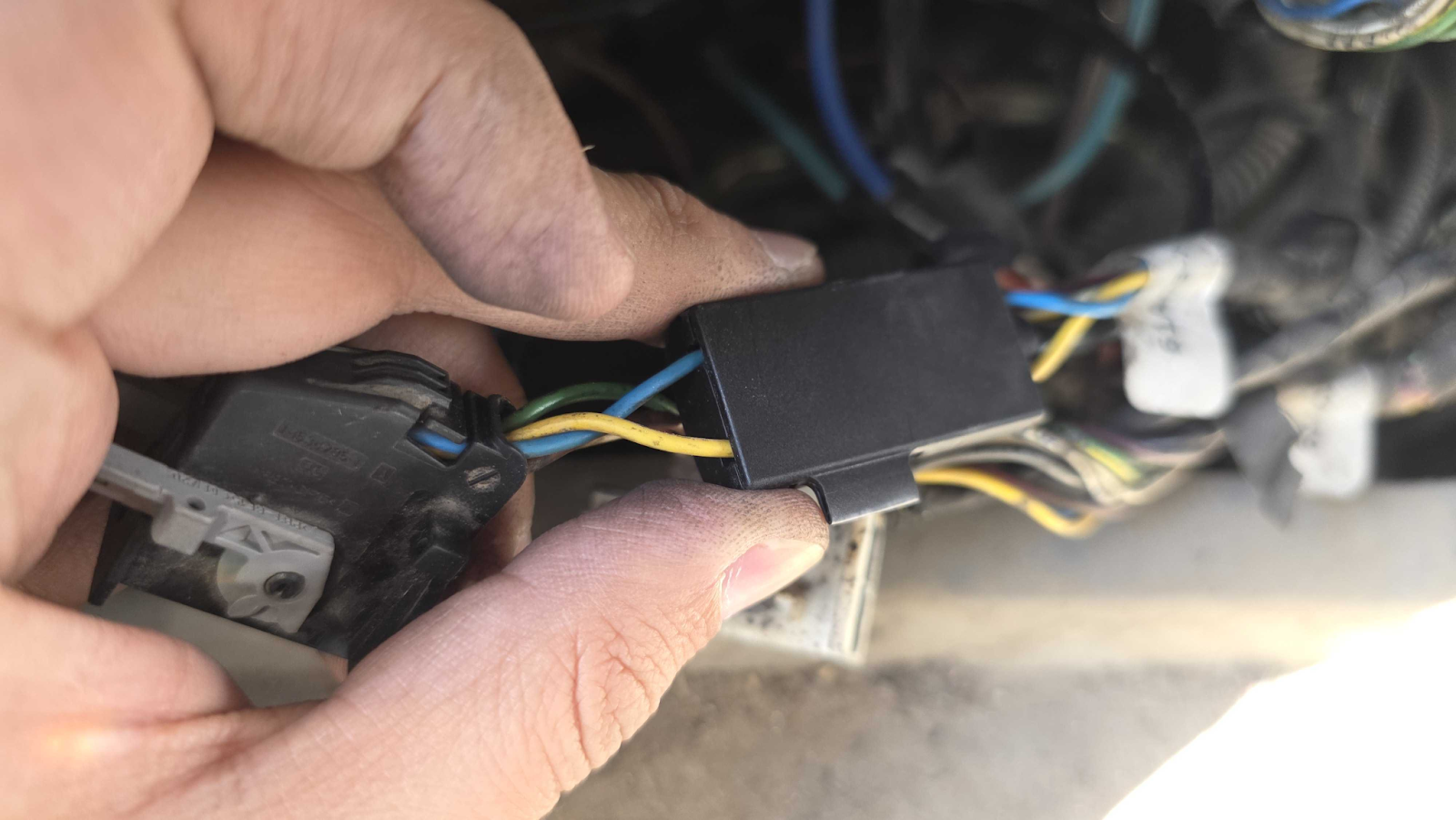

Verdrilltes Drahtpaar: Blau (CAN_H) und Gelb (CAN_L)
|
|
|
-
Diagnosekabel: Lkw oder FMS (FMS-Aktivierung vor Gebrauch überprüfen)
Anmerkung
Die Verfügbarkeit des grünen FMS-Steckers bedeutet nicht, dass FMS aktiv ist. Erkundigen Sie sich bei Ihrem lokalen Renault-Händler oder bei Samsara, ob FMS für Ihr Fahrzeug aktiviert ist.
-

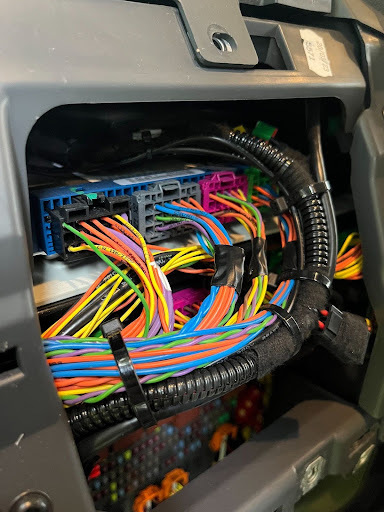

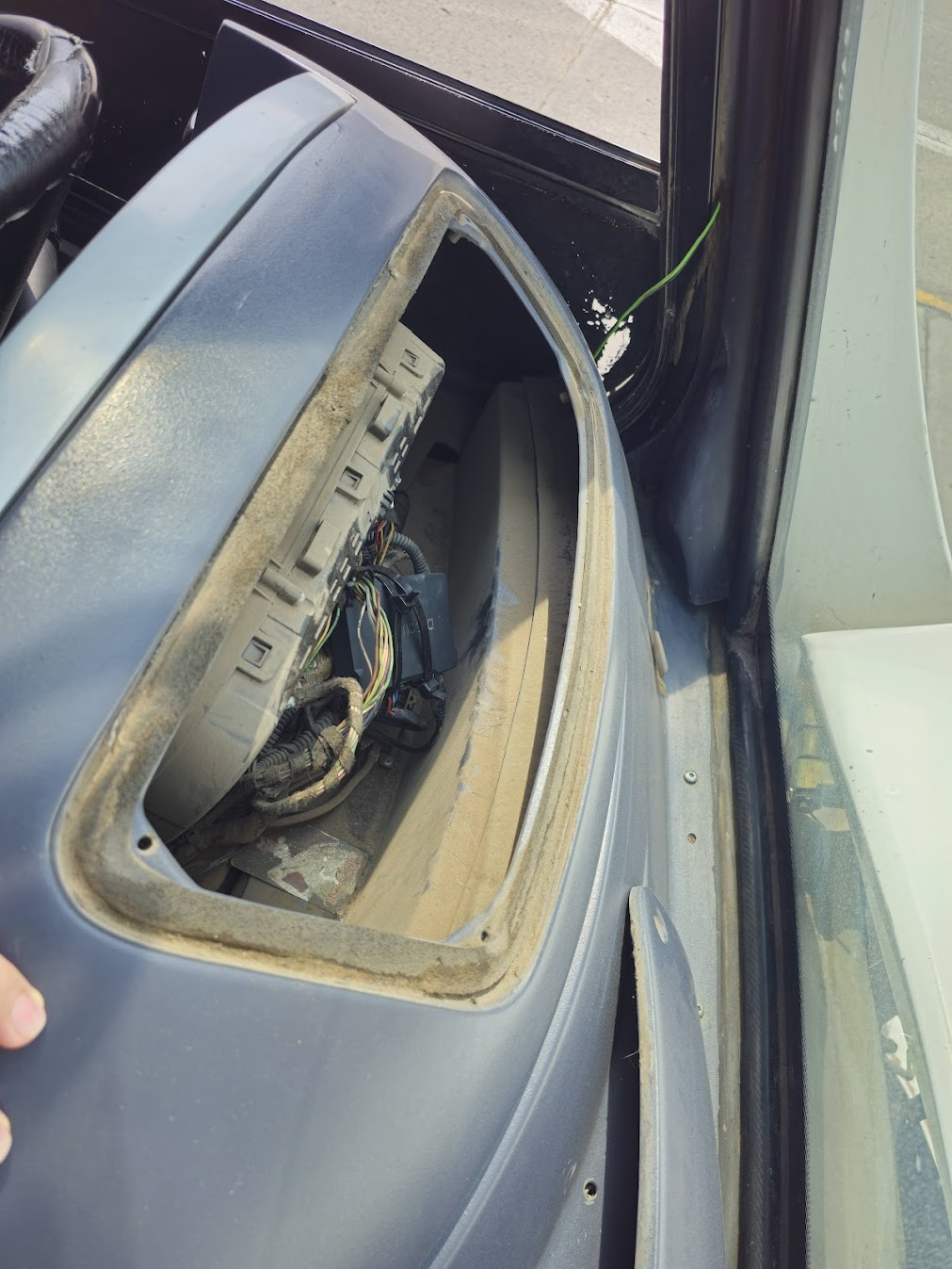

Standort: Öffnen Sie das Armaturenbrett auf der Beifahrerseite. Die CAN-Verbindung befindet sich am schwarzen Stecker des EBS-Steuergeräts.
-
Verdrilltes Drahtpaar:

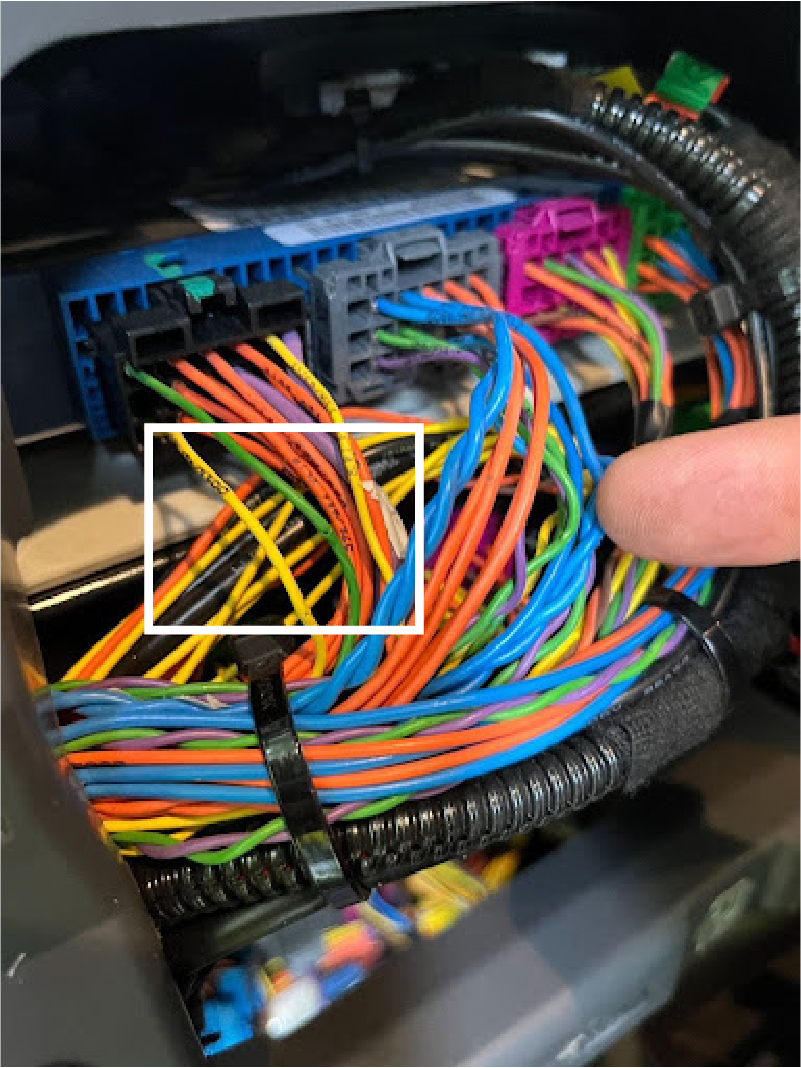

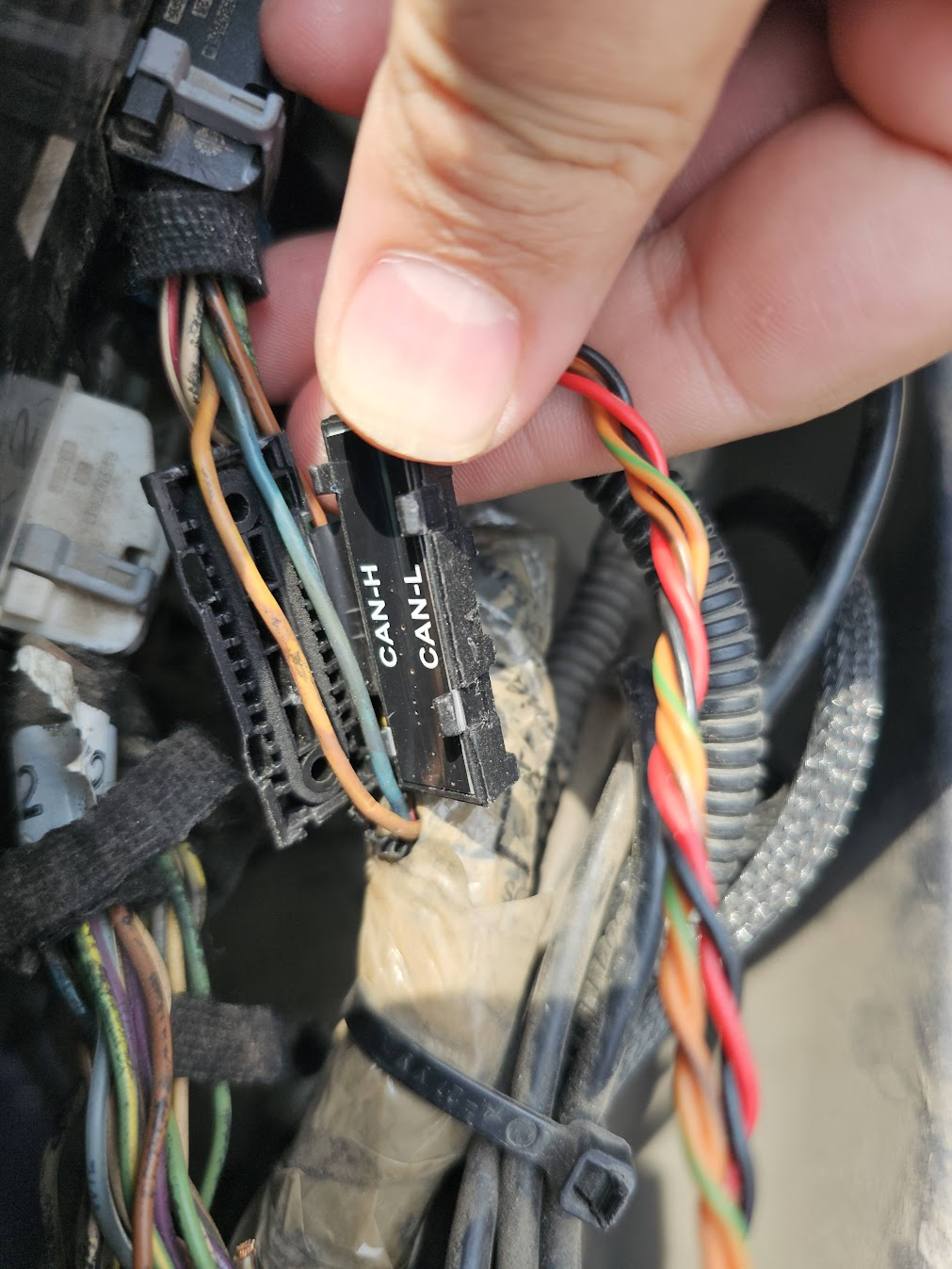

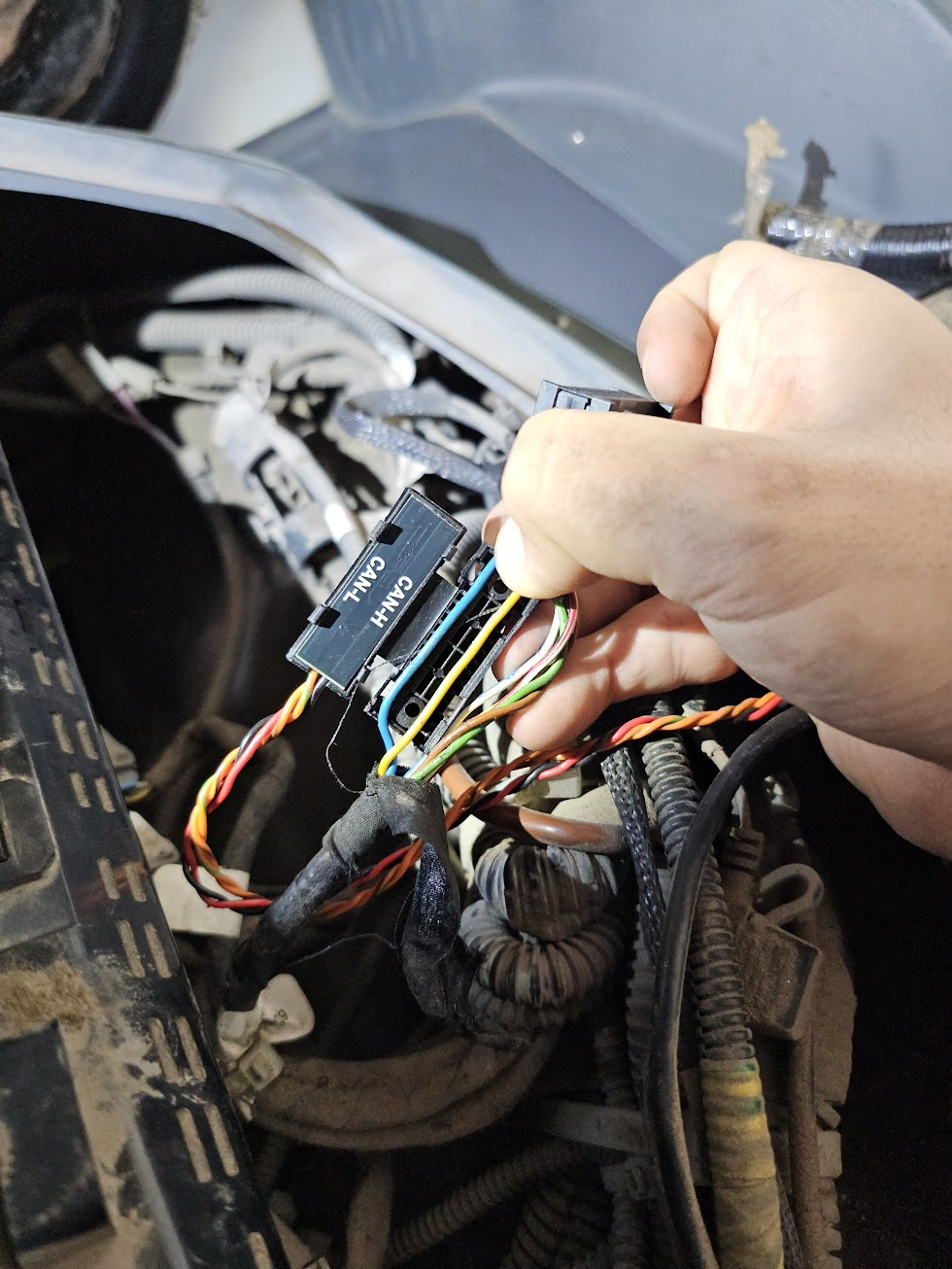

Gelb (CAN_H) und Grün (CAN_L) am schwarzen EBS-Stecker
|
|
|
-
Diagnosekabel: Lkw oder FMS (FMS-Aktivierung vor Gebrauch überprüfen)
Anmerkung
Die Verfügbarkeit des grünen FMS-Steckers bedeutet nicht, dass FMS aktiv ist. Erkundigen Sie sich bei Ihrem örtlichen Renault-Händler oder bei Samsara, ob FMS für Ihr Fahrzeug aktiviert ist.
-
Standort: Öffnen Sie auf der Beifahrerseite das Armaturenbrett. Die CAN-Verbindung befindet sich am schwarzen Stecker des EBS-Steuergeräts.
-
Verdrilltes Drahtpaar:
|
|
|
-
Diagnosekabel: Lkw oder FMS (überprüfen Sie vor der Verwendung die FMS-Aktivierung)
Anmerkung
Das Vorhandensein des grünen FMS-Steckers bedeutet nicht, dass FMS aktiv ist. Erkundigen Sie sich bei Ihrem örtlichen Volvo-Händler oder bei Samsara, ob FMS für Ihr Fahrzeug aktiviert ist.
-

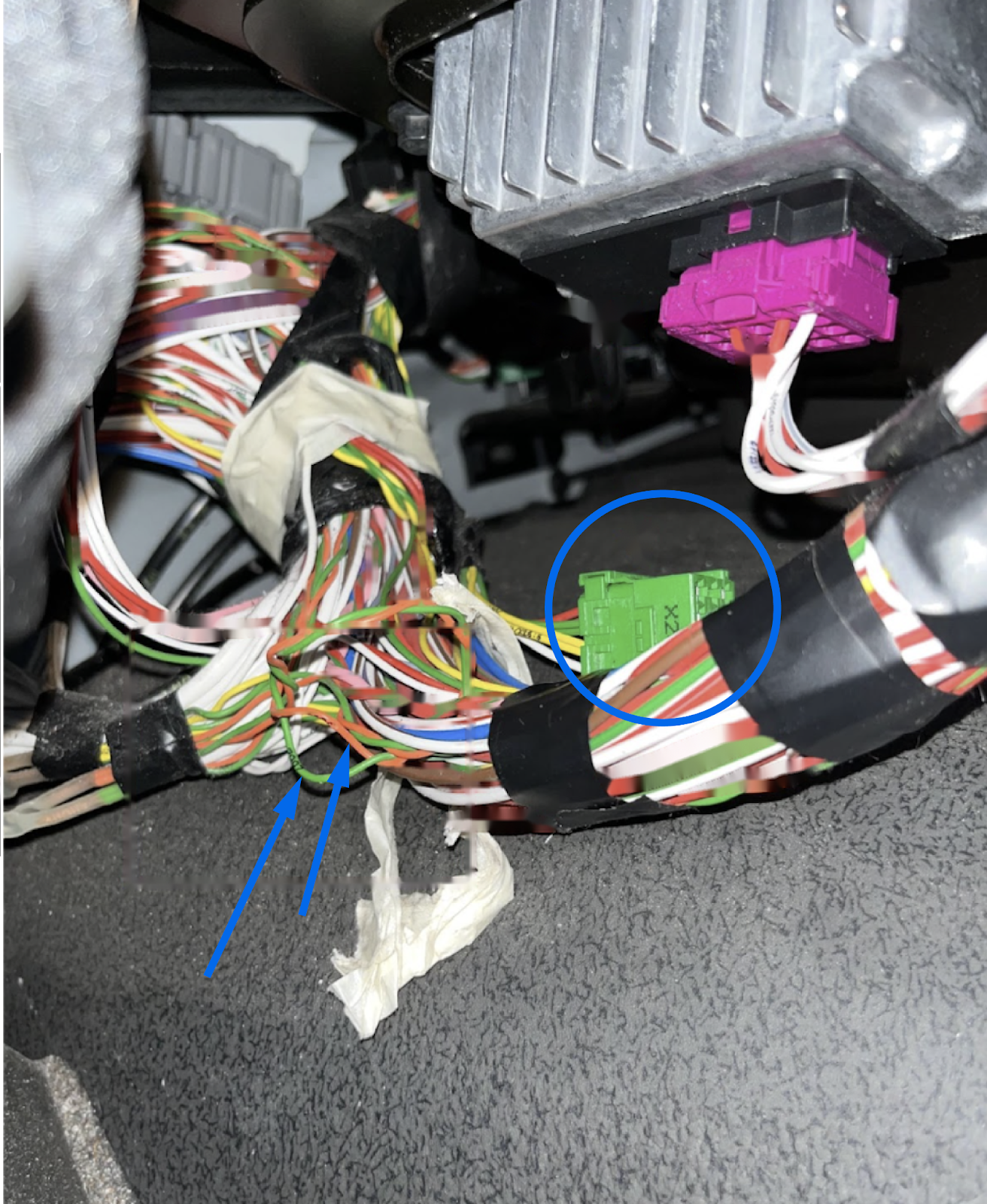

Standort: Öffnen Sie auf der Beifahrerseite das Armaturenbrett. Die CAN-Verbindung befindet sich am schwarzen Stecker des EBS-Steuergeräts.
-
Verdrilltes Drahtpaar:
|
|
|
-
Diagnosekabel: Lkw oder FMS (überprüfen Sie vor der Verwendung die FMS-Aktivierung)
Anmerkung
Das Vorhandensein des grünen FMS-Steckers bedeutet nicht, dass FMS aktiv ist. Erkundigen Sie sich bei Ihrem örtlichen Volvo-Händler oder bei Samsara, ob FMS für Ihr Fahrzeug aktiviert ist.
-
Standort: Öffnen Sie auf der Beifahrerseite das Armaturenbrett. Die CAN-Verbindung befindet sich am schwarzen Stecker des EBS-Steuergeräts.
-
Verdrilltes Drahtpaar:
|
|
|
|
|
-

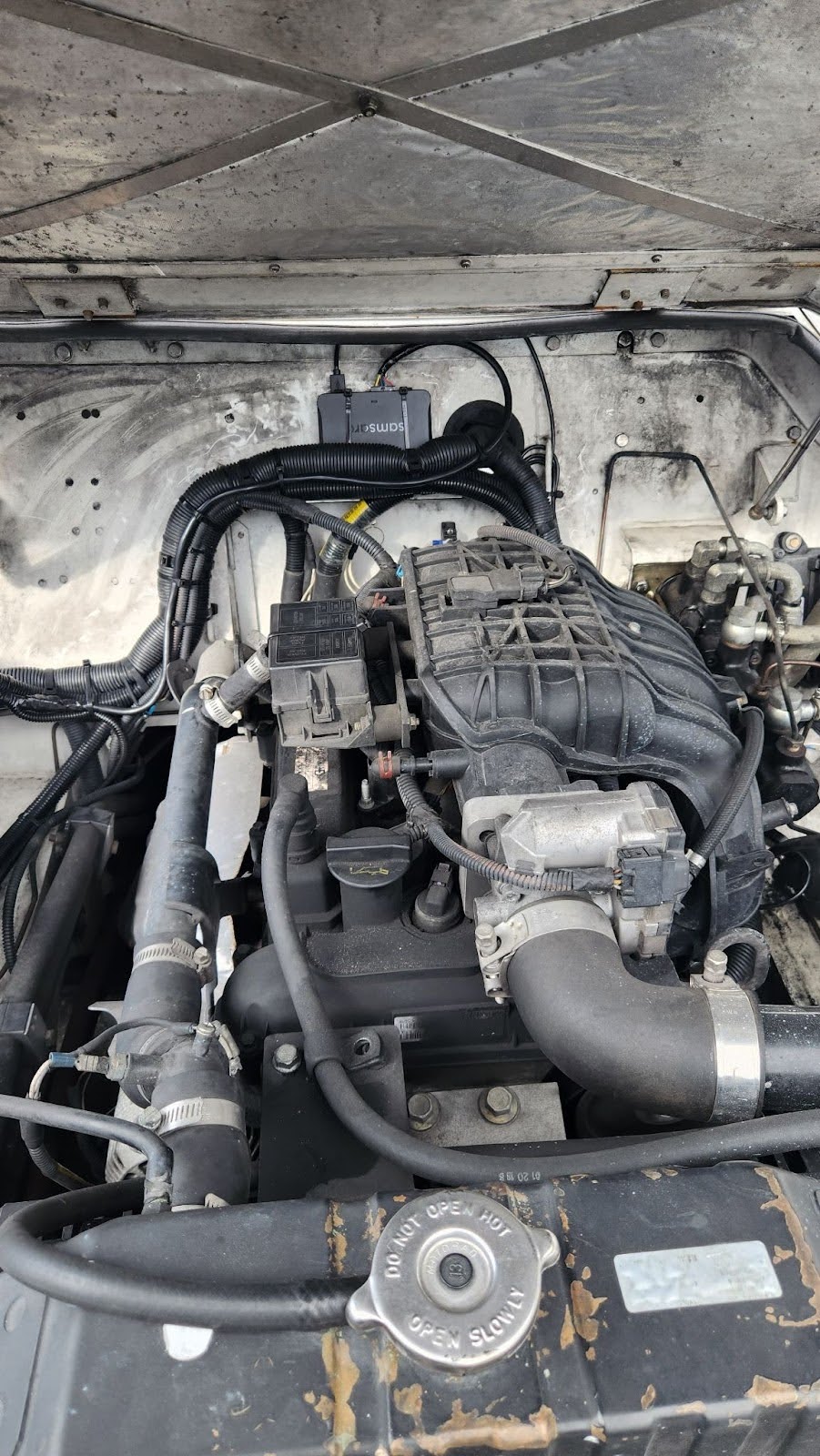

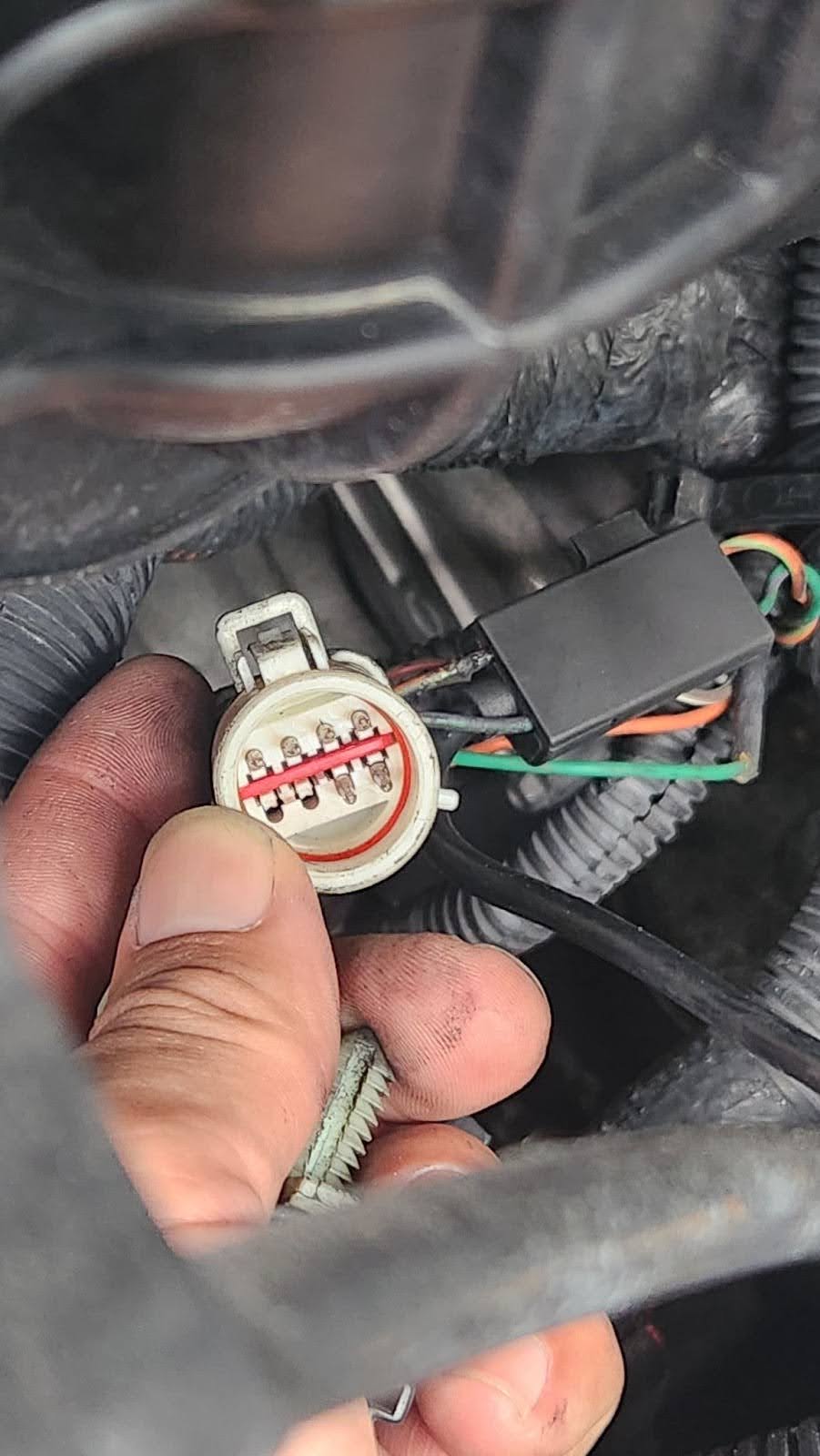

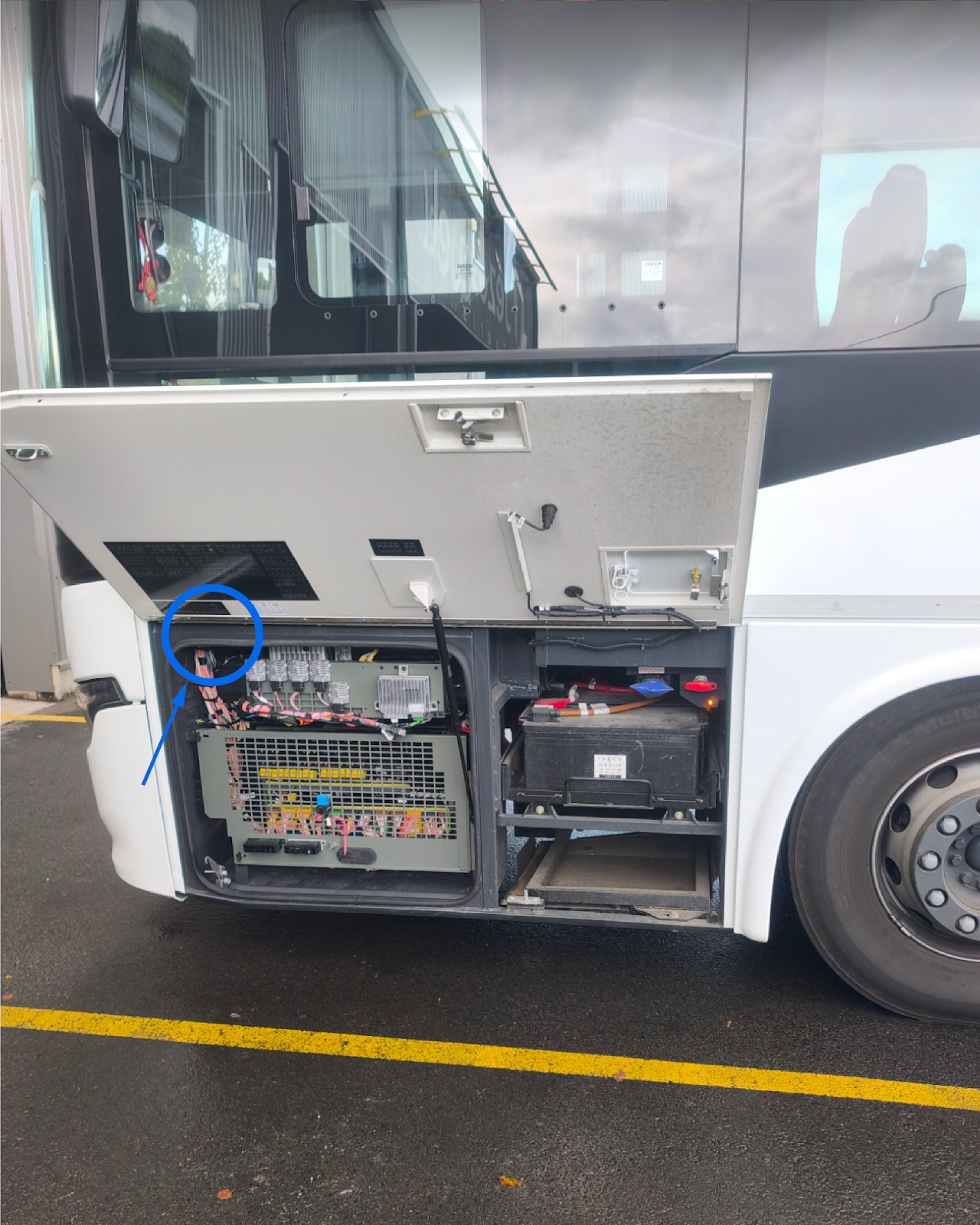

Standort: Unter der Haube an einem runden weißen 8-poligen Stecker.
-
Verdrilltes Drahtpaar:

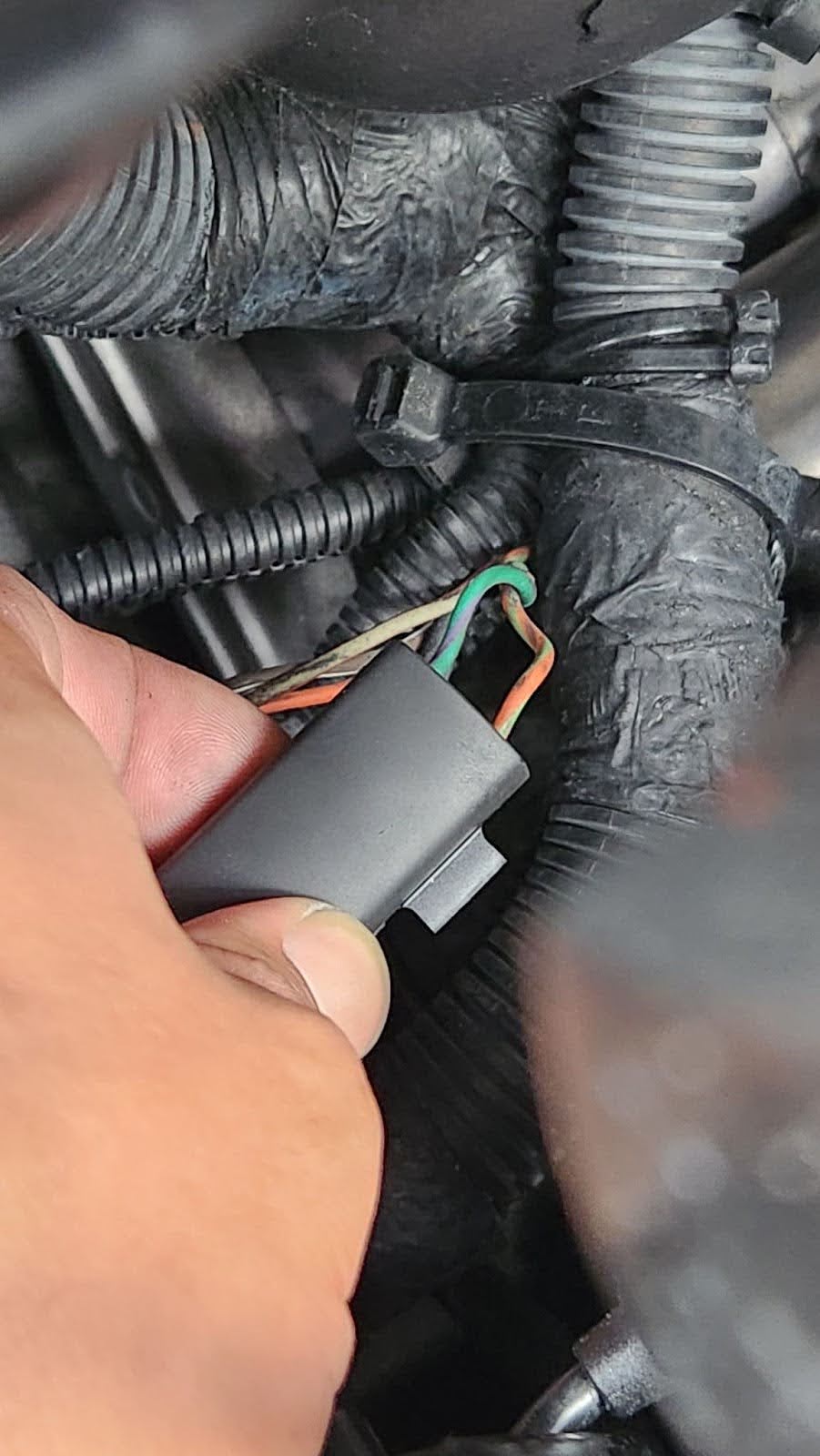

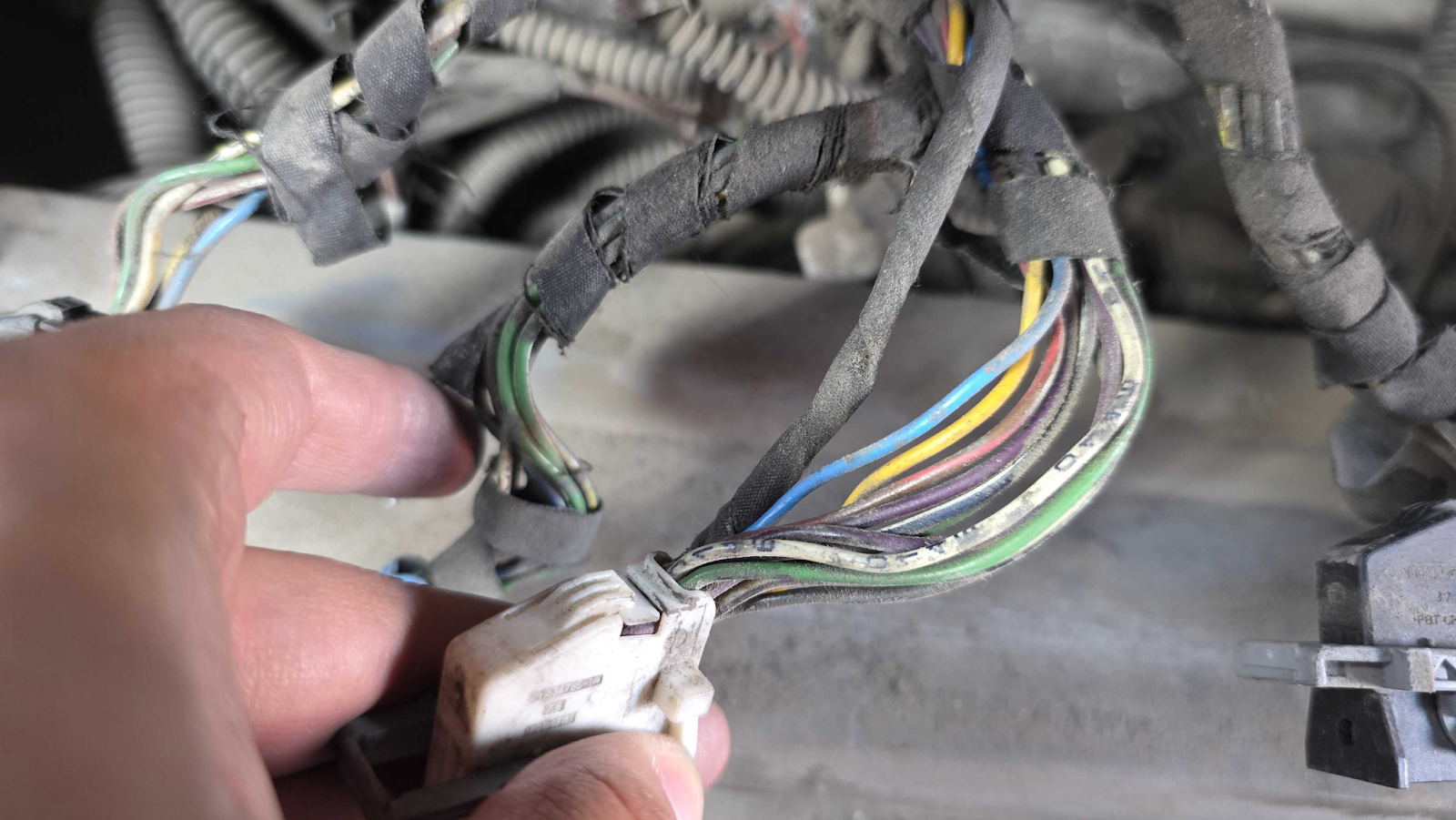

CAN-Drähte befinden sich hinter dem 8-poligen Stecker (überprüfen Sie CAN_H und CAN_L vor der Befestigung).
-
Installationshinweis: Befestigen Sie die Duckbill an den CAN-Drähten hinter dem Stecker, wobei das verdrillte Paar nach der Installation intakt und ordnungsgemäß geroutet bleibt.
