ACC-VG-ACCR für VG54 und VG55
Der kontaktlose CAN-Leser mit Entenschnabel-Clip ist ein nicht-invasives Hardware-Gerät, das Fahrzeugdiagnosedaten erfasst, indem es passiv den Controller Area Network (CAN)-Bus abhört. Anstatt zu schneiden, zu spleißen oder in Steckverbinder einzustecken, wird das Gerät sicher über die verdrillten CAN High- und CAN Low-Paarleitungen geklippt, um Signale sicher und zuverlässig zu lesen. Dieser Ansatz ermöglicht schnellere Installationen, vermeidet Risiken für Fahrzeuggarantien und bietet Flexibilität beim Zugriff auf Daten von zusätzlichen CAN-Netzwerken.
Diese Anleitung führt durch die grundlegenden Schritte zur Installation eines kontaktlosen CAN-Lesegeräts bei unterstützten Fahrzeugtypen. Sie soll Installateuren helfen, die am besten geeigneten CAN-Kabelbäume mit nicht-invasiven, garantie-sicheren kontaktlosen Methoden zu finden und zu nutzen.
|

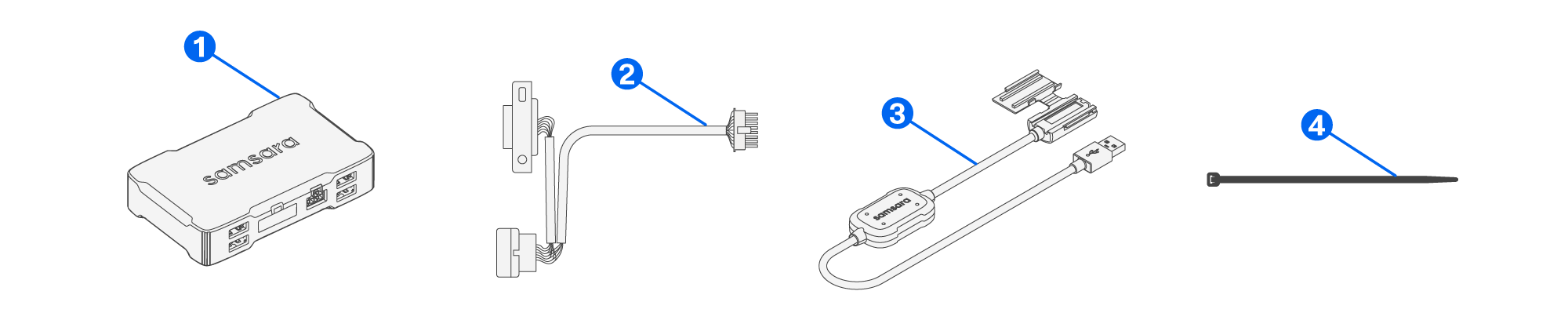

Bild |
Menge |
Beschreibung |
|---|---|---|
|
|
1 |
Fahrzeug-Gateway (VG54 oder VG55) |
|
|
1 |
VG-Kabel |
|
|
1 |
Samsara kontaktloses CAN-Gerät |
|
|
Nach Bedarf |
Kabelbinder |
|
Zusätzliche Werkzeuge, nicht bereitgestellt |
||
|
1 |
Verkleidungsentfernungswerkzeug |
|
|
1 |
Taschenlampe |
|
|
1 |
Multimeter (optional, zur Überprüfung der CAN-Leitungen) |
|
|
1 |
Smartphone mit Kamera (zur Dokumentation) |
|
-
Fahrzeug-Gateway installieren.
Verwenden Sie das Kabelauswahl-Tool, um das beste Kabel zur Stromversorgung des Fahrzeug-Gateways zu identifizieren.
Diagnosekabel werden bevorzugt, aber reine Netzkabel sind akzeptabel, wenn sie für Marke, Modell und Baujahr (MMY) empfohlen werden. Überprüfen Sie die Installation, indem Sie bestätigen, dass das Fahrzeug-Gateway mit der richtigen Organisations-ID im Samsara-Dashboard verbunden ist.
-
Bereiten Sie das Fahrzeug vor.
Schalten Sie die Zündung aus und entfernen Sie den Schlüssel. Lassen Sie den CAN-Bus in den Schlafmodus gehen (typischerweise 5–10 Minuten) oder folgen Sie dem Abschaltverfahren des Herstellers.
-
Finden Sie einen geeigneten CAN-Zugangspunkt.
Identifizieren Sie einen zugänglichen Kabelbaum, an dem der CAN-Bus nicht-invasiv gelesen werden kann. Häufige Standorte sind unter dem Armaturenbrett, hinter dem Instrumentencluster oder am Karosseriesteuergerät (BCM). Verwenden Sie Werkzeuge zur Verkleidungsentfernung, um die Verkabelung bei Bedarf freizulegen. Weitere Informationen finden Sie unter Beispielzugangspunkte für kontaktlose CAN-Leser.
Bei Erstinstallationen testen Sie bei Bedarf mehrere Zugangspunkte, um eine saubere, stabile Signalaufnahme sicherzustellen.
-

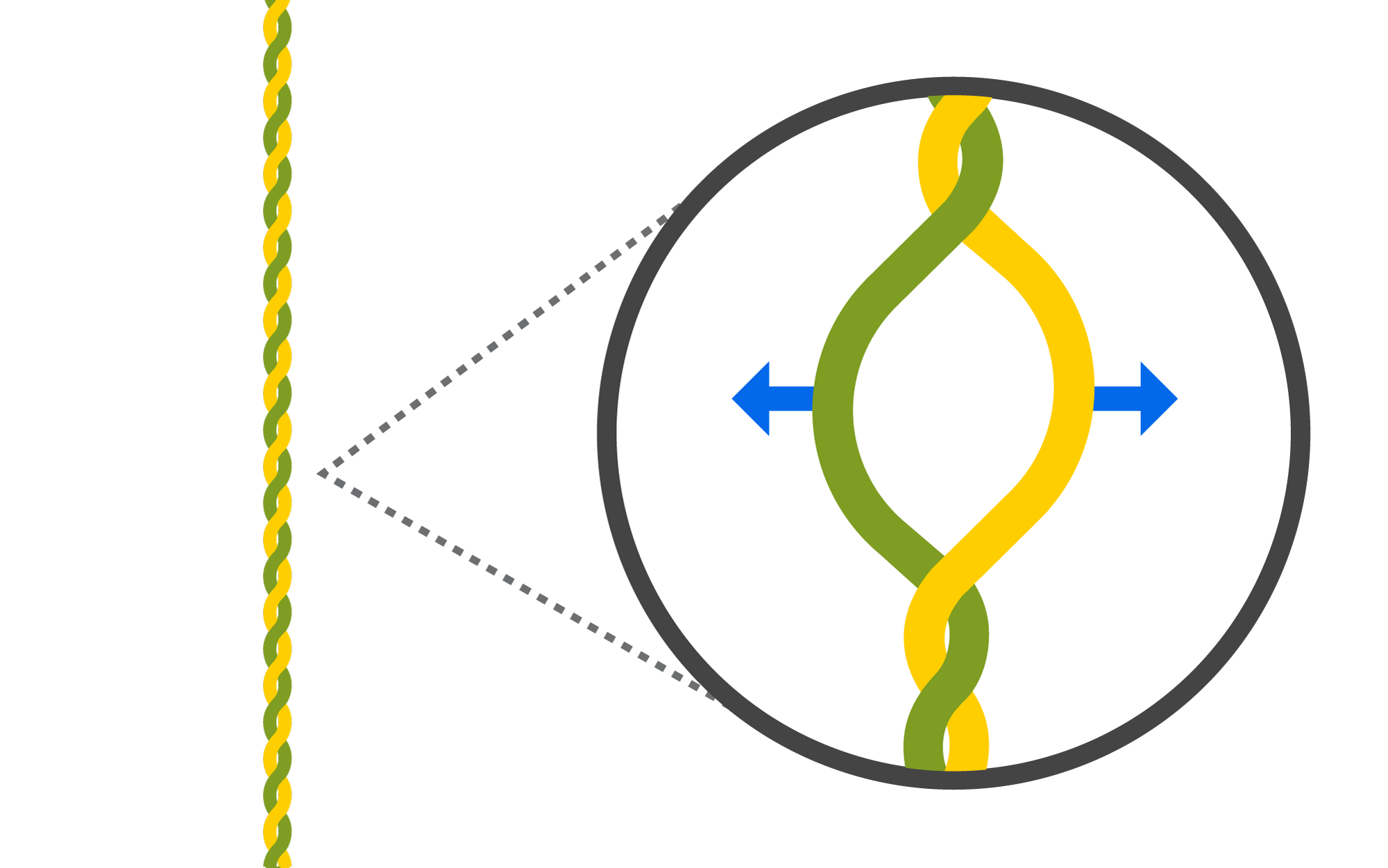

Identifizieren Sie die CAN High- und CAN Low-Kabel.
Finden Sie das verdrillte Kabelpaar, das CAN High und CAN Low darstellt. Diese haben typischerweise komplementäre Farbcodes (zum Beispiel weiß-blau, gelb-grün oder orange-braun).
Überprüfen Sie die Signalpegel bei Bedarf mit einem Multimeter: 0V Leerlauf, ~2,5V aktiv, mit etwa 1V Differenz zwischen dem Paar.
Anmerkung
Farbcodes können zwischen OEMs variieren, insbesondere bei Elektro- oder Spezialfahrzeugen. Konsultieren Sie das Servicehandbuch des OEMs für eine genaue Kabelidentifikation.
-

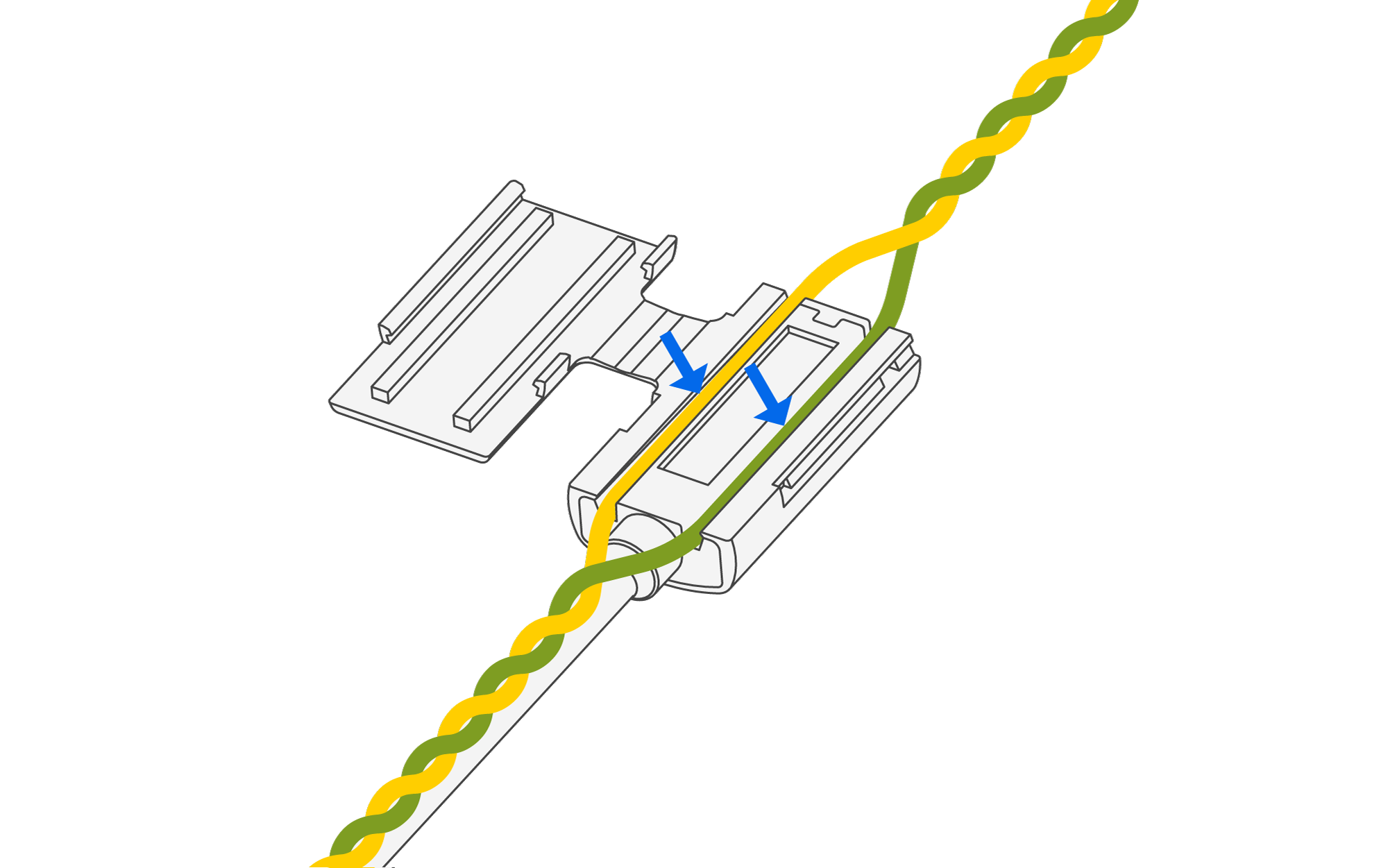

Installieren Sie das kontaktlose CAN-Lesegerät.

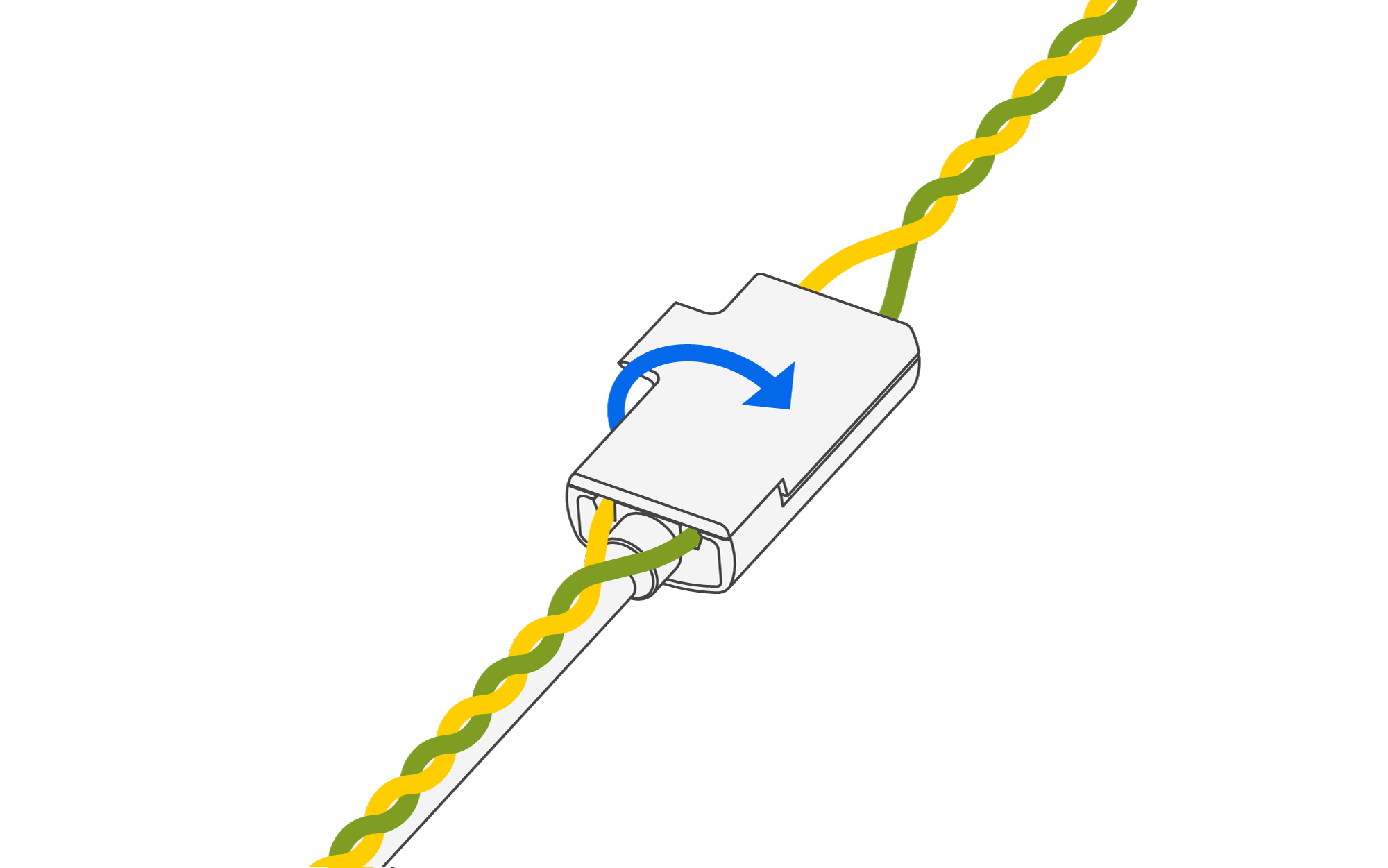

Klemmen Sie den Leser sicher über das identifizierte verdrillte Koppeln. Stellen Sie festen Kontakt und stabile Ausrichtung des Lesers über der Drahtisolierung sicher.
-
Überprüfen Sie die Installation.
Das Finden eines Paares verdrillter CAN-Drähte garantiert nicht immer eine erfolgreiche Datenerfassung. Validieren Sie die Signalqualität, bevor Sie die Installation abschließen.
-
Schalten Sie das Fahrzeug ein und verifizieren Sie, dass die LED des Fahrzeug-Gateways grün leuchtet, was den Datenfluss anzeigt.
-
Überprüfen Sie das Samsara-Dashboard, um zu bestätigen, dass Diagnosesignale wie erwartet angezeigt werden.
-
-
Schließen Sie die Installation ab.
-
Machen Sie ein klares Foto des CAN-Tipp-Standorts zur Dokumentation.
-
Installieren Sie alle entfernten Verkleidungen oder Paneele wieder und protokollieren Sie die Installationsdetails im Samsara-Dashboard oder internen Tracker.
-
Diese Installationsanleitung enthält typische Informationen, die für Produkte spezifisch sind, die zum Zeitpunkt ihrer Veröffentlichung hergestellt wurden. Der Inhalt dieses Leitfadens stellt keine Garantie dar und dient nur als Referenz. Konsultieren Sie die geltenden lokalen Gesetze und Verordnungen, um etwaige Installationsbeschränkungen zu ermitteln. Es liegt in der Verantwortung der installierenden Person, bei der Installation dieser Hardware alle geltenden Gesetze, Vorschriften und Datenschutzrechte in Ihrem Zuständigkeitsbereich einzuhalten.
Versuchen Sie nicht, dieses Produkt zu reparieren, Ersatzteile von Drittanbietern mit diesem Produkt zu verwenden oder dieses Produkt zu öffnen oder anderweitig zu modifizieren, es sei denn, dies erfolgt gemäß den Produktanleitungen oder wie anderweitig von Samsara angewiesen. Das Versäumnis, dies zu tun, kann zu Sachschäden führen, körperliche Verletzungen verursachen oder Ihre Produktgarantie ungültig machen.
Jede Installation, die nicht in Übereinstimmung mit den Anweisungen in der Installationsanleitung oder in der Dokumentation erfolgt, oder jede Verwendung dieses Produkts, die von der jeweiligen IP-Einstufung oder den empfohlenen Betriebsbedingungen abweicht, kann zu unerwarteten Ausfallzeiten, Systemausfällen, Körperverletzungen oder Sachschäden, einschließlich Wasserschäden, führen. Die Nichteinhaltung dieser Anweisungen kann zu schweren Verletzungen oder zum Tod führen.
Diese Hardware und die zugehörige Software sind möglicherweise nicht mit Produkten und/oder Dienstleistungen von Drittanbietern kompatibel und können den Betrieb solcher Produkte/Dienstleistungen beeinträchtigen oder Garantien für diese Produkte/Dienstleistungen erlöschen lassen.
Installieren oder justieren Sie keine Hardware während des Fahrens oder des Betriebs des Fahrzeugs. Installieren Sie diese Hardware nicht an einem Standort, der die Sicht des Fahrers, die Bedienung der Fahrzeugsteuerungen beeinträchtigen könnte, oder auf oder in der Nähe von Airbag-Paneelen oder innerhalb des Arbeitsbereichs eines Airbags.
Installieren Sie diese Hardware nicht auf oder in der Nähe von brennbaren oder anderweitig gefährlichen Materialien. Diese Hardware kann platzen, wenn sie in der Nähe von entzündlichen oder anderen gefährlichen Materialien platziert wird, was ein Risiko von Feuer, Verbrennungen, Stromschlägen oder anderen schweren Verletzungen darstellt. Dieses Produkt enthält Kondensatoren, die ein potenzielles Brand-, Explosions-, Stromschlag- oder Verbrennungsrisiko darstellen können. Berühren Sie keine Kondensatoren innerhalb dieser Hardware.
Achten Sie stets auf Ihre Umgebung und fahren Sie vorsichtig. Halten Sie alle Verkehrsregeln ein und passen Sie Ihre Fahrweise stets den Gegebenheiten an. Verlassen Sie sich nicht darauf, dass das Produkt den Fahrer vor Sicherheitsgefahren warnt oder Kollisionen verhindert. Die Hardware und zugehörige Software funktionieren möglicherweise nicht wie vorgesehen – abhängig von Straßenverhältnissen, anderen Fahrzeugen, Witterung und weiteren Faktoren.
|
|
Dieses Symbol auf dem/den Produkt(en) und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht im allgemeinen Hausmüll entsorgt werden dürfen. Für eine ordnungsgemäße Behandlung, Rückgewinnung und Wiederverwertung bringen Sie dieses Produkt bitte zu ausgewiesenen Sammelstellen. |
