Samsara unterstützt die Integration von Carrier-Kühlcontainern des Modells X4 und des Vector 8xxx, um einen konsistenten Zugriff und Kontrolle über die Kühleinheit durch Dritte zu ermöglichen. Samsara lässt sich mit einem von Carrier entwickelten und offiziell unterstützten Zugangsmodul eines Drittanbieters an einen Carrier-Kühlcontainer anschließen.
Bevor Sie Ihre Ausrüstung installieren, vergewissern Sie sich bei Ihrem Carrier-Händler vor Ort, dass ein Carrier Data Gateway (CDG) auf dem Kühlcontainer installiert werden kann und dass das CDG über das erforderliche Software-Update zur Unterstützung der Samsara-Integration verfügt. Samsara empfiehlt, sich an einen Händler vor Ort zu wenden, der das CDG an dem Ort installieren kann, an dem sich Ihr Gerät befindet.
Nachdem Sie die erforderlichen Teile erhalten haben, lassen Sie das CDG von Ihrem geschulten Carrier-Techniker installieren. Während der Installation des CDG aktualisieren die Carrier-Techniker die CDG-Software auf die richtige Mindestversion oder höher, basierend auf der APX-Controller-Generation (siehe Tabelle) auf der Steuereinheit des Anhänger-Kühlcontainers und konfigurieren die CDG-Software für den Zugriff auf AG26. Wenden Sie sich bei der Installation an Ihren Carrier-Händler, um sicherzustellen, dass die APX-Einheit mit der F12-Sicherung ausgestattet ist.
Wichtig
Carrier hat den Neuverkauf des Carrier Data Gateway (CDG) eingestellt. Daher sind die Kabel CBL-AG-ARCR-X4 und CBL-AG-ARCR-VT, die für die Verwendung mit dem CDG vorgesehen sind, nun ebenfalls aus dem Verkauf genommen.
Wenn Sie das CDG bereits haben und die Kabel trotzdem kaufen möchten, wenden Sie sich an Ihren Samsara-Kundenbeauftragten.
Andernfalls wird empfohlen, die OEM-Cloud-API (siehe Integrate with Carrier Lynx) für die direkte Kühlcontainer-Integration zu verwenden. Sie können alternativ auch ein A7WY- oder APWR-Kabel anstelle des Carrier-Kabels verwenden.
Für die Integration in Ihren Carrier-Kühlcontainer besorgen Sie sich zunächst die folgende Ausrüstung und Teile:
-
Samsara Gateway HW-AG26
-
Samsara-Kabel für Ihr Modell (siehe Tabelle unten)
-

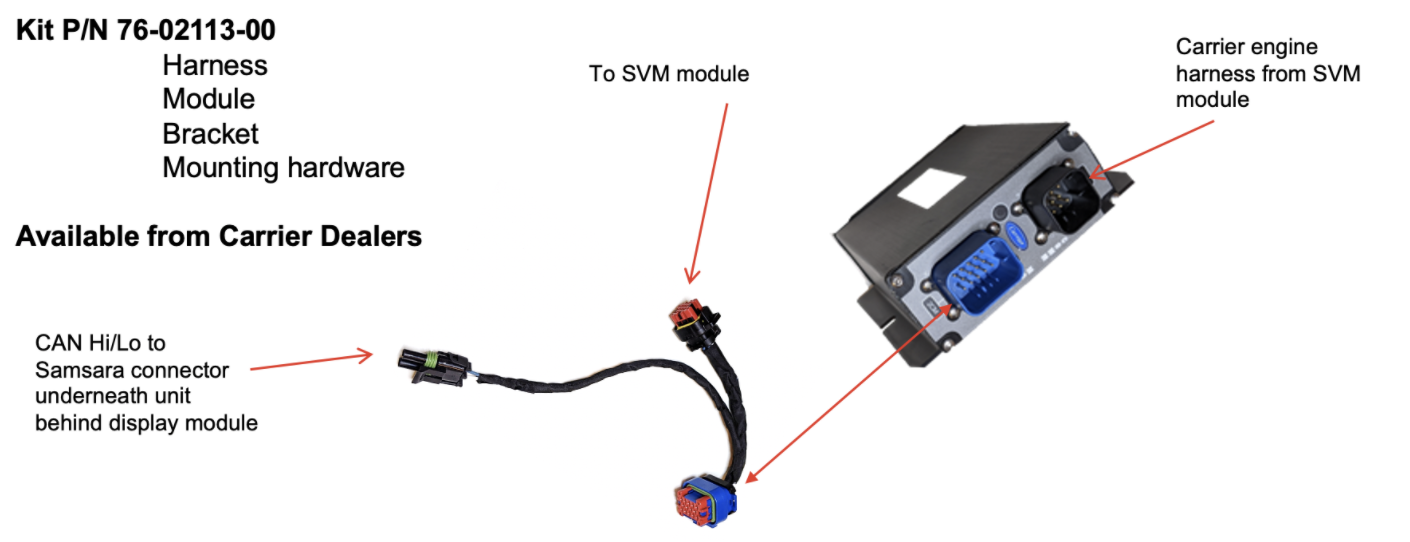

CDG-Kit, bestehend aus:
-
Y-geteilter Kabelbaum
-
CDG
-
Halterung
-
Befestigungsmaterial
-
Verwenden Sie die nachstehende Tabelle oder wenden Sie sich an Ihren Carrier-Händler vor Ort, um den richtigen Einbausatz für Ihr Carrier-Jahr und -Modell zu finden.
|
Jahr |
Modell |
Carrier-Mikrocontroller-Generation |
Minimum APX SW |
Samsara-Kabel |
Carrier Gateway Kit # |
|---|---|---|---|---|---|
|
2013- Nov 2020 |
X4 |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-X4 |
76-02113-00 |
|
Nov 2020 - Gegenwart |
APX Gen 2 |
5.81.00 (Standard für die meisten neuen Kühlcontainer) |
76-00972-03 |
||
|
2013-Jul 2020 |
Vector 8xx-Serie |
APX Gen 1 |
5.10.01 |
CBL-AG-ARCR-VT |
76-02113-00 |
|
Juli 2020 - heute |
APX Gen 2 |
5.81.00 (Standard für die meisten neuen Kühlcontainer) |
76-00972-03 |
Nachdem die CDG-Installation abgeschlossen ist, können Sie AG26 installieren. Verwenden Sie die folgenden Arbeitsabläufe und Bilder, um das AG26 in Ihrem Carrier-Kühlcontainer zu installieren:
|
|
|

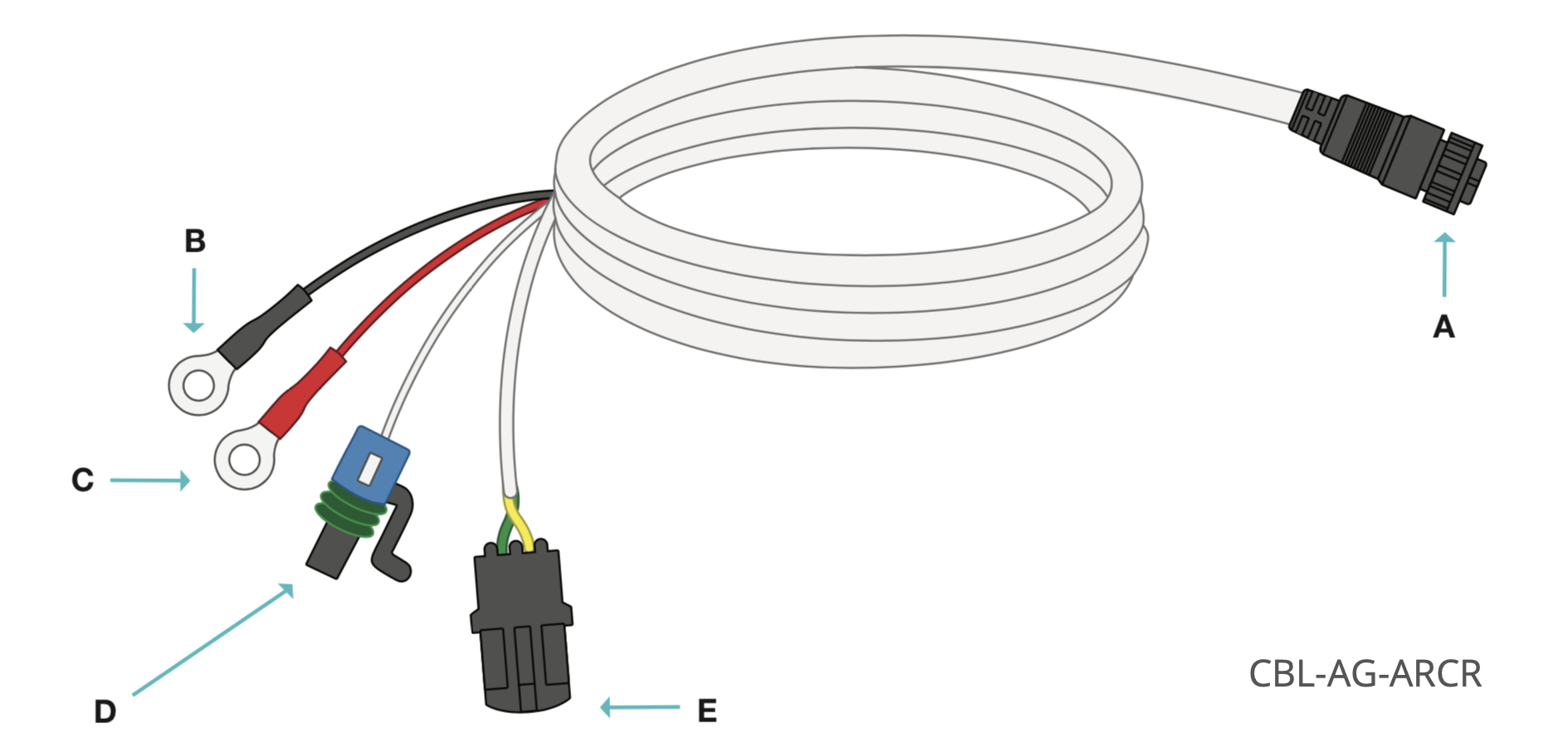

Abbildung 1: AG26 Kühlcontainerkabel
|
|
|

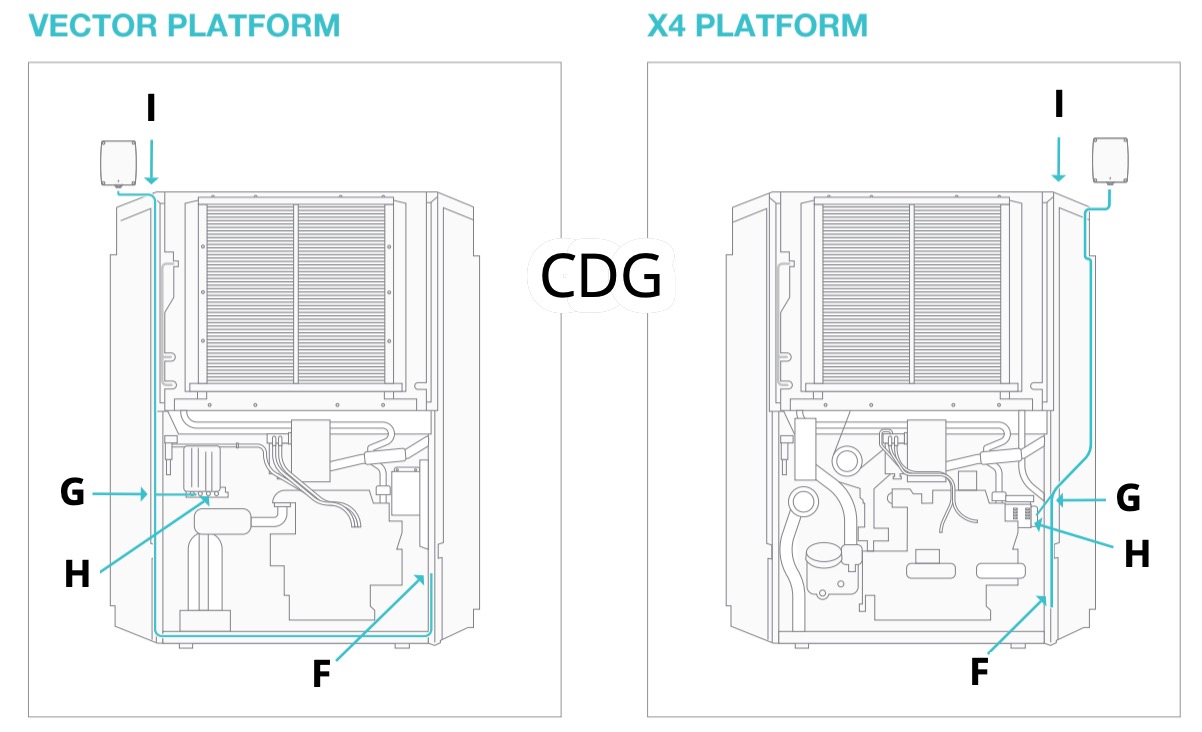

Abbildung 2: Carrier Data Gateway (CDG)
-
Befestigen Sie die beiden Ringklemmen, Erdung (B) und Strom (C) des CLB-AG-ARCR-Kabels an der Unterseite des Ladegeräts für den Kühlcontainer.
Die Ladebox befindet sich im unteren linken Teil des Kühlaggregats. Diese beiden Anschlüsse leiten den Strom direkt von der Batterie des Kühlgeräts an das AG26 weiter, um eine konstante Stromversorgung zu gewährleisten und die Verfolgung des Anhängers in Echtzeit zu ermöglichen, auch wenn das Kühlgerät ausgeschaltet ist.
-
Verbinden Sie den CAN-HiLo-Gegenstecker (E) vom CBL-AG-ARCR-Kabel mit dem CAN-HiLo-Stecker am CDG (F).
-
Verbinden Sie den SATPWR-Anschluss (D) am Samsara-Kabel mit dem SATPWR-Anschluss des Kühlcontainers.
Bei Vector 8xxx-Modellen befindet sich der SATPWR-Anschluss unterhalb oder hinter dem APX-Bedienfeld und dem SVM. Die CDG ist mit und neben der SVM verkabelt. Der SATPWR-Kühlstecker bei den X4-Modellen ist ein leeres Kabelende, das Teil des Kühlaggregats ist. und liest 5 V auf einem Multimeter, wenn der Kühlcontainer eingeschaltet ist.
-
Verbinden Sie das Kabelschuhkabel (A) mit dem AG26 und verriegeln Sie es durch Drehen.
Die LED am AG26 blinkt während des Anschließens orange und leuchtet nach dem Anschließen dauerhaft grün. Wenn das Licht dauerhaft orange leuchtet, stellen Sie sicher, dass Sie sich in einem Gebiet mit gutem Mobilfunksignal befinden. Weitere Tipps zur Fehlerbehebung finden Sie in der Anleitung zur Fehlerbehebung am Asset-Gateway.
