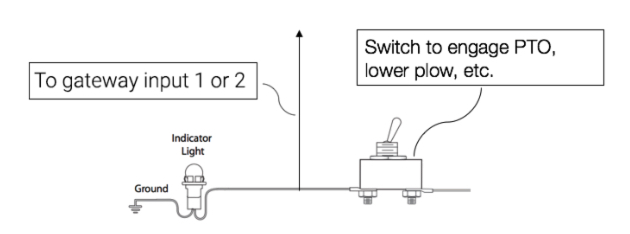

Jedes Fahrzeug-Gateway (VG) unterstützt Hilfseingänge zum Anschluss zusätzlicher Geräte. Mit dem Kabel CBL-VG-CAUX können Sie bis zu fünf Hilfsleitungen direkt an das VG54 oder VG55 anschließen. Diese Einrichtung ermöglicht es Ihnen, mehrere Zubehörteile, wie Panik- oder Privatsphäretasten, in Reihe zu schalten, während immer noch Hilfseingänge für ungenutzte Leitungen bereitgestellt werden. Bei Bedarf können Sie außerdem den Aux-Anschluss-Hub (ACC-AUX) installieren, um bis zu acht weitere Eingänge anzuschließen.
Das CBL-VG-CAUX-Kabel, kompatibel mit den Modellen VG54 und VG55, nutzt Aux-Eingangsleitungen 1 bis 5. Wenn der Aux-Anschluss-Hub (ACC-CAUX) verwendet wird, entsprechen diese Eingänge den Eingangsleitungen 6 bis 13. Die folgende Tabelle gibt die geeignete Hardware für jede Aux-Eingangsleitung an:

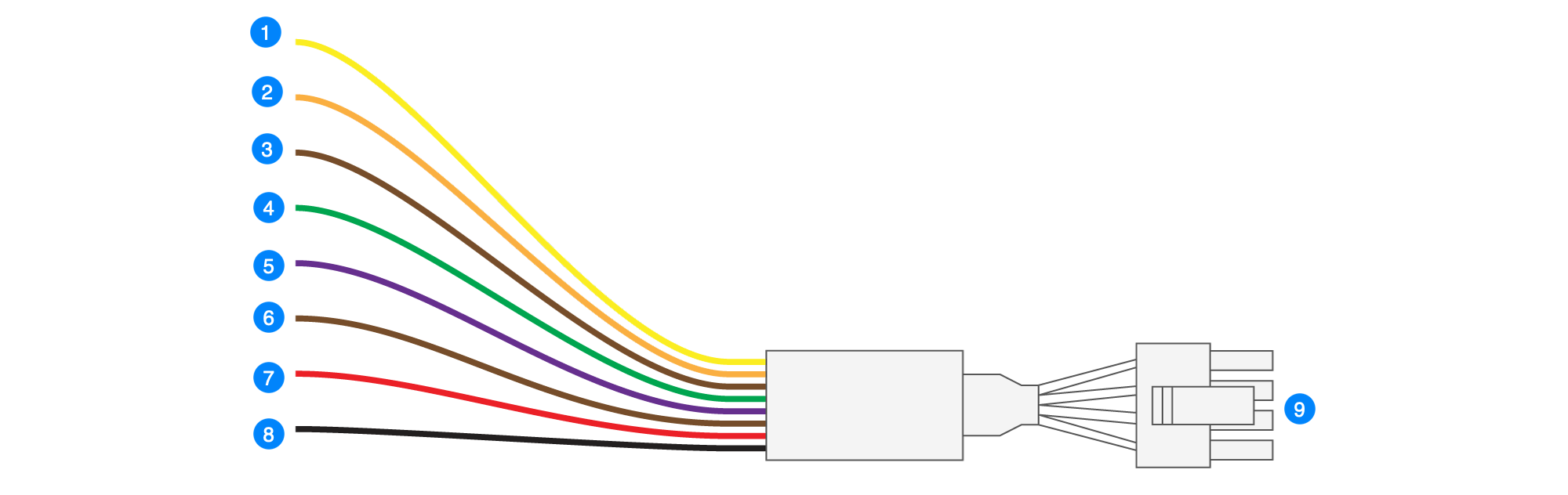

Kabelfarbe |
Beschreibung |
||||||||||||||||||||||||||||||||||||||||||||||||
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
|
Gelb |
||||||||||||||||||||||||||||||||||||||||||||||||
|
Orange |
||||||||||||||||||||||||||||||||||||||||||||||||
|
Braun |
AUX Eingang 3 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
Grün |
AUX Eingang 4 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
Lila |
AUX Eingang 5 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
Blau |
AUX Ausgang 1 |
|||||||||||||||||||||||||||||||||||||||||||||||
|
Rot |
||||||||||||||||||||||||||||||||||||||||||||||||
|
Schwarz |
Erder |
|||||||||||||||||||||||||||||||||||||||||||||||
|
— |
Hilfseingangsstecker |
|||||||||||||||||||||||||||||||||||||||||||||||
[a] Nicht verwenden, wenn die Samsara Paniktaste vom Installateur installiert ist. [b] Nicht verwenden, wenn die Samsara Privatsphäretaste vom Installateur installiert ist. [c] Die Spannungsquelle ist die Asset-Batterie, sodass die Spannung auch dann konstant bleibt, wenn der Fahrzeugmotor ausgeschaltet ist. |

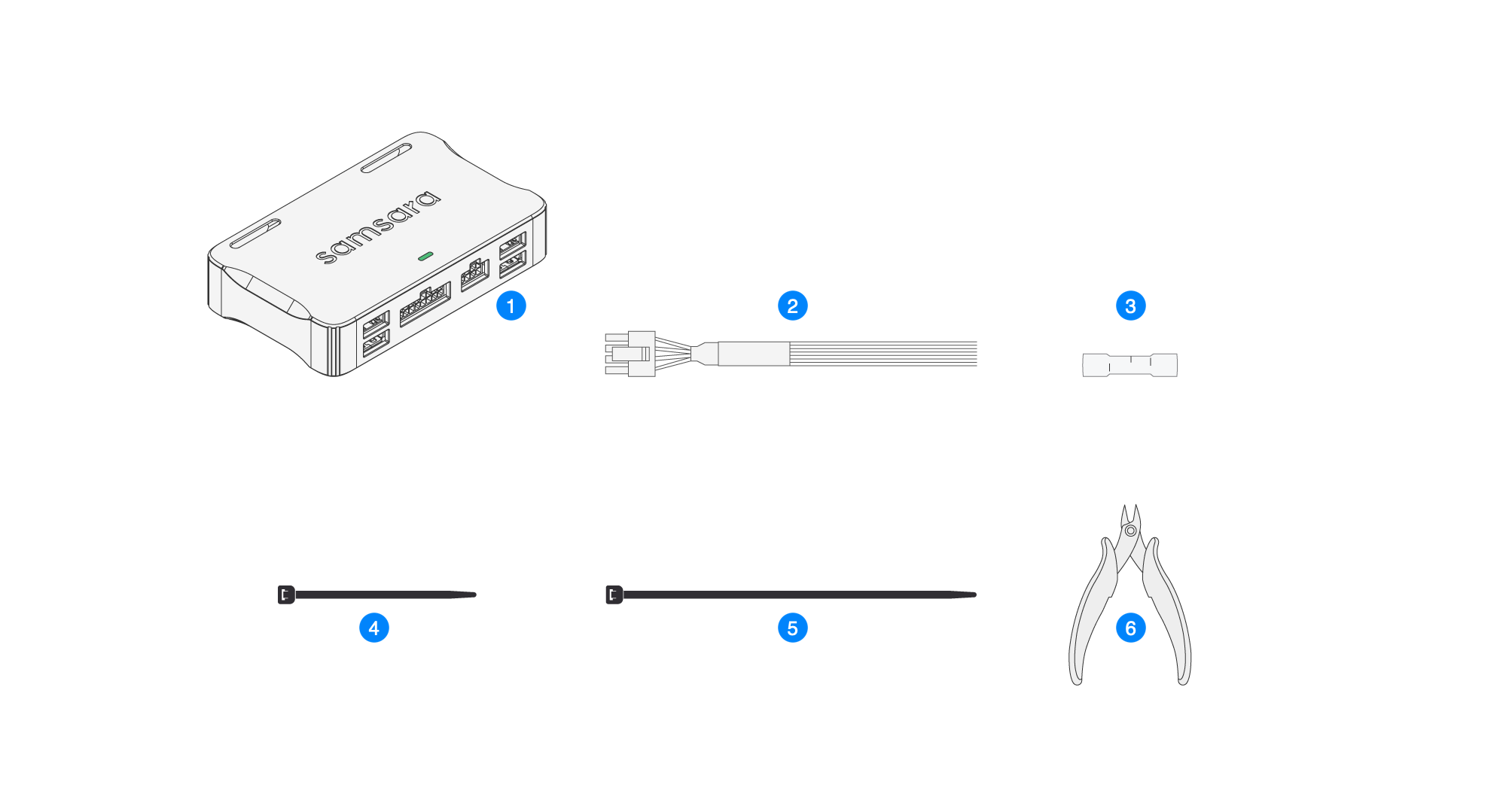

Was Sie benötigen
Menge |
Beschreibung |
|
---|---|---|
|
1 |
Fahrzeug-Gateway |
|
1 |
Zubehör-Hilfskabel |
|
8 |
Stoßverbinder |
|
8 |
Kurz-schmaler Kabelbinder (Kabeltasche) |
|
2 |
Lang-schmaler Kabelbinder (Fahrzeug-Gateway-Box) |
|
1 |
Bündigschneider (nicht im Lieferumfang enthalten) |
So schließen Sie Zusatzeingänge an Ihr VG an:
-

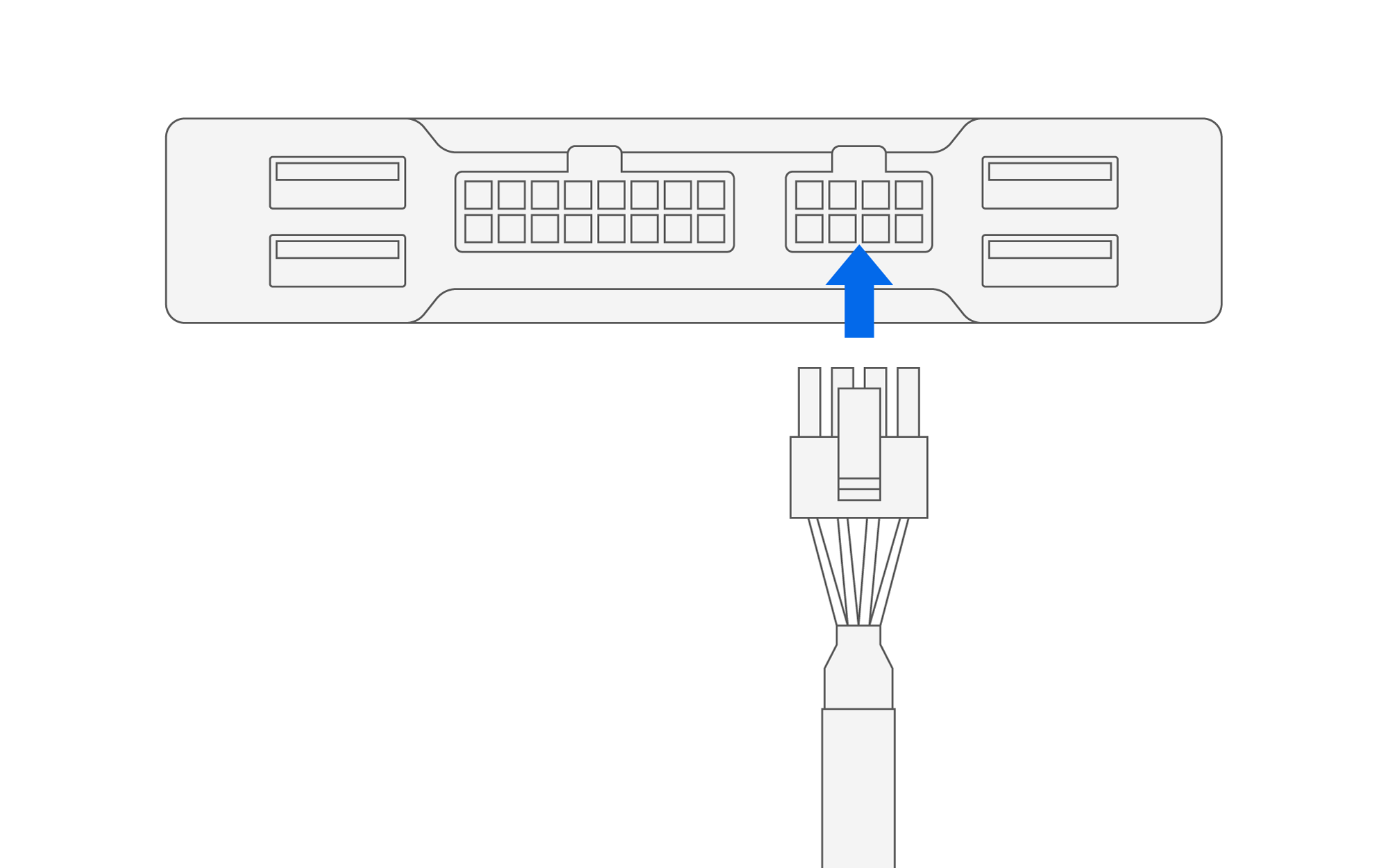

Verbinden Sie das Samsara-Kabel mit dem 8-poligen Anschluss des VG.
-
Identifizieren Sie die richtige Kabelfarbe zum Anschließen Ihres Geräts an den Hilfseingang.
Weitere Informationen finden Sie unter Eingangskabelzuordnung.
-

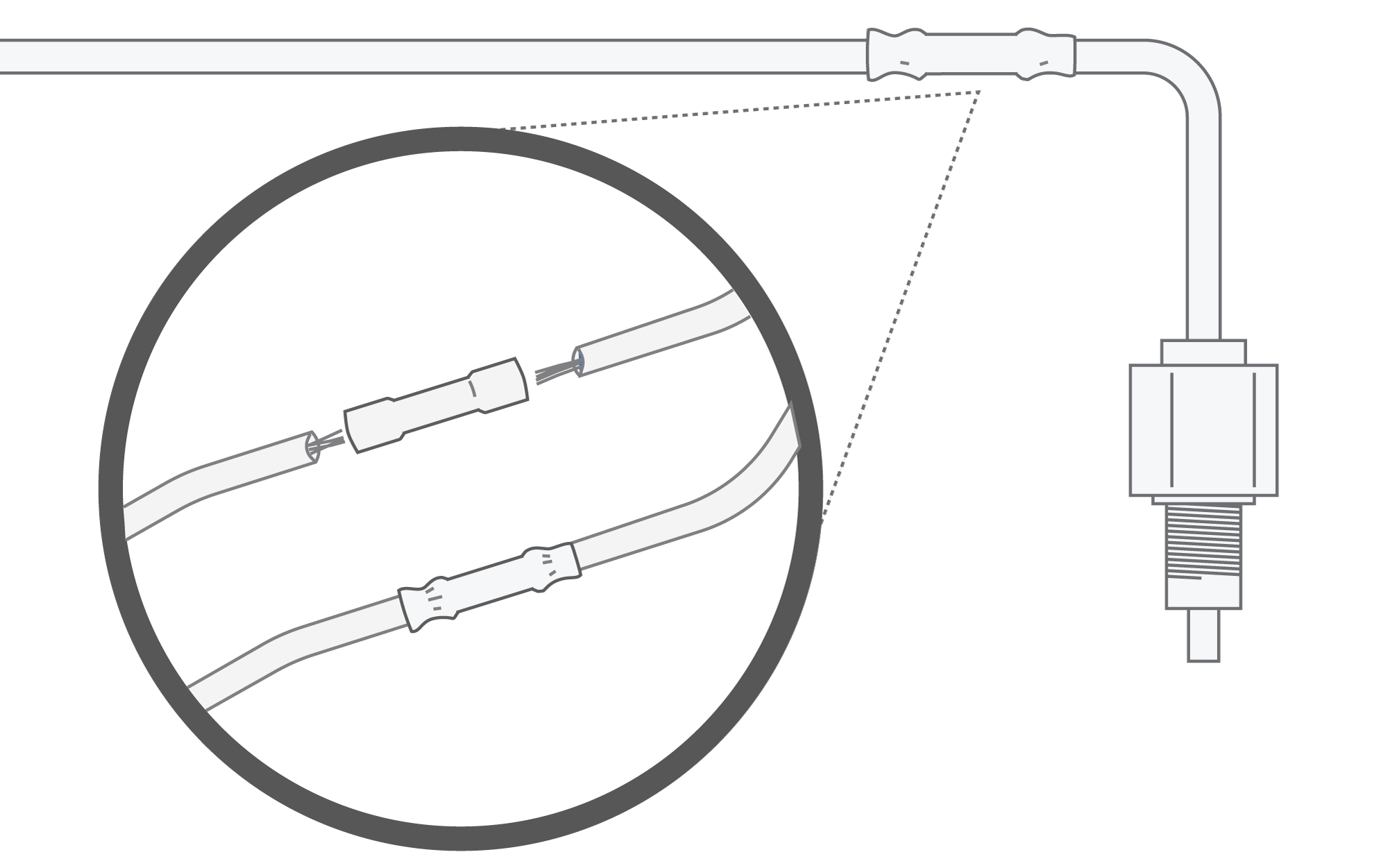

Verwenden Sie einen Stoßverbinder, um die AUX-Drähte mit den Sensoreingängen zu verbinden, die Sie überwachen möchten.
Verwenden Sie Kupferdraht der Stärke 20 (empfohlen).
-
Wenn zusätzliche Hilfseingänge benötigt werden, verkabeln Sie die Eingänge mit dem Aux-Anschluss-Hub (ACC-AUX) und verbinden Sie den Hub mit dem USB-Anschluss am VG.
-
Überprüfen Sie die Spannung am Eingang.
Wenn die Spannung 5 V überschreitet, betrachtet das VG das Gerät als eingeschaltet. Eine Spannung unter 3,3 V wird als Aus betrachtet. Bleibt die Spannung aus, überprüfen Sie erneut die Pinbelegung und ob die Drähte fest angeschlossen sind.
-
Vervollständigen Sie die Einrichtung auf der Samsara-Dashboard. Siehe Konfigurieren eines Zusatzeingangs.
Nachdem Sie Ihre Hilfsgeräte installiert haben, sind die Informationen fast sofort im Samsara-Dashboard verfügbar. Sehen Sie sich den Ausrüstungsbericht und Ihre Flottenübersicht an, um zu erfahren, wie und wo Ihre Flotte die Ausrüstung verwendet.
Diese Installationsanleitung enthält typische Informationen für Produkte, die zum Zeitpunkt ihrer Veröffentlichung hergestellt wurden. Der Inhalt dieses Leitfadens stellt keine Garantie dar und dient nur als Referenz. Informieren Sie sich über die geltenden örtlichen Gesetze und Verordnungen, um eventuelle Installationsbeschränkungen zu ermitteln. Es liegt in der Verantwortung des Installateurs, bei der Installation dieser Hardware alle geltenden Gesetze und Verordnungen einzuhalten.
Versuchen Sie nicht, dieses Produkt zu reparieren, Ersatzteile von Drittanbietern mit diesem Produkt zu verwenden oder dieses Produkt anderweitig zu modifizieren, außer in Übereinstimmung mit den Produkthandbüchern oder wie von Samsara angewiesen. Nichtbeachtung kann zu Sachschäden, Verletzungen oder zum Erlöschen der Produktgarantie führen.
Jede Installation, die nicht in Übereinstimmung mit den Anweisungen in der Installationsanleitung oder in der Dokumentation erfolgt, oder jede Verwendung dieses Produkts, die von der jeweiligen IP-Einstufung oder den empfohlenen Betriebsanweisungen abweicht, kann zu unerwarteten Ausfallzeiten, Systemausfällen, Körperverletzungen oder Sachschäden, einschließlich Wasserschäden, führen. Die Nichteinhaltung dieser Anweisungen kann zu schweren Verletzungen oder zum Tod führen.
Diese Hardware und die zugehörige Software sind möglicherweise nicht mit Produkten und/oder Dienstleistungen von Drittanbietern kompatibel und können unter Umständen den Betrieb solcher Produkte/Dienstleistungen beeinträchtigen oder Garantien für diese Produkte/Dienstleistungen erlöschen lassen.
Installieren Sie die Hardware nicht, wenn das Fahrzeug eingeschaltet oder nicht gesichert ist, es sei denn, Sie werden im Rahmen der Installationsanleitung angewiesen, das Fahrzeug einzuschalten. Installieren oder justieren Sie die Hardware nicht, während Sie das Fahrzeug fahren oder bedienen. Installieren Sie diese Teile nicht an einer Stelle, die die Sicht des Fahrers oder die Bedienung der Bedienelemente des Fahrzeugs beeinträchtigen könnte, oder in der Nähe von Airbag-Blenden bzw. im Wirkungsbereich eines Airbags.
Installieren Sie diese Hardware nicht auf oder in der Nähe von brennbaren oder anderweitig gefährlichen Materialien. Diese Hardware kann bersten, wenn sie in der Nähe von brennbaren oder anderen gefährlichen Materialien platziert wird, wodurch die Gefahr von Bränden, Verbrennungen, Stromschlägen oder anderen schweren Verletzungen besteht. Dieses Produkt enthält Kondensatoren, die eine potenzielle Brand-, Explosions-, Stromschlag- oder Verbrennungsgefahr darstellen können. Berühren Sie keine Kondensatoren in dieser Hardware.
Bitte achten Sie immer auf Ihre Umgebung und fahren Sie sicher, halten Sie sich an alle Verkehrsregeln und beachten Sie jederzeit die Straßen- und Fahrbedingungen. Verlassen Sie sich nicht darauf, dass das Produkt den Fahrer vor Sicherheitsgefahren warnt oder Kollisionen verhindert. Die Hardware und die dazugehörige Software funktionieren je nach Straßenbedingungen, anderen Fahrzeugen, Wetter und anderen Faktoren möglicherweise nicht wie vorgesehen.
Bewahren Sie dieses Gerät zwischen -40 °C und 85 °C (-40 °F und 185 °F) auf. Wenn Sie die Hardware nicht innerhalb des angegebenen Temperaturbereichs aufbewahren, kann dies zu Sicherheitsrisiken führen.
Dieses Gerät entspricht Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss unanfällig gegenüber allen empfangenen Interferenzen sein, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.
Dieses Gerät entspricht den lizenzfreien RSS-Standard(s) von ISED Canada. Der Betrieb unterliegt den folgenden zwei Bedingungen:
(1) Dieses Gerät darf keine schädlichen Interferenzen verursachen und (2) dieses Gerät muss unanfällig gegenüber allen empfangenen Interferenzen sein, einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen können.
Dieses Symbol auf dem/den Produkt(en) und/oder den Begleitdokumenten bedeutet, dass gebrauchte elektrische und elektronische Produkte nicht im allgemeinen Hausmüll entsorgt werden dürfen. Für eine ordnungsgemäße Behandlung, Rückgewinnung und Wiederverwertung bringen Sie dieses Produkt bitte zu ausgewiesenen Sammelstellen. |
