Jedes Fahrzeug-Gateway (VG) ist mit Hilfseingängen ausgestattet, die Sie verwenden können, um zusätzliche Geräte an Ihre Ausrüstung anzuschließen. Sie können bis zu zwei Nebenleitungen direkt an das VG34 anschließen. Um zusätzliche Auxiliary-Ports hinzuzufügen, schließen Sie an an Aux-Anschluss-Hub (ACC-AUX).
Nachdem Sie Zusatzgeräte installiert haben, sind die Informationen fast sofort im Samsara-Dashboard verfügbar. Sehen Sie sich den Ausrüstungsbericht und die Flottenübersicht ( ) Ihres Samsara-Dashboard an, um zu sehen, wie und wo Ihre Flotte die Ausrüstung nutzt.
Für jeden Zusatzeingang, den Sie anschließen möchten:
-

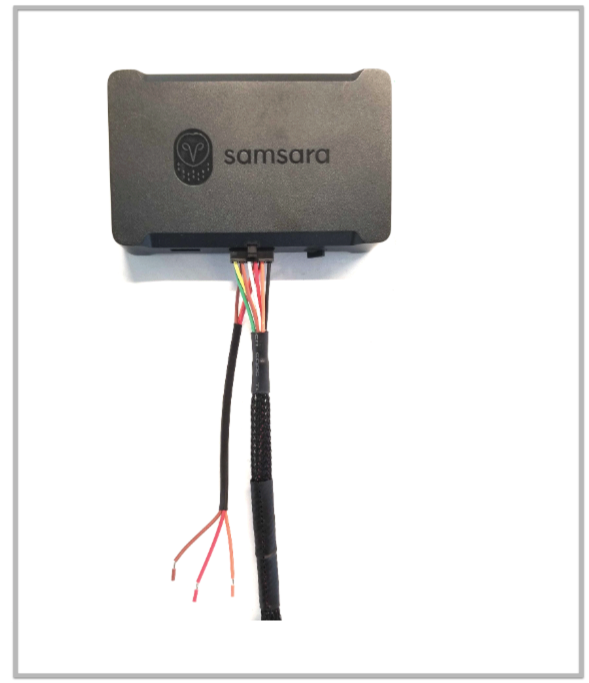

Entfernen Sie den Schrumpfschlauch vom Pigtail, um drei Drähte freizulegen.
-
Suchen Sie die Drähte für Eingang 1 und Eingang 2 mit Hilfe des folgenden Schlüssels:
-
Eingang 1 = ROT
-
Eingang 2 = ORANGE
-
Unbenutztes Kabel = BROWN
Anmerkung
Standard-OBD-Kabelschlüssel:
-
J1939: Eingang 1 (ROT), Eingang 2 (ORANGE), Unbenutzter Draht (BRAUN)
-
OBDII: Eingang 1 (GRÜN), Eingang 2 (GELB), Unbenutztes Kabel (BLAU)
-
-

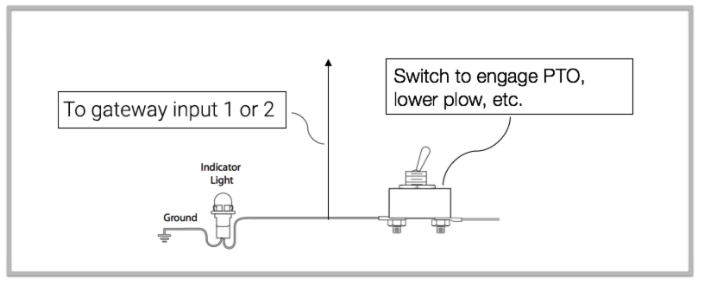

Verdrahten Sie eine davon mit dem Stromkreis Ihrer gewünschten Ausrüstung. Wir empfehlen die Verkabelung mit Kontrollleuchten, Relais oder Schaltern. Wir empfehlen die Verwendung von 20-Gauge-Kupferdraht.
-
Überprüfen Sie die Spannung am Eingang.
Wenn die Spannung 5 V überschreitet, betrachtet das VG das Gerät als eingeschaltet. Eine Spannung unter 3,3 V wird als Aus betrachtet. Bleibt die Spannung aus, überprüfen Sie erneut die Pinbelegung und ob die Drähte fest angeschlossen sind.
-
Vervollständigen Sie die Einrichtung auf der Samsara-Dashboard. Siehe Konfigurieren eines Zusatzeingangs.
