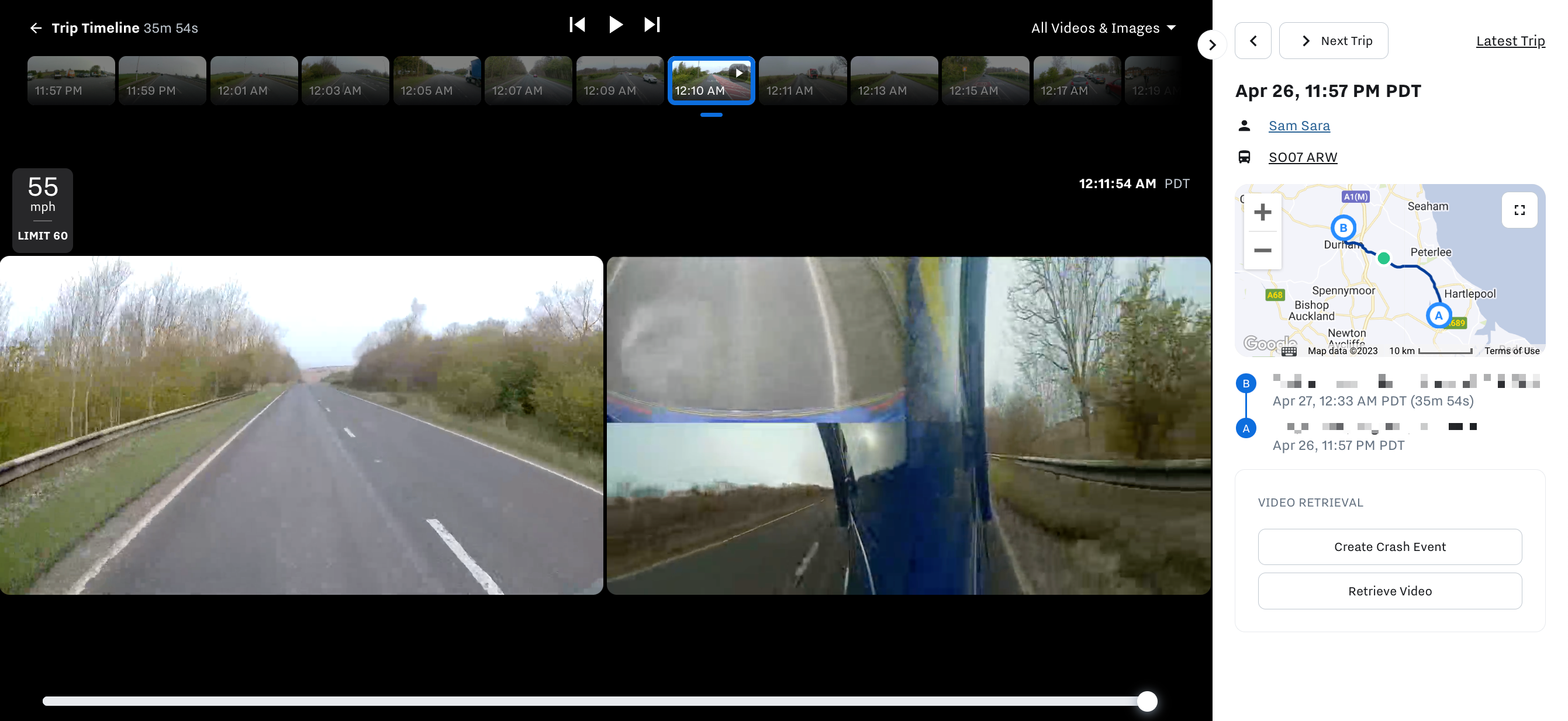

Mit dem HD Samsara Kamera-Anschluss können Sie Ihre aktuelle Samsara Dashcam Konfiguration erweitern und bis zu vier kompatible Kameras von Drittanbietern pro Fahrzeug an Ihr Samsara-Dashboard anschließen.

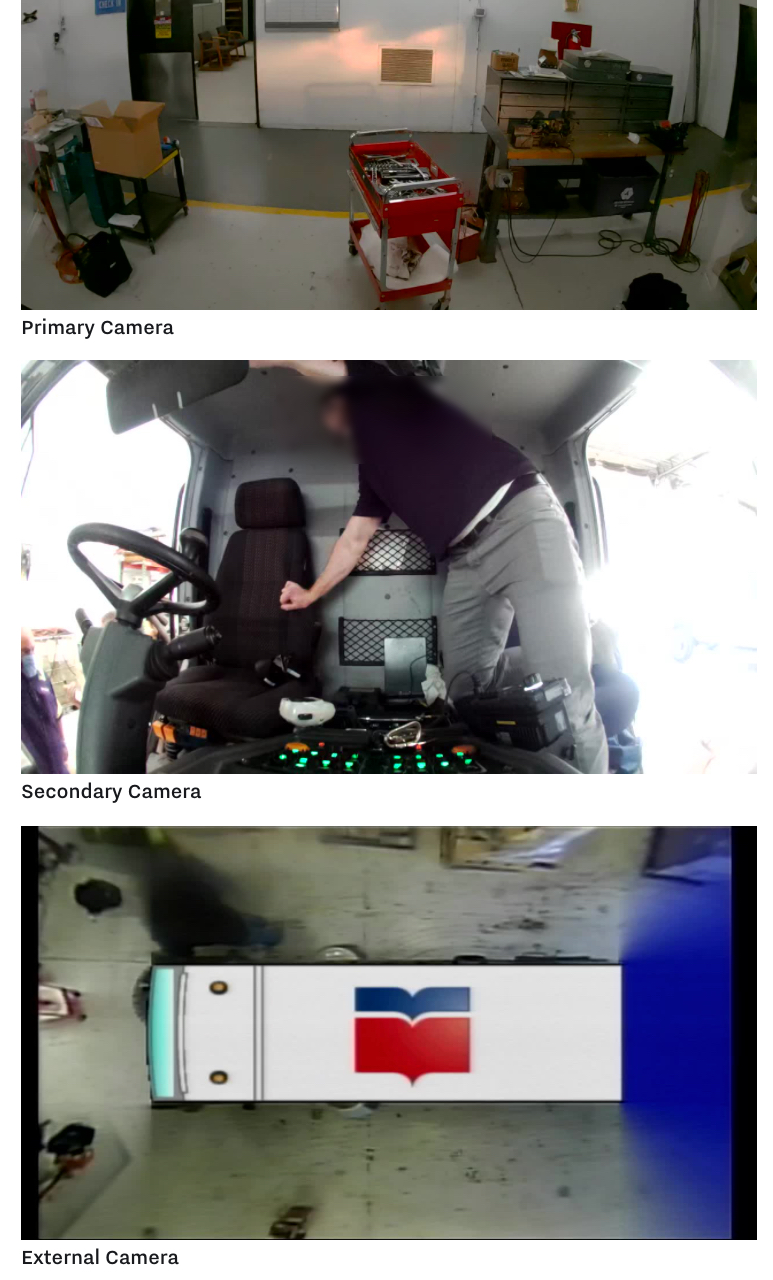

Einen Vergleich der Funktionen des Samsara Kamera-Anschlusses und eine Übersicht über die mit dem Anschluss verfügbaren Funktionen finden Sie unter Funktionsunterstützung je nach Dashcam-Modell. Mit der Konfiguration der Samsara Dashcam und des Kamera-Anschlusses können Sie mit den folgenden Erkennungstypen Aufnahmen von Kameras anderer Hersteller erfassen:
Anmerkung
Die Erkennung von Richtlinienverstößen umfasst nicht das Bildmaterial von Kameras anderer Hersteller.
Die folgende Tabelle fasst die kompatiblen Funktionen von Drittanbietern zusammen. Wenn Ihre Kamera über einen Anschlusstyp oder ein Videosignal verfügt, das hier nicht aufgeführt ist, müssen Sie einen Adapter von einem unterstützten Drittanbieter erwerben.
Komponente |
Optionen |
---|---|
Verbindungstyp |
Videoeingang: Buchse GX12 (4-polig) Video-Ausgang: Stecker GX12 (4-polig) |
Videosignal |
|
Erkundigen Sie sich beim Hersteller nach Optionen. In der folgenden Tabelle sind kompatible Geräte für den Samsara Kamera-Anschluss aufgeführt. Diese Liste ist nicht vollständig. Überprüfen Sie stets die Kompatibilität von Steckern und Signalen.
Kategorie |
Hersteller |
Modell |
Beschreibung |
---|---|---|---|
Kameras |
ACSS |
ACCAM-16J-HD |
Rückfahrkamera mit Vogelperspektive, AHD 1080p |
Kameras |
ACSS |
ACCAM-7j HD |
Seitenkamera, AHD 1080p |
Kameras |
ACSS |
TTC-CV-RD019/ACCAM-7t HD |
Mini-Seitenansichtskamera |
Kameras |
ACSS |
ACCAM-5e HD |
Rückfahrkamera, AHD 1080p |
Kameras |
Brigade |
VBV-790C |
Rückfahrkamera |
Kameras |
Brigade |
VBV-300C |
Seitliche Kamera |
Kameras |
Motor Max |
MM720SVAHD |
Seitliche Kamera |
Kameras |
Pro-Vision |
CAM-313C-1 |
PV-Rückfahrkamera |
Kameras |
Pro-Vision |
IA-DVR-912 |
HD-Low-Profile-Kamera |
Kameras |
Pro-Vision |
IA-DVR-920 |
HD-Standardkamera |
Kameras |
Pro-Vision |
CAM-313C-1 |
Rückfahrkamera |
Kameras |
Pro-Vision |
CAM-313MS |
PV-Seitenkamera |
Kameras |
Pro-Vision |
DVR-921 – AHD |
Mini-Dome-Kamera |
Kameras |
Pro-Vision |
IA-DVR-1920-AHD |
HD-Standardkamera |
Kameras |
Pro-Vision |
IA-DVR-912-AHD (PC-1912-AHD) |
HD-Kamera mit niedrigem Profil |
Kameras |
Rear View Safety |
RVS-770-AHD |
Rückfahrkamera |
Kameras |
Rear View Safety |
RVS-775-AHD |
|
Kameras |
Rear View Safety |
RVS-775LAHD |
Seitliche Kamera |
Kameras |
Rear View Safety |
RVS-ARM |
|
Kameras |
Rosco |
STSC141CO Rev E |
Rückfahrkamera |
Kameras |
Rosco |
STSC168 |
Vordere Kamera |
Kameras |
Rosco |
STSC167 |
|
Kameras |
Rosco |
Kamera- und Monitor-Kit |
|
Kameras |
SV-625B |
Rückfahrkamera |
|
Kameras |
Safety Vision |
SV-625B-KIT |
Kamera-Kit |
Kameras |
Safety Vision |
SV-650FHD-KIT |
Kamera-Kit |
Kameras |
Safety Vision |
SV-EXTCAM-1080B |
Kamera |
Kameras |
Ubiknos |
XMR-CAM1080 |
HD-Außenkamera |
Kameras |
Ubiknos |
XMRDOME1080 |
Mini Dome Innenkamera |
Monitore |
ACSS |
ACMON-7 |
7-Zoll-Monitor |
Monitore |
Brigade |
VBV-770M |
Brigade-Monitor |
Monitore |
Motor max |
MM7091AHD |
7" AHD-Dash-Monitor |
Monitore |
Pro-Vision |
IA-PM-1970S |
Monitor |
Monitore |
Pro-Vision |
IA-PM-1980S |
7-Zoll-Vierfach-Touchscreen |
Monitore |
Rear View Safety |
RVS-3710-DVR |
Monitor / DVR |
Monitore |
Rear View Safety |
RVS-6137Q-AHD |
7-Zoll-TFT-LCD-Monitor |
Monitore |
Rosco |
STSM250MO REV A |
7" LCD-Monitor |
Monitore |
Safety Vision |
SV-LED7-S |
7-Zoll-HD-Monitor |
Monitore |
Safety Vision |
SV-LCD-56BA |
5,6-Zoll-Monitor |
Multiplexer |
Pro-Vision |
MUL.604 |
PV-Multiplexer, 4-Kanal |
Multiplexer |
Pro-Vision |
MUL.802 |
PV-Multiplexer, 2-Kanal |
Multiplexer |
Pro-Vision |
MUL.804 |
PV-Multiplexer, 4-Kanal |
Multiplexer |
Rear View Safety |
RVS-501N-4 |
AHD-Split-Multiplexer |
Multiplexer |
Safety Vision |
SV-4CCB-AHD |
AHD-Multiplexer |
Multiplexer |
Rosco |
STSS1000A |
Multiplexer, 4-Kanal |
Multiplexer |
Ubiknos |
XMR401NAHDS |
4-Kanal DVR |
DVR |
ACSS |
ACCM1B-HD AES |
4-Kanal 1080p AHD MDVR/Kombinierer |
DVR |
Pro-Vision |
IA-DVR-906T0-128 |
10-Channel Hybrid HD DVR |
DVR |
Pro-Vision |
PD-1900 |
Hybrid-DVR |
DVR |
MDR-504GW-1-G2-CMR |
Mobiler 4-Kanal-Digitalrecorder |
Tipp
Verwenden Sie den folgenden detaillierten Workflow oder den Installationsanleitung (PDF).
Führen Sie die folgenden Aufgaben aus, bevor Sie mit der Installation von Samsara HD-Kamera-Anschluss beginnen:
-
Stellen Sie sicher, dass Ihre Kameraausrüstung von Drittanbietern mit dem Samsara Kamera-Anschluss kompatibel ist. Informationen zu kompatiblen Anforderungen finden Sie unter Kompatible Kameraoptionen von Drittanbietern.
-

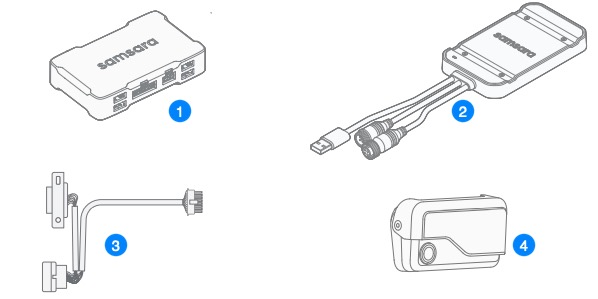

Sammeln Sie die folgende Ausrüstung:
Menge
Beschreibung
1
VG54 oder VG55
1

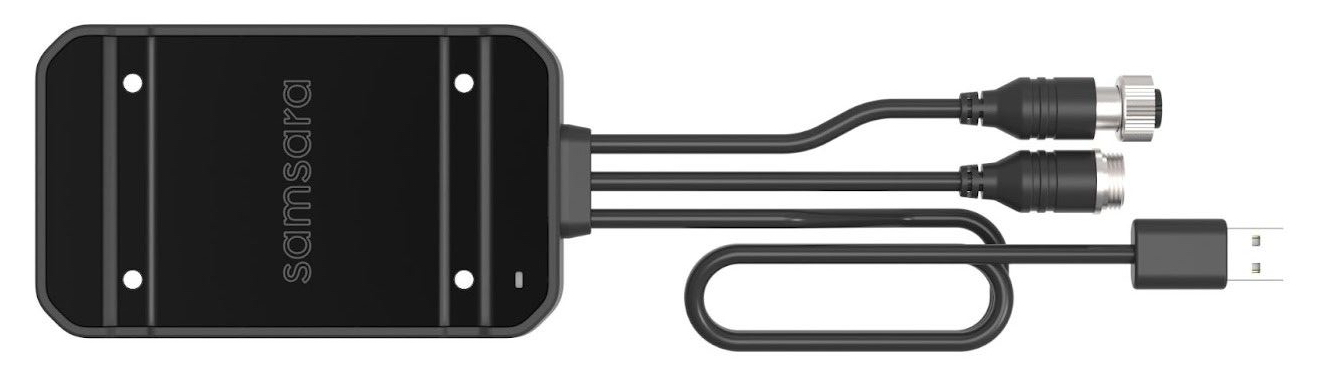

AHD1 mit drei Kabelanschlüssen:
-
1 m langes USB-Kabel
-
15 cm männliches GX12-Kabel (KAMERA)
-
15 cm weibliches GX12-Kabel (ANZEIGE)
1
VG-Kabel
1
Nach innen und außen gerichtete Samsara Dashcam mit KI-Funktionen
Abhängig von Ihrer Konfiguration benötigen Sie möglicherweise auch ein GX12-Verlängerungskabel (nicht im Lieferumfang enthalten).
-
-
Installieren Sie Ihr VG (siehe Installationsanleitungen für Fahrzeug-Gateway (VG) nach Kabel)
So schließen Sie eine Kamera eines Drittanbieters über den Samsara HD-Kamera-Anschluss an:
-
Verbinden Sie das USB vom HD Camera Connector mit dem VG.
Wenn der Abstand zwischen AHD1 und VG mehr als 1 m beträgt, können Sie bei Samsara ein USB-Verlängerungskabel (CBL-CM-B3AU) bestellen.
-
Verwenden Sie die mitgelieferten Kabelbinder, um den HD-Kameraanschluss sicher zu befestigen, wobei das Logo nach außen zeigt.
Einbauort und -stil variieren je nach Fahrzeug und abhängig vom verfügbaren Platz.
-
Schließen Sie die Montage ab:
-
Ohne ein Display in der Kabine: Montieren Sie den HD-Kameraanschluss in der Nähe des VG, stellen Sie jedoch sicher, dass beide Einheiten über ausreichende Belüftung verfügen, um die Wärme abzuleiten.

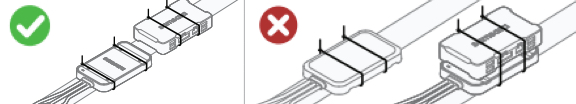

Warnung
Stapeln Sie das Gerät nicht auf dem VG, da dies die Wärmeableitung behindert und zu einer Überhitzung des Geräts führt.
Wenn Ihre Installation mehrere Kameras und einen Multiplexer umfasst, schließen Sie alle Kameras an den Multiplexer an.
-
Mit einem Display in der Kabine::
-
Führen Sie das USB-Kabel durch die Rückseite des Fahrerhauses.
-
Montieren Sie den HD-Kameraanschluss nach Möglichkeit in der Nähe des Kabinenmonitors, um sicherzustellen, dass die GX12-Kabellänge für den Anschluss ausreichend ist. Es sollten keine Verlängerungskabel erforderlich sein.
-
-
-
Schließen Sie das Kamerasystem an das männliche GX12-Kabel des HD-Kameraanschlusses an.
-
Verbinden Sie das weibliche GX12-Kabel des HD-Kameraanschlusses mit dem Videoeingang des Monitors im Fahrerhaus.
-
Um zu bestätigen, dass die Kameras richtig positioniert sind, überprüfen Sie zuerst, ob die VG mit Stromversorgung hat, die Dashcam aufzeichnet und die Drittanbieterkameras mit Stromversorgung haben.
-
Als nächstes Dashcam-Positionierung testen.
Mit der Samsara Fleet App können Sie ein Bild aufnehmen, um die Installation der Dashcam zu überprüfen. Während der Überprüfung können Sie den Stream auch horizontal oder vertikal spiegeln, um das Videomaterial zu simulieren, das die Administratoren auf dem Samsara-Dashboard sehen werden. Dies zeigt die Position, als ob Sie in das Fahrzeug hineinschauen würden, anstatt aus der Sicht des Fahrers der Kabine. Der gespiegelte Stream hat keinen Einfluss auf den Stream auf dem Gerät; wenn Sie eine Anzeige in der Kabine angeschlossen haben, werden die Fahrer sie weiterhin aus ihrer Sicht betrachten.
