Installatiehandleiding voor fisheyecamera's voor 360°-bovenaanzicht

Verzamel de volgende apparatuur en gereedschappen voordat u begint.

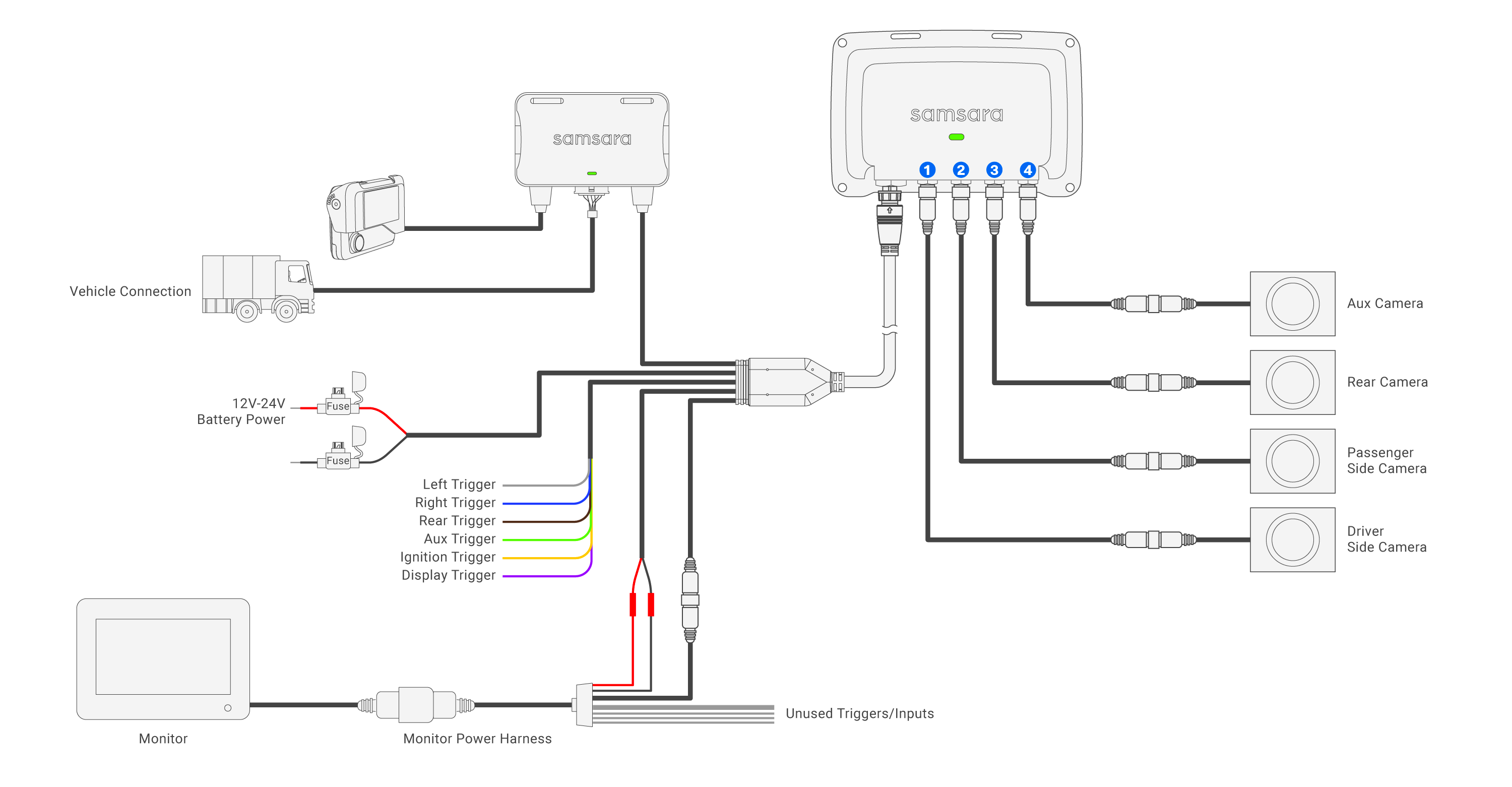

Voltooi eerst de installatiehandleiding voor de AI Multicam Hub, inclusief de installatie van de voertuiggateway, dashcam, hub en triggerdraad, indien van toepassing, voordat u de vier fisheyecamera's installeert.

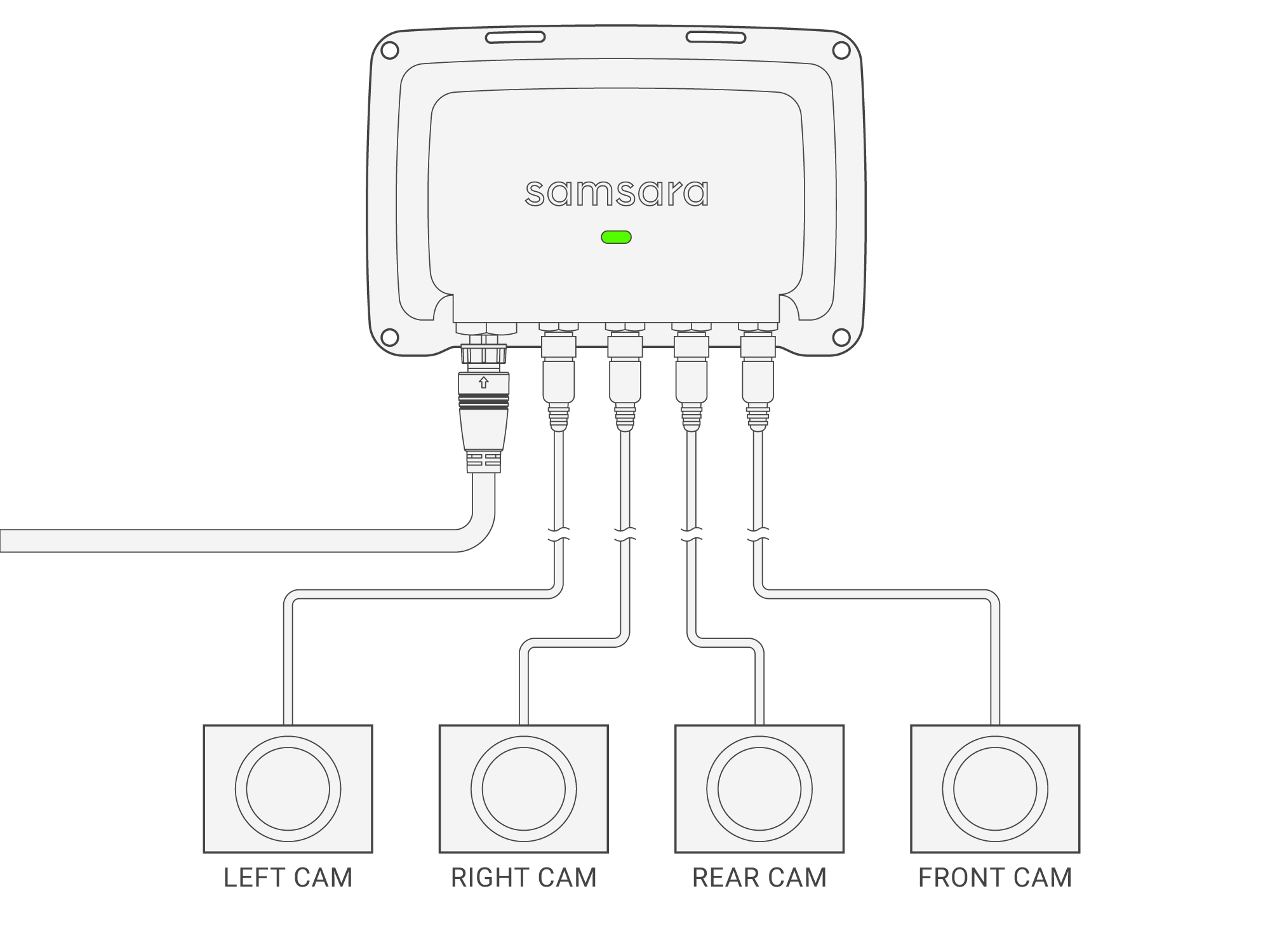

Wanneer u GX12-camerakabels aansluit op de hub voor 360°-bovenaanzicht, gebruikt u de poorten in deze volgorde, van links naar rechts: links, rechts, achter, voor. U kunt de camerarollen voor 360°-bovenaanzicht niet wijzigen in de apparaatinstellingen nadat u deze hebt toegewezen.

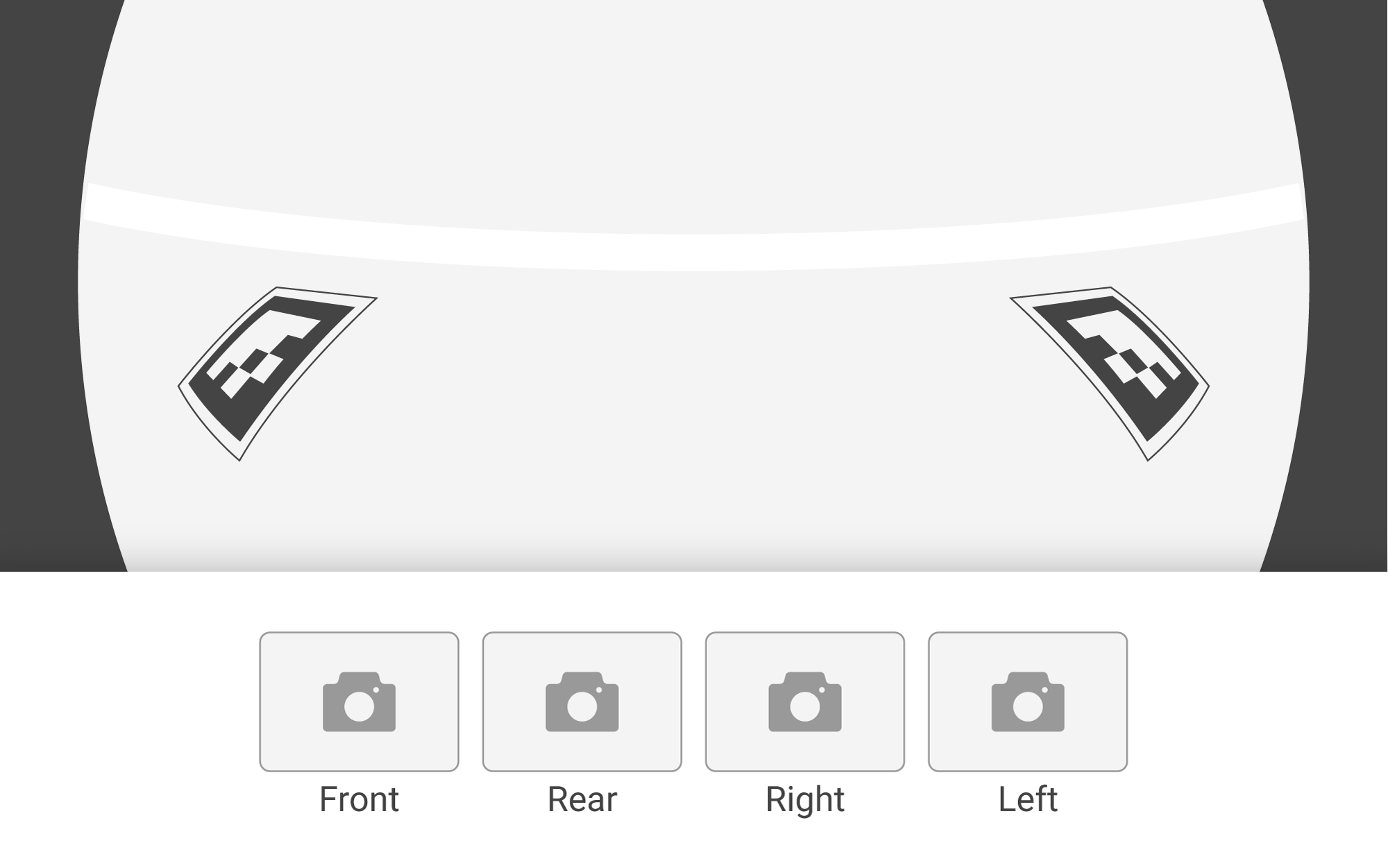

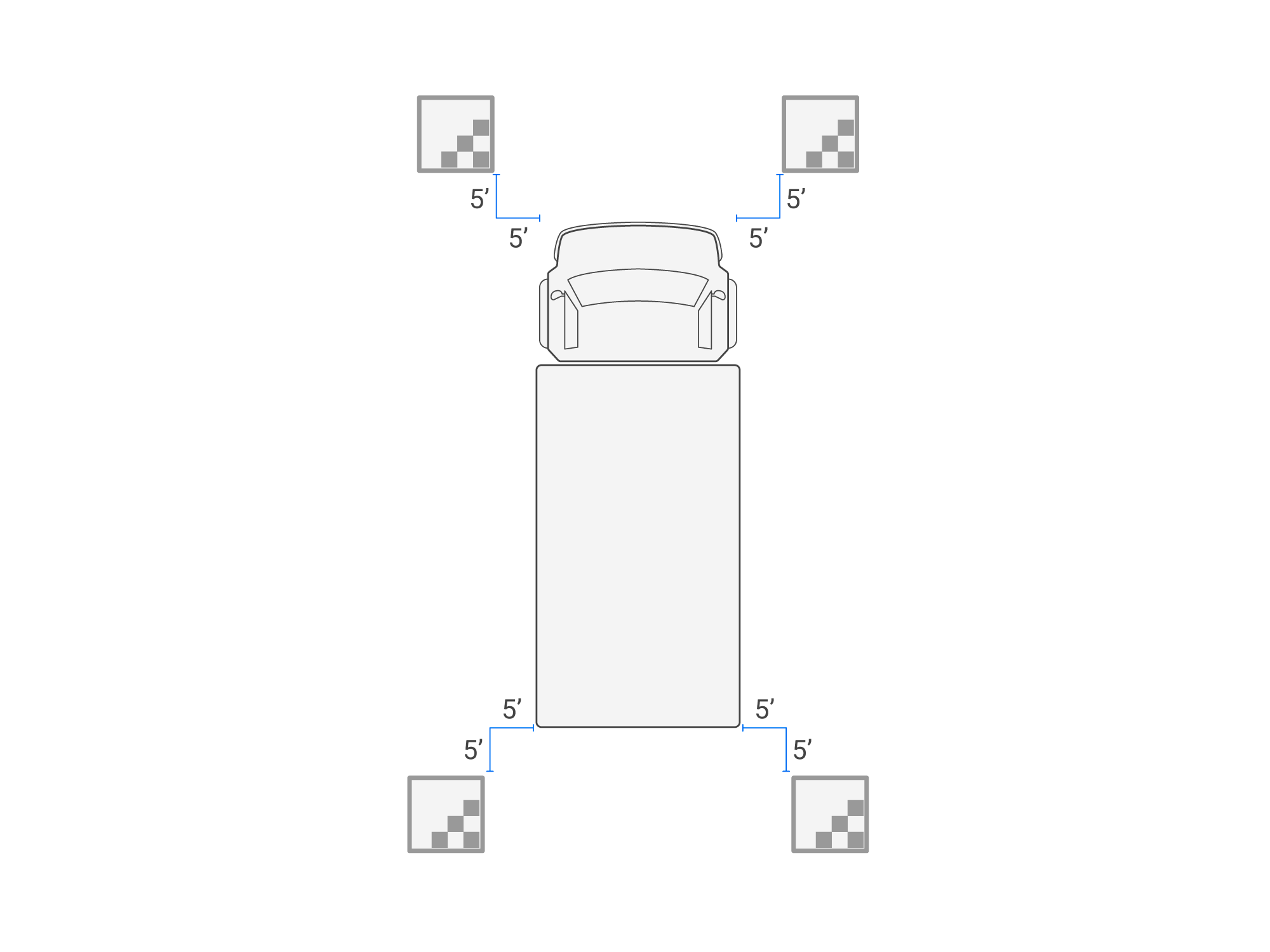

Plaats de vier kalibratiematten op ongeveer 1,5 m (5 ft) van elke hoek van het installatievoertuig. U kunt de plaatsing van de matten naar behoefte aanpassen, maar elke camera moet vóór de kalibratie twee van de vier matten onbelemmerd kunnen zien.

Stel een monitor van 10 inch of 7 inch in om beelden van uw fisheyecamera's te bekijken:

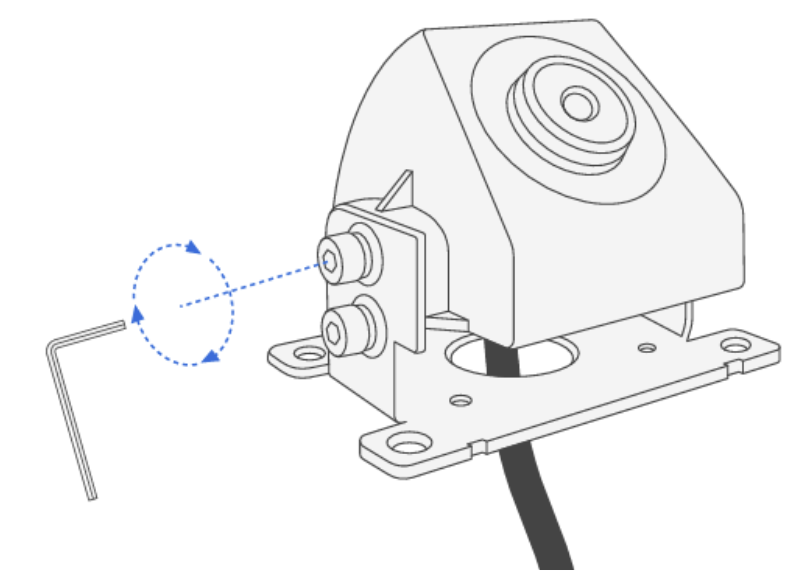

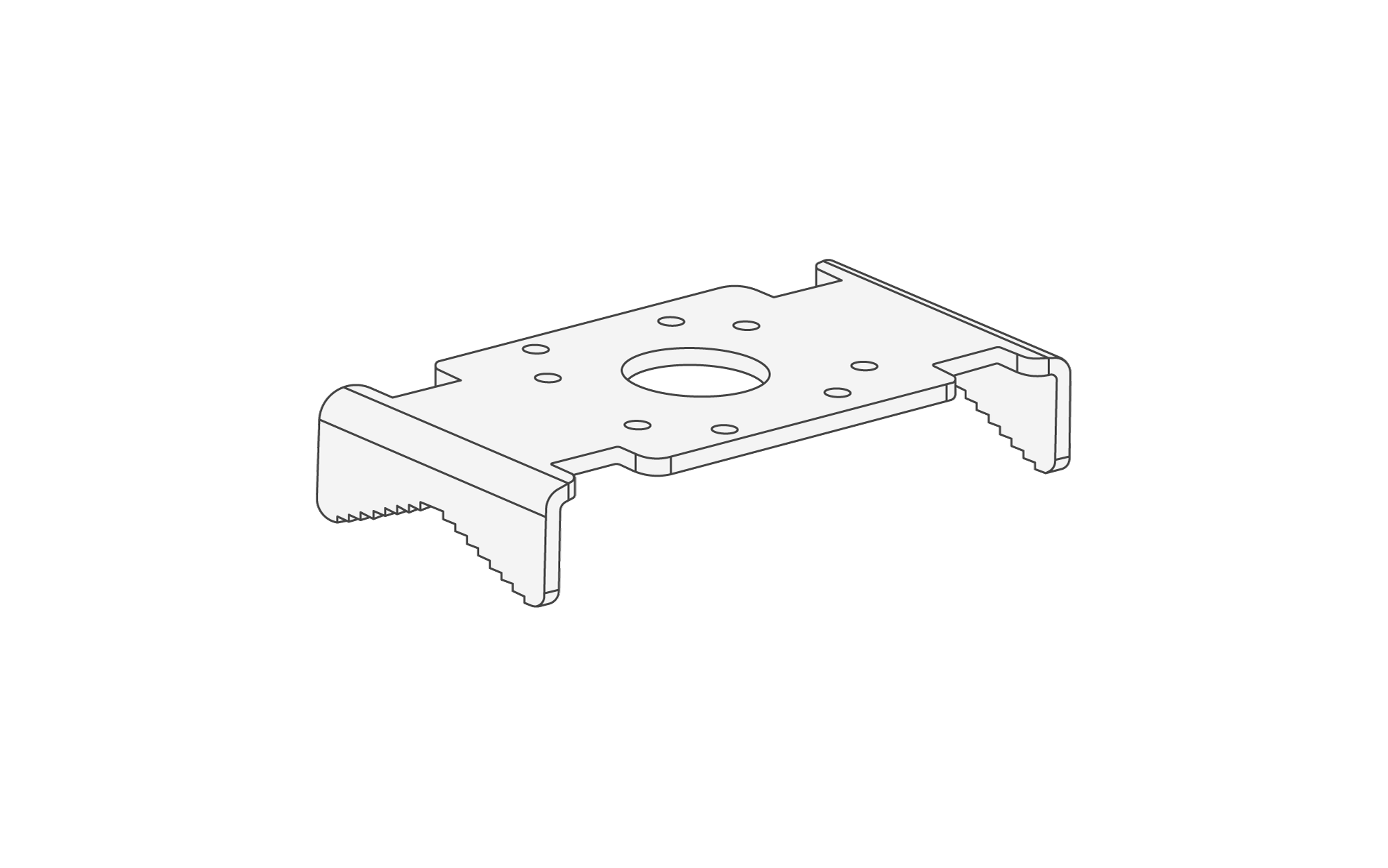

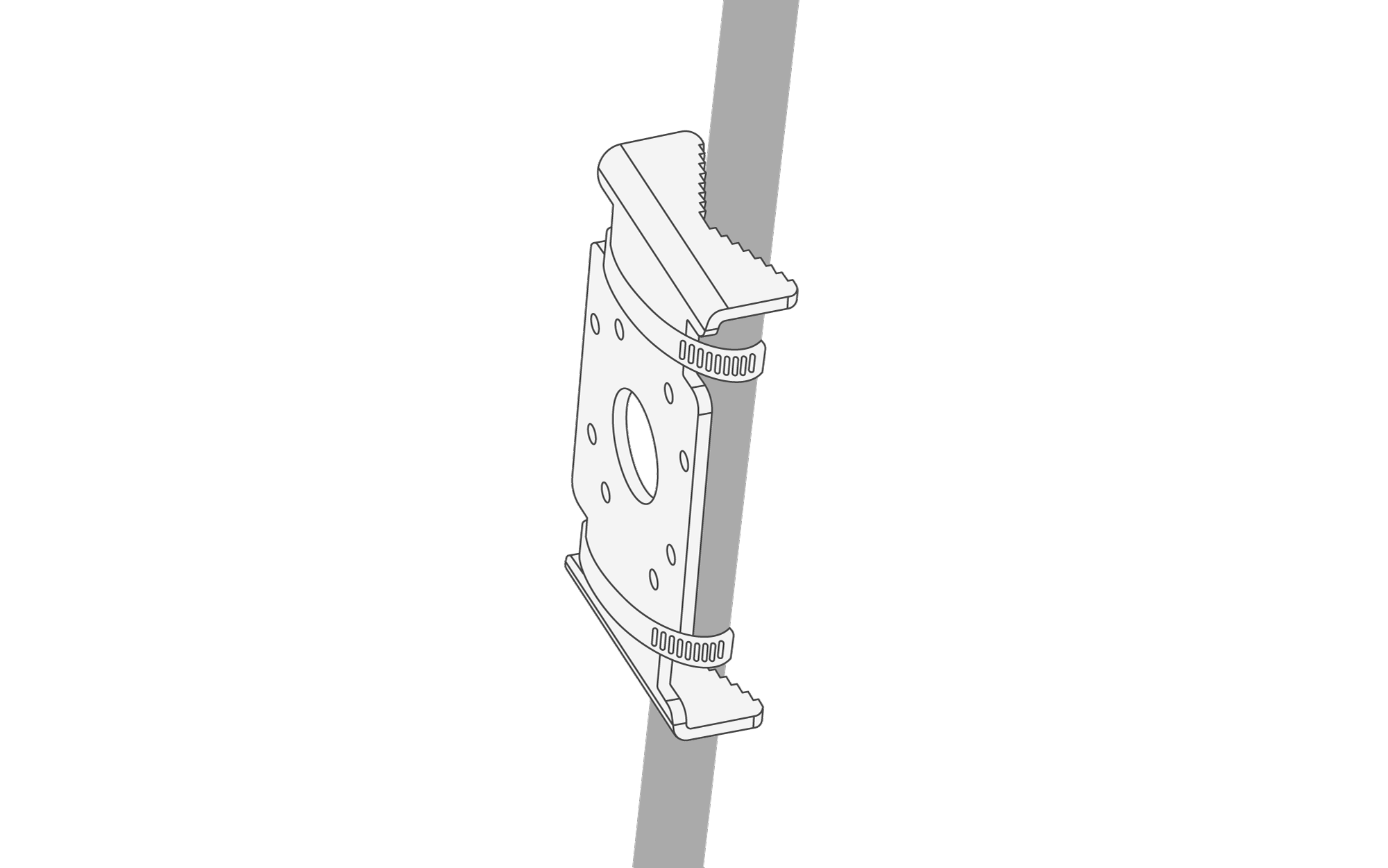

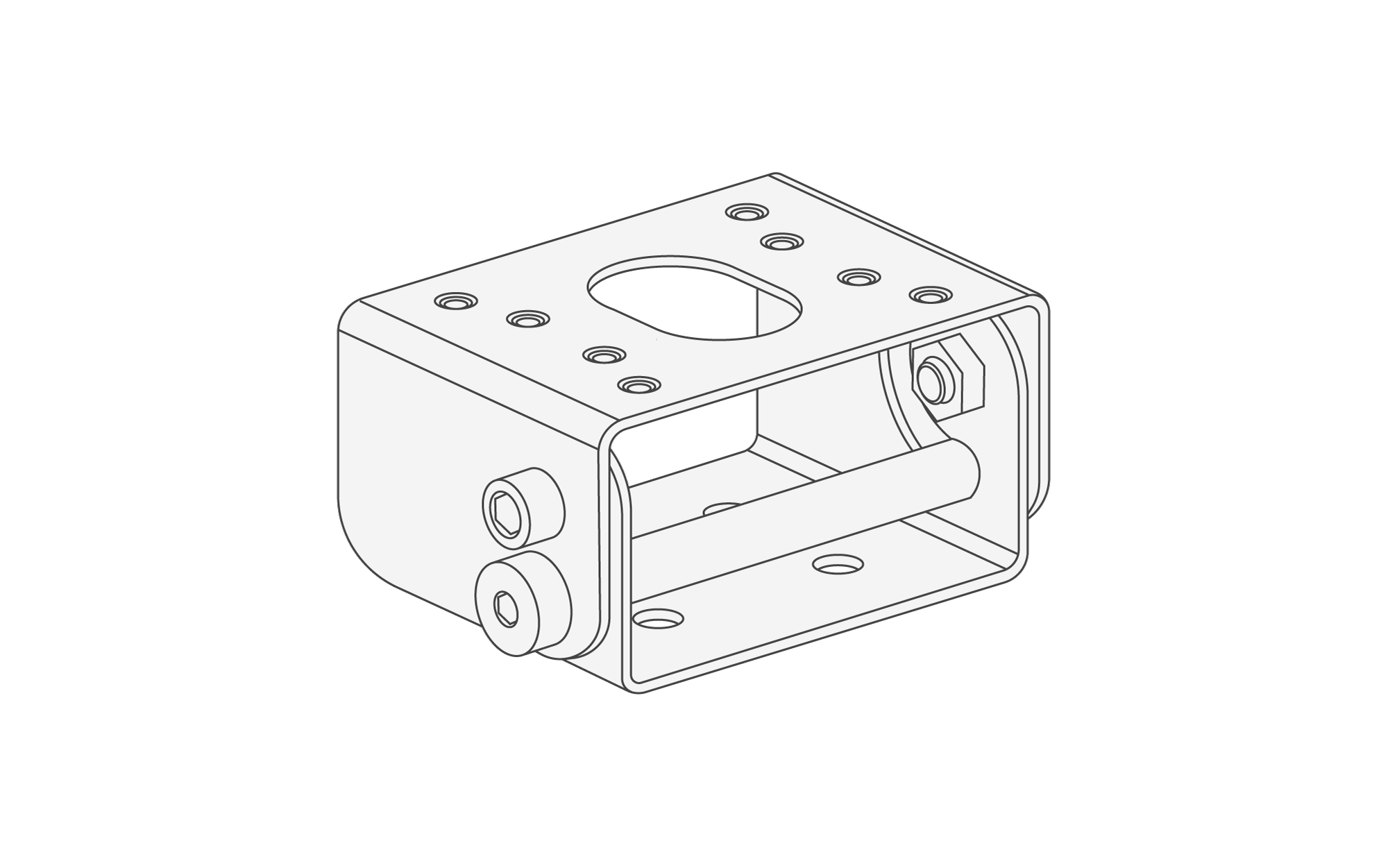

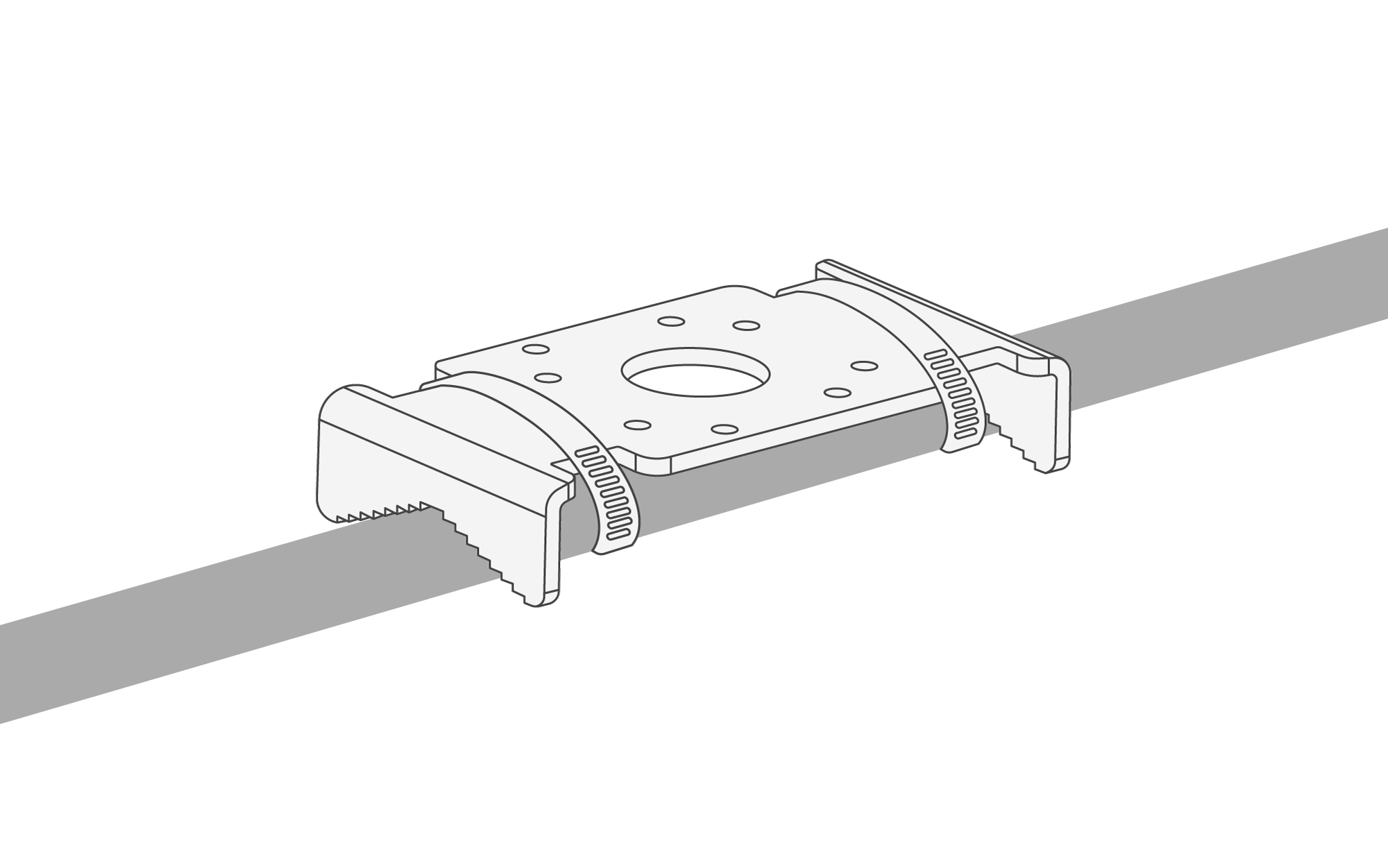

Nadat de eerste kalibratie is geslaagd, monteert u elke camera permanent met een van de methoden in het volgende gedeelte. Monteer camera's in het algemeen op vlakke, verticale oppervlakken. Wanneer beperkingen van de carrosserie directe montage verhinderen, raden wij u aan een montagebeugel met een kantelhoek van 90° of een beugel met bandklem (gemonteerd op een paal) te gebruiken.

Deze installatiehandleiding bevat algemene informatie over producten zoals die ten tijde van publicatie werden vervaardigd. De inhoud van deze gids vormt geen garantie en is uitsluitend bedoeld ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om bij het installeren van deze hardware te voldoen aan alle toepasselijke wetten, voorschriften en privacyrechten in uw rechtsgebied.

Probeer dit product niet te repareren, gebruik geen vervangende onderdelen van derden met dit product en open of wijzig dit product niet op andere wijze, behalve in overeenstemming met de producthandleidingen of zoals anderszins geïnstrueerd door Samsara. Het nalaten hiervan kan leiden tot materiële schade, lichamelijk letsel veroorzaken of uw productgarantie ongeldig maken.

Elke installatie die niet voldoet aan de instructies in deze installatiehandleiding of andere documentatie, of elk gebruik van dit product buiten het omschreven IP-beschermingsniveau of de aanbevolen gebruiksvoorwaarden, kan leiden tot onverwachte uitval, systeemstoringen, lichamelijk letsel of schade aan eigendommen, inclusief waterschade. Het niet opvolgen van deze instructies kan leiden tot ernstig letsel of de dood.

Deze hardware en eventuele bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden en kunnen de werking van dergelijke producten en/of diensten van derden verstoren of garanties voor dergelijke producten en/of diensten van derden ongeldig maken.

Installeer geen hardware terwijl het voertuig onbeveiligd is of terwijl het voertuig is ingeschakeld, tenzij de installatiehandleiding aangeeft dat het voertuig moet worden ingeschakeld. Installeer of verstel geen hardware tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de chauffeur, de bediening van de voertuigbesturingen, of airbagpanelen kan belemmeren, en niet op of in de buurt van airbagpanelen of binnen het werkbereik van een airbag.

Installeer deze hardware niet op of in de buurt van ontvlambare of anderszins gevaarlijke materialen. Deze hardware kan barsten als deze in de buurt van ontvlambare of andere gevaarlijke materialen wordt geplaatst, wat een risico op brand, verbranding, schok of ander ernstig letsel met zich meebrengt.

Dit product bevat condensatoren, die een potentieel brand-, explosie-, elektrische schok- of verbrandingsgevaar kunnen vormen. Raak geen condensatoren aan binnen deze hardware.

Let altijd goed op uw omgeving en rij veilig. Houd u aan alle verkeersregels en pas uw rijstijl aan de omstandigheden op de weg aan. Vertrouw er niet op dat dit product waarschuwt voor gevaren of ongevallen voorkomt. De hardware en bijbehorende software functioneren mogelijk niet zoals bedoeld onder bepaalde wegomstandigheden, weersomstandigheden of in aanwezigheid van andere voertuigen.

Hardware kan waterschade oplopen als de afdichting beschadigd is. Gebruik het niet als de afdichting beschadigd lijkt.

Houd deze hardware tussen -31°F en 167°F (-45°C en 75°C). Het niet handhaven van deze hardware binnen het gespecificeerde temperatuurbereik kan leiden tot veiligheidsrisico's.

Het niet opvolgen van de montage-instructies kan het risico op lichamelijk letsel of materiële schade door vallende voorwerpen vergroten. Als u de hardware aan een gebouwmuur monteert, controleer dan op bedrading of leidingen voordat u gaten boort.

Raadpleeg de plaatselijke bouwvoorschriften en veiligheidsvoorschriften voordat u hardware aansluit op een stopcontact of een bestaand elektrisch systeem. De gebruiker is verantwoordelijk voor het naleven van alle toepasselijke bouwvoorschriften en regelgeving. Raadpleeg een elektricien voordat u de hardware aansluit op een stopcontact of een bestaand elektrisch systeem. Onjuiste installatie kan een risico op elektrocutie, elektrische schokken en ander lichamelijk letsel opleveren.

Dit apparaat voldoet aan deel 15 van de FCC-regels. De werking is onderworpen aan de volgende twee voorwaarden: (1) Dit apparaat mag geen schadelijke interferentie veroorzaken, en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die ongewenste werking kan veroorzaken.

Dit apparaat voldoet aan de vrijgestelde RSS-norm(en) van ISED Canada. De werking is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen interferentie veroorzaken, en (2) dit apparaat moet alle interferentie accepteren, inclusief interferentie die ongewenste werking van het apparaat kan veroorzaken.

Dit symbool op het product en/of de bijbehorende documentatie betekent dat gebruikte elektrische en elektronische apparatuur niet bij het gewone huishoudelijke afval mag worden gegooid. Lever dit product in bij een aangewezen inzamelpunt voor correcte verwerking, terugwinning en recycling. Inleveren is kosteloos.
