Voertuiggateway - Zware Bedrijfsvoertuigen - CBL-VG-DJ1939-VM

Als u dit nog niet hebt gedaan, activeert u het apparaat in de Samsara-dashboard op een van de volgende manieren:

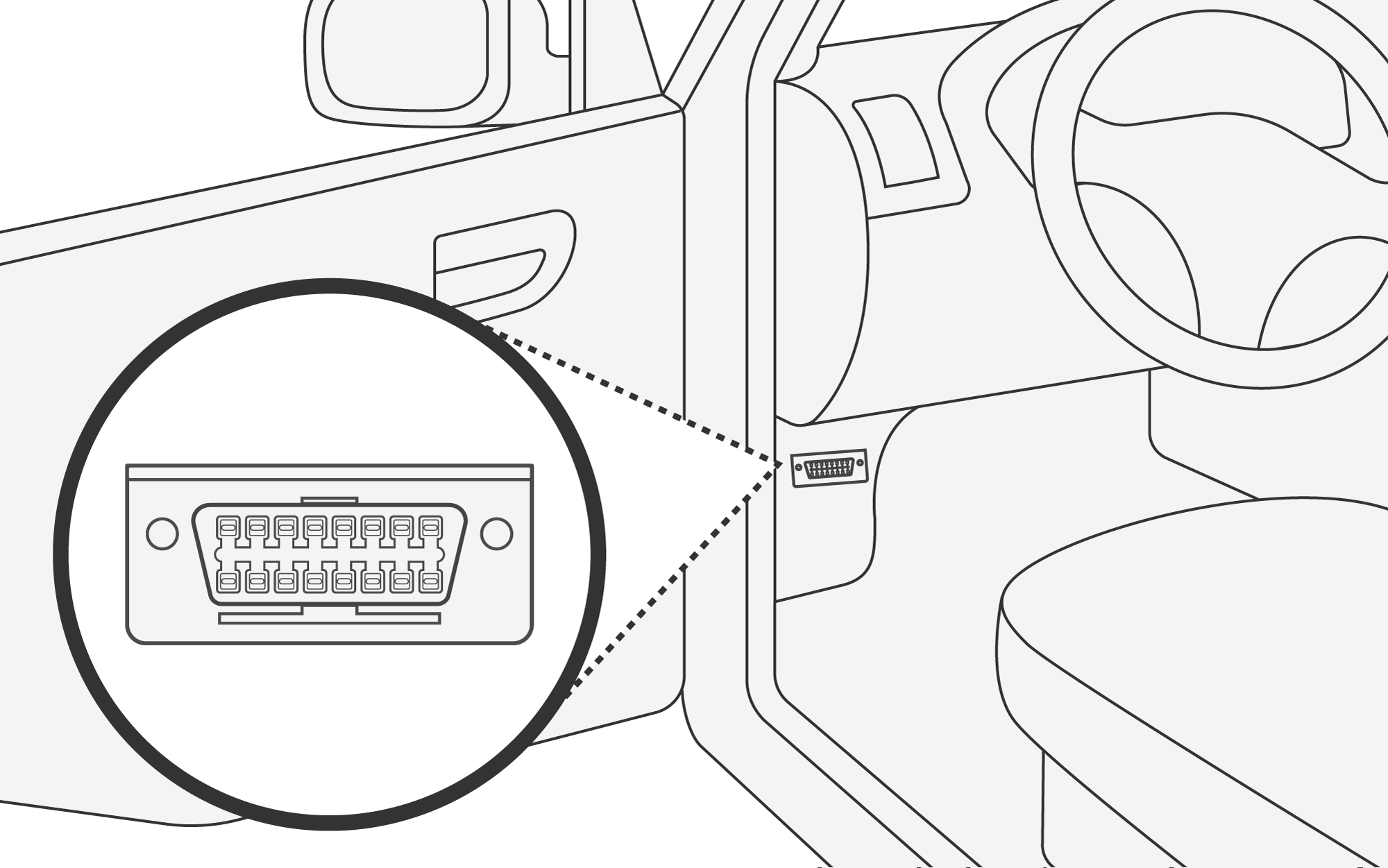

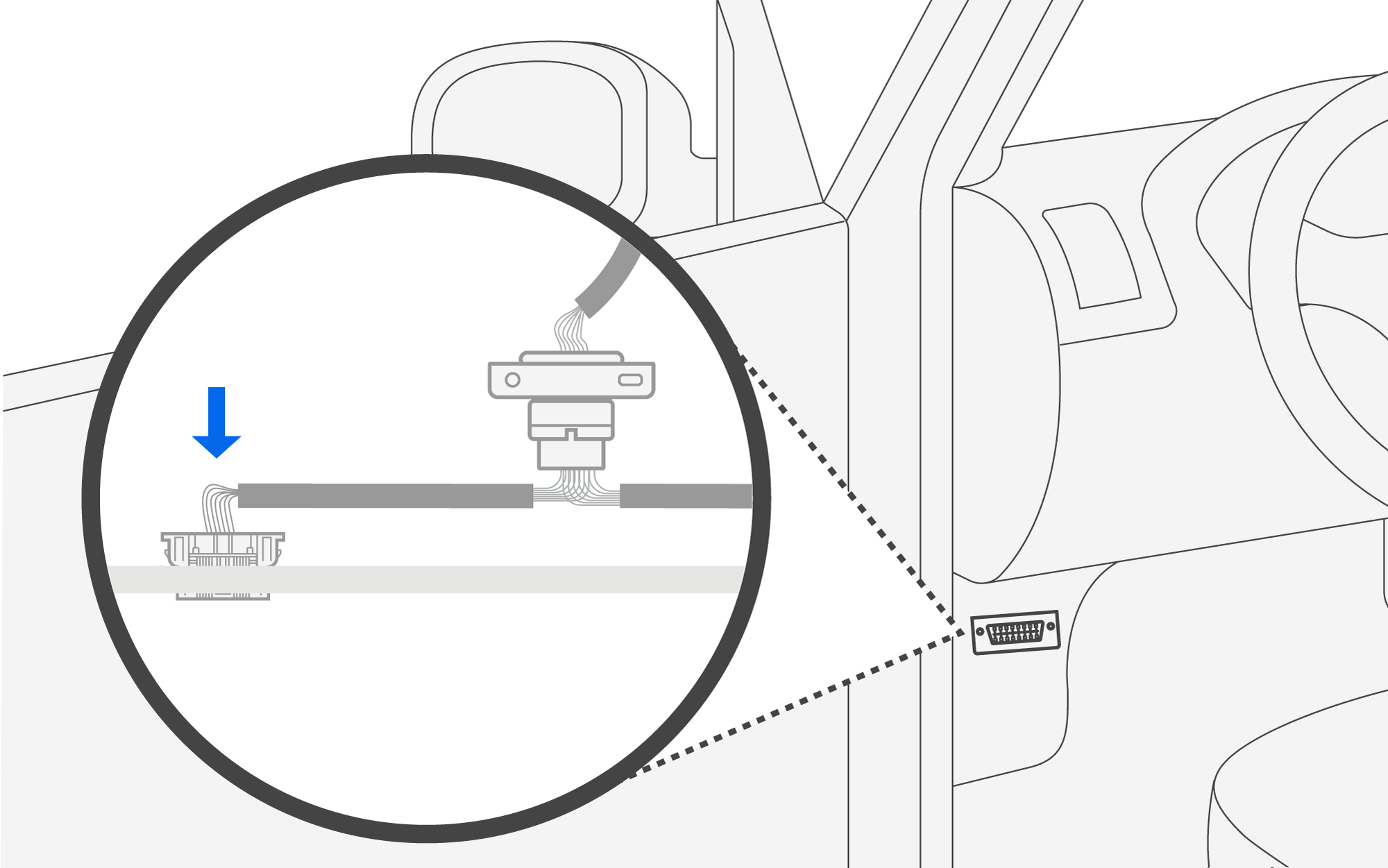

Nadat het apparaat is geactiveerd, begint u met de installatie op het voertuig. Lokaliseer met uitgeschakelde motor de poort voor diagnostiek aan boord (OBD) van het voertuig. Verwijder de poort van de oorspronkelijke montagelocatie in het voertuig. Meestal bevindt de poort zich op of in de buurt van het schoppaneel aan de bestuurderskant.

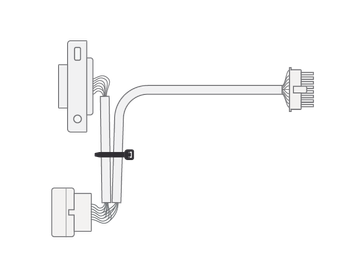

Sluit de Samsara-kabel aan op de losgekoppelde poort voor diagnostiek aan boord (OBD) nadat deze van het voertuigpaneel is verwijderd.

De diagnostiek van het voertuig blijft toegankelijk via de extra poort op de Samsara-kabel.

Bevestig de niet-aangesloten poort op de oorspronkelijke poortlocatie in het voertuig.

Controleer of de voertuiggateway en alle kabels vrij zijn van de pedalen, stuurinrichting en andere bewegende onderdelen van het voertuig.

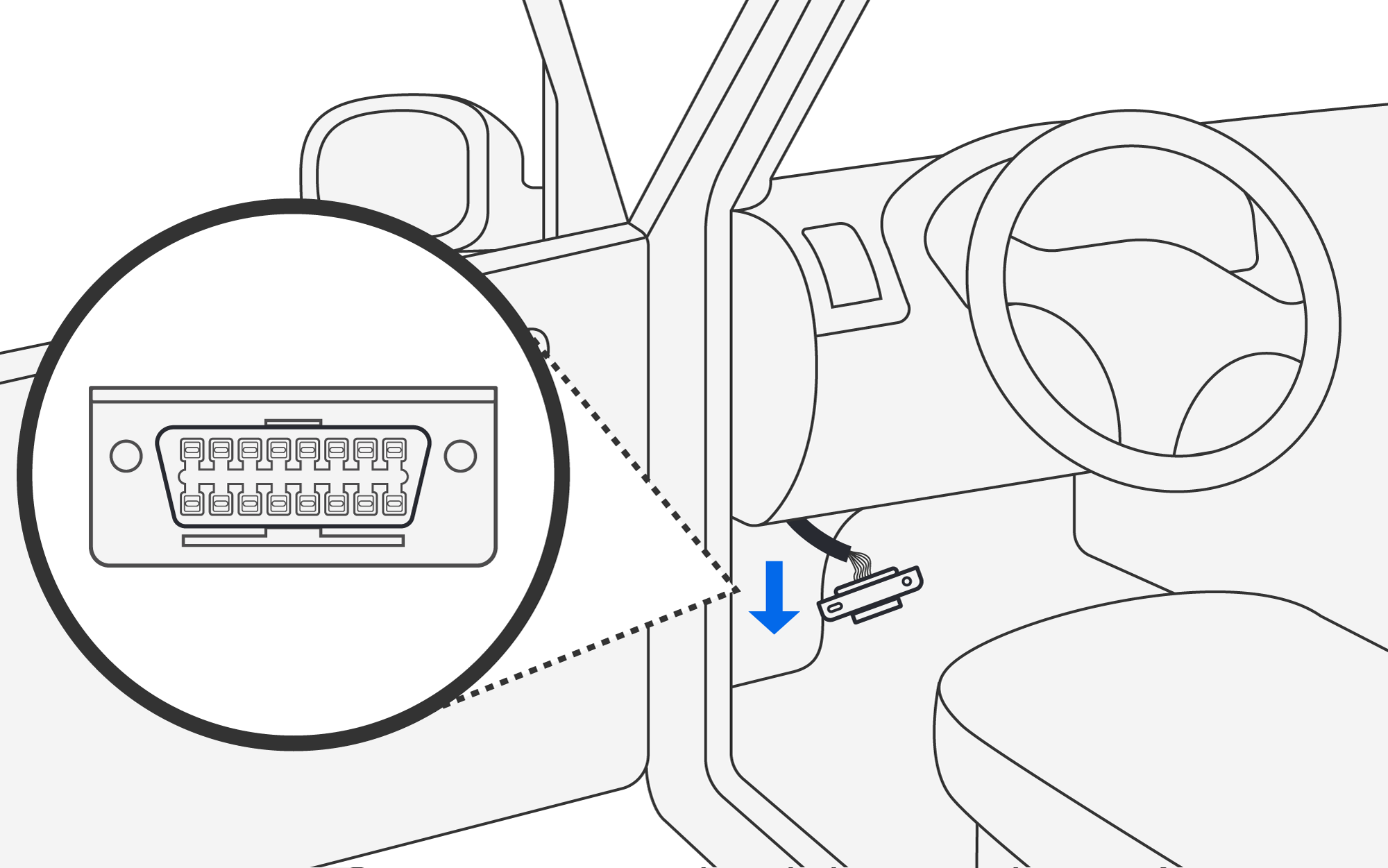

Nadat het apparaat is geactiveerd, begint u met de installatie op het voertuig. Lokaliseer met uitgeschakelde motor de poort voor diagnostiek aan boord (OBD) van het voertuig. Verwijder de poort van de oorspronkelijke montagelocatie in het voertuig.

Meestal bevindt de poort zich op of in de buurt van het schoppaneel aan de bestuurderskant.

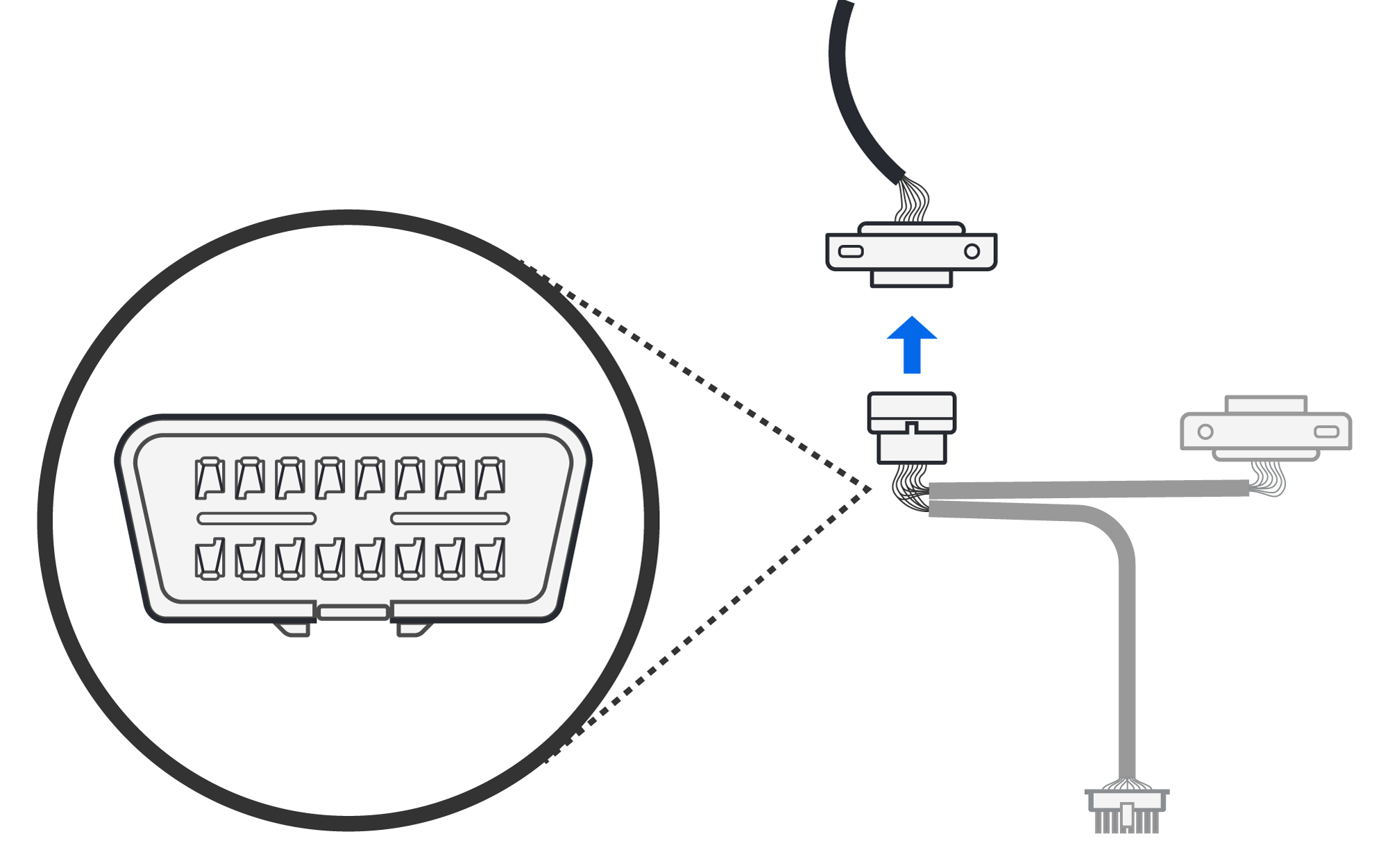

Sluit de Samsara-kabel aan op de losgekoppelde poort voor diagnostiek aan boord (OBD) nadat deze van het voertuigpaneel is verwijderd.

De diagnostiek van het voertuig blijft toegankelijk via de extra poort op de Samsara-kabel.

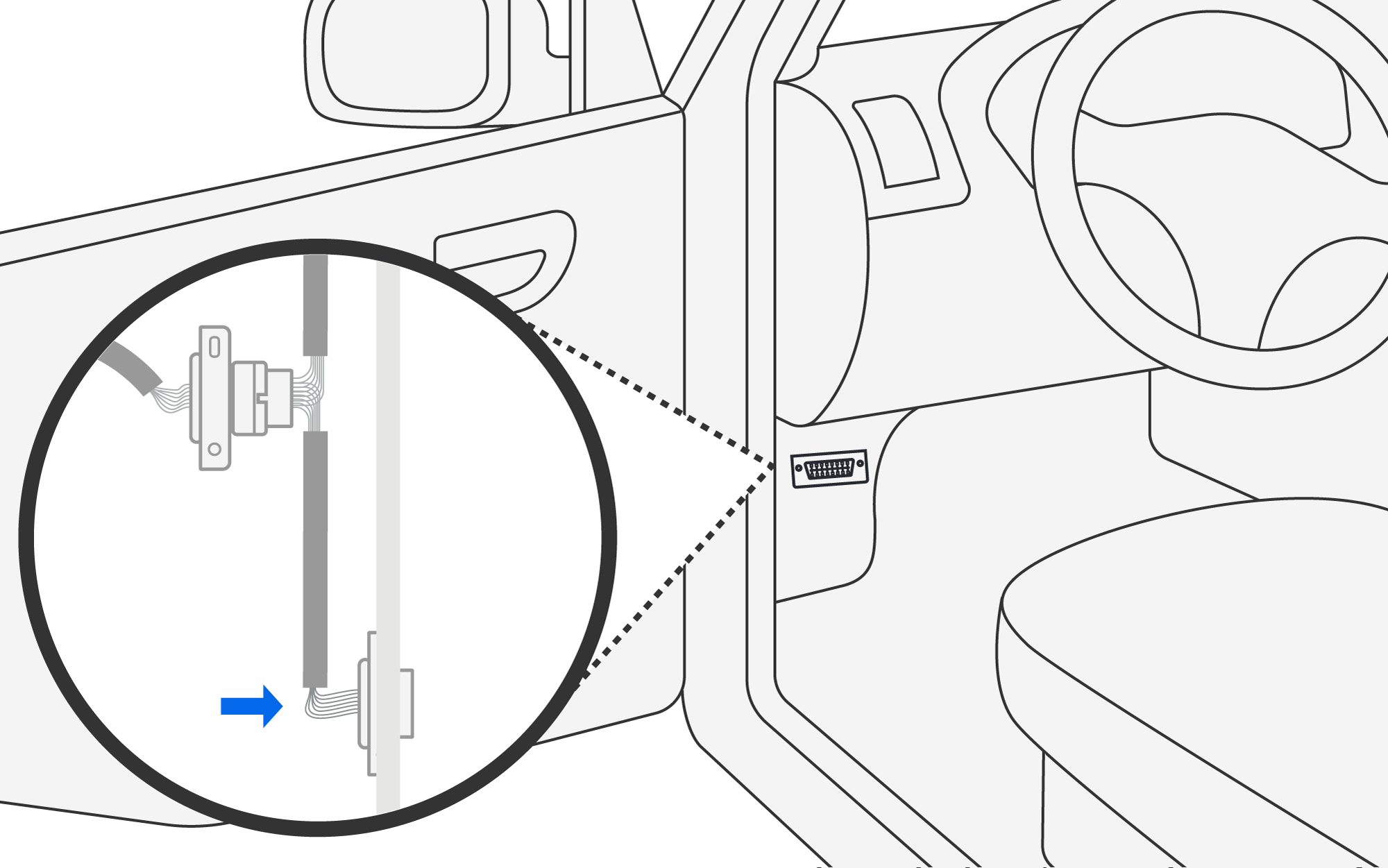

Bevestig de niet-aangesloten poort op de oorspronkelijke poortlocatie in het voertuig.

Controleer of de voertuiggateway en alle kabels vrij zijn van de pedalen, stuurinrichting en andere bewegende onderdelen van het voertuig.

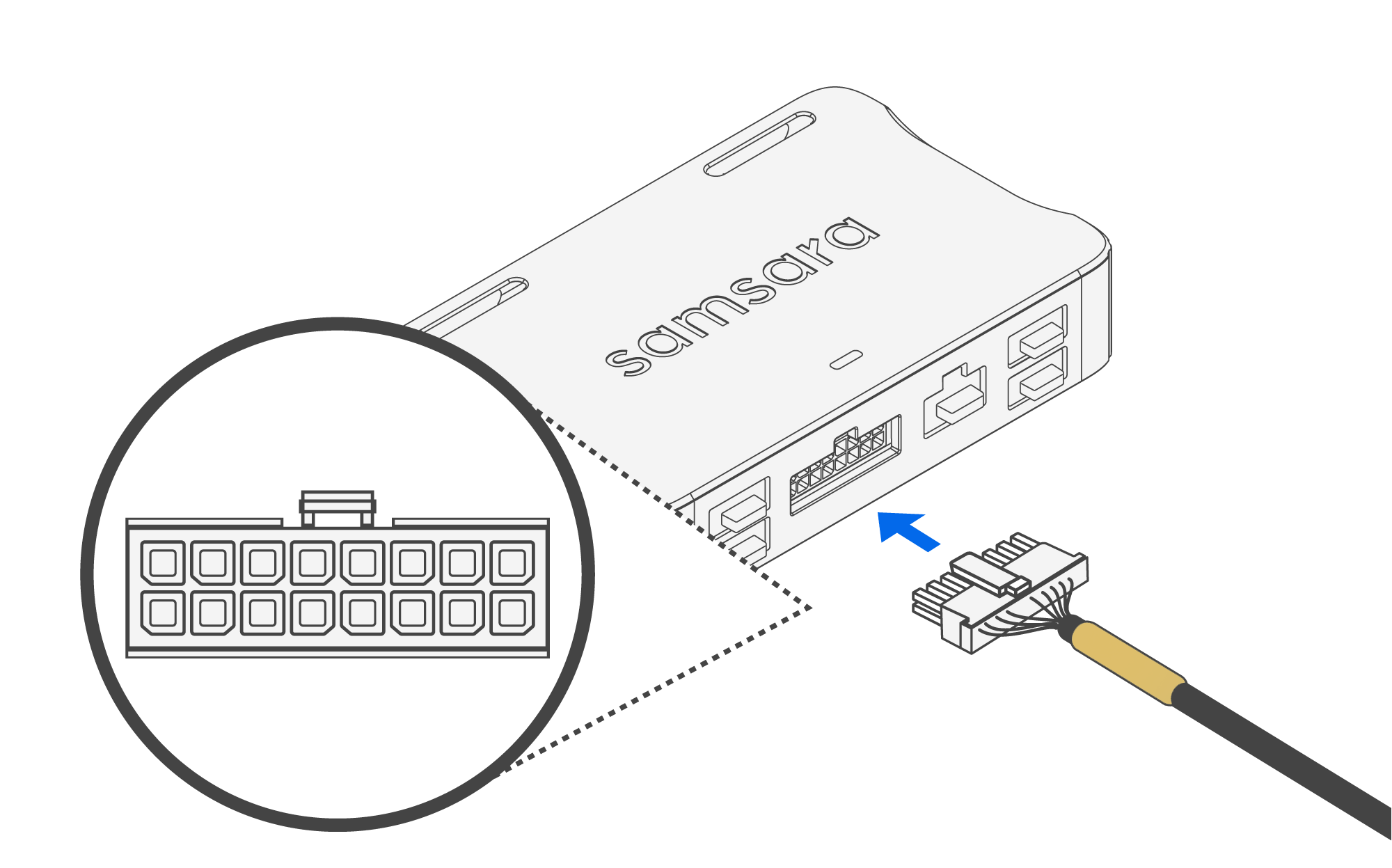

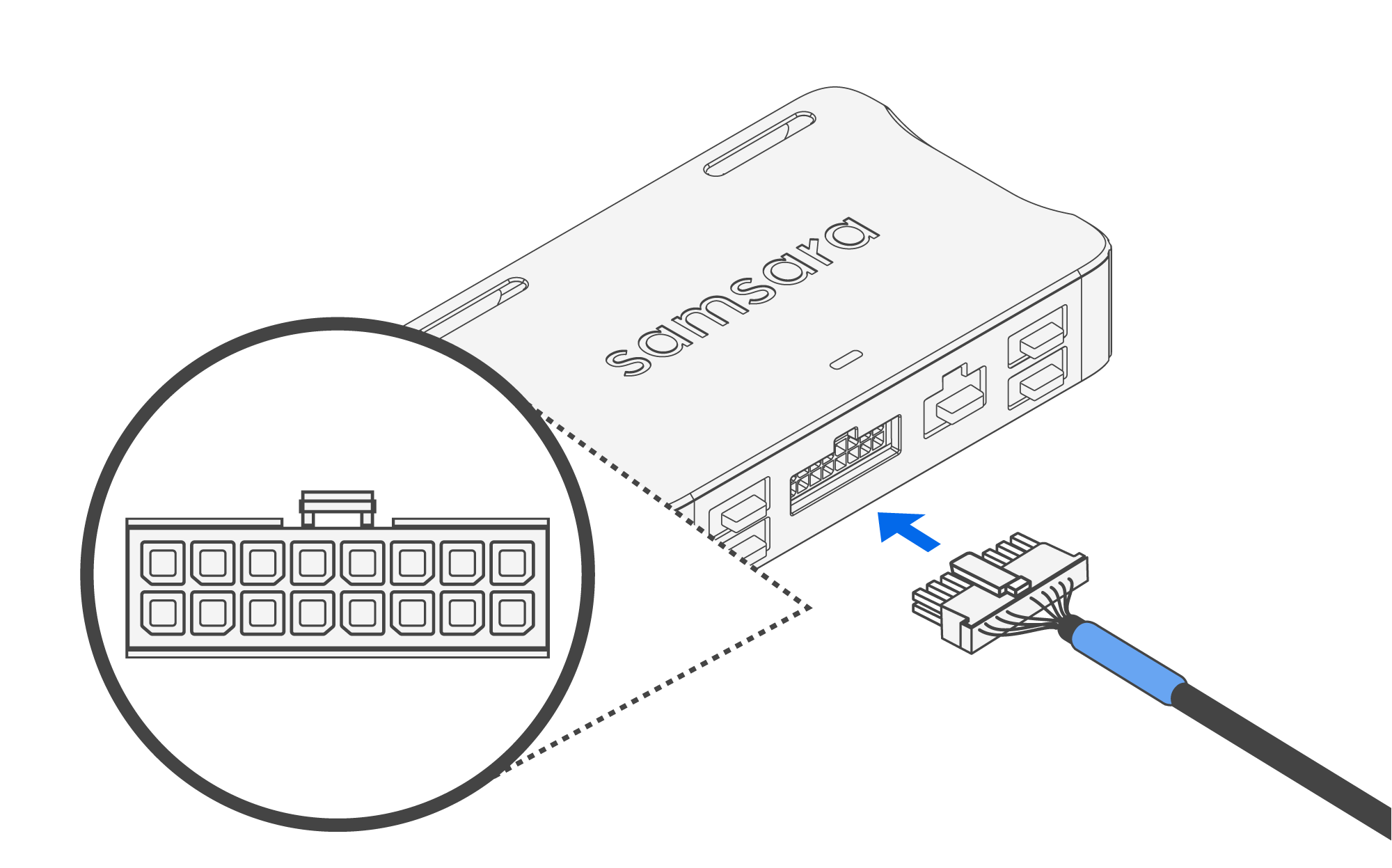

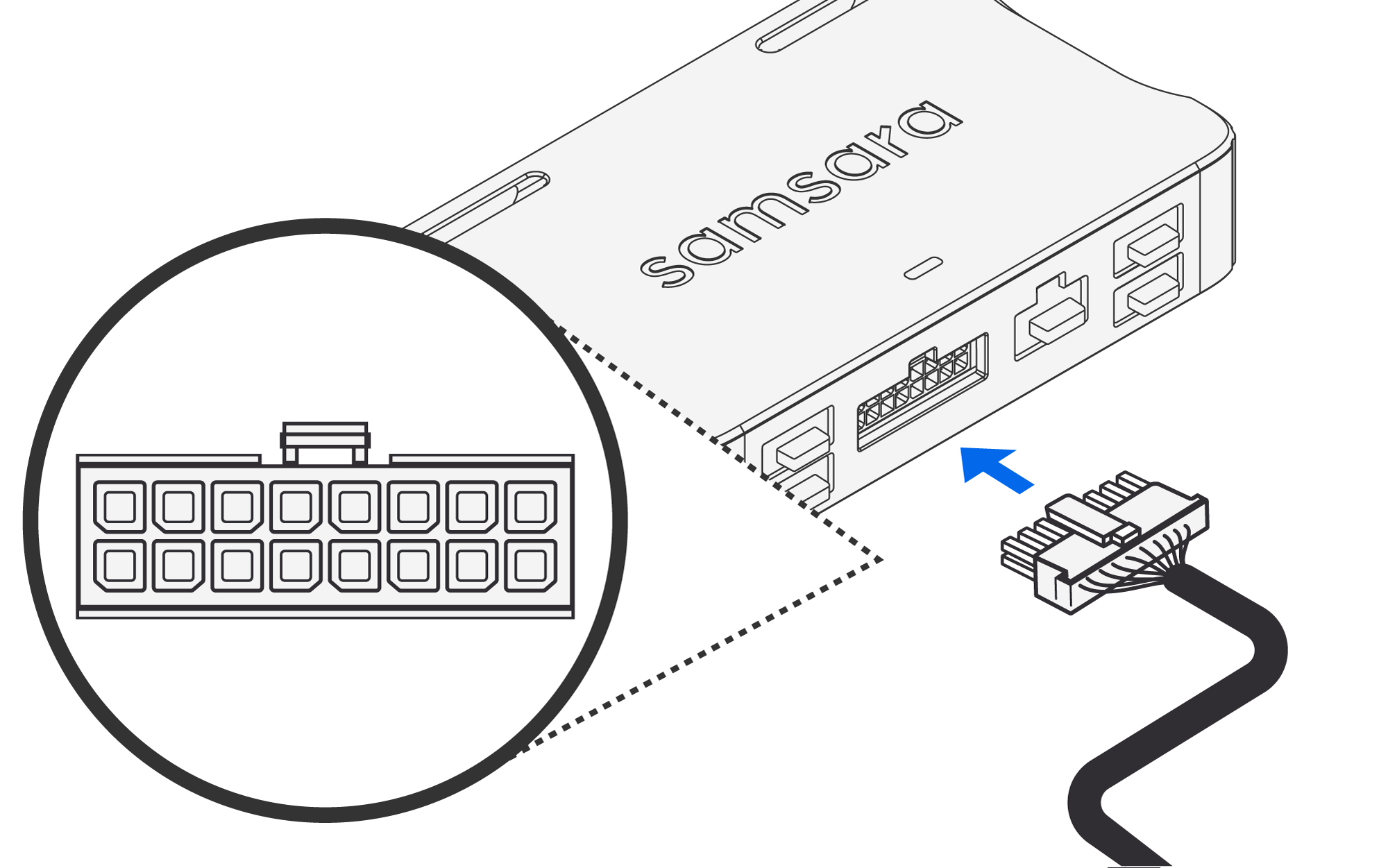

Steek de 16-polige connector voor diagnostiek/voeding in de VG. De connector klikt in positie.

Schakel uw voertuig in en controleer of het VG-lampje groen wordt. Dit kan 1 tot 3 minuten duren.

Als het indicatielampje oranje wordt, zorg dan dat u de VG installeert in een gebied met een goede mobiele ontvangst.

Als het indicatielampje blauw wordt, zet dan uw auto uit en weer aan voordat u doorgaat met de volgende stap.

Als u de Samsara Fleet app gebruikt om de VG in te stellen, kunt u terugkeren naar de app om de installatie te controleren nadat het indicatielampje groen wordt.

1. Zorg dat het voertuig ingeschakeld is en wacht tot alle check-ins in de app geslaagd zijn.

2. Voeg in de app voertuiggegevens toe, zoals het nummer van de kentekenplaat.

Sluit de kabelconnectors voor eventuele accessoires aan (USB of 8-pins AUX-apparaten).

Open de poorten voor accessoires van het apparaat door de afdekplaatjes van de poorten te verwijderen en weg te gooien.

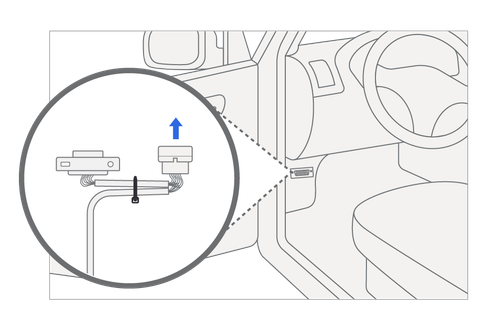

Gebruik de smalle kabelbinders die in de VG-doos zijn inbegrepen om de voedingskabel en eventuele accessoire-apparaatkabels vast te zetten.

Maak de basis voedingskabel en de kabels van eventuele accessoire-apparaten vast met de meegeleverde kabelbinders in de kabelzak.

CARB EO Sticker Plaatsing voor Voertuigen die in Californië Opereren: Om de California Smog Check-inspecties te ondersteunen, brengt u de bijgevoegde CARB EO Productinformatie sticker aan in het motorcompartiment.

1. Identificeer de CARB EO Productinformatie sticker die bij de voertuiggateway is geleverd:

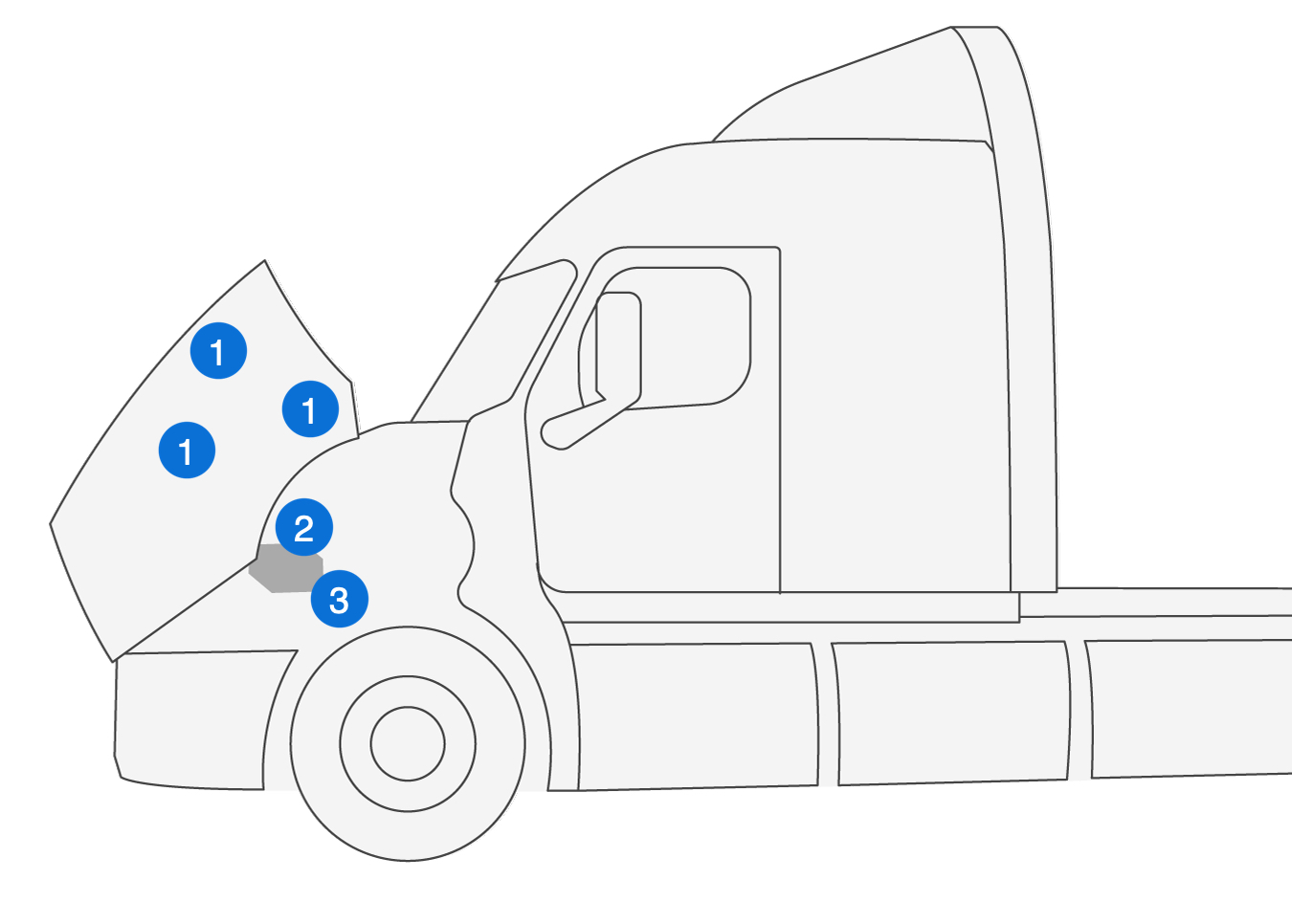

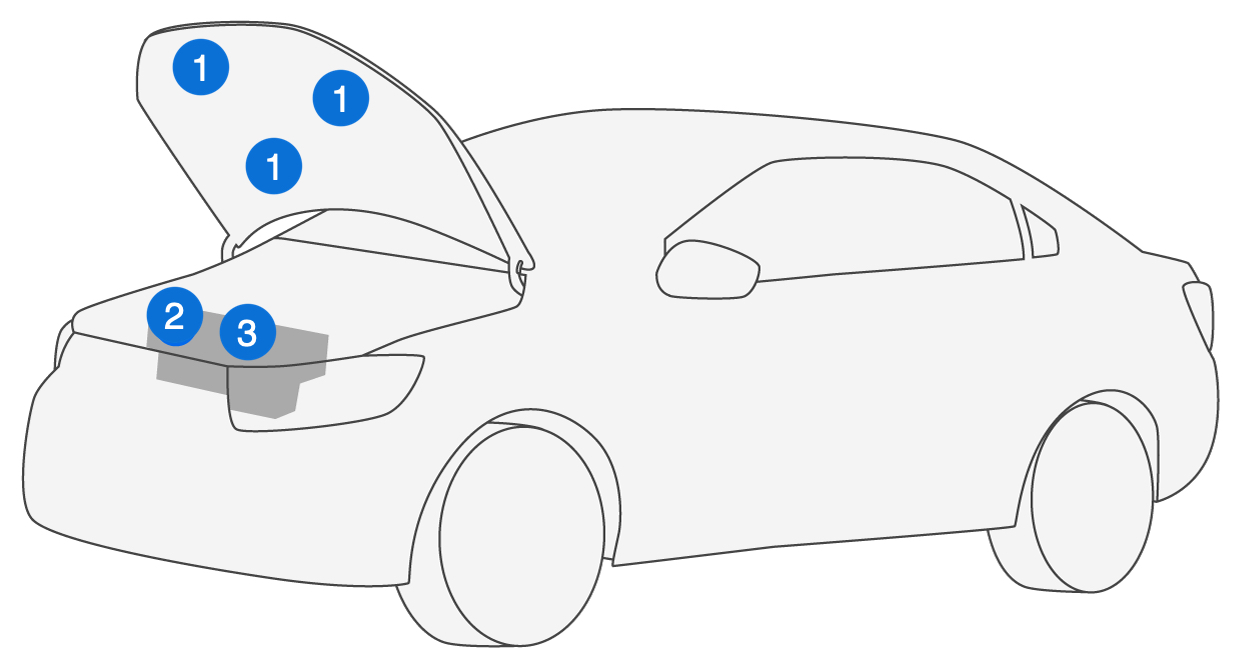

2. Gebruik de volgende diagrammen en legenda om typische VEC label locaties per voertuigtype te identificeren:

   • : Onderzijde van de motorkap

   • : Kleppendeksel van de motor

   • : Radiatorscherm

   Personenvoertuigen en lichte vrachtwagens	Zware vrachtwagens

3. Plaats de CARB EO sticker op een glad, schoon oppervlak nabij het VEC label.
