Installatiehandleiding voor Niveaumonitor – Samsara-ondersteuning

LM11

_{Bijgewerkt: 10 februari 2026}

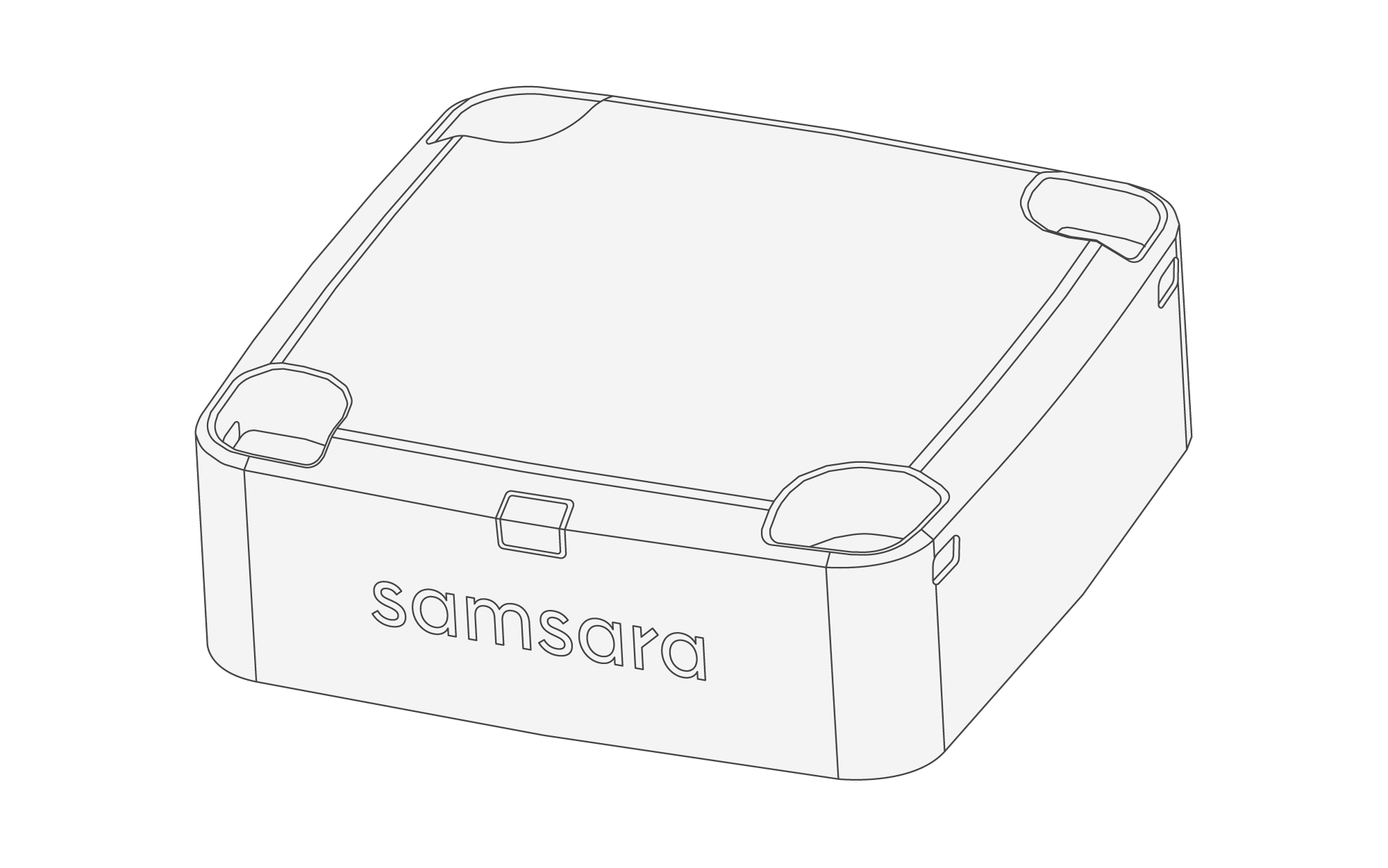

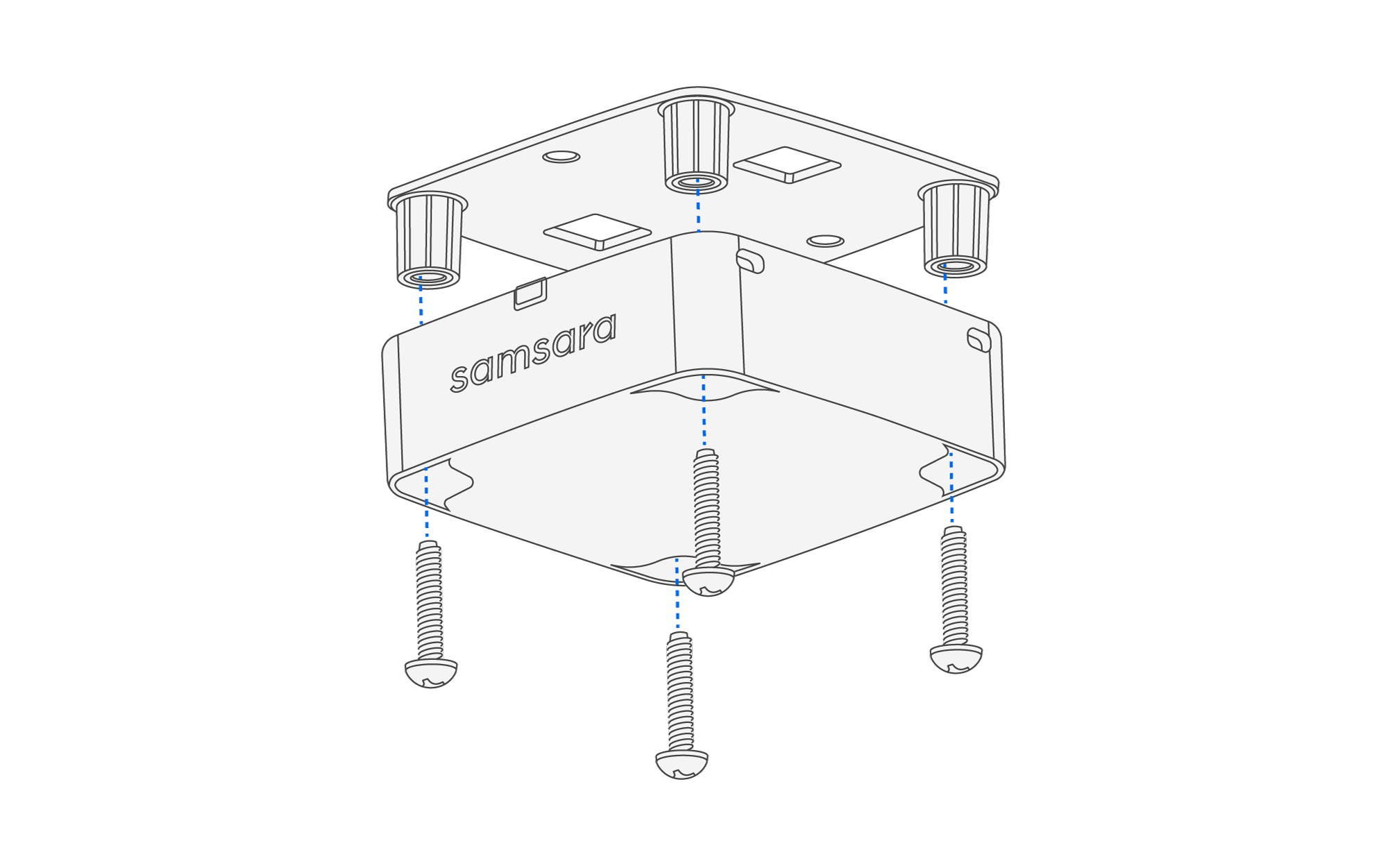

De LM11 is een robuuste sensor die het vulniveau van vaste stoffen en vloeistoffen in tanks meet. Het gebruikt radar om niveaus te detecteren door een afstandsmeting te nemen van de onderkant van de sensor tot het niveau van de inhoud van de tank. De sensor ondersteunt meerdere montagemogelijkheden, waaronder kleefmiddel, schroefdraadadapter, vlakke plaatadapter en schroeven. Deze gids leidt u door de installatie- en configuratiestappen.

Activeer de sensor.

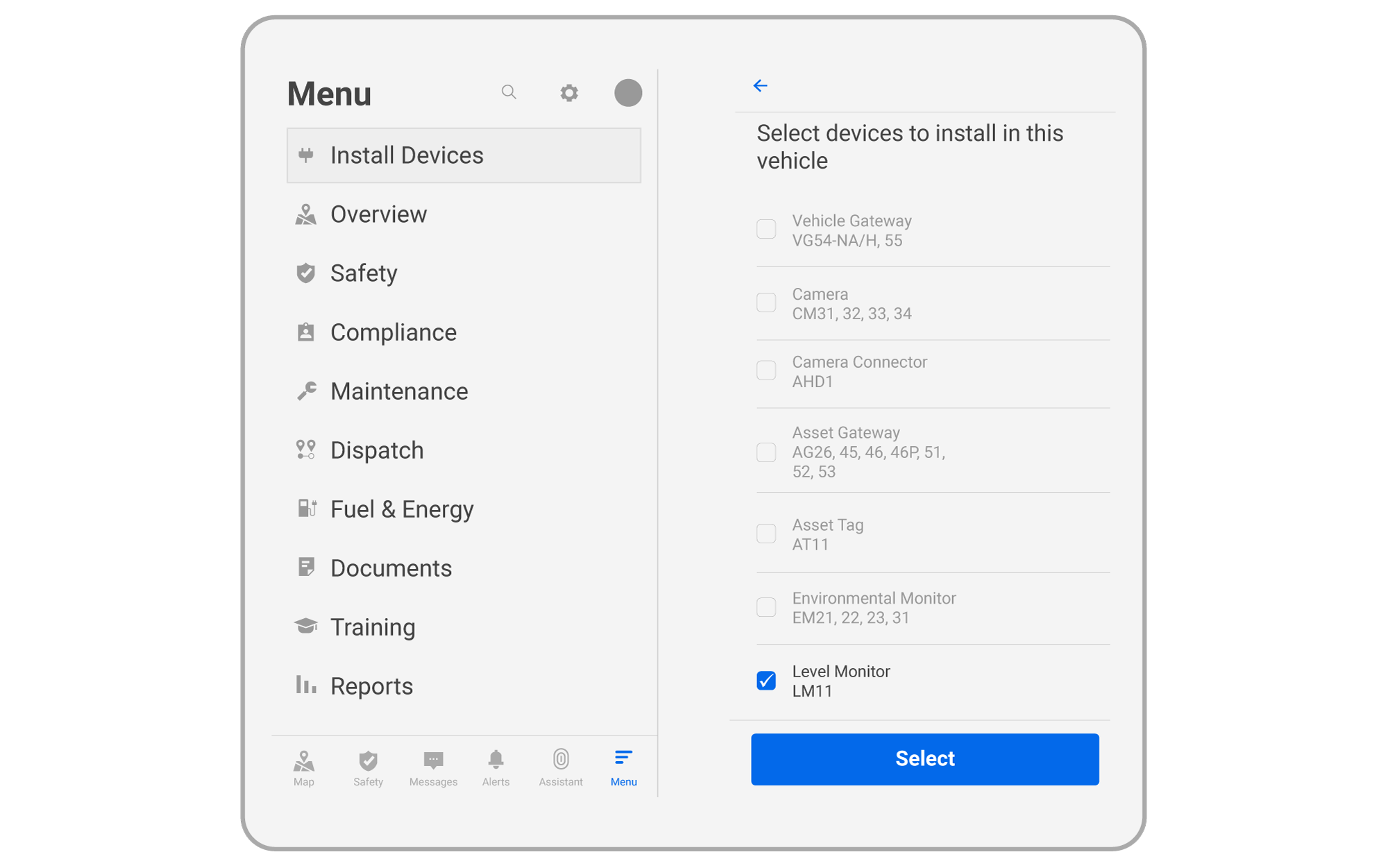

In de Samsara Fleet-app, ga naar Apparaten installeren en selecteer Niveaumonitor LM11.

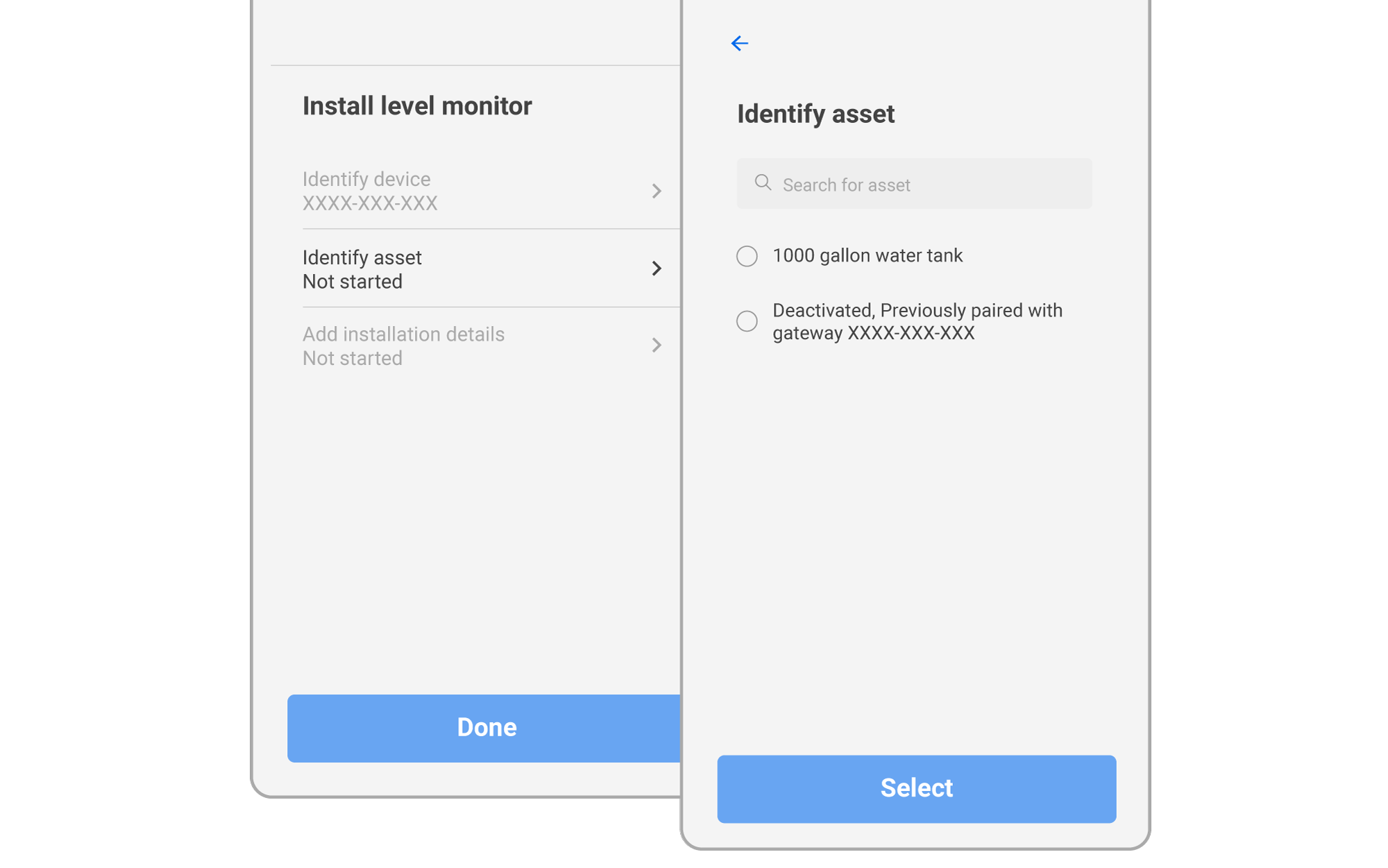

Tik op Asset Identificeren voor een bestaande tank of Installatie Verifiëren voor een nieuwe.

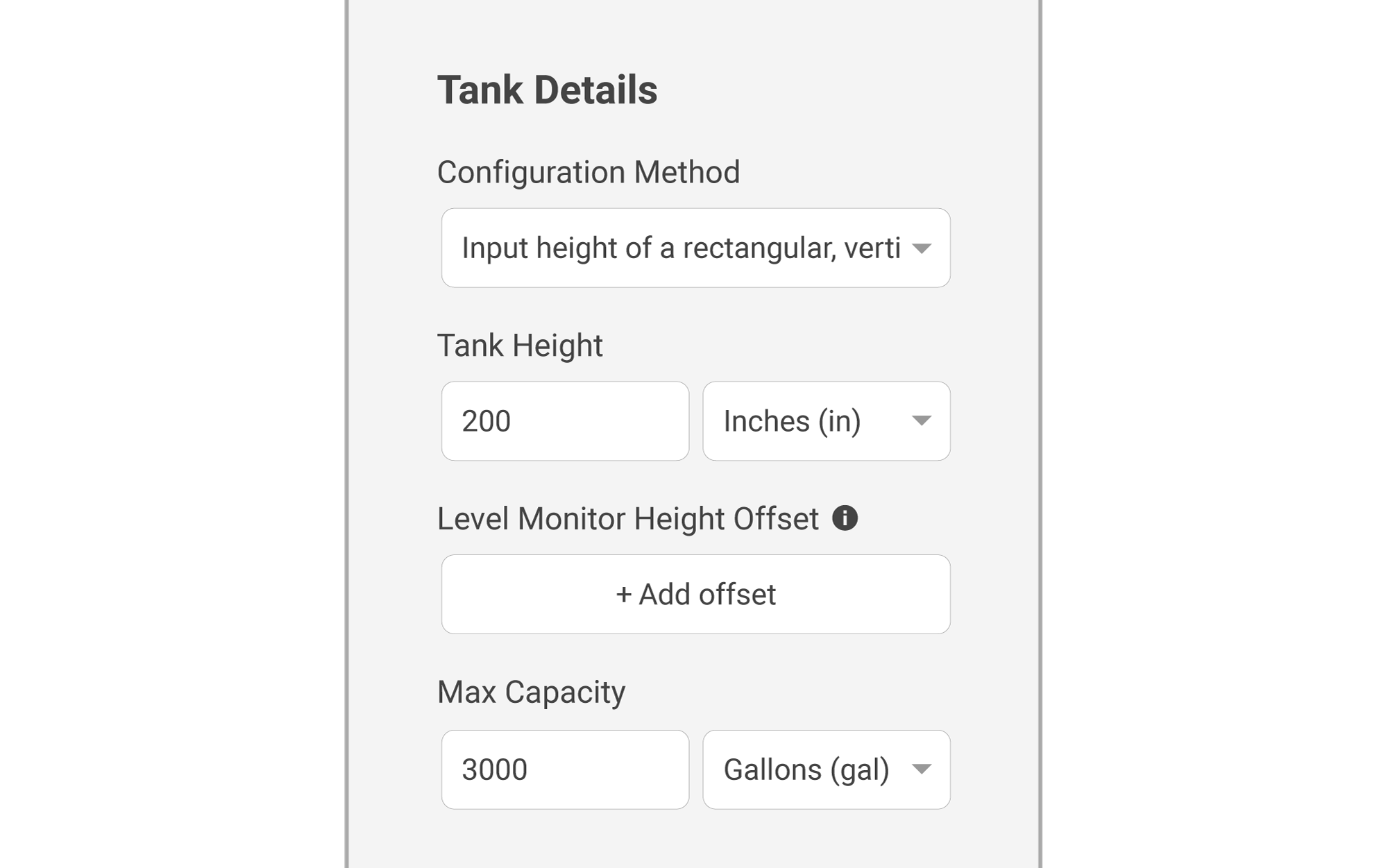

Meet en registreer de details van de tank: hoogte, diameter en huidige vulniveau.

Deze informatie is vaak beschikbaar als de tank een kalibratietabel heeft (tabel van hoogtes en volumes).
Ga verder naar Mount the LM11 Sensor.

Installeer de LM11 Niveaumonitor.

Voordat u de LM11 Niveaumonitor monteert, dient u de volgende richtlijnen te bekijken:

Opmerking

✓ Monteer het apparaat ongeveer parallel aan het oppervlak van het te meten materiaal.
✓ Monteer het apparaat boven het diepste deel van een tank of vat.
✓ Gebruik kleefstoffen en afdichtingsmaterialen die compatibel zijn met kunststoffen met een lage oppervlakte-energie en met eventuele chemicaliën waarmee het apparaat in contact kan komen.
✓ Zorg ervoor dat het apparaat waterpas is gemonteerd en dat er geen vocht onder het apparaat kan ophopen.
🚫 Monteer het apparaat NIET met de onderkant naar een metalen oppervlak gericht.
🚫 Monteer het apparaat NIET dichter dan 30 cm van een zijwand.
🚫 Monteer het apparaat NIET direct boven stijve interne dwarsverstevigingen in een container.

De eerste stap bij het installeren van de LM11 sensor is het bepalen van de juiste montageplaats en -methode. De sensor kan op verschillende manieren worden gemonteerd, waaronder oppervlaktebevestiging en schroefdraadopeningen. Als u een Samsara-montageadapter gebruikt, bevestig dan eerst de adapter aan de tank of het vat en bevestig vervolgens de LM11 aan de adapter. Gebruik de onderstaande stappen om de LM11 Sensor te activeren, te monteren en te configureren op basis van uw tankspecificaties.

Installeer de LM11 Sensor op niet-metalen containers

Gebruik deze methode voor niet-metalen tanks met vlakke of licht gebogen oppervlakken. Als de kromming meer dan 3 mm bedraagt, gebruik dan een alternatief kleefmiddel in plaats van VHB-tape. Kies kleefstoffen die compatibel zijn met PVDF-plastic en het tankmateriaal. Het apparaat moet waterpas worden geïnstalleerd om nauwkeurige metingen te garanderen.

Let op

Montagesituaties die vochtophoping onder het midden van de LM11 toestaan, kunnen resulteren in onnauwkeurige metingen. Zorg ervoor dat de lijmen zowel een vlakke installatie bieden als geen locaties voor vochtophoping onder het midden van het apparaat.

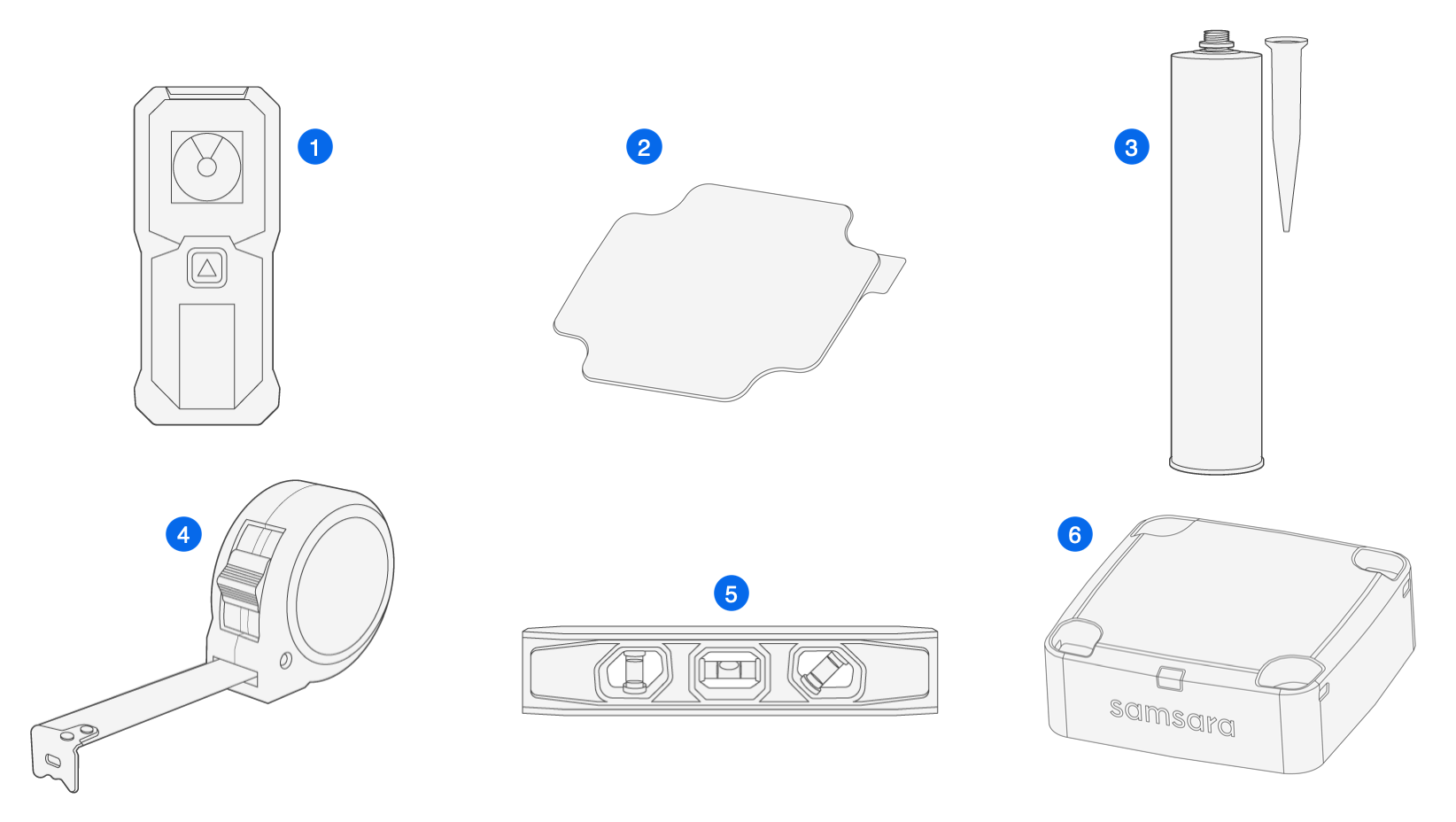

Wat u nodig hebt

Artikel	Aantal	Beschrijving
	1	Gereedschap voor het meten van afstand (niet inbegrepen)
	1	VHB tape
	1	Compatibele lijm, bijvoorbeeld 3M Marine Adhesive 4000 UV (niet inbegrepen)
	1	Rolmaat (niet inbegrepen)
	1	Waterpasindicator (niet inbegrepen)
	1	LM11 Niveaumonitor

Monteer de LM11 Sensor

Plaats de LM11 tegen de behuizing op de gewenste montageplaats.
Controleer het montageoppervlak op vlakheid en kromming:
- Voer een vlakheidscontrole uit: Gebruik een waterpas of een waterpas-app op uw telefoon om te verifiëren dat het bovenoppervlak van de LM11 niet meer dan 5° van horizontaal afwijkt.
- Voer een krommingscontrole uit: Druk stevig op één zijde van de LM11 tegen de behuizing en controleer op een opening aan de tegenovergestelde zijde.
Als de opening minder dan ⅛” (~3mm) is, gebruik dan de meegeleverde VHB tape. Gebruik anders een compatibele lijm (bijv. 3M Marine Adhesive 4000 UV). Zorg ervoor dat het apparaat horizontaal en vlak is gemonteerd.
- Installatie van VHB tape

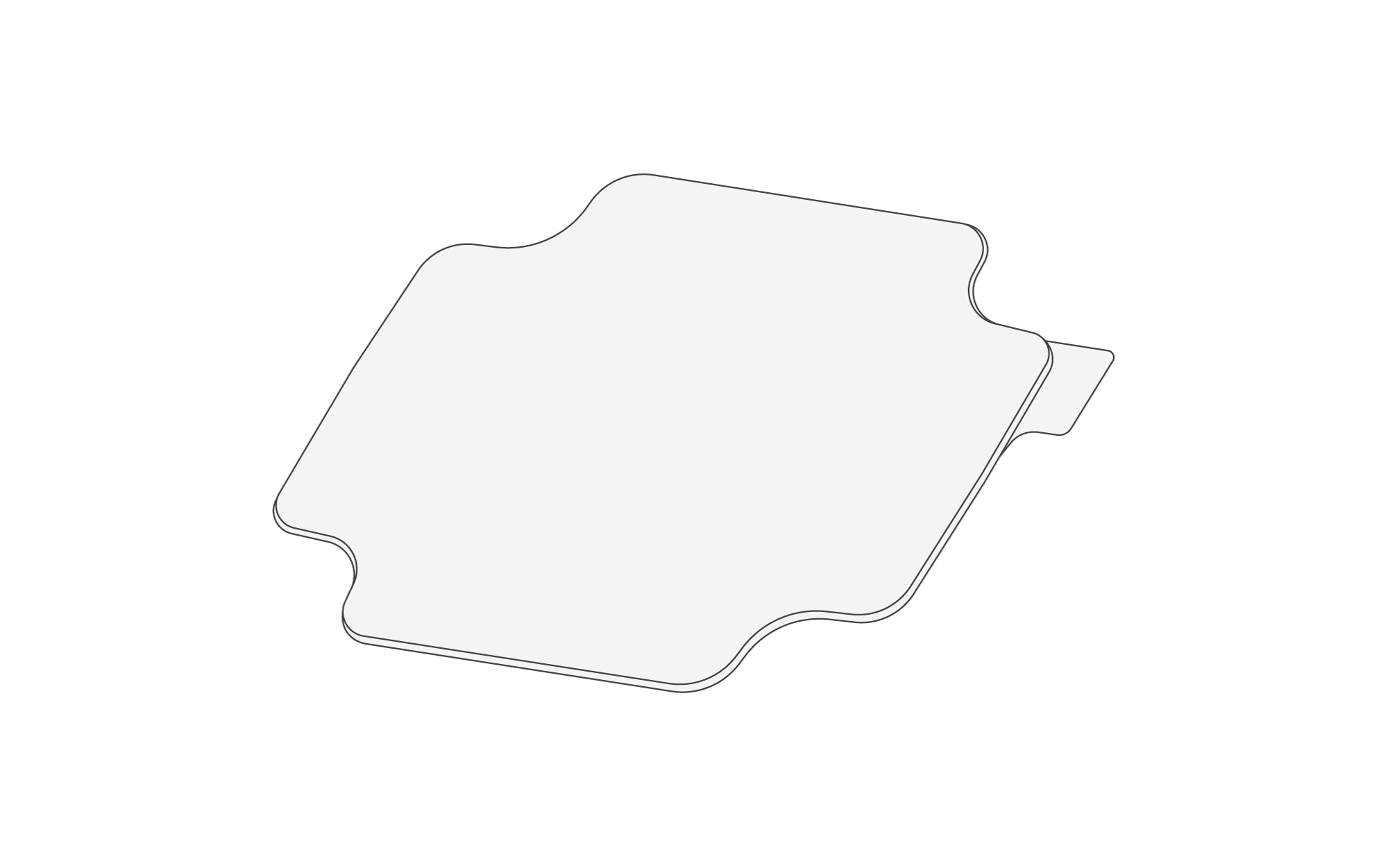

  1. Verwijder de transparante beschermfolie van de VHB tape.
  2. Centreer de tape aan de onderzijde van de LM11 en druk stevig aan, vermijd luchtbellen. Als er luchtbellen verschijnen, maak dan een kleine snede om lucht te laten ontsnappen.
  3. Bepaal de gewenste installatiepositie voor het apparaat. Reinig het tankoppervlak met isopropylalcohol en droog het volledig.
  4. Verwijder de tweede voering en druk de LM11 stevig op het tankoppervlak, zorg ervoor dat deze waterpas zit.
- Alternatieve kleefmontage
  1. Bepaal de gewenste installatiepositie voor het apparaat. Reinig en droog de montage locatie met isopropylalcohol.

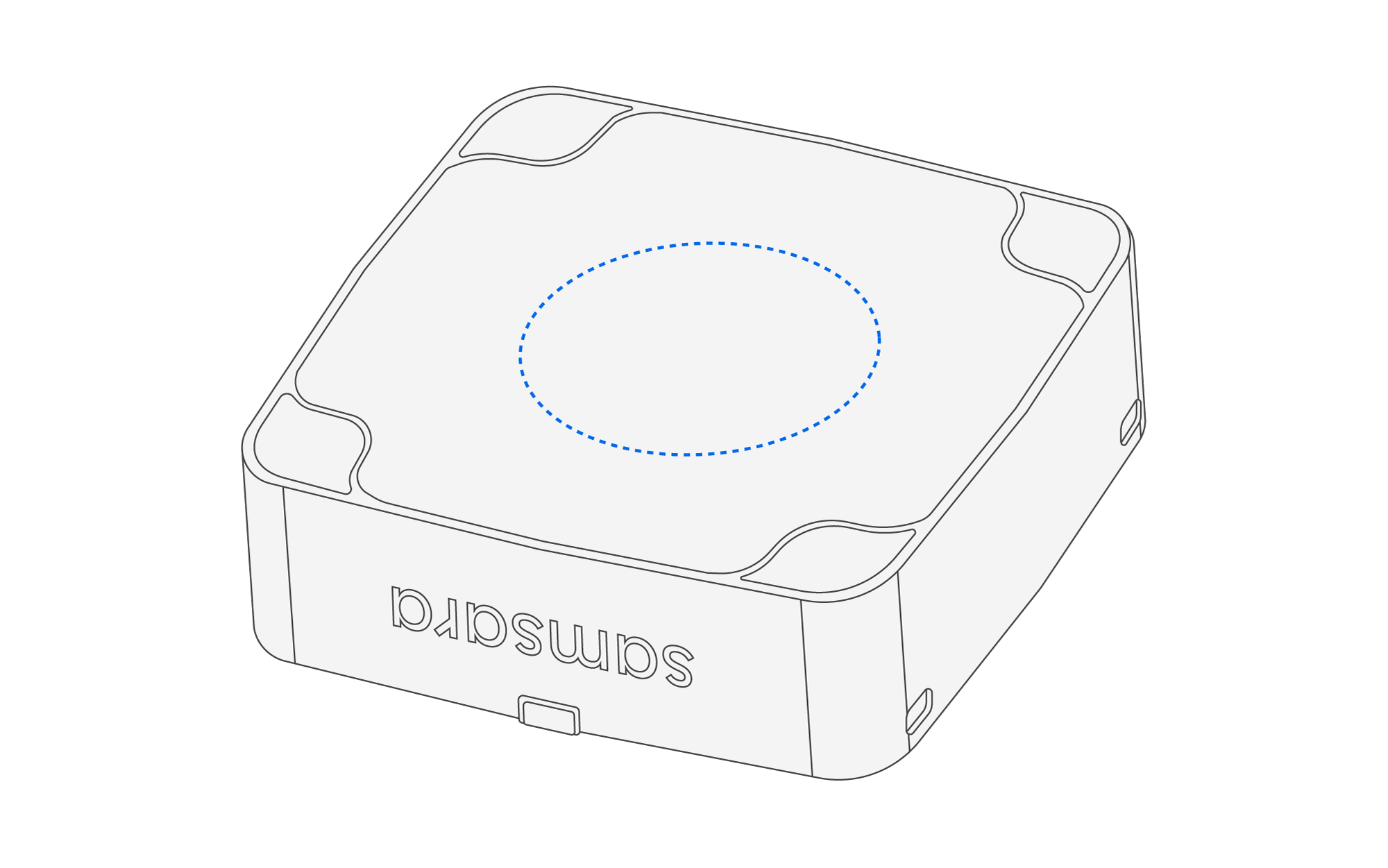

  2. Breng lijm aan op het cirkelvormige gebied aan de onderkant van de LM11. Zorg ervoor dat er voldoende lijm wordt aangebracht zodat het apparaat waterpas zit en er geen luchtgaten of vochtvallen overblijven.
  3. Druk het apparaat stevig op het tankoppervlak zodat de lijm naar de edges wordt geduwd en het apparaat waterpas blijft.
  4. Veeg overtollige lijm rond de omtrek weg.
Ga verder naar Configureer de Tank.

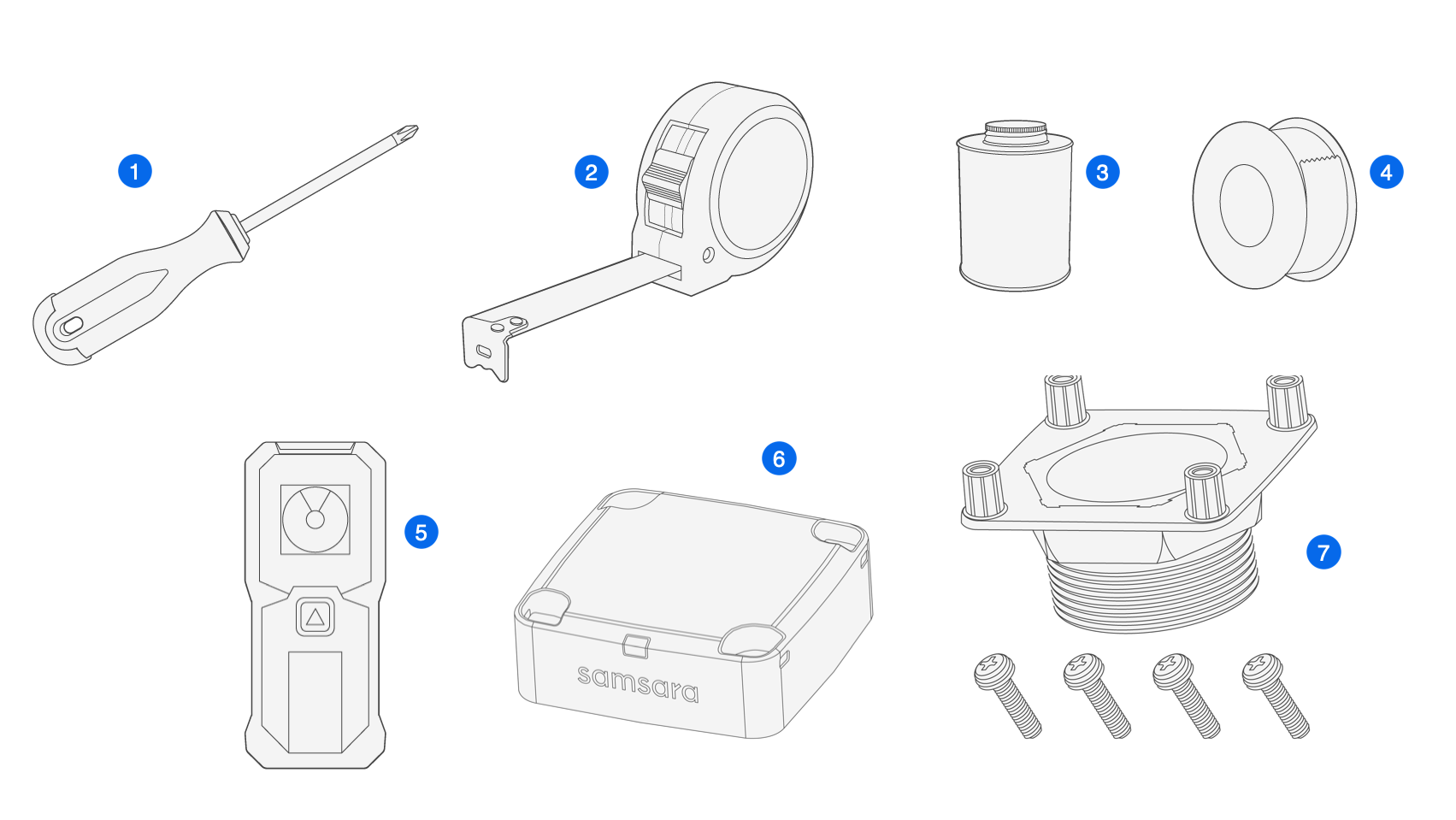

Installeer de LM11 Sensor op containers met schroefdraadopeningen aan de bovenkant met behulp van een adapter

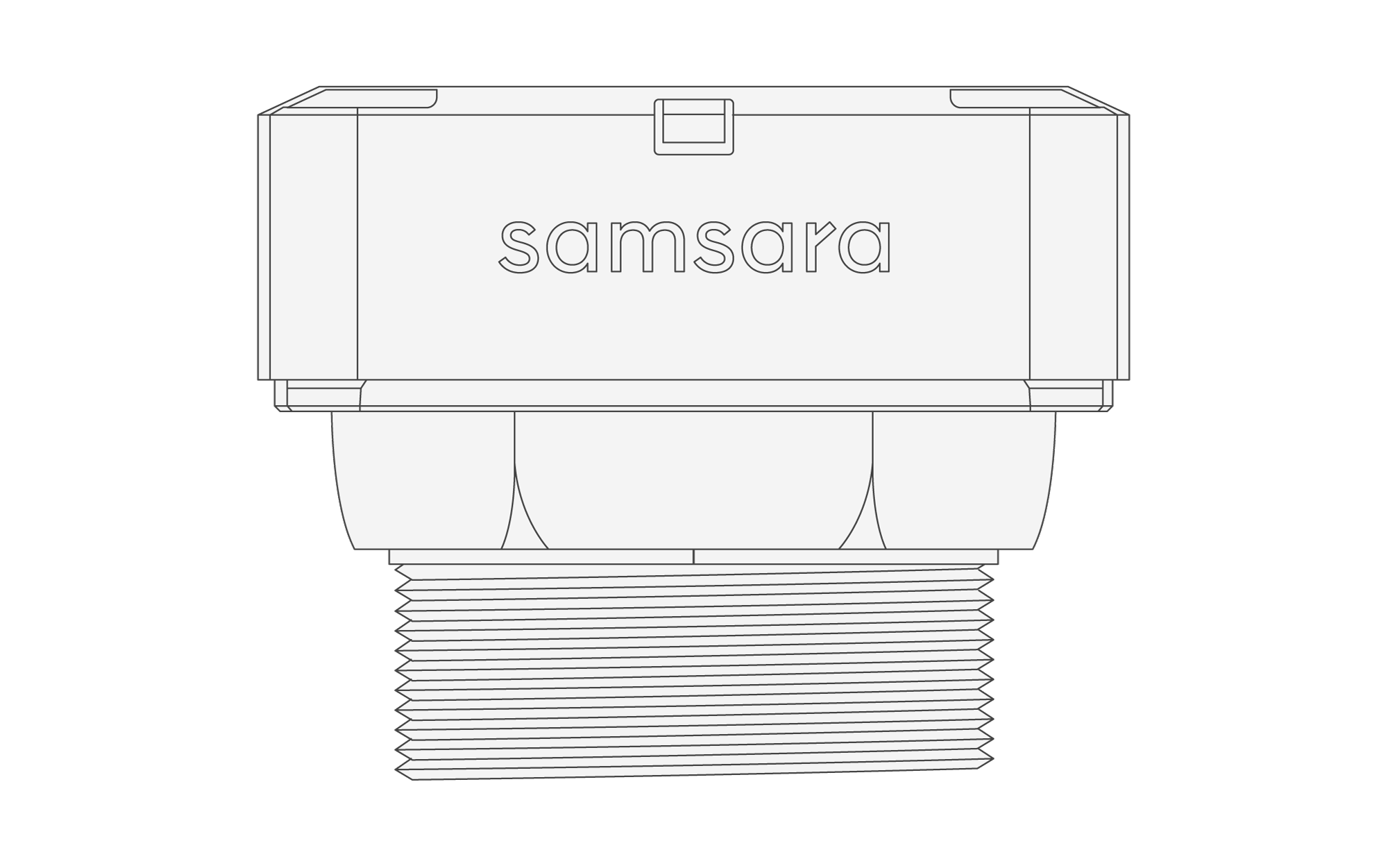

De 2” mannelijke NPT-adapter wordt gebruikt voor het monteren van het LM11-apparaat op 2” vrouwelijke NPT-openingen aan de bovenkant van tanks of containers. Zorgvuldige naleving van de volgende instructies is vereist voor betrouwbare werking. Zorg voor een goede afdichting en koppel om lekken of sensoruitlijning te voorkomen. De adapter en het apparaat moeten waterpas worden uitgelijnd om vochtophoping en meetfouten te voorkomen.
