Bij het installeren van de Samsara AG53 asset-gateway is het van cruciaal belang om de juiste combinatie van kabel en adapter te selecteren om compatibiliteit met het Elektronische Remsysteem (EBS) van uw aanhangwagen te garanderen. In dit onderwerp vind je referentietabellen met ondersteunde EBS-leveranciers en kabelvereisten, evenals uitleg over hoe je de laadplaat van de trailer gebruikt om het systeem te identificeren.
Gebruik de onderstaande tabel om de juiste Samsara-kabels en adapterkabels te identificeren die nodig zijn om de AG53 asset-gateway aan te sluiten op ondersteunde eenheden met elektronische remsystemen (EBS). Compatibiliteit verschilt per EBS-leverancier en generatie, dus controleer dit zorgvuldig voordat u de aansluiting tot stand brengt.
|
EBS-model |
Adapterkabel |
Asset-gatewaykabel |
|---|---|---|
|
(In-Out Connector) |
Niet nodig. |
CBL-AG-BEBS-KBG2 (Y-kabel met zwarte connectoren) |
|
(In-Out Connector) |
Niet nodig. |
CBL-AG-BEBS-KB22 (Y-kabel met grijze connectoren) |
|
(DIAG Poort) |
CBL-AG-BEBS-HAL3 (Haldex Gen 3 naar 4-pins DIN-connector) |
CBL-AG-BEBS-4DIN (AG53 naar 4-pins DIN-connector) |
|
(TCAN Haven) |
CBL-AG-BEBS-HAL4 (Haldex Gen 4 naar 4-pins DIN-connector) |
CBL-AG-BEBS-4DIN (AG53 naar 4-pins DIN-connector) |
|
(Subsystem Poort) |
CBL-AG-BEBS-WABE (Wabco-subsysteem naar 4-pins DIN-connector) |
CBL-AG-BEBS-4DIN (AG53 naar 4-pins DIN-connector) |
De laadplaat van de aanhangwagen kan helpen bij het identificeren van het merk en model van het EBS, wat essentieel is voor het selecteren van de juiste Samsara-kabel en adapter. Gebruik de onderstaande voorbeelden om de markeringen op de laadplaat te koppelen aan de bijbehorende EBS-leverancier. Als alternatief kan de leverancier van de aanhangwagen of de OEM-leverancier deze informatie mogelijk verstrekken.
|
EBS-leverancier |
Voorbeelden van laadplaatmarkeringen |
|---|---|
|

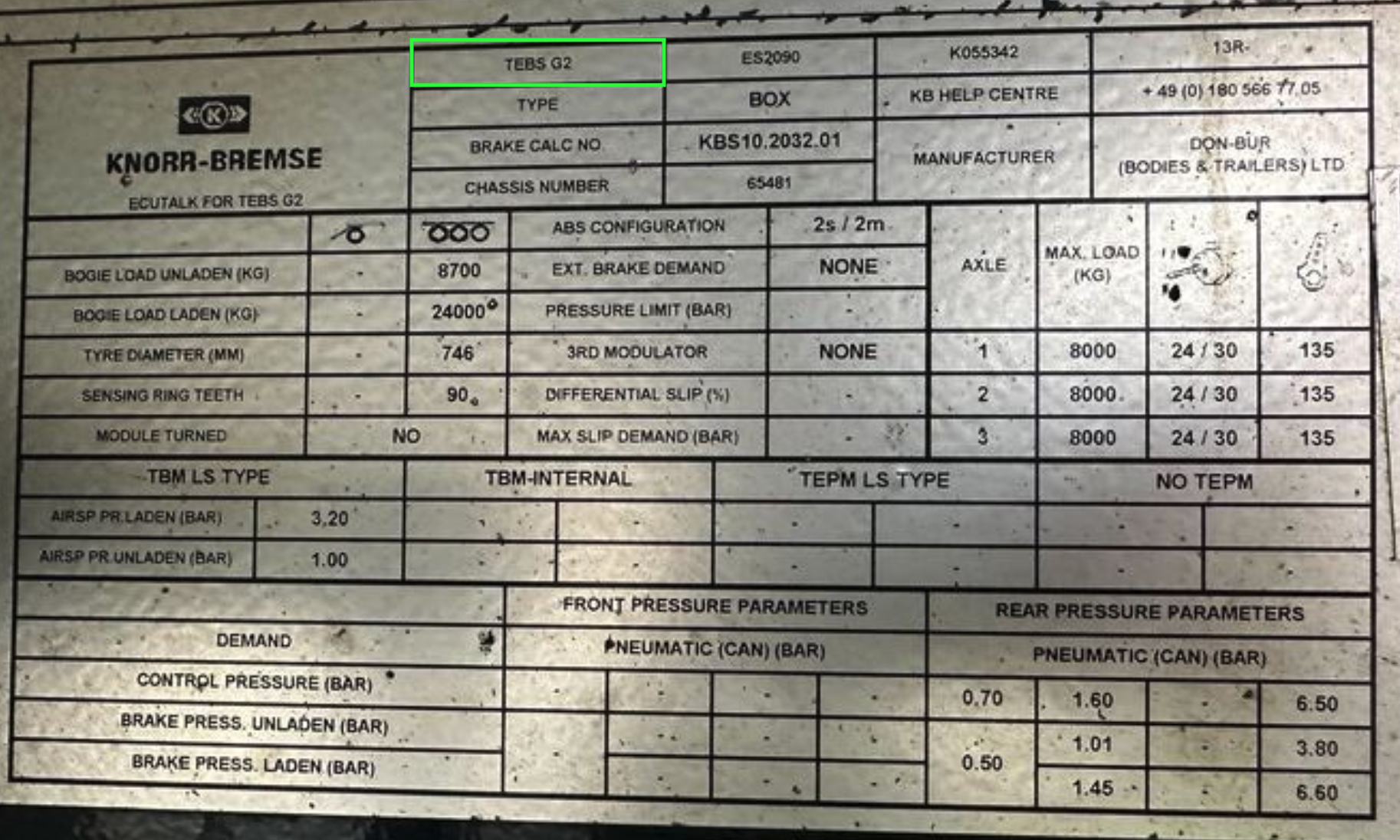

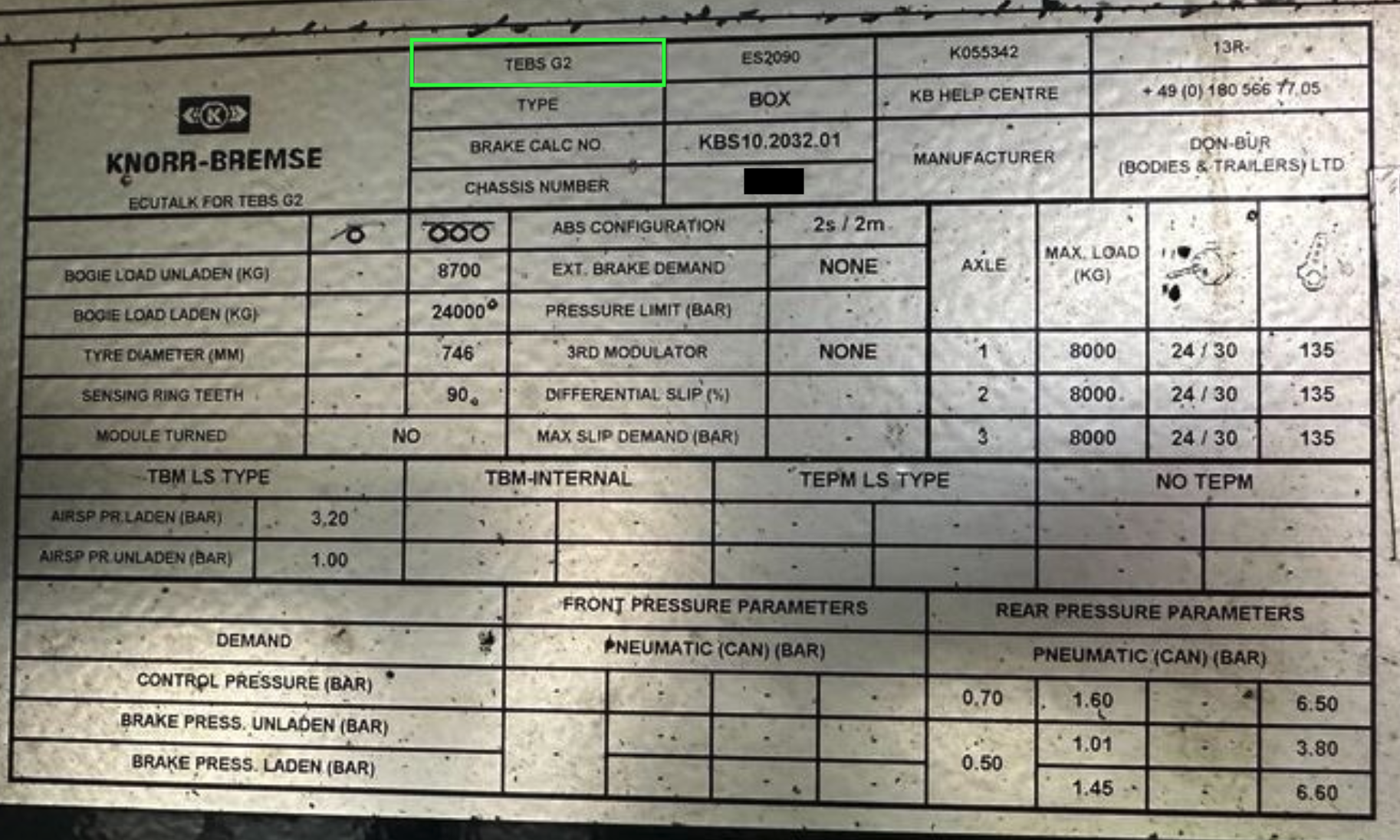

Knorr G2/G2.1 |
|
|

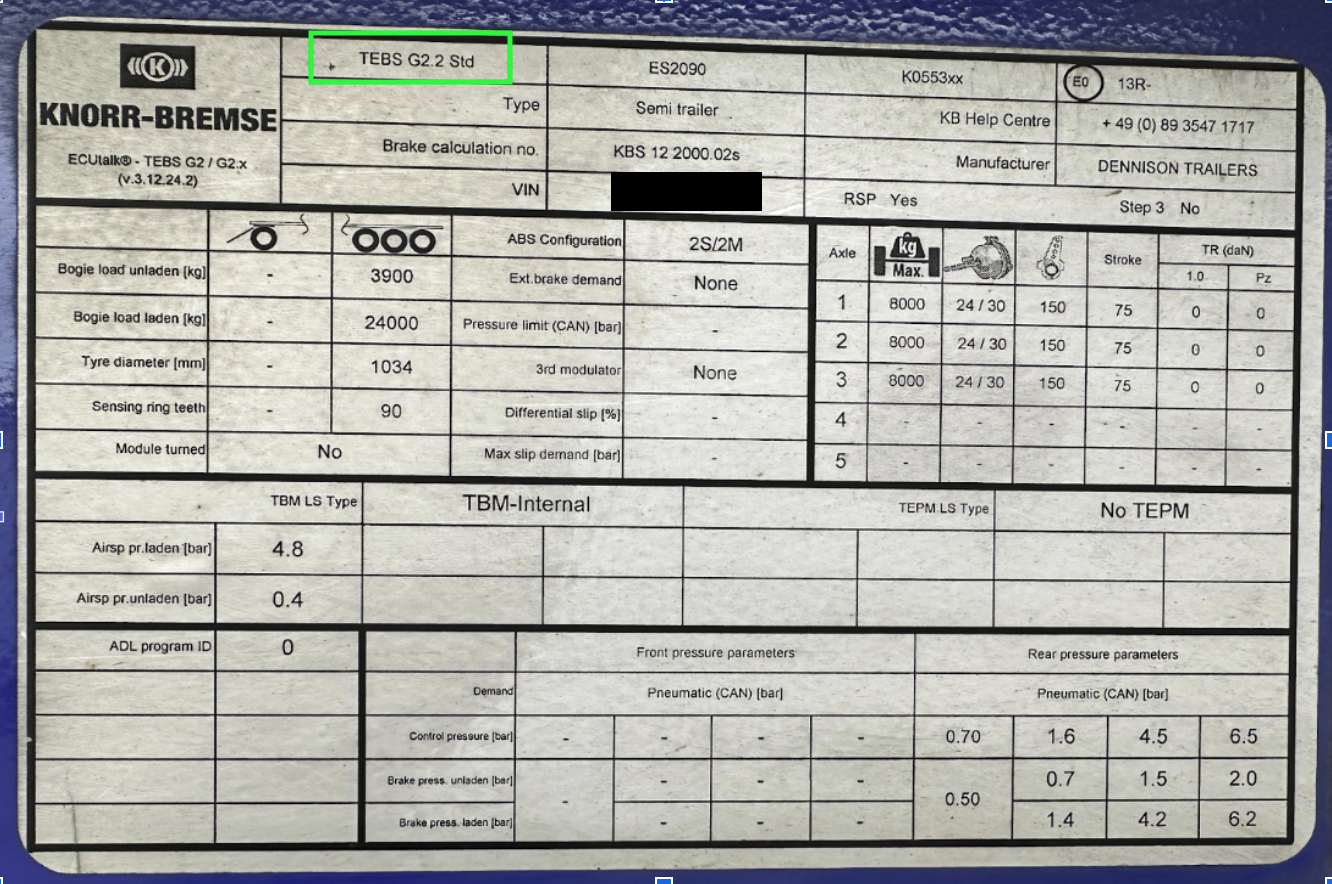

Knorr G2.2 |
|
|

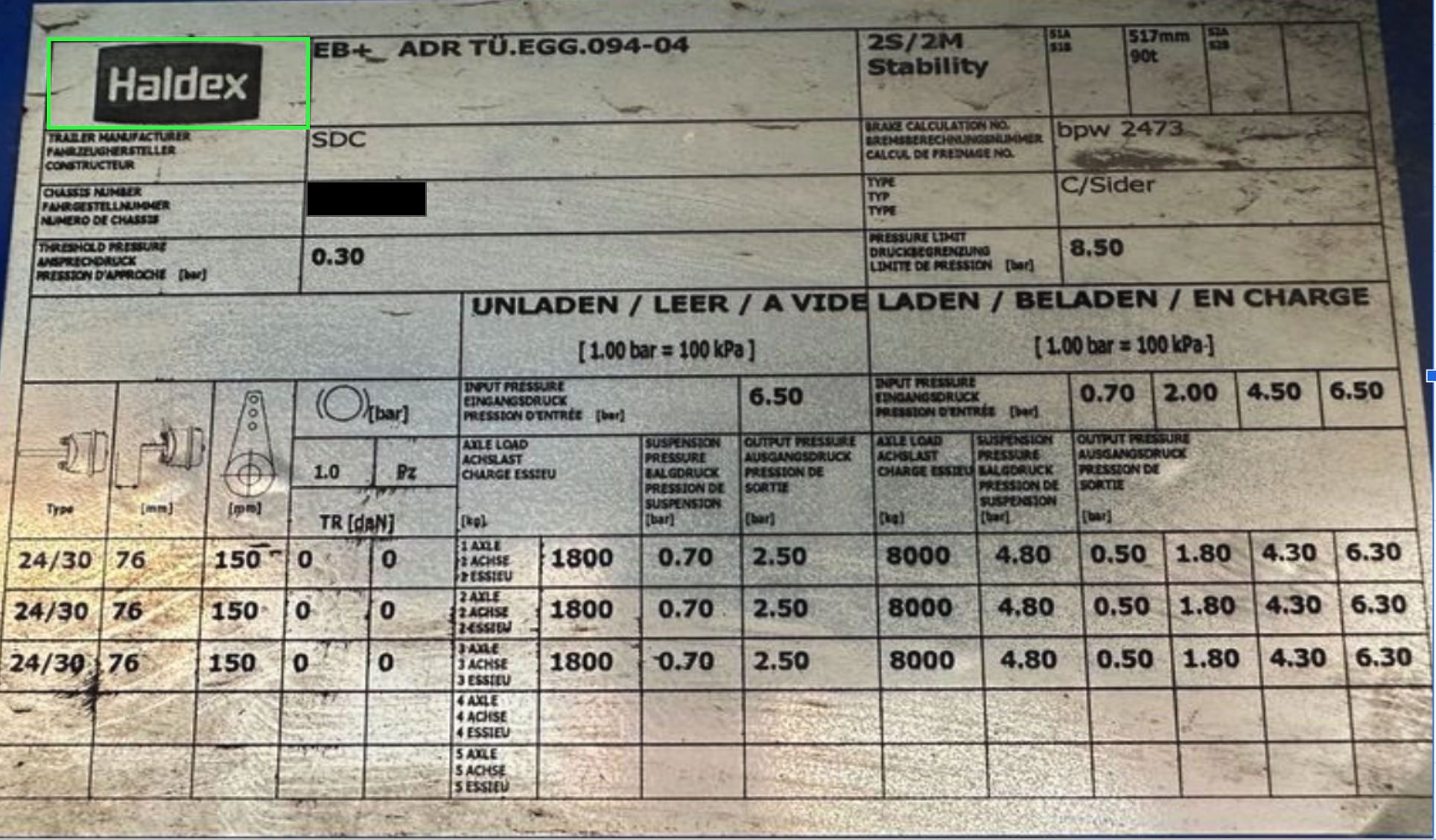

Haldex Gen 3 |
|
|

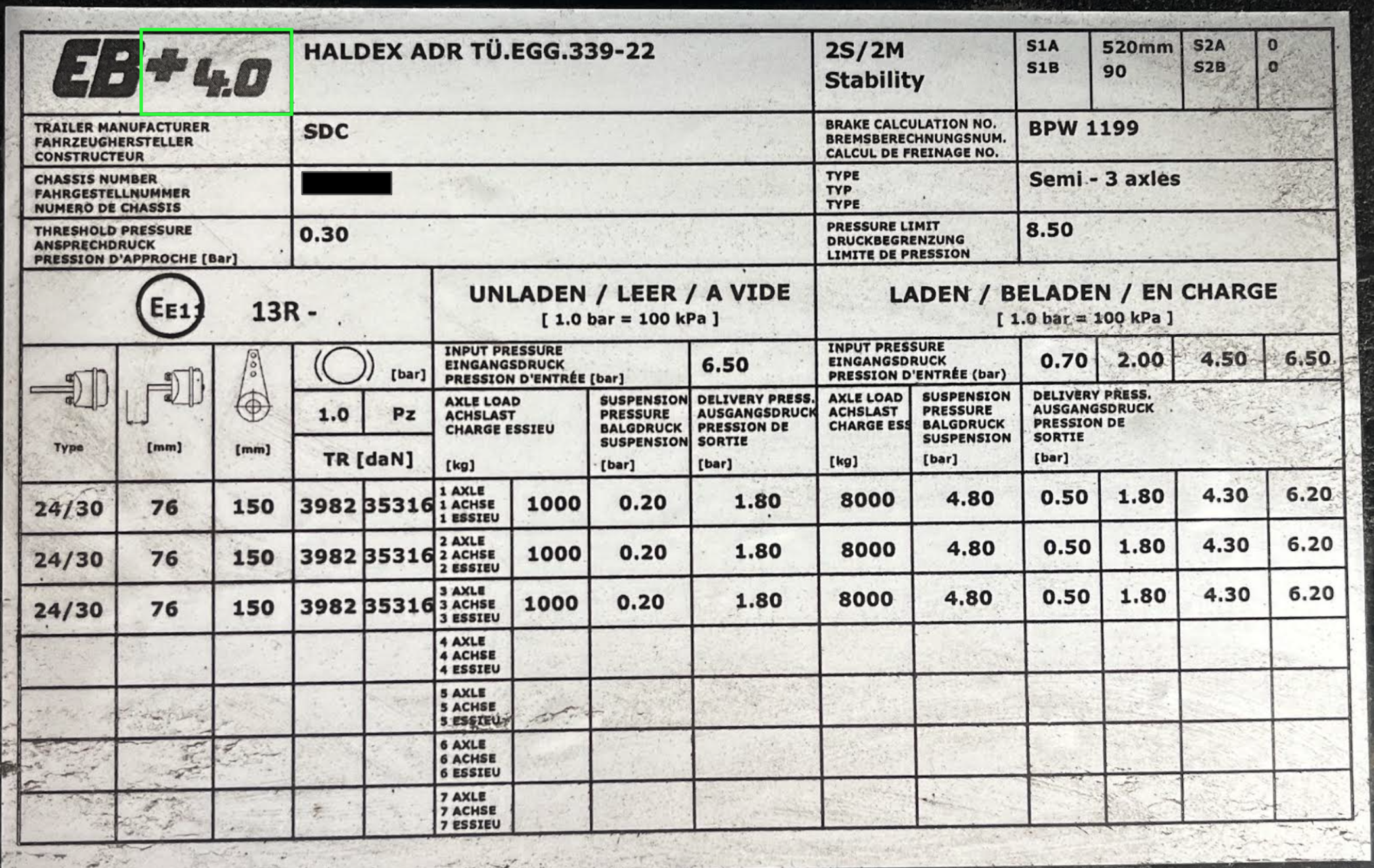

Haldex Gen 4 |
|
|

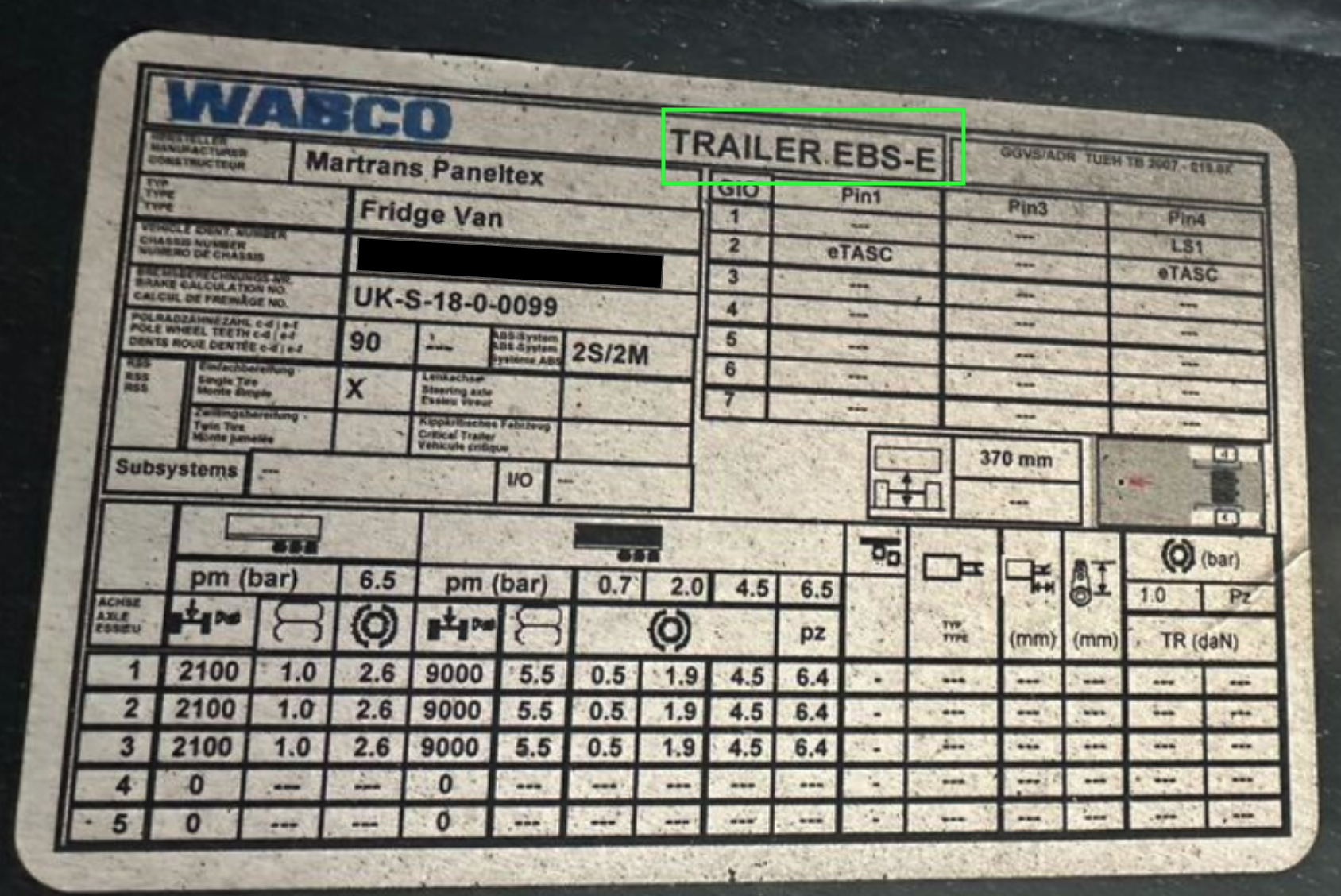

Wabco Gen E |
|
