HW-SP11
Deze installatiehandleiding bevat specifieke informatie voor producten die op het moment van publicatie werden vervaardigd. De inhoud van deze handleiding vormt geen garantie en dient alleen ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om te voldoen aan alle toepasselijke wetten en verordeningen bij het installeren van deze hardware.
|

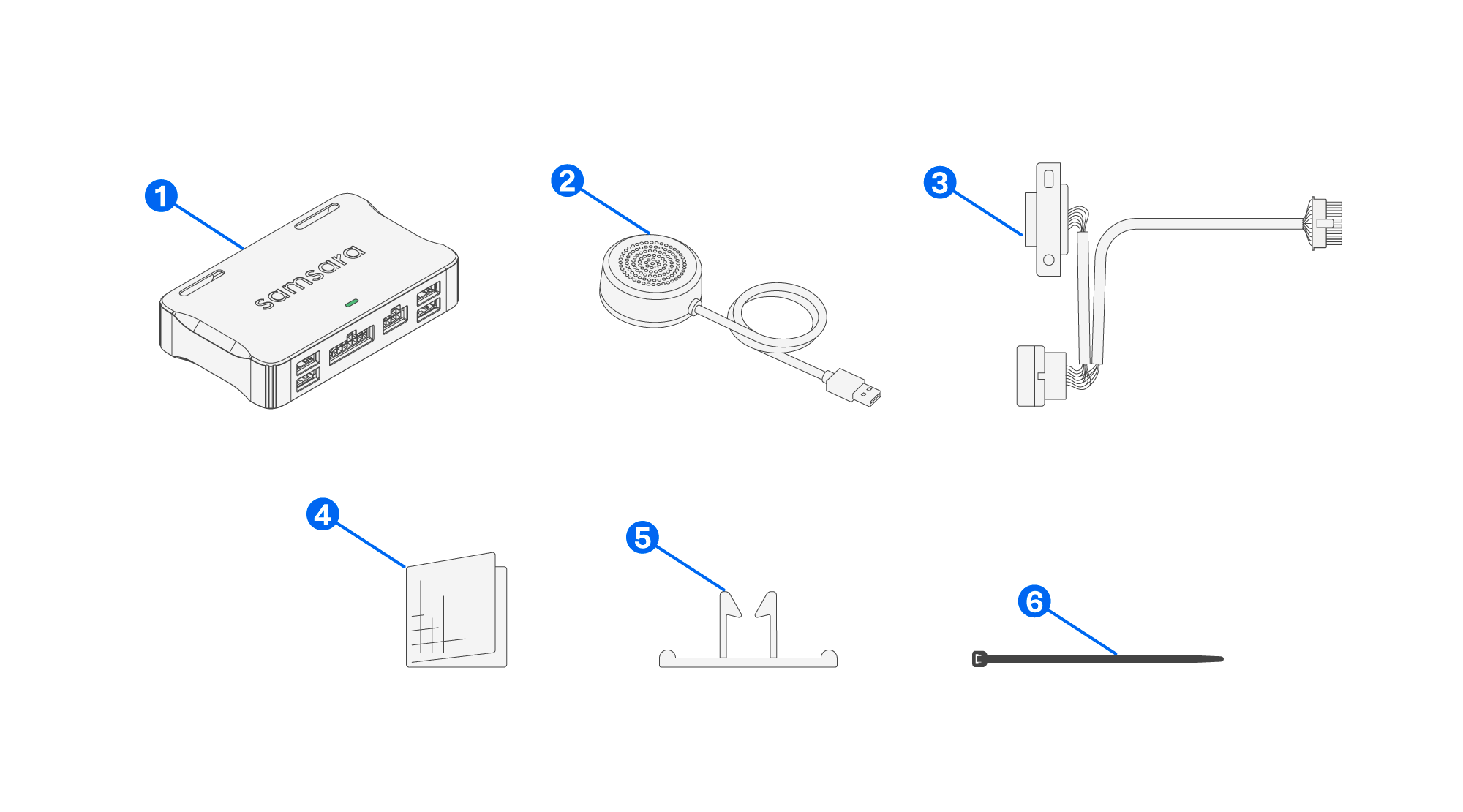

Artikel |
Aantal |
Beschrijving |
|---|---|---|
|
|
1 |
Voertuiggateway (VG) (apart verkrijgbaar) |
|
|
1 |
Cabineluidspreker |
|
|
1 |
Diagnosekabel (apart verkrijgbaar, kan per voertuigtype verschillen) |
|
|
1 |
70% alcoholdoekje |
|
|
4 |
Kabelclips |
|
|
2 |
Kabelbinders |
Volg deze stappen om de cabineluidspreker in uw voertuig te installeren.
-
Verzamel uw apparatuur en componenten:
Verzamel alle benodigde items zoals op de afbeelding en neem het benodigde gereedschap.
-
Installeer de voertuiggateway:
-
Ga naar de volgende stap als er al een voertuiggateway geïnstalleerd is.
-
Als er nog geen voertuiggateway is geïnstalleerd, installeert u deze met behulp van de juiste installatiehandleiding voor de diagnosekabel van de voertuiggateway van uw voertuig: Voertuiggateway (VG) installatiehandleidingen per kabel
Wacht even met de installatie als u bij de stap voor het aansluiten van de accessoires bent en ga verder met de onderstaande instructies.
-
-
Kies een plaats om de luidspreker te installeren:
-
Kies een vlakke, niet-poreuze ondergrond zoals hard plastic, glas of metaal. Vermijd stoffen oppervlakken.
-
Installeer de luidspreker niet boven airbags of andere veiligheidsfuncties.
-

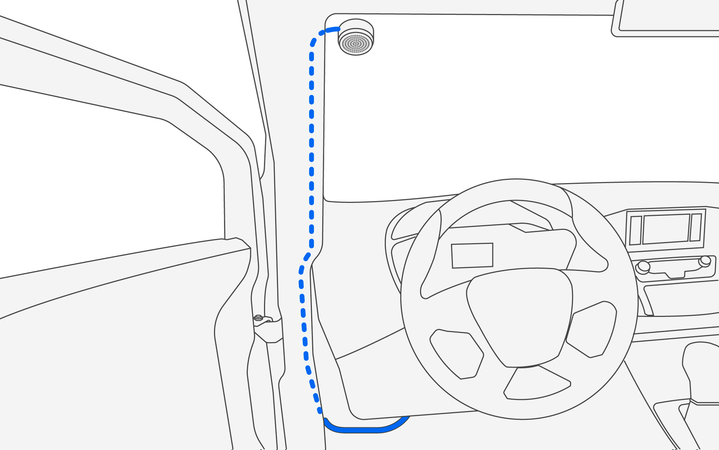

De aanbevolen locatie is de bovenhoek van de voorruit, vlak bij de dakstijl aan de kant van de bestuurder.
-
Zorg ervoor dat de luidspreker niet gedempt is en geen interferentie veroorzaakt met de bewegingen van de bestuurder.
-
Zorg ervoor dat de installatielocatie een ongehinderde kabelgeleiding naar de voertuiggateway mogelijk maakt, rekening houdend met de kabellengte van ongeveer 3 meter.
-
-
Maak het montageoppervlak schoon:
-
Montage op glas of metaal: Gebruik een doekje met 70% alcohol om het oppervlak schoon te maken, verwijder stof en verontreinigingen en laat het volledig drogen.
-
Montage op plastic: Gebruik een droge, pluisvrije doek om stof en verontreinigingen te verwijderen.
-
-
Monteer het apparaat:
-
Verwijder de rode beschermlaag van de VHB-lijm met het treklipje.
-
Druk de luidspreker minstens 30 seconden stevig op de bevestigingslocatie voor een gelijkmatige druk.
-
-
Leid de USB-kabel van de cabineluidspreker naar de voertuiggateway:
-
Bevestig de kabel met de meegeleverde kabelclips en kabelbinders.
-
Stop de kabel onder de glasafdichting van de voorruit of langs de afdichting van de dakstijl. Vermijd interferentie met veiligheidssystemen zoals airbags.
-
-
Steek de cabineluidspreker in de voertuiggateway.
-
Steek de USB-kabel in een beschikbare USB-poort op de voertuiggateway.
-
Wikkel de kabel niet rond de voertuiggateway en kruis de diagnosekabel niet.
-
-
Beoordeel en configureer waarschuwingen in de cabine voor spraakcoaching.
Deze installatiehandleiding bevat specifieke informatie voor producten die op het moment van publicatie werden vervaardigd. De inhoud van deze handleiding vormt geen garantie en dient alleen ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om te voldoen aan alle toepasselijke wetten, verordeningen en privacyrechten in uw rechtsgebied bij het installeren van deze hardware.
Probeer dit product niet te repareren, gebruik geen vervangingsonderdelen van derden voor dit product en open of pas dit product niet op een andere manier aan, behalve in overeenstemming met de producthandleidingen of zoals anderszins aangegeven door Samsara. Het niet opvolgen van deze aanwijzingen kan leiden tot materiële schade, lichamelijk letsel of het vervallen van de garantie.
Elke installatie die niet in overeenstemming is met de instructies in de installatiehandleiding of anderszins in de Documentatie of gebruik van dit product anders dan beschreven door de relevante IP-classificatie of aanbevolen bedrijfsomstandigheden kan leiden tot onverwachte uitvaltijd, systeemstoringen, lichamelijk letsel of materiële schade, inclusief waterschade. Het niet opvolgen van deze aanwijzingen kan ernstig letsel of de dood tot gevolg hebben.
Deze hardware en eventuele bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden en kunnen de werking van dergelijke producten en/of diensten van derden verstoren of garanties voor dergelijke producten en/of diensten van derden ongeldig maken.
Installeer of wijzig hardware niet tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de bestuurder of de bediening van het voertuig kan belemmeren, of op of in de buurt van airbagpanelen of binnen het werkbereik van een airbag.
Installeer deze hardware niet op of in de buurt van ontvlambare of anderszins gevaarlijke materialen. Deze hardware kan exploderen als deze in de buurt van ontvlambare of andere gevaarlijke materialen wordt geplaatst, waardoor een risico op brand, brandwonden, schokken of ander ernstig letsel ontstaat. Dit product bevat condensatoren die brand, een explosie, een elektrische schok of brandwonden kunnen veroorzaken. Raak de condensatoren in deze hardware niet aan.
Let altijd op uw omgeving en rij veilig, houd u aan alle verkeersregels en neem de weg- en rijomstandigheden te allen tijde in acht. Vertrouw niet op het product om de bestuurder te waarschuwen voor veiligheidsgevaren of om botsingen te voorkomen. De hardware en bijbehorende software werken mogelijk niet zoals bedoeld, afhankelijk van de wegomstandigheden, andere voertuigen, het weer en andere factoren.
|
|
Dit symbool op de product(en) en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet met het gewone huisvuil mogen worden gemengd. Voor de juiste behandeling, terugwinning en recycling dient u dit product of deze producten naar de aangewezen inzamelpunten te brengen waar het gratis wordt geaccepteerd. |
