ACC-VG-CPWRBY
Opmerking
De power-bypass-adapterkabel voor voertuiggateways (VG's) is verkrijgbaar in Noord-Amerika en Europa (Verenigd Koninkrijk, Frankrijk, Duitsland en Denemarken).
Voor voertuigen die een alternatieve stroombron nodig hebben, installeer de voertuiggateway (VG) met behulp van een Power Bypass Adapterkabel. Deze accessoire, compatibel met zowel VG54- als VG55-modellen, wordt in lijn aangesloten met de stroom-/diagnosekabelboom en VG, waardoor een directe batterijverbinding mogelijk is voor assets uitgerust met noodschakelaars.
|
|
|
|
Artikel |
Aantal |
Beschrijving |
|---|---|---|
|
|

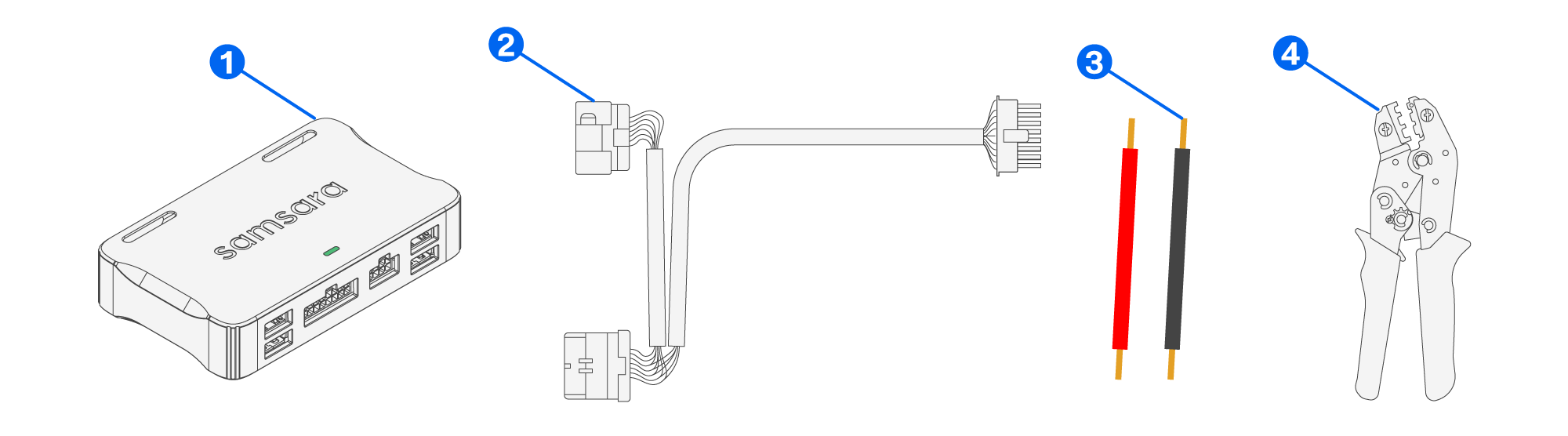

1 |
Voertuiggateway (VG), niet inbegrepen |
|
|
1 |
Diagnostische kabel, niet inbegrepen |
|
|
2 |
Verbindingsdraad (18-20 AWG), niet inbegrepen |
|
|
1 |
Stootnaad krimptang, niet inbegrepen |
|
|
1 |

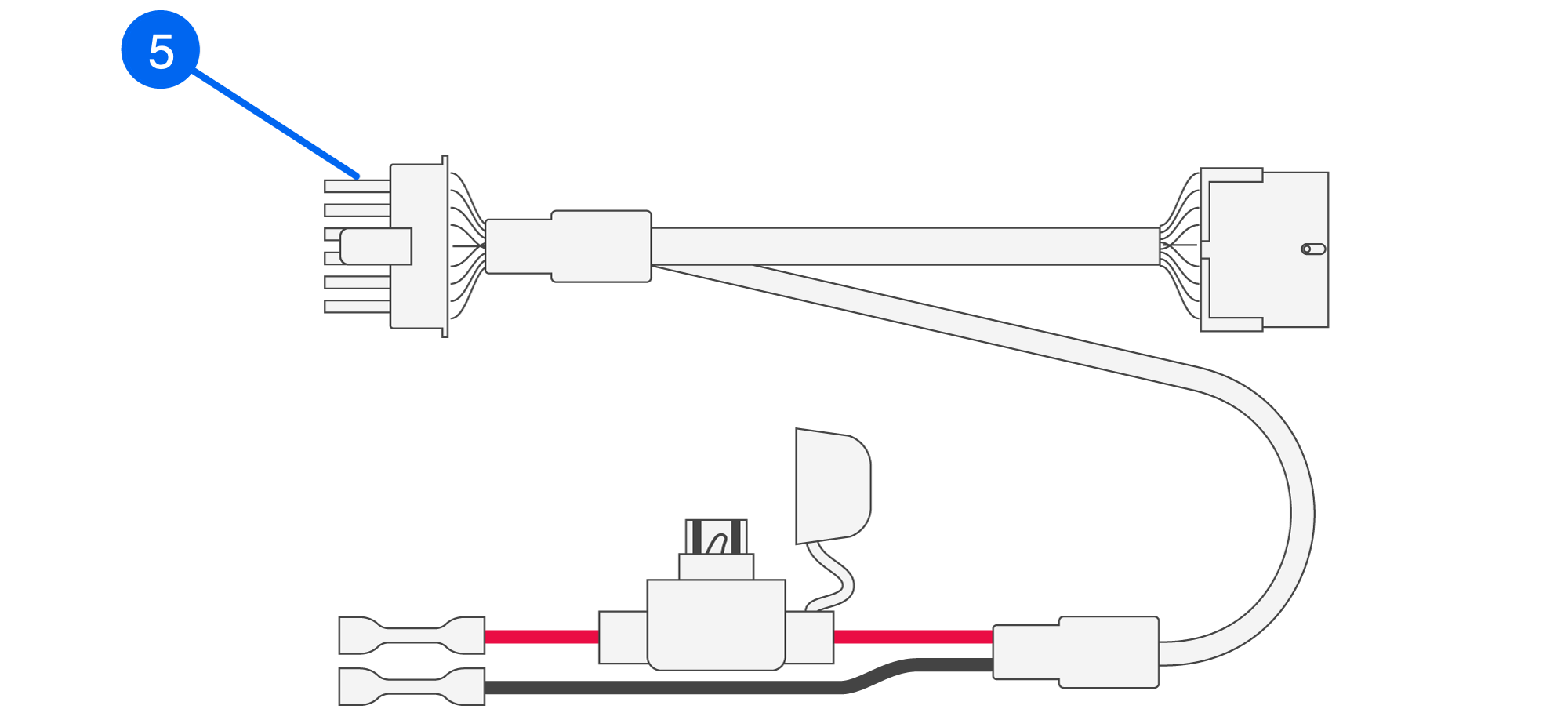

Voedingskabel, inbegrepen |
|
Extra apparatuur die mogelijk nodig is maar niet wordt geleverd |
||
|
|
1 |

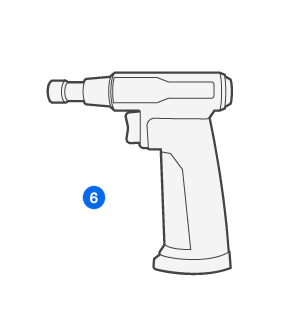

Warmtebron (aansteker, heteluchtpistool, enz.) |
Volg deze stappen om de kabel te installeren en de installatie van de voertuiggateway (VG) te voltooien.
-
Begin de VG-installatie door de VG Installatiehandleiding te volgen die specifiek is voor de diagnostische kabel van uw voertuig.
Belangrijk
Pauzeer de installatie wanneer u bij de stap komt waarin u de 16-pins diagnose-/stroomconnector moet aansluiten.
-
Controleer de zekering in de stroomomleidingsadapterkabel.
-

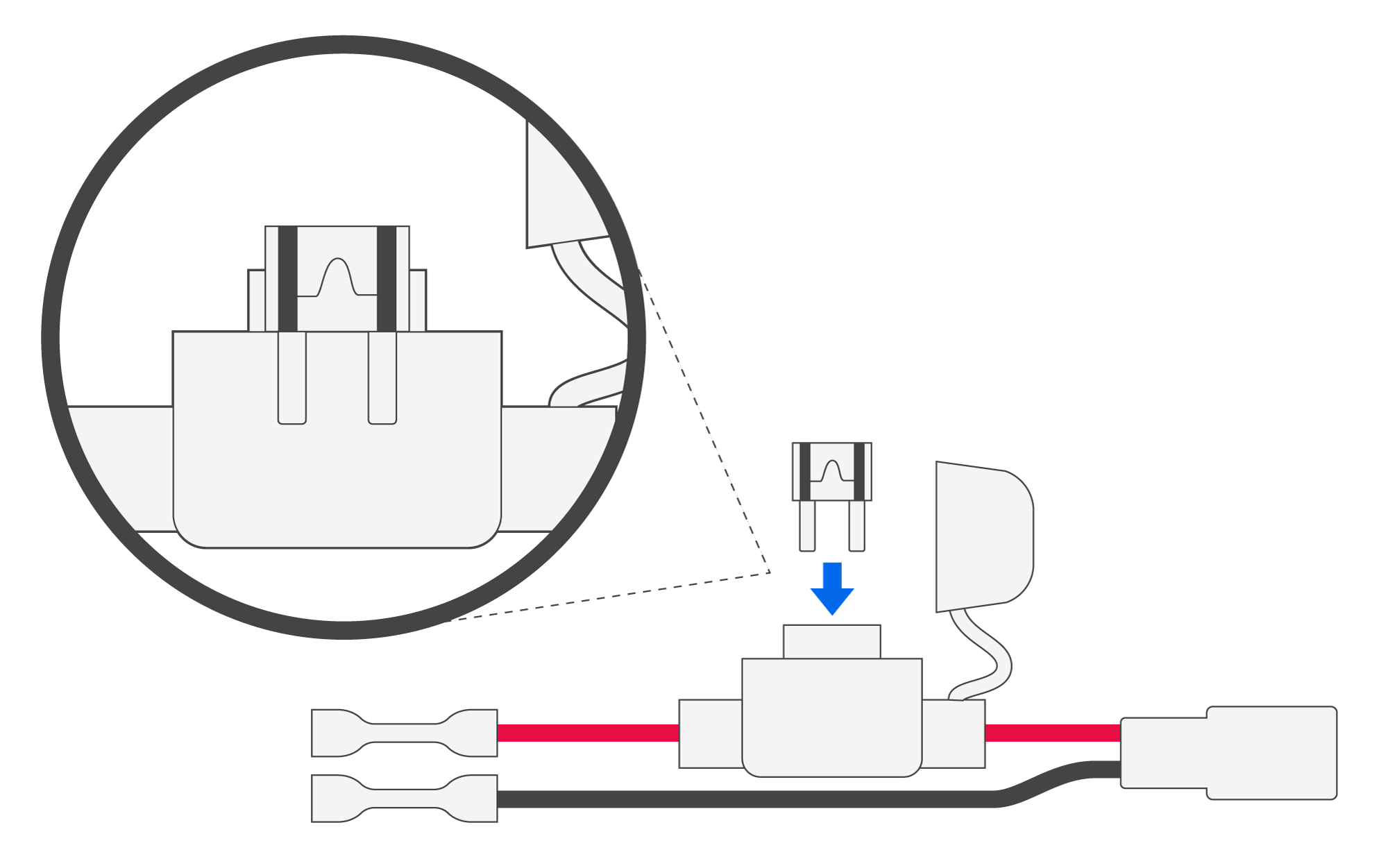

Open de zekeringhouder en controleer of de 7,5A zekering stevig vastzit.
-
Sluit de zekeringhouder afdekking na verificatie.
-
-

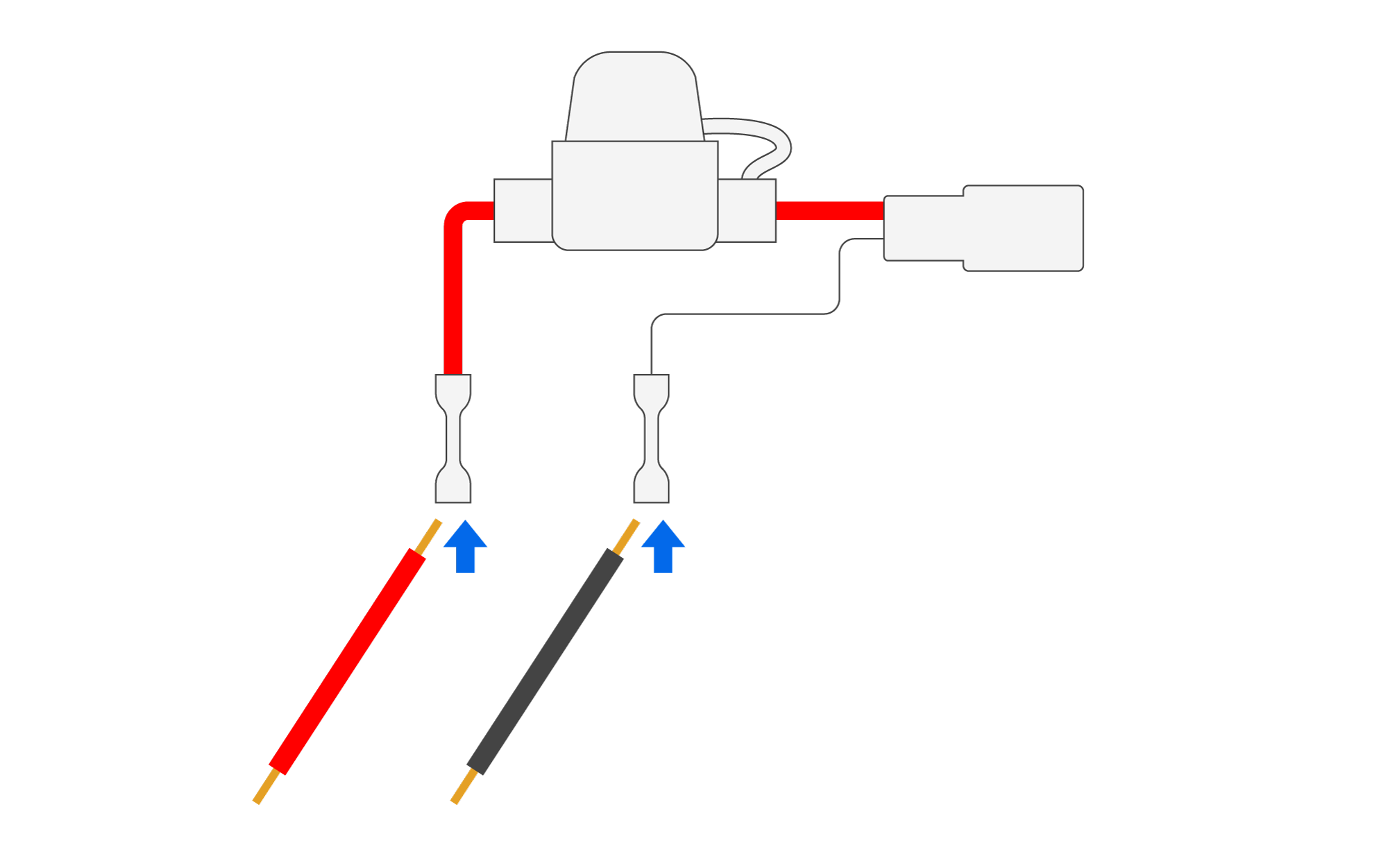

Bereid de jumperdraden voor en sluit ze aan op de stroom-bypass-adapterkabel.
-
Gebruik een krimptang om jumperdraden (lang genoeg om de batterij of stroombron te bereiken) aan de stootnaden te verbinden.
Indien gewenst, gebruik een warmtebron, zoals een aansteker, handbrander of heteluchtpistool, om de buis voorzichtig over de gehele lengte te verwarmen. Zorg ervoor dat de buis gelijkmatig krimpt en een strakke afdichting vormt.
-
Zorg ervoor dat de draden tussen 18-20 AWG zijn; 18 AWG wordt aanbevolen om vermogensverlies te minimaliseren.
-
Identificeer en verbind de draden correct:
-
PWR (Stroom) = Rood
-
GND (Aarde) = Zwart
-
-
-
Route en verbind de jumperdraden met de stroombron.
-
Zorg ervoor dat de stroombron 12-24 VDC is.
-

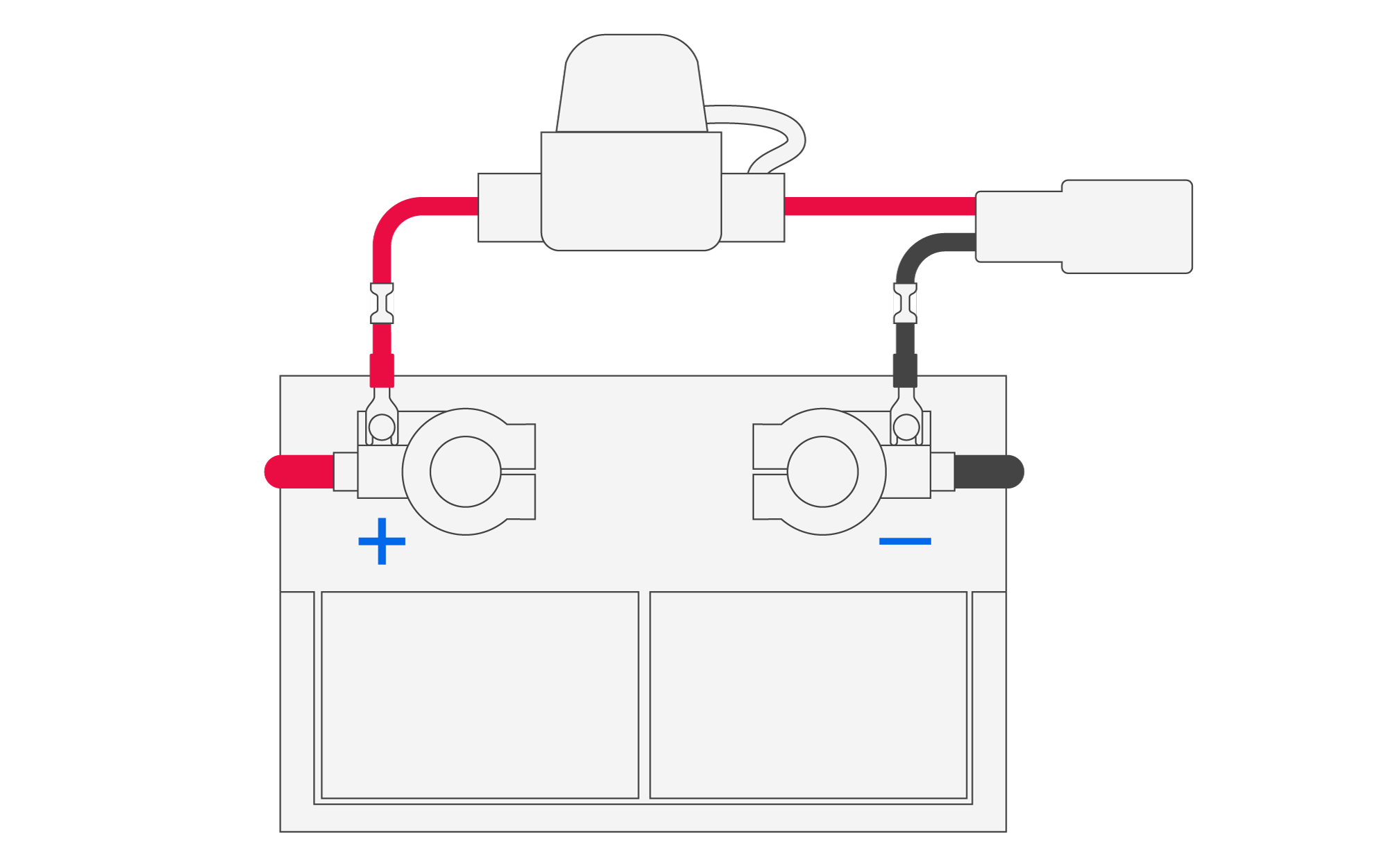

Bevestig de PWR- en GND-draden aan de juiste batterijpolen.
-
-
Voltooi de voertuiggateway (VG) installatie.
-

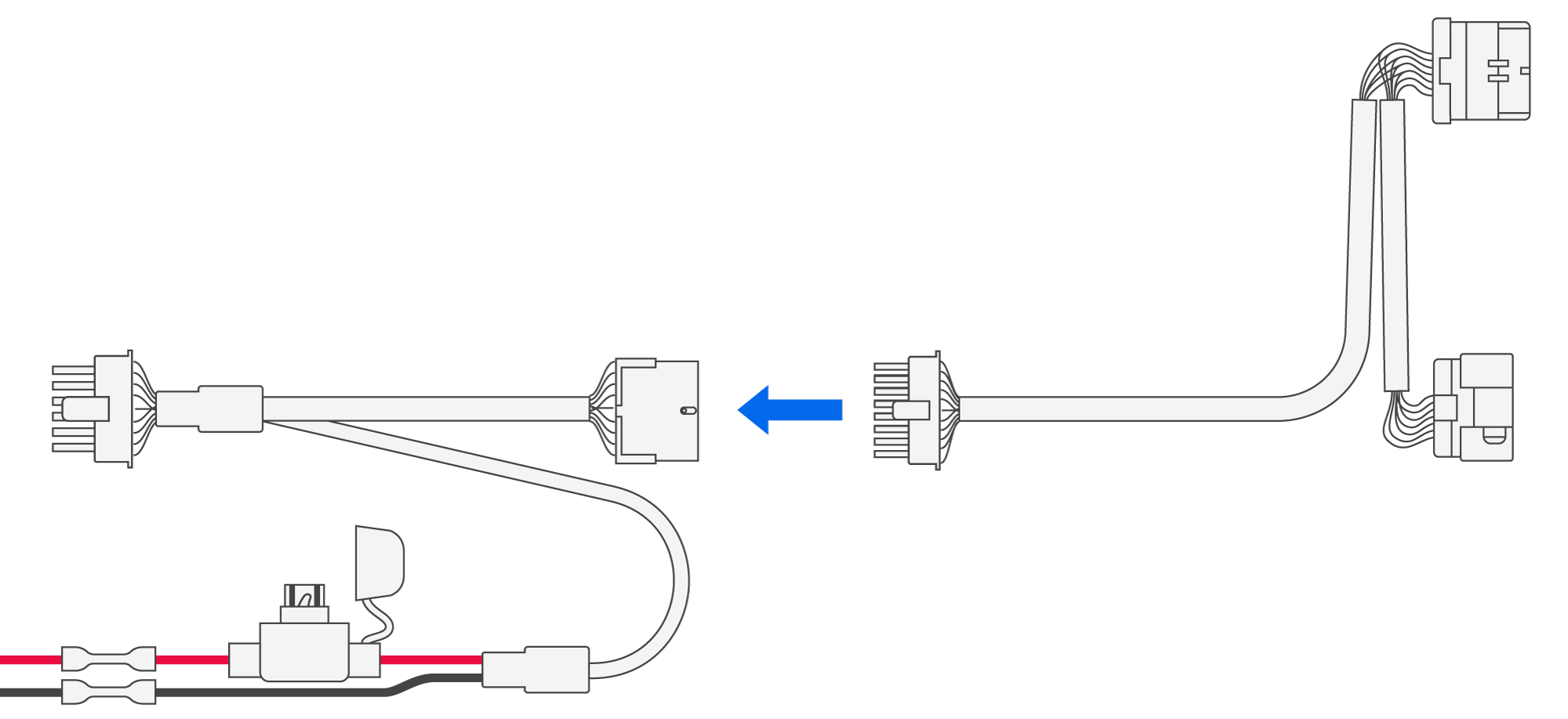

Steek de 16-pins diagnose-/voedingsconnector van de diagnosekabel in de 16-pins aansluiting van de stroomomleidingsadapter.
Het zal klikken wanneer het volledig is ingevoegd.
-

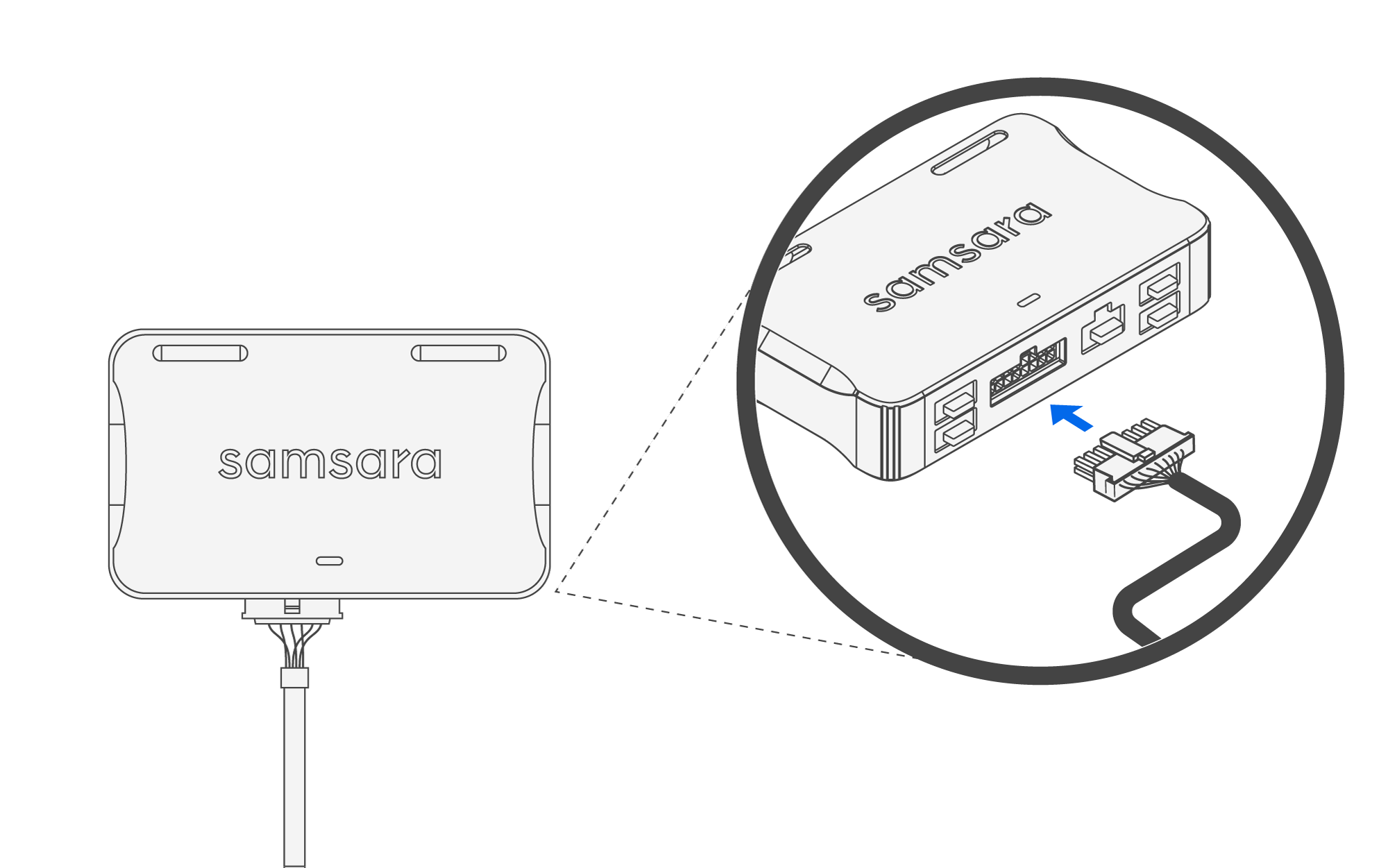

Steek de 16-pins diagnose-/stroomconnector van de stroomomleidingsadapter in de VG.
-
Als de handleiding u instrueert om het voertuig uit en weer aan te zetten, schakel dan de stroom naar de VG uit en weer in.
-
Ontkoppel de 16-pins connector van de VG.
-
Wacht 60 seconden.
-
Steek de 16-pins connector weer in.
-
-
Controleer of de VG is ingeschakeld en correct functioneert.
-
Deze installatiehandleiding bevat typische informatie die specifiek is voor producten die zijn vervaardigd op het moment van publicatie. De inhoud van deze gids vormt geen garantie en is uitsluitend bedoeld ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om te voldoen aan alle toepasselijke wetten en verordeningen bij het installeren van deze hardware.
Probeer dit product niet te repareren, gebruik geen vervangende onderdelen van derden met dit product, of wijzig dit product op geen enkele andere manier, behalve in overeenstemming met de producthandleidingen of zoals anderszins geïnstrueerd door Samsara. Het nalaten hiervan kan leiden tot materiële schade, lichamelijk letsel veroorzaken of uw productgarantie ongeldig maken.
Elke installatie die niet in overeenstemming is met de instructies in de installatiehandleiding of anderszins in de Documentatie of gebruik van dit product anders dan beschreven door de relevante IP-classificatie of aanbevolen bedrijfsinstructies kan leiden tot onverwachte uitvaltijd, systeemstoringen, lichamelijk letsel of materiële schade, inclusief waterschade. Het niet opvolgen van deze aanwijzingen kan ernstig letsel of de dood tot gevolg hebben.
Deze hardware en bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden. Deze hardware en bijbehorende software kunnen interageren, interfacen of integreren met producten en/of diensten van derden en zijn mogelijk niet gevalideerd of ondersteund door dergelijke derden en kunnen de werking van of garanties voor dergelijke producten en/of diensten van derden verstoren of ongeldig maken.
Installeer geen hardware terwijl het voertuig onbeveiligd is of terwijl het voertuig is ingeschakeld, tenzij de installatiehandleiding aangeeft dat het voertuig moet worden ingeschakeld. Installeer of verstel geen hardware tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de chauffeur of de bediening van de voertuigbesturingen kan belemmeren, of in de buurt van airbagpanelen of binnen het werkbereik van een airbag. Installeer geen hardware terwijl de onderliggende apparatuur of het systeem is ingeschakeld en volg de toepasselijke lock-out of tag-out procedures voordat u apparatuur installeert, indien van toepassing.
Installeer deze hardware niet op of in de buurt van ontvlambare of anderszins gevaarlijke materialen. Deze hardware kan barsten als deze in de buurt van ontvlambare of andere gevaarlijke materialen wordt geplaatst, wat een risico op brand, verbranding, schok of ander ernstig letsel met zich meebrengt.
Houd deze hardware tussen -40°F en 158°F (-40°C en 70°C). Het niet handhaven van deze hardware binnen het gespecificeerde temperatuurbereik kan leiden tot veiligheidsrisico's.
