De gezondheidsgrafiek helpt je inzicht te krijgen in stroombronnen voor je assets, zoals aanhangwagens of apparatuur. Als je stroomproblemen ervaart met assets, stelt de gezondheidsgrafiek je in staat om probleemoplossing uit te voeren, stroomverbindingsproblemen te identificeren en te monitoren, evenals onderhoud te optimaliseren en problemen op grote schaal op te lossen. Met de gezondheidsgrafiek kun je ook toegang krijgen tot historische gegevens om te zien wanneer en waar elektrische storingen optraden, en om te zien welke systemen uitvielen voor aangedreven AG gateway-entiteiten.

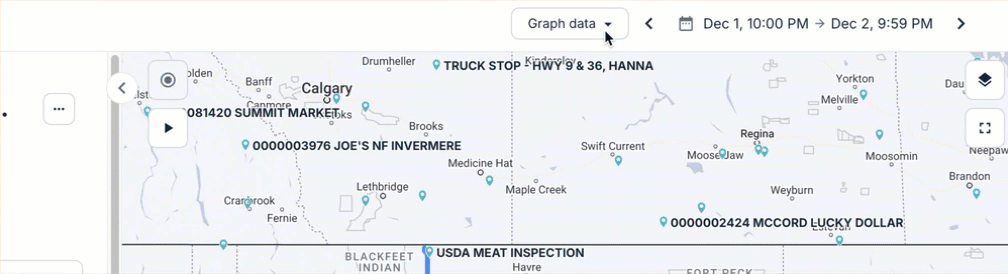

De gezondheidsgrafiek is zichtbaar boven de asset detailkaart (Overzicht ( ) > Assets) van elke asset met een aangesloten, aangedreven AG via het Grafiekgegevens keuzemenu in de rechterbovenhoek.
De naam van de grafiek is afhankelijk van het configuratietype van de asset in het Samsara-dashboard:
-
Aanhangwagen: Grafiekgegevensselectie is Aanhangwagen gezondheid.
-
Apparatuur: Grafiekgegevensselectie is Apparatuur gezondheid.
-
Niet-gecategoriseerd: Grafiekgegevensselectie is Asset gezondheid.

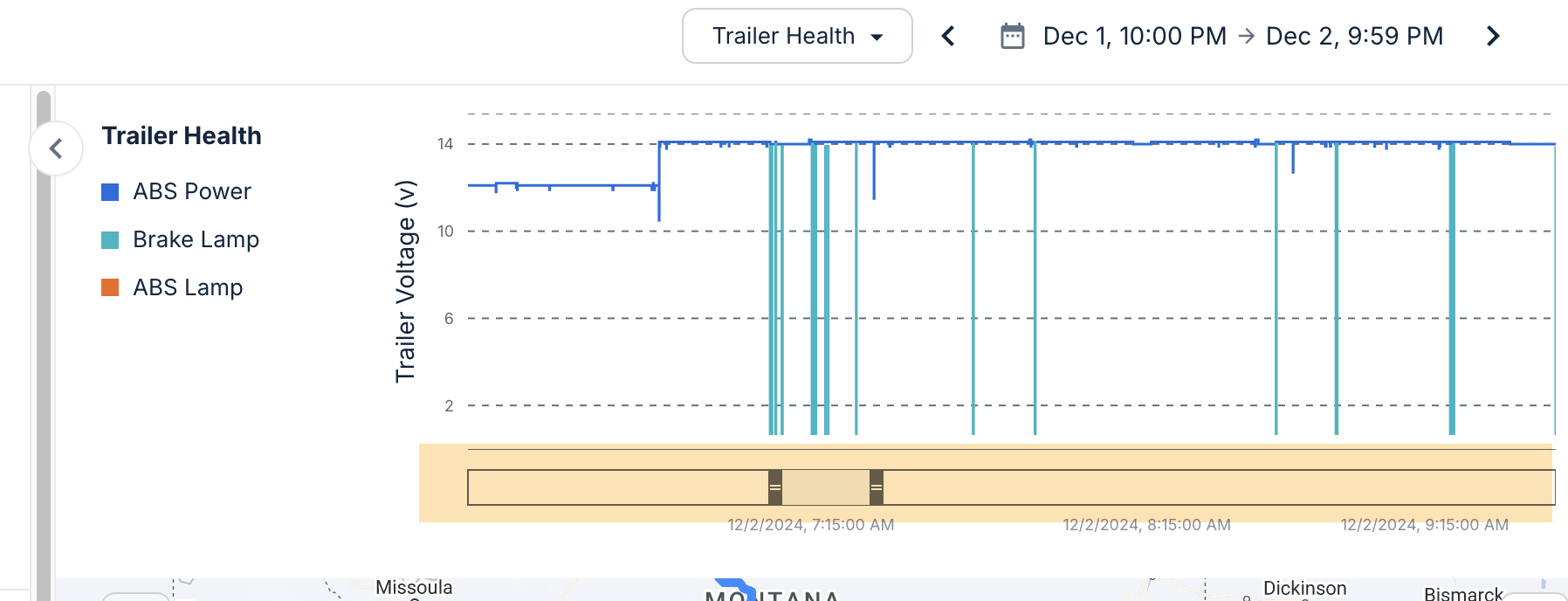

De grafieken bieden historische gegevens over de stroomvoorziening van de aangedreven AG gateways. De datumselector kan worden gebruikt om de geschiedenis uit het verleden te bekijken. Gebruik de balk onder de grafiek om een nog kleiner tijdsbestek te selecteren voor extra details.

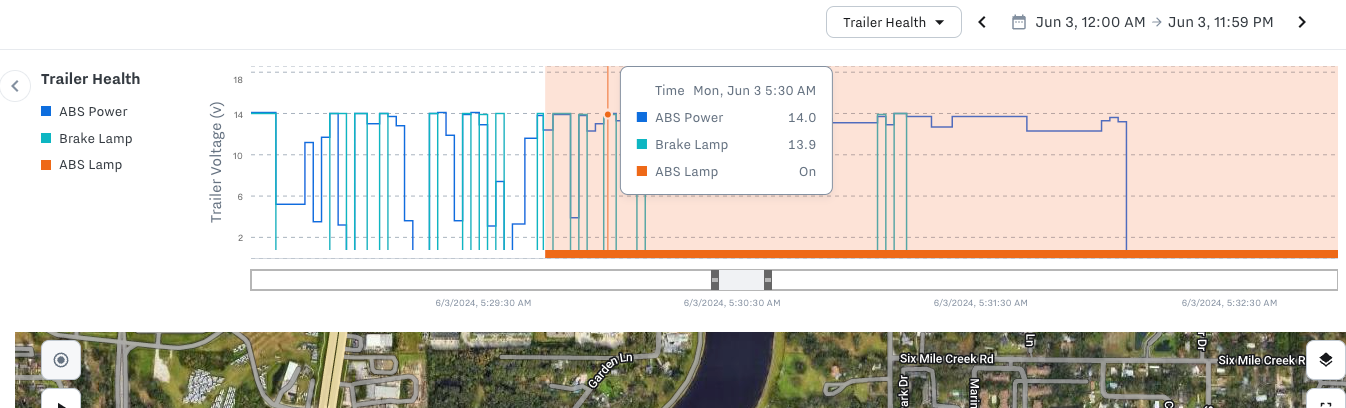

ABS-indicatoren zijn beschikbaar voor assets in de VS, Canada en Mexico. Voor BPLC-code-uitgeruste AG52- en AG53-eenheden die in staat zijn om ABS-gebeurtenissen te rapporteren, wordt de aanhangwagen gezondheid grafiek weergegeven wanneer de ABS-lamp van een aanhangwagen wordt ingeschakeld. Deze gegevens worden historisch bewaard en kunnen indien nodig worden geraadpleegd.
Grafieken tonen labels die de stroombron aangeven. De labels variëren afhankelijk van welk type kabel en gateway met de eenheid is geïnstalleerd.
De volgende tabel beschrijft de definities van de grafiekvelden op het dashboard op basis van de overeenkomstige configuraties:
Grafiektitel |
Beschrijving |
Assettype + kabeltype |
---|---|---|
ABS-vermogen |
Primaire stroomvoorziening is aan of uit. |
|
Remlabel |
Secundaire stroomvoorziening is aan of uit. |
|
ABS-lamp |
ABS-lamp is aan of uit |
|
Dagrijverlichting |
Secundaire stroomvoorziening is aan of uit. |
BPWR-kabel (AG46P, AG26, AG52, AG53) |
Primaire stroomvoorziening |
Primaire stroomvoorziening is aan of uit. |
|
Secundaire stroomvoorziening |
Secundaire stroomvoorziening is aan of uit. |
Er zijn twee soorten grafiekweergaven, afhankelijk van het type asset-gateway op voedingsspaning dat uw asset van stroom voorziet.

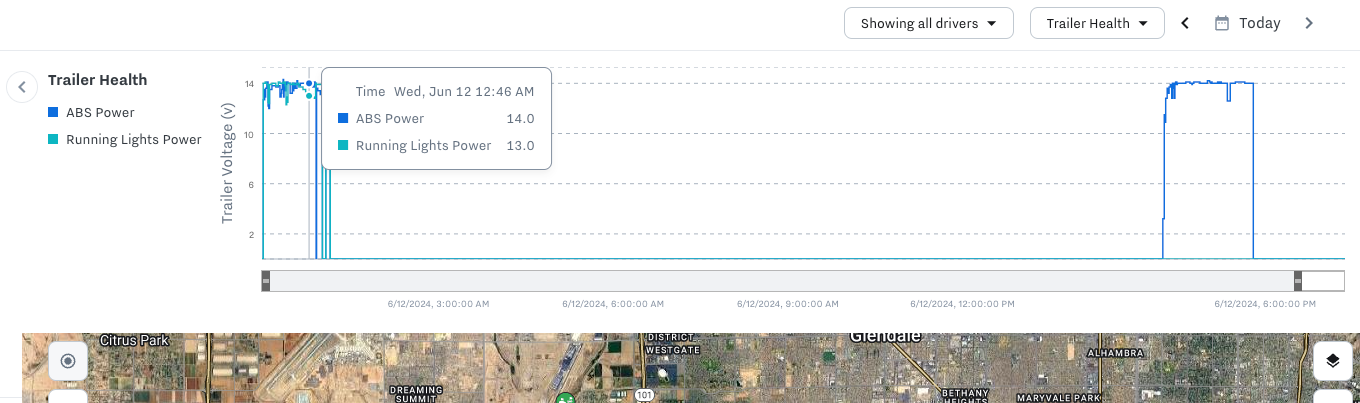

Voor AG52 en AG53 units tonen de grafieken twee afzonderlijke lijnen in verschillende kleuren: één voor de primaire stroomvoorziening, zoals ABS Power, en één voor de secundaire stroomvoorziening, zoals dagrijverlichting Power. Als je over de lijnen zweeft, wordt de exacte spanning voor elke stroomvoorziening weergegeven. Wanneer een lijn niet zichtbaar is, geeft dit aan dat de spanning onder 0 is.

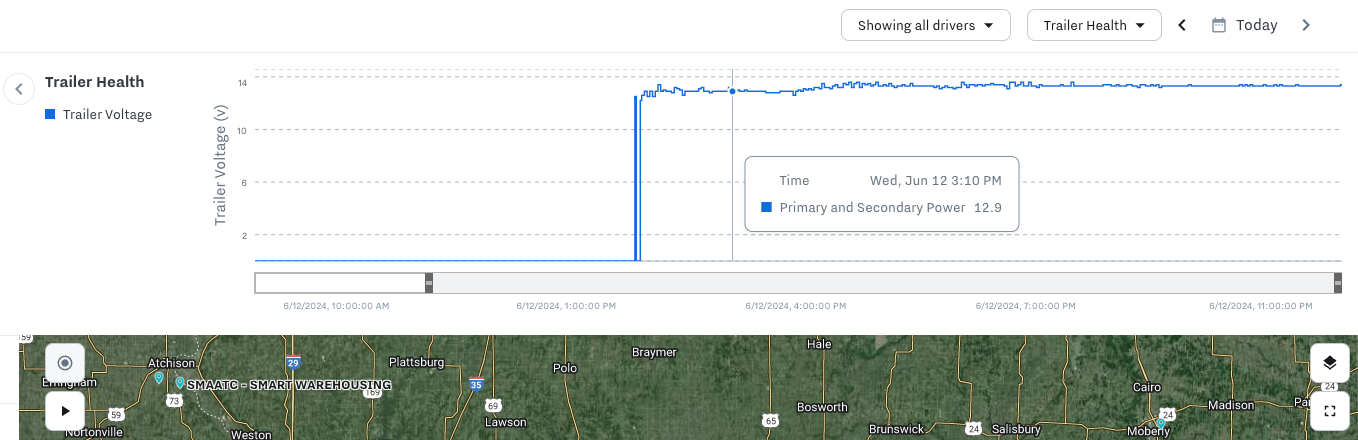

Voor AG26- en AG46p-eenheden toont de grafiek één lijn wanneer stroom wordt ontvangen van ofwel de primaire stroomvoorziening of de secundaire stroomvoorziening. De grafiek toont de voedingsspanning die het systeem gebruikt. Wanneer je over de grafieklijn zweeft, is de stroombron zichtbaar als Primaire stroomvoorziening, Secundaire stroomvoorziening, of Primaire en secundaire stroomvoorziening. Als Primaire en secundaire stroomvoorziening wordt weergegeven, geeft het systeem de hoogste spanning van de twee aan.

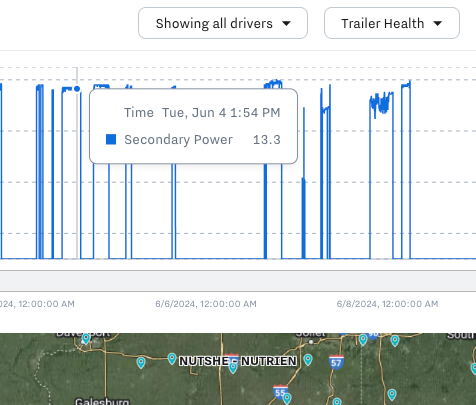

Als alleen Secundaire stroomvoorziening wordt weergegeven, duidt dit op een probleem met de verbinding van de Primaire stroomvoorziening.
