Gebruik deze workflow om de voertuiggateway (VG54 of VG55) te installeren met de diagnostiekkabel CBL-VG-CPC.

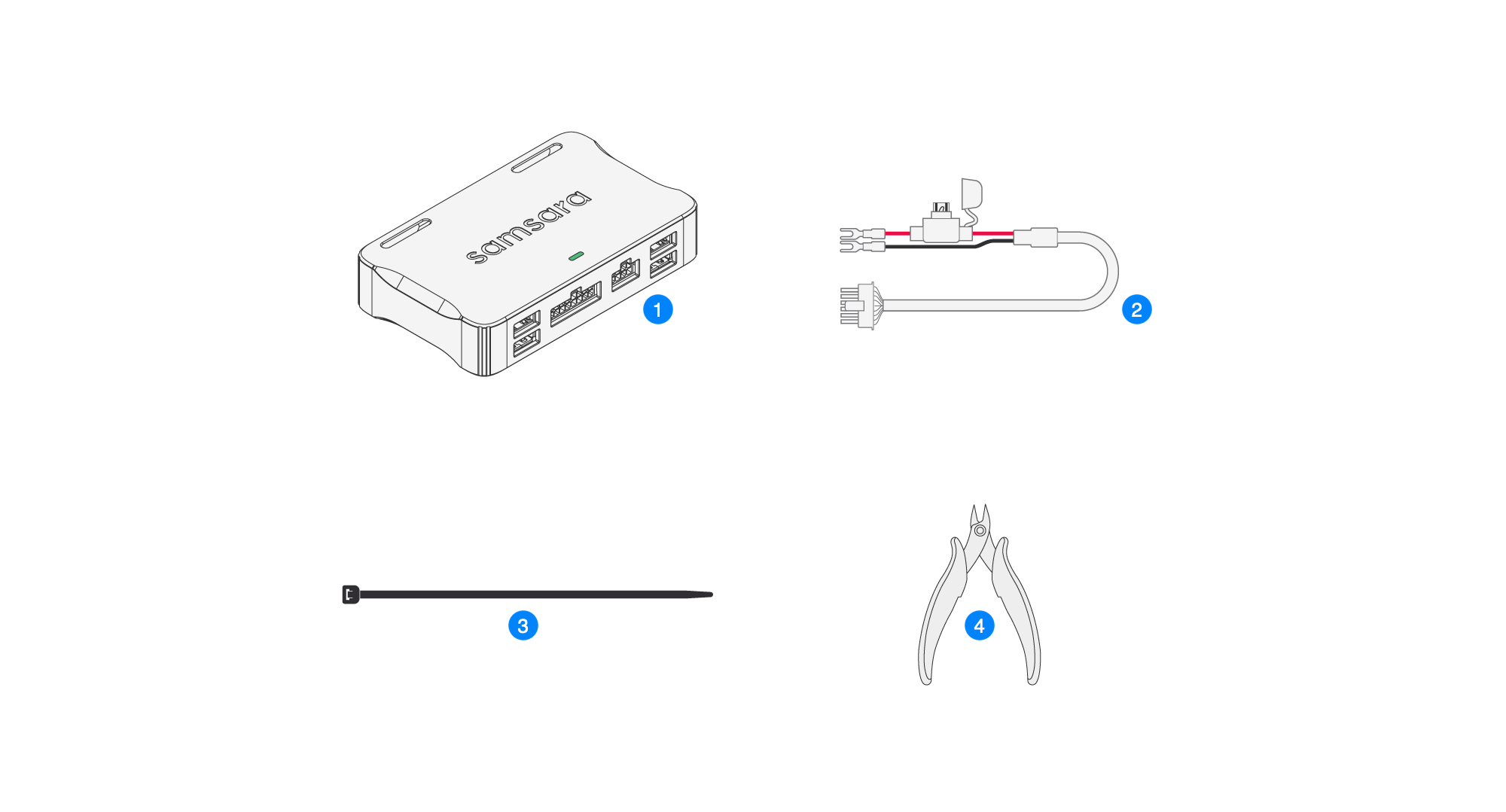

Wat u nodig hebt
|
Aantal |
Beschrijving |
|
|---|---|---|
|
|
1 |
Voertuiggateway |
|
|
1 |
Samsara-kabel |
|
|
2 |
Lange brede kabelbinders (kabelzak) |
|
|
1 |
Vlakkniptang (niet meegeleverd) |

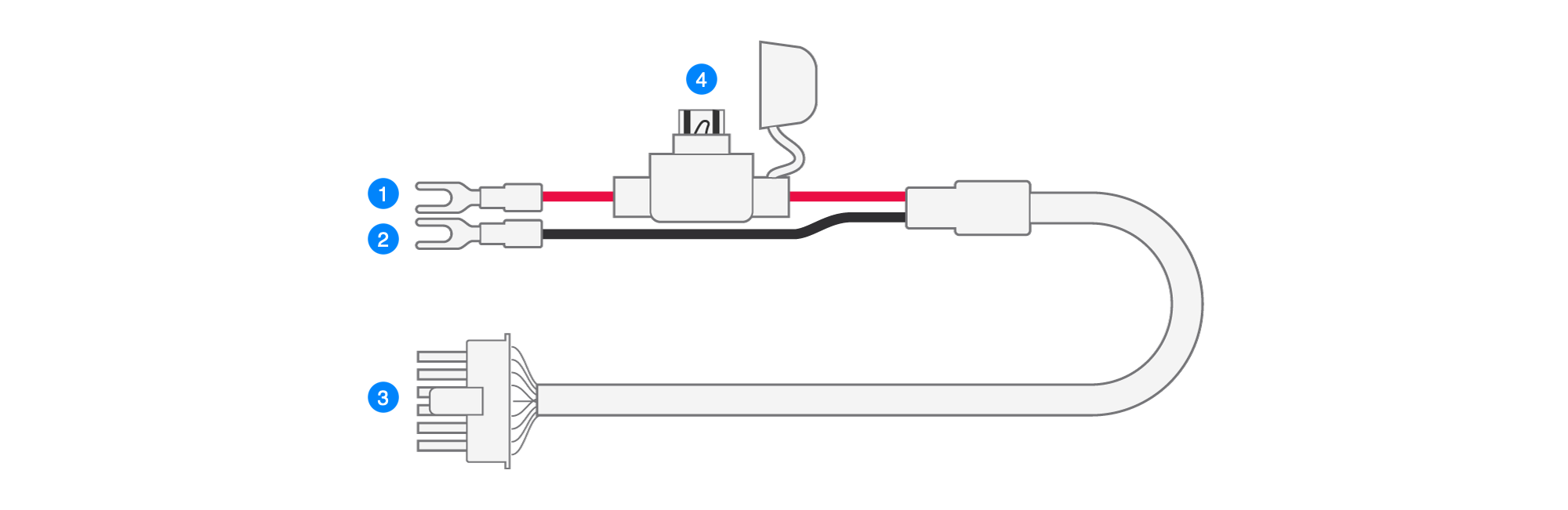

CBL-VG-CPC kabelcomponenten
|
Beschrijving |
|
|---|---|
|
|
Positieve vorkkabelschoen |
|
|
Negatieve vorkkabelschoen |
|
|
Gateway-connector |
|
|
Zekering |
Installeer de VG:
-
Als u dit nog niet hebt gedaan, activeert u het apparaat in de Samsara-dashboard op een van de volgende manieren:
-
Ga naar https://cloud.samsara.com/activate of klik op de link in uw e-mail
Bestelling verzonden. -
Activeer uw apparaat met de Samsara Fleet app (zie Stroomlijn de hardware-installatie met de Samsara Fleet-app). U kunt ook controleren of de kabel compatibel is met uw voertuig door het VIN van het voertuig te scannen of handmatig in te voeren.
-
-

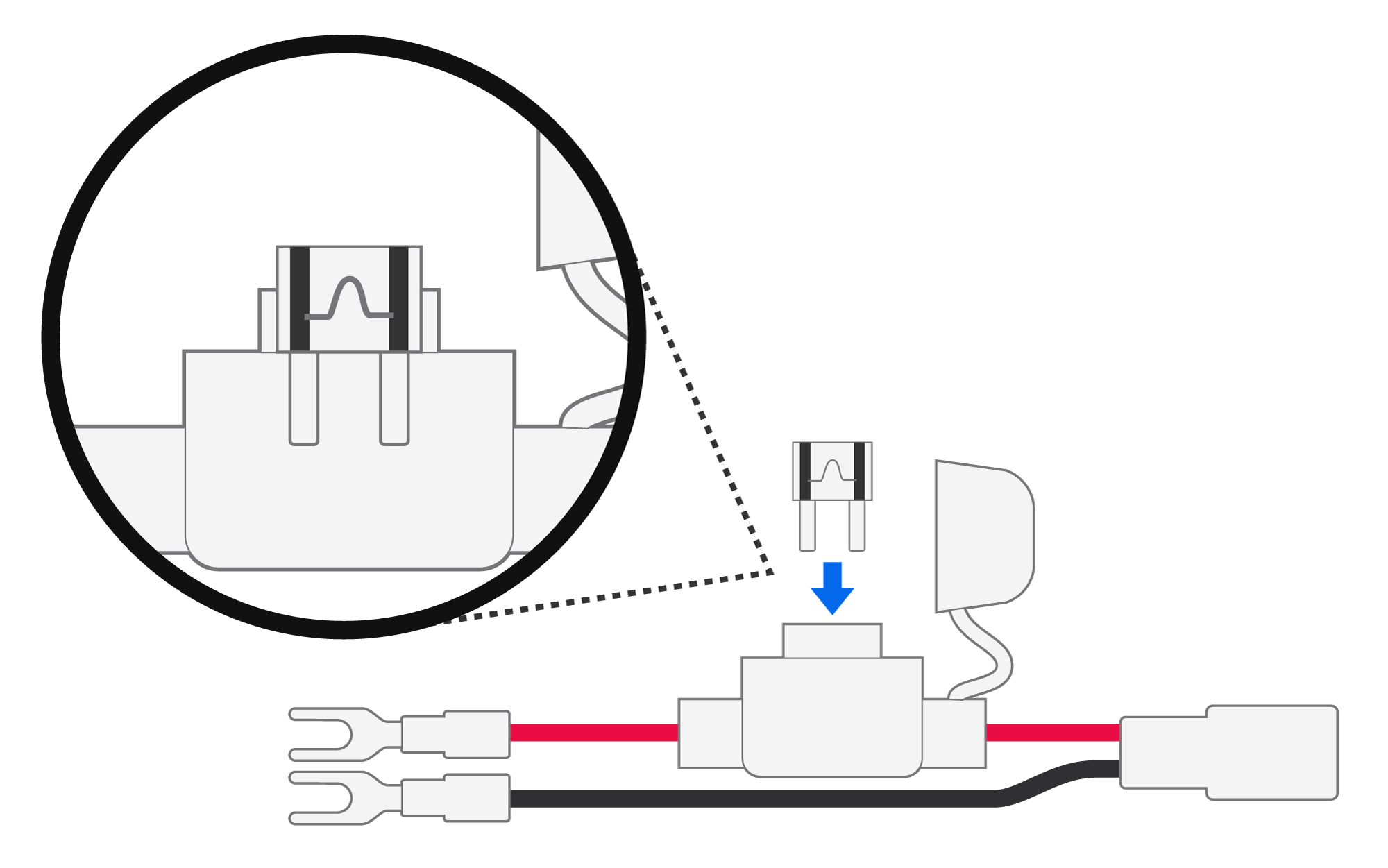

Controleer of de zekering op de Samsara CBL-VG-CPC is aangesloten.
-
Controleer de positieve en negatieve polen van de batterij of andere voedingsbron. Sluit de positieve en negatieve vorkkabelschoenen aan op de juiste polen van de voedingsbron.
Controleer nadat de CBL-VG-CPC vorkkabelschoenen voor voeding en aarde geïnstalleerd zijn of de bouten van de voedingspolen stevig vastzitten. Losse verbindingen kunnen de functionaliteit verstoren.
Waarschuwing
Onjuiste installatie kan de Samsara-gateway beschadigen.
-

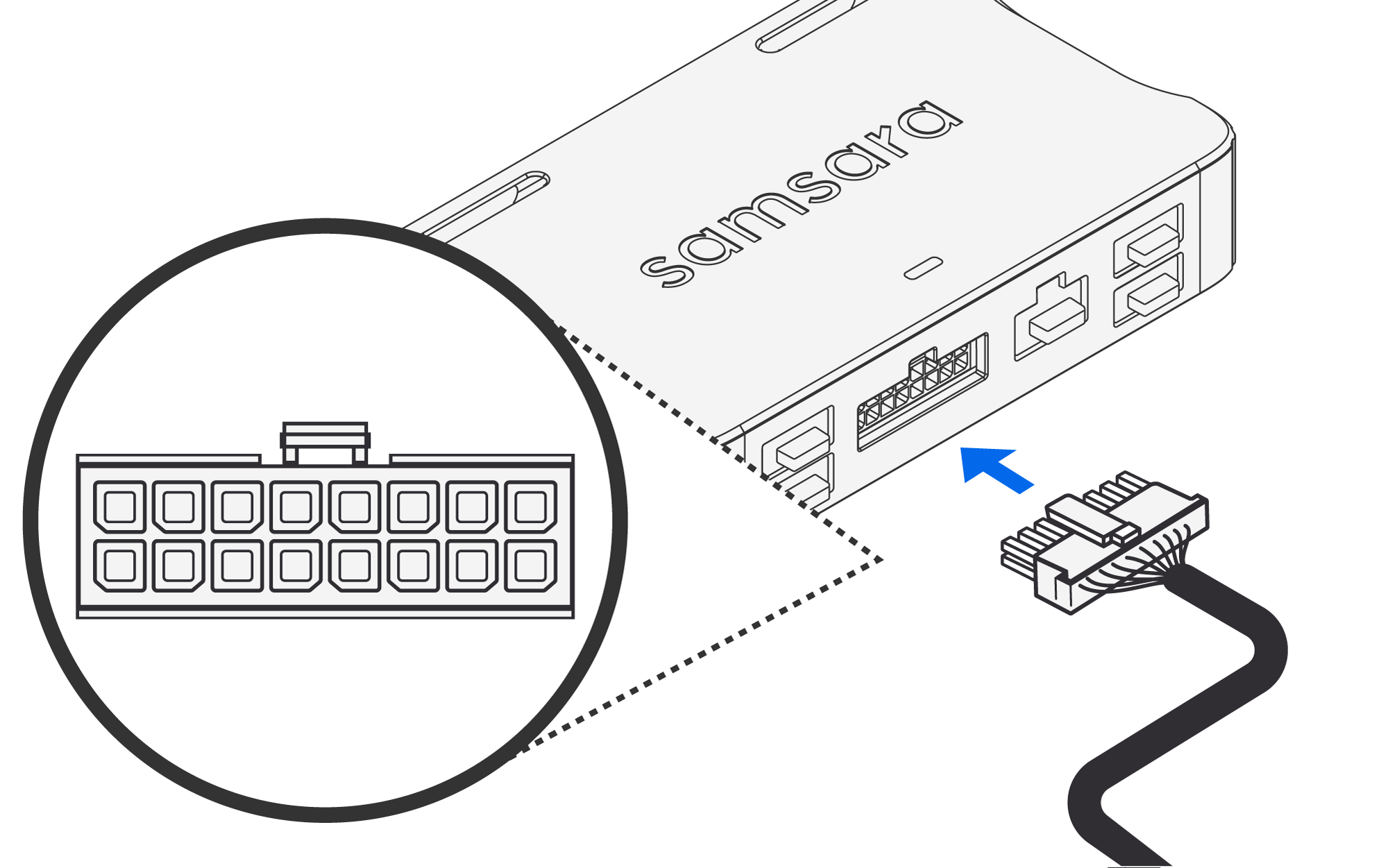

Steek de 16-polige connector voor diagnostiek/voeding in de VG. De connector klikt in positie.
-
Schakel uw voertuig in en controleer of het VG-lampje groen wordt. Dit kan 1 tot 3 minuten duren.
Opmerking
Het indicatorlampje kan aanvankelijk groen branden en daarna tijdelijk weer veranderen (bijvoorbeeld als de VG verbinding maakt, maar vervolgens een update downloadt en installeert).
Als het indicatielampje oranje wordt, zorg dan dat u de VG installeert in een gebied met een goede mobiele ontvangst.
Als het indicatielampje blauw wordt, zet dan uw auto uit en weer aan voordat u doorgaat met de volgende stap.
-
Als u de Samsara Fleet app gebruikt om de VG in te stellen, kunt u terugkeren naar de app om de installatie te controleren nadat het indicatielampje groen wordt.
-
Zorg dat het voertuig ingeschakeld is en wacht tot alle check-ins in de app geslaagd zijn.
-
Voeg in de app voertuiggegevens toe, zoals het nummer van de kentekenplaat.
-
-
Sluit de kabelconnectors voor eventuele accessoires aan (USB of 8-pins AUX-apparaten).
Open de poorten voor accessoires van het apparaat door de afdekplaatjes van de poorten te verwijderen en weg te gooien.
-
Bevestig de aangesloten VG in een veilige positie.
Tip
Zorg dat de VG stevig aan het voertuig is bevestigd met behulp van de smalle kabelbinders in de VG-box. Losse VG's kunnen leiden tot inconsistente detectie van heftige gebeurtenissen. Vermijd indien mogelijk het omringen van de VG met metalen onderdelen, omdat dit een negatieve invloed kan hebben op de draadloze of GPS-connectiviteit.
-
Maak de basis voedingskabel en de kabels van eventuele accessoire-apparaten vast met de meegeleverde kabelbinders in de kabelzak.
Tip
Wikkel de voedings- en apparaatkabels niet rond de gateway. Vermijd krappe bochten in de kabels.
-

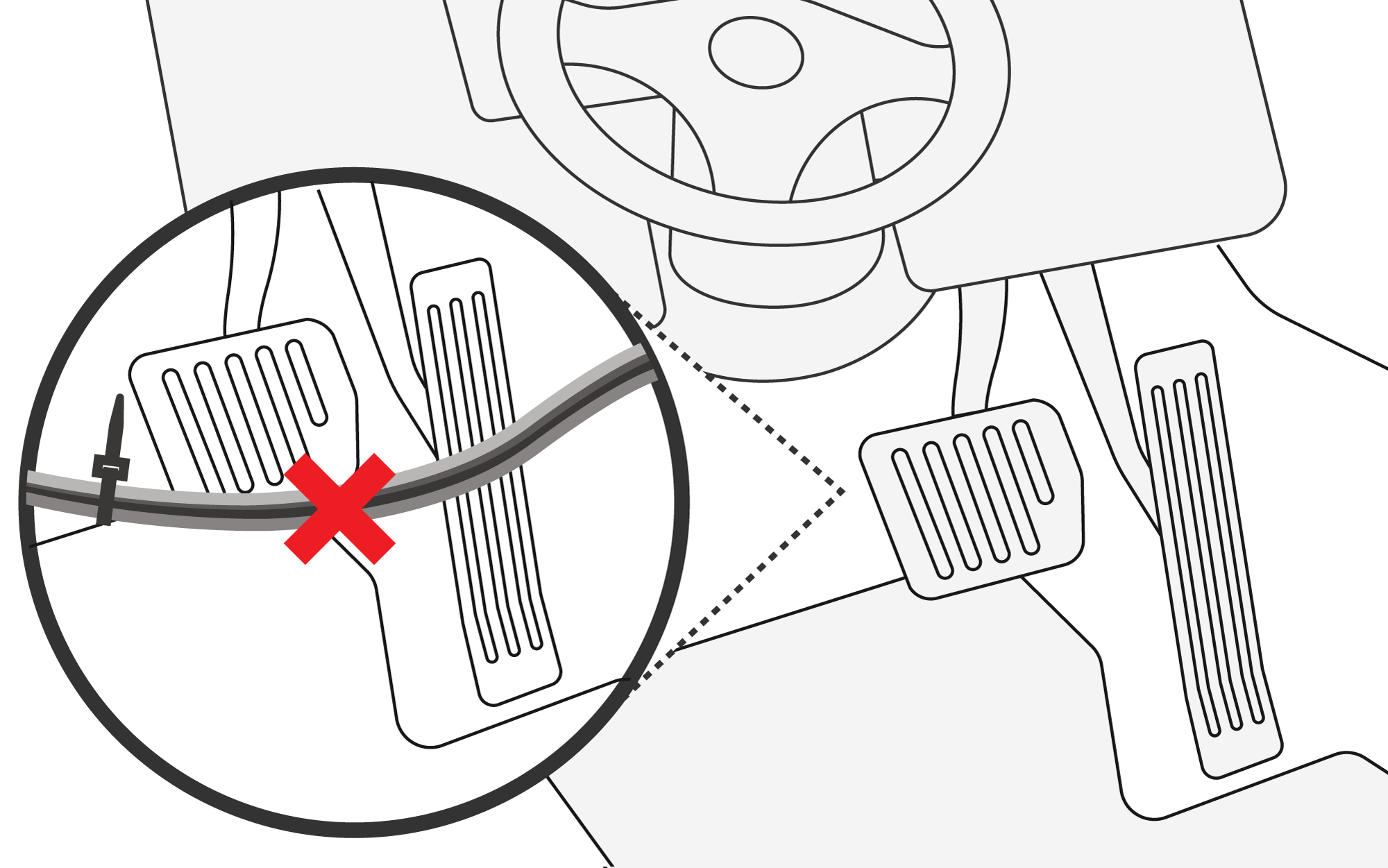

Controleer of de VG en alle kabels vrij zijn van de pedalen, stuurstangen en andere bewegende delen van het voertuig.
-
Als u problemen ondervindt tijdens de installatie, bezoek dan het Samsara Helpcentrum om oplossingen voor de meeste problemen te vinden.
Deze installatiehandleiding bevat specifieke informatie voor producten die op het moment van publicatie werden vervaardigd. De inhoud van deze handleiding vormt geen garantie en dient alleen ter referentie. Raadpleeg de toepasselijke lokale wetten en verordeningen om eventuele installatiebeperkingen te bepalen. Het is de verantwoordelijkheid van de installateur om te voldoen aan alle toepasselijke wetten en verordeningen bij het installeren van deze hardware.
Probeer dit product niet te repareren, gebruik geen vervangingsonderdelen van derden voor dit product en pas dit product niet op een andere manier aan, behalve in overeenstemming met de producthandleidingen of zoals anderszins aangegeven door Samsara. Het niet opvolgen van deze aanwijzingen kan leiden tot materiële schade, lichamelijk letsel of het vervallen van de garantie.
Elke installatie die niet in overeenstemming is met de instructies in de installatiehandleiding of anderszins in de Documentatie of gebruik van dit product anders dan beschreven door de relevante IP-classificatie of aanbevolen bedrijfsinstructies kan leiden tot onverwachte uitvaltijd, systeemstoringen, lichamelijk letsel of materiële schade, inclusief waterschade. Het niet opvolgen van deze aanwijzingen kan ernstig letsel of de dood tot gevolg hebben.
Deze hardware en eventuele bijbehorende software zijn mogelijk niet compatibel met producten en/of diensten van derden en kunnen de werking van dergelijke producten en/of diensten van derden verstoren of garanties voor dergelijke producten en/of diensten van derden ongeldig maken.
Installeer geen hardware terwijl het voertuig niet is gezekerd of terwijl het voertuig is ingeschakeld, tenzij de installatiehandleiding aangeeft dat u het voertuig moet inschakelen. Installeer of wijzig hardware niet tijdens het rijden of het bedienen van het voertuig. Installeer deze hardware niet op een locatie die het zicht van de bestuurder of de bediening van het voertuig kan belemmeren, in de buurt van airbagpanelen of binnen het werkbereik van een airbag.
Installeer deze hardware niet op of in de buurt van ontvlambare of anderszins gevaarlijke materialen. Deze hardware kan exploderen als deze in de buurt van ontvlambare of andere gevaarlijke materialen wordt geplaatst, waardoor een risico op brand, brandwonden, schokken of ander ernstig letsel ontstaat. Dit product bevat condensatoren die brand, een explosie, een elektrische schok of brandwonden kunnen veroorzaken. Raak de condensatoren in deze hardware niet aan.
Let altijd op uw omgeving en rij veilig, houd u aan alle verkeersregels en neem de weg- en rijomstandigheden te allen tijde in acht. Vertrouw niet op het product om de bestuurder te waarschuwen voor veiligheidsgevaren of om botsingen te voorkomen. De hardware en bijbehorende software werken mogelijk niet zoals bedoeld, afhankelijk van de wegomstandigheden, andere voertuigen, het weer en andere factoren.
Bewaar deze hardware tussen -40 °C en 85 °C. Als u deze hardware niet binnen het gespecificeerde temperatuurbereik bewaart, kan dit veiligheidsrisico's opleveren.
Dit apparaat voldoet aan deel 15 van de FCC-voorschriften. Het gebruik is onderworpen aan de volgende twee voorwaarden: (1) dit apparaat mag geen schadelijke interferentie veroorzaken en (2) dit apparaat moet alle ontvangen interferentie accepteren, inclusief interferentie die een ongewenste werking kan veroorzaken.
Dit apparaat voldoet aan de RSS-norm(en) van ISED Canada voor uitsluiting van de vergunningsvereiste. Het gebruik is onderworpen aan de volgende twee voorwaarden:
(1) dit apparaat mag geen interferentie veroorzaken en (2) dit apparaat moet alle interferentie accepteren, inclusief interferentie die een ongewenste werking van het apparaat kan veroorzaken.
|
|
Dit symbool op de product(en) en/of begeleidende documenten betekent dat gebruikte elektrische en elektronische producten niet met het gewone huisvuil mogen worden gemengd. Voor de juiste behandeling, terugwinning en recycling dient u dit product of deze producten naar de aangewezen inzamelpunten te brengen waar het gratis wordt geaccepteerd. |
