Opmerking
De Samsara Camera Connector is alleen beschikbaar in het Verenigd Koninkrijk, de Verenigde Staten en Canada.
De standaard Samsara Camera Connector stelt u in staat om uw huidige Samsara dashcam-configuratie uit te breiden om tot vier compatibele camera's van derden per voertuig aan uw Samsara-dashboard te verbinden.

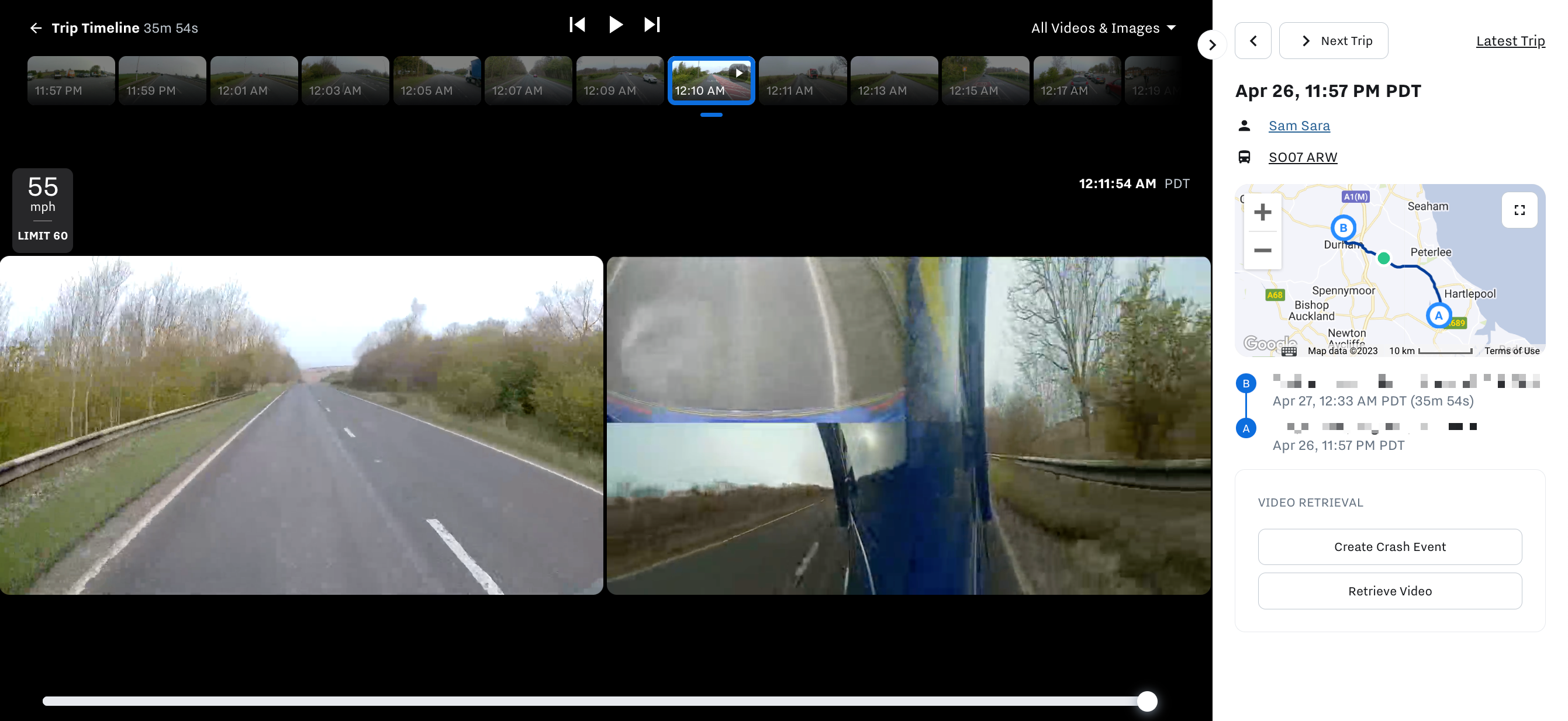

Voor een vergelijking van de functies van de Samsara Camera Connector en om te bekijken welke functies beschikbaar zijn via de connector, zie Samsara Camera Connector functie ondersteuning per dashcam model. Met de configuratie van de Samsara Dash Cam en Camera Connector omvatten de volgende detectietypen beelden van camera's van derden:
-
VG heeft zware gebeurtenissen gedetecteerd (zoals hard remmen en crashen)
Opmerking
Schending van het beleid detectiemethoden omvatten geen beelden van camera's van derden en zijn beperkt tot specifieke bewakingsmogelijkheden voor de veiligheid van de bestuurder.
Compatibele camera's van derden moeten beschikken over:
|
Compatibel functietype |
Vereiste functie van derden |
|---|---|
|
Connectietype |
|
|
Videosignaal |
CVBS (NSTC of PAL) |
De volgende tabel definieert standaardapparatuur die compatibel is met de Samsara Camera Connector:
|
Categorie |
Fabrikant |
Onderdeel nr. |
Beschrijving |
|---|---|---|---|
|
Achteruitrijcamera's |
Brigade |
N.V.T. |
DVS |
|
Camecho |
CM00-K008396 |
Camecho Display |
|
|
Camecho |
CM00-R0030A1 |
Camecho Camera |
|
|
Pro-Vision |
CAM-313C-1 |
PV-achteruitrijcamera |
|
|
ZD.323.1.4 |
PV-camera's en monitor |
||
|
Pro-Vision |
DVR-910 |
HD markeringslicht 2"/2,5" camera |
|
|
Pro-Vision |
DVR-912 |
HD-camera met laag profiel |
|
|
Pro-Vision |
DVR-916 |
HD-standaardcamera |
|
|
Pro-Vision |
DVR-918 |
HD Flush Mount camera |
|
|
Pro-Vision |
ZD.323.1.4 |
PV-camera's en monitor |
|
|
Monitoren |
ECCO |
EC7003-K |
ECCO Monitor |
|
Pro-Vision |
PM-1970s |
7" Standaard Monitor |
|
|
Pro-Vision |
PM-1980s |
7" touchscreen-quad |
|
|
Pro-Vision |
PM-1990s |
10.1" touchscreen-quad |
|
|
Pro-Vision |
ZD-M-302 |
PV Monitor |
|
|
Multiplexer |
MUL.802 MUL.804 |
PV Multiplexer |
|
|
Zijcamera |
Pro-Vision |
CAM-313MS |
PV-zijkantcamera |
|
Pro-Vision |
DVR-920 |
HD-zijcamera |
|
|
DVR |
JOINLGO |
N.V.T. |
JOINLGO Camera, display, DVR |
|
Pro-Vision |
PD-1902 |
8-kanaals, 1080p Solid State DVR, kan worden geïntegreerd |
Tip
Gebruik de volgende gedetailleerde workflow of de Installatiehandleiding (PDF).
Voer de juiste workflow uit om uw standaard Samsara Camera Connector te installeren. Houd tijdens de installatie rekening met de volgende montagevereisten:
-

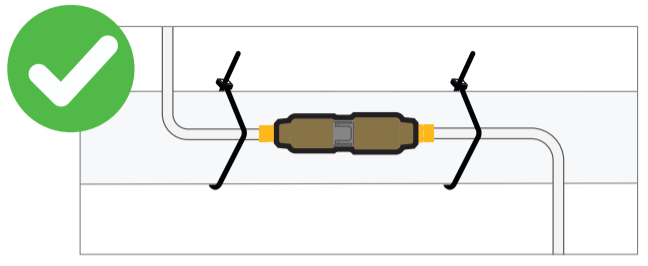

Monteer alle videoverbindingen stevig op het voertuig.
-

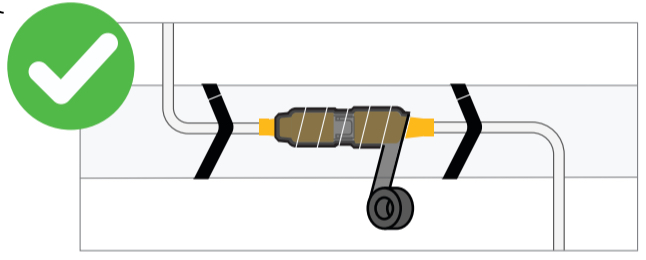

Beveilig alle videoconnectors met krimpkous of isolatietape.
-

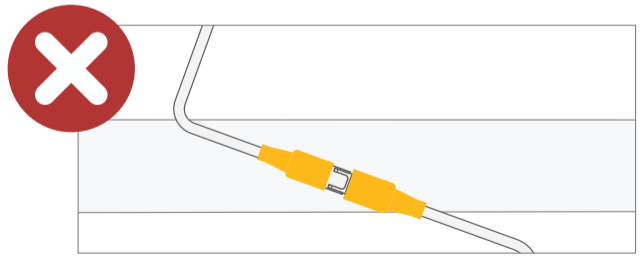

Het niet goed vastzetten van de connectoren kan leiden tot een slechte beeldkwaliteit.
|
|
|
|
|
|
|
|

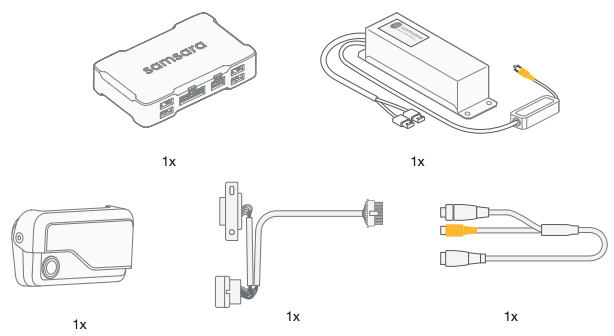

Om een camera van derden aan te sluiten met behulp van de standaard Samsara Camera Connector, heeft u de volgende materialen nodig:
Voordat u begint met de installatie van de standaard Samsara Camera Connector, voert u de volgende taken uit:
-
Verifieer of uw camera van derden compatibel is met de standaard Samsara Camera Connector. Voor compatibele vereisten, zie Vereisten voor Camera van Derden.
-

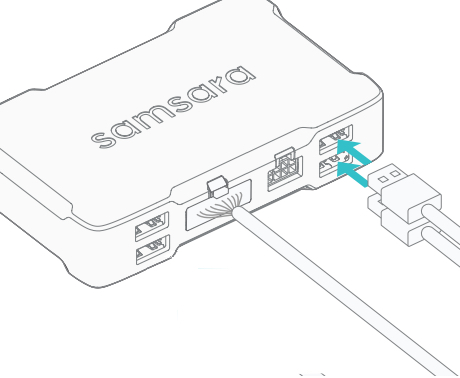

Verbind beide USB-stekkers van de ACC-CM-ANLG met twee extra USB-poorten op de VG54-NA.
-
Sluit de meegeleverde isolator aan op de gele RCA-stekker die afkomstig is van ACC-CM-ANLG.
-
Monteer de VG54-NA en ACC-CM-ANLG stevig met behulp van de meegeleverde bevestigingsmiddelen, kabelbinders en lijm. De installatielocatie en -stijl zullen per voertuig variëren, afhankelijk van de beschikbare ruimte.
Opmerking
Veilige bevestiging van de VG is vereist om de op een versnellingsmeter gebaseerde detectie van heftige gebeurtenissen te laten functioneren.
-

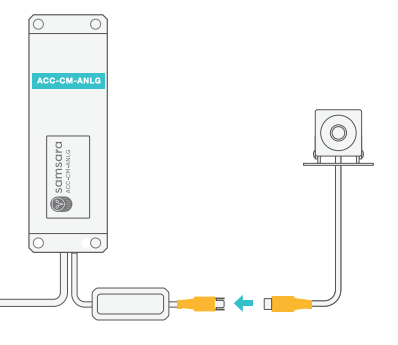

Als de installatie een RCA-verbinding gebruikt, sluit dan de isolator direct aan op de kabel van de camera van derden.
-

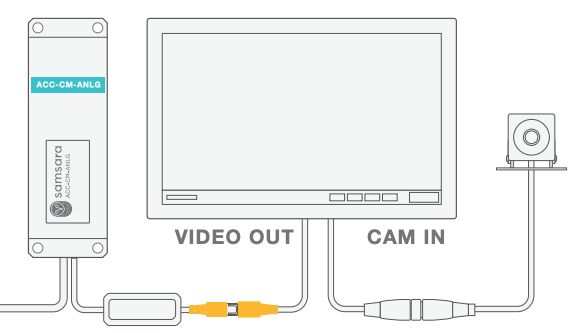

Als de installatie gebruikmaakt van een GX12-verbinding of een monitor in de cabine heeft, sluit dan de isolator aan op de meegeleverde y-kabel, GX12-verbindingen zoals hieronder afgebeeld.
-
Als de installatie meerdere camera's en een multiplexer omvat, sluit dan alle camera's aan op de multiplexer en verbind vervolgens de isolator met
video-uitgangop de multiplexer. -
Verifieer de connectiviteit tussen de componenten en controleer of de Samsara dashboard de camera herkent.
Als de camera na het controleren van de verbindingen rapporteert dat er geen signaal is, kan dit wijzen op een probleem met de camera van derden. Neem contact op met uw camera van derden leverancier voor assistentie.
-
Om de Camera Connector Setup te voltooien, gaat u verder naar Standaard Camera Connector-functionaliteit inschakelen.
