Een Rexroth-controller instellen

Zorg ervoor dat u de juiste Rexroth telematica-kabel hebt.

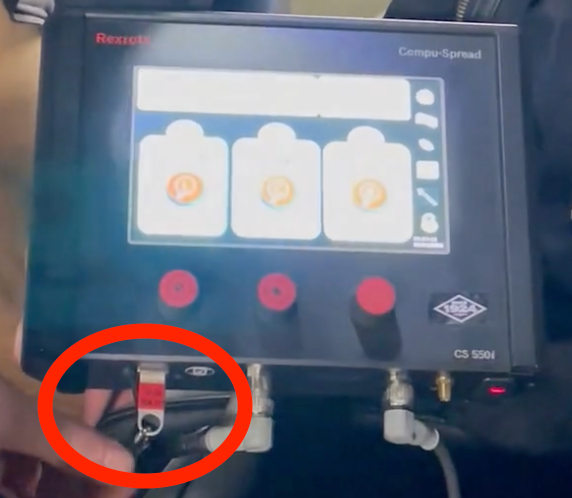

De Rexroth GPS-kabel wordt aangesloten op de AUX-poort aan de linkerkant onderaan de display-eenheid. Als er daar geen kabel is, moet u contact opnemen met uw Rexroth-dealer om een van de volgende aan te schaffen:

Verbind de Samsara-strooierkabel met de Rexroth GPS-kabel.

Elk kabelmodel vereist een specifieke male-to-male seriële adapter. U kunt de juiste adapter identificeren aan de hand van het serienummer van de kabel, dat is afgedrukt op een witte tape label nabij het punt waar de Rexroth-kabel verbinding maakt met de ACC-poort van de spreidercontroller.

• Kabel serienummer R987400008: Gebruik een null-adapter (oranje male-to-male seriële adapter) en sluit deze aan op de vrouwelijke kant van de Rexroth telematica-kabel. De andere kant van de Samsara-kabel wordt aangesloten op de Samsara voertuiggateway.

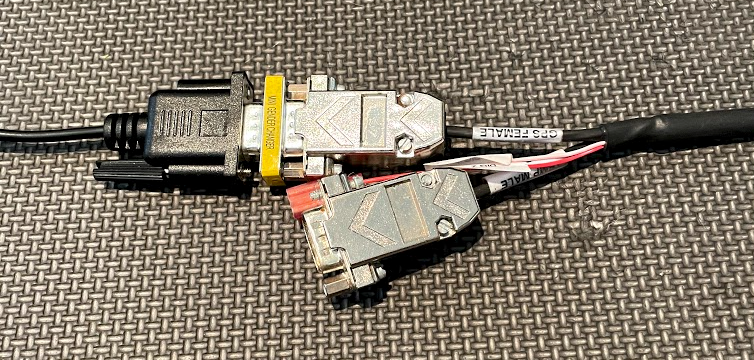

• Kabel serienummer R987376776: Gebruik een rechtstreekse adapter (gele male-to-male seriële adapter) en sluit deze aan op de vrouwelijke zijde van de Rexroth telematica kabel. De adapter is niet inbegrepen bij de Samsara RS232 kabel en moet apart worden aangeschaft. De andere zijde van de Samsara kabel wordt aangesloten op de Samsara voertuiggateway.

Configureer de controller.

1. Gebruik de USB-configuratiesleutel om het Rexroth-configuratiemenu te openen.

2. Druk op het hangslotsymbool om de programmeermodus te activeren.

3. Open het menu via het tandwielpictogram in de rechterbovenhoek van het scherm.

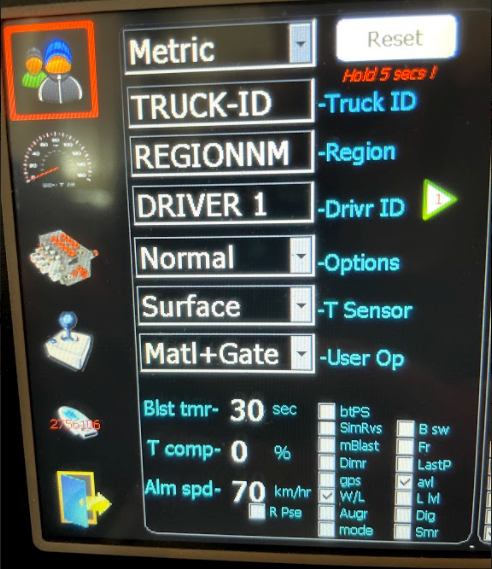

4. Verifieer de configuratie-instellingen.

   • Selecteer avl om de actieve voertuig locatie interface in te schakelen.

   • Wis GPS, indien ingeschakeld.

5. Verlaat de programmamodus om wijzigingen op te slaan.

6. Herstart de Rexroth CS-controller.

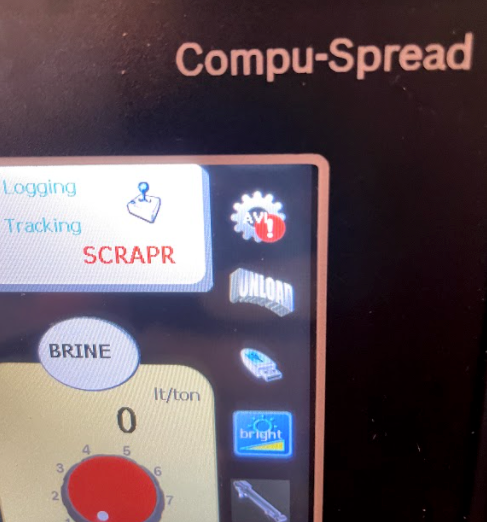

   Het AVL-symbool moet boven het tandwiel op het startscherm verschijnen.

   Als het AVL-symbool niet actief is op het startscherm, zorg er dan voor dat de Samsara RS-232-kabel stevig is verbonden met de Rexroth GPS-kabel met de juiste adapter.

Verifieer of Samsara de gegevens van de strooier ontvangt.

1. Zet het voertuig aan en draai de knop van de strooicontroller naar een willekeurige hoeveelheid.

2. Ga vanaf de Overzicht pagina op uw Samsara dashboard op zoek naar het voertuig in de lijst dat u wilt testen en selecteer het.

3. Selecteer in de grafiekgegevens uitklaplijst de optie Strooier en zorg ervoor dat de datumselector is ingesteld om gegevens voor Vandaag weer te geven.

4. Controleer of de grafiek materiaalgegevens weergeeft die door uw verspreidingscontroller zijn gerapporteerd.

Zorg ervoor dat u de juiste Rexroth telematica-kabel hebt.

De Rexroth GPS-kabel wordt aangesloten op de AUX-poort aan de linkerkant onderaan de display-eenheid. Als er daar geen kabel is, moet u contact opnemen met uw Rexroth-dealer om een van de volgende aan te schaffen:

Verbind de Samsara-strooierkabel met de Rexroth GPS-kabel.

Elk kabelmodel vereist een specifieke male-to-male seriële adapter. U kunt de juiste adapter identificeren aan de hand van het serienummer van de kabel, dat is afgedrukt op een witte tape label nabij het punt waar de Rexroth-kabel verbinding maakt met de ACC-poort van de spreidercontroller.

• Kabel serienummer R987400008: Gebruik een null-adapter (oranje male-to-male seriële adapter) en sluit deze aan op de vrouwelijke kant van de Rexroth telematica-kabel. De andere kant van de Samsara-kabel wordt aangesloten op de Samsara voertuiggateway.

• Kabel serienummer R987376776: Gebruik een rechtstreekse adapter (gele male-to-male seriële adapter) en sluit deze aan op de vrouwelijke zijde van de Rexroth telematica kabel. De adapter is niet inbegrepen bij de Samsara RS232 kabel en moet apart worden aangeschaft. De andere zijde van de Samsara kabel wordt aangesloten op de Samsara voertuiggateway.

Configureer de controller.

1. Gebruik de USB-configuratiesleutel om het Rexroth-configuratiemenu te openen.

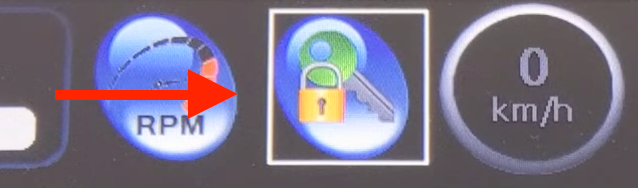

2. Druk op het hangslotsymbool om de programmeermodus te activeren.

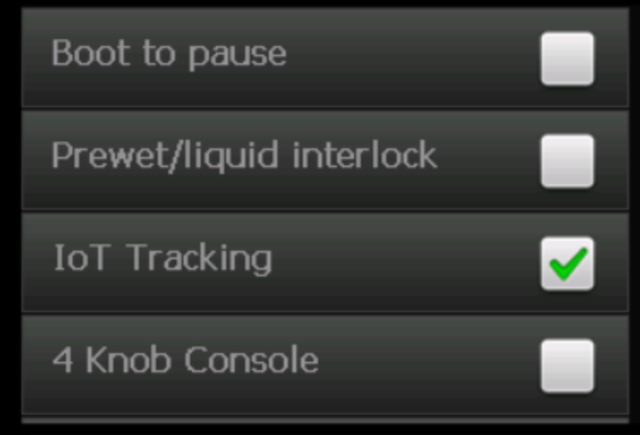

3. Zorg ervoor dat IoT Tracking is ingeschakeld in de instellingen van de Rexroth-controller.

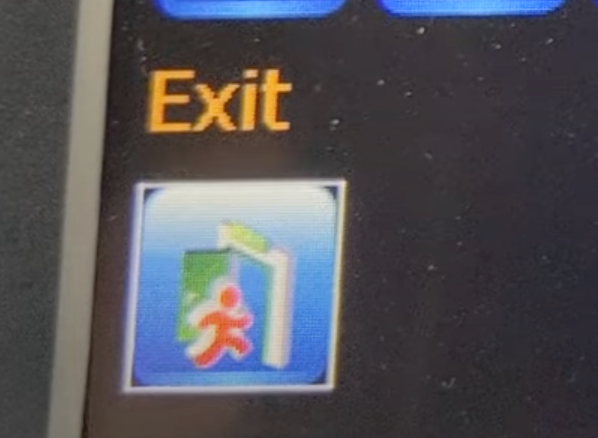

4. Verlaat de programmamodus om wijzigingen op te slaan.

5. Herstart de Rexroth CS-controller.

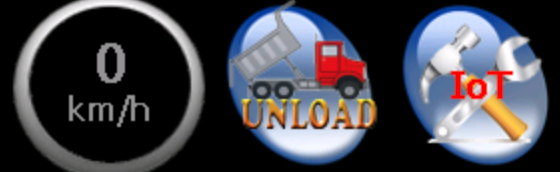

   Het IoT-symbool moet boven het tandwiel op het startscherm verschijnen.

   Als het IoT-symbool niet actief is op het startscherm, zorg er dan voor dat de Samsara RS-232-kabel stevig is verbonden met de Rexroth GPS-kabel met de juiste adapter.

Verifieer of Samsara de gegevens van de strooier ontvangt.

1. Zet het voertuig aan en draai de knop van de strooicontroller naar een willekeurige hoeveelheid.

2. Ga vanaf de Overzicht pagina op uw Samsara dashboard op zoek naar het voertuig in de lijst dat u wilt testen en selecteer het.

3. Selecteer in de grafiekgegevens uitklaplijst de optie Strooier en zorg ervoor dat de datumselector is ingesteld om gegevens voor Vandaag weer te geven.

4. Controleer of de grafiek materiaalgegevens weergeeft die door uw verspreidingscontroller zijn gerapporteerd.
