VG55 et VG54
Utilisez ce flux de travail pour installer le boîtier télématique de véhicule avec le câble de diagnostic CBL-VG-CRCR-Y1.

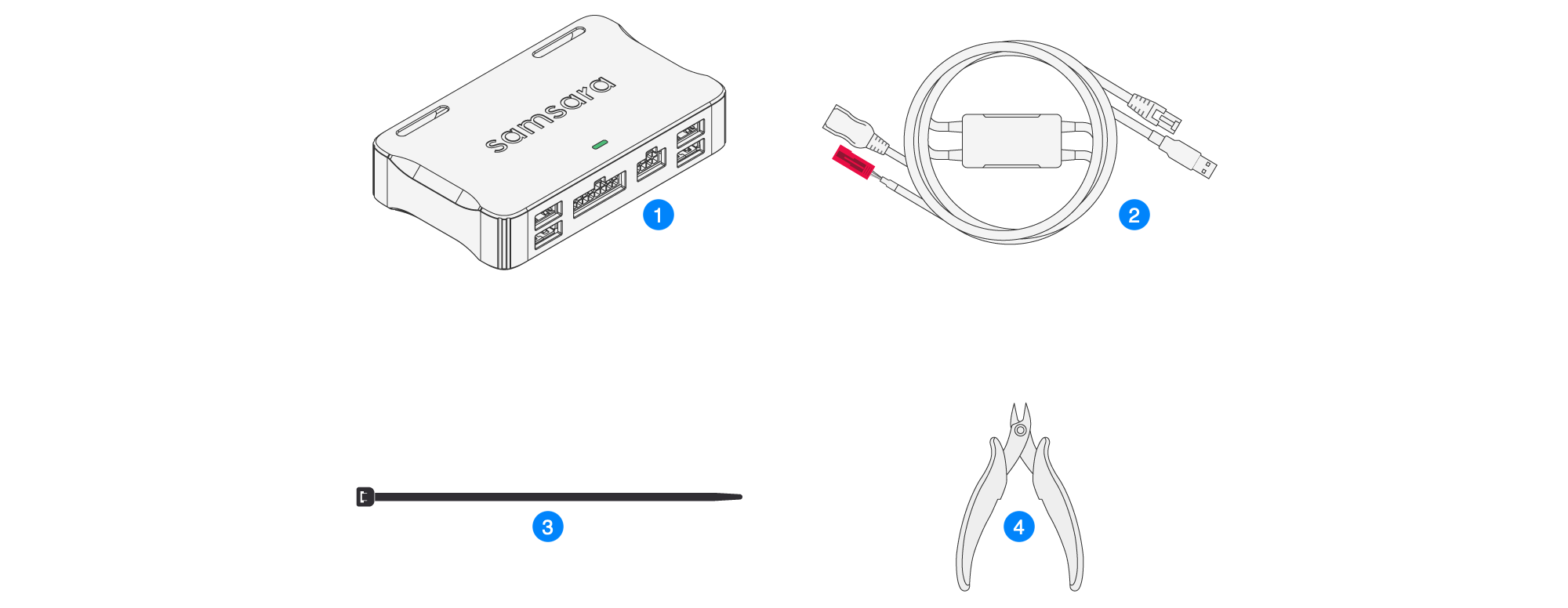

Ce dont vous aurez besoin
|
Quantité |
Description |
|
|---|---|---|
|
|
1 |
Boîtier télématique de véhicule |
|
|
1 |
Câble de diagnostic (varie selon le type de véhicule) |
|
|
2 |
Attache-câbles longs et étroits (sac à câbles) |
|
|
2 |
Pinces coupantes (non fournies) |

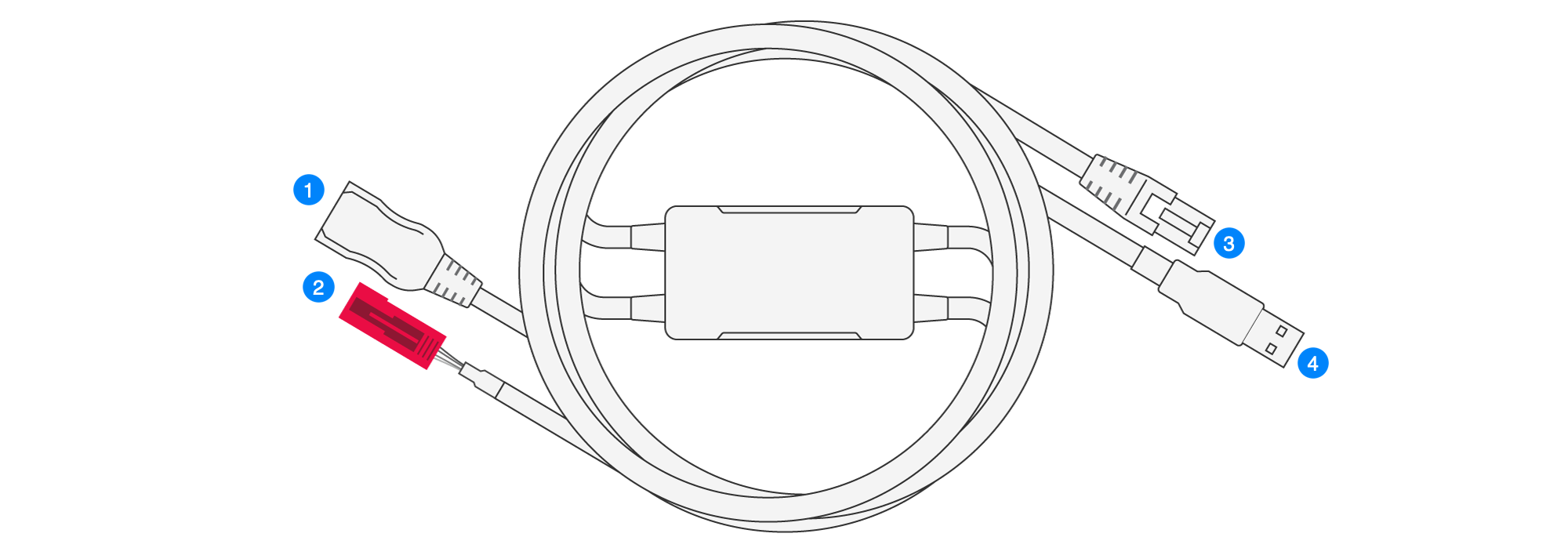

Composants du câble CBL-VG-BRCR-Y0
|
Description |
|
|---|---|
|
|
Câble Ethernet femelle |
|
|
Connecteur CAN-C |
|
|
Câble Ethernet mâle |
|
|
Câble USB |
Installer le boîtier télématique de véhicule :
-

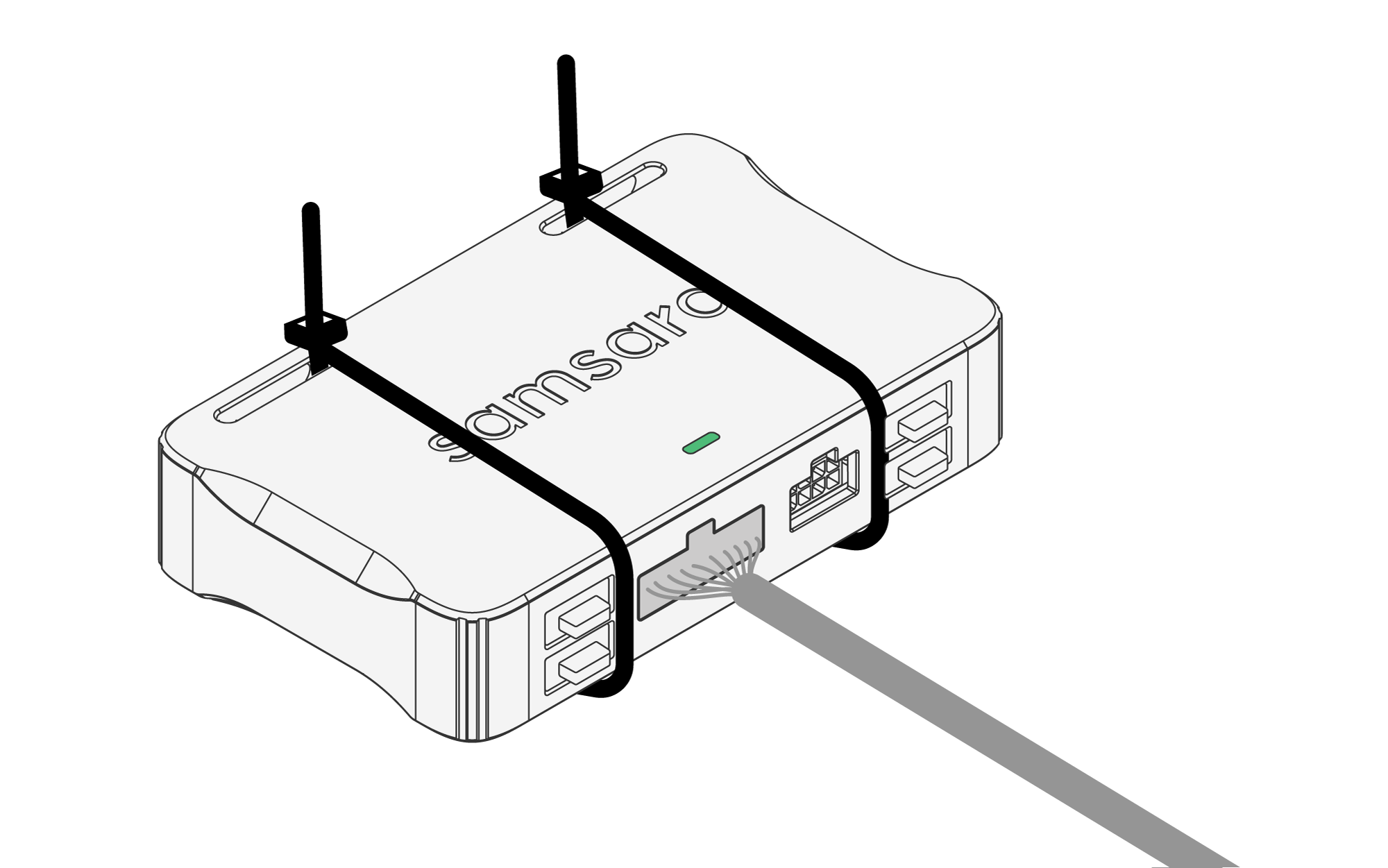

Assurez-vous qu'un boîtier télématique de véhicule Samsara est déjà connecté au véhicule.
Si ce n'est pas le cas, installez-en un conformément aux instructions d'installation du câble d'alimentation du boîtier télématique spécifique au véhicule.
-

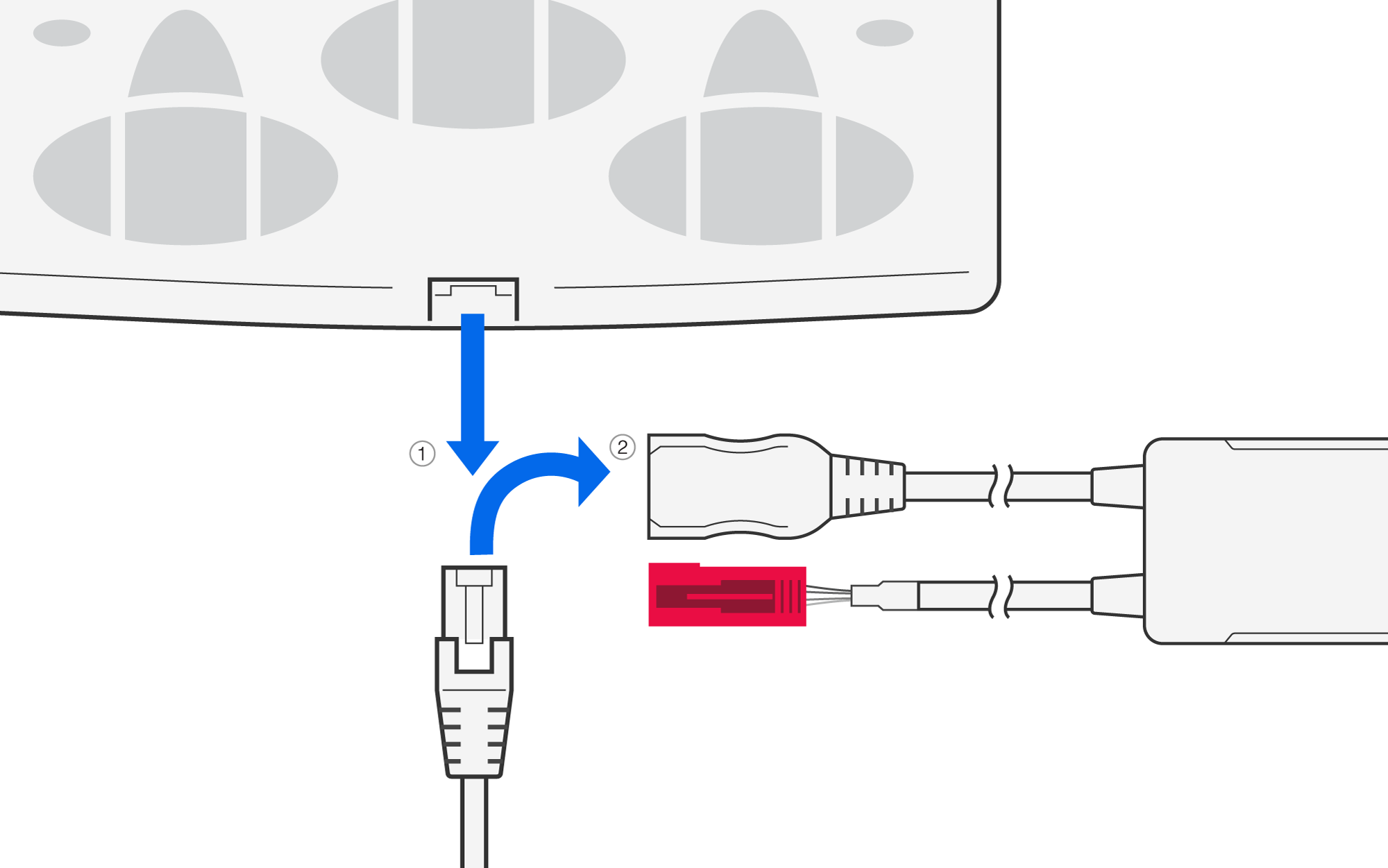

Débranchez le câble Ethernet existant de l'écran du conteneur réfrigéré. Connectez ce câble au câble Ethernet femelle du CBL-VG-BRCR-Y0.
-

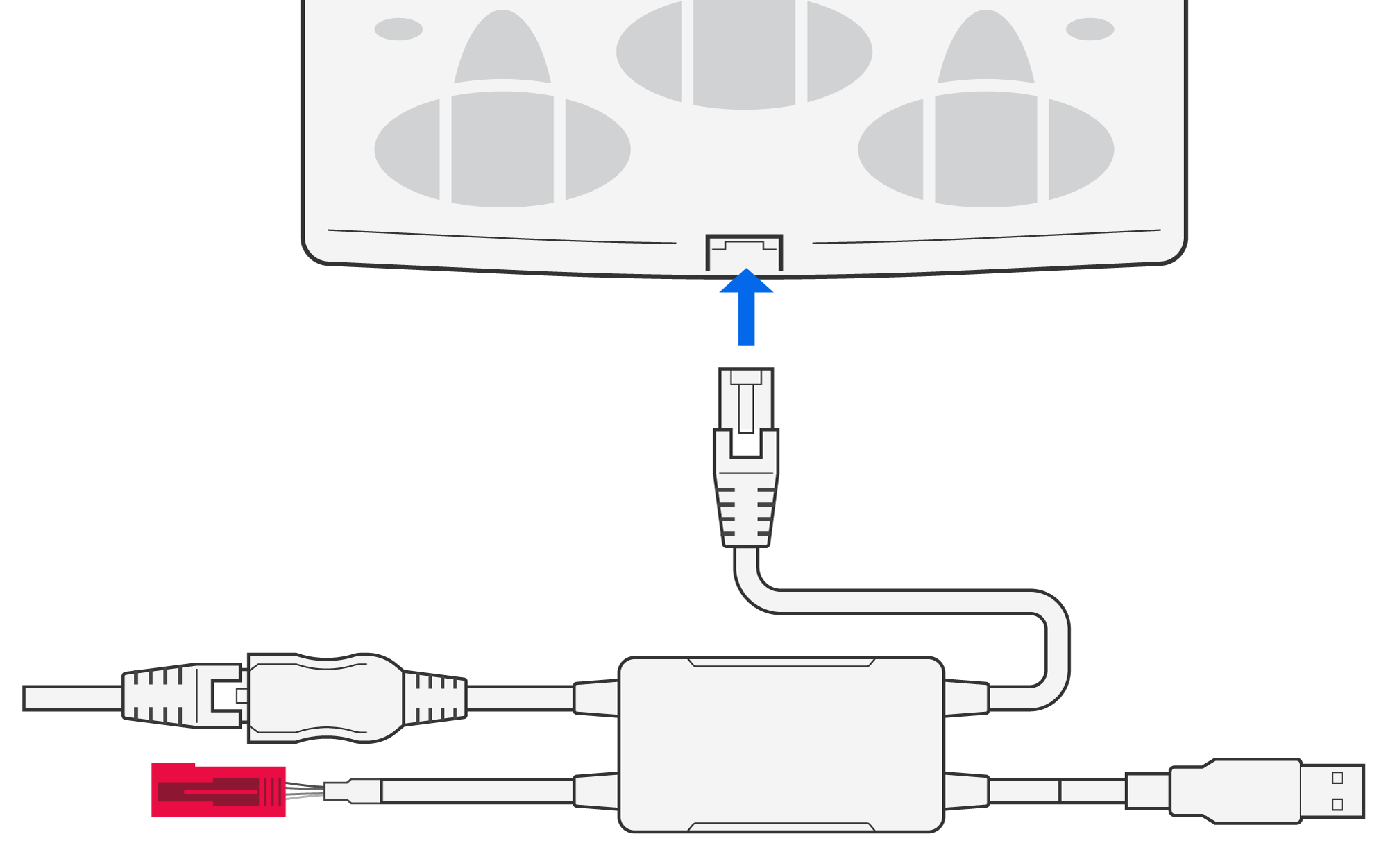

Connectez le câble Ethernet mâle du CBL-VG-BRCR-Y0 au port Ethernet situé à l'arrière de l'écran du conteneur réfrigéré.
-

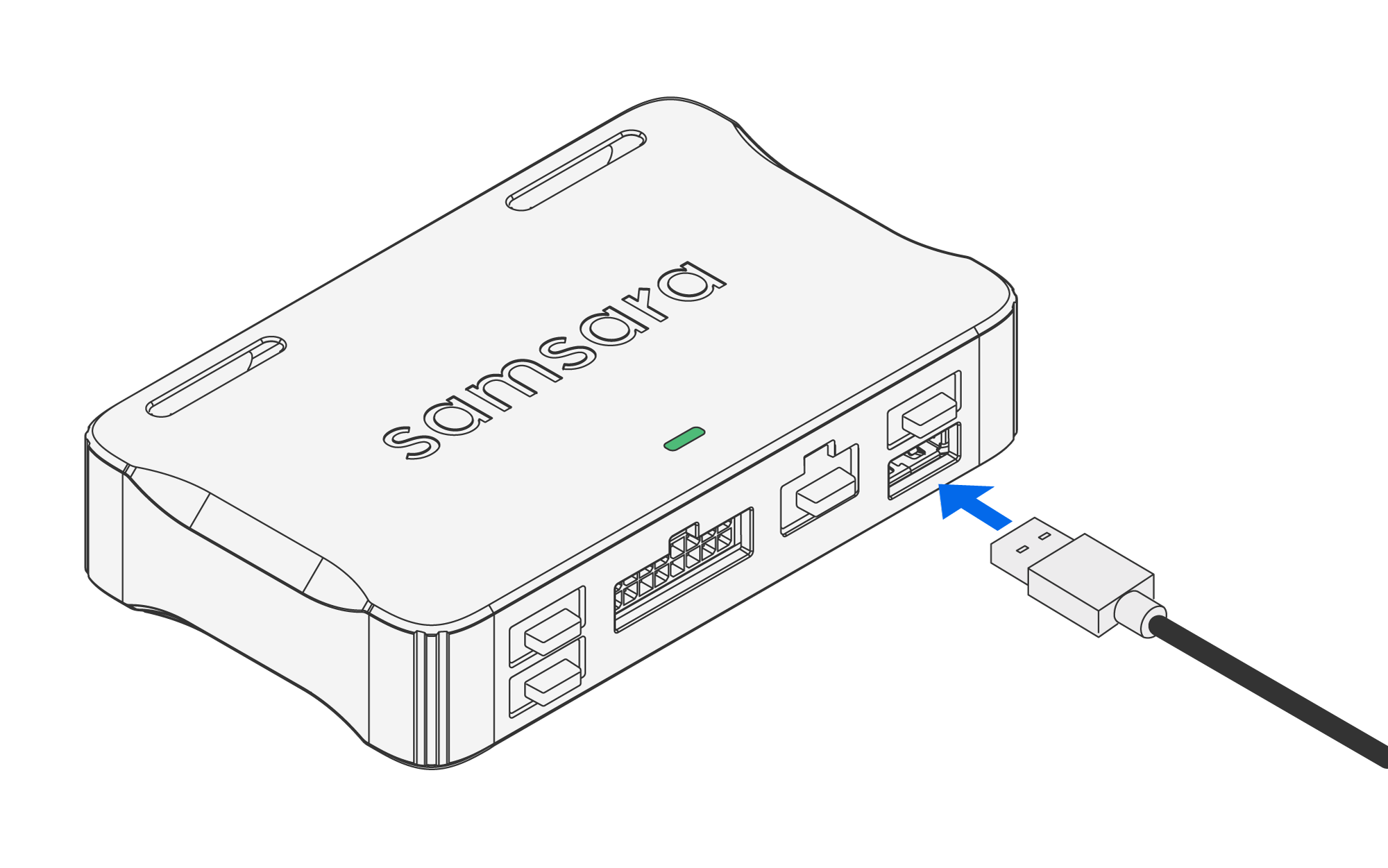

Branchez le câble USB Samsara au boîtier télématique. Accédez au port de l'accessoire en retirant et en détachant correctement l'un des cache-ports.
-

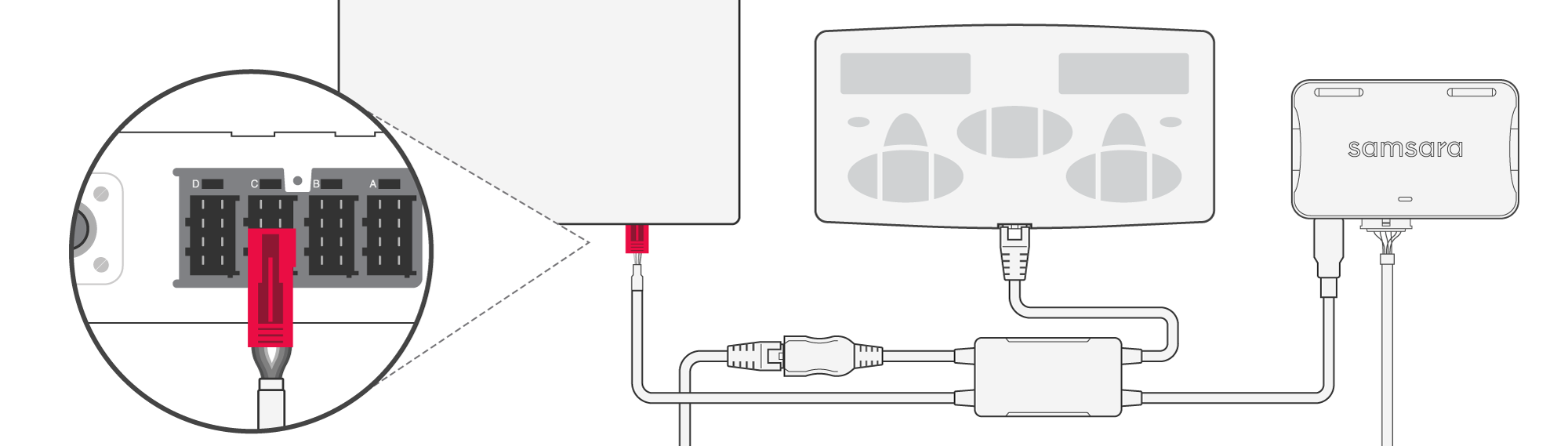

Si ce véhicule est équipé d'un tachygraphe, connectez le connecteur CAN-C rouge de CBL-VG-BRCR-Y0 au port C situé à l'arrière du tachygraphe.
-
Si vous rencontrez des problèmes lors de l'installation, rendez-vous sur le Centre d'aide Samsara. Vous y trouverez des solutions à la plupart des problèmes.
Ce guide d'installation contient des informations générales propres aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre de référence uniquement. Consultez les lois et réglementations locales applicables afin de déterminer les éventuelles restrictions d'installation. Il incombe à l'installateur de se conformer à toutes les lois et réglementations applicables lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit, ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou selon les instructions de Samsara. Le non-respect de cette consigne peut entraîner des dommages matériels, causer des blessures physiques ou annuler la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les instructions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services tiers.
N'installez pas le matériel lorsque le véhicule n'est pas sécurisé ou lorsque le véhicule est allumé, sauf si le guide d'installation vous demande d'allumer le véhicule. N'installez pas et ne réglez pas le matériel pendant la conduite ou l'utilisation du véhicule. N'installez pas ce matériel à un emplacement susceptible de gêner la visibilité du conducteur ou l'utilisation des commandes du véhicule, ni à proximité des panneaux d'airbag ou dans la zone de déploiement d'un airbag. N'installez pas le matériel lorsque l'équipement ou le système sous-jacent est sous tension et suivez les procédures applicables de consignation ou d'étiquetage avant d'installer tout équipement, selon le cas.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou autrement dangereux. Ce matériel peut éclater s'il est placé à proximité de matériaux inflammables ou autres matériaux dangereux, créant un risque d'incendie, de brûlure, de choc ou d'autres blessures graves. Le matériel peut subir des dommages causés par l'eau si le joint est endommagé. Ne pas utiliser si le boîtier ou le joint du boîtier semble endommagé.
Prêtez toujours attention à ce qui vous entoure et conduisez prudemment, respectez le code de la route et les conditions de conduite à tout moment. Ne comptez pas sur le produit pour alerter le conducteur des risques de sécurité ou pour éviter les collisions. L'état de la route, des autres véhicules, des conditions météorologiques et d'autres facteurs peuvent entraver le fonctionnement du matériel et du logiciel associé.
Gardez ce matériel entre -40°F et 158°F (-40°C et 70°C). Le non-respect de la plage de température spécifiée pour ce matériel peut entraîner des risques pour la sécurité.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles susceptibles de provoquer un fonctionnement indésirable.
Cet appareil est conforme aux CNR de l'ISDE Canada applicables aux appareils exempts de licence. Son fonctionnement est soumis aux deux conditions suivantes :
(1) Cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil doit accepter toutes les interférences, y compris celles susceptibles d'entraîner un fonctionnement indésirable de l'appareil.
|
|
Ce symbole sur le(s) produit(s) et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés aux déchets ménagers. Pour un traitement, une récupération et un recyclage adéquats, veuillez apporter le ou les produits aux points de collecte désignés où ils seront acceptés gratuitement. |
