VG55 et VG54
Utilisez ce flux de travail pour installer le boîtier télématique de véhicule avec le câble de diagnostic CBL-VG-CRP1226/CBL-VG-DRP1226.

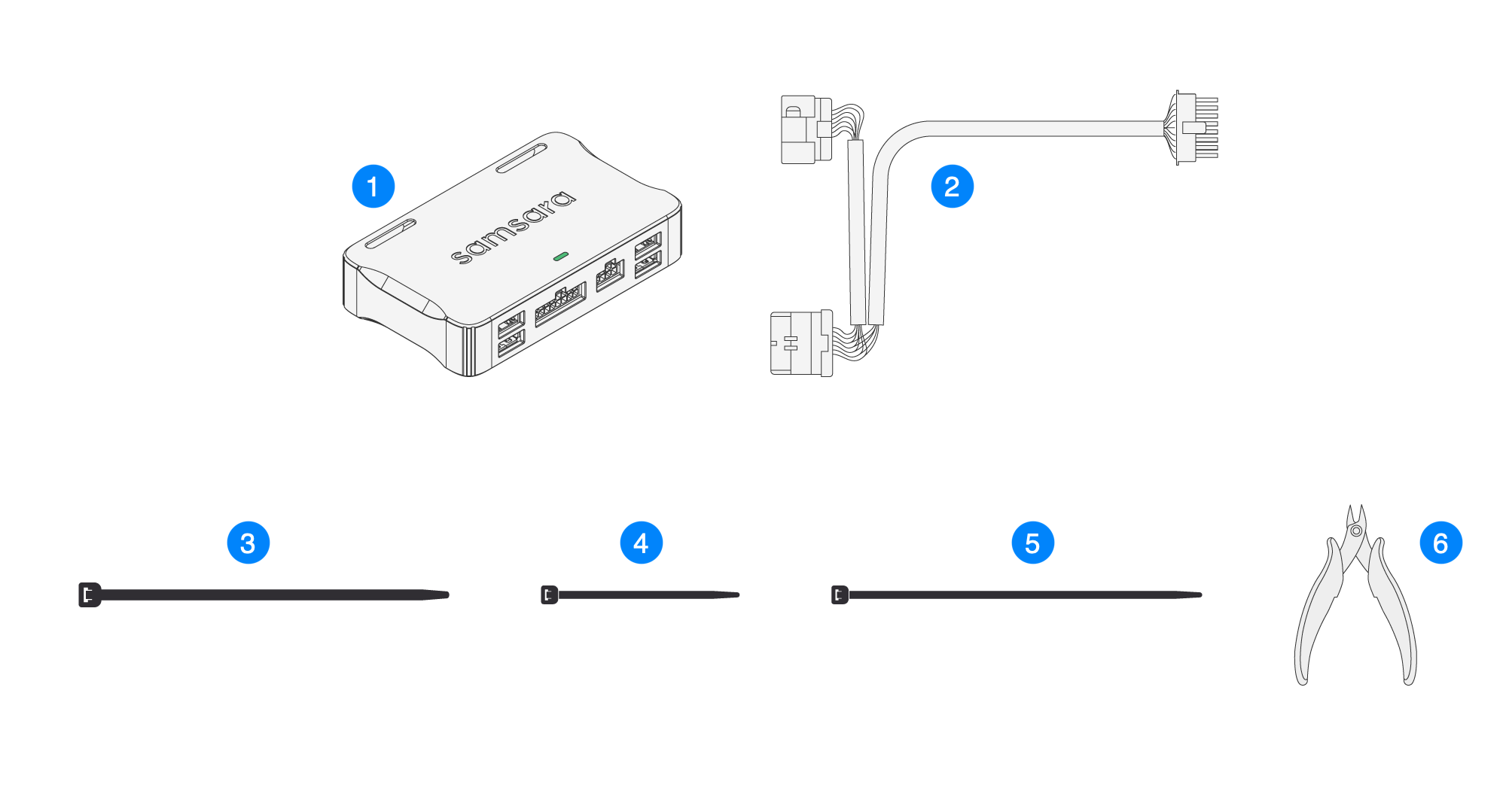

Ce dont vous aurez besoin
|
Quantité |
Description |
|
|---|---|---|
|
|
1 |
Boîtier télématique de véhicule |
|
|
1 |
Câble de diagnostic (varie selon le type de véhicule) |
|
|
2 |
Colliers de serrage longs et larges (sac à câbles) |
|
|
2 |
Colliers de serrage courts et étroits (sac à câbles) |
|
|
2 |
Attache-câbles longs et étroits (sac à câbles) |
|
|
1 |
Pinces coupantes (non fournies) |

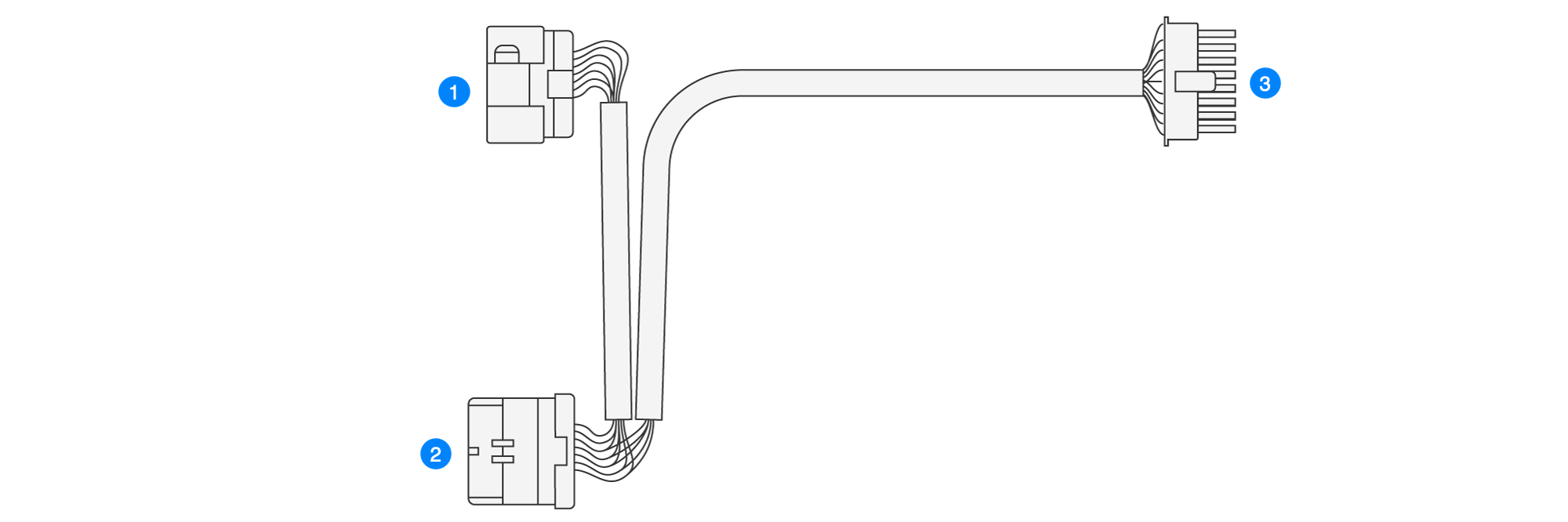

Câble de diagnostic CBL-VG-CRP1226/CBL-VG-DRP1226
|
Description |
|
|---|---|
|
|
Connecteur de diagnostic de rechange |
|
|
Connecteur de diagnostic principal CBL-VG-DRP1226 uniquement : porte-fusible MINI à lame de 7,5 A |
|
|
Connecteur de boîtier télématique |
Reportez-vous au tableau suivant pour identifier l'emplacement du connecteur RP1226 dans les véhicules lourds les plus courants. Pour en savoir plus, veuillez contacter directement le constructeur du véhicule.
Avertissement
Pour les modèles de véhicules fabriqués à partir de fin 2019, RP1226 est le port recommandé pour tous les appareils télématiques tiers.
Tableau 1. Emplacements des ports du CRP1226
|
Type de véhicule |
Emplacement |
|
|---|---|---|
|

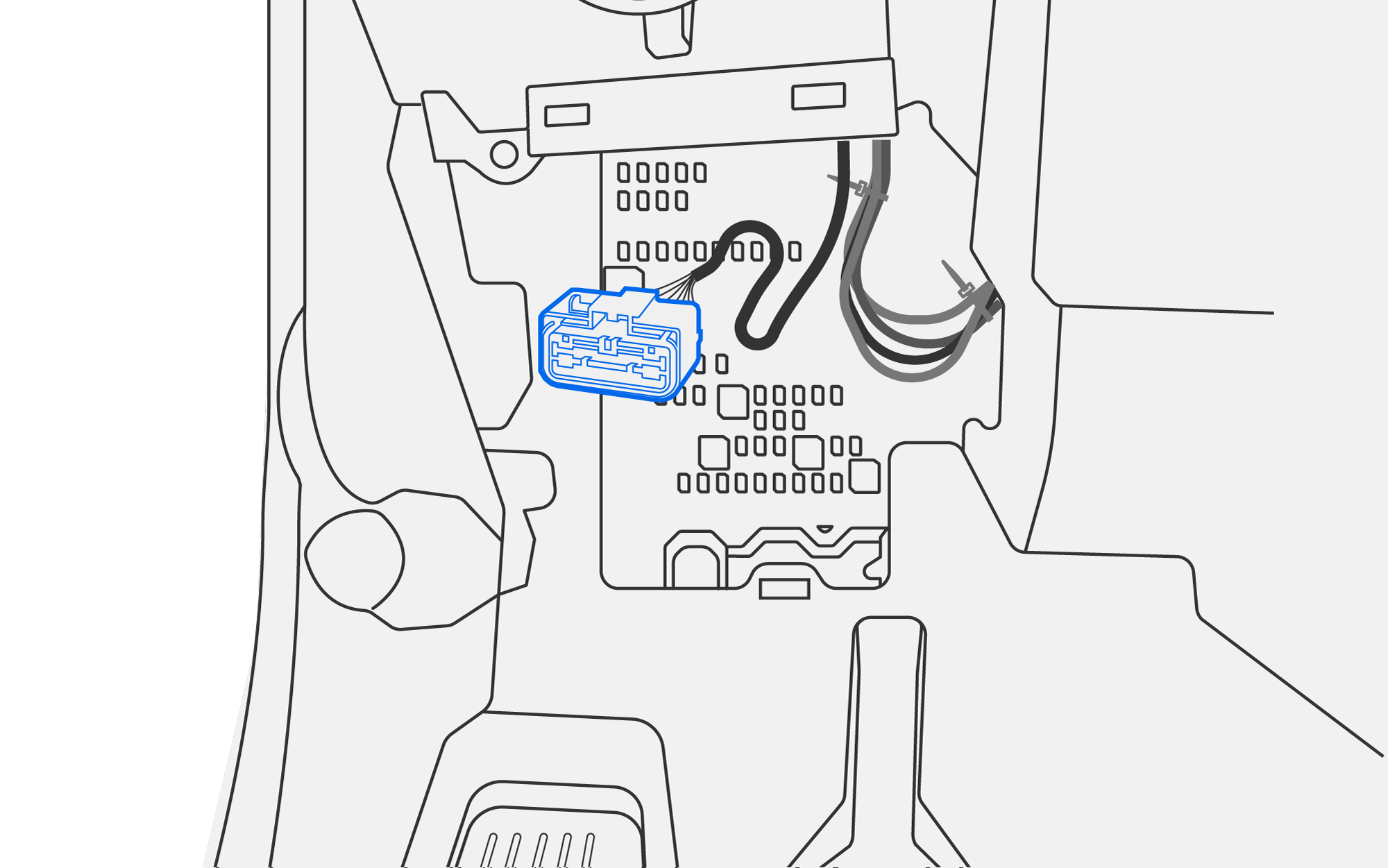

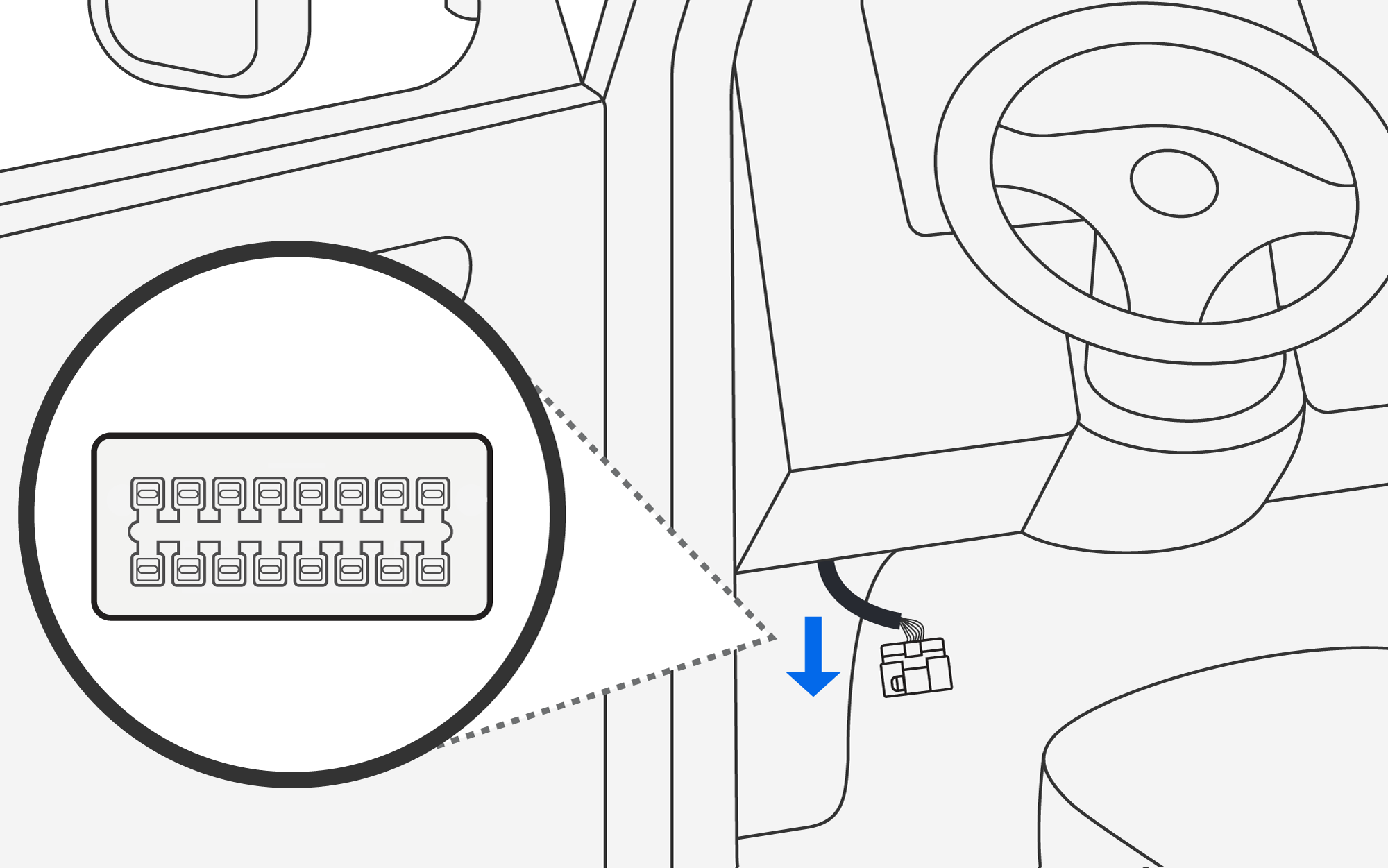

Kenworth Peterbilt |
Sur le côté gauche du volant, derrière le tableau de bord/le panneau à fusibles. |
|
|

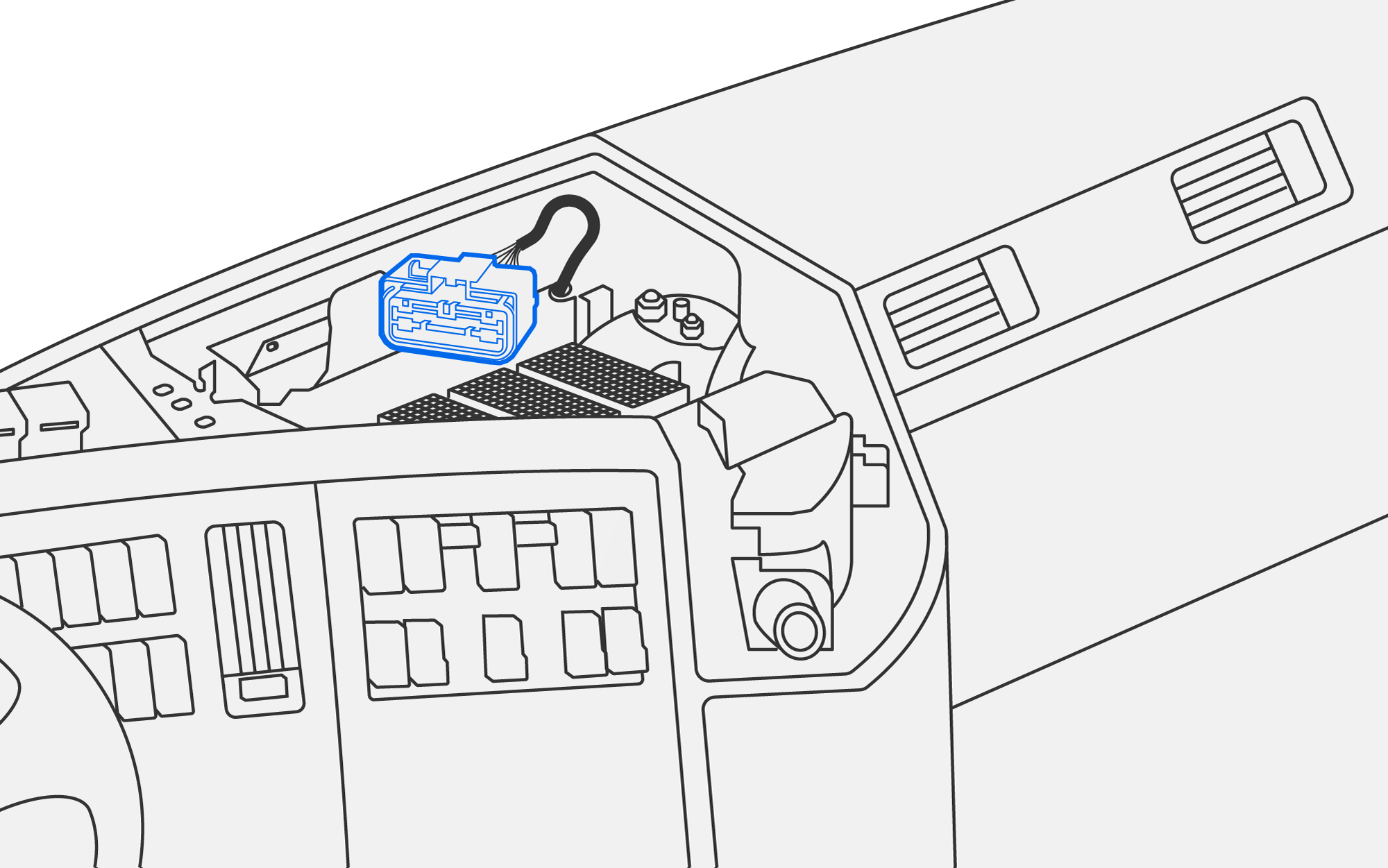

Volvo |
Sous le tableau de bord |
|
|

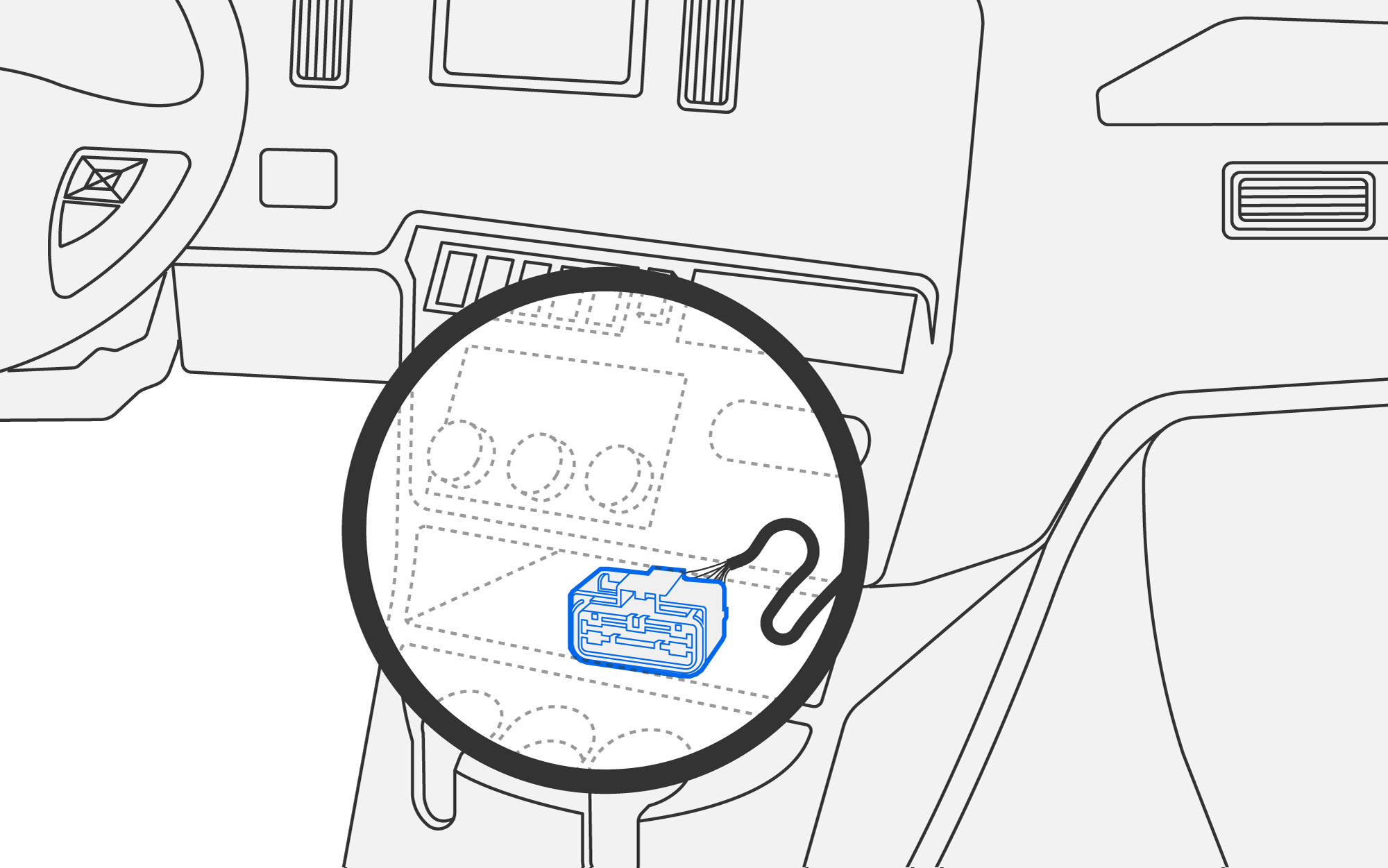

International |
Derrière et sous le porte-gobelet |
|
|

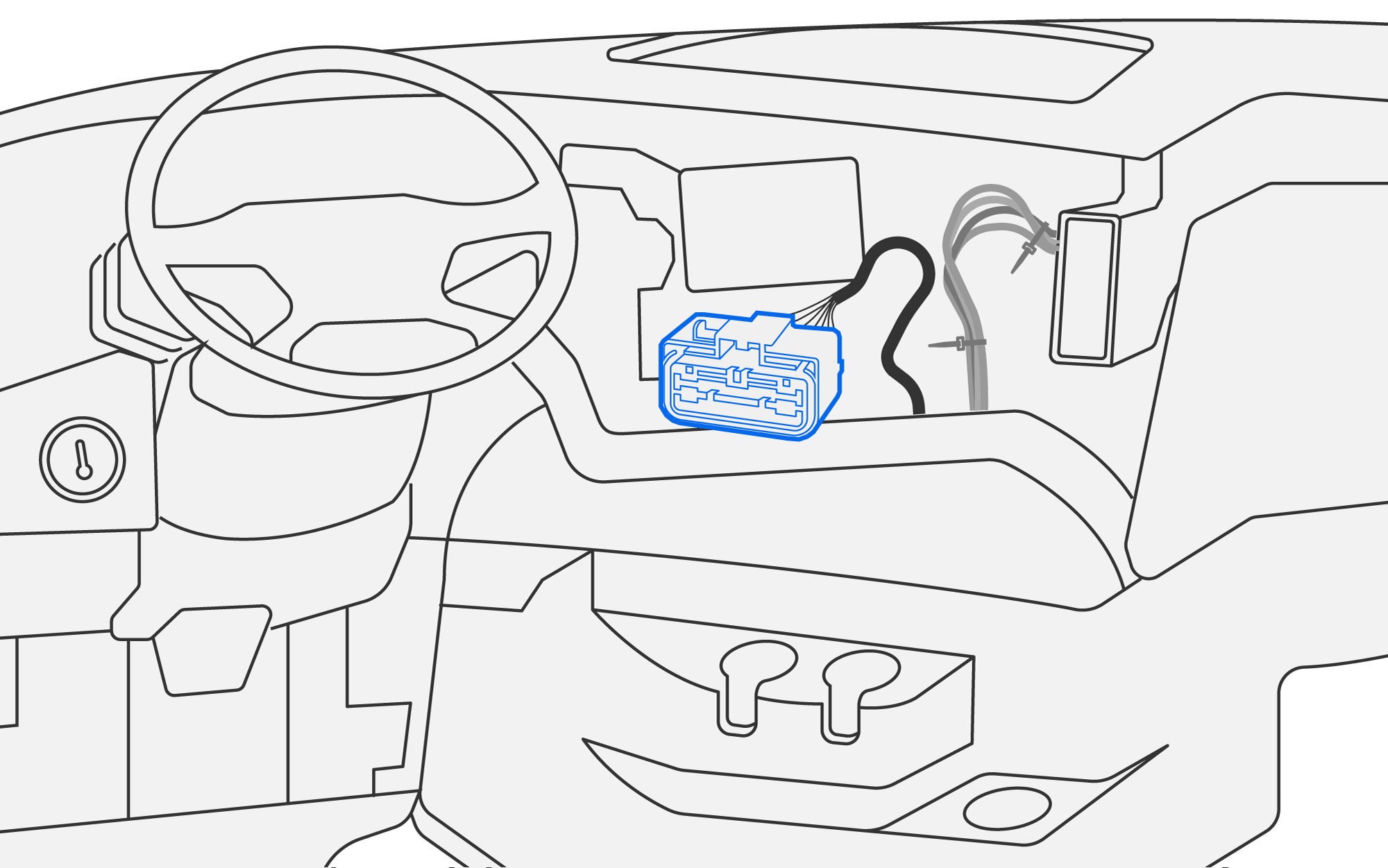

Freightliner |
Derrière le tableau de bord |
|
|

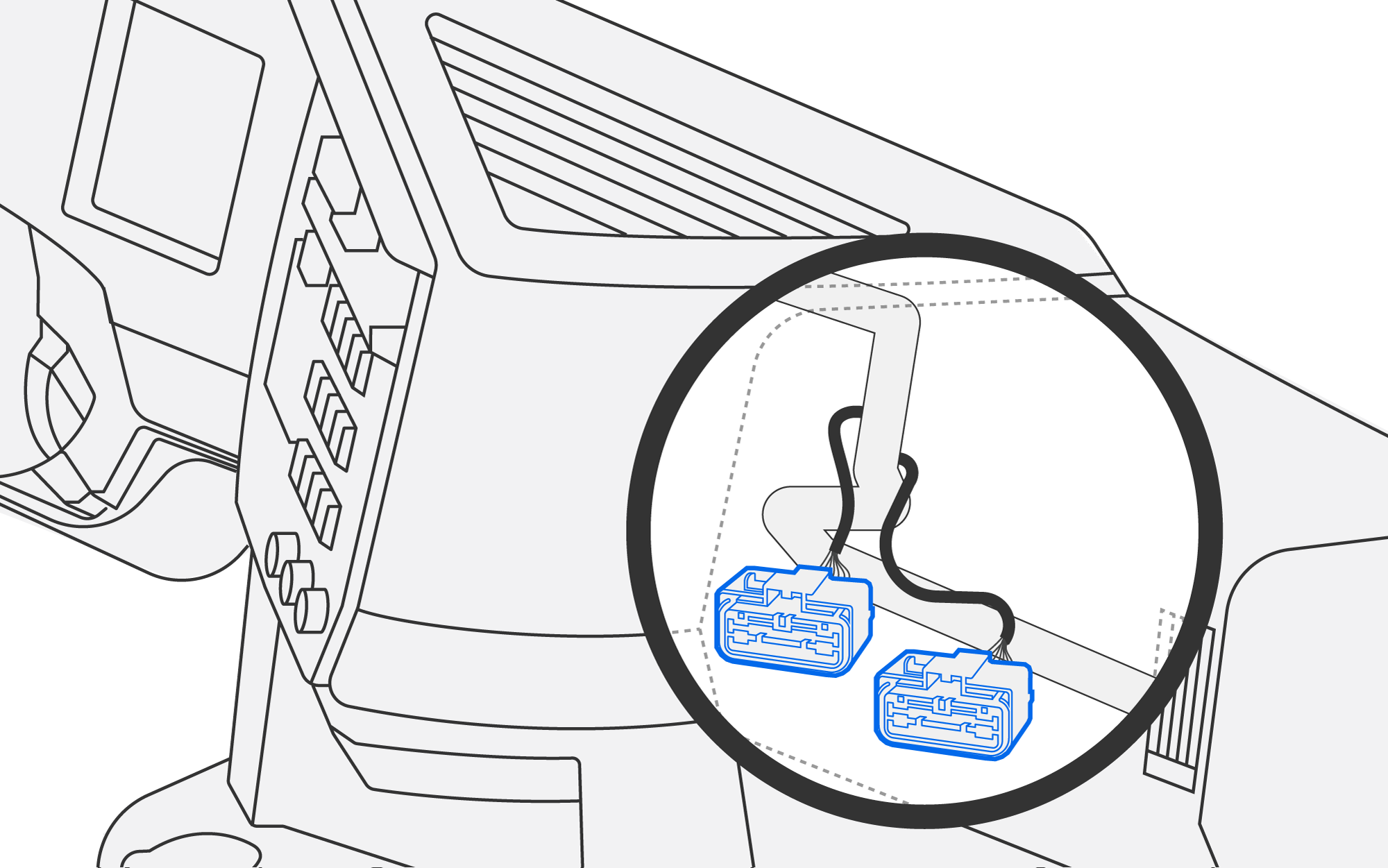

Mack |
Sous le tableau de bord |
Installer le boîtier télématique de véhicule :
-
Si vous ne l'avez pas déjà fait, activez l'appareil dans le tableau de bord Samsara en utilisant l'une des méthodes suivantes :
-
Installez et activez vos appareils Samsara avec l'application Samsara Fleet, conçu pour une expérience d'implémentation fluide. (Recommandé)
-
Allez sur https://cloud.samsara.com/activate.
-
-
Moteur éteint, détachez le port de son emplacement d'origine dans le véhicule.
RP1226 est désormais le port recommandé pour tous les appareils télématiques tiers. Pour les modèles de véhicules fabriqués à partir de fin 2019, reportez-vous au guide produit du véhicule ou contactez le concessionnaire du véhicule pour connaître l'emplacement du port RP1226 réservé aux appareils télématiques.
-

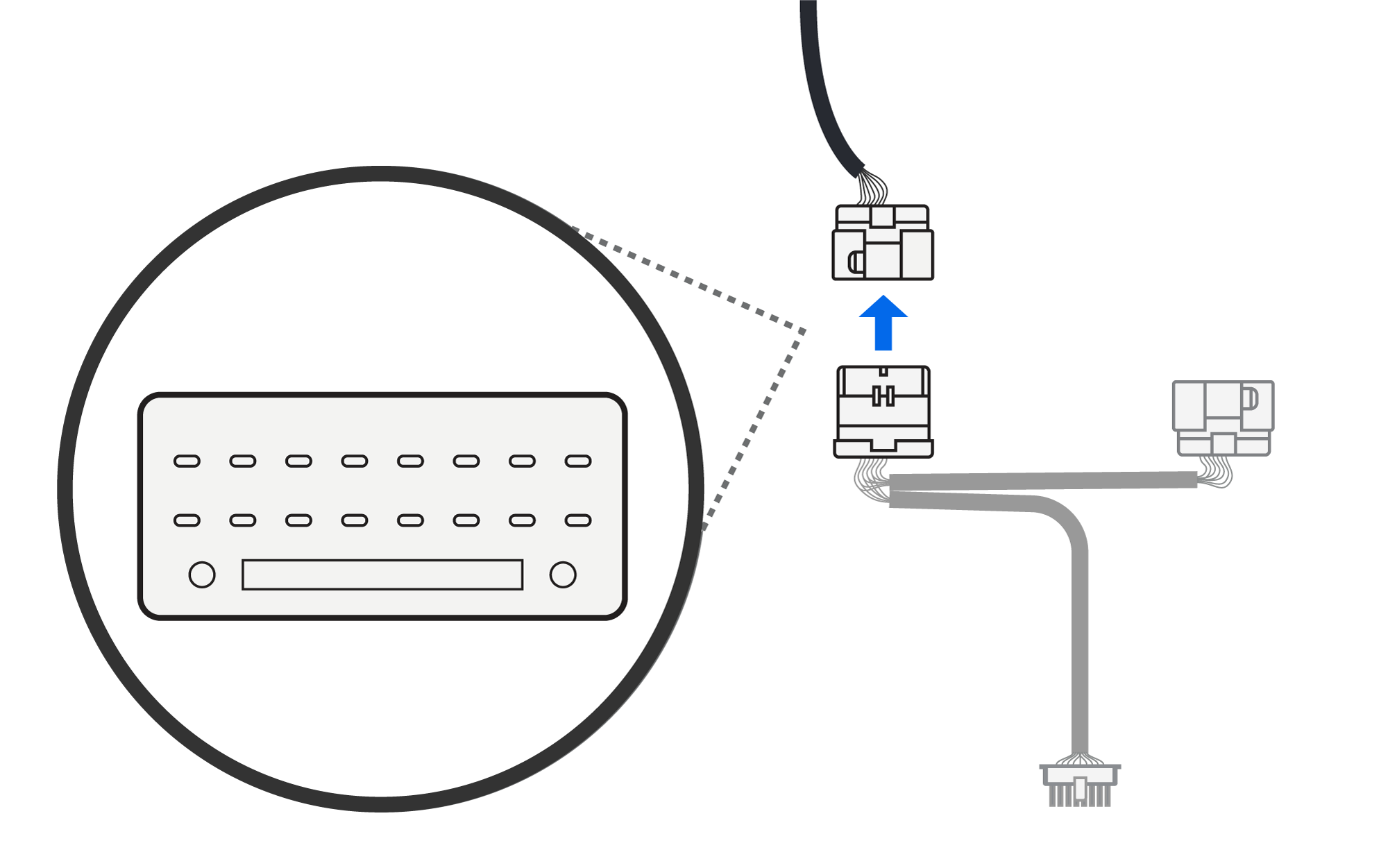

Connectez le câble Samsara au port de diagnostic après l'avoir retiré du panneau du véhicule.
Les diagnostics du véhicule seront toujours accessibles via le port supplémentaire du câble Samsara.
-

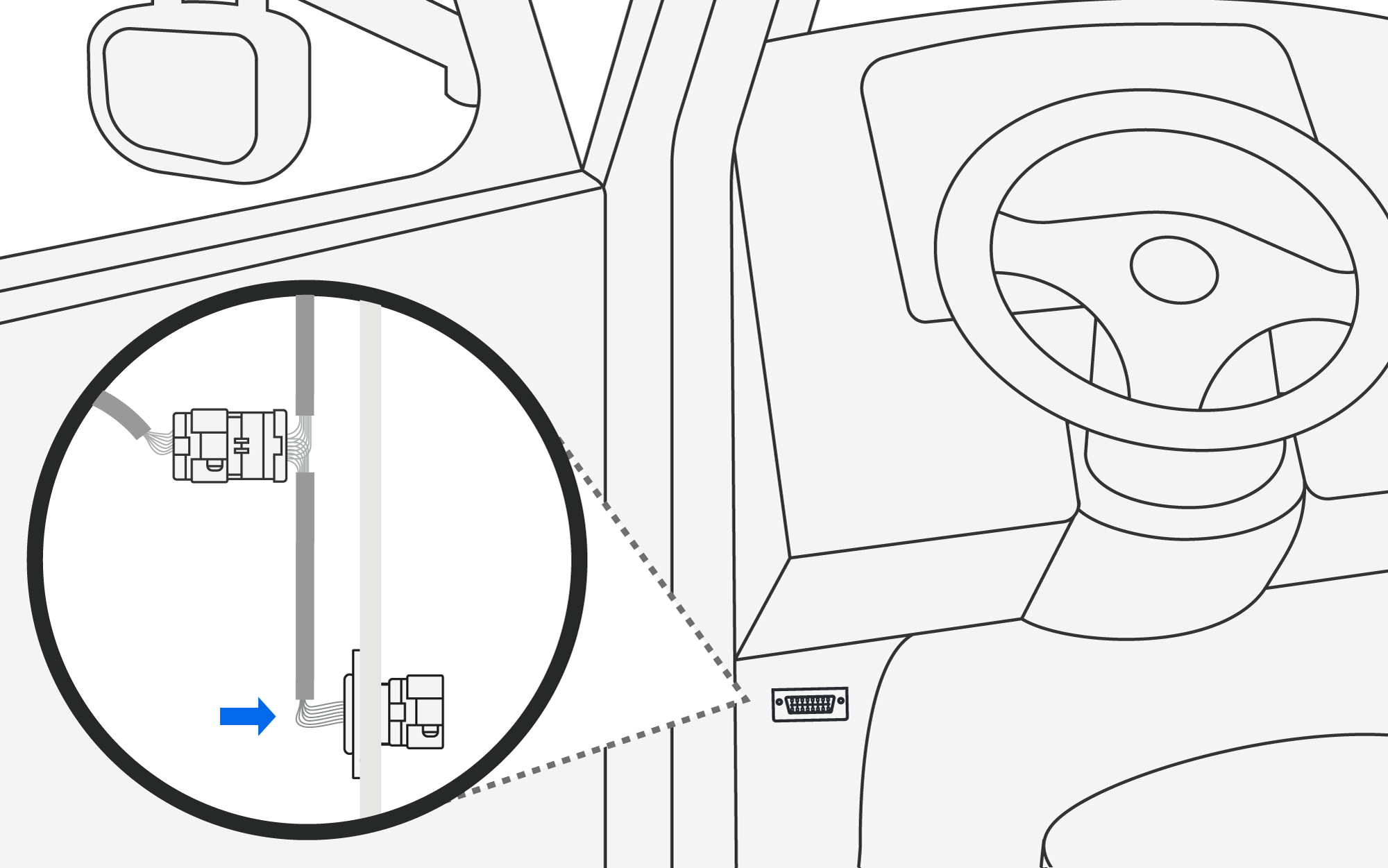

Fixez le port non connecté à l'emplacement d'origine du port dans le véhicule.
Assurez-vous que le boîtier télématique de véhicule et tous les câbles sont dégagés des pédales du véhicule, de la tringlerie de direction et des autres pièces mobiles.
-

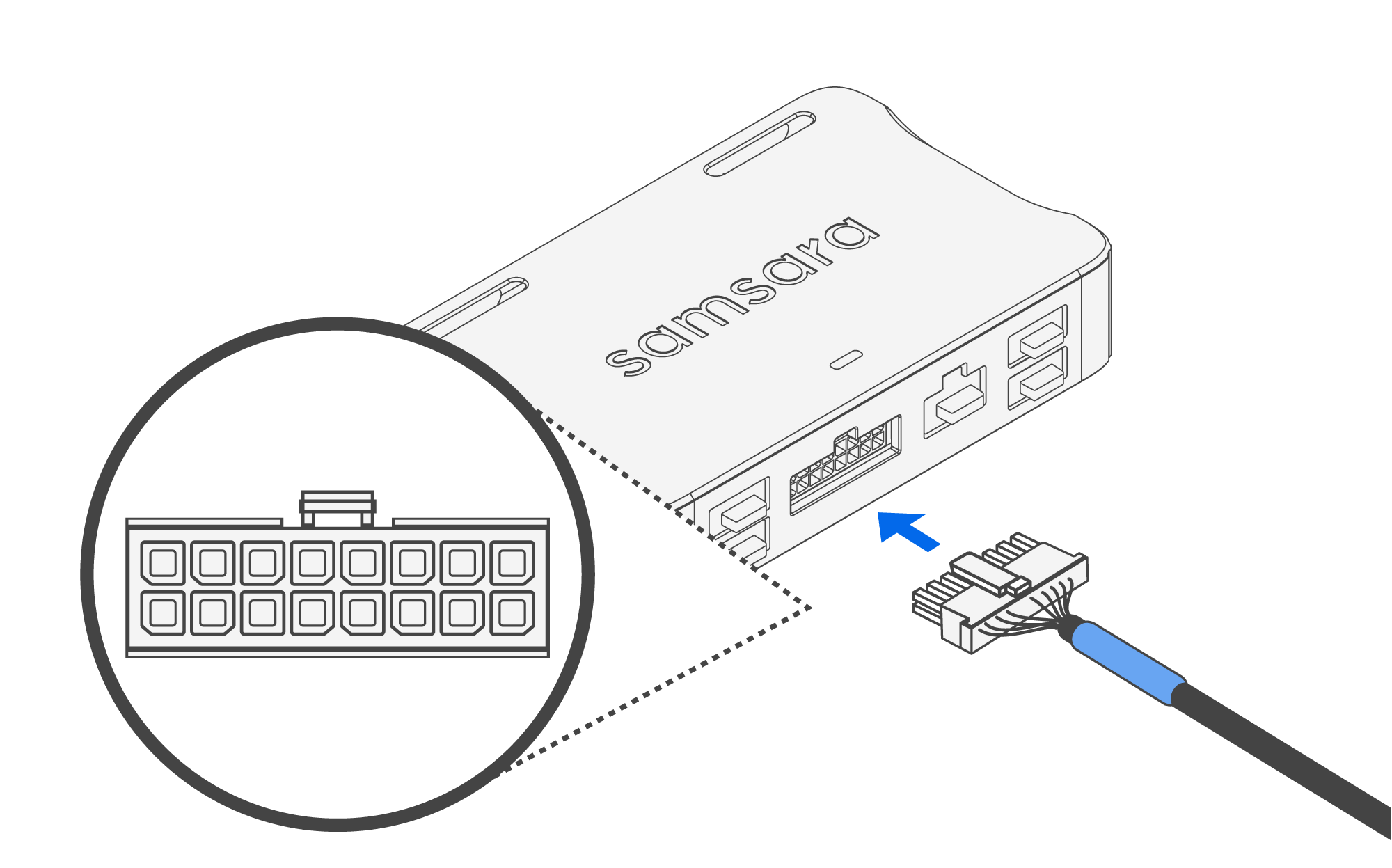

Branchez le connecteur de diagnostic/alimentation à 16 broches sur le boîtier télématique de véhicule. Vous entendrez un « clic » signalant qu'il est complètement inséré.
-
Allumez votre véhicule et vérifiez que le voyant du boîtier télématique de véhicule passe au vert. Cela peut prendre 1 à 3 minutes.
Note
Le voyant peut d'abord passer au vert, puis changer temporairement de couleur (par exemple, lorsque le boîtier télématique de véhicule se connecte, puis télécharge et installe une mise à jour).
Si le voyant devient orange, assurez-vous de bien installer le boîtier télématique de véhicule dans une zone dotée d'une bonne connexion cellulaire.
Si le voyant devient bleu, éteignez votre véhicule et redémarrez-le avant de passer à l'étape suivante.
-
Si vous utilisez l'application Samsara Fleet pour configurer le boîtier télématique de véhicule, vous pouvez revenir à l'application pour vérifier l'installation une fois que le voyant est vert.
-
Assurez-vous d'avoir démarré le véhicule et attendez que tous les contrôles aient été effectués dans l'application.
-
Ajoutez les détails du véhicule, comme le numéro de la plaque d'immatriculation, dans l'application.
-
-
Branchez les connecteurs des câbles pour tous les accessoires applicables (appareils USB ou AUX à 8 broches).
Accédez aux ports des accessoires en retirant et en détachant correctement les cache-ports.
-
À l'aide des colliers de serrage étroits inclus dans la boîte du VG, fixez le câble d'alimentation et tous les câbles des appareils accessoires.
Note
Il n'est pas recommandé d'utiliser les larges colliers de serrage fournis avec le câble de diagnostic, car ils peuvent provoquer des interférences avec les connexions du câble.
Astuce
Fixez fermement le boîtier télématique au véhicule. Un boîtier télématique mal fixé peut entraîner une détection incohérente des événements graves. Si possible, évitez d'entourer le boîtier télématique de pièces métalliques, car cela pourrait interférer avec la connectivité sans fil ou GPS.
-
Fixez le câble d'alimentation et les câbles des accessoires à l'aide des colliers de serrage inclus dans le sac pour câbles.
Astuce
Évitez d'enrouler les câbles d'alimentation et de l'appareil autour du boîtier télématique. Évitez de plier excessivement les câbles.
-
Si vous rencontrez des problèmes lors de l'installation, rendez-vous sur le Centre d'aide Samsara. Vous y trouverez des solutions à la plupart des problèmes.
Ce guide d'installation contient des informations générales propres aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre de référence uniquement. Consultez les lois et réglementations locales applicables afin de déterminer les éventuelles restrictions d'installation. Il incombe à l'installateur de se conformer à toutes les lois et réglementations applicables lors de l'installation de ce matériel.
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit, ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou selon les instructions de Samsara. Le non-respect de cette consigne peut entraîner des dommages matériels, causer des blessures physiques ou annuler la garantie de votre produit.
Toute installation non conforme aux instructions du guide d'installation ou de la documentation, ou toute utilisation de ce produit autre que celle décrite par l'indice de protection IP ou les instructions d'utilisation recommandées, peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dégâts des eaux. Le non-respect de ces instructions peut entraîner des blessures graves, voire mortelles.
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec des produits et/ou services tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services tiers.
N'installez pas le matériel lorsque le véhicule n'est pas sécurisé ou lorsque le véhicule est allumé, sauf si le guide d'installation vous demande d'allumer le véhicule. N'installez pas et ne réglez pas le matériel pendant la conduite ou l'utilisation du véhicule. N'installez pas ce matériel à un emplacement susceptible de gêner la visibilité du conducteur ou l'utilisation des commandes du véhicule, ni à proximité des panneaux d'airbag ou dans la zone de déploiement d'un airbag. N'installez pas le matériel lorsque l'équipement ou le système sous-jacent est sous tension et suivez les procédures applicables de consignation ou d'étiquetage avant d'installer tout équipement, selon le cas.
N'installez pas ce matériel sur ou à proximité de matériaux inflammables ou autrement dangereux. Ce matériel peut éclater s'il est placé à proximité de matériaux inflammables ou autres matériaux dangereux, créant un risque d'incendie, de brûlure, de choc ou d'autres blessures graves. Le matériel peut subir des dommages causés par l'eau si le joint est endommagé. Ne pas utiliser si le boîtier ou le joint du boîtier semble endommagé.
Prêtez toujours attention à ce qui vous entoure et conduisez prudemment, respectez le code de la route et les conditions de conduite à tout moment. Ne comptez pas sur le produit pour alerter le conducteur des risques de sécurité ou pour éviter les collisions. L'état de la route, des autres véhicules, des conditions météorologiques et d'autres facteurs peuvent entraver le fonctionnement du matériel et du logiciel associé.
Gardez ce matériel entre -40°F et 158°F (-40°C et 70°C). Le non-respect de la plage de température spécifiée pour ce matériel peut entraîner des risques pour la sécurité.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes : (1) cet appareil ne doit pas provoquer d'interférences nuisibles, et (2) cet appareil doit accepter toutes les interférences reçues, y compris celles susceptibles de provoquer un fonctionnement indésirable.
Cet appareil est conforme aux CNR de l'ISDE Canada applicables aux appareils exempts de licence. Son fonctionnement est soumis aux deux conditions suivantes :
(1) Cet appareil ne doit pas provoquer d'interférences, et (2) cet appareil doit accepter toutes les interférences, y compris celles susceptibles d'entraîner un fonctionnement indésirable de l'appareil.
|
|
Ce symbole sur le(s) produit(s) et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés aux déchets ménagers. Pour un traitement, une récupération et un recyclage adéquats, veuillez apporter le ou les produits aux points de collecte désignés où ils seront acceptés gratuitement. |
