LM11
Le LM11 est un capteur robuste qui mesure les niveaux de remplissage des solides et des liquides dans les réservoirs. Il utilise le radar pour détecter les niveaux en mesurant la distance entre le bas du capteur et le niveau du contenu du réservoir. Le capteur prend en charge plusieurs options de montage, y compris l'adhésif, l'adaptateur fileté, l'adaptateur à plaque plate et les vis. Ce guide vous guidera à travers les étapes d'installation et de configuration.
-

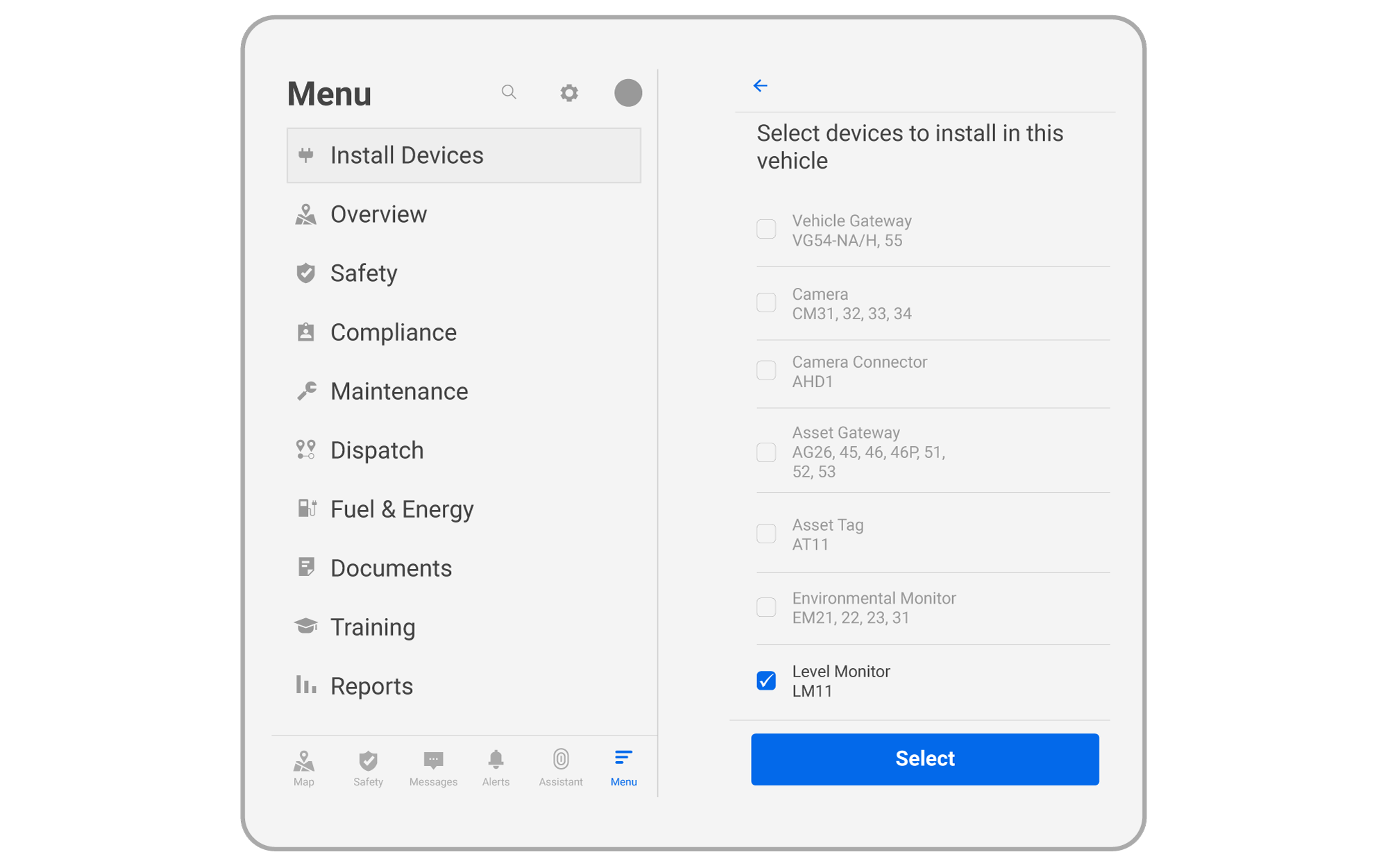

Dans l'application Samsara Fleet, allez à Installer des appareils et sélectionnez Capteur de niveau LM11.
-

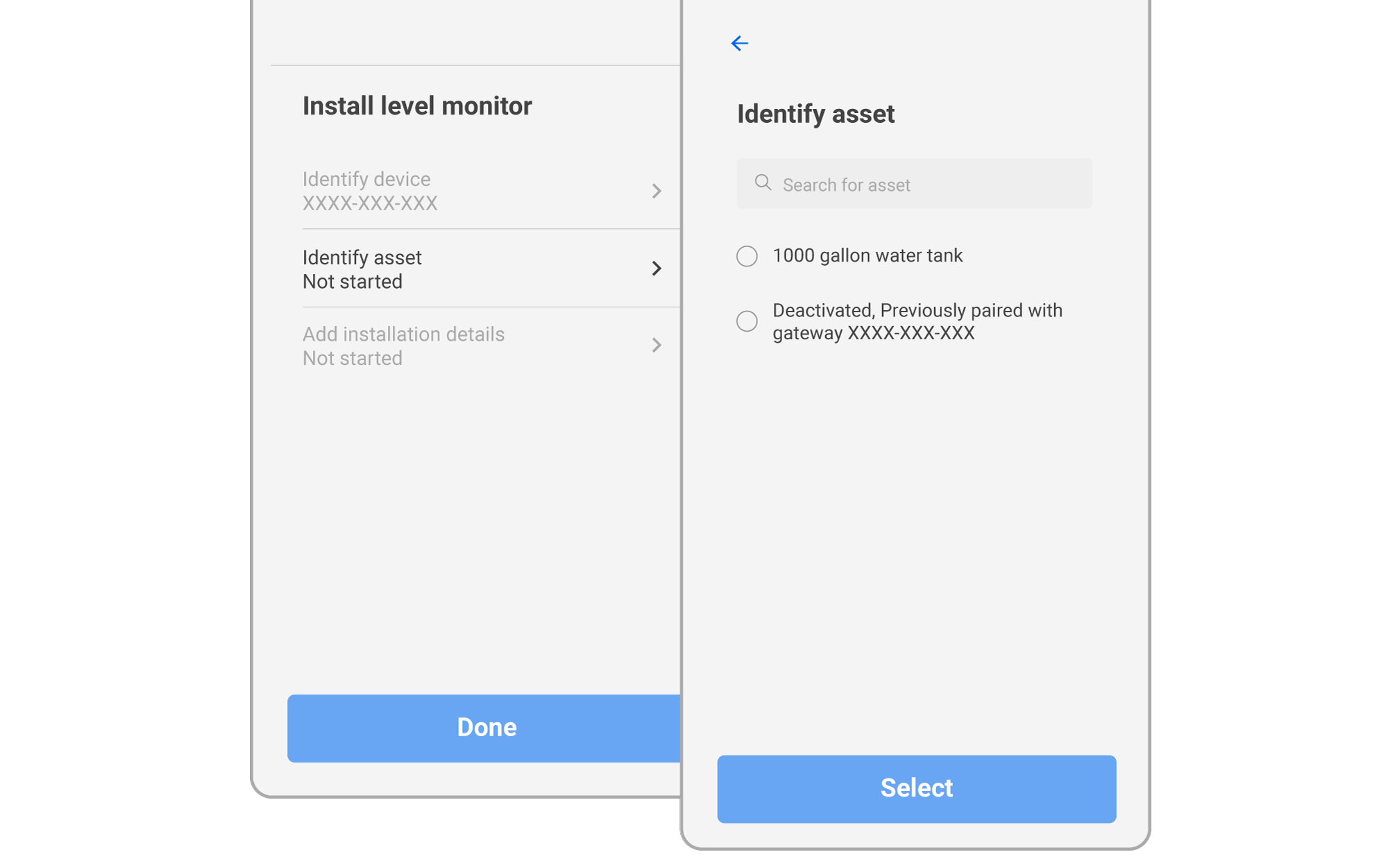

Appuyez sur Identifier l'actif pour un réservoir existant ou Vérifier l'installation pour un nouveau.
-
Mesurez et enregistrez les détails du réservoir : hauteur, diamètre et niveau de remplissage actuel.
Cette information est souvent disponible si le réservoir a une table d’étalonnage (table des hauteurs et volumes).
-
Passez à Mount the LM11 Sensor.
Avant de monter le capteur de niveau LM11, examinez les directives suivantes :
Note
-
✓ MONTEZ l'appareil approximativement parallèle à la surface du matériau à mesurer.
-
✓ MONTEZ l'appareil au-dessus de la partie la plus profonde d'un réservoir ou d'un récipient.
-
✓ UTILISEZ des adhésifs et des matériaux d'étanchéité compatibles avec les plastiques à faible énergie de surface et avec tous les produits chimiques que l'appareil peut contacter.
-
✓ ASSUREZ-VOUS que l'appareil est monté de niveau et qu'aucune humidité ne peut s'accumuler sous l'appareil.
-
NE MONTEZ PAS l'appareil avec le bas face à une surface métallique.
-
NE MONTEZ PAS l'appareil à moins de 12” d'une paroi latérale.
-
NE MONTEZ PAS l'appareil directement au-dessus d'un contreventement interne rigide à l'intérieur d'un conteneur.
La première étape pour installer le capteur LM11 est de déterminer le bon emplacement et la méthode de montage appropriée. Le capteur peut être monté de différentes manières, y compris le montage en surface et les ouvertures filetées. Si vous utilisez un adaptateur de montage Samsara, fixez d'abord l'adaptateur au réservoir ou au récipient, puis attachez le LM11 à l'adaptateur. Utilisez les étapes ci-dessous pour activer, monter et configurer le capteur de niveau LM11 en fonction des spécifications de votre réservoir.
Utilisez cette méthode pour les réservoirs non métalliques avec des surfaces plates ou légèrement courbées. Si la courbure dépasse ⅛” (3mm), utilisez un adhésif alternatif au lieu du ruban VHB. Sélectionnez des adhésifs compatibles avec le plastique PVDF et le matériau du réservoir. L'appareil doit être installé de niveau pour garantir des lectures précises.
Attention
Les situations de montage qui permettent à l'humidité de s'accumuler sous le centre du LM11 peuvent entraîner des lectures inexactes. Assurez-vous que les adhésifs permettent à la fois une installation de niveau et qu'il n'y ait pas d'emplacements pour que l'humidité s'accumule sous le centre de l'appareil.
|
Article |
Quantité |
Description |
|---|---|---|
|
|
1 |
Outil pour mesurer la distance (non inclus) |
|
|
1 |
Ruban VHB |
|
|
1 |
Adhésif compatible, par exemple 3M Marine Adhesive 4000 UV (non inclus) |
|
|
1 |
Ruban à mesurer (non inclus) |
|
|
1 |
Indicateur de niveau (non inclus) |
|
|
1 |
Capteur de niveau LM11 |
-
Placez le LM11 contre le boîtier à l'emplacement de montage souhaité.
-
Vérifiez la planéité et la courbure de la surface de montage :
-
Effectuez une vérification de la planéité : À l'aide d'un niveau à bulle ou d'une application de niveau sur votre téléphone, vérifiez que la surface supérieure du LM11 n'est pas à plus de 5° de l'horizontale.
-
Effectuez une vérification de la courbure : Appuyez fermement un côté du LM11 contre le boîtier et vérifiez s'il y a un espace du côté opposé.
-
-
Si l'espace est inférieur à ⅛” (~3mm), utilisez le ruban VHB inclus. Sinon, utilisez un adhésif compatible (par exemple, 3M Marine Adhesive 4000 UV). Assurez-vous que l'appareil est monté horizontalement et de niveau.
-
Installation du ruban VHB
-

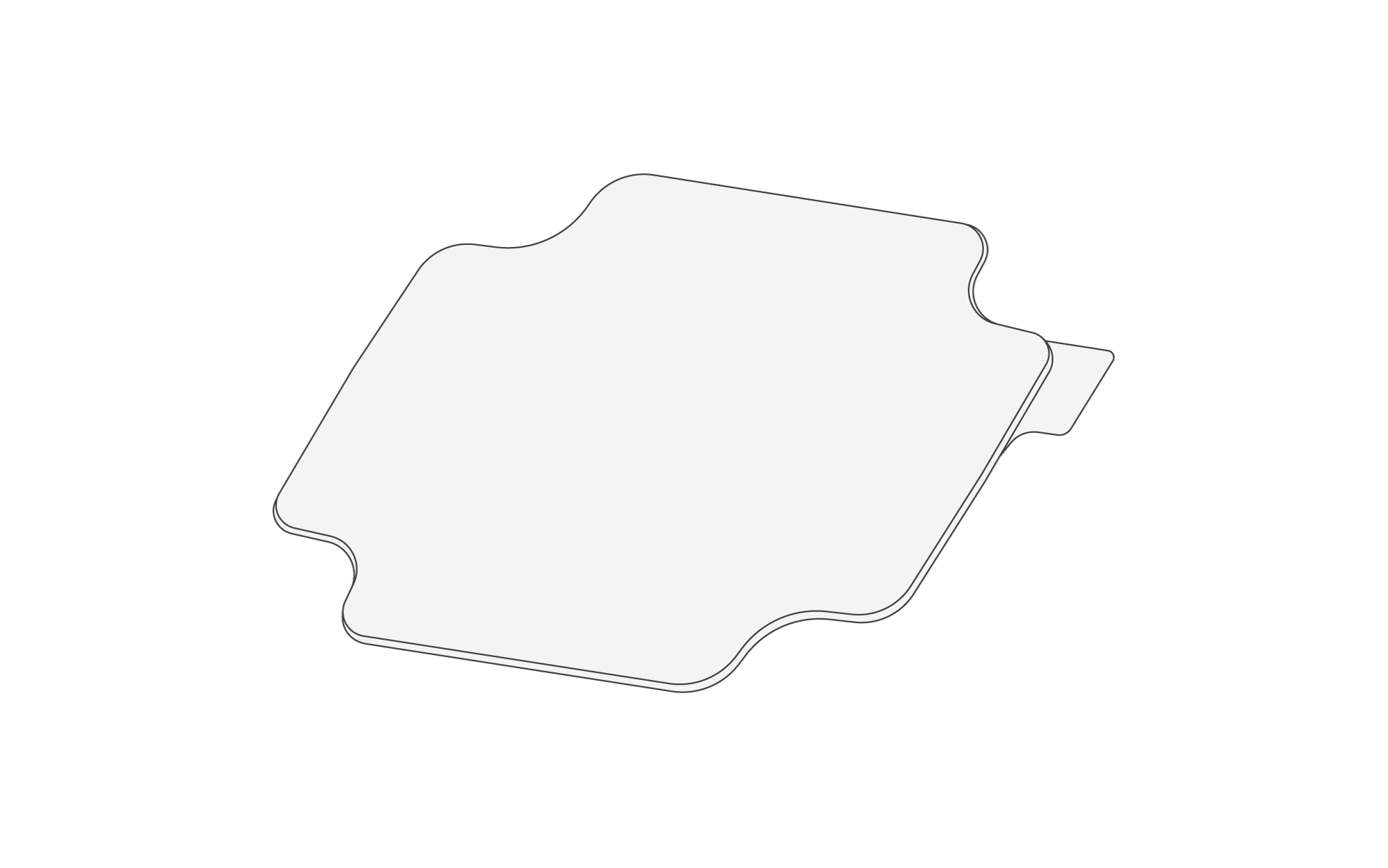

Retirez la pellicule protectrice transparente du ruban VHB.
-
Centrez le ruban sur le dessous du LM11 et appuyez fermement, en évitant les bulles d'air. Si des bulles apparaissent, faites une petite coupure pour libérer l'air.
-
Localisez l'emplacement d'installation souhaité pour l'appareil. Nettoyez la surface du réservoir avec de l'alcool isopropylique et séchez complètement.
-
Retirez la deuxième pellicule et appuyez fermement le LM11 sur la surface du réservoir, en vous assurant qu'il est de niveau.
-
-
Montage adhésif alternatif
-
Localisez l'emplacement d'installation souhaité pour l'appareil. Nettoyez et séchez l'emplacement de montage à l'aide d'alcool isopropylique.
-

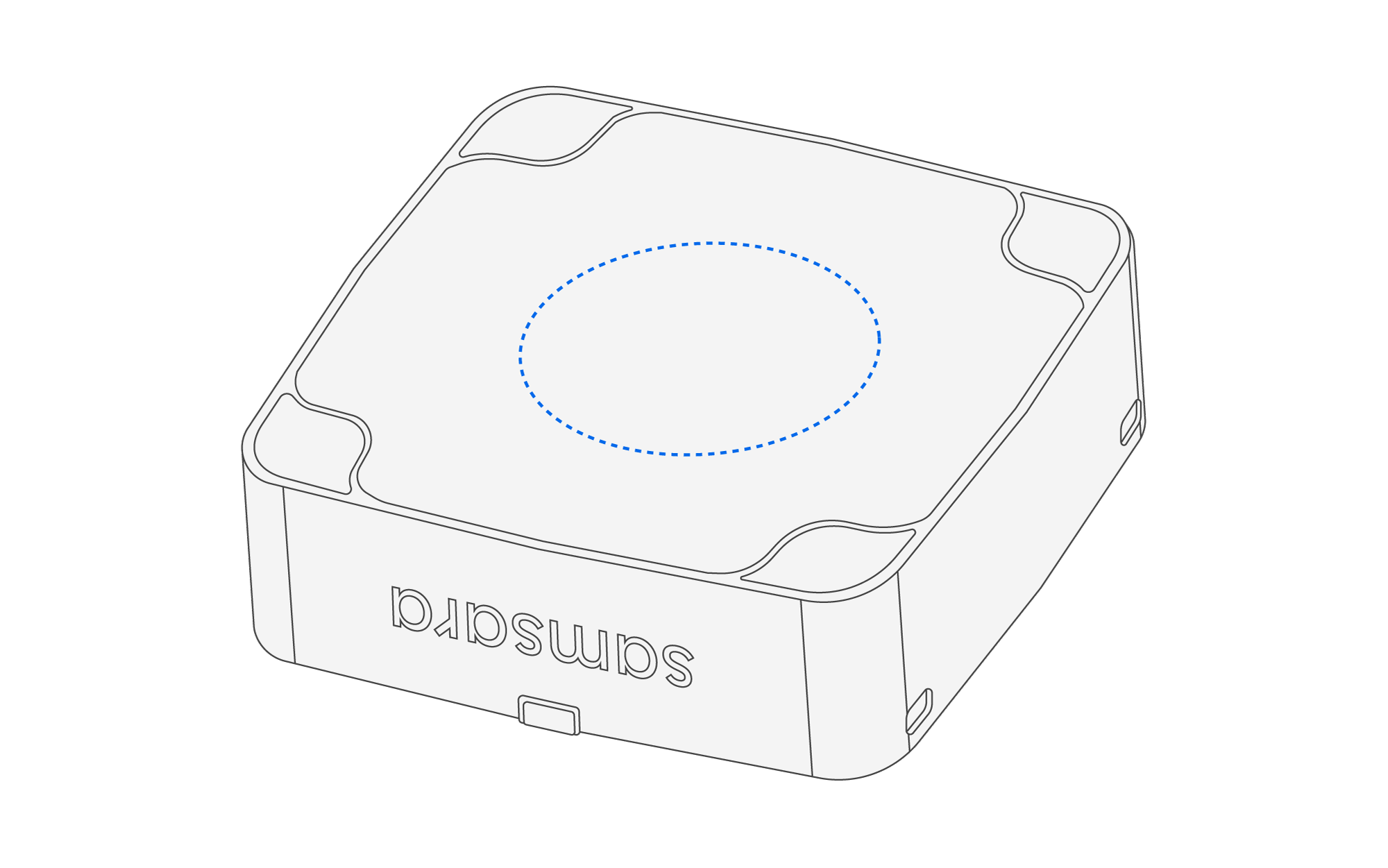

Appliquez l'adhésif sur la zone circulaire au bas du LM11. Assurez-vous d'appliquer suffisamment d'adhésif pour que l'appareil soit de niveau et qu'il n'y ait pas de poches d'air ou de pièges à humidité.
-
Appuyez fermement l'appareil sur la surface du réservoir pour que l'adhésif s'étende jusqu'aux edges et que l'appareil reste de niveau.
-
Essuyez tout excès d'adhésif autour du périmètre.
-
-
-
Passez à Configurer le réservoir.

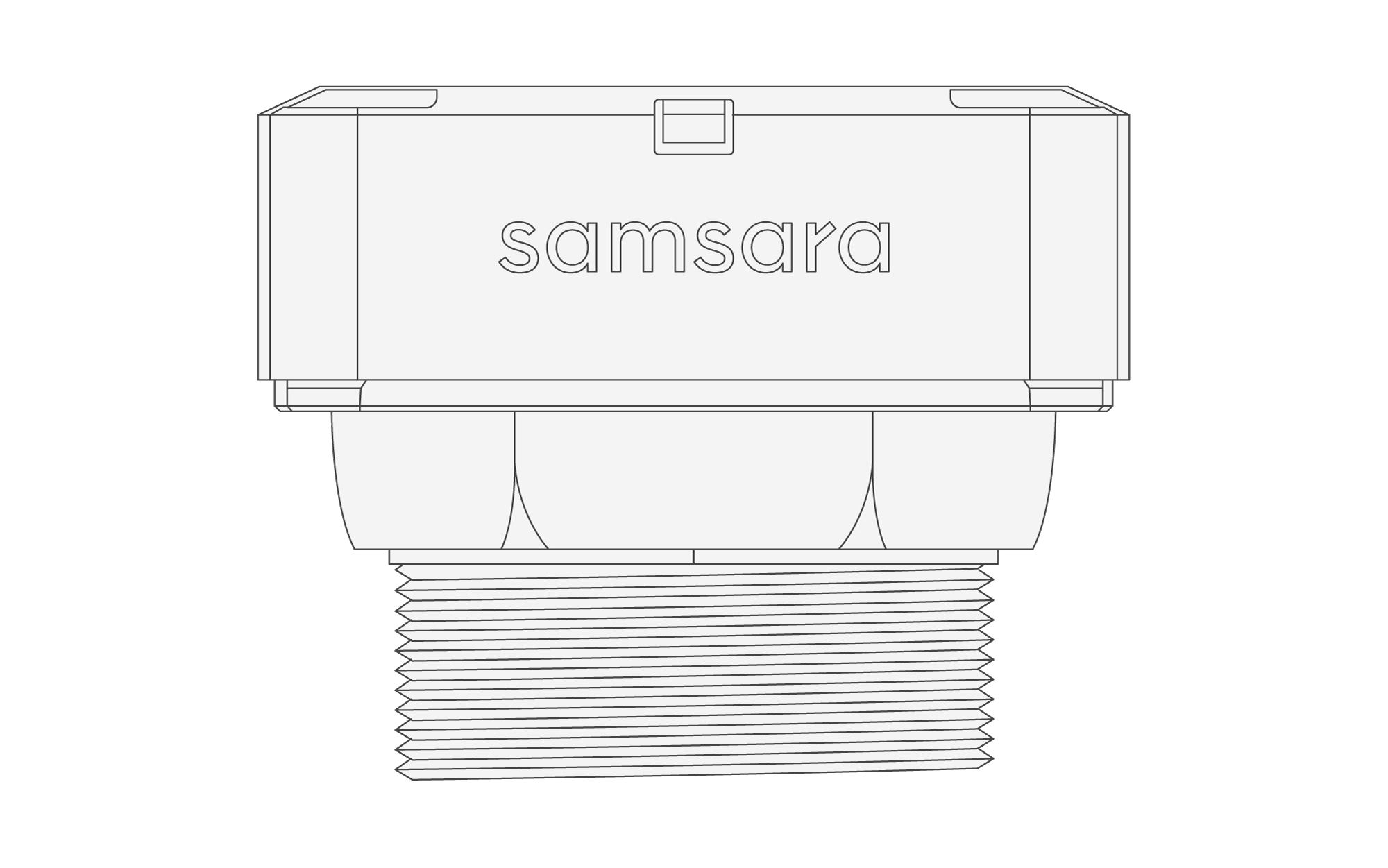

L'adaptateur NPT mâle de 2” est utilisé pour monter le dispositif LM11 sur des ouvertures NPT femelles de 2” sur le dessus des réservoirs ou des conteneurs. Une adhérence attentive aux instructions suivantes est requise pour un fonctionnement fiable. Assurez-vous d'un bon joint et d'un couple adéquat pour éviter les fuites ou le désalignement du capteur. L'adaptateur et le dispositif doivent être orientés à niveau pour éviter l'accumulation d'humidité et les erreurs de mesure.
Note
Vérifiez que vous vous connectez à une ouverture NPT (et non BSPT). Consultez le tableau des types de filetage. Des adaptateurs de bague filetée peuvent être utilisés en conjonction avec l'adaptateur NPT de 2” pour monter sur des trous de tailles et de types de filetage différents, mais pas plus petits que 1½”. Ne bloquez pas la ligne de visée entre le centre inférieur du dispositif et le matériau à mesurer.
|

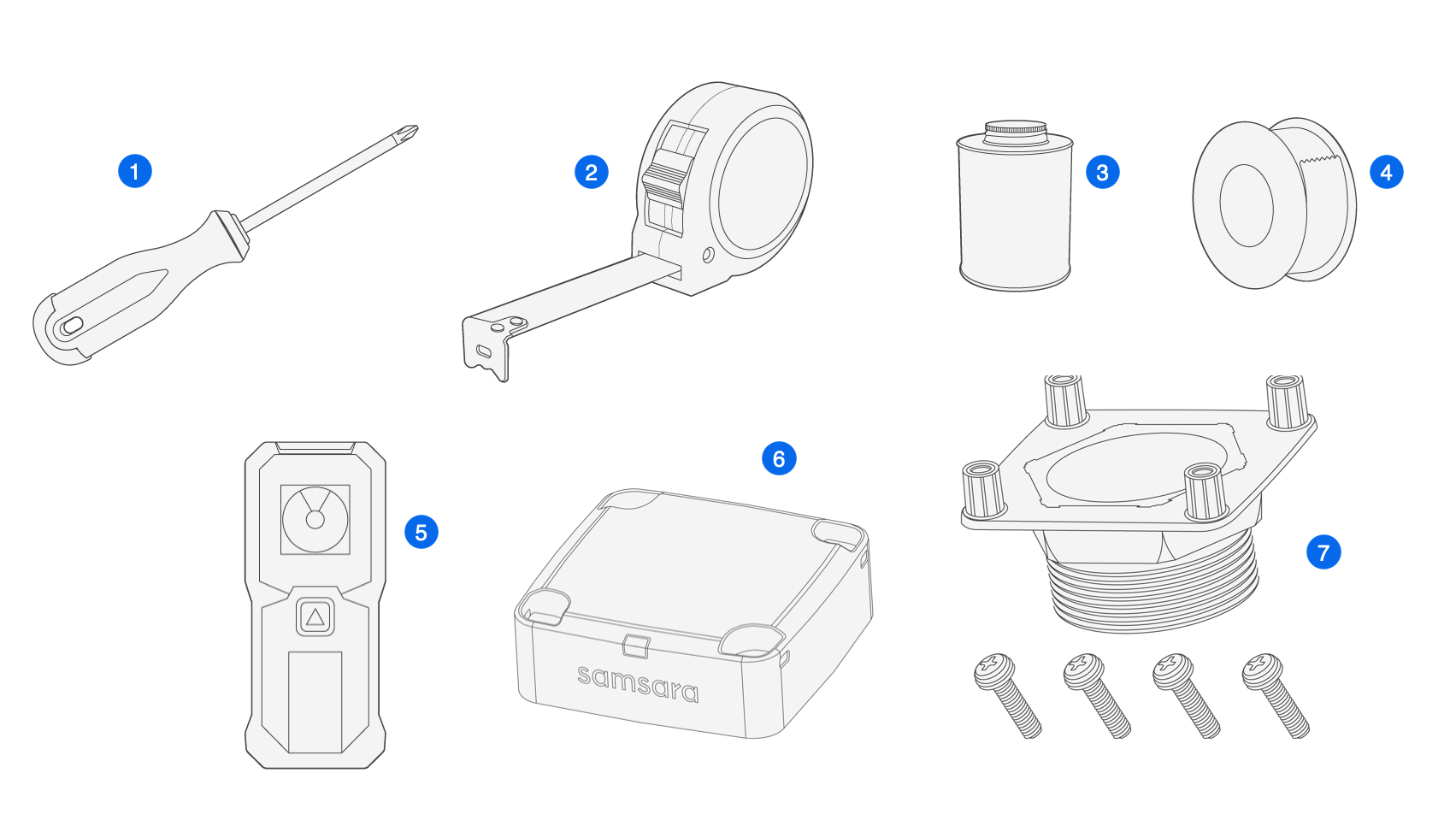

Article |
Quantité |
Description |
|---|---|---|
|
|
1 |
Tournevis Philips (non inclus) |
|
|
1 |
Ruban à mesurer (non inclus) |
|
|
1 |
Scellant pour filetage : ruban Téflon ou pâte à joint (non inclus) |
|
|
1 |
Outil pour mesurer la distance (non inclus) |
|
|
1 |
Capteur de niveau LM11 |
|
|
1 |
Adaptateur fileté NPT de 2" (ACC-LM-A2NPT) |
Une adhérence attentive aux instructions suivantes est requise pour un fonctionnement fiable. Assurez-vous d'un bon joint et d'un couple adéquat pour éviter les fuites ou le désalignement du capteur. L'adaptateur et le dispositif doivent être orientés à niveau pour éviter l'accumulation d'humidité et les erreurs de mesure.
-
Nettoyez soigneusement les filets du trou d'accouplement du réservoir.
-
Appliquez un scellant pour filetage approprié (pâte à joint ou ruban Téflon) sur les filets de l'adaptateur.
-
En prenant soin de ne pas croiser les filets, insérez l'adaptateur dans le trou d'accouplement et tournez jusqu'à ce qu'il soit serré à la main.
-
Utilisez une clé sur les plats hexagonaux de l'adaptateur pour continuer à serrer.
La plupart des installations nécessitent un serrage supplémentaire de ½ à 1 tour au-delà du serrage à la main, mais le couple variera en fonction des matériaux d'accouplement et des cas d'utilisation.
-
Assurez-vous que l'ouverture de l'adaptateur est alignée verticalement, que l'appareil est de niveau et que le chemin du radar est dégagé.
-
Fixez le LM11 à l'adaptateur à l'aide des quatre vis M5x20 incluses et d'un tournevis à tête Philips (non inclus).
-
Passez à Configurer le réservoir.
L'adaptateur plat vous permet de monter le LM11 sur des surfaces au-dessus du réservoir, telles que des poutres, des plafonds ou des barres suspendues. Assurez-vous que la surface de montage est centrée au-dessus du réservoir et stable.
|

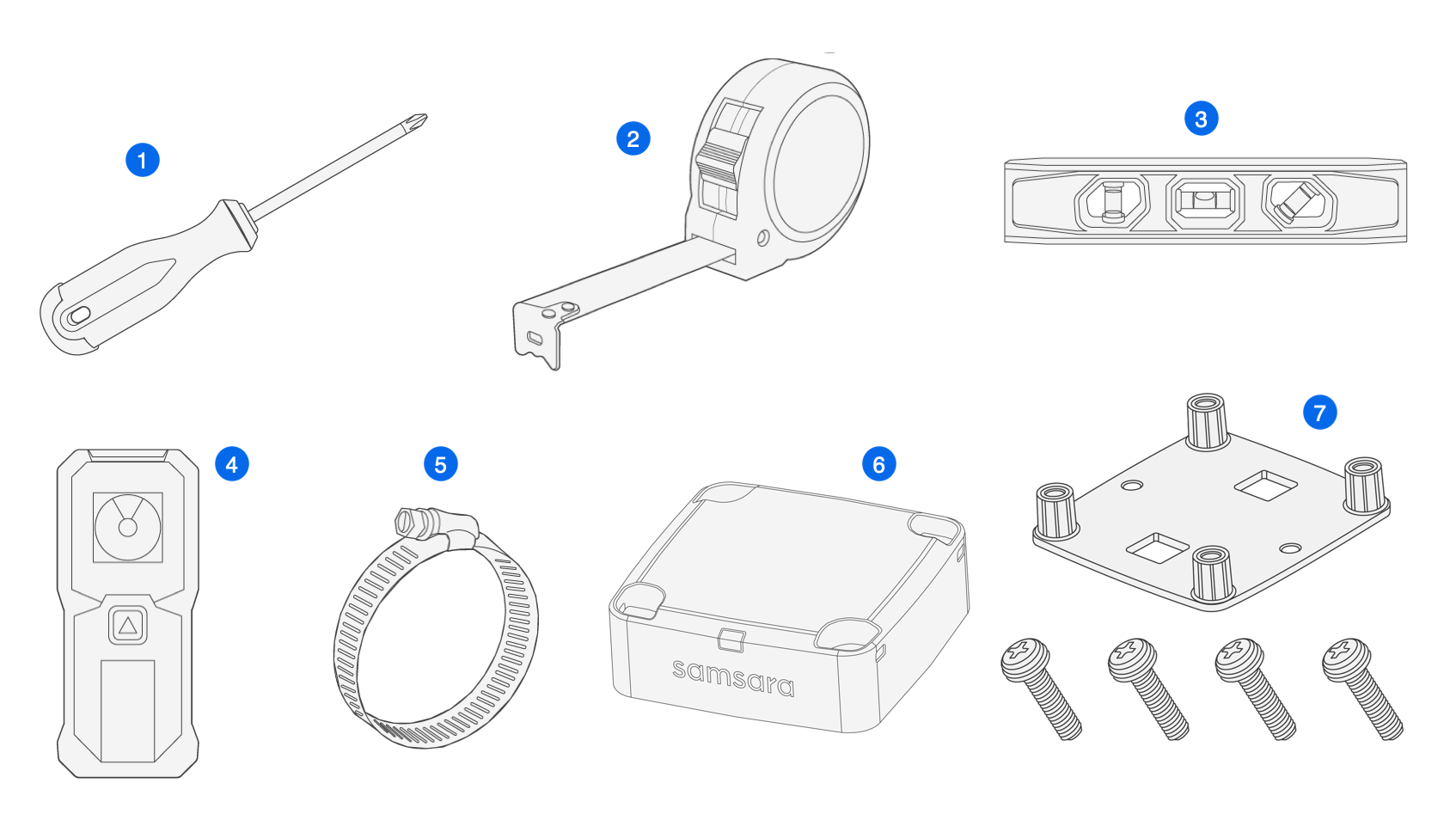

Article |
Quantité |
Description |
|---|---|---|
|
|
1 |
Tournevis Philips (non inclus) |
|
|
1 |
Ruban à mesurer (non inclus) |
|
|
1 |
Indicateur de niveau (non inclus) |
|
|
1 |
Outil pour mesurer la distance (non inclus) |
|
|
1 |
Attache de câble, 1/2" ou 9/16" de large (non incluse) |
|
|
1 |
Capteur de niveau LM11 |
|
|
1 |
Adaptateur plat (ACC-LM-AFLAT) |
-
Positionnez l'adaptateur plat au-dessus du centre de l'ouverture du réservoir.
Utilisez l'indicateur de niveau pour vous assurer que l'adaptateur est horizontal et orienté directement vers le bas dans le réservoir.
-
Fixez le capteur en utilisant l'une des options de montage supérieur suivantes :
-
Montage par vis : Utilisez deux vis M5 ou #10 (non incluses) pour fixer l'adaptateur à la surface.
-

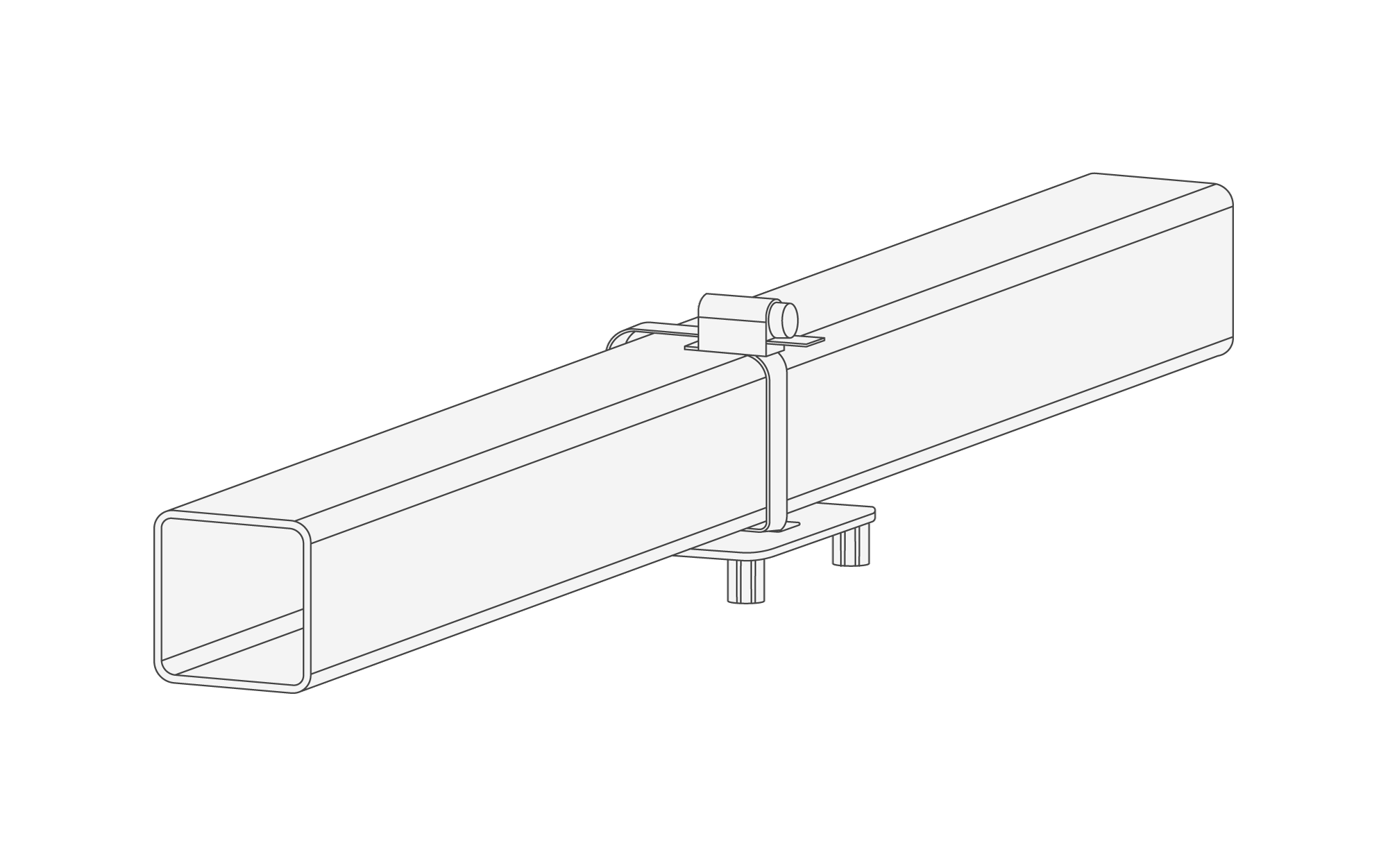

Montage par attache de câble : Utilisez une attache métallique de ½" ou 9/16" sous une poutre d'environ 2" de large. Si vous utilisez une poutre de taille différente, évaluez l'intégrité du montage pour éviter de solliciter l'adaptateur.
-
-

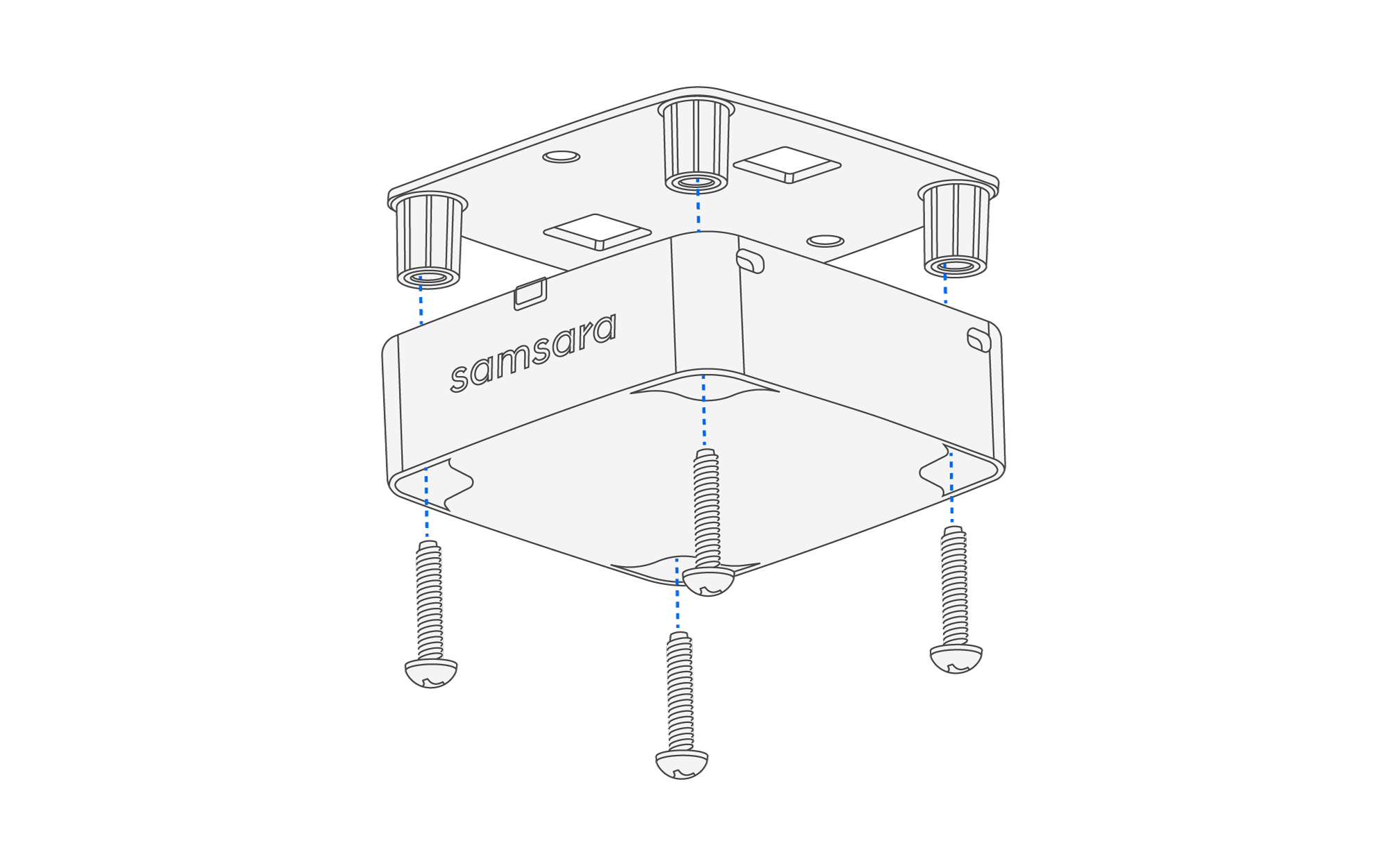

Utilisez les quatre vis M5x20 et un tournevis Philips pour sécuriser le LM11 à l'adaptateur.
-
Passez à Configurer le réservoir.
Cette méthode vous permet de monter le LM11 directement sur une surface supérieure sans l'adaptateur plat. Utilisez cette méthode uniquement si le matériau peut être percé en toute sécurité par des vis.
|

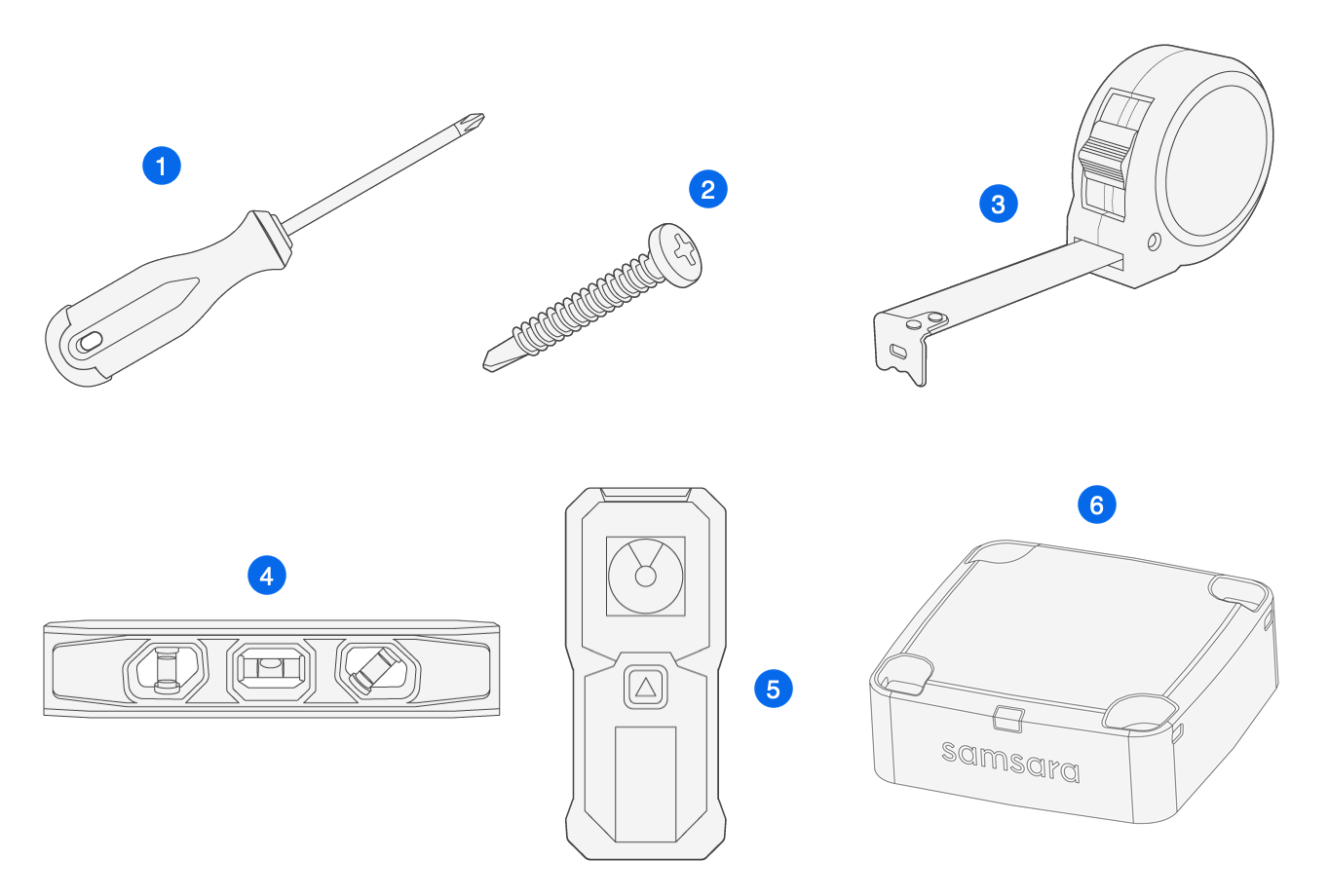

Article |
Quantité |
Description |
|---|---|---|
|
|
1 |
Tournevis Philips (non inclus) |
|
|
4 |
Vis autotaraudeuses #10 (5mm) (non incluses) |
|
|
1 |
Ruban à mesurer (non inclus) |
|
|
1 |
Indicateur de niveau (non inclus) |
|
|
1 |
Outil pour mesurer la distance (non inclus) |
|
|
1 |
Capteur de niveau LM11 |
-
Positionnez le LM11 sur la surface supérieure au-dessus du centre du réservoir.
-

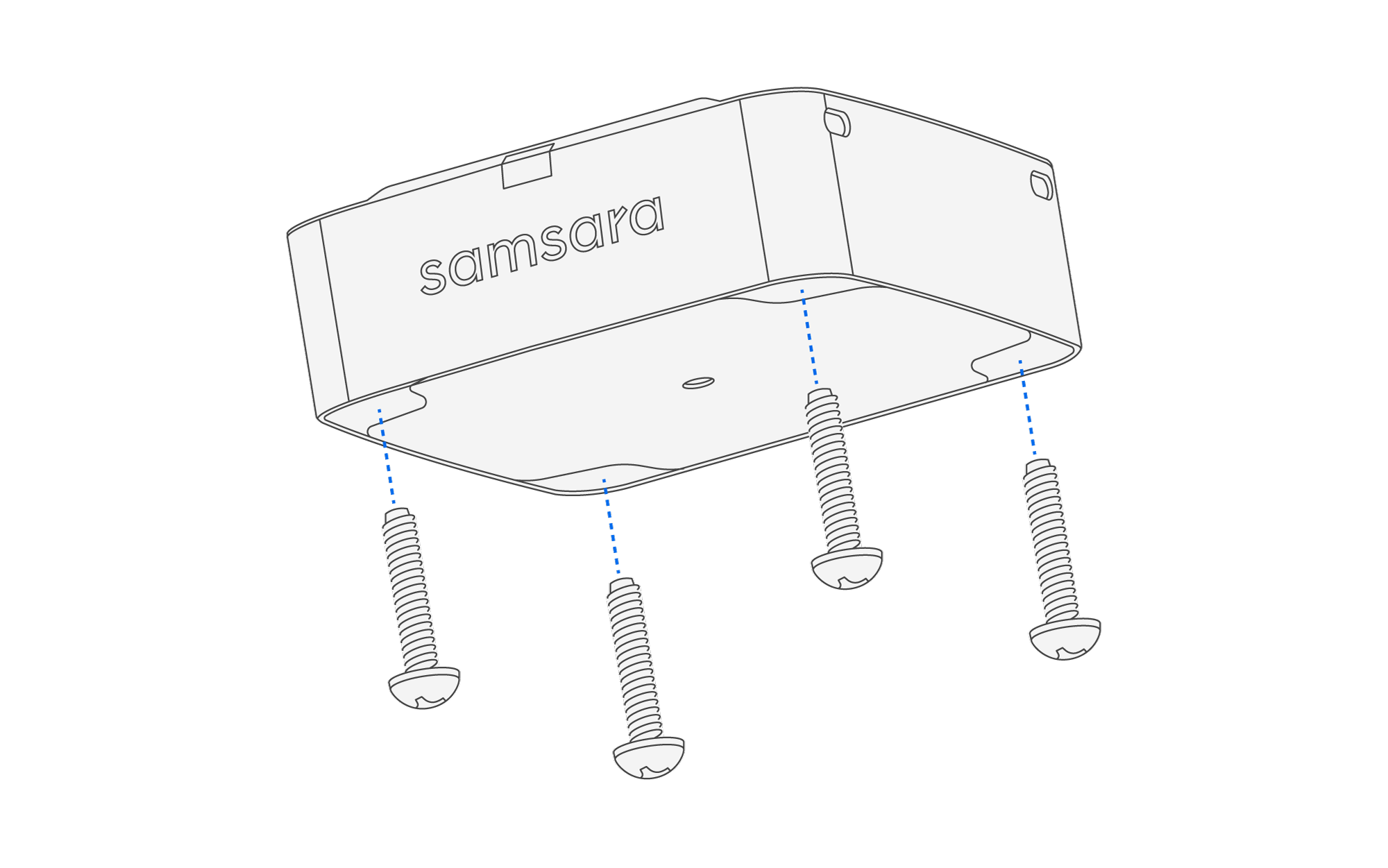

Fixez l'appareil à l'aide de vis M5 ou #10 et de rondelles appropriées (non incluses), adaptées au matériau de la surface et aux conditions environnementales.
-
Passez à Configurer le réservoir.
-

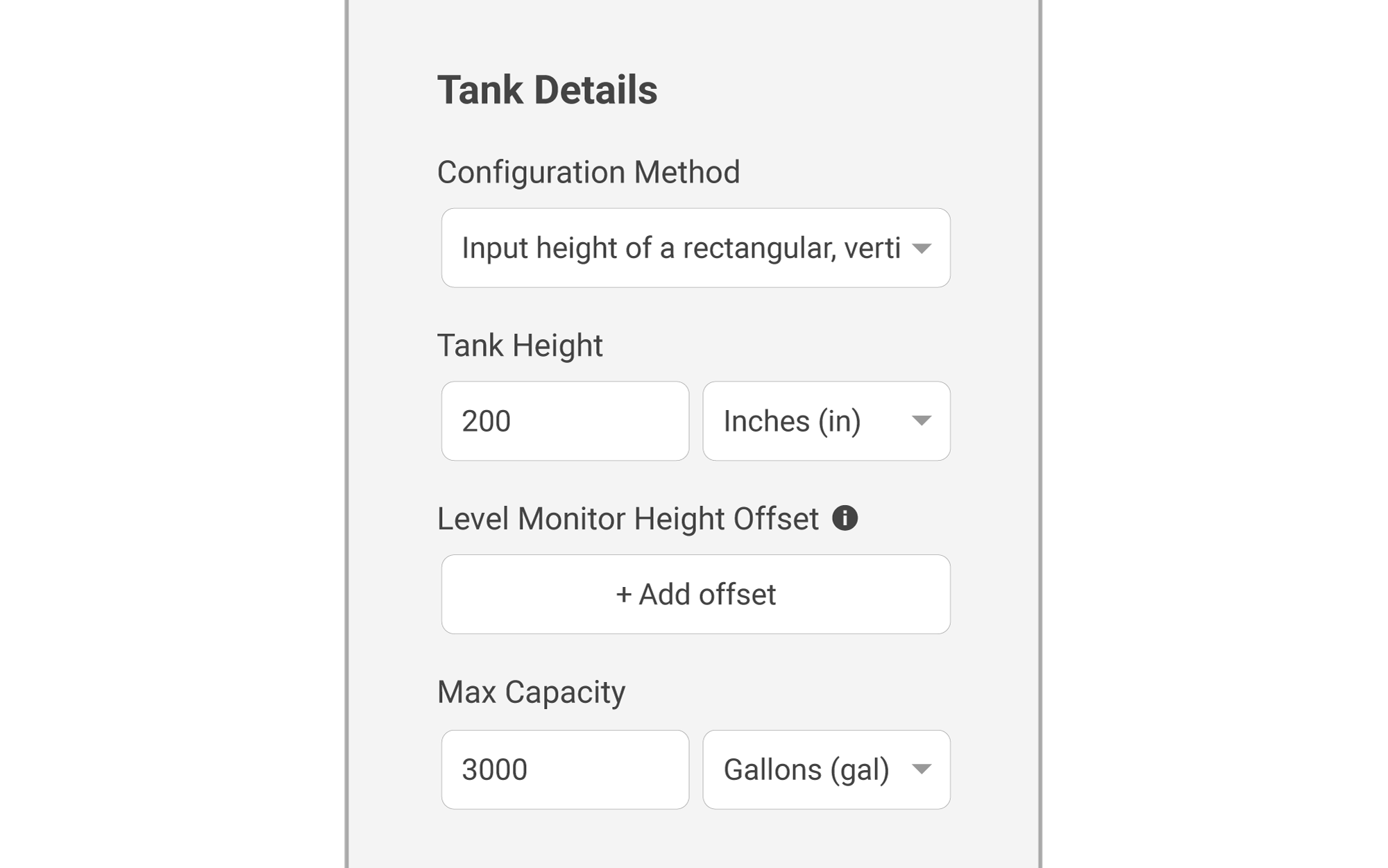

Dans l'application Samsara Fleet, appuyez sur Ajouter les détails du réservoir et configurez les spécifications du réservoir en utilisant l'une des méthodes suivantes :
-
Téléverser une table d’étalonnage : Utilisez l'appareil photo pour prendre une photo d'une table d’étalonnage ou téléversez un fichier de tableau.
-
Entrez la hauteur pour les réservoirs rectangulaires, cylindres verticaux ou autres réservoirs uniformes verticalement. Incluez la capacité maximale.
-
Entrez le diamètre et la capacité maximale pour les cylindres horizontaux.
-
Entrez le diamètre et la capacité maximale pour les réservoirs sphériques.
-
-
Après avoir choisi une méthode de configuration, saisissez les paramètres du réservoir ou téléversez la table d’étalonnage. Ensuite, mesurez la distance du bas du LM11 au niveau de remplissage maximal du réservoir. Entrez cette distance comme Décalage de hauteur.
-
(Facultatif) Entrez les niveaux de pourcentage de remplissage critique bas et haut pour activer les alertes et les rapports.
-

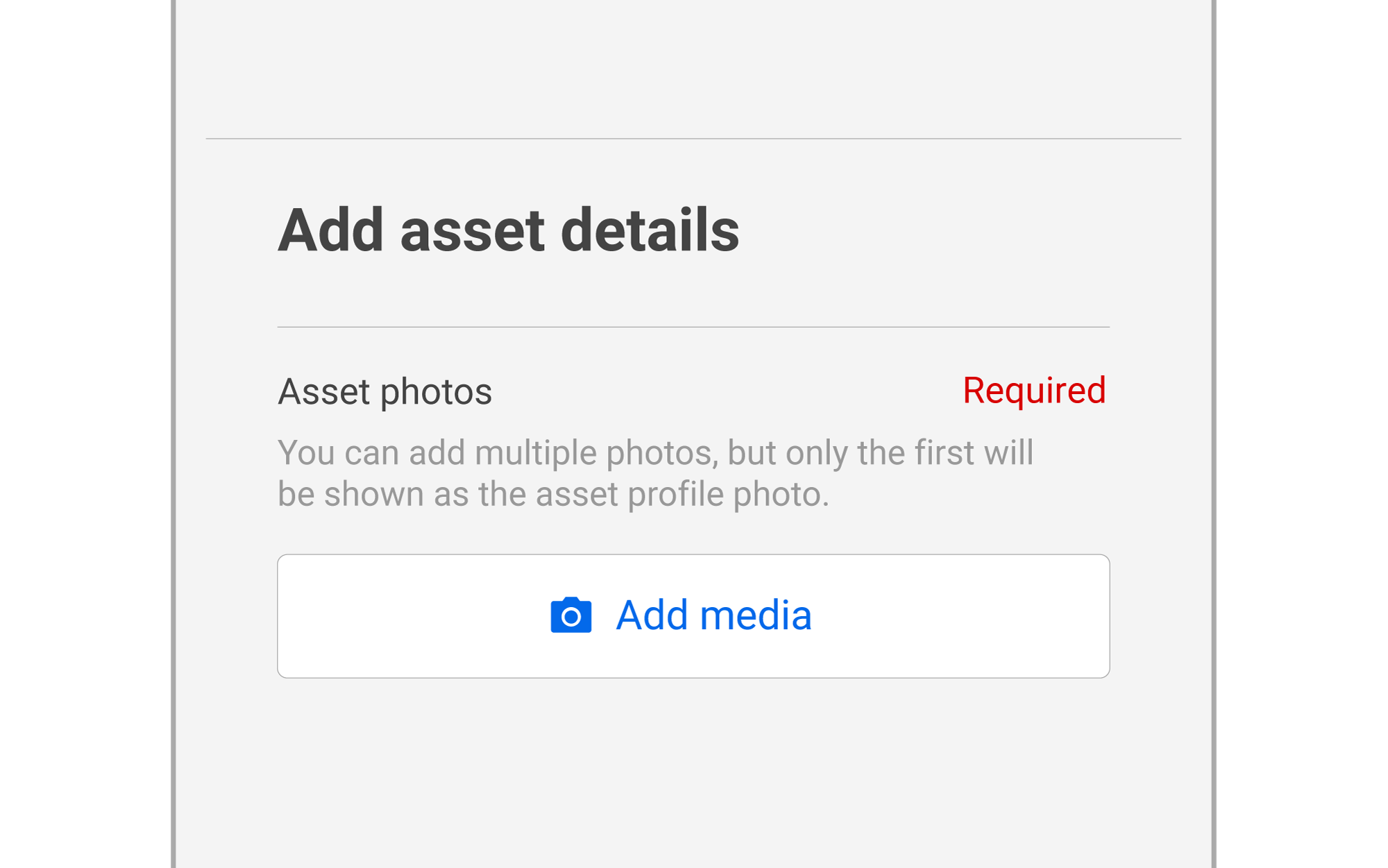

Sélectionnez Ajouter les détails de l'actif et Ajouter des médias pour documenter le réservoir, le capteur installé, toute plaque signalétique et les tables d’étalonnage.
Cette documentation aide pour les besoins futurs en assistance.
-
Naviguez vers la page de détail de l'actif pour confirmer que les paramètres du réservoir sont corrects et que le pourcentage de remplissage rapporté correspond à la mesure physique prise lors de l'installation.
Ce tableau décrit les types de filetage courants et leur compatibilité avec les raccords NPT de 2” utilisés avec le produit LM11.
|
Type |
Nom |
Description |
Compatible NPT ? |
|---|---|---|---|
|
NPT |
National Pipe Taper |
Courant en Amérique du Nord, le NPT est un design de filetage conique et auto-étanche défini par ANSI B1.20.1. Un filetage NPT de 2” est de 11,5 TPI et a un angle de filetage de 60°. |
Oui, mais utiliser un scellant |
|
NPTF |
National Pipe Taper Fuel (« Dryseal ») |
Courant en Amérique du Nord, le NPTF est un design de filetage conique et auto-étanche défini par ANSI B1.20.3. Un filetage NPTF de 2” est de 11,5 TPI. |
Oui, mais utiliser un scellant |
|
NPS |
National Pipe Straight |
Courant en Amérique du Nord, le NPS est un design de filetage droit/parallèle nécessitant un joint ou un o-ring pour l'étanchéité. |
Non. Bien qu'ils puissent initialement s'emboîter, ils ne formeront pas un joint. |
|
NPSC |
National Pipe Straight - Coupling |
Courant en Amérique du Nord, le NPSC est le filetage de tuyau droit standard pour les raccords. |
Non. Bien qu'ils puissent initialement s'emboîter, ils ne formeront pas un joint. |
|
NPSF |
National Pipe Straight - Fuel and Oil |
Courant en Amérique du Nord, le NPSF est le filetage de tuyau droit standard pour les raccords de carburant. |
Non. Bien qu'ils puissent initialement s'emboîter, ils ne formeront pas un joint. |
|
NPSH |
National Pipe Straight - Hose |
Courant en Amérique du Nord, le NPSH est le filetage de tuyau droit standard pour les raccords de tuyau. |
Non. Bien qu'ils puissent initialement s'emboîter, ils ne formeront pas un joint. |
|
NPSI |
National Pipe Straight - Intermédiaire |
Semblable à NPSF, mais légèrement plus grand. |
Non. Bien qu'ils puissent initialement s'emboîter, ils ne formeront pas un joint. |
|
NPSM |
National Pipe Straight - Mécanique |
Commun en Amérique du Nord, les filetages NPSM sont des filetages droits utilisés pour la fixation mécanique, et non pour créer un joint étanche. |
Non. Bien qu'ils puissent initialement s'emboîter, ils ne formeront pas un joint. |
|
BSPT |
British Standard (Whitworth) Pipe Tapered |
Commun dans l'UE, BSPT est un design de filetage conique auto-étanche. Un BSPT de 2” est de 11 TPI et a un angle de filetage de 55°. |
Non. Bien que très similaires, la différence de filets par pouce (11 contre 11,5) les rend incompatibles. |
|
BSPP |
British Standard Pipe Parallel |
Commun dans l'UE, BSPP est un design de filetage droit/parallèle nécessitant un joint ou un o-ring pour l'étanchéité. |
Non. Bien qu'ils puissent initialement sembler s'emboîter, les filetages droits ne sont pas compatibles avec les filetages coniques. |
|
mm |
Métrique |
Les filetages métriques sont des filetages droits utilisés pour la fixation mécanique, et non pour créer un joint étanche. |
Non. Les filetages métriques ne sont pas compatibles. |
Le dispositif LM11 ou les adaptateurs ne doivent pas être montés de manière à être exposés à un contact direct avec des substances préoccupantes. Ce tableau fournit une matrice de compatibilité chimique pour les pièces de boîtier en PVDF du capteur LM11. Les données sont dérivées de ressources disponibles publiquement.
|
Médias |
Évaluation |
|---|---|
|
Acétaldéhyde |
Aucune préoccupation |
|
Acétaldéhyde (Aqueux) - 40% |
Aucune préoccupation |
|
Acétamide |
Aucune préoccupation |
|
Acide acétique |
Acceptable pour des concentrations jusqu'à 50 %. |
|
Anhydride acétique |
Non recommandé |
|
Acétone |
Non recommandé |
|
Acétone (Aqueux) |
Non recommandé |
|
Acétonitrile |
Non recommandé |
|
Acétophénone |
Non recommandé |
|
Chlorure d'acétyle |
Aucune préoccupation |
|
Acétylène |
Aucune préoccupation |
|
Acide adipique (aqueux) |
Aucune préoccupation |
|
Chlorure d'allyle |
Non recommandé |
|
Alun (Alun de Potassium) |
Aucune préoccupation |
|
Aluminium Am. Sulfate |
Aucune préoccupation |
|
Chlorure d'aluminium |
Aucune préoccupation |
|
Fluorure d'aluminium |
Aucune préoccupation |
|
Hydroxyde d'aluminium |
Aucune préoccupation |
|
Nitrate d'aluminium |
Aucune préoccupation |
|
Sulfate d'aluminium |
Aucune préoccupation |
|
Ammoniac liquide |
Aucune préoccupation |
|
Eau ammoniacale |
Aucune préoccupation |
|
Carbonate d'ammonium |
Aucune préoccupation |
|
Chlorure d'ammonium |
Aucune préoccupation |
|
Fluorure d'ammonium |
Aucune préoccupation |
|
Hydroxyde d'ammonium |
Aucune préoccupation |
|
Nitrate d'ammonium |
Aucune préoccupation |
|
Phosphate d'ammonium |
Aucune préoccupation |
|
Sulfate d'ammonium |
Aucune préoccupation |
|
Acétate d'amyle |
Aucune préoccupation |
|
Chlorure d'amyle |
Aucune préoccupation |
|
Aniline |
Non recommandé |
|
Aniline |
Aucune préoccupation |
|
Chlorhydrate d'aniline |
Aucune préoccupation jusqu'à 40°C |
|
Huile animale (saindoux) |
Aucune préoccupation |
|
Aque Regia |
Aucune préoccupation |
|
Aque Regia |
Aucune préoccupation |
|
Acide arsénique |
Aucune préoccupation |
|
Asphalte |
Aucune préoccupation |
|
Carbonate de baryum |
Aucune préoccupation |
|
Chlorure de baryum |
Aucune préoccupation |
|
Hydroxyde de baryum |
Aucune préoccupation |
|
Nitrate de baryum |
Aucune préoccupation |
|
Sulfate de baryum |
Aucune préoccupation |
|
Sulfure de baryum |
Aucune préoccupation |
|
Bière |
Aucune préoccupation |
|
Liqueurs de sucre de betterave |
Aucune préoccupation |
|
Benzaldéhyde |
Aucune préoccupation |
|
Benzène |
Aucune préoccupation |
|
Acide benzènesulfonique |
Aucune préoccupation jusqu'à 40°C |
|
Acide benzoïque |
Aucune préoccupation |
|
Alcool benzylique |
Aucune préoccupation |
|
Chlorure de benzyle |
Aucune préoccupation |
|
Acide borique |
Aucune préoccupation |
|
Vapeur de brome |
Aucune préoccupation |
|
Eau de brome |
Aucune préoccupation |
|
Acrylate de butyle |
Aucune préoccupation jusqu'à 40°C |
|
Acétate de butyle |
Aucune préoccupation |
|
Butylamine |
Non recommandé |
|
Phtalate de butyle |
Aucune préoccupation jusqu'à 40C |
|
Butylène |
Aucune préoccupation |
|
Bisulfure de calcium |
Aucune préoccupation |
|
Bisulfite de calcium |
Aucune préoccupation |
|
Carbonate de calcium |
Aucune préoccupation |
|
Chlorure de calcium |
Aucune préoccupation |
|
Hydroxyde de calcium |
Aucune préoccupation |
|
Nitrate de calcium |
Aucune préoccupation |
|
Sulfate de calcium |
Aucune préoccupation |
|
Dioxyde de carbone (humide-sec) |
Aucune préoccupation |
|
Disulfure de carbone |
Pas de données |
|
Tétrachlorure de carbone |
Aucune préoccupation |
|
Acide carbonique |
Aucune préoccupation |
|
Potasse caustique |
Aucune préoccupation |
|
Cellosolve |
Aucune préoccupation |
|
Acide chlorique |
Aucune préoccupation |
|
Chlorobenzène |
Aucune préoccupation jusqu'à 40C |
|
Acide chlorosulfonique |
Non recommandé |
|
Chloroforme |
Aucune préoccupation jusqu'à 40C |
|
Acide chromique |
Aucune préoccupation |
|
Acide citrique |
Aucune préoccupation |
|
Cyanure de cuivre |
Aucune préoccupation |
|
Sulfate de cuivre |
Aucune préoccupation |
|
Huile de coton |
Aucune préoccupation |
|
Créosote |
Pas de données |
|
Crésol |
Aucune préoccupation |
|
Pétrole brut |
Aucune préoccupation |
|
Cyclohexane |
Aucune préoccupation |
|
Diacétone |
Pas de données |
|
Alcool diacétone |
Aucune préoccupation |
|
Phtalate de dibutyle |
Aucune préoccupation |
|
Carburant diesel |
Aucune préoccupation |
|
Diéthylamine |
Non recommandé |
|
Oxyde de diphényle |
Pas de données |
|
Éthanolamine |
Pas de données |
|
Éthylbenzène |
Aucune préoccupation |
|
Chlorure d'éthyle |
Aucune préoccupation |
|
Chlorure d'éthylène |
Aucune préoccupation |
|
Chlorohydrine d'éthylène |
Aucune préoccupation |
|
Dichlorure d'éthylène |
Aucune préoccupation |
|
Glycol d'éthylène |
Aucune préoccupation |
|
Acides gras |
Aucune préoccupation |
|
Hydroxyde ferrique |
Aucune préoccupation |
|
Chlorure ferreux |
Aucune préoccupation |
|
Sulfate ferreux |
Aucune préoccupation |
|
Gaz fluoré (humide) |
Aucune préoccupation |
|
Acide fluosilicique |
Aucune préoccupation |
|
Formaldéhyde |
Aucune préoccupation jusqu'à 40C |
|
Acide formique |
Aucune préoccupation |
|
Fréon-11 |
Aucune préoccupation |
|
Fréon-113 |
Aucune préoccupation |
|
Fréon-114 |
Aucune préoccupation |
|
Fréon-12 |
Aucune préoccupation |
|
Fréon-21 |
Aucune préoccupation |
|
Fréon-22 |
Aucune préoccupation |
|
Furane |
Aucune donnée |
|
Furfural |
Aucune préoccupation jusqu'à 40C |
|
Acide gallique |
Aucune préoccupation jusqu'à 40C |
|
Gaz (gaz naturel) |
Aucune préoccupation |
|
De l'essence |
Aucune préoccupation |
|
Gélatine |
Aucune préoccupation |
|
Glucose |
Aucune préoccupation |
|
Colle |
Aucune préoccupation |
|
Glycérol (glycérine) |
Aucune préoccupation |
|
Acide glycolique |
Aucune préoccupation jusqu'à 40C |
|
Heptane |
Aucune préoccupation |
|
Hexane |
Aucune préoccupation |
|
Hydrazine |
Non recommandé |
|
Acide hydrobromique |
Aucune préoccupation |
|
Acide chlorhydrique |
Aucune préoccupation |
|
Acide cyanhydrique |
Aucune préoccupation |
|
Acide fluorhydrique |
Aucune préoccupation |
|
Acide hydrofluosilicique |
Aucune préoccupation |
|
hydrogène |
Aucune préoccupation |
|
Fluorure d'hydrogène (anhydre) |
Aucune préoccupation |
|
Peroxyde d'hydrogène |
Aucune préoccupation |
|
Sulfure d'hydrogène (aqueux) |
Aucune préoccupation |
|
Sulfure d'hydrogène (sec) |
Aucune préoccupation |
|
Acide hypochloreux |
Aucune préoccupation |
|
Alcool isobutylique |
Aucune préoccupation |
|
Acétate d'isopropyle |
Aucune donnée |
|
Alcool isopropylique |
Aucune préoccupation |
|
Éther isopropylique |
Aucune préoccupation |
|
Carburant d'aviation Jp-4 |
Aucune préoccupation |
|
Carburant d'aviation Jp-5 |
Aucune préoccupation |
|
Kérosène (kérosin) |
Aucune préoccupation |
|
Laque |
Aucune donnée |
|
Acide lactique |
Aucune préoccupation |
|
Acétate de plomb |
Aucune préoccupation |
|
Huile de lin |
Aucune préoccupation |
|
Chlorure de lithium |
Aucune préoccupation |
|
Huile lubrifiante (ASTM1) |
Aucune préoccupation |
|
Huile lubrifiante (ASTM2) |
Aucune préoccupation |
|
Huile lubrifiante (ASTM3) |
Aucune préoccupation |
|
Carbonate de magnésium |
Aucune préoccupation |
|
Chlorure de magnésium |
Aucune préoccupation |
|
Hydroxyde de magnésium |
Aucune préoccupation |
|
Nitrate de magnésium |
Aucune préoccupation |
|
Sulfate de magnésium |
Aucune préoccupation |
|
Acide maléique |
Aucune préoccupation |
|
Acide malique |
Aucune préoccupation |
|
Chlorure mercurique |
Aucune préoccupation |
|
Cyanure mercurique |
Aucune préoccupation |
|
Nitrate mercureux |
Aucune préoccupation |
|
Mercure |
Aucune préoccupation |
|
Méthane |
Aucune préoccupation |
|
Acétate de méthyle |
Aucune préoccupation jusqu'à 40C |
|
Alcool méthylique |
Aucune préoccupation |
|
Méthyl Cellosolve |
Aucune préoccupation |
|
Chlorure de méthyle |
Aucune préoccupation |
|
Méthyl éther cétone |
Pas de données |
|
Méthyl isobutyl cétone |
Pas de données |
|
Chlorure de méthylène |
Aucune préoccupation |
|
Lait |
Aucune préoccupation |
|
Huile minérale |
Aucune préoccupation |
|
Monochloro-benzène |
Aucune préoccupation |
|
Monoéthanolamine |
Aucune préoccupation |
|
Huile moteur |
Aucune préoccupation |
|
Naphte |
Aucune préoccupation |
|
Naphtalène |
Aucune préoccupation |
|
Gaz naturel |
Aucune préoccupation |
|
Chlorure de nickel |
Aucune préoccupation |
|
Nitrate de nickel |
Aucune préoccupation |
|
Sulfate de nickel |
Aucune préoccupation |
|
Acide oléique |
Aucune préoccupation |
|
Huile d'olive |
Aucune préoccupation |
|
Acide palmitique |
Aucune préoccupation |
|
Paraffine |
Aucune préoccupation |
|
Perchloroéthylène |
Pas de données |
|
Acide phosphorique |
Aucune préoccupation |
|
Trichlorure de phosphore |
Aucune préoccupation |
|
Solutions photographiques |
Aucune préoccupation |
|
Acide phtalique |
Aucune préoccupation |
|
Acide picrique |
Pas de données |
|
Solutions de placage (laiton) |
Aucune préoccupation |
|
Solutions de placage (cadmium) |
Aucune préoccupation |
|
Solutions de placage (cuivre) |
Aucune préoccupation |
|
Solutions de placage (or) |
Aucune préoccupation |
|
Solutions de placage (nickel) |
Aucune préoccupation |
|
Solutions de placage (argent) |
Aucune préoccupation |
|
Solutions de placage (étain) |
Aucune préoccupation |
|
Acétate de potassium |
Aucune préoccupation |
|
Sulfate d'aluminium et de potassium |
Aucune préoccupation |
|
Bicarbonate de potassium |
Aucune préoccupation |
|
Bichromate de potassium |
Aucune préoccupation |
|
Bromure de potassium |
Aucune préoccupation |
|
Carbonate de potassium |
Aucune préoccupation |
|
Chlorate de potassium (aqueux) |
Aucune préoccupation |
|
Chlorure de potassium |
Aucune préoccupation |
|
Chromate de potassium |
Aucune préoccupation |
|
Cyanure de potassium |
Aucune préoccupation |
|
Ferrocyanure de potassium |
Aucune préoccupation |
|
Hydroxyde de potassium |
Aucune préoccupation jusqu'à 40°C |
|
Hypochlorite de potassium |
Aucune préoccupation |
|
Iodure de potassium |
Aucune préoccupation |
|
Nitrate de potassium |
Aucune préoccupation |
|
Permanganate de potassium |
Aucune préoccupation |
|
Sulfate de potassium |
Aucune préoccupation |
|
propane |
Aucune préoccupation |
|
Alcool propylique |
Aucune préoccupation |
|
Oxyde de propylène |
Aucune donnée |
|
Pyridine |
Non recommandé |
|
Acide salicylique |
Aucune préoccupation |
|
Eau salée |
Aucune préoccupation |
|
Eau de mer |
Aucune préoccupation |
|
Huile de silicone |
Aucune préoccupation |
|
Nitrate d'argent |
Aucune préoccupation |
|
Savons |
Aucune préoccupation |
|
Acétate de sodium |
Aucune préoccupation |
|
Alun de sodium |
Aucune préoccupation |
|
Bicarbonate de sodium |
Aucune préoccupation |
|
Bichromate de sodium |
Aucune préoccupation |
|
Bisulfate de sodium |
Aucune préoccupation |
|
Borate de sodium |
Aucune préoccupation |
|
Carbonate de sodium |
Aucune préoccupation |
|
Chlorate de sodium |
Aucune préoccupation |
|
Chlorure de sodium |
Aucune préoccupation |
|
Cyanure de sodium (solution) |
Aucune préoccupation |
|
Fluorure de sodium |
Aucune préoccupation |
|
Hydroxyde de sodium |
Non recommandé |
|
Hypochlorite de sodium |
Aucune préoccupation |
|
Métasilicate de sodium |
Aucune préoccupation |
|
Nitrate de sodium |
Aucune préoccupation |
|
Perborate de sodium |
Aucune préoccupation |
|
Peroxyde de sodium |
Aucune préoccupation |
|
Phosphate de sodium |
Aucune préoccupation |
|
Sulfate de sodium |
Aucune préoccupation |
|
Sulfure de sodium |
Aucune préoccupation |
|
Thiosulfate de sodium |
Aucune préoccupation |
|
Huile de tall |
Aucune préoccupation |
|
Acide tannique |
Aucune préoccupation |
|
Goudron |
Aucune préoccupation |
|
Tétrachloroéthane |
Aucune préoccupation |
|
Tétrachloroéthylène |
Aucune préoccupation |
|
Tétrahydrofurane (THF) |
Non recommandé |
|
Toluène (Toluol) |
Aucune préoccupation |
|
Jus de tomate |
Aucune préoccupation |
|
Acide trichloroacétique |
Non recommandé au-dessus de 40°C |
|
Trichloroéthylène |
Aucune préoccupation |
|
Triéthanolamine |
Aucune donnée |
|
Huile de térébenthine |
Aucune préoccupation |
|
Urée |
Aucune préoccupation |
|
Urine |
Aucune préoccupation |
|
Vernis |
Aucune préoccupation |
|
Vinaigre |
Aucune préoccupation |
|
Acétate de vinyle |
Aucune préoccupation |
|
Eau |
Aucune préoccupation |
|
Whisky |
Aucune préoccupation |
|
Liqueur blanche |
Aucune préoccupation |
|
Vins |
Aucune préoccupation |
|
Xylène |
Aucune préoccupation |
|
Nitrate de zinc |
Aucune préoccupation |
|
Sulfate de zinc |
Aucune préoccupation |
Ce guide d'installation contient des informations typiques spécifiques aux produits fabriqués au moment de sa publication. Le contenu de ce guide ne constitue pas une garantie et est fourni à titre de référence uniquement. Consultez les lois et règlements locaux applicables pour déterminer les éventuelles restrictions d'installation. Il est de la responsabilité de l'installateur de se conformer à toutes les lois et ordonnances applicables lors de l'installation de ce matériel.
Avertissement
N'essayez pas de réparer ce produit, d'utiliser des pièces de rechange tierces avec ce produit, ou de modifier ce produit de quelque manière que ce soit, sauf conformément aux manuels du produit ou selon les instructions de Samsara. Le non-respect de cette consigne peut causer des dommages matériels, entraîner des blessures physiques ou annuler la garantie de votre produit.
Avertissement
Toute installation non conforme aux instructions du guide d'installation ou autrement dans la Documentation autre que celle décrite par la cote IP pertinente ou les conditions de fonctionnement recommandées peut entraîner des temps d'arrêt imprévus, une défaillance du système, des blessures physiques ou des dommages matériels, y compris des dommages causés par l'eau ou des dommages matériels dus à la chute d'objets. Le non-respect de ces directives pourrait entraîner des blessures graves ou la mort.
Avertissement
Ce matériel et tout logiciel associé peuvent ne pas être compatibles avec les produits et/ou services de tiers et peuvent interférer avec les opérations ou annuler les garanties de ces produits et/ou services de tiers.
Avertissement
N'installez pas ce matériel sur ou près des panneaux d'airbag ou dans la zone de fonctionnement d'un airbag. N'installez pas de matériel pendant que le véhicule, la remorque ou tout équipement connexe n'est pas sécurisé. N'installez pas de matériel pendant que l'équipement ou le système sous-jacent est allumé et suivez les procédures de verrouillage ou de filtre applicables avant d'installer tout équipement, le cas échéant.
Avertissement
Les batteries dans le matériel peuvent présenter un risque potentiel d'incendie, d'explosion ou de brûlure, ou avoir une durée de vie plus courte si elles ne sont pas utilisées conformément aux instructions. Ce produit comprend également des condensateurs, qui peuvent présenter un risque potentiel d'incendie, d'explosion, de choc électrique ou de brûlure. Ne touchez pas et ne vous approchez pas de près des condensateurs de ce matériel. Le matériel peut subir des dommages causés par l'eau si le joint est endommagé. Ne pas utiliser si le boîtier ou le joint du boîtier semble endommagé.
Avertissement
Ce produit ne doit pas être utilisé comme méthode principale pour détecter les incendies ou pour capter si les conditions sont dangereuses ou menaçantes pour la vie.
Avertissement
Conservez ce matériel entre -40 °F et 158 °F (-40 °C et 70 °C). Le non-respect de la plage de température spécifiée pour ce matériel peut entraîner des risques pour la sécurité.
Avertissement
Si vous montez le matériel sur un mur, vérifiez qu'il n'y a pas de câblage ou de plomberie avant de percer des trous. Le non-respect des directives de montage peut entraîner des risques de blessures physiques ou de dommages matériels dus à la chute d'objets.
Avertissement
Prenez soin de minimiser le risque de décharge électrostatique dans des environnements dangereux. Si vous exploitez un tel environnement, ne touchez le produit qu'avec des matériaux isolants.
Cet équipement a été testé et jugé conforme aux limites pour un appareil numérique de classe B, conformément à la partie 15 des règles de la FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles dans une installation résidentielle. Cet équipement génère, utilise et peut émettre de l'énergie de fréquence radio et, s'il n'est pas installé et utilisé conformément aux instructions, peut causer des interférences nuisibles aux communications radio. Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet équipement cause des interférences nuisibles à la réception radio ou télévisée, ce qui peut être déterminé en mettant l'équipement en marche/arrêt, l'utilisateur est encouragé à essayer de corriger l'interférence par l'une des mesures suivantes :
-
Réorienter ou déplacer l'antenne de réception.
-
Augmenter la séparation entre l'équipement et le récepteur.
-
Connecter l'équipement à une prise sur un circuit différent de celui auquel le récepteur est connecté.
-
Consulter le revendeur ou un technicien radio/TV expérimenté pour obtenir de l'aide.
Attention
Mise en garde de la FCC : Tout changement ou modification non expressément approuvé par la partie responsable de la conformité pourrait annuler l'autorité de l'utilisateur à utiliser cet équipement.
Cet appareil est conforme à la partie 15 des règles de la FCC. Son fonctionnement est soumis aux deux conditions suivantes :
-
(1) Cet appareil ne doit pas causer d'interférences nuisibles.
-
(2) Cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement indésirable.
Cet appareil ne doit pas être utilisé à bord d'un avion sauf dans les conditions énumérées dans le FCC CFR §15.255 (b).
Cet équipement est conforme aux limites d'exposition aux radiations de la FCC établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.
Cet équipement est conforme aux limites d'exposition aux radiations de l'UE établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur & votre corps. La fréquence et la puissance maximale transmise dans l'UE sont listées ci-dessous : 2402-2480MHz (LE) : 9,39 dBm 6-9GHz (UWB) : -0,17 dBm/50MHz 57-64GHz (60GHz) : -1,71 dBm (E.I.R.P)/10dBm (Puissance de sortie)
Cet équipement est conforme aux limites d'exposition aux radiations de l'UE établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.
La fréquence et la puissance maximale transmise dans l'UE sont listées ci-dessous :
-
2402-2480MHz (LE) : 9,39 dBm
-
6-9GHz (UWB) : -0,17 dBm/50MHz
-
57-64GHz (60GHz) : -1,71 dBm (E.I.R.P)/10dBm (Puissance de sortie)
Cet appareil contient des émetteurs/récepteurs exempts de licence qui sont conformes aux RSS exempts de licence d'Innovation, Sciences et Développement économique Canada. L'utilisation est soumise aux deux conditions suivantes :
-
(1) Cet appareil ne doit pas causer d'interférences.
-
(2) Cet appareil doit accepter toute interférence, y compris les interférences pouvant entraîner un fonctionnement indésirable de l'appareil.
Cet appareil ne doit pas être utilisé à bord d'un avion, sauf dans les conditions énumérées dans l'annexe J.1 du CNR-210 d'ISED.
Cet équipement est conforme aux limites d'exposition aux radiations IC CNR-102 établies pour un environnement non contrôlé. Cet équipement doit être installé et utilisé avec une distance minimale de 20 cm entre le radiateur et votre corps.
|
|
Ce symbole sur le(s) produit(s) et/ou les documents d'accompagnement signifie que les produits électriques et électroniques usagés ne doivent pas être mélangés aux déchets ménagers généraux. Pour un traitement, une récupération et un recyclage adéquats, veuillez apporter ce(s) produit(s) aux points de collecte désignés où il(s) sera (seront) accepté(s) gratuitement. |
Commentaires
0 commentaire
Vous devez vous connecter pour laisser un commentaire.
